Набор для переделки триммера в лодочный мотор

Принцип работы

Триммер имеет более высокую скорость оборотов лопастей, что дает возможность передвигаться по воде с более высокой скоростью, что позволит приступить к рыбной ловле быстрее, чем с мотором. Все видели, как работе триммер – как стрижет газон и обычную траву, но тут, его лопасти вывернуты в другую сторону и при этом, выполняет функцию максимально экономного мотора.

И самое главное – это то, что абсолютно каждый может им управлять – самое главное понять, чем выше к поверхности воды находится сами лопасти, тем быстрее скорость оборотом и тем самым – выше скорость.

А вот если триммер ниже, скорость будет ниже. Но самым главным недостатком триммером по сравнению с обыкновенными лодочными моторами – это то, что они очень громкие и их не стоит использовать на полную, если не хотите спугнуть рыбу.

https://youtube.com/watch?v=NOgS4b3XPC0

Мотор для лодки своими руками

Можно выполнить самодельный лодочный мотор из триммера. Вначале следует приготовить материалы и инструменты:

триммер мощностью 3 л.с.;
стальной лист толщиной 2 мм для винта;
сварочный аппарат;
крепления;
струбцина для установки двигателя на борт лодки;
болгарка;
дрель.

Нужно выяснить величину винта, которая зависит от мощности и массы лодки с грузом. Нужно учитывать, что винт размерами 3х10 см, установленный на ДВС, может перевозить лодку с пассажирами общим весом до 120 кг.

Этапы работы по изготовлению мотора из бензокосилки:

  1. Чтобы сделать мотор для лодки, сначала надо переделать гнутый вал.
  2. Потом изготовить винт.
  3. Заменить пластмассовую накладку двигателя переключателем.
  4. Прикрепить вал к двигателю от косилки.

Мотор из триммера: особенности

Идея, использовать в качестве лодочного двигатель от чего-нибудь другого, приходила в голову не одному домашнему мастеру. В результате мотор для лодки своими руками научились делать из газонокосилки, шуруповерта, и, конечно, бензокосы. Конечно – потому что стоимость бензокосы по сравнению с мотором на порядок меньше, а мощность привода вполне приемлемая.

Мотор из триммера сделать проще всего, так как прибор обладает всеми нужными механизмами:

экономичный двигатель – особенно если речь идет о четырехтактном. В большинстве случаев используется, конечно, двухтактный, так как стоимость его ниже;

  • встроенный топливный бак, почти всегда прозрачный, так что уровень топлива легко контролируется;
  • готовые элементы управления – стартер, газ;

штанга с жестким валом, который передает крутящий момент.

Комплектующие и алгоритм сборки

Изготовить фрезерный станок из дрели, которая есть практически у каждого домашнего мастера, можно, но при этом следует иметь в виду, что такое устройство не сможет в полной мере заменить серийную модель. Объясняется это тем, что патрон обычной ручной дрели способен вращаться со скоростью 3000 об/мин, тогда как серийный фрезер в состоянии обеспечить вращение используемого инструмента со скоростью до 30000 об/мин. Кроме того, редуктор бытовой электрической дрели не рассчитан на интенсивные нагрузки, которые быстро приведут его в неисправное состояние.

Вертикальный фрезер из дрели

Схема простейшей вертикальной стойки для дрели

Между тем простейший фрезер, изготовленный из подручных материалов с минимальными финансовыми затратами, способен успешно справляться со многими технологическими задачами. Чтобы изготовить свой фрезерный станок из электрической дрели, вы должны найти следующие материалы и инструменты:

  • несколько кусков ДСП или толстой фанеры;
  • хомут, при помощи которого дрель будет фиксироваться на основании устройства;
  • болты, саморезы и другие крепежные элементы;
  • перьевое сверло или сверлильную коронку диаметром 40 мм;
  • стандартный набор слесарных инструментов.

Обрезки реек, куски фанеры, металлические уголки – всё это можно использовать для изготовления простой фрезерной стойки

Сам процесс сборки самодельного фрезера проходит по следующему алгоритму.

  • Из листов ДСП или фанеры собирается основа будущего фрезера, включающая в себя горизонтальное основание и вертикальную часть, на которой будет фиксироваться электрическая дрель. Размеры листов ДСП или фанеры, из которых будет изготавливаться такая конструкция, рассчитываются в зависимости от габаритов электрической дрели, используемой в качестве основы самодельного станка.
  • В горизонтальном основании устройства сверлится отверстие диаметром 40 мм, которое необходимо для того, чтобы обеспечить доступ инструмента в зону выполнения обработки.
  • На вертикальной стойке устройства при помощи болта крепится хомут, в котором фиксируется электродрель. Дрель при этом должна располагаться таким образом, чтобы нижний конец ее патрона находился в нескольких миллиметрах от горизонтального основания фрезера.
  • Чтобы сделать положение дрели на вертикальной стойке более устойчивым, в ее верхней части можно зафиксировать небольшой деревянный брусок, который будет выступать в роли упора.

Варианты закрепления дрели (нажмите на фото, чтобы увеличить)

Регулировка глубины реза при использовании такого фрезера осуществляется посредством изменения положения электродрели в фиксирующем ее хомуте.

Стойка с регулировкой высоты посредством рычага

Как сделать фрезерный станок вышеописанной конструкции более удобным и функциональным? Для этого его можно оснастить простейшим микролифтом, который будет отвечать за перемещение электродрели в вертикальном направлении. Для изготовления такого лифта вам потребуются следующие расходные материалы и комплектующие:

  • две металлические штанги, которые будут выступать в роли направляющих элементов;
  • площадка (каретка) для фиксации электродрели, сделанная из ДСП или толстой фанеры;
  • резьбовая ось и гайка, которые будут отвечать за перемещение электродрели в вертикальном направлении;
  • элементы, обеспечивающие фиксацию электродрели в требуемом положении.

Стойка с регулировкой высоты с помощью резьбовой шпильки

Принцип, по которому работает такой самодельный фрезер, достаточно прост и заключается в следующем.

Естественно, вся конструкция такого самодельного фрезера, работу которого хорошо демонстрирует видео, должна быть зафиксирована на надежном основании. В качестве последнего может выступать поверхность рабочего стола или верстака.

Система выхлопа моторов Ветерок

лейтенант

[quote=»kav75″ Глушитель для холостого хода выше уровня воды — хорошая штука.

Собственно, при большом количестве мнений, мало кто возражал, против данного утверждения. И, поскольку, сейчас январь, а не май, практические испытания можно предварить теоретическими рассуждениями. Одними из главных характеристик, которыми должен обладать (по мнению многих высказывавшихся на данную тему, и не только в данной ветке, собственников лодочных моторов) глушитель холостого хода (далее ГХХ) являются: — облегчение запуска и режимов работы на ХХ; — эффективность (реальное снижение звука при сохранении функции облегчения запуска и ХХ); — исчерпывающая производительность (выпуск отработанных газов при работе двигателя на ХХ минуя подводную часть дейдвуда); — технологичность (простота в изготовлении); — эстетический вид

Опираясь на «ЗОЛОТОЕ СЕЧЕНИЕ В КОНСТРУИРОВАНИИ ГЛУШИТЕЛЕЙ ШУМА ДВИГАТЕЛЕЙ ВНУТРЕННЕГО СГОРАНИЯ» В.Я. Груданов, С.В. Акуленко, попробовал прикинуть: «А какого размера может быть сей девайс?»

Главным лейтмотивом указанного исследования является поэтапное снижение скорости движения выхлопных газов посредством перфорированных препятствий/перегородок без оказания сопротивления движению выхлопным газам, для этого, собственно, принято условие, что площади проходных сечений внутренних перфорированных элементов глушителя шума по ходу движения отработавших газов равны между собой. В качестве определяющего параметра глушителя (точкой отсчета) принят диаметр впускного патрубка. Предложена зависимость изменения диаметра перфораций/отверстий, их числа и суммарной площади каждого последующего элемента глушителя.

Рисунок 1 – Принципиально-конструктивная схема глушителя: 1 – выпускной патрубок; 2 – вход- ная центральная труба; 3 – входная поперечная перегородка; 4 – выходная поперечная перегородка; 5 – выходная центральная труба; 6 – выпускной патрубок; 7,8 – заглушка; 9 – корпус глушителя; dвп – диаметр впускного патрубка; dn – диаметр отверстий перфорации n-го внутреннего элемента; zn – количество отверстий перфорации в N-ом элементе

Предложенные коэффициенты зависимостей имеют точность до третьего значения после запятой, что при расчетах параметров основных элементов ГХХ, при сравнительно малом исходном значении (диаметр впускного патрубка у глушителя ХХ Ветра вряд ли возможен/разумен больше 10 мм), приводит к курьезным величинам. Например, диаметр перфораций получают значения 3,708 мм, 2,291 мм, 1,416 мм; число перфораций 3,32, 10,32 и т.д.

Оговорюсь сразу, ставил перед собой задачу определить не столько тактико технические характеристики ГХХ, сколько его габаритные размеры, другими словами не рассчитать траекторию выхода спутника на орбиту, но лишь грубо определить, сколько штук войдет в ведро.

Поэтому, при расчетах соблюдал следующие условия: — диаметр впускного патрубка ГХХ принял 6 мм (по мнению Константина (IGNAT) на 30 –том Вихре достаточно 9-11 мм

gm_nj1Xc594, topic1754-100.html); — расчетные диаметры перфораций округлял до десятых, всегда в большую сторону; — расчетное количество перфораций округлял до целых значений, всегда в большую сторону.

В итоге получилась следующая картина:

— диаметр впускного патрубка – 6 мм; — входная центральная труба – 4 отверстия, d = 3,7 мм; — входная поперечная перегородка – 11 отверстий, d = 2,3 мм; — выходная поперечная перегородка – 30 отверстий, d = 1,4 мм; — выходная центральная труба – 76 отверстий, d = 0,9 мм;

Авторы (В.Я. Груданов, С.В. Акуленко) расписав зависимости значений количества, размеров и пр. перфораций, умолчали о пропорциях, размерах, длине и пр. камер глушителя. У меня этих знаний нет.

К чему это я все? А к тому, что если пренебречь длиной, пропорциями, размерами, и пр. камер ГХХ, то соблюдение условий описанных в приведенной выше работе можно уместить в девайс длиной 50-70 мм, диаметром до 20 мм.

Каждый, используя изложенные принципы построения, способен самостоятельно просчитать количество, размеры, габариты, одно остается ясным: ГХХ может быть компактным.

По поводу вышесказанного накопилось множество вопросов. Но все по порядку. А пока — ваше мнение?

Источник

Что можно сделать из триммера?

Главные преимущества оборудования, собранного на базе бытового триммера, заключаются в небольших размерах и малом весе, экономичности и неприхотливости в обслуживании. Самоделки из бензокосы выделяются простотой устройства и легкостью в собственноручном ремонте. Кроме того, самодельные приспособления всегда можно разобрать для обратной установки двигателя на триммер.

Лодочный мотор

Сборка этого приспособления требует наличия прочной сварной рамы, в средней части которой должна располагаться стальная цельнометаллическая пластина. На нее должен устанавливаться мотор вместе с зажиганием, сцеплением, редуктором и топливным баком от триммера. Поверх используемого силового агрегата потребуется установить кожух, который защитит ДВС от брызг воды и частиц мелкого мусора. Для вентиляции мотора в передней стенке кожуха необходимо проделать несколько сквозных отверстий.

Для работы лодочному мотору из триммера необходим гребной винт, который можно сделать самостоятельно. Для этого из стали необходимо вырезать 3 или 4 одинаковых куска и согнуть их по спирали. После этого винт нужно установить на вал и соединить его с редуктором.

Снегоуборщик из триммера

Для изготовления самоходного снегоочистителя конструктору потребуется мощный двигатель, который сможет приводить в действие не только шнековый механизм, но и сам агрегат. Если изготовитель хочет сделать несамоходный снегоуборщик, то для его сборки можно использовать мотор, мощностью от 2 до 4 л. с.

Основный рабочий орган этой самоделки из мотокосы – шнек, который будет поглощать снег и выбрасывать его через желоб в любую нужную сторону. Для изготовления шнека потребуются вырезанные из стали одинаковые пластины, которые необходимо приварить к валу. После этого вал вместе с лопастями нужно установить в ковш, который можно сделать из жестяной бочки или старого газового баллона.

Для передвижения по территории снегоуборщик из триммера нужно оборудовать колесами, расположенными на одной оси позади ковша. При желании самоделку можно укомплектовать фарой – это позволит использовать снегоуборщик из триммера в любое время суток.

Бур из мотокосы

Сборка этой самоделки из триммера своими руками требует использования надежного понижающего редуктора. Без этого механизма вся создаваемая мотором мощность будет поступать на рабочий орган приспособления. Это заставит бур двигаться на скорости, которая будет гораздо выше требуемой. В результате самоделка потеряет свою работоспособность.

Устанавливать понижающий редуктор нужно между силовым агрегатом и буром. Это обеспечит непрерывную связь двух элементов без потери в мощности встроенного ДВС от триммера. Кроме редуктора самоделку нужно укомплектовать реверсивной скоростью – это позволит извлечь застрявший рабочий орган из грунта или льда.

Крепить двигатель в устройство нужно при помощи хомутов, которые должны быть соединены с металлической платформой. Установленный мотор должен быть устойчиво зафиксирован в конструкции. Использовать для крепления болты нельзя, так как повышенная вибрация мотора приведет к произвольному выкручиванию крепежей.

Мотовелосипед и мотосамокат из триммера

Чтобы сделать из двигателя от триммера эти средства передвижения, изготовителям потребуются прочные рамы, которые нужно сварить из металлических труб, стальных пластин и стяжек. Они позволят сделать конструкцию более надежной и устойчивой.

Двигатель на мотовелосипед из триммера нужно крепить позади заднего колеса, на том месте, где располагается багажник. В случае с мотосамокатом мотор должен крепиться перед задним колесом. Это сделает агрегат более сбалансированным и устойчивым.

Для удобства во время активной эксплуатации на руль мотовелосипеда или самоката нужно вынести акселератор, рычаги газа и кнопку переключения дроссельной заслонкой. С рабочими механизмами рычаги должны быть связаны при помощи тросиков.

Готовые самоделки смогут перевозить 1–2 взрослых человек, достигая скорости около 20–30 км/ч.

It seems we can’t find what you’re looking for. Perhaps searching can help.

Блиц-советы

  1. Гораздо проще переоборудовать триммер с прямым валом. Если штанга имеет изогнутую форму, ее понадобится полностью менять, поскольку стальной трос не сможет передавать нужный крутящийся момент. Чтобы изменить изогнутый вал понадобится использовать дюралюминиевую трубку, впрессовывать в нее втулку из бронзы и монтировать в соответствующе подогнанный держатель.
  2. Винт следует создавать по чертежу из дюралюминия. При необходимости его размеры всегда можно откорректировать.
  3. Монтаж винта следует проводить на месте триммерной головки. Обязательно сделайте кольцевую насадку, чтобы защитить баллоны.
  4. В интернете можно заказать готовые наборы и сэкономить время на создании элементов самостоятельно. В комплектации есть все необходимые переходники к валу и привод, иногда в комплект входит даже струбцина.
  5. Управлять устройством можно используя ручку стартера, но очень часто она неудобна в использовании. Ее можно с легкостью заменить, на обычный переключатель скоростей от велосипеда.
  6. Для крепежа двигателя используется струбцина, а сам крепеж производится на лодочный транец.

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Важно! Все открученные гайки необходимо сберечь, поскольку в них нарезана нестандартная резьба (не метрическая и не дюймовая)

Далее, переделка штанги производится следующим образом.

  1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
  2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
  3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
  4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
  5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
  6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
  7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.
  8. В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера.
  9. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря).
  10. Винт закрепляется на валу с помощью гайки (2).
  11. Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

  1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
  2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
  3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
  4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

Преимущества и особенности переделки триммера в лодочный мотор

Применение имеющейся в хозяйстве бензокосы имеет ряд преимуществ. Во-первых, владелец лодки не станет переплачивать за купленный в магазине дорогостоящий мотор. Во-вторых, мотор для лодки из мотокосы потребляет гораздо меньше топлива, чем специализированные лодочные двигатели. В-третьих, двигатель от бензокосы обладает на порядок меньшими габаритами, чем купленный в магазине лодочный мотор. Существует и ряд других факторов, вынуждающих рыбаков использовать триммер вместо лодочного мотора.

К ним относится:

  • высокая надежность двигателей современных триммеров;
  • полная герметичность внутри корпуса;
  • наличие всех необходимых для управления самодельного двигателя элементов;
  • наличие встроенного бака.

Благодаря всем этим факторам лодочный мотор из мотокосы пользуется самой большой популярностью среди энтузиастов.

В процессе переработки двигателя от бензокосы в лодочный мотор крайне важно учесть, что этот силовой агрегат производился для иных целей. Двигатели на триммерах работают при маленьких крутящих моментах, но, на достаточно больших оборотах. В случае со специализированным лодочным двигателем все происходит наоборот

В связи с этим для переделки мотора от триммера потребуется подготовить чертежи, оборудование и соблюдать определенный порядок действий

В случае со специализированным лодочным двигателем все происходит наоборот. В связи с этим для переделки мотора от триммера потребуется подготовить чертежи, оборудование и соблюдать определенный порядок действий.

Несмотря на некоторые сложности при переделке, именно в триммере присутствуют все детали, необходимые для изготовления лодочного мотора – встроенный стартер и рычаг газа, штанга с жестким валом и полупрозрачный топливный бак.

Переделка триммера в лодочный мотор

Моторные лодки — это самое эффективное средство для передвижения по воде. Они пользуются популярностью как среди рыбаков и туристов, так и среди других любителей активного водного отдыха. Однако широкому распространению моторных лодок препятствует достаточно высокая стоимость непосредственно двигателей для них. Именно поэтому многих интересует вопрос замены серийно выпускаемых лодочных моторов на альтернативный, более дешевый двигатель. В качестве одного из самых популярных вариантов следует отметить изготовление лодочного мотора из триммера. Как это можно сделать – в материале далее.

Характеристики лодочных моторов

В первую очередь следует обращать внимание на размер и мощность двигателя. Чтобы корма лодки не опускалась под воду, нельзя использовать слишком тяжелые устройства. Просты в обслуживании и имеют легкий вес двухтактные модели

Четырехтактные варианты устанавливают на больших лодках

Просты в обслуживании и имеют легкий вес двухтактные модели. Четырехтактные варианты устанавливают на больших лодках.

Мощность

Двигатель большой мощности может перевернуть лодку во время старта. Чтобы этого не произошло, нужно знать, какой мощностью должно обладать устройство. На лодку размером до 7 м устанавливают мотор 8−9 л. с. Для маленькой лодки длиной 5 м достаточно будет двигателя мощностью до 5 л.с.

Рабочее напряжение

На моторе расположен маховик с магнитами. Маховик состоит из катушки зажигания и сердечника с проводом. Катушка зажигания питается электрическим током, который образуется внутри провода сердечника. Из катушки ток поступает к свечам. Установленная под моховиком катушка генератора вырабатывает напряжение 6−40 В, а рабочее напряжение двигателя должно составлять 12 В. Исправить ситуацию помогает установленный регулятор. Когда обороты двигателя увеличиваются, возникающие скачки напряжения поглощаются аккумулятором.

Редуктор и его влияние на работу

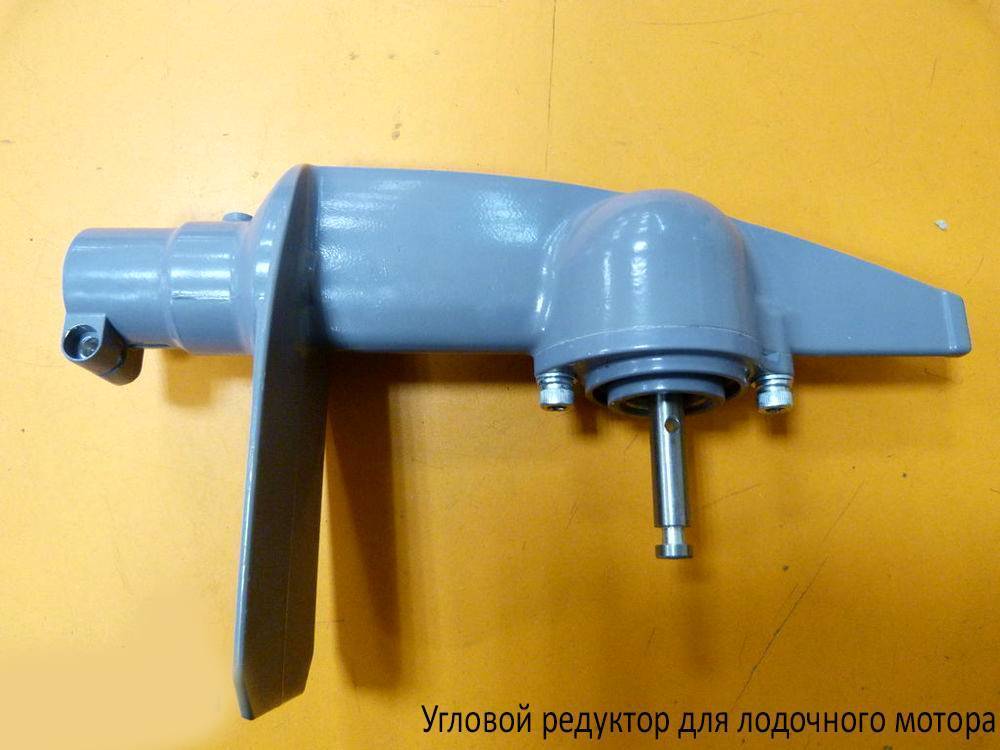

Угловой редуктор для лодочного мотора — это отдельный узел, который работает совместно с электродвигателем. Агрегат легкий и имеет компактные размеры. Но, несмотря на эти данные, он обладает большим КПД и способен выполнить много работы. Крепление редуктора поможет снизить частоту вращения, так как переводит имеющуюся энергию в механическую и передает ее на выходной вал. При этом передача крутящего момента останется высокой.

Мотор для лодки из бензинового триммера

Практически у каждого рыбака есть дома резиновая надувная лодка. И естественно, всем хотелось бы, чтобы этот вид транспорта был максимально быстрым, удобным и комфортным. Если кроме надувной лодки у Вас в хозяйстве имеется бензокоса, то можно сконструировать самодельный лодочный мотор на базе триммера. Такое приспособление делается довольно легко и быстро, а его производительности и надежности вполне будет хватать для передвижения лодки на дальние расстояния. Пошагово о конструировании лодочного мотора из мотокосы мы расскажем Вам далее.

Выгоды переделки триммера в лодочный мотор

Использование триммера как лодочного мотора имеет ряд значительных плюсов и преимуществ.

Выгоды такого технического решения:

  • небольшая стоимость: триммер гораздо дешевле, чем профессиональный лодочный мотор;
  • небольшой расход горючего при достаточной производительности;
  • надежность и герметичность конструкции, с учетом индивидуальных нюансов пользования;
  • небольшие габариты и вес инструмента, что также очень практично и удобно для использования на легких лодках;
  • контроль за топливом благодаря прозрачным стенкам бачка;
  • жесткий вал внутри штанги.

Мощность двигателя должна быть не менее 0,7 кВт. Готовые насадки для переделки (приставка для крепления к двигателю, специальная регулируемая рукоятка с кнопкой глушителя, крепления) можно приобрести. После их установки на триммер останется только подсоединить тросик газа к двигателю и соединить провода с глушителем.

Как сделать лодочный мотор своими руками из триммера?

Для создания лодочного мотора из бензокосы подойдет инструмент с прямой штангой. Если штанга триммера изогнутая – придется поработать над ее усовершенствованием.

Переделка происходит по такому алгоритму:

  1. Сперва извлеките штатную гайку (на чертеже ниже обозначена цифрой 2). Не выбрасывайте и не теряйте ее, поскольку заменить заводские детали обычными гайками невозможно.
  2. Раскрутите остальные крепления, вытащите из штанги дейдвульный и гибкий вал (на чертеже цифры 8 и 9).
  3. Подберите новую дюралюминиевую штангу с чуть меньшим внутренним диаметром. Аккуратно поместите в нее бронзовую втулку (на чертеже №6).
  4. Обрежьте протектор (деталь №10) до необходимого размера и вставьте его в штангу.
  5. Если внешний диаметр штанги будет слишком большой для моторного отверстия, проточите его.
  6. С помощью штатной гайки закрепите винт.
  7. Крепление вала к мотору происходит с помощью переходников. Универсальных чертежей для этой детали нет, поскольку у разных моделей триммеров свои конструкторские особенности. Можно заказать данную деталь в токарной мастерской или изготовить самостоятельно из фанеры. Крепиться конструкция будет с помощью 4 винтов.

Если нет возможности приобрести готовый комплект для переделки, о котором говорилось ранее, регулировочную ручку можно взять ручку от спортивного велосипеда.

Винт также можно изготовить самостоятельно из куска дюралюминия, воспользовавшись чертежом ниже:

Шаг – это расстояние от лопасти до горизонтальной поверхности. Угол наклона регулируется пассатижами. Для этого заготовку предварительно нагревают.

Для заправки мотора из триммера на лодку используйте только качественные горюче-смазочные материалы. Разводите бензин с маслом в соответствующей пропорции. Первые 10 километров не подвергайте двигатель высоким нагрузкам – это будет период обкатки. Зависимо от мощности двигателя, лодка с таким мотором может развивать скорость от 5 до 8 км/час.

Ниже представлено видео, на котором продемонстрирована работа подобного агрегата:

Как правильно пользоваться лодочным мотором из мотокосы?

Используя триммер, как лодочный мотор, оператору нужно постоянно следить за состоянием двигателя, и давать ему время для остывания.

Помимо этого продлить сроки эксплуатации лодочного мотора из триммера поможет:

  • проверка всех имеющихся в устройстве креплений – перед каждым запуском мотора нужно внимательно осматривать фиксаторы, которые удерживают элементы двигателя от триммера;
  • заправка двигателя от триммера только тем бензином и маслом, которое использовалось для эксплуатации мотокосы;
  • своевременная очистка и замена воздушного и топливного фильтра двигателя;
  • регулярная проверка и своевременная замена топливного насоса;
  • осмотр и, при необходимости, замена свечи зажигания.

Продлить сроки эксплуатации лодочного ДВС из триммера также поможет регулярное вентилирование его штатного цилиндра. Для этого примерно раз в 2 месяца нужно выкручивать свечу зажигания, и 4–5 раз редко вытягивать трос стартера. После процедуры свечу можно вкручивать обратно на место и продолжать эксплуатацию двигателя.

Культиватор из триммера

Если вам приходится обрабатывать почву на даче круглый год, то, без сомнения, переделанный триммер в культиватор станет настоящим помощником в этом непростом деле. Сразу нужно оговориться и сказать о том, что можно приобрести уже готовые насадки на триммер для обработки почвы, ну а можно, как и мы, заняться их самостоятельным изготовлением.

Сначала потребует заготовить весь необходимый материал с инструментами:

  1. Кусок листового металла толщиной в 3 мм, но можно и чуть больше. Из металла будет вырезана основа для ножей культиватора;
  2. Толстая металлическая проволока (катанка), которая впоследствии будет нарезана на куски, расплющена и приварена к куску металла;
  3. Соответствующие инструменты для изготовления ножей культиватора. В первую очередь, это болгарка, сварочный аппарат, кое-какой слесарный инструмент, конечно же, молоток, и т. д.

Процесс изготовления культиватора из триммера лучше всего будет разбить на несколько отдельных этапов. На первом этапе нужно подготовить основу из куска листового металла. Для этих целей из стального листа нужно вырезать два круга, диаметром 25-30 см. Затем потребуется нарезать проволоку на куски, длиной не более 10 см, и расплющить концы на ней. Большая длина ножей культиватора создаст сильную нагрузку на триммер, в результате чего двигатель внутреннего сгорания может выйти из строя.

Как только проволока готова её можно будет приваривать к металлическим кругам. Вполне достаточно 3-4 куска проволоки для эффективного пропалывания земли. Точно такую же операцию осуществляют и со вторым кругом из металла. После того как самодельные фрезы на культиватор готовы, их можно будет приделывать к триммеру.

Просто идеальным вариантом в данном случае станет обратная резьба и приваренная трубка с гайкой на самодельные фрезы. В данном случае насадка просто накручивается на вал триммера, поэтому переделки инструмента буду сведены на «нет». Если для изготовления культиватор используется электрический триммер, то нужно будет предусмотреть достаточно длинный удлинитель, которого хватало бы на весь обрабатываемый участок.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
