Что можно сделать из двигателя от триммера

Мотор для лодки своими руками

Проще всего сделать мотор для лодки из триммера с прямой штангой и жестким валом. В случае, если ваш агрегат имеет изогнутую штангу, то ее придется переделывать.

Переделка изогнутого вала

Прежде всего, необходимо достать штатную гайку под номером 2, показанную на схеме ниже. Она выглядит как цилиндр высотой 2 см с нарезанной внутри него резьбой.

Далее, переделка штанги производится следующим образом.

1. Извлеките из штанги металлический гибкий вал (9) и дейдвульный вал (8), раскрутив гайку (4).
2. Поскольку конец гнутой штанги не содержит никаких подшипников, а их роль выполняет бронзовая втулка (6), то ее требуется вырезать.
3. После того, как бронзовая втулка (6) будет извлечена, потребуется выбить пластиковый протектор (10). Так как труба металлическая и изогнутая, выровнять ее не удастся, можно смело ее выбросить.
4. Подберите вместо выброшенной трубы дюралевую, с похожим диаметром (внутренним). Будет лучше, если диаметр будет чуть меньше диаметра извлеченной ранее втулки.
5. В трубу необходимо впрессовать втулку (6) из бронзы. Возможно, потребуется немного расточить трубу.
6. Отпрессуйте втулку по канавке (5) с помощью молотка. Делать это нужно очень аккуратно, не прилагая больших усилий, дабы не деформировать втулку (6).
7. Протектор (10) подрезается до нужного диаметра и плотно вставляется в штангу.

В случае, когда выбранная вами трубка будет иметь большой наружный диаметр, и вы не сможете вставить ее в отверстие моторной головки, то придется проточить ее до нужного размера. Вместо гибкого вала можно взять стальной пруток и соединить его с дейдвульным валом (потребуется помощь токаря). Винт закрепляется на валу с помощью гайки (2). Штанга с внутренним валом крепится к мотору с помощью переходников, изготовленных специально в токарной мастерской. Универсального чертежа переходников не существует, поскольку в разных моделях триммеров могут быть свои конструктивные особенности.

Использование редуктора от болгарки

Также для самостоятельного изготовления лодочного мотора на базе триммера часто используется редуктор от болгарки, но с некоторыми доработками.

1. Необходимо разобрать редуктор, и вместо вала с шестерней заказать у токарей новый, более длинный (соответственно штанге триммера). Конец вала изготавливается аналогично извлеченному (короткому), чтобы можно было использовать те же подшипники и шестерню.
2. Желательно в месте, где установлен подшипник, установить сальник, чтобы вода не попадала в редуктор.
3. Корпус редуктора скручивается с применением уплотнительной резинки и герметика.
4. Внутрь редуктора можно залить смазку, либо обильно покрыть шестерни густой смазкой.

Изготовление винта

Чтобы изготовить винт для лодочного мотора, можно использовать небольшой кусок дюраля толщиной 2 мм. Для винта понадобится полоса шириной 30 мм и длиной 100 мм. Изготовьте ее согласно чертежу, приведенному ниже.

Под шагом винта подразумевается следующее: если разместить пропеллер на столе, то от его поверхности до лопасти должно быть расстояние, равное 10 мм. Угол наклона лопастей несложно регулируется с помощью пассатижей, после предварительного отжига дюраля.

Данный вариант не является окончательным, и в интернете можно найти массу чертежей винтов с двумя лопастями, с тремя лопастями, а также разных габаритов. В каждом случае размер пропеллера подбирается индивидуально.

tehnika.expert

Как устроен триммер

Чтобы сделать триммер в домашних условиях, следует предварительно понять принцип его работы и конструкцию. В общем случае все ручные косилки классифицируются на бензиновые и электрические. Первый вариант удобнее, ведь пользователь не привязан к розетке, но для изготовления самодельного устройства чаще берутся электрические двигатели от бытовой техники или инструментов.

Конструкция обоих видов ручных травокосилок включает:

• двигатель (электрически или бензиновый) – подойдет от бытовых инструментов (шуруповерт, дрель, болгарка), от стиральной машины, а также бензопилы;
• бак — для бензинового двигателя;
• стартер – лучше всего использоваться простую кнопку с возвратным механизмом;
• штанга – цельная из дерева или металлической трубы (отлично подойдет алюминиевая труба, так как она легче), также можно сделать секционную конструкцию, которая позволит подогнать держатель под рост разных людей;
• рукоять для удобства работы, на которой размещают и кнопку — она должна иметь удобный хват и выполняться из нескользкого материала;
• нож или леска — лучше использовать ножи, так как леска быстрее рвется;
• защитный кожух – мощно сварить из тонкого металла, вырезать из пластиковой бутылки большого объема или использовать старую сковороду.

Однако стоит понимать, что заводские конструкции сложнее, чем самодельные устройства. И получить полный аналог магазинного триммера не получится. Ниже приведены рекомендации по сборке функциональной ручной косилки из разной техники.

Что еще можно сделать из триммера

Самокат. это средство передвижения для поездок на небольшие расстояния по тротуарам и парковым дорожкам. Механизм развивает скорость до сорок км / ч, из-за небольших размеров колес имеет низкую устойчивость, не предназначен для тяжелых грузов и перевозки грузов.

Для сборки изделия подойдет старый самокат, который механизирован:

• Ребра жесткости устанавливаются при помощи квадратного металлического профиля для усиления каркаса;
• Подобрать устойчивые и широкие колеса, например, от садовой тележки;
• Коробка передач предназначена для передачи мощности от двигателя на заднее колесо посредством цепной передачи;
• Установить тормозные, газовые рычаги и тросы.

Моторизованный самокат. хорошая техника, но помните, что детям такую ​​«игрушку» давать нельзя.

Лодочный мотор на базе триммера

Двигатель от кустореза может стать подходящей основой для создания мотора, который будет приводить в движение небольшую резиновую лодку. Максимальная скорость гидроцикла составит примерно 15–20 км / ч. Одновременно на борту катера могут находиться двое взрослых и их багаж.

Чтобы сделать лодочный двигатель внутреннего сгорания из триммерного двигателя, вам обязательно понадобится коробка передач и металлический гребной винт. Коробка передач принимает крутящую силу от двигателя и передает ее на винт. Последний при вращении будет создавать силу, способную толкать лодку

Очень важно, чтобы винт был из нержавеющей стали. В противном случае из-за постоянного контакта с водой агрегат со временем начнет разъедать

При переделке кустореза в лодочный мотор потребуется оставить стандартный топливный бак мотокосы. Для заправки подвесного мотора необходимо использовать топливную смесь, приготовленную в той же пропорции, что и для работы садового инвентаря.

Снегоуборщик

Достаточно часто владельцы небольших загородных домов нуждаются в моторизованных устройствах, способных облегчить весьма трудоемкую работу по уборке снега с прилегающей территории. Заводские снегоуборщики относительно дороги, и не каждый домовладелец может себе позволить их приобретение. Однако он, обладая определенными навыками проведения слесарных и электромонтажных работ, вполне может самостоятельно изготовить небольшой роторный снегоуборщик, используя для этого бензиновый триммер с прямой штангой.

Более всего для изготовления снегоуборщика подходит мощная мотокоса, в которой крутящий момент передается к косильной головке (ножу) через жесткий вал и редуктор, например, аппарат Echo SRM-35ES или его аналоги.

Материалы и инструмент

Для изготовления такого снегоуборщика понадобятся:

• сварочный аппарат;
• болгарка;
• дрель;
• отрезок стальной трубы длиной порядка 300 мм;
• стальной лист толщиной 1,5 мм;
• зубчатый диск (входит в комплект поставки мотокосы);
• небольшая бочка (например, пивная).

Алгоритм работ

Изготавливают детали и собирают снегоуборщик в следующем порядке:

• бочку обрезают по кругу, отступив от днища примерно 150 мм;
• в нижней части бочки вырезают отверстие для выступающей части редуктора;
• с той же стороны сверлят отверстия, совпадающие по расположению с отверстиями на щитке редуктора;
• сбоку вырезают квадратное отверстие размером 100х100 мм, которое будет служить для выбрасывания снега;
• полученную заготовку сверху прикрывают на 1/3 стальным листом.

Из остатков бочки изготавливают дефлектор. Для этого вырезают металлическую полоску с размерами порядка 150х300 мм, а потом полученную заготовку сгибают и приваривают к ней боковины высотой не более 100 мм. Далее полученный дефлектор приваривается к корпусу.

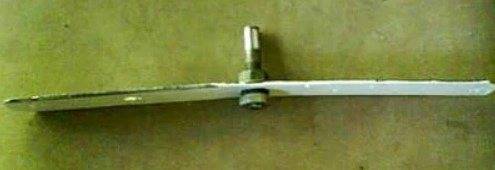

Затем изготавливают лопатку, для чего из стального листа вырезается заготовка размером 300х400 мм, края которой загибаются, образуя борта высотой порядка 20 мм. Готовую лопатку крепят к нижней части корпуса. На этом изготовление кожуха снегоуборщика завершается. Он крепится к редуктору триммера через имеющиеся в нижней части отверстия.

Теперь нужно изготовить лопасти ротора, для чего в первую очередь из стального листа вырезают 4 заготовки размером 250х100 мм. Каждой полученной детали придают форму лопаты, а один из углов обрезают, получая таким образом готовые лопасти. Затем их приваривают к зубчатому диску, который после этого прикручивают к валу редуктора вместо ножей триммера. Все — снегоуборщик собран и готов к эксплуатации. Более подробно процесс изготовления такой самоделки, собранной на базе бензинового триммера, можно увидеть на видео:

Что еще можно сделать из триммера

Самодельный мотосамокат — транспортное средство для передвижения на небольшие расстояния по тротуарам и парковым дорожкам. Механизм развивает скорость до 40 км/ч, из-за колес небольшого размера имеет малую устойчивость, для больших нагрузок и перевозки грузов не предназначен.

Для сборки изделия подходит старый самокат, который механизируют:

• устанавливают ребра жесткости, используя для усиления рамы квадратный металлопрофиль;
• подбирают устойчивые и широкие колеса, например от садовой тележки;
• изготавливают редуктор, чтобы передавать мощность от двигателя на заднее колесо цепной передачей;
• устанавливают тормозные, газовые рукоятки и тросики.

Моторизованный самокат — хорошая техника, но необходимо помнить, что детям такую «игрушку» давать не стоит.

Культиватор из триммера

Если вам приходится обрабатывать почву на даче круглый год, то, без сомнения, переделанный триммер в культиватор станет настоящим помощником в этом непростом деле. Сразу нужно оговориться и сказать о том, что можно приобрести уже готовые насадки на триммер для обработки почвы, ну а можно, как и мы, заняться их самостоятельным изготовлением.

Сначала потребует заготовить весь необходимый материал с инструментами:

1. Кусок листового металла толщиной в 3 мм, но можно и чуть больше. Из металла будет вырезана основа для ножей культиватора;
2. Толстая металлическая проволока (катанка), которая впоследствии будет нарезана на куски, расплющена и приварена к куску металла;
3. Соответствующие инструменты для изготовления ножей культиватора. В первую очередь, это болгарка, сварочный аппарат, кое-какой слесарный инструмент, конечно же, молоток, и т. д.

Процесс изготовления культиватора из триммера лучше всего будет разбить на несколько отдельных этапов. На первом этапе нужно подготовить основу из куска листового металла. Для этих целей из стального листа нужно вырезать два круга, диаметром 25-30 см. Затем потребуется нарезать проволоку на куски, длиной не более 10 см, и расплющить концы на ней. Большая длина ножей культиватора создаст сильную нагрузку на триммер, в результате чего двигатель внутреннего сгорания может выйти из строя.

Как только проволока готова её можно будет приваривать к металлическим кругам. Вполне достаточно 3-4 куска проволоки для эффективного пропалывания земли. Точно такую же операцию осуществляют и со вторым кругом из металла. После того как самодельные фрезы на культиватор готовы, их можно будет приделывать к триммеру.

Просто идеальным вариантом в данном случае станет обратная резьба и приваренная трубка с гайкой на самодельные фрезы. В данном случае насадка просто накручивается на вал триммера, поэтому переделки инструмента буду сведены на «нет». Если для изготовления культиватор используется электрический триммер, то нужно будет предусмотреть достаточно длинный удлинитель, которого хватало бы на весь обрабатываемый участок.

Газонокосилка своими руками

Газонокосилка облегчает процесс ухода за декоративными травянистыми насаждениями, а также ускоряет работу при наличии больших площадей, которые требуется обрабатывать. На рынке такого оборудования представлено множество готовых, удобных в эксплуатации моделей, но стоят они дорого, поэтому доступны не каждому. Также они быстро выходят из строя в условиях наличия на участке больших сорняков и камней. Самоделки обходятся гораздо дешевле, чем заводские аналоги, к тому же они практичнее в работе.

Составными частями конструкции газонокосилки выступают:

• двигатель (бензиновый либо электрический), являющийся основой создаваемого механизма;
• каркас, предназначенный для закрепления на нем всех деталей устройства;
• кожух для защиты;
• ножи;
• ручки и колеса;
• блок системы управления создаваемым агрегатом.

Народными умельцами изобретено много различных способов переделывания триммера в газонокосилку. Простейший вариант представлен на видео:

Очень распространен на практике каркасный вариант самодельного устройства. Инструменты и материалы для самостоятельной реализации проекта потребуются такие же, как и в предыдущем случае. Плюс еще понадобится:

• лист фанеры (либо металла толщиной 3-4 мм);
• металлический уголок 25х25 мм;
• 2 м труб разных диаметров.

Процесс изготовления происходит следующим образом:

• из уголка сваривают прямоугольный каркас 50х60 см;
• по углам устанавливают колеса нужного размера, которые можно взять даже со старых игрушек;
• сверху на каркас закрепляют вырезанную по его размеру фанеру или приваривают металл;

• в центре тележки делают отверстие для штанги триммера и крепления для нее;
• изготавливают нож либо выбирают подходящий готовый вариант;
• далее закрепляют мотокосу на тележке;
• устанавливают нож;
• монтируют для защиты от разлетающейся в разные стороны срезанной травы кожух сзади на тележку;
• приступают к опробованию устройства.

Способов изготовления ножей множество, а также кардинально разнится их форма (конструкция). При этом применяют различные материалы и старые инструменты (например, старая пила по дереву). Главный принцип заключается в том, чтобы ножи были хорошо заточены и сбалансированы — это необходимо для предотвращения вибраций техники во время работы.

Часто встречается, что используют не старую мотокосу, а только двигатель от триммера и блок управления им. В таком случае понадобится изготовить ручки для тележки и закрепить все детали конструкции на каркасе.

При сборке газонокосилки и во время работы с ней обязательно следует придерживаться техники безопасности, чтобы избежать травм. Для сбора скашиваемой травы также можно прикрепить к агрегату мешок.

Мотобур и ледобур из бензокосы

При установке ограждений и забора необходимо проделывать круглые углубления в грунте, которые нужны для заливки бетонных или металлических столбиков. Ручной бур — это непременно полезный инструмент, но в случае необходимости проделывания большого количества отверстий в грунте с ограничениями по времени, понадобится сторонняя помощь во главе с двигателем от мотокосы. В материале по представлен мотобур из бензопилы, но если в распоряжении есть только бензокоса, то из нее тоже можно сделать этот полезный инструмент. Насадка мотобур для триммера представлена на фото ниже.

Мотобур

Оператору остается лишь присоединить к приспособлению бензиновый двигатель, и приступать к работе бурения отверстий в грунте

Важно понимать, что использовать для такой насадки следует мощные двигатели от бензокос, иначе это приведет к их перегреву и быстрому износу деталей

Кроме того, что триммер можно использовать как мотобур, он еще может служить в качестве ледобура, что особенно актуально для зимней рыбалки. В этом материале описан процесс изготовления ледобура из шуруповерта, но используя двигатель от триммера в паре со специальной насадкой, справиться с задачей сверления отверстий во льду будет намного проще.

Это интересно! Насадка ледобур из триммера справляется с бурением отверстий во льду эффективно, но ее главным недостатком является шум при работе двигателя.

Преимущества и недостатки применения данной насадки

Как и любая техника, культиватор из бензокосы имеет достоинства и недостатки.

Все преимущества и недостатки в работе с насадками культиватора для триммеров вы можете узнать просмотрев видео:

Плюсы:

• отличная мобильность (достигается из-за отсутствия колес) позволяет работать на междурядьях и грядках не боясь повредить высаженные растения;
• хорошо подходят для рыхления грунта, что улучшает водный, воздушный и тепловой режим почвы, улучшает снабжение корней растений кислородом;
• легко и быстро удаляет сорняки;
• простота в обслуживании;
• большая скорость вращения режущих инструментов обеспечивает высокую производительность;
• подходит для работы не только на большой и ровной поверхности, но и в теплицах, а также при обработке цветников и клумб;
• небольшая стоимость (по сравнению с дополнительными орудиями для мотоблока или мотокультиватора).

Минусы:

• некоторые насадки увеличивают вес мотокосы на 5-6 кг;
• при работе с таким приспособлением невозможно прижать ее близко к почве (слишком сильный нажим может стать причиной выхода из строя механизма или деформации штанги);
• невозможность работы на твердом грунте (ножи будут только царапать поверхность земли, не проникая вглубь);
• при обработке почвы вибрации через наплечный ремень передаются на руки пользователя, делая затруднительной работу продолжительное время.

Как видно, достоинства перевешивают недостатки. И тем, кто задумывается над приобретением или изготовлением такой насадки надо просто учесть указанные минусы и применять культиватор сделанный из триммера по назначению и не воспринимать его как полноценный мотоблок. Далее рассмотрим на примерах, как из триммера сделать культиватор своими руками, с пошаговыми инструкциями.

Необходимые материалы и инструменты

Для переделки триммера в лодочный мотор нужно подготовить следующие материалы:

• бензокосу мощностью не менее 2.2 кВт (3 л.с.);
• лист нержавейки или дюраля толщиной 2 мм и размерами не менее 10х3 см;
• стальной прут длиной, равной длине прямой части штанги триммера;

• метчик для нарезки резьбы. Диаметр должен соответствовать диаметру металлического прута;
• рукоять ручного тормоза от велосипеда
• струбцину для фиксации триммера на корме лодки.

В качестве крепежа удобно использовать корпуса старых ручных мясорубок. После отпиливания верхней части мясорубки остается надежная струбцина, к которой легко можно приварить или закрепить винтовыми соединениями двигатель.

Из инструментов будет необходимо:

Набор гаечных ключей

Метчик для нарезки резьбы по стальному пруту

Также пригодится и сварочный аппарат. Большинство соединений металлических узлов не предполагает их дальнейшей разборки, поэтому быстрее и надежнее прихватить металл сваркой, чем высверливать и подгонять отверстия для винтовых соединений.

Готовый набор насадок

Сейчас продают специальные насадки для переделки триммера в лодочный мотор. Такая приставка включает все необходимое для крепления к мотору бензокосилки. К штанге монтирована ручка управления и кнопка выключателя. Рукоятка газа изготовлена с возможностью переключения скоростей и снабжена трещоткой, которая закрепляет необходимое положение.

В комплект входит приспособление для монтажа устройства на лодку. Насадку на триммер можно собрать легко, она обладает простой конструкцией. Для сборки следует присоединить трос газа к мотору, а потом зафиксировать кабель глушителя. Насадка стоит в специализированном магазине около 5 тыс. рублей.

Заключительные советы

Позаботьтесь в первую очередь о своей безопасности. Для этого:

• еще раз вспомните правила обращения с электричеством;
• не работайте без защитных чехлов с открытыми вращающимися ножами;
• не доверяйте посторонним людям без должной подготовки свои опасные самоделки;
• при косьбе не отвлекайтесь, но контролируйте рабочую территорию. На нее не допускайте детей, животных, случайных посетителей.

Самодельная газонокосилка помогает прочувствовать все прелести и недостатки электрического скашивания травы, особенности работы подобных устройств, необходимость балансировки центра масс. После приобретения небольшого опыта пользования ею легче выбирать заводскую модель, профессионально подготовленную для длительного применения.

А сейчас рекомендую закрепить в памяти материал просмотром видеоролика Михаила Майорова «Электрический триммер своими руками».

Полезные товары

• Ручка с исчезающими чернилами
• Фляга для спиртных напитков
• Приспособление для заточки маленьких свёрл

Полезные сервисы и программы

• Курсы по дизайну
• Онлайн изучение английского языка с репетитором или самостоятельно

Сборка привода для мопеда

Для самоходного передвижения мотосамокат должен быть оборудован ремнем, который принимает крутящий момент от двигателя и передает его на ведущее колесо.

Чтобы собрать качественный привод для самоделки оператору нужно использовать:

• ведомый шкив – этот узел в диаметре должен быть немного меньше от обода колеса велосипеда;
• ведущий шкив – этот элемент во время сборки должен крепиться к мотору от триммера;
• стальная подвеска – она будет использоваться для крепления мотора к раме самодельного мопеда.

Самостоятельный монтаж двигателя

После сборки и монтажа привода оператор может приступить к установке двигателя. В целях безопасности ДВС от мотокосы должен монтироваться на мопед при помощи дополнительной подвески, изготовленной из металла. Сам крепежной элемент должен напоминать рамку, сваренную из стальных швеллеров и уголков.

Во время установки ДВС от триммера на мопед нужно заранее учитывать необходимость в дальнейшем обслуживании двигателя. Чтобы оператору было проще ремонтировать ДВС, оператору нужно оставить свободный доступ к наиболее часто заменяемым деталям мотора: воздушному фильтру, цилиндру и сальникам.

Установка тормозной системы.

Самодельный велосипед с двигателем от бензокосы обязательно должен быть оборудован тормозной системой. Для ее изготовления потребуется использовать пару тормозных дисков, установленных по одному на ведущее и ведомое колесо. Для управления тормозами диски при помощи металлических тросиков должны быть подключены к рычагам, установленным на ручках штатной рукоятки.

Помимо монтажа тормозов оператору также потребуется заменить штатную резину на колесах мопеда. От этого зависит не только проходимость самоходного велосипеда, но и безопасность владельца при езде по бездорожью.

Конструкция и варианты крепления

Конструкция такого устройства, как правило, оборудуется одной либо двумя парами режущих деталей. Крепятся к триммеру они вместо редуктора в нижней части штанги либо возле мотора устройства. Прополка мотокосой выполняется посредством сжигания жидкого топлива. В целях усиления прочности и надежности конструкции в ней имеется прямая усиленная штанга, диаметр которой составляет минимум 25 мм. Штанга рассчитана на оптимальную рабочую нагрузку.

Исходя из типа устройства, в нем нередко предусматривается настройка ширины захвата режущих элементов. Как правило, ее показатели варьируются в пределах 13-25 см. Что касается дисковых насадок-культиваторов для бензотриммера, то их конструкция может быть оборудована не только парой, но и несколькими дисками с закрепленными на них лезвиями, загнутыми под определенным углом. Как правило, эти навески имеют и защитную заслонку, препятствующую попаданию земли в процессе работы устройства.

Читать также: Изобретатель никола сканворд 5 букв

Передача вращающего момента от двигателя бензотриммера на навеску выполняется посредством вала, скомпонованного в штанге. Такой узел не является взаимозаменяемым, к тому же он различается числом шлицов, имеющихся на торце штанги. Их бывает 7 либо 9. Эту особенность учитывают, подбирая навеску к имеющемуся бензотриммеру. Насадка-культиватор на мотокосу с входящим валом в 9 шлицов и штангой 26 мм крепится вместо нижнего редуктора.

Шлицевая методика соединения дисков позволяет свободу перемещения режущих деталей. Это удобно конкретно для культивирования почвы, поскольку допускает рыхление земли с широким захватом за одно прохождение. При этом нет необходимости в большой амплитуде перемещения штанги.

Из чего делают самодельные моторы для лодок

Подойдут некоторые изделия, даже неисправные, но при одном условии, что мотор у них рабочий. Даже если приобрести новую бензокосилку или шуруповерт, то это окажется намного дешевле нового лодочного мотора, останется только изделие немного доработать. Финансовый вопрос оказывается главным при решении данной проблемы, иначе уже на каждой лодке стоял бы мотор.

1. Для изготовления лодочного мотора с электроприводом придется приобрести шуруповерт или электродрель на аккумуляторах. Возможно, что у кого-то в сарае или в гараже завалялся испорченный шуруповерт или дрель. Шуруповерт использовать предпочтительнее, так как у него на выходе не такие большие обороты.

• Естественно, что тех аккумуляторов, которые установлены на электроприборах не хватит по мощности, чтобы длительное время перемещаться по водоему. В таком случае подойдет автомобильный аккумулятор на 12 V. Естественно, что и приборы нужно покупать на такое же рабочее напряжение. Мощности электроприбора в 300 W хватит для того, чтобы лодка смогла перемещаться по водоему с грузом.
• Следует решить еще и задачу понижения оборотов электроприбора. В таком случае понадобится редуктор. Особенно это актуально при использовании электродрели.
• Придется так же изготовить или купить приводной вал и гребной винт. Достоинство лодочного электромотора в том, что работает он бесшумно. К тому же, ремонт такого мотора обойдется намного дешевле ремонта классического лодочного мотора.

1. Бензиновые моторы значительно мощнее, поэтому они позволяют существенно увеличить зону облова. К тому же, их мощность не падает, как у электромоторов, да и аккумулятор имеет значительный вес и занимает полезное пространство. Можно использовать силовые агрегаты от мотокос, мотоблоков, бензопил и т. д. Следует выбирать, исходя из финансовых возможностей, величины лодки, а так же от того, какое устройство имеется в наличии.

• Больше всего для подобных целей подходят триммеры, поскольку они требуют минимальных доработок. Достаточно заменить устройство, где крепится леска и установить гребной винт, как мотор уже готов и им можно пользоваться.
• Другие силовые устройства требуют более серьезных доработок, поскольку потребуется редуктор, вал и гребной винт. К тому же, их необходимо соединить вместе.

Кроме того, что нужно сделать мотор, следует подумать о том, как его закрепить на лодке. Дело в том, что не на каждой лодке имеется транец и не каждая лодка приспособлена под установку мотора. Особенно трудно установить такое приспособление на резиновую надувную лодку.

Особенности изготовления собственными руками водометного мотора, предназначенного для лодки

В том случае, если вы желаете изготовить качественный двигатель водометного типа, то наилучшим базовым мотором может стать мотор бренда Ветерок. Ничего особенного в этом нет, так как именно этот мотор оснащен всеми необходимыми запасными элементами, которые могут понадобиться в процессе изготовления двигателя. Приобрести его можно практически в каждом рыболовном магазине или же в сети Интернет.

После того, как будет осуществлена модернизация приобретенного базового мотора, то вес водометного двигателя будет увеличен буквально на 1 кг, что не существенно для лодок любого типа. При правильном изготовлении мотора он сможет в последующем разгонять лодку до 25-30 км/час при грузоподъемности лодки в 450 кг. Для того, чтобы создать водометный двигатель из базового мотора нужно приобрести такие дополнительные элементы:

• мотор специального типа Ветерок, который оснащен фланцем;
• водосборник и его развертка;
• редуктор выпрямитель;
• сварочный аппарат;
• ступица;
• водостойкий клей;
• штуцеры;
• чертежи и схемы двигателя.

Важным нюансом перед тем, как сделать самодельный мотор, является то, что максимально ответственно нужно подойти к процессу подготовки. При безответственном подходе мотор может очень быстро выйти из строя

При выборе всех комплектующих элементов важно выбирать только надежные, чтобы мотор работал исправно

Для обеспечения проходимости на поверхности воды и так называемой маневренности лодки в последующем, в водосборнике должно быть сделано специальное углубление. Также оно позволяет уменьшить показатели гидродинамического сопротивления. Это возможно сделать только благодаря тому, что передняя кромка, находящаяся в верхней части, располагается на 35 мм выше, нежели уровень лодочного дна.

Чтобы собственноручно собрать мотор нужно иметь самый обыкновенный редуктор. Его нужно посредством использования фланца закрепить на двигателе. После этого действия в руки следует взять металлическую заготовку, на которой нужно нарисовать развертку водосборника, так называемой обечайки и лопастей в количестве 6-ти штук.

С помощью гибридных вальцов и напильника необходимо изготовить заготовки, которые будут иметь максимально правильную форму. Для этого можно использовать оправку или сделать этот процесс вручную. Для того чтобы соединить между собой поперечные и продольные швы камеры водомета и водоотвода приступают к сварочным работам. Не стоит забывать о том, что в конструкции водомета также должна быть ступица, размещающаяся на самом бобышке готового изделия.

Как только водомет будет полностью готов, его вес должен составлять порядка 20-ти кг. В продаже чертежи водометов подобного типа встречаются очень редко. Поэтому его следует создать самостоятельно или же найти в просторах Интернета.

Особенности садовых триммеров

Собранные на базе электромотора или бензинового двигателя внутреннего сгорания, ручные косилки эффективно справляются как с мягкой травой, так и с жестким бурьяном, а также мелким кустарником или валяющимися на земле сучьями деревьев. Для этого производители снабжают их набором различных приспособлений, в который наряду с триммерной струнной головкой могут входить:

• металлические или пластмассовые ножи, с помощью которых можно косить траву и сорняки;
• пильные диски, предназначенные для срезания веток, кустарников и молодых деревьев.

Однако возможности триммерных двигателей используются далеко не полностью. Ведь они, имея, как правило, высокую удельную мощность и обладая способностью работать в любом положении, позволяют значительно расширить область применения этого вида садового инструмента. Способствует этому и высокая эксплуатационная надежность триммеров.

Пошаговая инструкция

Вся работа делится на несколько этапов:

1. Подготовка вала гребного винта. Для этого штангу отсоединяют от корпуса триммера, выкручивают из нее втулки, играющие роль подшипников скольжения и извлекают гибкий вал. Затем от штанги отрезают изогнутую нижнюю часть.Данный способ уже не позволит вернуть бензотриммер в изначальное состояние. Поэтому если в дальнейшем планируется использование триммера по прямому назначению, то пилить штангу не стоит. Ее можно заменить отрезком трубы из нержавеющего материала подходящей длины. Желательно, чтобы ее диаметр соответствовал диаметру штанги. Это позволит использовать комплектные втулки и крепление вала к корпусу двигателя.
2. В штангу вставляется стальной прут, на ее концах устанавливаются втулки.
3. Получившаяся конструкция прикрепляется к валу двигателя. Самое надежное соединение — сварка. При необходимости сохранения возможности разобрать данный узел используются резьбовые муфты, переходники.

4. При помощи струбцин двигатель крепится на транце лодки. Как вариант, можно использовать прочные стальные хомуты, прикрепляемые к элементам жесткости лодки саморезами.

   Мнение эксперта
   Торсунов Павел Максимович

   Фиксируя двигатель, между ним и крепежными элементами желательно использовать прокладки из старой автопокрышки. Это снизит шумность и погасит часть вибраций.

5. С помощью штатного крепления или на переходниках штанга соединяется с двигателем.
6. Изготавливается винт. Для этого из листа металла вырезается контур винта, получившиеся лопасти изгибаются необходимым образом. В центре винта высверливается отверстие под стальной прут. Затем винт гайками или сваркой фиксируется на гребном валу.На глаз трудно определить оптимальную форму гребного винта. Лучше заранее скачать из сети один из понравившихся вариантов и уже согласно его требованиям, изгибать лопасти. Двухлопастные винты проще изготовить и от центровать чем трехлопастные. Поэтому для первых экспериментов разумнее остановиться именно на варианте с двумя лопастями. При диаметре винта порядка 100 мм и мощности двигателя в 3л.с. подобная конструкция сможет привести в движение лодку суммарной массой в 120-150 кг.
7. Поблизости от двигателя привинчивается рукоять тормоза от велосипеда. Она будет выполнять роль ручки газа двигателя.
8. Тросик газа соединяется с рукоятью велосипедного тормоза.

Завершающим этапом проверяют работоспособность получившегося лодочного движителя.
