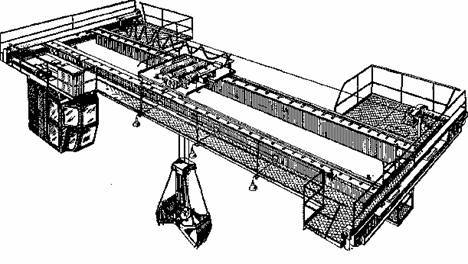

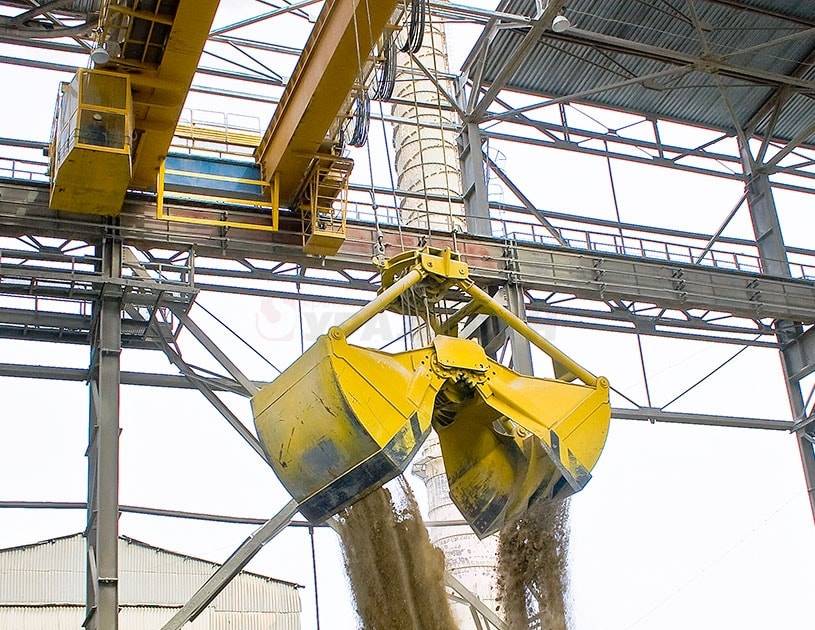

Мостовой грейферный кран

Описание принципа работы и устройства мостовых кранов разных типов

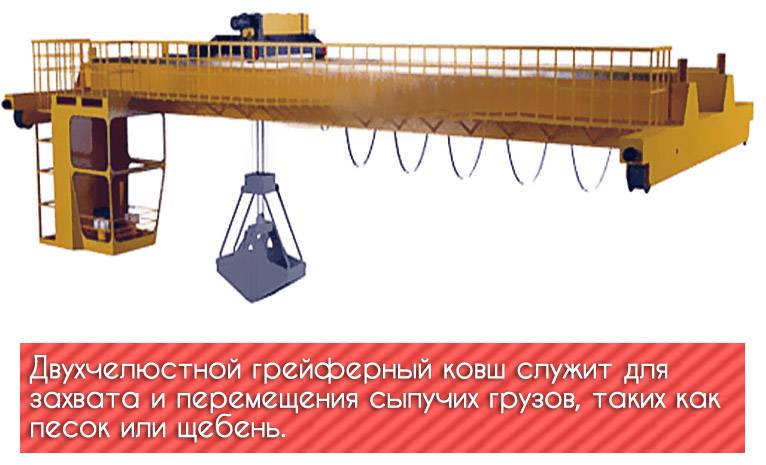

Это грузоподъемная машина, захватное устройство которой расположено на передвижной тележке (либо тали), в свою очередь перемещающейся по мосту. Последний представляет собой подвижную конструкцию, выполненную из высокопрочной стали. Мостовой кран может быть оснащен различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъема контейнеров и так далее.

Пик выпуска этих грузоподъемных машин пришелся на 80-е годы ХХ века: с конвейеров советских заводов ежегодно сходило по 6000-7000 моделей различной грузоподъемности.

С нулевых годов XXI века мостовые краны выпускаются в количестве до 1500 единиц (если считать производителей из всех стран бывшего Союза). Зато их делают специализированные заводы, разрабатывающие и предлагающие новые решения для специфических задач строительства.

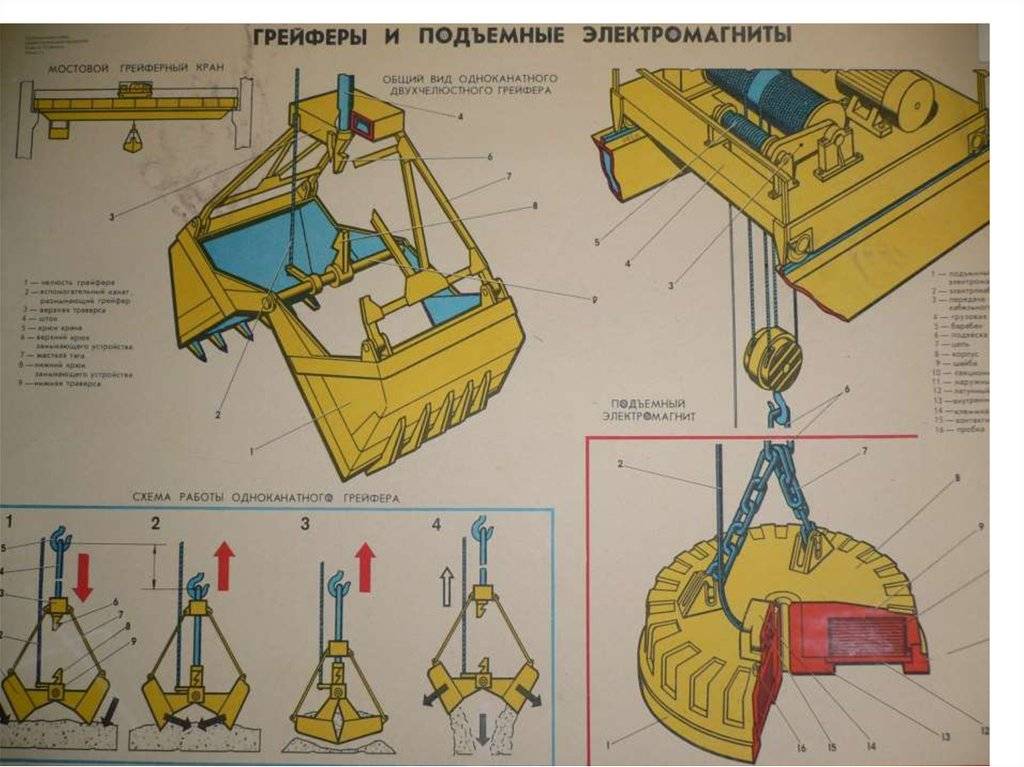

Специальные грейферы

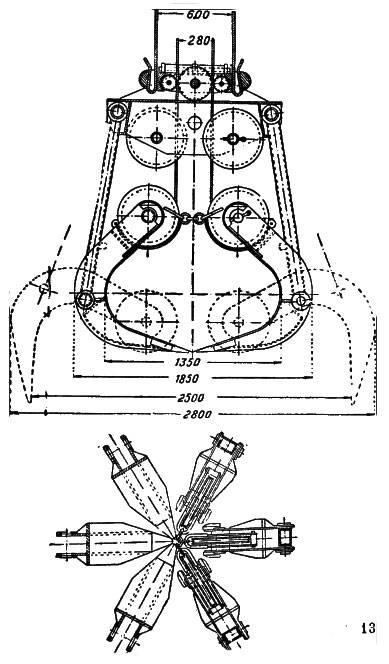

имеют особые формы челюстей в зависимости от условий работы. Многочелюстной грейфер «Полип» для перегрузки кускового материала (рис. 13) состоит из шести челюстей и головки. Связь головки с челюстями осуществлена тягами и замыкающим канатом. Независимость движения каждой челюсти достигается наличием ролика в каждой челюсти, непосредственно связанной с головкой. Равномерное распределение усилий в челюстях достигается тем, что замыкающий канат последовательно огибает ролики головки и челюстей и проходит через уравнительные ролики. Ролики головки расположены в виде звездочки. Внешнее движение челюстей ограничено кольцами. Ролики челюстей защищены обоймами. Механизм весь сварной, тяги состоят из уголков.

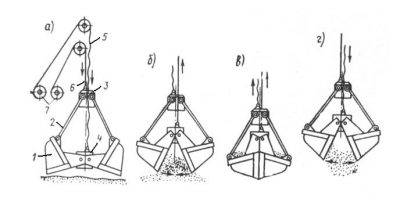

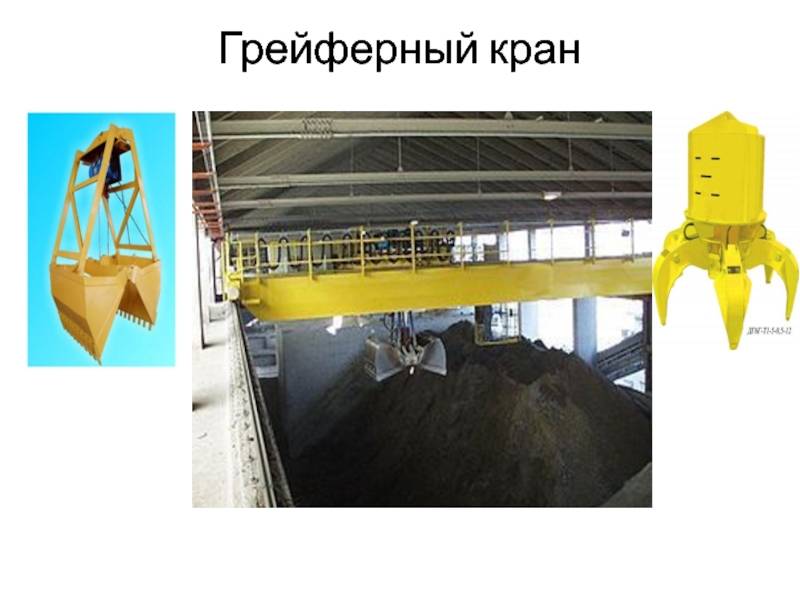

Видовые различия грейферов

Управление челюстями и передача усилия на исполнительный элемент осуществляется приводным двигателем, базирующимся на грузозахвате или вне его пределов. Передаточные механизмы координируют работу шарнирных захватов.

Разновидности по типу привода:

• Гидравлический.
• Электромеханический.
• Пневматический.
• Электромагнитный.

Оснащение приводами расширяет сферу деятельности. Независимое смыкание захватов устраняет проблему препятствий плотному охвату груза. Противодействие одной лапе компенсируется независимым движением других. Гидравлика позволяет врезаться в неподатливые породы в добывающей промышленности.

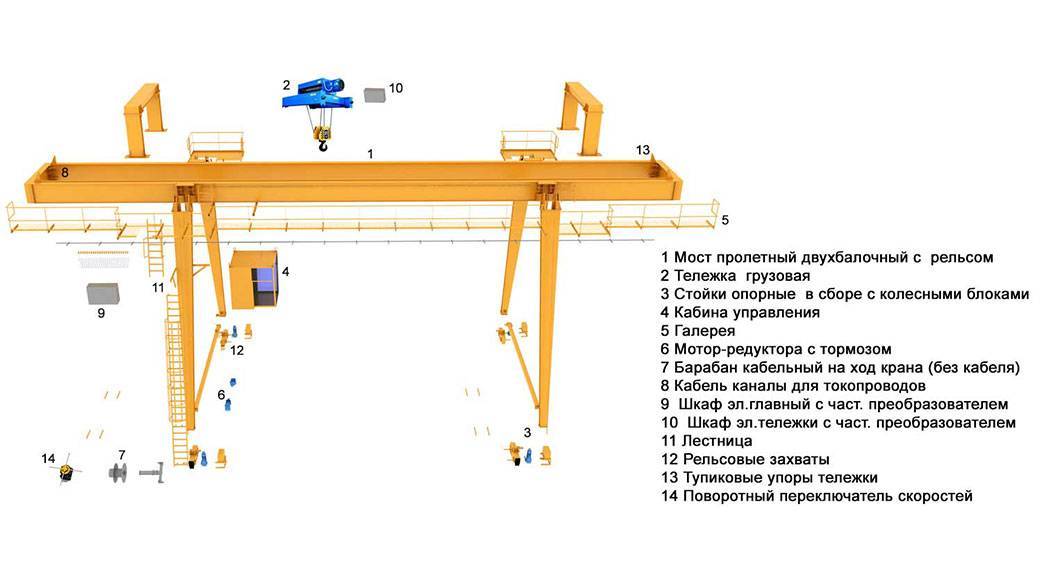

Козловой

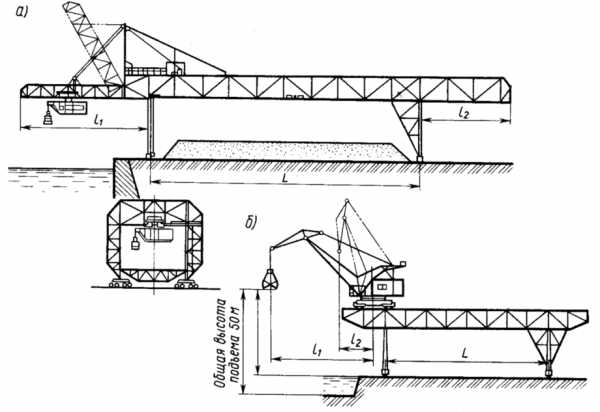

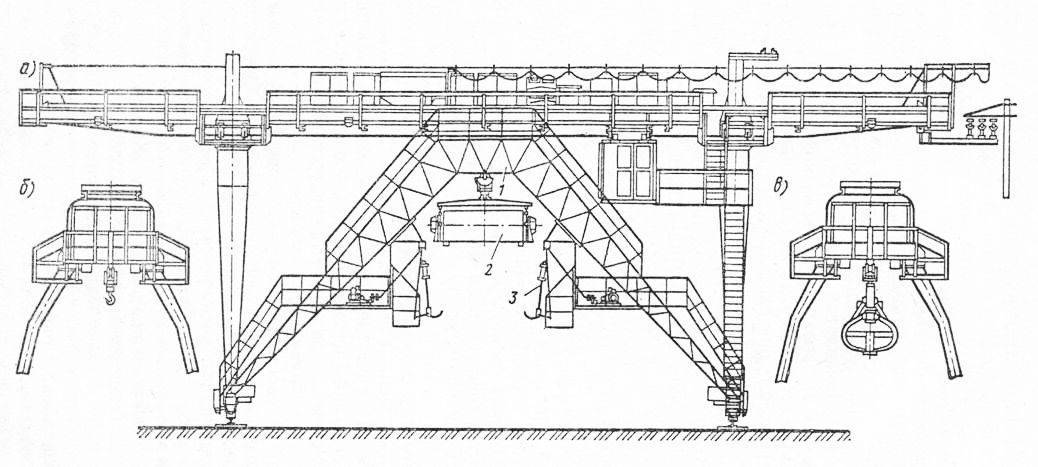

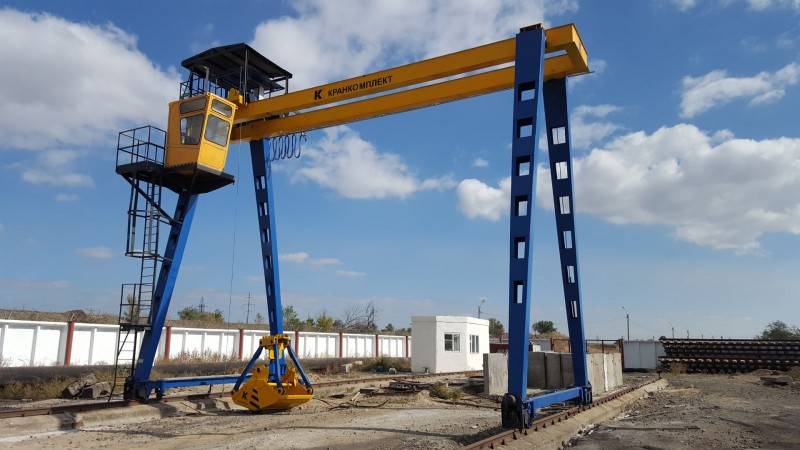

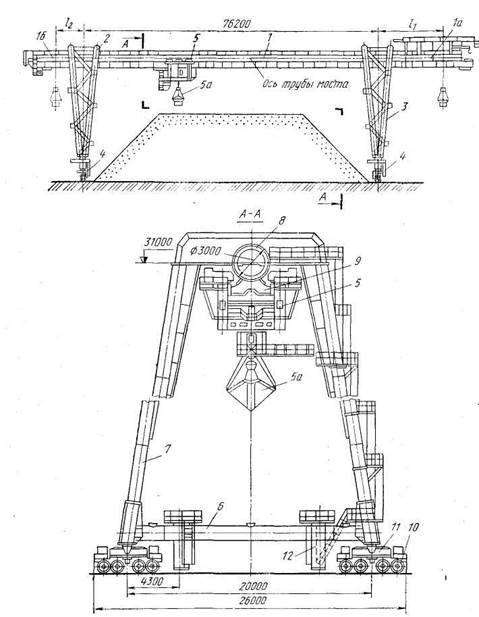

Кран козловой грейферный является разновидностью мостового. Пролетная часть машины монтируется на опорах, оснащенных колесными тележками. Узлы перемещаются по рельсовым путям, уложенным на бетонные основания. Визуально опоры напоминают козлы, что и дало кранам такое обозначение. Встречаются установки полукозлового типа, одна из сторон которых опирается на специальные стойки, а другая — на подкрановые пути.

Для перемещения установки используются механизмы передвижения, смонтированные на одноколесных или балансирных тележках. Встречаются различные конструкции редукторов и муфт для соединения выходных валов и осей колес. На тележках используются ленточные тормоза, обеспечивающие быструю остановку.

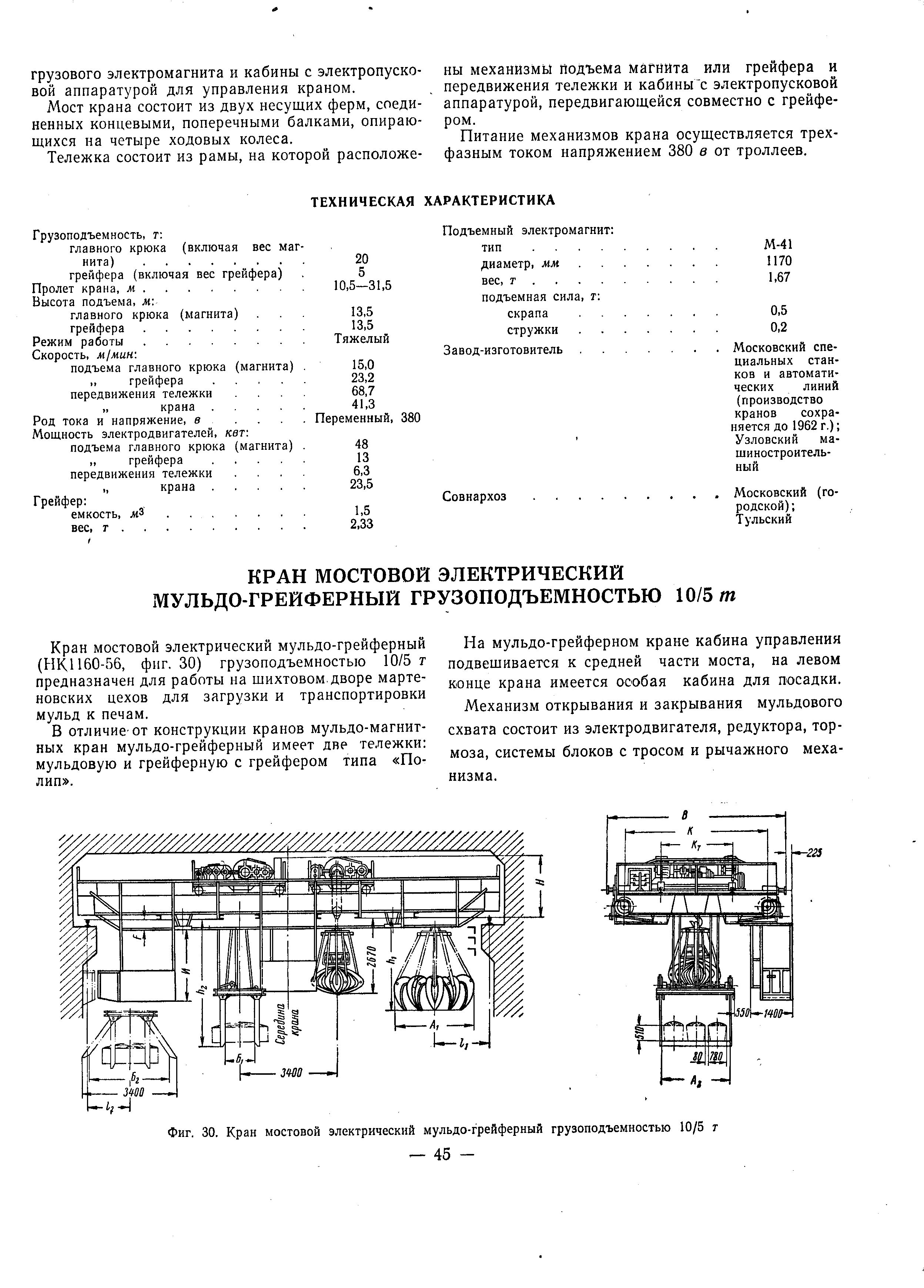

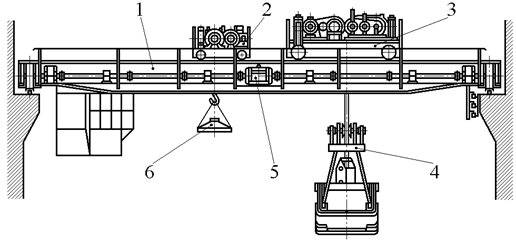

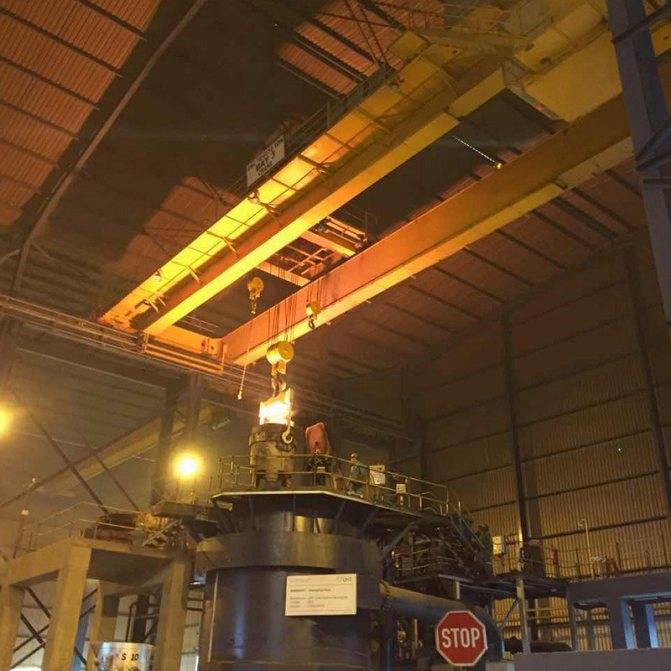

Кран мостовой мульдо грейферный

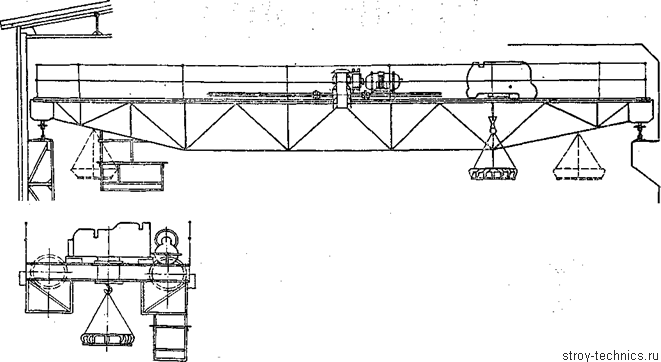

Главное отличие от общепромышленного крана – наличие мощного магнитного устройства, которое монтируется на траверс или непосредственно на сам кран. Если крепление производится к траверсу, то количество электромагнитов варьируется. Встречается два варианта формы магнитов:

1. прямоугольная (для увеличения площади прилипания и поднятия плоских, больших по площади грузов);
2. круглые (используют для поднятия и перемещения тяжелых грузов).

В данном виде кранов широко используются шихты. Кран мульдовый с грейфером или магнитом необходим для работы с электромагнитом, который обеспечивает загрузку/разгрузку мульды или металла, его переворачивание и транспортировку.

Основная сфера применения – это металлургические заводы, а именно цеха, где необходима эксплуатация мульды, а также предприятия, занимающиеся обработкой вторичного металла.

Устройство подъемного механизма

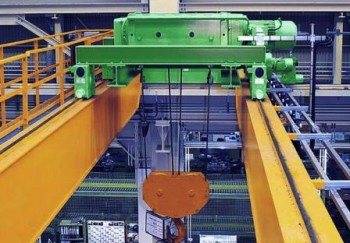

Талями в стационарном исполнении часто оснащаются также тележки двухбалочных кранов. Такая компоновка называется тельферной (или модульной) схемой. В основном она применяется на кранах относительно небольшой грузоподъемности — до 50-60 тонн. Это связано с тем, что тельферы большей грузоподъемности практически нигде в мире не производятся. Исключение составляет Китай, производящий тельферы до 100 тонн, однако продукция Поднебесной пока не пользуется широким спросом за ее пределами.

Краны талевой конструкции отличаются высокой ремонтопригодностью при определенных условиях — унификации оборудования на предприятии и наличии определенного запаса деталей. Вышедший из строя на ответственном участке работ подъемный механизм легко заменяется таким же механизмом с соседнего крана, который временно простаивает. Также краны модульной схемы отличаются большей компактностью и легкостью.

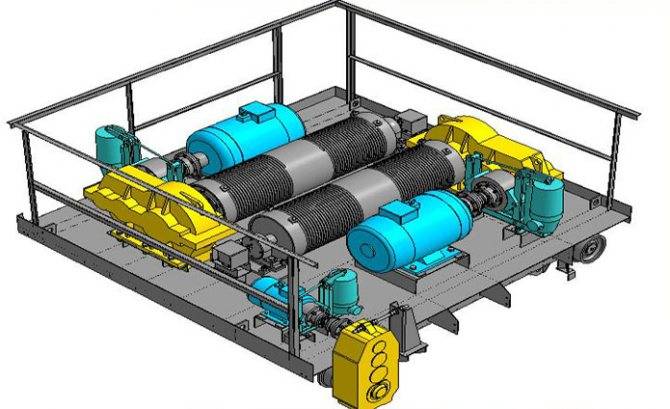

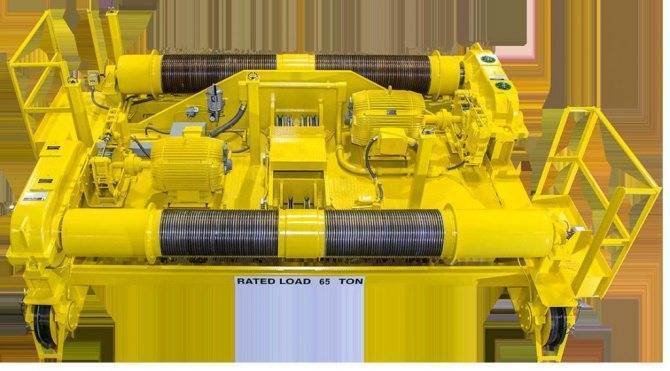

У больших двухбалочных мостовых кранов устройство тележки представляет собой так называемую развернутую схему. Грузоподъемный механизм состоит из следующих основных частей:

• электродвигателя;
• редуктора;
• упругой муфты, соединяющей двигатель с редуктором;
• тормоза (механического, гидравлического или электромагнитного;
• канатного барабана.

В случае с модульной компоновкой все составляющие «упакованы» в корпус тельфера, в развернутой же схеме все они расположены отдельно друг от друга на открытом воздухе. Это несколько затрудняет приобретение запасных частей в случае поломки. Электродвигатель производит одно предприятие, редуктор — другое и т. д. Если кран начнет ломаться в послегарантийный период — придется заключать договора с десятком различных поставщиков. Но зато конструкция мостового крана с развернутой тележкой позволяет создавать механизмы очень большой грузоподъемности — 200-300 и более тонн.

Описание принципа работы и устройства мостовых кранов разных типов

Это грузоподъемная машина, захватное устройство которой расположено на передвижной тележке (либо тали), в свою очередь перемещающейся по мосту. Последний представляет собой подвижную конструкцию, выполненную из высокопрочной стали. Мостовой кран может быть оснащен различными захватными механизмами: ковшом, магнитом, грейфером, устройством для подъема контейнеров и так далее.

Пик выпуска этих грузоподъемных машин пришелся на 80-е годы ХХ века: с конвейеров советских заводов ежегодно сходило по 6000-7000 моделей различной грузоподъемности.

С нулевых годов XXI века мостовые краны выпускаются в количестве до 1500 единиц (если считать производителей из всех стран бывшего Союза). Зато их делают специализированные заводы, разрабатывающие и предлагающие новые решения для специфических задач строительства.

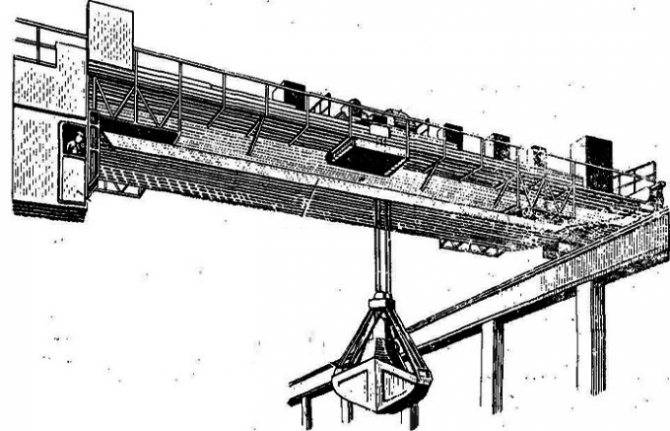

Кран грейферный – это… Что такое Кран грейферный?

кран грейферный — Кран, оборудованный грузозахватным органом в виде грейфера. [ГОСТ 27555 87 ИСО 4306/1 85] Тематики кран Обобщающие термины вид грузозахватного органа EN grabbing crane FR appareil de levage à benne pre neuse …   Справочник технического переводчика

Грейферный кран —         Подъёмный кран, грузозахватным приспособлением которого является Грейфер. Г. к. широко используются для производства погрузочно разгрузочных работ в портах, на складах промышленных предприятий, строительных площадках, ж. д. станциях и т.… …   Большая советская энциклопедия

ГРЕЙФЕРНЫЙ КРАН — грузоподъёмный кран, оборудованный грейфером …   Большой энциклопедический политехнический словарь

Мостовой кран (тип) — Мостовой кран, Франция, 2007 Краном мостового типа (англ. Overhead crane) назыв …   Википедия

ГОСТ 27555-87: Краны грузоподъемные. Термины и определения — Терминология ГОСТ 27555 87: Краны грузоподъемные. Термины и определения оригинал документа: 79. База В Расстояние между осями опор крана, измеренное по его продольной оси Определения термина из разных документов: База В 80. База выносных опор Во… …   Словарь-справочник терминов нормативно-технической документации

Крановое оборудование — Термины рубрики: Крановое оборудование Аварийное состояние кранового пути База выносных опор База крана Балласт Башня крана …   Энциклопедия терминов, определений и пояснений строительных материалов

Индексация кранов — Эта статья или раздел описывает ситуацию применительно лишь к одному региону. Вы можете помочь Википедии, добавив информацию для других стран и регионов. Индексы (краткое кодированное название)  определяют тип крана …   Википедия

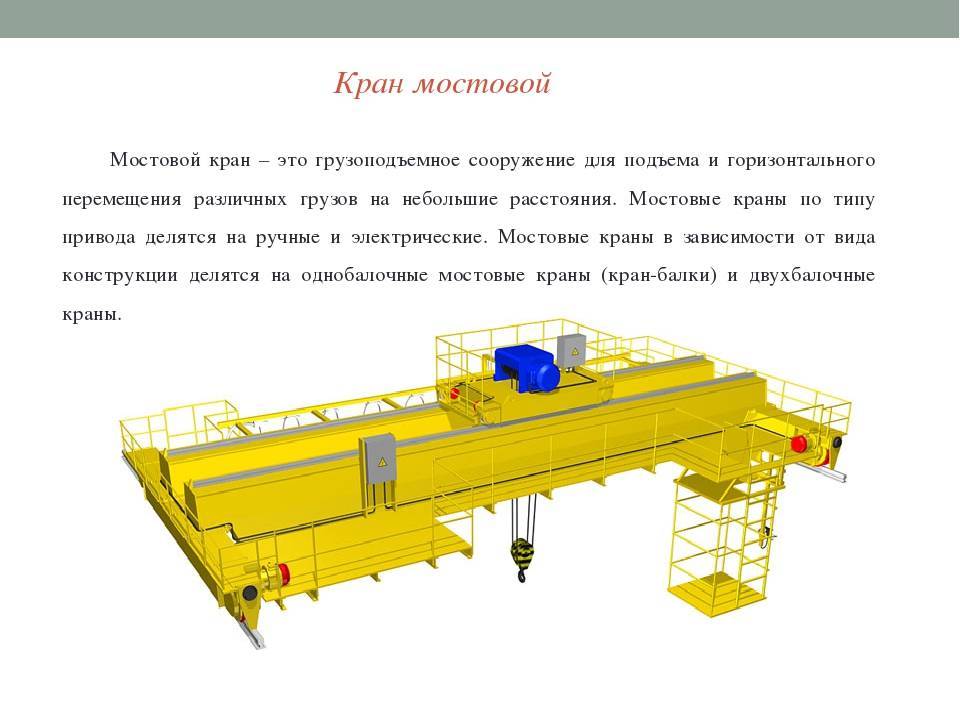

Назначение и конструкция мостового крана

Для перемещения грузов по цеху, складу, иному производственному помещению служит мостовой кран. По проложенным по стенам подкрановым путям передвигается крановый мост с закрепленной на нем грузовой тележкой, осуществляющей подъем и опускание груза.

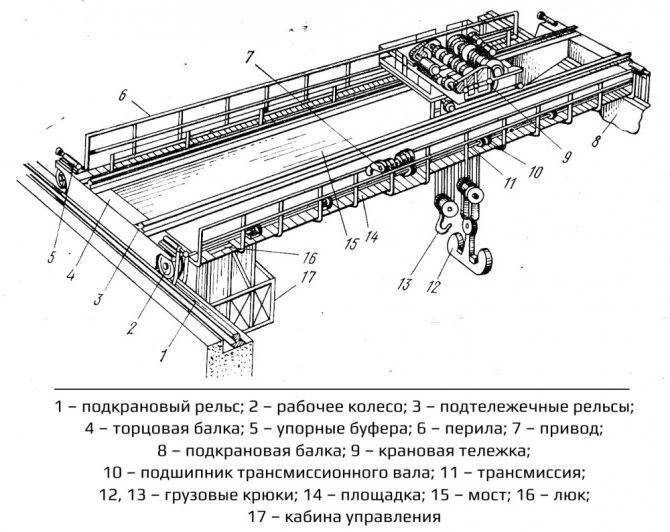

По конструкции моста краны разделяются на:

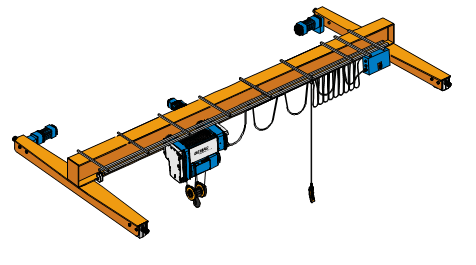

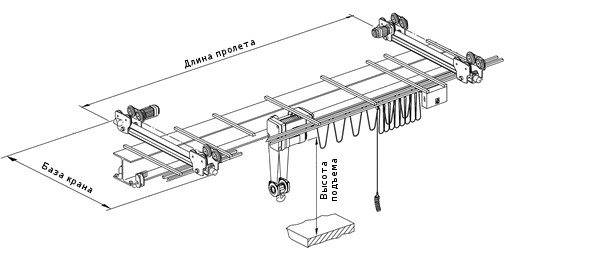

• Однобалочные. Мост состоит из одной балки двутаврового сечения, на концах которой установлены концевые балки с ходовыми колесами. В дополнение к основной грузовой тележке может устанавливаться дополнительная консольного типа. Краны этого типа отличаются небольшим весом, но и грузоподъемность у них, как правило, не превышает 10 т.

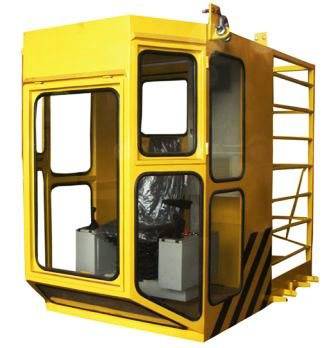

• Двухбалочные. Конструктивно мост составлен из двух жестких балок с концевыми балками, снабженными ходовыми колесами. Грузовая тележка помимо основного, может оснащаться и вспомогательными грузоподъемными механизмами. Этот тип кранов имеет большую грузоподъемность, управление осуществляется из кабины или дистанционно.

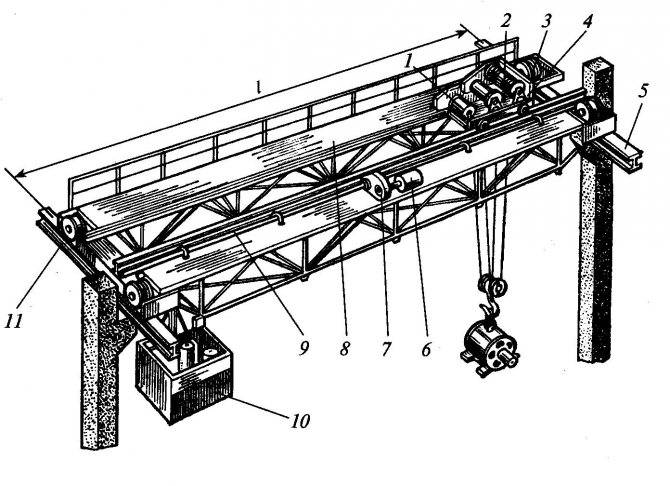

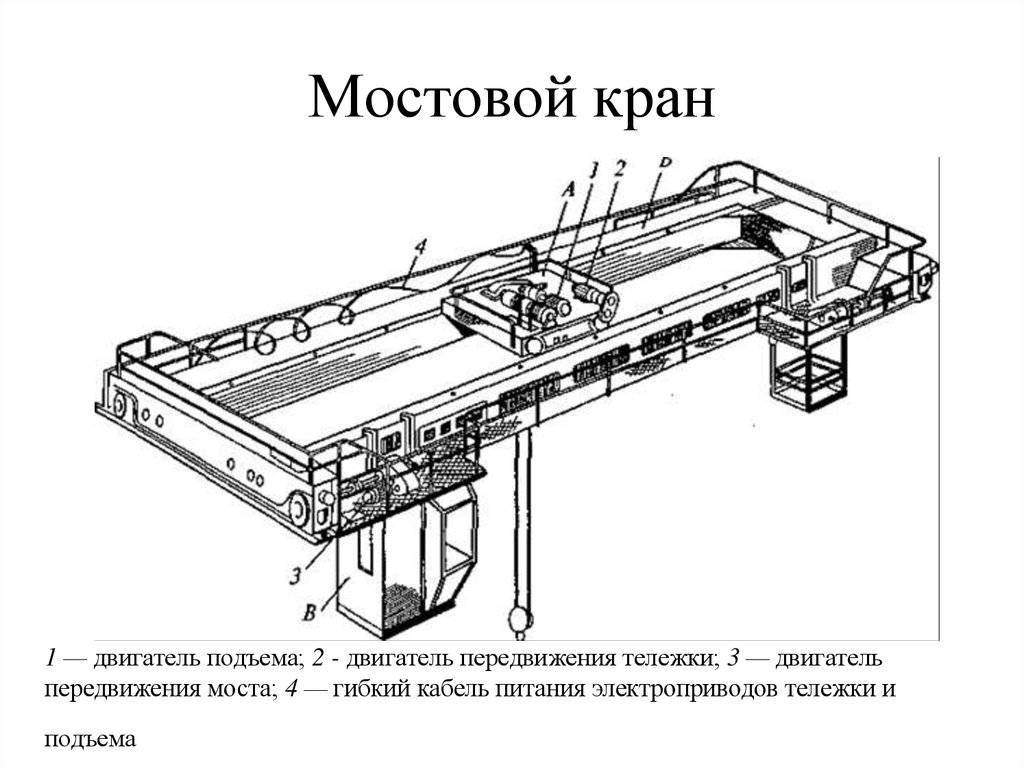

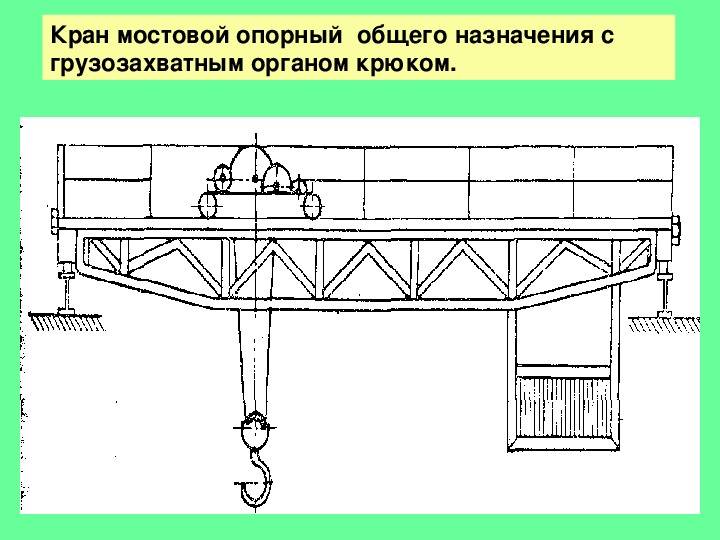

Схема мостового, подвесного крана

По типу крепления мостовые краны разделяют на 2 вида:

• Подвесные. Грузовая тележка перемещается по нижней плоскости балки моста.
• Опорные. Грузовая тележка перемещается по верхней плоскости опорной балки. Такая конструкция обеспечивает максимальную грузоподъемность.

Существует несколько типов мостовых кранов, отличных от традиционных, перемещающихся по параллельным подкрановым путям:

• Радиальный. Вращение крана осуществляется по кольцевому рельсу вокруг жестко закрепленной в центре рабочей площадки опоры.
• Хордовый. Передвижение осуществляется по кольцевому рельсу. В силу конструктивных особенностей, площадь обслуживаемого краном кольца меньше, чем у радиального при том же радиусе вращения.
• Кольцевой. Кран передвигается по двум кольцевым рельсам различного диаметра. Для исключения проскальзывания, ходовые колеса делают разного диаметра.
• Поворотный. Мост крана равен диаметру кольцевого рельса, по которому происходит перемещение. В отличие от радиального, отсутствует центральна опорная балка, и кран может выполнять погрузо-разгрузочные работы в любой точке внутри окружности, ограниченной подкрановыми путями.

Помимо основного рабочего инструмента, крюка, кран может быть оснащен грейфером, магнитным захватом.

Мостовые краны управляемые с пола

Мостовые краны различной конструкции, обладающие разнообразными техническими характеристиками, широко применяют в цехах производственных и ремонтных предприятий, а также складских помещениях и строительной индустрии. Эти устройства оснащаются различными грузозахватными устройствами в соответствии с назначением, также в них используются грузовые тележки для перемещения грузов.

Мостовые краны управляемые с пола, как правило, оснащены специальными подвесными пультами, которые позволяют контролировать три движения: подъем груза, передвижение тележки и моста. Такие устройства просты в эксплуатации, эргономичны и компактны. Они позволяют выполнять управление из любого удобного для оператора места. Все подвесные пульты обязательно оснащены:

• Кнопкой для обеспечения срочной аварийной остановки;

• Армированным подводящим кабелем;

Устройства имеют степень защищенности IP65 и выполняются во взрывобезопасном исполнении. Они работают от сети с максимальным напряжением 250 В и максимальным током 3 А. Также на подвесных пультах предусматривается возможность установки ЖК-дисплея.

Мостовые краны, управляемые с пола при помощи системы радиоуправления

Мостовые краны управляемые с пола при помощи системы радиоуправления — более дорогое оборудование, но, несмотря на это, имеют преимущества. Установка дистанционного радиоуправления позволит:

• Более точно отслеживать перемещение грузов и выполнять их позиционирование;

• Исключить из конструкции громоздкую кабину и предоставить свободу перемещения оператору;

• Убрать кабель управления, который, зачастую, требует частых ремонтов и замен;

• Обеспечить синхронное одновременное управление парой кранов, при помощи одного пульта;

• Оперативно и точно проводить рабочие операций подъёмного крана;

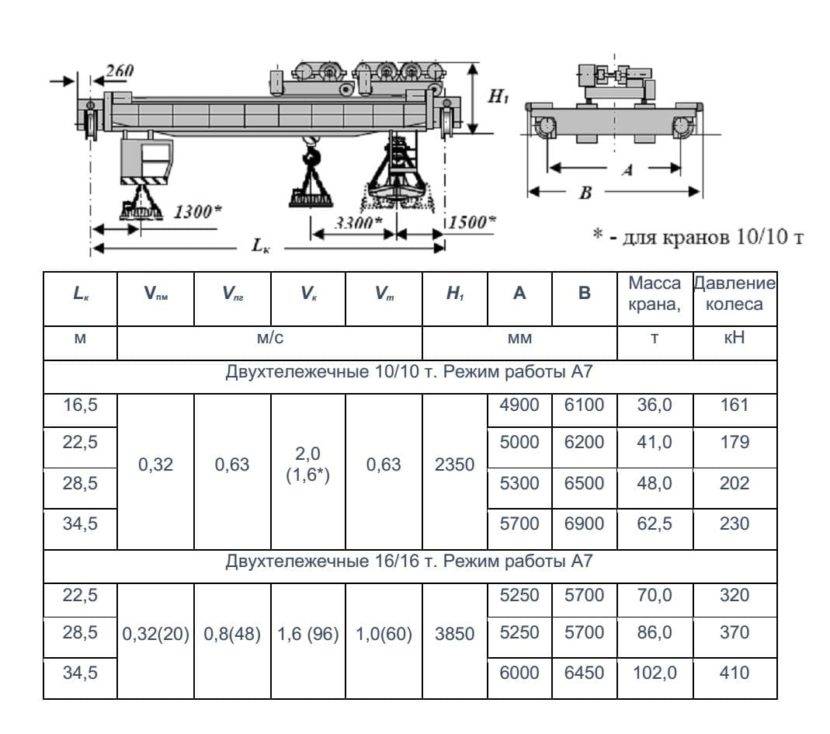

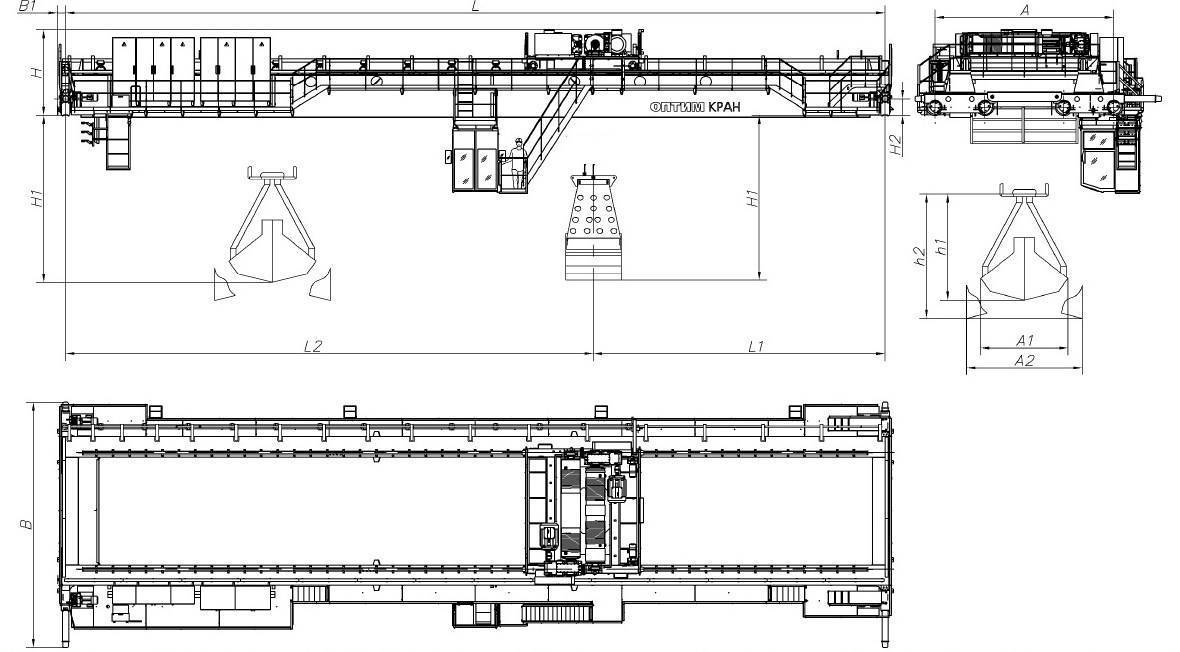

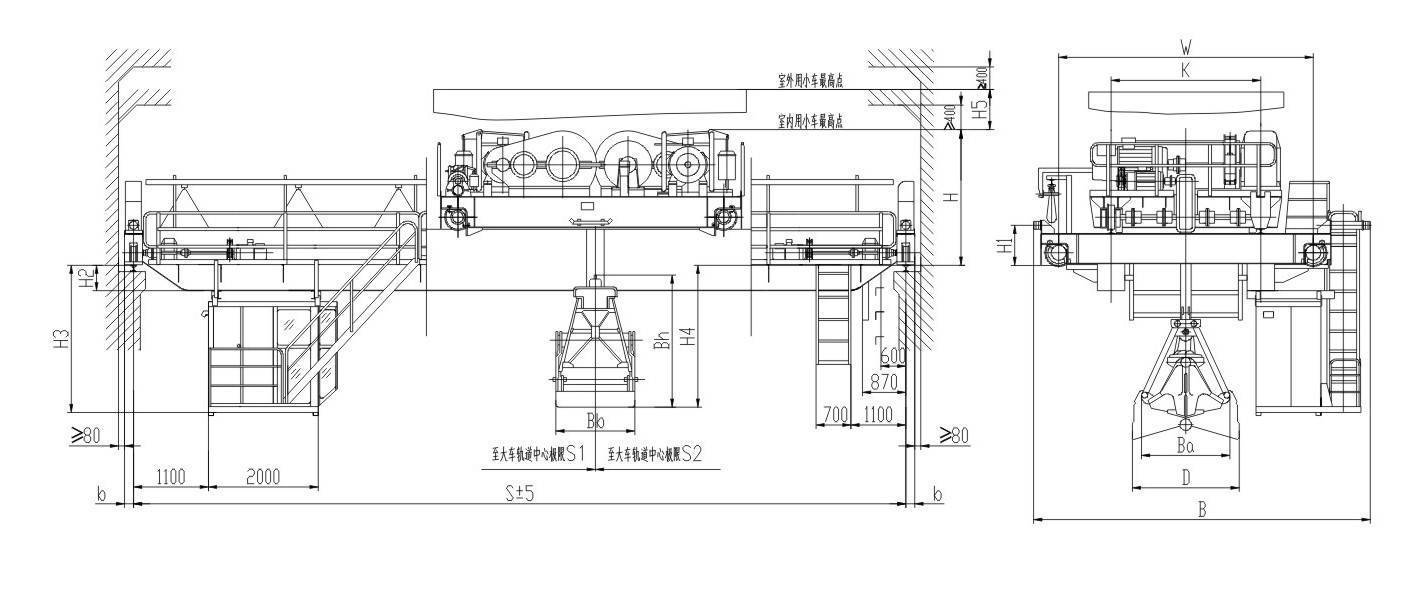

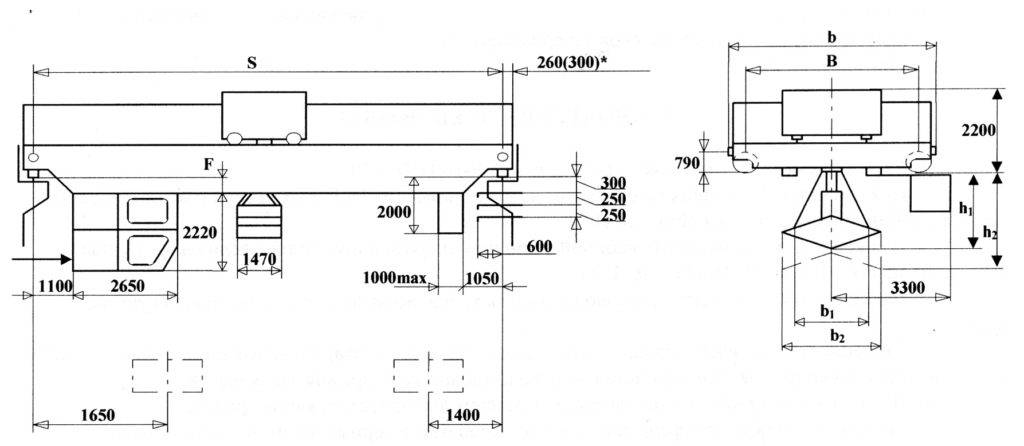

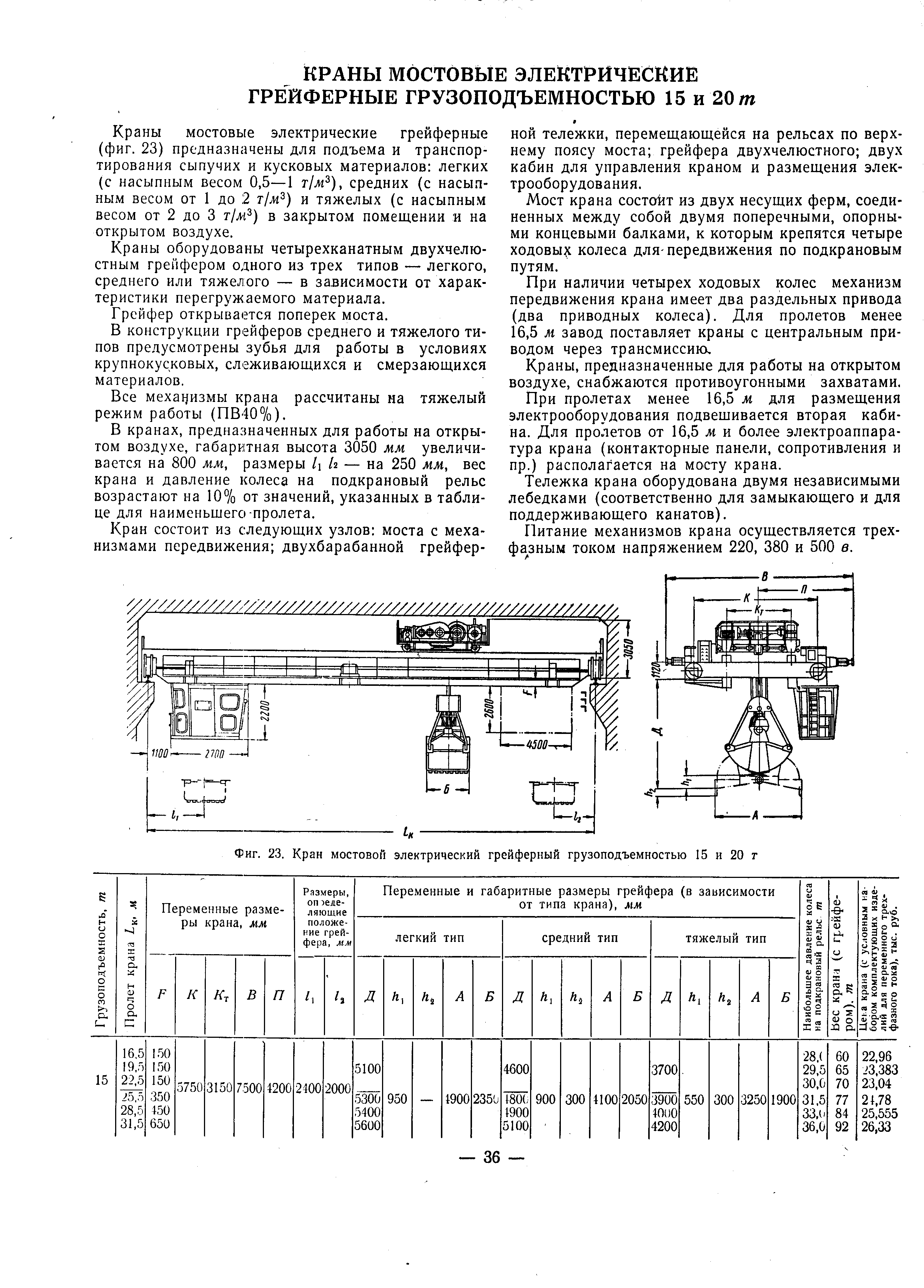

Технические характеристики грейферного крана

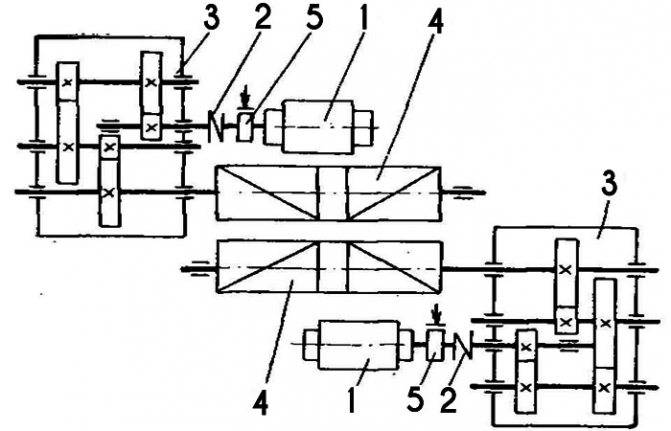

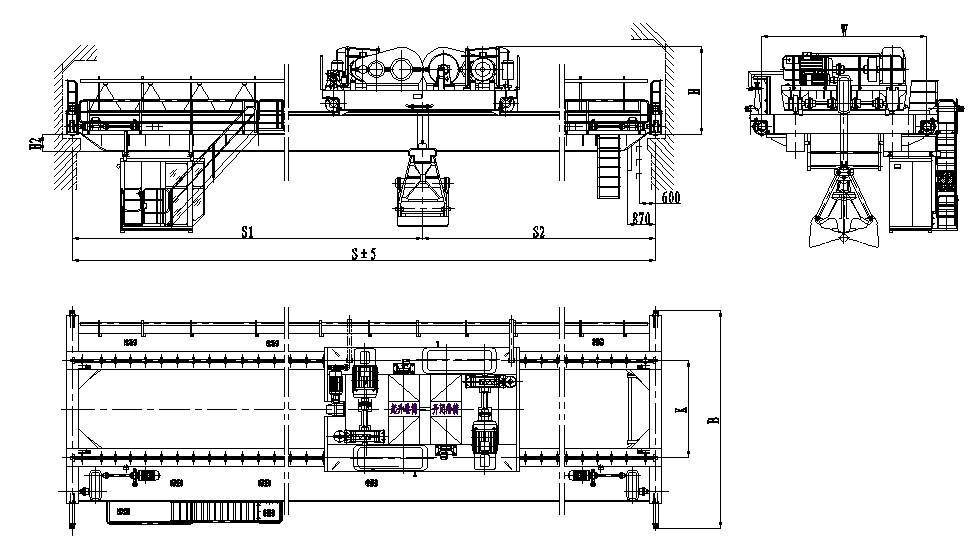

Схема механизмов тележки грейферного крана: электродвигатель , соединенный зубчатой муфтой с редуктором , барабан с левой и правой нарезками для каната и тормоз Грейферные мостовые краны востребованы и незаменимы как оборудование, с помощью которого проводятся работы на площадках открытого типа. Но они также часто используемы и в работах, которые выполняются в тяжелых температурных условиях на металлургических цехах.Основные параметры:

• Высота подъема: 24 метра;
• Скорость подъема — 48 метров в минуту;
• Скорость перемещения грейфера составляет 48 метров в минуту;
• Скорость перемещения крана достигает 96 метров в минуту.

Часто многие производители совмещают в грузоподъемном оборудовании узлы и механизмы соответственно с индивидуальными запросами заказчика. Это дает возможность варьировать определенные параметры устройств.

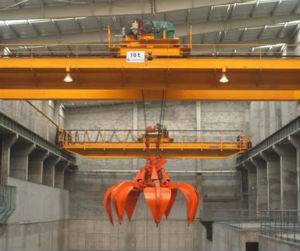

Перегрузка щебня моторным многочелюстным грейфером

Электропривод механизма мостового грейферного крана питается трехфазным стандартным переменным напряжением в 380В с частотой 50Гц. Сеть переменного напряжения имеет свойства источника напряжения.

В промышленной сети иногда могут случаться сильные скачки напряжения, поэтому важно обеспечить работоспособность установки при возможных колебаниях напряжения, а также обеспечить защиту от коротких замыканий. Для этого используется автоматический выключатель, который пособен обеспечить защиту двигателя от возможного короткого замыкания, как со стороны нагрузки, так и со стороны питающей сети

Для этого используется автоматический выключатель, который пособен обеспечить защиту двигателя от возможного короткого замыкания, как со стороны нагрузки, так и со стороны питающей сети.

Управление краном осуществляется непосредственно оператором-крановщиком, поэтому управление достаточно простое , оно позволяет легко управлять торможением и разгоном крана, а еще осуществлять фиксированный режим работы на заданной скорости перемещения.

Механизм подъема груза

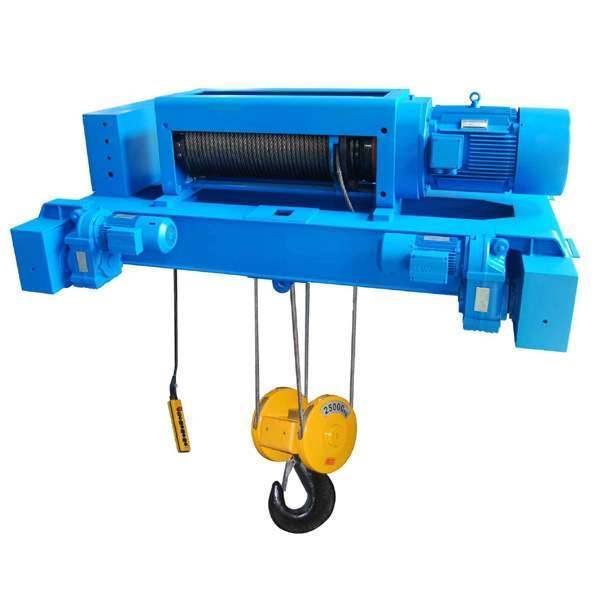

Механизмы подъема груза располагаются на крановой тележке. Механизмы подъема груза располагаются на крановой тележке. Все тележки комплектуют несколькими механизмами подъема груза. Это для тяжелых грузов, средних и совсем легких.
