Кузнечные молоты

Классификация и виды

В зависимости от типа применяемого энергоносителя различают следующие виды описываемых агрегатов:

  1. Паровоздушный молот, который использует энергию перегретого пара.
  2. Пневматический молот, энергоносителем у которого выступает сжатый воздух.
  3. Гидравлический молот, деформирующий заготовку силой потока рабочей жидкой среды (воды или масла).
  4. Гидровинтовой молот, где, наряду с энергией жидкости применяется и механическая энергия.
  5. Механический молот, для которого реализован принцип непосредственного преобразования потенциальной энергии/работы в кинетическую.

Гидравлический молот Паровоздушный молот


Пневматический молот

Классификацию производят также и по технологическому назначению; это определяет особенности конструкции молотов. В частности, ковочный молот имеет отдельно стоящие стойки, а паровоздушный молот отличается исполнением стоек, соединённых с шаботом при помощи крепёжных, подпружиненных деталей.

Принцип компоновки всех молотов — в основном вертикальный. Немногочисленные варианты горизонтальных бесшаботных молотов — импакторов – особого распространения не получили. Причина – сложность удержания нагретой заготовки во время её обработки давлением. В то же время сотрясения грунта и фундамента при этом значительно уменьшаются, что делает работу на таком оборудовании более комфортной.

Молот кузнечный

Характеристики и применение кузнечного механического молота

Современные кузнечные работы максимально механизированы и автоматизированы. В наше время практически невозможно себе представить изготовление изделий и заготовок из металла без применения современного кузнечного оборудования.

Конструктивно механический молот для кузни выполнен в виде машины ударного типа, использующей кинетическую энергию падающего молота. Станок может применяться для выполнения следующих операций:

  • – вытяжка. Представляет собой увеличение длины поковки за счет уменьшения ее поперечного сечения;
  • – осадка – это операция, обратная вытяжке: поперечное сечение заготовки увеличивается, а её длина уменьшается;
  • – гибка. Для её осуществления, в большинстве случаев, производят местный нагрев заготовки;
  • – пробивание или прошивание отверстий. Выполняется при помощи прошивня (разновидность пробойника);
  • – рубка. Эту операцию выполняют топорами.

Конструкция и принцип действия кузнечного механического молота

Конструкцию кузнечного механического молота рассмотрим на примере ковочного молота МА4129А.

Перечень составных частей ковочного молота МА4129А:

  • 1. станина;
  • 2. привод;
  • 3. управление;
  • 4. ограждение;
  • 5. маслопровод;
  • 6. электрооборудование.

Рассмотрим принцип действия.

Энергоносителем (рабочим телом) машины служит сжатый воздух, который вырабатывается в компрессорном цилиндре.

Кривошипно-шатунный механизмом, который получает движение от электродвигателя через клиноременную передачу, сообщает возвратно-поступательное движение поршню компрессора.

Компрессорный и рабочий цилиндры молота соединены друг с другом каналами. Взаимосвязь цилиндров и контакт с атмосферой осуществляется посредством кранов. Управление этими регуляторами осуществляется педалью или рукояткой управления.

Сжатый воздух, попадая через каналы в рабочий цилиндр “в”, приводит в движение бабу “а”, которая наносит удары по заготовке.

Типы кузнечных механических молотов

Для обеспечения работы молота в качестве рабочего инструмента применяются бойки вырезные и штампы. Принцип такой машины, как кузнечный молот устройство которого было описано выше, следующий – к бабе крепится верхняя часть штампа или ударного бойка, а к шаботу – соответственно нижние части. Заготовка будущего изделия размещается в нижней части штампа или бойка. Формообразующий процесс происходит при механическом ударе подвижной верхней части молота по заготовке

Всю кинетическую энергию принимает на себя основание молота, поэтому так важно при установке кузнечного молота залить прочный фундамент

Все кузнечно-штамповочные молоты подразделяются на основные типы устройства:

  • 1. молоты кузнечные пневматические
  • 2. паровоздушные молоты
  • 3. гидравлические молоты
  • 4. газовые молоты, обладающие повышенной скоростью ковки штампов и заготовок
  • 5. бензиновые молоты, которые работают на парах смесей бензина или газа с воздухом (принцип двигателя внутреннего сгорания)
  • 6. взрывные кузнечные молоты
  • 7. приводные молоты механические
  • 8. рессорно-пружинные молоты. В них упругая рессора выполняет две функции:
  • -преобразует вращательное движения электродвигателя в прямолинейное возвратно-поступательное падающих частей;
  • -является накопителем потенциальной упругой энергии, которая ускоряет их движение вниз;
  • 9. молоты электромагнитные.

Основные технические параметры кузнечных механических молотов

В документации на кузнечные механические молоты приводятся следующие основные параметры:

  1. -энергия удара;
  2. -номинальная масса падающих частей;
  3. -частота ударов в минуту;
  4. -размеры зеркала бойков;
  5. -габаритные размеры молота;
  6. -параметры питающей электросети;
  7. -мощность электродвигателя;
  8. -гарантийный срок эксплуатации;
  9. -масса молота.

Какие бывают виды ручных молотов?

По форме части для удара кувалды делят на три типа: тупоносые, остроносые продольные и остроносые поперечные. Тупоносыми молотками кузнецы выполняют основную ковку. Ручники бывают шарообразными, продольными, поперечными. Шарообразные молотки используют для придания заготовкам округлых форм. Для получения многогранных форм применяют молотки-обжимки. Кузнецы часто используют безынерционные молотки и деревянные киянки.

Фабрика кованой мебели «Металлдекор» производит кованую интерьерную мебель, аксессуары, предметы быта. Кузнецы изготавливают изящные кровати, стулья, столы, диваны, прихожие, мебельные гарнитуры. Производят ограды, беседки, скамейки, фонари и другие изделия для дома и приусадебного участка. По желанию клиента мебель куется по индивидуальным заказам. На каждую вещь дается гарантия.

Устройство механизма кузнечного молота

На первом этапе сборки механизма кузнечного молота изготавливают рычаг. На один его конец монтируют боек, другой оснащают противовесом.

При этом конструкция рычага может выполняться как в сборном, так и монолитном виде. Как правильно сделать рычаг, можно более детально рассмотреть в предложенном видео материале.

Исключить выгибание рычага в момент сильных ударов позволит применение полосовой стали, но никак не трубы. При этом сталь должна иметь толщину не менее чем 25 мм, ширину около 70 мм.

Для этого в готовое отверстие вставляется и приваривается сегмент трубы, она будет выступать в качестве подшипника.

При 70-ти мм ширине стальной полосы отверстие должно иметь такой диаметр, чтобы до края полосы оставалось 8-10 см, что позволит исключить преждевременный ремонт установки из-за деформации рычага в этом месте.

Поэтому в качестве трубы для изготовления «подшипника» можно взять 50-ти мм изделие.

Перекладина для устройства рычага берется с таким диаметром, который позволит ему свободно вращаться на оси, но при этом не «болтаться».

ВАЖНО ЗНАТЬ: Применение вертикального фрезерного станка по металлу

Видео:

Чтобы рычаг кузнечного молота в ходе рабочего процесса не сместился, что потребовало бы производить ремонт в самый неподходящий момент, его дополнительно фиксируют шпильками.

Крепежные элементы устанавливаются за счет радиальных отверстий.

С помощью сварки один край рычага оснащается молотом, второй – противовесом.

Ударник обязательно должен быть изготовлен из инструментальной высокопрочной стали, в противном случае толку от такого бойка будет мало.

Возможности кузнечного станка

Мастера изготавливают элементы кованой мебели, предметы быта, ограждения, осветительные приборы, аксессуары для интерьера и другие изделия художественной ковки.

На молотах выполняют операции по деформации деталей из металла:

  • гибка заготовок, иногда с подогревом в горне;
  • удлинение;
  • плющение;
  • осадка, сжатие (действие обратное удлинению);
  • рубка детали на части топорами;
  • прошив отверстий (на шток одевают пробойник).

Для нагрева заготовок используют печь или горн. В нем поковки нагревают до 1200 °C и более.

Без знания устройства и назначения кузнечного горна, выполнять горячую ковку невозможно.

Для холодной достаточно набора инструментов и станка без профиля или штампа.

Опытным мастерам известны все секреты и этапы художественной ковки. Используя технику декоративной ковки, кузнецы создают мебельные гарнитуры, аксессуары, ограждения, мостики, беседки.

Изготавливаем механический молот

Наиболее доступный по конструкции – механический молот рессорного типа: он компактен, и может быть достаточно производительным: эл. привод может обеспечить до 200…300 ходов в минуту.

Самодельный кузнечный молот рессорного типа с электрическим приводом состоит из:

  1. Эл. двигателя, управляющим вращением кривошипного вала.
  2. Исполнительного механизма для получения колебаний.
  3. Рессоры (используют автомобильную, не имеющую трещин и расслоений металла).
  4. Бойка с системой направляющих элементов.
  5. Станины Т-образного типа.
  6. Шабота или нижней плиты, где производится собственно ковка.

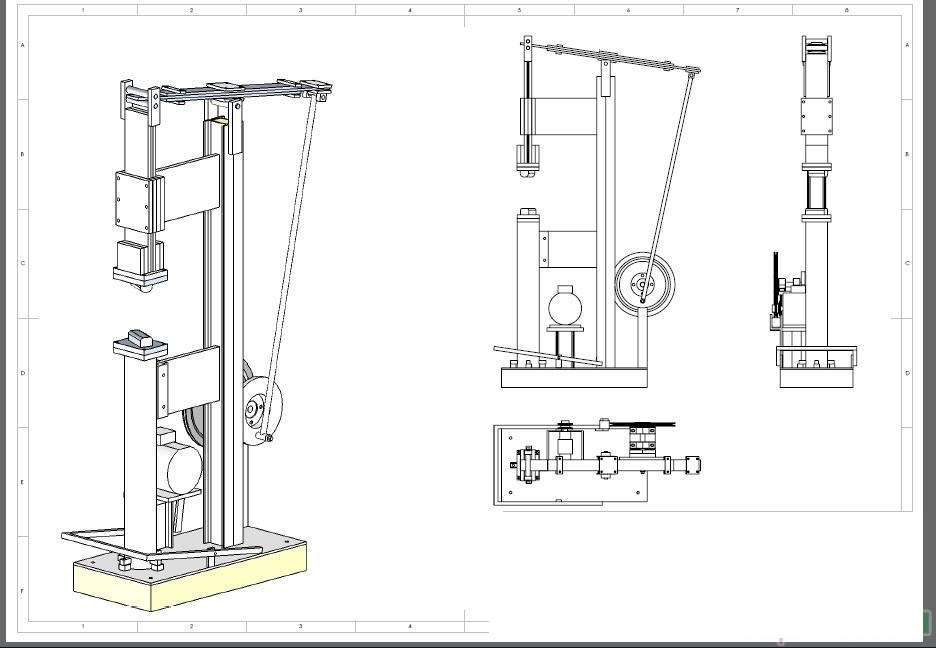

Чертеж общего вида самодельного кузнечного молота

Ручной механический молот с доской/ремнём включает в себя:

  1. Две замкнутые сверху стойки с направляющими пазами.
  2. Бойка с посадочным местом под передающий элемент.
  3. Шабота.
  4. Механизма подъёма с фиксатором (можно использовать обычную трещотку от блокировочных приспособлений грузоподъёмных лебёдок).
  5. Ремня или доски, которые соединяется сверху с бойком (в качестве материала доски принимают обычно дуб или лиственницу).

Чертежи оборудования обычно указываются в привязке с его фактической производительностью и мощностью, поэтому подбор оптимальной массы лучше выполнять после изготовления всех остальных узлов.

Последовательность сборки механического молота заключается в следующем. К выходному концу вала эл. двигателя присоединяют (можно муфтой) конец вала кривошипно-шатунного механизма. Далее посредством рычага к нему крепят рессору, которая должна иметь колебание в опорах. К рессоре шарнирно прикрепляется боёк, после чего производится регулировка направляющих (посадка в отверстии должна предусматривать зазор не менее 1,0…1,5 мм).

На завершающем этапе проверяют действие кривошипного узла и, при необходимости, уменьшают свободных колебаний рессоры (за счет ужесточения её крепления в опорах).

Сделать самодельный кузнечный молот не так сложно, если тщательно проработать чертежи применительно к конкретным условиям использования ковочного оборудования.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Установка кузнечного молота

После того, как был сделан своими руками механизм для изменения формы металлопрофиля, его необходимо надежно установить. Самое главное в этом процессе – основа и фундамент. Фундамент необходимо сформировать из бетона, в основу которого уложить армированную горизонтальную сетку. Это поможет надежно укрепит механизм и обеспечит его основанию неподвижность.

Для обработки металла в кузни обязательно потребуется их нагрев с помощью горна, который можно изготовить самому.

Сделать наковальню возможно с помощью нехитрого инструмента и достаточного количества свободного времени. Наградой за потраченное время будет изделие, которое сделано максимально удобным для кузнеца.

У вас есть желание заняться кузнечным делом, но нет кузницы. Сделать ее самому не составит особого труда. Ведь все необходимые инструменты и приспособления легко найти в гараже любого мужчины. Немного свободного времени – и кузница готова!

Какие станки для холодной ковки используются в настоящее время для изготовления элементов ковки на производстве и в кузнице? Вы узнаете цены на новые и б/у, а также плюсы и недостатки китайских станков.

Принцип работы и разновидности

В наиболее удачных конструкциях используется два вида энергии — потенциальная и кинетическая. Потенциальная

определяется массой бойка m, ускорением свободного падения g и высотой h, с которой боёк перемещается вниз. Реализация только этой составляющей привело бы к непомерному увеличению высоты подъёма.

В свою очередь, реализуемая кинетическая энергия

зависит не столько от массы, сколько от скорости v соударения с деформируемым металлом. Таким образом, исходными параметрами должны быть:

Кроме того, с точки зрения производительности ковки большое значение имеют также число ударов в единицу времени, и закрытая высота в плане (параметр важен для выяснения предельных размеров заготовки, которую можно разместить в ковочном пространстве).

В качестве энергоносителей принимают сжатый воздух, пар, а также разнообразные механические устройства. Не всё из вышеперечисленного годится для самодельной разработки. Однозначно не подходит, например, пар, поскольку для этого придётся специально строить котельную станцию. Ряд механических систем — ремень, цепь, доска — также неприемлемы из-за высокой сложности, а также необходимости использования дефицитных и дорогих компонентов. В частности, для приводной доски потребуется высококачественная древесина бука, кедра или ясеня (да и эти породы не выдержат более 40…50 часов эксплуатации). Ещё большей конструктивной сложностью обладают кузнечные молоты с ремнём или цепью.

Они и будут рассмотрены далее.

Конструкции с пневмоприводом

Рисунок-1 Пневматическое исполнение.

Машины могут быть простого и двойного действия. Во втором случае инструмент дополнительно разгоняется за счет повышенного давления, которое создаётся компрессором, при помощи специального распределительного устройства — золотника. Золотник управляет агрегатом, обеспечивая подачу энергоносителя в полость над бойком.

Для самодельного изготовления более подходят варианты с одним цилиндром, где движение происходит в одной полости. Оборудование получается достаточно простым с конструктивной точки зрения, и при наличии мастерской вполне может быть изготовлено своими руками.

Цилиндр при этом может быть открыт либо сверху, либо снизу. (по месту расположения компрессорного поршня). Действуют оборудование следующим образом.

При цилиндре, открытом сверху, движение от электродвигателя передается кривошипному валу, который жёстко связан с поршнем компрессора. Поршень, который при помощи штока соединён с инструментом, в это время находится внизу, на наковальне. При перемещении компрессорного поршня вверх, под ним создаётся разрежение, которое захватывает шток, и вынуждает его увлекаться по направляющим вверх.

При прохождении кривошипного вала через своё верхнее положение компрессорный поршень начинает двигаться вниз, и сжимает воздух, который находится в пространстве между поршнями. Энергия и ход определяются размерами этого пространства, массой подвижных частей и давлением, которое создаёт воздухонагнетающая установка.

Схема с цилиндром

открытым сверху, несколько сложнее. Она включает в себя:

  1. Рабочий поршень.
  2. Компрессорный поршень.
  3. Шток.
  4. Боёк.
  5. Управляющий рычаг.
  6. Шатун.
  7. Кривошип.
Как работает

При цилиндре, открытом сверху, компрессорный поршень может свободно скользить по штоку, отрабатывая ту траекторию, которая задаётся ему рычагом чрез кривошипно-шатунный механизм. Таким образом, ход будет зависеть не только от разрежения в полости, но и от веса подвижных частей. У такой техники имеется существенный недостаток — повышенный износ рычагов, которые работают в условиях постоянных вибраций, при резко изменяющихся нагрузках.

Система управления одноцилиндровыми конструкциями такова. В системе управления имеются две рукоятки. Одна предназначена для реверсирования привода кривошипно-шатунного механизма (впрочем, здесь можно установить управляющий датчик хода). Перемещая рукоятку подачи сжатого воздуха можно управлять интенсивностью удара, поскольку при определённом положении рукоятки объём рабочего пространства — а, следовательно, и мощность удара — разные.

Установка инструмента

Необходимо уделить должное внимание надежной установке кузнечного молота

Это не менее важно, чем его изготовление. Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока. Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс

Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс

Бетонное основание под ним должно быть очень прочным и надежным, так как сила удара падающей части довольно высока. Пол может быть разрушен, и молот придется переустанавливать, а это достаточно трудоемкий процесс.

Кузнечный молот устанавливается на собственный фундамент. Его необходимо армировать горизонтальной сеткой. Правильная установка — это залог неподвижности инструмента, а неподвижность, в свою очередь, обеспечивает его точную работу и безопасность мастера, который будет с ним работать.

Не стоит экономить на бетоне. Лучше переплатить за более высокую марку, чем пострадать от падения молота или снизить качество работы инструмента из-за подвижности и неустойчивости.

https://moyakovka.ru/youtu.be/yXy4R-Udz0U

Вы можете самостоятельно изготовить и другие приспособления, необходимые в работе кузнеца: кузнечный горн, наковальню и даже станки для холодной ковки. На начальном этапе предприятия изготовление всех приспособлений собственноручно позволит вам значительно сэкономить, так как стоимость промышленного оборудования для кузницы очень высока.

Молот самодельный: супермолот

Смастерить самодельный кузнечный молот для ковки металлоизделий будет легче, если разделить все операции на несколько этапов в следующей последовательности:

  • подготовка основания для монтажа кузнечного пресс молота;
  • конструирование рамы станка с рессорами;
  • сборка рабочего механизма;
  • установка самодельного устройства.

Важно! Конструкция кузнечного молота во многом зависит от его вида. В домашних условиях реально изготовить механический вариант, а вот электрический или гидравлический молот сконструировать самостоятельно крайне проблематично

Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

Чертежи

Изготовить кузнечный молот своими руками можно в условиях мастерской или гаражной постройки

Но перед работой важно определить актуальные размеры агрегата, описать все его составляющие детали, что в последствие позволит определить вес изделия и его функциональные возможности

Для этого потребуется составить самостоятельно или найти в интернете чертежи и схему сборки такой конструкции с детальным описанием всех ее частей.

На заметку! Легче изготовить своими руками кузнечные молоты механического типа, исходя из классификации подобных агрегатов, по характеру применяемой силы.

Фундамент

После создания чертежа устройства для ковки переходят к формированию фундамента. Самодельный кузнечный молот нужно установить на ровную площадку, подготовленную заранее. Это необходимо для нормальной работы устройства и устранение риска его опрокидывания при эксплуатации.

Электрическая схема кузнечного молота.

В месте монтажа конструкции нужно выкопать яму актуальных размеров. Ее дно тщательно посыпают песком со щебнем, поливают водой и трамбуют. Поверх осуществленного слоя песчаной подушки монтируют армирующий каркас, для чего применяется арматура с диаметром 12-14 мм.

Крайне важно не забыть при этом про перевязку, которую осуществляют каждые 250-300 мм. Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

  • цемент марки м400;
  • щебенка фракции 10-20;
  • песок.

Заливку следует осуществлять за один раз, постоянно уплотняя массу. Это позволит избежать образования пустот внутри фундамента.

На завершающем этапе изготовления основания под самодельный молот для ковки в незастывший бетон стоит установить анкерные болты, на которые впоследствии дополнительно зафиксируется агрегат.

Рама

Самодельный кузнечный молот при сборке требует наличия сварочного аппарата, с помощью которого собирается рама конструкции. Ее изготавливают из профильных труб или иного вида металлопроката, обладающего высокой прочностью.

Для дополнительной устойчивости изделия нужно установить распорки, а также поперечные балки.

Сборка молота

В начале работы потребуется собрать раму агрегата и выполнить ее монтаж на подготовленное основание. Нижние салазки фиксируются анкерными болтами с гайками, а остальные направляющие и перемычки привариваются к ним с помощью сварочного аппарата.

Вал вставляется в стойки, а потом на него крепят рычаг с молотом. Аналогично собирают привода с педалью или рычагом.

Он выполнит функции амортизатора при ударах молота о наковальню. Наковальня изготавливается из обрезка рельсы или швеллера, но желательно с закаленной лицевой частью. После осуществления сборки конструкции ее красят.

Устройство рамы конструкции для кузнечного молота

Для изготовления рамы используют швеллер. Обычно его параметры выбирают, исходя из того, какие изделия будут подвергаться обработке. Как правило, для бытового оборудования подходит швеллер 12х8 см.

ВАЖНО ЗНАТЬ: Использование 3D фрезерно гравировальных станков по металлу

Расстояние, на которых отрезки швеллера будут располагаться друг от друга, выбирается с учетом величины наковальни – оно может быть 80-100 см.

В качестве металлических распорок используют либо такой же швеллер, либо железную трубу.

При этом распорку в передней части станины – будущее местоположение наковальни, необходимо монтировать под швеллера.

Так как именно передняя часть кузнечной установки в ходе рабочего процесса будет подвергаться сильным нагрузкам.

Распорка задней части установки должна привариваться вблизи верхнего уровня швеллеров.

Принцип работы пневматического молота

Сама схема работы пневматического молота выглядит следующим образом. Привод устройства осуществляется посредством поступающего в компрессорный цилиндр воздуха. Когда воздух поступает в цилиндр, он подвергается сжатию за счет работы самих компрессоров, а так же разряжается. Все это достигается благодаря специальному поршню, который является основным рабочим элементом компрессорного цилиндра. Поршень воздействует на воздух за счет осуществления движений возвратно-поступательного характера, сжимая и разряжая его таким образом.

Сам же поршневой механизм приводится в работу за счет действующего на него электрического двигателя. Воздушный поток, который подвергается обработке за счет поршня, не является жесткой связью, а лишь создает так называемую подушку упругого типа, для того, что бы движение от компрессорного поршневого механизма передавалось к поршню рабочего типа. Число ударов которое совершает молот за минуту равняется числу ударов с которым работает кривошип. Боек подвижного типа крепится на рабочей бабе, а неподвижный боек укреплен на шаботе.

Последовательность действий

Рассмотрим схему работы с простым молотом.

  • Для выполнения удержания оператор переводит рукоятку в заданное положение. Обе камеры заполняются воздухом, ударник не касается наковальни, но при этом двигатель не выключается.
  • При подъеме рукояти цилиндр и верхняя камера заполняются воздухом, а нижняя камера изолируется. Сначала поднимается ударник, а затем боек.
  • Для выполнения непрерывных ударов оператор переводит рукоятку в заданное положение. Цилиндр и обе камеры компрессора изолируются. При опускании поршня ударник поднимается или опускается. Мощность удара регулируется рукояткой.
  • Для выполнения разового удара оператор перемещает рукоятку в положение непрерывных ударов, а возвращает в положение удержания.

Молот самодельный: супермолот

Смастерить самодельный кузнечный молот для ковки металлоизделий будет легче, если разделить все операции на несколько этапов в следующей последовательности:

  • подготовка основания для монтажа кузнечного пресс молота;
  • конструирование рамы станка с рессорами;
  • сборка рабочего механизма;
  • установка самодельного устройства.

Важно! Конструкция кузнечного молота во многом зависит от его вида. В домашних условиях реально изготовить механический вариант, а вот электрический или гидравлический молот сконструировать самостоятельно крайне проблематично

Но перед подробной инструкцией, указывающей, как сделать кузнечный молот, следует отметить важность создания чертежа будущей конструкции

Чертежи

Изготовить кузнечный молот своими руками можно в условиях мастерской или гаражной постройки

Но перед работой важно определить актуальные размеры агрегата, описать все его составляющие детали, что в последствие позволит определить вес изделия и его функциональные возможности

Для этого потребуется составить самостоятельно или найти в интернете чертежи и схему сборки такой конструкции с детальным описанием всех ее частей.

На заметку! Легче изготовить своими руками кузнечные молоты механического типа, исходя из классификации подобных агрегатов, по характеру применяемой силы.

Фундамент

После создания чертежа устройства для ковки переходят к формированию фундамента. Самодельный кузнечный молот нужно установить на ровную площадку, подготовленную заранее. Это необходимо для нормальной работы устройства и устранение риска его опрокидывания при эксплуатации.

Электрическая схема кузнечного молота.

В месте монтажа конструкции нужно выкопать яму актуальных размеров. Ее дно тщательно посыпают песком со щебнем, поливают водой и трамбуют. Поверх осуществленного слоя песчаной подушки монтируют армирующий каркас, для чего применяется арматура с диаметром 12-14 мм.

Крайне важно не забыть при этом про перевязку, которую осуществляют каждые 250-300 мм. Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

Раствор бетона готовят в пропорции 1:2:3, для чего потребуются следующие материалы:

  • цемент марки м400;
  • щебенка фракции 10-20;
  • песок.

Заливку следует осуществлять за один раз, постоянно уплотняя массу. Это позволит избежать образования пустот внутри фундамента.

На завершающем этапе изготовления основания под самодельный молот для ковки в незастывший бетон стоит установить анкерные болты, на которые впоследствии дополнительно зафиксируется агрегат.

Рама

Самодельный кузнечный молот при сборке требует наличия сварочного аппарата, с помощью которого собирается рама конструкции. Ее изготавливают из профильных труб или иного вида металлопроката, обладающего высокой прочностью.

Для дополнительной устойчивости изделия нужно установить распорки, а также поперечные балки.

Сборка молота

В начале работы потребуется собрать раму агрегата и выполнить ее монтаж на подготовленное основание. Нижние салазки фиксируются анкерными болтами с гайками, а остальные направляющие и перемычки привариваются к ним с помощью сварочного аппарата.

Вал вставляется в стойки, а потом на него крепят рычаг с молотом. Аналогично собирают привода с педалью или рычагом.

Он выполнит функции амортизатора при ударах молота о наковальню. Наковальня изготавливается из обрезка рельсы или швеллера, но желательно с закаленной лицевой частью. После осуществления сборки конструкции ее красят.

Назначение отбойных молотков с пневмоприводом

  • строительные работы различных видов, которые предусматривают разрушение кирпичных или бетонных сооружений, стен и конструкций, проведение прочих демонтажных работ разной степени сложности;
  • формирование дорожного покрытия – дробление твёрдого грунта, разрушение асфальта;
  • горнодобывающая промышленность.

К достоинствам пневматики можно также отнести: высокую надёжность, долговечность в эксплуатации, простоту и значительную дешевизну конструкции.

Эти критерии, делают пневмоинструмент, привлекательным и по сей день, особенно по сравнению с его электрическими аналогами.

Единственным минусом пневматического инструмента является строгая привязка к компрессору, который нагнетает воздух под давлением.

Особенности применения молотов иных типов

Пневматический молот, устанавливаемый в единичном количестве, обычно снабжается индивидуальной компрессорной установкой. Такой пневмомолот не отличается высокой массой падающих частей, а потому может использоваться для ковки небольших изделий. Пневмомолот имеет как правило, С-образную станину, которая скрепляется для жёсткости боковыми стойками. Штамповочная зона пневмомолота, таким образом, открыта с трёх сторон, что облегчает его обслуживание.

Гидравлический молот имеет ограниченное применение. Часто используют гидравлические ковочные агрегаты в горячей листовой штамповке, при обработке малопластичных в холодном состоянии сплавов титана. Скорость движения штампа в гидравлических молотах ниже, что объясняется различиями в показателях плотности масла/воды в сравнении с воздухом/паром. Гидравлический исполнительный механизм предполагает повышенные требования к герметизации уплотнений, в остальном его устройство принципиально не отличается от иных схем рассмотренных установок.

Механические приводы кузнечных машин ударного действия – с ремнём, доской, либо рессорно-пружинный — ныне встречаются редко, поскольку в этом случае дополнительная энергия в зону деформации подведена быть не может. Их устройство довольно просто, но КПД низок.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
