Кромочный фрезер — ручной инструмент по дереву

Устройство

Производством ручных кромочных фрезеров (или, иначе – триммеров) занимаются несколько популярных в данном сегменте брендов – DeWalt, Makita, Virutex, однако принципиальное устройство рассматриваемого электроинструмента – однотипное:

  1. Приводной коллекторный электродвигатель, обязательно – с низким пусковым моментом и числом оборотов от 3000…6000 мин-1 до 20000…26000 мин-1. Двигатель снабжается системой воздушного охлаждения.
  2. Вал, размещённый в подшипниках качения, к торцу которого посредством зажимной гильзы крепится кромочная фреза – основной вид инструментальной оснастки, хотя, в принципе, к кромочному фрезеру подойдут и некоторые другие инструменты.
  3. Подъёмное устройство, предназначенное для соединения и рассоединения вала с двигателем (ручные триммеры не оснащаются муфтой, поскольку в этом случае их массе заметно возрастёт).
  4. Опорная база или подошва с роликовыми направляющими – устойчивое основание, на которое опирается триммер при использовании.
  1. Фиксатор, при помощи которого исключается превышение допустимого диапазона хода кромочной фрезы.
  2. Предохранительный щиток, предотвращающий попадание мелкой стружки и опилок в глаза работающему.
  3. Прорезиненная ручка, вблизи которой обычно монтируются органы электронного управления инструментом, обеспечивающие плавное увеличение и снижение оборотов вала.

В комплект кромочного фрезера часто включаются также переходные штанги, предназначенные для использования оснастки с иным диаметром посадочной части, запасные щётки, пылесборник и т.д.

Бытовые кромочные фрезеры сравнительно небольшой мощности (до 750…1000 Вт) предназначены для ручного удержания при использовании, поскольку не отличаются большим весом. Для профессиональных и полупрофессиональных моделей (например, Makita rt0700cx2, DeWalt 26200 и ряда других) потребуется обязательная установка на рабочий стол или верстак.

Что делает кромочный фрезер? Область применения

Есть несколько видов работ, где будет полезен данный инструмент:

  • Врезка петель. Осуществить врезку петель можно при помощи стамески, но если в доме есть фрезер, то он значительно упростит эту работу.
  • Фрезерование по шаблону. Если в распоряжении мастера имеется обгонный кромочный фрез, у которого подшипник расположен сверху, то он сможет без труда отфрезеровать материал вокруг шаблона. Это подходящий вариант для тех случаев, когда требуется делать много одинаковых заготовок.
  • Создание фигурных кромок. С этой задачей отлично справится острая твердосплавная фреза.
  • Удаление кромок после оклеивания. Благодаря электроинструменту можно получить качественную и аккуратную кромку, которая не будет нуждаться в обработке.
  • Срезание заглушек. Мастеру в этом деле пригодится модель с прямой фрезой. После прохода кромочным фрезером владельцу останется лишь немного подшлифовать место заглушки. Конечно, вместо этого можно использовать стамеску или пилку. Но если нужно выровнять много заглушек, то электроинструмент значительно сэкономит время.
  • Резка. Стать полноценной заменой циркулярной пилы фрезер не сможет, но он вполне сгодится для небольших резов. Нужно лишь следить, чтобы мотор устройства не работал под большой нагрузкой. При необходимости сделать глубокий пропил, рекомендуется использовать более мощный электроинструмент.
  • Художественная резьба. Благодаря малому весу и габаритам фрезер отлично подходит для создания узоров и надписей на изделиях из дерева. Имея достаточно опыта, мастер сможет с помощью электроинструмента создавать потрясающие по красоте вещи.
  • Инкрустация. Чтобы разместить деталь на одном уровне с деревянной поверхностью, нужно сделать выборку небольшой глубины. Создание отверстий. С помощью кромочной модели можно легко просверлить, например, отверстия для штифтов на полке.

Получается, что кромочный фрезер по дереву имеет достаточно широкую область применения. Он легкий и компактный, поэтому им очень удобно пользоваться во многих видах работ.

Разнообразие фрез для триммера по дереву

Во многом возможности окантовочного фрезера зависят от той оснастки, которую подключат к аппарату. Именно фрез особой формы дают в результате те пазы, кромки и фаски, которые требуются в соответствии с дизайном и конструкцией мебели.

Среди большого ассортимента фрез можно выделить такие классы, как:

  1. Круглая. Позволяет делать ровную кромку, выводя угол с плоскостью. С её помощью также можно сделать закругление в зависимости от диаметра рабочей части, обычно это диапазон от 2,5 мм до 2 см.
  2. Конусная. Срезает угол кромки, образуя фаску с необходимым скосом. Самые распространённые конусные фрезы стачивают край под 45°.
  3. Дисковая. После применения этой фрезы в боковой грани заготовки остаётся паз, который обычно используется для установки различных элементов – зеркал, стёкол, вставок, а также для соединения с другими деревянными элементами на клей.
  4. Фальцевая. В процессе обработки образует ступеньку. Подходит для создания соединительных кромок для стыковки с другими узлами и деталями.
  5. Галтельная. Геометрически представляет собой полусферу. При вращении придаёт кромке вогнутую форму заданного радиуса и кривизны. Используется для декоративного фрезерования.
  6. Калёвочная. Результат противоположен применению галтельной фрезы. После обработки оставляет скруглённую кромку. Незаменима при создании безопасных кромок.
  7. Профильная. Имеет сложную форму. После применения боковая грань приобретает тот вид, который предусмотрен проектом. Применяется в декоративной деревообработке.

Большая часть фрез изготавливается из инструментальной стали высокой твёрдости. Для таких пород древесины, как дуб или ясень применяются специальные твердосплавные фрезы с напайками из карбида вольфрама.

Разновидности ручных фрезерных станков

Ручные фрезеры классифицируются по:

  • Типу использования – бытового и профессионального применения.
  • Назначению – универсального и узкопрофильного типа использования.
  • Конструкции.

Тип использования инструмента определяют его технические характеристики и функциональные возможности. Профессиональные модели могут быть узкопрофильными, когда с их использованием возможно выполнение определённых видов операций, а универсальные – это аппараты бытового и профессионального применения, с помощью которых можно выполнять различные виды операций по обработке древесины.

Кромочный фрезер является узкопрофильным инструментом

По конструкции и видам выполняемых операций ручные фрезерные станки классифицируются следующим образом:

  • погружные (вертикальные или штанговые) – устройства универсального назначения, наиболее распространённый тип инструмента данного вида;
  • кромочные (окантовочные) – узкопрофильные модели, используются для нарезки пазов, канавок, снятия фаски на деревообрабатывающих производствах;
  • ламельные – предназначены для нарезки пазов;
  • присадочные (дюбельные) – используются на мебельных производствах для сверления парных отверстий под шканты.

Присадочные фрезеры удобны при изготовлении корпусной мебели

Фрезеры по дереву ручные какой лучше – это решает каждый пользователь индивидуально, в соответствии с назначением инструмента и характером его использования.

Общая информация

Изделие представляет собой аппарат, который работает от электрического двигателя. Питание осуществляется от однофазной сети, но в некоторых случаях допускается применения аккумуляторных батарей. На вале электромотора фиксируют цангу, она необходима для плотного крепления фрез и сверл. При помощи необычной конструкции, изделие устанавливается под прямым углом, с возможностью контроля вращающейся головки. Благодаря этой опции человек самостоятельно контролирует глубину обработки.

Фрезер используется большинством плотников, так как позволяет провести большой спектр работ:

  • Обрезка;
  • Создание пазов и шлицов;
  • Сверление;
  • Профилирование кромки;
  • Выполнение декоративных рисунков или надписей на поверхности;
  • Нарезка шипов.

Фрезер способен заменить десятки ручных инструментов: от стамесок до пилы. Конечно, это поможет сэкономить деньги, но использовать только этот прибор нельзя, он может стать вспомогательным решением, но никак не полноценной альтернативой. Однако некоторые плотники, при обустройстве мастерских, покупают такое оборудование одним из первых, совместно с электрическим рубанком и циркуляркой.

Виды фрез для ручного фрезера по дереву

Работа прибора по обработке древесины невозможна без одной важной детали – режущей насадки или фрезы. Существует большое разнообразие этих элементов по типу выполняемых операций:

  • пазовая фреза по дереву для ручного фрезера, которая нужна для выборки пазов;
  • профильная, необходимая для простой обработки;
  • конусообразная для проведения работ под углом;
  • дисковая, также применяемая для прорезывания пазов;
  • калёвочная для равнения кромочного края;
  • фальцевая, при помощи которой происходит удаление четверти;
  • галтельная для изготовления галтелей на краях;
  • фреза «ласточкино гнездо», применяемая для шиповых соединений.

Максимальная укомплектованность фрезами – залог большого количества выполняемых операций

Статья по теме:

Важные технические характеристики

Основные технические параметры, которые имеют значение при работе:

  1. Мощность электродвигателя. Мощный фрезер легко, без перегрузок выполняет мелкую выборку и справляется с глубокой. Издержки – более высокие расход энергии, вес и стоимость. В продаже есть фрезеры мощностью от 500 Вт до 2 500 Вт.
  2. Число оборотов. Чем выше обороты, тем чище обработка. Обратная сторона преимущества – чем выше обороты, тем меньше сила вращения фрезы, больше нагрузка на подшипники шпинделя. Максимальные обороты современных фрезеров – от 20 000 об/мин до 33 000 об/мин.
  3. Вес. Для ручного инструмента это имеет значение, так как с тяжелым инструментом работать труднее. Он менее маневренный, устают руки. В продаже есть фрезеры весом от 1,2 кг до 6,5 кг. Вес зависит не только от мощности. На качественных моделях используются дорогие легкие и прочные магниево-алюминиевые сплавы, на более дешевых – тяжелый чермет.

Hammer FRZ710 PREMIUM

Универсальная модель с вертикальной базов и рукоятью в комплектации. В качестве вертикального варианта мощности прибора недостаточно: он будет работать на пределе и быстро выйдет из строя. Глубина погружения в дерево всего 3 см, а также нет плавного опускателя, поэтому применять кромочный фрезер данной модификации стоит только по прямому назначению.

По мнению мастеров, к сильным сторонам модели можно причислить:

  • высокую мощность мотора в 710 Вт;
  • хорошая скорость вращения – до 30 тыс. об./мин;
  • есть регулировка скорости вращения и плавный запуск прибора;
  • предусмотрена фиксация шпинделя;
  • вес всего 1,75 кг.

К минусам можно отнести слабую работу в качестве вертикального фрезера.

Какие бывают фрезеры

Выпускаются разные виды инструмента. Отличаются они назначением и областью применения. От выполняемых функций зависит тип конструкции.

Погружной (вертикальный или штанговый)

Названием данный вид фрезера обязан направлением головки, которая двигается вверх и вниз в рабочем состоянии. Режущий элемент как бы погружается в поверхность древесины во время прохода по двум направляющим штангам.

Инструмент применяют для выполнения стандартных фрезеровочных задач: пазы, желобки, канавки, отверстия, округление торцов, снятие фаски, формировка профиля кромки. Область применения – преимущественно в домашних хозяйствах и небольших производственных цехах.

Аккумуляторный кромочный фрезер Makita DRT50Z

Кромочный (окантовочный или триммер)

Узкопрофильный инструмент, функции которого ограничиваются формировкой окантовки на деревянных заготовках. Оборудование также делает выемки, канавки, пазы, снимает фаску. Фрезер хорошо работает на таких типах древесины, как фанера, ламинат, шпон.

Используется агрегат на деревообрабатывающих производствах, в мебельных цехах. При ежедневной работе на предприятии окупается. Для частного применения не подходит из-за высокой цены и ограниченной функциональности.

Ламельный (присадочный)

Фрезер малофункциональный. В круг выполняемых задач входит создание парных отверстий, предназначенных для соединения кантами и нагелями. Область применения: мебельные цеха, стройка.

Что такое фрезер

Фрезер является инструментом, который используется для обработки древесных заготовок. Оборудование бывает двух видов:

  1. Стационарный станок, где режущий элемент прочно фиксируется зажимом, оператор при выполнении работы перемещает по рабочей площадке саму деталь.
  2. Ручной инструмент, осуществляющий движение по закреплённой заготовке.

Стационарный вариант применяют преимущественно на производствах. Для бытового использования больше подходит ручной инструмент. Если возникает необходимость, его также можно зафиксировать с помощью специальных приспособлений. В итоге получается прототип промышленного фрезеровального станка.

Функциональность фрезера не ограничивается обработкой плоских поверхностей деревянных деталей. Его используют для выпиливания технологических выемок (замковые элементы типа паз-шип, гребень, петли и пр.).

Перечень функций ручного фрезеровального оборудования:

  • сверление отверстий (скорость и мощность позволяет проделывать отверстия внутри брёвен, с чем дрель не справляется);
  • профилирование края в виде прямой или фигурной дорожки (используется для оформления кромки ступенек, поверхности стола и т. п.);
  • выемка четверти/желобка;
  • проделывание канавок/желобков на деталях, имеющих вид конуса или цилиндра (ножки стола, стула и пр.);
  • нарезка пазов, фальцев, шлицев, с помощью которых осуществляется стыковка элементов мебели;
  • выравнивание контуров после раскроя заготовки лобзиком;
  • выполнение грубой шлифовки;
  • декоративная резьба;
  • нарезка шипов/кантов для подгонки соединяемых деталей;
  • высверливание посадочных отверстий под навесы, замок, уголки и другие виды фурнитуры;
  • изготовление переплётов дверей/окон (необходимость возникает при соединении перпендикулярно расположенных элементов).

Фрезером легко управлять, справиться с работой по силам даже юноше. Процесс становится понятным после ознакомления с устройством столярного инструмента

При первом изучении оборудования привлекает внимание корпус. Именно в нём расположены основные узлы и детали

Работу агрегату обеспечивает двигатель. Выступающим из корпуса элементом является держатель. В него производится установка цанг – специальных переходников, куда вставляются и фиксируются фрезы. Платформа, движущаяся по древесной поверхности, выполнена из металла. Для пуска и остановки мотора на корпусе предусмотрены кнопки. Некоторые модели оснащаются кнопкой блокировки.

Классификация фрез

Фрезы различаются по форме, размеру и типу. Нижняя их часть выглядит в виде цилиндра, который крепится в шпиндель. Верхняя часть имеет разные формы, в зависимости от способа фрезерования.

Все насадки делятся на две большие группы:

  • С цельным основанием. Их основной функцией является проточка доски.
  • С направляющим подшипником. Благодаря подшипнику фреза не врезается в дерево больше, чем необходимо.

Модели фрез

К фрезам с цельным основанием относятся:

  • Прямоугольные. Обеспечивают точную проточку крупных пазов под прямым углом.
  • «V»-образные. Делают треугольные пазы.
  • Гальтельные насадки. Позволяют произвести скругленные пазы.
  • «Ласточкин хвост». Производят проточку досок с внутренним расширением. Это происходит при изготовлении мебели и встройке замков закрытого типа.

Фрезы с цельным основанием

Среди фрез с направляющим подшипником выделяют:

Виды фрез с направляющим подшипником

  • Конусные. Срезают кромку под углом. Чаще всего под 45˚.
  • Профильные. Их форма позволяет делать элементы декора. Она представляет собой круг с выступами.
  • Калевочные. Закругляют кромку деревянной заготовки до состояния идеальной гладкости.
  • Фальцевые. Основная функция (как и у дисковой фрезы) – фрезерование четверти бруска.
  • Гальтельные. С их помощью можно делать декоративный узор на дереве.
  • Дисковые. Делают пазы в заготовках.

Ручное фрезерное устройство – компактный инструмент, позволяющий самостоятельно выполнить множество работ с деревом и некоторыми другими материалами. Существует множество моделей с разными характеристиками, среди которых можно выбрать то, что нужно.

Основные технические различия и выбор фрезера для домашних работ

Очевидно, что любой электрический инструмент в первую очередь будет отличаться друг от друга мощностью. Не вдаваясь в ненужные для данной статьи подробности, скажем, что инструмент от 1000 Вт и выше уже можно отнести к разряду полупрофессиональных или профессиональных, что в быту может пригодиться очень редко. Такие устройства могут весить больше 6 кг, их мощность достигает 2,3 кВт.

Существуют также специализированные фрезеры (кромочные, штанговые, для определенных видов материалов), с заданными параметрами для производства узконаправленных операций. Но нас – домашних мастеров, в первую очередь должен заинтересовать более универсальный инструмент. Таковым является погружной подвижный штанговый фрезер. Будет неплохо, если он имеет плавную или пошаговую регулировку скорости и работает с фрезами диаметром не менее 8 мм.

ruchnoi-frezer-po-derevu-1

ruchnoi-frezer-po-derevu-2

ruchnoi-frezer-po-derevu-3

Такие аппараты предназначены для выполнения универсального набора работ:

  • профилирование кромки;
  • выборка четверти;
  • изготовление шипов и пазов, шлицов, фальцев;
  • получение отверстий различной конфигурации;
  • подготовка посадочных мест для мебельной и иной фурнитуры;
  • художественная обработка древесины, в том числе пространственная.

А если их снабдить определенным набором приспособлений для ручного фрезера, большинство из которых вы сможете изготовить своими руками в домашней мастерской, то этот, и так не маленький список профильных работ сможет радикально увеличиться.

Об этом мы постараемся кратко, но содержательно, рассказать вам в этой статье. Но сначала рассмотрим основные узлы инструмента:

  1. Голова фрезера конструктивно значительно проще, чем аналогичный узел у большинства электроинструментов. Собственно – это электродвигатель с цанговым зажимом для фрез. Иногда с регулятором оборотов. Отсутствие всяких редукторов и передач делает ее очень надежным узлом инструмента.
  2. Подошва фрезера – она же его опорная площадка изготавливается из штампованного металла, отливается из алюминиевого сплава или качественного пластика. Первый вариант самый недорогой, но лучше не пожалеть денег на другие. От ее основательности и точности исполнения зависит точность и качество всех видов работ выполняемых фрезером. На ней крепятся все упоры и направляющие, расположены места креплений различных приспособлений. В том числе и штангового механизма.
  3. Штанговый механизм – главный функциональный узел фрезера. Он регулирует глубину погружения фрезы. От точности и надежности его исполнения зависит не только удобство работы, но и долговечность фрезера. Это наиболее изнашиваемый узел, он требует регулярного ухода и смазки.

ruchnoi-frezer-po-derevu-32

ruchnoi-frezer-po-derevu-31

ruchnoi-frezer-po-derevu-33

Несколько практических советов при выборе фрезера:

не гонитесь за большой мощностью, но не берите откровенно слабый инструмент, нормальный диапазон мощности домашнего фрезера 800 – 1300 Вт;
обратите внимание на реальную глубину погружения фрезы – это определит максимальную глубину паза, который можно будет получить при помощи данного инструмента;
лучший зажим для фрез – конусная цанга;
лучший выключатель – с фиксирующей кнопкой;
длина шнура питания не должна быть маленькой;
отсутствие люфтов и плавность работы штангового механизма – залог долговечности инструмента.

И еще один немаловажный фактор, который мы специально вынесли из перечня советов в отдельное предложение. Это наличие хорошей ремонтной базы для инструментов данного производителя в вашем регионе.

Назначение фрезера

Ручной фрезерный станок– это инструмент для высокоскоростной обработки дерева вращающимся режущим инструментом – фрезой. Процесс резания называется фрезерованием. При обработке пило- и композитных материалов на основе древесины фрезер совершает поступательные движения вдоль обрабатываемой поверхности по ней или направляющих над ней.

Скорость вращения режущей насадки и перемещения станка либо заготовки относительно него регулируются оператором. Направление движения задается мастером вручную, параллельным упором, шиной либо шаблоном.

Фрезер решает широкий спектр задач по обработке древесных материалов:

Выборка фальцев или четвертей – открытый паз в торце или боковине доски, бруса, шалёвки для соединения заготовок.

Четверть

Проделывание пазов – закрытых фальцев различной формы.

Чистый паз

Профилирование кромки пиломатериала – придание кромке изделия формы, соответствующей профилю режущей части фрезы.

Скругленная кромка

Подготовка посадочных мест под соединительные элементы, петли, замки.

Выборка места под замок

Вырезание деталей сложной формы по шаблону из тонких материалов.

Результат работы копировальной втулки

Нанесение узоров, сложных рисунков с применением шаблонов.

Работа с шаблоном

Выравнивание деталей по шаблону пазовой фрезой с опорным подшипником.

Удаление кромок

Создание плинтусов, карнизов путём комбинирования применения фрез.

Сложные узоры

Сверление отверстий нестандартных диаметров.

Популярные модели ручных фрезеров

На рынке представлено большое количество моделей устройств для столярных работ

Чтобы понять, какой фрезер по дереву лучше, следует принимать во внимание не только цены, но также отзывы реальных покупателей

Makita RP1800F – качественный «середнячок»

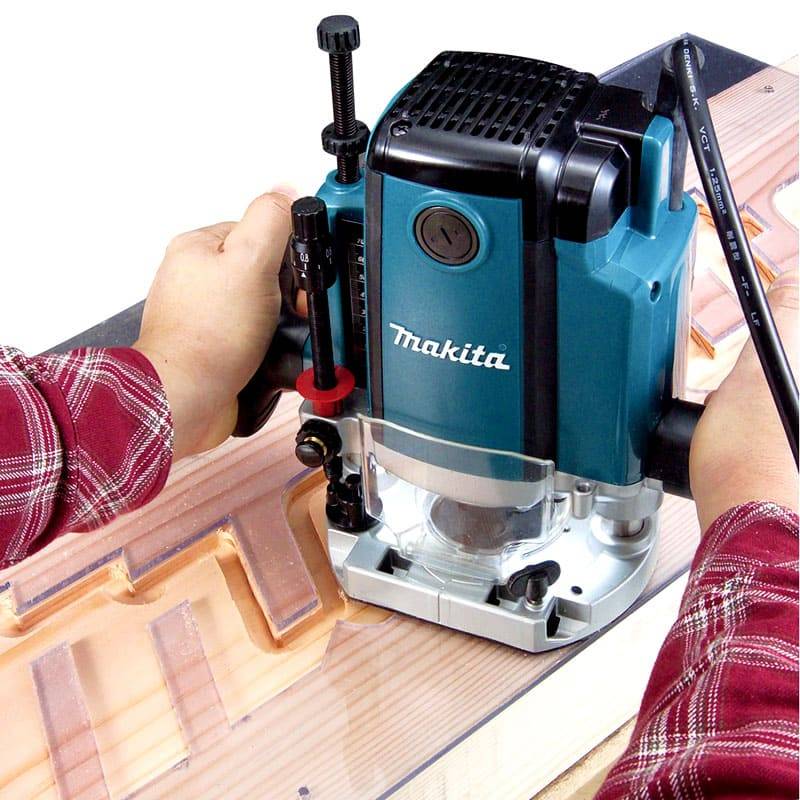

Ручной фрезер Makita RP1800F

Модель от известного бренда, которая не является лучшей в линейке аналогичных устройств, но служит оптимальной по соотношению «цена-качество». Мощность двигателя составляет 1,8 кВт, глубина резки до 70 мм, скорость шпинделя – 22000 об/мин. Имеется опция поддержания стабильности оборотов. Из явных преимуществ пользователи отмечают удобную эргономику. К числу недостатков можно отнести отсутствие крепления для вытяжки и постепенное ослабевание ручек при воздействии вибрации. Стоимость составляет 20 459 рублей.

Makita RP1800F
Bosch GMF 1600 CE – марка, проверенная временем

Фрезер Bosch GMF 1600 CE

Модель от признанного лидера по производству техники. Это универсальное устройство, которое может использоваться дома и на производстве. Номинальная мощность– 1600 Вт, скорость от 10 до 25 тысяч об/мин., глубина погружения до 76 мм с регулировкой точности на уровне 0,1 мм. Имеется светодиодная подсветка, обеспечивающая освещение рабочей зоны. Единственным недостатком является завышенная стоимость, которая составляет 32523 рубля.

Bosch GMF 1600 CE
Интерскол ФМ-40/1000Э – богатый функционал при скромной цене

Ручной фрезер по дереву Интерскол ФМ-40/1000Э

Из российских производителей наибольшей популярностью пользуется компания Интерскол. Представленный образец является универсальным с мощностью двигателя 1,1 кВт, скоростью фрезы до 10 до 25 тысяч об/мин., максимальной глубиной до 44 мм. Преимуществами является наличие в комплекте дополнительной цанги, насадки для подсоединения пылесоса, защищенного корпуса. Агрегат имеет низкую стоимость (3990 рублей). К числу недостатков пользователи относят не самое лучшее качество сборки.

Интерскол ФМ-40/1000Э

Статья по теме:

Что нужно знать перед тем, как выбрать фрезер для работы по дереву

При выборе инструмента нужно определиться с тем, на каких видах древесины и для каких работ будет использоваться фрезер. Древесина бывает разная — цельная из мягких и твёрдых пород, а также древесно-плитные материалы — фанера, ДСП и т.д. От этого будут зависеть необходимые характеристики фрезера и на этом я остановлюсь ниже в статье.

Конечно, практически идеальным можно считать фрезер, который поддерживает все стандартные диаметры цанг, имеет высокую мощность, снабжён плавным пуском и контролем оборотов, удобной регулировкой, надёжен и при этом имеет небольшой вес. Но, во-первых, такой характеристик свойственен довольно дорогим устройствам уровня “выше среднего”. А во-вторых, делать цену главным критерием выбора тоже неверно. Выбирать желательно именно тот тип инструмента, который подходит под ваши потребности, текущие и ближайшего будущего задачи.

Так, например, при любительской работе с мягкими породами дерева не обязательно гнаться за высокими мощностями и числом оборотов. Для бытовых задач также не всегда нужна рекордная глубина погружения фрезера — вполне достаточно бывает и 30 мм.

А вот наличие в комплекте кейса и “параллельного упора” — это плюс к удобству в эксплуатации. Параллельный упор нужен для фрезерования на фиксированном расстоянии от кромки материала. В наиболее бюджетных моделях фрезеров они периодически бывают нестабильного качества (главным образом, неровная “подошва”), но даже в этом случае это одно из наиболее полезных дополнительных приспособлений для фрезера.

Применение

Резание, шлифование, сверление стали основными операциями при обработке дерева, пластика и других мягких материалов. Но достижение многих задач невыполнимо без фрезерных работ, для чего нужен специальный инструмент. Область использования кромочного фрезера ясна из его названия. С его помощью легко производятся работы по краям плоской заготовки.

В первую очередь это выполнение фасок и скруглений. С использованием профильных фрез можно получить край сложной формы. Незаменима кромочная машина при подгонке шпона под размер заготовки, для вырезания пазов под установку петель, замков и иной фурнитуры.

Кромочный инструмент может использоваться не только для обработки кромки, но выполнять и фрезерные работы. Чтобы приступить к выборке паза или гравировке, достаточно установить соответствующую фрезу. Если не требовать от этого инструмента большой производительности, то он вполне может заменить вертикальную фрезерную машину в небольшой мастерской.

1 Ручной фрезер — устройство и принцип работы

Такие модели, как кромочный фрезер Virutex, несмотря на сравнительно небольшие размеры, отличаются не очень продуманным устройством и компоновкой.

Этот кромочно петлевой фрезер, в отличе от агрегатов для работы по дереву Hammer  frz 710 premium или Dewalt 26200, требует особого подхода в процессе работы.

Ручной кромочный фрезер представлен в виде инструмента для работы по дереву. Ручной аппарат может быть оснащен такой деталью, как фреза кромочная прямая маркировки 9241 с подшипником.

Фреза с подшипником

Она обеспечивает эффективную обработку различных древесных изделий посредством фрезерования.

Ручной кромочный фрезер Hammer frz 710 premium или Dewalt 26200, как и другие аналогичные устройства позволяет создавать фигурные пазы и отверстия.

Кроме того фреза кромочная прямая марки 9241, оснащенная подшипником может выполнять не только деревообработку, но также вырезать канавки на поверхности мягких металлов или пластика.

Еще для таких видов работ может применяться фреза кромочная калевочная или фреза кромочная фальцевая.

Принцип работы ручного фрезера по дереву Hammer FRZ 710 Premium, Dewalt 26200, как и других подобных устройств достаточно прост.

Фреза кромочная прямая с подшипником, установленная на аппарате производит обработку материала в процессе своего вращения.

При этом фреза по дереву с маркировкой 9241 перемещается в продольном направлении вместе с самим устройством.

Перед началом процесса ручной кромочно петлевой фрезер Hammer frz 710 premium или Dewalt 26200 запускается в тестовом режиме, а заготовка надежно закрепляется на рабочем столе. Ручной кромочно петлевой фрезер по дереву оснащается режущим инструментом – фрезой.

Фреза кромочная калевочная, как и фреза кромочная прямая с подшипником оборудована несколькими режущими элементами – зубьями и лезвиями.

Верхний фрезер таких агрегатов для работы по дереву как ручной Hammer premium и Dewalt 26200, как и большинство аналогичных устройств, состоит из двух главных компонентов – основания и электродвигателя.

Элементы связываются между собой с помощью направляющего подъемного механизма. С помощью него фреза кромочная прямая с подшипником может проникать на установленную глубину в заготовку.

Ручной аппарат для резьбы по дереву Dewalt может подвергаться тонкой регулировке, для чего используется специальный регулировочный винт. Фреза кромочная прямая с подшипником, как и фреза кромочная фальцевая вращается с помощью вала электродвигателя.

На валу закрепляется патрон, на котором также может быть установлена фреза кромочная фальцевая. Для обеспечения качественных работ по дереву оборудование комплектуется прямолинейной направляющей.

Направляющая фрезы

С ее помощью фреза кромочная фальцевая по дереву способна перемещаться на нужное расстояние в пределах плоскости заготовки.

Некоторые модификации устройств оснащаются круговой направляющей. С ее участием фреза кромочная прямая с подшипником может выполнять круговые движения в процессе работы.

Это обеспечивает качественную обработку кругов, отличающихся большим диаметром. Для того чтобы фреза кромочная калевочная могла фрезеровать паз нужен угловой упор, выполняющий направляющую функцию.

Какие существуют виды фрезеров

Самый популярный инструмент этой категории оснащают устройством вертикального перемещения головки. Точность движений обеспечивают специальные штанги. Фрезер применяется для создания отверстий, пазов, выполнения других типовых операций. С учетом особенностей конструкции такие фрезеры называют штанговыми, вертикальными либо погружными.

Следующая модификация создана специально для окантовочных работ. Фрезер-триммер применяют для аккуратной обработки кромок деталей. Кроме дерева можно использовать заготовки из полимерных материалов, ламинат или фанерные листы.

Для корректного образования парных углублений предназначен фрезер ламельного типа (присадочный). Эту технологию обработки применяют для создания кантовых (нагельных) соединений. Как правило, такое оборудование приобретают для оснащения мебельного производства.

Из чего состоит фрезер

Электрический инструмент состоит из ряда основополагающих компонентов, без которых его работа невозможна. Продвинутые модели имеют дополнительные узлы и оснастку.

  1.  Электрический двигатель – придаёт режущему инструменту вращающий момент.
  2. Редуктор – передаёт вращательное усилие от вала двигателя фрезе.
  3. Блок шпинделя с цанговым патроном – удерживает хвостовик режущего инструмента.
  4. Выключатель с регулятором оборотов.
  5.  Узел для регулировки и ограничения глубины погружения фрезы.
  6. Параллельный упор – фрезеровка вдоль кромки доски.
  7. Пара подпружиненных штоков для поднятия и опускания механизма над платформой и обрабатываемой поверхностью.
  8. Направляющая пластина – на неё опирается конструкция станка.

Основные элементы и узлы

Также фрезеры комплектуются поворотным буфером – поможет в вырезании кругов, копировальными пластинами для работы по шаблону, системой для подключения пылеотвода, точной регулировкой глубины погружения фрезы.

8-495-408-12-22; 8-495-579-97-27;

Сеть строительных магазинов «СВЕТ» — самая крупная торговая площадка в Долгопрудном, где размещены тысячи товаров, необходимых в каждом доме. В наших магазинах огромный выбор как электроинструмента, так и бытовой техники. Единственное место в Долгопрудном где можно полностью укомплектовать сантехнику, купить смеситель, водонагреватель или унитаз — отделы сантехники в магазинах «СВЕТ». Если у Вас на даче перебои с электроснабжением, то купить качественный генератор любой мощности и конструкции, с автоматическим или ручным пуском можно в Долгопрудном в магазине «Свет». Если вы затеяли ремонт и планируете произвести его самостоятельно не забудьте заглянуть в магазин «Свет» в Долгопрудном, где Вы сможете купить перфоратор, электрорубанок, дисковую пилу таких производителей как Makita, Интерскол, Sparky, Kress. В Долгопрудненских магазинах «СВЕТ» большой выбор сварочного оборудования, если Вам необходим бытовой или профессиональный сварочный аппарат, то здесь его легко можно выбрать. Вашему вниманию представлены сварочные трансформаторы и инверторы фирмы Fubag, Ресанта,Москит, BlueWeld. В магазинах «Свет» всегда самый большой в Долгопрудном выбор обогревателей. У нас есть любые современные обогреватели, способные удовлетворить любой сегмент рынка. В магазине «СВЕТ» представленыы как бытовые обогреватели в виде конвекторов и масляных обогревателей, также инфракрасные обогреватели, тепловые пушки и тепловые завесы. Тепловые пушки и завесы представлены в разных сегментах, как в бытовом, так и в промышленном. У нас большой выбор тепловых завес разной мощности конструкции и назначения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
