Направляющая шина для пилы интерскол

Как пилить

Пиление материалов с использованием пилы Интерскол проходит по тому же алгоритму, как и в случае с любым другим аналогичным инструментом. Однако здесь есть ряд важных моментов, которые обязательно нужно учитывать во время работы.

Некоторые материалы во время пиления могут сильно нагреваться, особенно если возникает необходимость разрезать оргстекло. Решается эта задача путем охлаждения рабочей поверхности обычной водой, что позволяет избежать оплавления краёв спила. Проверенным приемом является нанесение на поверхность лезвия воска или мыла, что позволяет повысить эффективность резки.

Направляющая шина из алюминиевого профиля

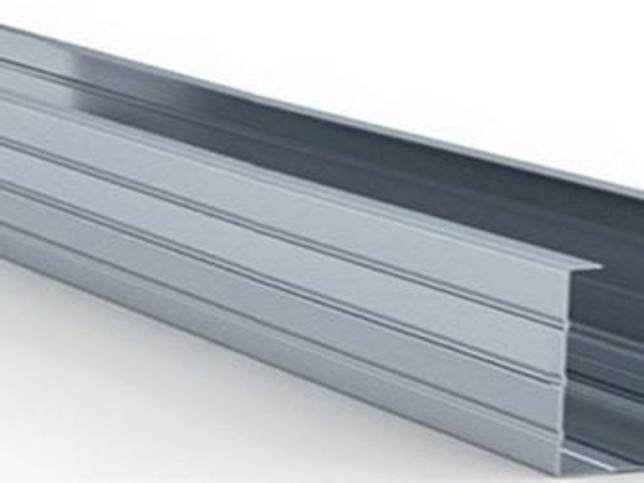

Готовый алюминиевый профиль один из идеальных материалов для реализации будущей конструкции направляющей шины. Применения металла вместо дерева позволит создать более долговечную конструкцию. Кроме этого металлическая конструкция надёжно предотвращает всю конструкцию от перекосов. Для сборки такой шины потребуется:

  • готовый алюминиевый профиль (лучше, если он будет П – образной конфигурации);
  • элементы крепления (болты, винты, шайбы);
  • лист фанеры можно использовать оставшиеся куски от предыдущей работы (главное, чтобы они соответствовали конструкции будущей шины).

Направляющая шина из алюминиевого профиля

Из инструмента потребуются: электрическая дрель со сверлом по металлу, гаечный ключ, требуемого размера, мерительный инструмент. Последовательность изготовления такова:

  1. При изготовлении используют два профиля разных размеров. Сначала к тонкой фанерной заготовке закрепляют профиль большего размера.
  2. Листы фанеры жёстко крепятся по обе стороны алюминиевого профиля. Допускается применение древесностружечной плиты или ориентировано стружечной плиты. Эти заготовки крепят на саморезы по дереву.
  3. Отмеряют лишние куски заготовок. Циркулярной пилой аккуратно их отрезают. Полученная конструкция и называется рельсой.

После проделанной работы приступают к подготовке циркулярной пилы. Проводят следующие подготовительные операции:

  • профиль с меньшим сечением помещают в рельсе;
  • по высоте он не должен превышать высоту основного профиля;
  • подготовленный таким образом профиль крепят к подошве циркулярной пилы. Крепление должно быть строго параллельным диску пилы. Его производят с помощью специальных винтов барашков с резьбой М4;
  • циркулярную пилу располагают на поверхности направляющей шины;
  • для получения ровного среза край направляющей шины ориентируются вдоль предварительно сделанной разметки и фиксируется струбцинами.

Применение такой направляющей позволяет обеспечить плавное движение пилы. В итоге удаётся достичь точности пиления, простоты и лёгкости подачи циркулярной пилы.

Устройство и пильные диски

В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.

Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.

Как сделать приспособление своими руками

Отрезное приспособление изготавливается для конкретной модели электроинструмента. Измерьте на вашей циркулярной пиле расстояние от двигателя до нижней плоскости подошвы и отнимите 5 мм. Полученный результат – это высота направляющего упора.

Снятие нужных размеров циркулярной пилы.

Подготовьте согласно размерам фанерное основание с прямыми углами и деревянные рейки с параллельными кромками.

Заготовки для сборки приспособления для поперечного реза дисковой пилой.

Замерьте расстояние от режущего диска до края подошвы.

Прибавьте припуск в 6–10 мм и установите на этом расстоянии от правого торца фанеры направляющую рейку. Закрепите планку шурупами с потайными шляпками, контролируя её строго перпендикулярное положение.

Прикрутите с обратной стороны упорный брусок и зафиксируйте приспособление на верстаке.

Опилите фанеру циркулярной пилой до окончательной ширины, создавая эталонный торец для точного позиционирования приспособления по разметке.

Начертите на бумаге шаблон кулачка эксцентрикового зажима.

Чертеж эксцентрикового зажима.

Разметьте деталь на 10-миллиметровой фанере и обозначьте шилом центр сверления отверстия для болта.

Выпилите заготовку электролобзиком.

Сделайте из той же фанеры шайбу диаметром 50 мм, используя раздвижное сверло по дереву «балеринка».

Отшлифуйте заготовки и подберите мебельный болт М6 или М8 с усом (либо с квадратным подголовником), гайку-маховичок, шайбу и втулку. Последнюю можно сделать из трубки подходящего диаметра. Длина втулки – это суммарная толщина основания, рычага и фанерной шайбы.

Готовый эксцентрик из фанеры.

Сделайте в основании сверлом по диаметру втулки отверстия, служащие для перестановки эксцентрикового прижима соответственно ширине раскраиваемой доски.

Схема сверления отверстий.

Соберите эксцентриковый механизм: вставьте сверху болт со втулкой, а снизу насадите деревянную шайбу, сам кулачок и стальную шайбу. Стяните детали гайкой.

Наклейте с внутренней стороны упора полоску наждачной бумаги для предотвращения проскальзывания в момент застопоривания эксцентрика, что может происходить в случае закрепления приспособления на гладко остроганной заготовке.

Прижимная система данного приспособления обладает ходом, обеспечивающим закрепление на досках с разбегом по ширине примерно в 10 мм. Если нужно раскроить или отторцевать заготовки другого размера, просто поместите перед упорным брусом деревянную подкладку.

Пример использования приспособления для поперечного реза ручной циркулярной пилой доски меньшей ширины.

При желании потенциал рассмотренного устройства можно расширить, добавив угол раскроя в 45°. Для этого потребуется несколько увеличить габариты опорной площадки и установить под данным углом второй упорный брусок.

Обсудим, как работать с перфоратором без пыли. А также: недостатки при использовании пылесоса, как избежать пыли при бурении стены и бурении потолка.

Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Рассмотрены варианты самодельных боковых упоров для столярного верстака. Представлен чертеж и подробно показан порядок изготовления одного из.

Мастер-класс по замене вышедшего из строя никель-кадмиевого аккумулятора шуруповерта на современный литий-полимерный.

Пошаговая инструкция с фото рассматривает процесс изготовления своими руками простого воротка для метчиков.

Исполнение первое

Берется рейка из упомянутого выше уголка длиной 450 мм. Для правильной разметки эта заготовка помещается на рабочий стол циркулярки так, что широкая планка параллельна режущему диску пилы. Узкая планка должна находиться на рабочем столе с противоположной от диска стороны, как это показано на рисунке. В узкой полке (шириной 41 мм) уголка на расстоянии 20 мм от торца размечаются центры трех сквозных отверстий диаметром 8 мм, расстояния между ними должны быть одинаковыми. От линии расположения размеченных центров отмечается на расстоянии 268 мм линия расположения центров еще трех сквозных отверстий диаметром 8 мм (с одинаковым расстоянием между ними). На этом разметка завершается.

После этого можно приступать непосредственно к сборке.

  1. Сверлятся 6 размеченных отверстий диаметром 8 мм, надфилем или наждачной бумагой обрабатываются заусенцы, неизбежно создающиеся при сверлении.
  2. В крайние отверстия каждой тройки запрессовываются по два штифта 8х18 мм.
  3. Полученная конструкция кладется на рабочий стол таким образом, чтобы штифты вошли в пазы, предусмотренные конструкцией стола циркулярной пилы, по обе стороны пильного диска перпендикулярно его плоскости, узкая планка уголка располагается на плоскости рабочего стола. Все приспособление свободно передвигается по поверхности стола параллельно плоскости пилящего диска, штифты выполняют роль направляющих, предотвращают перекос упора и нарушение параллельности плоскостей диска циркулярки и вертикальной поверхности упора.
  4. Снизу рабочего стола в пазы и средние отверстия между штифтами упора вставляются болты М8 так, чтобы их резьбовая часть вошла в прорезь стола и отверстия рейки, а головки болтов уперлись в нижнюю поверхность стола и оказалась между штифтами.
  5. С каждой стороны поверх рейки, представляющей собой параллельный упор, на болт М8 навинчивается барашковая или обычная гайка М8. Таким образом достигается жесткое крепление всей конструкции к рабочему столу.

Порядок работы:

  • отпускаются обе гайки-барашки;
  • рейка перемещается до требуемого расстояния от диска;
  • фиксируем рейку гайками.

Рейка перемещается параллельно рабочему диску, так как штифты, выполняя роль направляющих, предотвращают перекосы параллельного упора относительно пильного диска.

Особенности.

Работать производительно без этого элемента невозможно. Он облегчит работу, позволит соблюсти требования техники безопасности.

Шины бывают:

  • двухсторонние;
  • односторонние.

Существует и другая дифференциация направляющих шин. Они могут быть:

  • симметричными;
  • асимметричными.

А также существуют шины сложной конфигурации, благодаря которым можно обрабатывать заготовки нестандартной формы. По способу применения направляющие для циркулярной пилы дифференцируются на два типа.

Универсальные шины. Этот вид направляющих может подходить для любых агрегатов: как для дисковой пилы, так и для ручного инструмента.

Шины также могут быть специализированными, предназначенными для решения профессиональных задач, выполнимых только на данном оборудовании. Такие устройства работают только с пилами циркулярного типа.

Шина для резки поперечин – это самое простое устройство. С таким инструментом можно делать заготовки с точным углом 45 (90) градусов. Основание делается из плотного текстолита или фанеры. Опорные бруски размером бывают 22х22 мм.

Перед началом работы с шиной проводятся определенные манипуляции:

  • проверяется поверхность направляющих на предмет деформаций;
  • тестируется надежность зажимов;
  • проверяется, насколько шина соответствует материалу, с которым придется работать.

Полезные советы

Шаблоны-заготовки в разы упрощают работу

Есть несколько полезных рекомендаций, которые помогут новичкам пользоваться циркуляркой с направляющей:

  • Необходимо использовать специальные шаблоны-заготовки. С их помощью удастся быстро делать одинаковые детали.
  • Перед началом работы надо заранее все отрегулировать и настроить. Только на правильно настроенном инструменте удастся качественно резать древесину.
  • Не стоит работать за циркулярной пилой слишком долго. Инструмент надо периодически отключать, чтобы он не перегревался.
  • Нужно надежно прикрепить шину. Нельзя, чтобы она скользила по рабочей поверхности. В качестве креплений можно использовать болты или шурупы.
  • Если во время распиливания циркулярка начала резко сбрасывать обороты, ее надо отключить. Такое часто случается, когда инструмент долгое время беспрерывно работает и начинает перегреваться.

Циркулярная пила — незаменимый инструмент, который позволяет быстро нарезать изделия из дерева. Люди, которые хотят выполнять работу качественно, должны пользоваться специальными направляющими. Такие конструкции можно приобрести или сделать самостоятельно.

Как пользоваться направляющей

Первым делом нужно отметить на болванке размер, который необходимо отпилить. Затем следует взять нашу самодельную направляющую и совместить ее край (противоположный от фанеры) с меткой. Финальным подготовительным этапом станет фиксация шины с помощью струбцин:

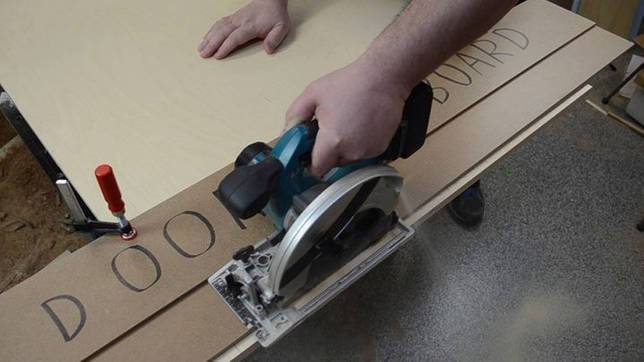

Остается прижать подошву циркулярной пилы к фанерному упору. Диск окажется как раз над метками, нарисованными на заготовке. После включения инструмента и одного прохода получится отрезок с гладкой кромкой:

На видео процесс создания аналогичного параллельного упора показан более подробно:

Источник

Самодельная универсальная направляющая шина

Фирменные направляющие идеально подходят для работы в тандеме с циркулярными пилами. Но у брендовых товаров есть серьезный недостаток — высокая стоимость. Хорошо, когда инструмент работает в промышленных масштабах и полностью окупает себя. А если нет?

Для разового выполнения чистого реза можно самостоятельно изготовить практичную и простую оснастку — параллельный упор длиной 122 см. Для этого нам понадобятся материалы:

Фанера 122×15 см, толщиной от 6 до 18 мм.

Деревянный брусок в качестве линейки.

ДВП 122×30 см, толщиной 4 мм.

Клей для дерева.

Еще потребуются инструменты:

Шаг 1. Возьмите фанеру, разметьте таким образом, чтобы ее ширина составила 15 см, а длина 122 см. Приложите к метке пильный диск циркулярки, а к правому краю подошвы прижмите деревянный брусок. Затем зажмите «линейку» струбциной и отпилите фанеру по метке:

Шаг 2. Прибавьте к ширине фанеры ширину подошвы циркулярной пилы. Запишите результат и отпилите от ДВП кусок с таким размером. При этом его длина должна равняться 122 см. Процедура резки аналогична той, что используется в шаге 1 — линейка и струбцины:

Шаг 3. Зашлифуйте фанеру с одной стороны, нанесите на нее клей и совместите с краем гладкой стороны ДВП:

Шаг 4. Переверните заготовку так, чтобы грубая сторона ДВП оказалась сверху. Затем зенкером проделайте неглубокие отверстия с шагом 10—15 см:

Шаг 5. Закрутите в полученные отверстия саморезы с потайными головками. При этом шурупы должны проникать в фанеру. Дайте клею высохнуть. Потом уберите с будущей направляющей струбцины:

Шаг 6. Установите шину на край верстака. Прижмите подошву к фанерному упору и обрежьте оставшуюся часть ДВП:

На этом процесс изготовления завершен. Можно приступать к первым испытаниям.

Другие виды

Если фанерная шина по каким-то причинам не удовлетворяет вашим требованиям, вы можете сделать направляющую более сложной конструкции. Ниже — ещё несколько примеров направляющих для ручной циркулярки, которые каждый может сделать своими руками.

Шина из алюминиевого профиля

Такая шина отличается от простой фанерной тем, что в направляющем зазоре устанавливается П-образный алюминиевый профиль. Его преимущество в том, что жёсткость алюминия немного повышает точность реза.

Для лучшего скольжения пилы по шине в качестве ограничителей к направляющему пазу подошвы можно прикрепить не толстую фанеру, а пару цилиндров подходящей высоты из фторопласта или другого материала с низким коэффициентом трения.

Линейка из строительного правила

Существуют длинные алюминиевые правила, которые используются отделочниками для выравнивания стен. Для изготовления направляющей линейки своими руками подходят правила, конструкция которых предусматривает жёлоб для свободного перемещения ручек.

Главное преимущество такой линейки — это отсутствие элементов, выступающих над поверхностью верстака. Для этого нужно взять две разборные струбцины и слегка их модернизировать.

С правила снимаются рукояти, а со струбцин — их верхние части, которые заменяются на полипропиленовые или фторопластовые вставки. Профиль этих вставок должен быть Т-образным, чтобы они могли быть установлены широкой частью в жёлоб правила и удерживались там.

В результате получается линейка, которая крепится к верстаку только нижней частью. Это позволит вам свободно перемещать пилу в рабочей зоне, не опасаясь за что-то зацепиться.

Однако такой инструмент нельзя назвать полноценной шиной. Это именно линейка, которую требуется настраивать перед каждым резом.

Рельсовое стусло

Это приспособление чаще используется для поперечного реза (торцовки) материала.

Обычно оно состоит из двух параллельных металлических уголков, концы которых жестко закреплены на фанерном или металлическом основании.

По уголкам, как по рельсам, свободно передвигается платформа пилы.

Уголки крепятся при помощи болтов или шпилек, которые, кроме того, используются для регулировки высоты расположения «рельсов» относительно основания. Высота должна быть такой, чтобы отрезаемый материал свободно проходил под уголками.

Чтобы движение пилы было более гладким, уголки с внутренней стороны можно проклеить материалом с высоким коэффициентом скольжения. Для ещё более гладкого движения можно установить подошву пилы на платформу с металлическими колёсиками.

Выносная каретка на подшипниках

Циркулярка на выносной каретке больше похожа на стационарный форматно-раскроечный станок. Эта конструкция обладает высокой стабильностью, а соответственно, обеспечивает высокую точность реза.

Выносная каретка изготавливается из металлического двутавра, который прочно крепится нижней плоскостью к верстаку. По верхней плоскости перемещается собственно каретка — платформа, нижние края которой загнуты внутрь двутавра и снабжены подшипниками, позволяющие ей свободно скользить. Эти же подшипники, плотно прижатые к оси двутавра, исключают боковой люфт каретки.

Параллельно каретке на выносной направляющей крепится подошва пилы. Направляющая может быть сделана из двух параллельных уголков или труб — таким образом, передвигая подошву пилы, можно настраивать размер распила материала.

Такая конструкция хороша тем, что опорная платформа пилы прилегает непосредственно к заготовке, а значит, глубина реза не уменьшается.

Краткий обзор популярных моделей шин

Большинство изготовителей пил выпускают для них все необходимые комплектующие, включая направляющие рельсы и разнообразные упоры. Среди таких торговых брендов пользуются популярностью Интерскол, Bosch, Hitachi, DeWalt и ряд других. Некоторые фирмы специализируются исключительно на оснастке. В представленном ниже обзоре приведем основные характеристики и особенности шин ряда известных производителей.

Bosch и Skil

Направляющая шина для циркулярной пилы SKIL обеспечивает высокоточный рез под углом 45° или 90°. Наибольшее отклонение на метр составляет 1 мм. Такие шины позволяют обрабатывать заготовки размером до 1360 мм, поскольку их максимальная длина в собранном виде – 1440 мм.

Прочная рейка имеет модульную конструкцию, что дает возможность без труда переносить ее с собой в разобранном виде. Длина одного элемента – всего 360 мм. Уникальная система фиксации Clic позволяет надежно и быстро соединять компоненты, предотвращая их перекос.

Купить шины для различных моделей пил SKIL можно сразу в комплекте со всеми необходимыми переходниками для опорных плит инструмента и струбцинами. Для дисковых пил производства Bosch можно приобрести рейки длиной 800, 1100, 1600 2100 мм, имеющие одинаковую ширину – 142 мм. Они достаточно громоздкие и не так удобны при транспортировке, как SKIL, но прекрасно подходят для распиловки большого количества длинномерных заготовок.

Каждая шина имеет противоскользящие резинки, способствующие надежной фиксации на поверхности заготовки, а также оснащена защитой от сколов при распиловке.

Несмотря на и без того большие размеры, направляющие Bosch можно также соединять между собой посредством специальных переходников. Это очень удобно, поскольку исключается необходимость в откручивании струбцин и перемещении рельсы в процессе работы.

Интерскол

Удобные направляющие рейки предлагает для ручных пил собственного производства и компания Интерскол. Они предназначены для моделей дисковых пил ДП-210/1900ЭМ и ДП-235. В продаже имеются планки, выполненные из анодированного алюминия, шириной 210 мм и длиной 800 или 1400 мм. Шины Интерскол не царапаются в процессе эксплуатации, а также оснащены противоскользящими прокладками. Производителем предусмотрена специальная лента, которая наклеивается на поверхность направляющей и служит для предотвращения откалывания заготовки во время резания.

Makita

Рельсы для пил Макита также подходят не ко всем моделям, а могут работать лишь в паре с CA5000 и SP6000. При необходимости их можно использовать и с циркулярками HS6601 или 5903R, однако понадобится докупить специальные адаптеры для данных направляющих. Все шины Makita имеют длину 1400 мм и выполнены из алюминия. Крепление осуществляется с применением струбцин, которые можно приобрести отдельно в случае необходимости.

DeWalt

Для пил бренда Девольт серии DWS 5022 также предлагается специальная рельса, имеющая длину 1500 мм. Способ ее фиксации на рабочем столе стандартный. Ровное основание рельсы с наклеенными внизу лентами, предотвращающими скольжение, обеспечивает ее надежное крепление и высокоточную распиловку заготовок.

Большинство направляющих имеют схожую конструкцию и выполнены качественно. При отсутствии подходящей оснастки для той или иной модели можно приобрести не менее надежную универсальную.

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

  • параметры обрабатываемых деревянных заготовок;
  • технические возможности пилы;
  • частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

  • допустимую длину реза;
  • мощность используемого инструмента;
  • ширину получаемого паза;
  • особенности применяемых пил (диаметр диска, величина зубьев и так далее);
  • разрешённое направление распила (продольное, поперечное, произвольное);
  • возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
  • порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.

Источник

Электроинструмент, и товары для дома в Долгопрудном.

Сеть строительных магазинов “СВЕТ” – самая крупная торговая площадка в Долгопрудном, где размещены тысячи товаров, необходимых в каждом доме. В наших магазинах огромный выбор как электроинструмента , так и бытовой техники . Единственное место в Долгопрудном где можно полностью укомплектовать сантехнику , купить смеситель , водонагреватель или унитаз – отделы сантехники в магазинах “СВЕТ”. Если у Вас на даче перебои с электроснабжением, то купить качественный генератор любой мощности и конструкции, с автоматическим или ручным пуском можно в Долгопрудном в магазине “Свет”. Если вы затеяли ремонт и планируете произвести его самостоятельно не забудьте заглянуть в магазин “Свет” в Долгопрудном, где Вы сможете купить перфоратор , электрорубанок , дисковую пилу таких производителей как Makita , Интерскол , Sparky , Kress . В Долгопрудненских магазинах “СВЕТ” большой выбор сварочного оборудования , если Вам необходим бытовой или профессиональный сварочный аппарат , то здесь его легко можно выбрать. Вашему вниманию представлены сварочные трансформаторы и инверторы фирмы Fubag , Ресанта, Москит , BlueWeld. В магазинах “Свет” всегда самый большой в Долгопрудном выбор обогревателей . У нас есть любые современные обогреватели , способные удовлетворить любой сегмент рынка. В магазине “СВЕТ” представленыы как бытовые обогреватели в виде конвекторов и масляных обогревателей , также инфракрасные обогреватели , тепловые пушки и тепловые завесы . Тепловые пушки и завесы представлены в разных сегментах, как в бытовом, так и в промышленном. У нас большой выбор тепловых завес разной мощности конструкции и назначения.

  • ГЛАВНАЯ
  • ПОИСК
  • МАГАЗИН
  • КОНТАКТЫ
  • НОВОСТИ
  • СТАТЬИ
  • FAQ

8(964)552-23-92 8(495)408-12-22 8(495)579-97-27

для работы с циркулярными пилами, длина 1400 мм

Что учесть при выборе направляющей для циркулярной пилы

Применение направляющей шины для циркулярной пилы требует учитывать особенности:

  • параметры обрабатываемых деревянных заготовок;
  • технические возможности пилы;
  • частоту применения этого дополнительного инструмента.

Выбирая конструкцию направляющей шины, следует оценить частоту применения этого агрегата, то есть, как часто вы собираетесь его использовать.

Одной из важных особенностей при выборе направляющей является оценка технических характеристик используемой пилы

В этом случае следует особое внимание обратить на следующие параметры:

  • допустимую длину реза;
  • мощность используемого инструмента;
  • ширину получаемого паза;
  • особенности применяемых пил (диаметр диска, величина зубьев и так далее);
  • разрешённое направление распила (продольное, поперечное, произвольное);
  • возможность распила плотных изделий (крепкой древесины, ламината, клееного бруса);
  • порядок применения имеющейся системы обеспечения безопасной работы для конкретного типа циркуляционной пилы.

Изготовление направляющей шины для циркулярной пилы позволит дополнить набор добавочных приспособлений. Устройство позволит проводить качественную обработку деревянных изделий. В результате совместного применения циркуляционной пилы и направляющей шины получается ровная, высококачественная кромка, готовая для дальнейшей обработки.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Направляющие для циркулярной пилы Makita

Производители циркулярных пил выпускают комплектующие. Брендовая направляющая шина «Макита» предназначена для моделей SP6000 и CA5000, но если приобрести дополнительные переходники и адаптеры, то можно работать с ручными инструментами 5903 R и HS6601.

Длина алюминиевой рейки — 1400 мм. При желании ее можно зафиксировать на болванке с помощью струбцин. Но их придется докупать отдельно. Принцип действия простой: подошва пилы скользит по выступу на планке.

Подробности на видео:

Это интересно: Диаметр отверстия под метрическую резьбу

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.

Originally posted 2018-07-04 07:38:55.

Как сделать своими руками?

Фирменные шины от производителей сделаны таким образом, что их границы совпадают с линией, по которой происходит распил. Фирменные изделия проклеиваются специальной лентой, она предотвращает повреждение мягкого материала. Все эти мелочи удобны и необходимы. Такая шина обеспечивает производительность, точность и комфорт в работе.

Есть и свои недостатки в таких изделиях: не всегда брендовая шина может соответствовать производственным задачам.

Если инструментом приходится пользоваться от случая к случаю, то покупка дорогостоящей шины необязательна. Оптимальный вариант: сделать шину своими руками. По качеству и функционалу такие направляющие часто не уступает лучшим мировым аналогам.

Чтобы сделать самодельную шину, требуется взять за основу какой-то прочный материал, им может оказаться:

  • уголок;
  • труба торцовочная;
  • металлическая направляющая;
  • ламинат.

Материал не должен деформироваться под влиянием избыточной влаги или перепада температур.

Чертежи направляющих можно найти в интернете. Любой понравившийся образец несложно довести до ума, подогнав его под особенности данного оборудования

При этом важно соблюсти все размеры. В ручной дисковой пиле часто делают удобные ручки, что повышает качество работы и намного облегчает труд. Материалы, которые потребуются для изготовления универсальной шины:

Материалы, которые потребуются для изготовления универсальной шины:

  • фанера или ДСП;
  • эпоксидный клей;
  • саморезы.

Из инструментов нужны будут:

  • фиксаторы;
  • турбинка;
  • линейка-транспортир;
  • наждачка мелкая;
  • маркер.

Для маленькой циркулярной пилы

Она изготавливается в виде рельсового стусла. Необходимы следующие элементы:

  • правило строительное (2 метра);
  • фиксаторы;
  • пропиленовые фрагменты;
  • уголок или профиль из алюминия;
  • бруски из дерева 12 мм;
  • плиты ДСП;
  • ламинат.

Для большой

Понадобятся элементы:

  • уголки из металла одинаковых параметров;
  • крепкое деревянное основание (лист ДСП, доска толщиной до 3 см);
  • болты и гайки.

Готовится разметка, следует обозначить места будущего крепления. Погружная доска должна свободно двигаться параллельно направляющим элементами, диск не должен находиться на слишком большом возвышении.

Из строительного правила и фиксаторов

Чтобы сделать подобный узел, потребуются следующие элементы:

  • строительное правило (1,5–2 метра), которое используется для оштукатуривания стен;
  • фиксаторы (их количество зависит от точек крепления);
  • направляющие, которые сделаны из правила, фиксаторов и элементов полипропилена.

Алгоритм создания такой:

  • с правила снимаются ручки (если они присутствуют);
  • из плотного ПВХ материла режутся переходники, они должны быть чуть больше, чем глубина паза самого правила;
  • сделанная конструкция крепится к деревянному бруску.

Из алюминия

Чтобы сделать шину из алюминиевого профиля, необходимы будут такие элементы:

  • профиль «П»;
  • фурнитура крепежная;
  • листовая фанера (можно взять отходы).

А также необходим будет инструмент:

  • дрель;
  • ключи гаечные;
  • линейка или рулетка.

Из дерева

Для создания подобной конструкции задействуют два бруска, размеры которых разнятся. А также можно использовать для этих целей плиту ДСП. Все деревянные элементы крепятся на саморезах. Выступающие части аккуратно срезаются. Такой несложный механизм также может обеспечить идеальный рез.

Из профилей разных размеров

В этом случае маленький профиль инсталлируется в профиль больших размеров. Созданная конструкция прикрепляется к основанию циркулярной пилы. Такой монтаж обеспечивает возможность двигаться точно по заданной линии. Край в основании должен быть безупречно ровным, он обеспечивает качество реза. Профили образуют рельсы, это позволяет заметно снизить прилагаемые усилия, которые необходимы для управления агрегатом. Меньший профиль не должен иметь зазоров с большим профилем, но при этом должно присутствовать свободное движение.

Из ламината

Материал этот дешев, купить его несложно, он достаточно технологичен. Ламинат разрезается на два одинаковых фрагмента в виде полос. Одна из них будет главным, второй – вспомогательным. Все кромки шлифуются, делаются закругления. С помощью саморезов материал прикрепляется к основе.

Для обеспечения комфортной работы рекомендуется выдвинуть шину на максимальное расстояние. С помощью болгарки удаляется лишний материал на направляющих.

Как сделать самодельную направляющую шину для циркулярной пилы, узнаете из видео ниже.

Что это такое?

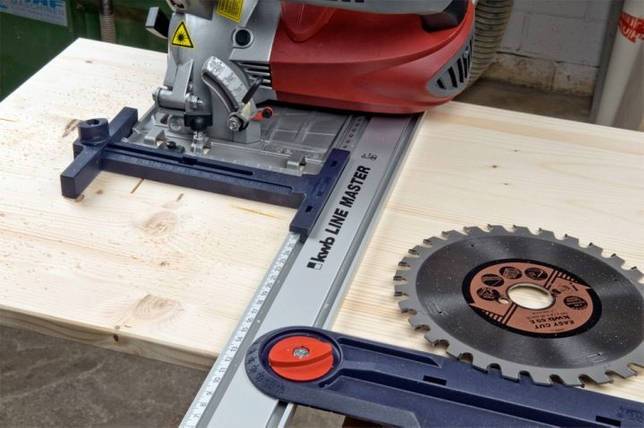

По сути, направляющая шина — это рельс, который обеспечивает скольжение ручной циркулярной пилы вперёд и назад, и при этом не даёт инструменту отклоняться от линии распила. Но правильно сконструированная направляющая не только обеспечивает ровный рез, она также уменьшает количество сколов в месте соприкосновения пилы и материала.

Самодельные направляющие имеют разную конструкцию и изготавливаются из различных материалов. К примеру:

  • направляющая из фанеры;
  • рельсовое стусло из уголка;
  • шина из алюминиевого профиля;
  • линейка из строительного правила;
  • выносная каретка на подшипниках.

Стусло и выносная каретка наиболее сложны в изготовлении. Фанерная направляющая или шина из профиля гораздо проще конструктивно, но это вовсе не означает, что распил, сделанный с их помощью, будет не таким качественным. Разница между этими разновидностями по большей части заключается в удобстве использования.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
