Конусное и ступенчатое сверло по металлу. в чём разница?

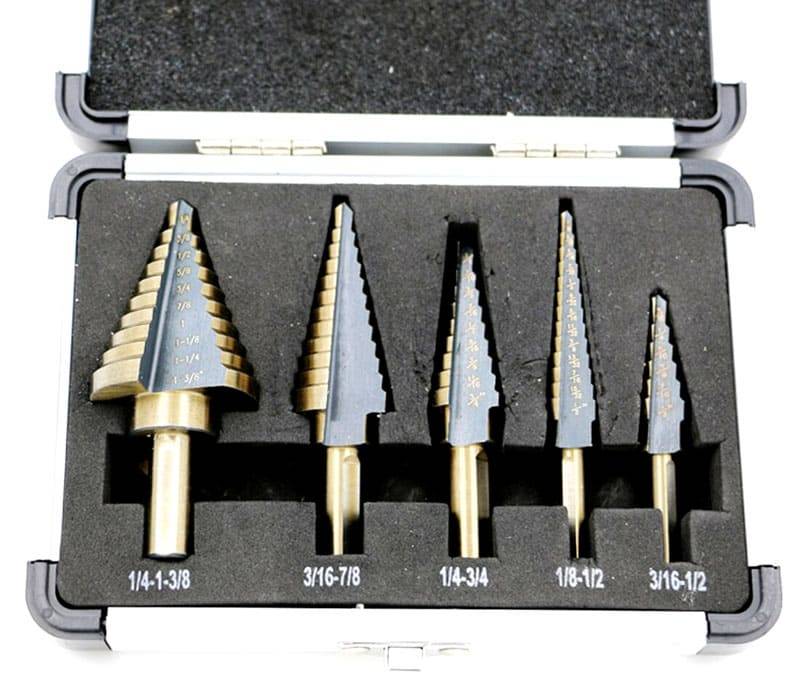

Ступенчатое сверло по металлу

Если вы выбираете для себя конусное сверло, обратите внимание на одну из его разновидностей – ступенчатое сверло по металлу. Каждая ступень такого режущего инструмента образуется за счёт плавного спирального перехода и имеет свой диаметр

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие

Такая конструкция очень удобна, так как в процессе сверления достаточно легко отследить какой диаметр на данный момент имеет просверленное отверстие.

Многие из мастеров часто задумываются о том, стоит ли приобретать такой дорогостоящий инструмент

Ведь цена конусного и ступенчатого сверла колеблется от двух до пяти тысяч российских рублей и напрямую зависит от материала, класса прочности, напыления и других показателей, на которые следует обращать внимание при выборе инструмента. Уверяем вас, стоит

Ступенчатые свёрла по металлу имеют массу преимуществ

Например:

Ступенчатые свёрла по металлу имеют массу преимуществ. Например:

  • Они позволяют использовать всего один режущий инструмент для выполнения целого ряда задач;
  • Режущие кромки ступенчатого сверла имеют высокий показатель прочности, что обеспечивает долгосрочный запас рабочего ресурса;
  • Такой инструмент обладает высокой скоростью сверления. При такой скорости даже у тонкого листового металла не снижается качество кромки;
  • Острый наконечник инструмента легко врезается в металл даже с очень плотной структурой. При этом отпадает необходимость в использовании центрирующего элемента, что значительно упрощает процесс сверления;
  • Своеобразная конструкция ступенчатого изделия позволяет исключить из чемодана мастера угловую шлифовальную машинку и надфиль. И если возникает необходимость отшлифовать готовое отверстие, то можно смело использовать конусное сверло;
  • Использование режущего инструмента такого плана как минимум на 50 процентов повышает эффективность сверления тонколистового металла. Такая эффективность достигается за счет того, что поступательные каналы ступенчатого сверла отличаются между собой размерами и имеют плавный переход;
  • Преимущество ступенчатого сверла заключается ещё и в том, что его можно использовать как для ручного устройства, так и для станка;
  • Особое абразивное напыление, которое может быть выполнено как из алмазной, так и из титановой крошки придаёт конусному ступенчатому сверлу особую прочность. Такое изделие, при условии правильной эксплуатации и нормированных нагрузок, не нуждается в частой заточке.

Ступенчатые и конусные свёрла – что у них общего? Это инструменты, режущие грани которых отличаются повышенной остротой и отсутствием заусениц. Обе эти конструкции практичны в использовании и обладают массой преимуществ. Их использование позволяет избежать различных трудностей и напрасной траты времени. И конусные и ступенчатые свёрла по металлу стоят достаточно дорого. Да это можно назвать минусом. Но, с другой стороны, они заменяют целый набор инструментов. И если сложить стоимость всех инструментов из набора и сравнить их со стоимостью сверла, то ощутимой разницы не почувствуется.

Чем же они отличаются? Если говорить о конструкции, то она состоит из рабочей конической части, изготавливаемой из быстрорежущей инструментальной стали и хвостовика, с помощью которого сверло устанавливается в инструмент. Простое конусное сверло имеет головку с гладкой поверхностью, а ступенчатое – головку со ступенями, оснащёнными режущими кромками. Ступенчатые свёрла, в свою очередь, подразделяются на:

  • свёрла со спиральной режущей кромкой;
  • с прямой режущей кромкой

Свёрла с прямой режущей кромкой имеют более простую геометрическую форму, поэтому их легче затачивать. А спиральная режущая кромка обеспечивает более мягкое и плавное сверление.

Бензиновая болгарка. Проходит там, где другие стоят!

Бензиновая электростанция. Переносной источник энергии

Стоимость и практические советы по выбору

  • тип материала, выбранный производителем для создания сверлильного приспособления;
  • рабочий диаметр.

На текущий момент в магазинах представлено большое количество ступенчатых сверл, отличающихся по своей цене.

Скажем, купить устройство, имеющее титановое напыление, с помощью которого можно создавать отверстия диаметром 4-20 мм, можно за 440 р.

При этом за аналогичное сверло, которое позволяет сверлить отверстия диаметром 4-30 мм, придется заплатить до 1100 р. Приводимые цены относятся к продукции российских производителей.

Если говорить о сверлах зарубежных марок, то их цена будет еще выше. Скажем, на сверла по металлу, рабочий диаметр которых составляет 4-20 мм, от компании BOSCH цена составит 2900 р. Если же необходимо сверло ступенчатого типа, от известного производителя, способное обеспечить отверстие диаметром 6-39 мм, то за него придется выложить до 5 тыс. руб.

Нередки ситуации, когда подавляющее большинство покупателей не решаются платить высокую цену за сверла от известных производителей. Ведь часто приходится сталкиваться с ситуацией, когда заявленное качество не соответствует реальности, а иногда и вовсе вместо оригинала потребитель покупает подделку.

Правила самостоятельной заточки

Несколько простых рекомендаций позволят заточить сверло быстро и качественно:

  1. В первую очередь осуществляется подготовка точильного устройства и ёмкости с жидкостью для охлаждения;
  2. Заточка выполняется при максимальном прижатии сверла к точильному кругу. Если ослабить усилие, то может выйти брак;
  3. Для каждого вида металла подбирается индивидуальный угол заточки: сталь – 140 градусов; сплавы из меди – 120 градусов; медь – 100 градусов;
  4. Точильным станком обрабатываются все грани сверла без исключения.

Конусное сверло — это универсальный инструмент. Его рекомендуется иметь как на производственном участке, так и в домашнем наборе для мелкого ремонта.

Область применения

Такая конструкция инструмента позволяет производить высокоскоростную обработку металла. Качество обработки не снижается при использовании такого инструмента даже в случаях использования тонкого металла.

К тому же универсальность такого оборудования позволяет работать и с другими материалами:

  1. гипсокартоном;
  2. пластиком;
  3. деревом;
  4. плотным металлом;
  5. стеклотекстолитом.

В качестве специального приспособления можно рассматривать его острый наконечник. Такое устройство инструмента позволяет исключить из применения дополнительное оборудование:

  1. центровочный инструмент. Применяется для лучшего врезания обычного сверла;
  2. надфиль. Применяется для обработки краев отверстия;
  3. шлифовальная машина.

Для работы с тонколистовым металлом, в конструкции сверла предусмотрены поступательные каналы, расположенные по спирали. Они имеют разные размеры с плавным переходом. Другим предназначением такой конструкции является обеспечение плавности хода инструмента в процессе работы.

Чтобы исключить постоянное затачивание инструмента, можно приобрести изделие с алмазным или титановым напылением. Абразивное напыление обеспечивает дополнительную прочность при правильной эксплуатации оборудования. Кроме того, коническое сверло можно применять для исправления дефектов отверстий после использования других инструментов.

Выбор ступенчатого сверла

При покупке конусного сверла следует уделить внимание его цвету:

  1. на низкое качество инструмента может указывать его естественный серо-стальной цвет. Этот параметр свидетельствует об отсутствии температурной обработки;
  2. при обработке инструмента паром он будет иметь черный цвет. Такой подход немного увеличит его рабочие качества;
  3. об отсутствии внутренних напряжений металла может сигнализировать золотистый цвет изделия;
  4. сверло с ярко-золотистым цветом поверхности, указывает на содержание в металле нитрида титана. Такой инструмент характеризуется долгим сроком использования и износостойкостью.

Методом гравировки проставляется маркировка изделия. Первая буква чаще всего относится к материалу, из которого делалось изделие. Буква «P» указывает, что приспособление для сверления изготовлено из быстрорежущей инструментальной стали.

Далее указывается число, которое характеризует состав сплава, например, «М3» представляет молибден. Класс точности и диаметр инструмента также указывается в маркировке. Нередко товары отечественного производства с диаметром до 2 мм не маркируются.

Кроме того, следует учитывать и диаметр сверла. От этого параметра будут зависеть размеры отверстий. От выбора производителя и торговой марки будут зависеть технические качества изделия и его стоимость.

Если оборудование необходимо для промышленного производства, где потребуется проведение неоднократной заточки, следует выбирать сверла, соответствующие параметрам ГОСТа. При покупке такого оборудования лучше остановить выбор на изделии из стали марки «HSS», что означает «быстрорежущая». В противном случае, его необходимо будет подвергать постоянной заточке.

При выборе ступенчатого оборудования следует учесть многие параметры, которые непременно отразятся не только на рабочих характеристиках, но и на стоимости изделия. Цена изделия, чаще всего складывается из размера диаметра рабочей части, вида напыления, необходимости частоты заточки инструмента.

Если рассматривать ценовую политику на сверла в примерах, то можно сказать, что изделия с небольшим диаметром отверстий и малой прочностью, обойдутся потребителю в сумму не более 500 рублей за штуку. Можно приобрести и целый набор изделий различного диаметра в количестве 5 штук за 1300 рублей.

Приспособления, позволяющие делать отверстия большего диаметра, будут превышать стоимость в два раза, по сравнению с первым вариантом. Повлиять существенно на стоимость изделия может известность компании, его выпускающая. Стоимость такого инструмента может быть увеличена в два-три раза. Сверла известных мировых производителей можно приобрести за 4500−7500 рублей за штуку в зависимости от диаметра.

При покупке изделия, важно видеть всю документацию, подтверждающую его качество. В противном случае, можно приобрести подделку за большую сумму, которая на практике не подтвердит свои характеристики

При наличии всех документов можно приобрести комплект изделий даже с высокой стоимостью. В этом случае оборудование прослужит долго, будет надежным и долговечным, универсальным в применении.

Характеристики и преимущества ступенчатых сверл

Конструкция изделия состоит из двух основных частей:

  1. Рабочая. Наконечник инструмента имеет острую форму. Это исключает необходимость использования центровочных приспособлений и позволяет работать с самыми прочными материалами. Готовое отверстие не нуждается в чистовой обработке с помощью надфиля или шлифовальной машины. Шаг ступеней зависит от типа инструмента и величины отверстий: до 12 мм этот показатель равен 1 мм, а свыше 12 мм – 2 мм. Минимальный диаметр инструмента составляет 4 мм, а максимальный – 38 мм. Стандартной высотой ступени считают 5 мм, однако встречаются сверла с другими размерами. Некоторые производители наносят на рабочую поверхность ступенчатых сверл по металлу абразивное напыление – это повышает прочность режущих граней и увеличивает интервал заточки инструмента.
  2. Хвостовик сверла. Эту часть инструмента закрепляют в патроне. Форма зависит от типа приводного механизма. Различают цилиндрические, трехгранные и шестигранные хвостовики. Последние два вида препятствуют проворачиванию инструмента в процессе эксплуатации. Однако существует и обратная сторона: в случае заклинивания сверла возникает риск травмирования оператора.

Рассмотрим основные преимущества приспособлений подобной конструкции:

  1. Высокая точность. Использование классического инструмента не позволяет просверлить отверстие с ровными краями. Особенно остро эта проблема стоит при эксплуатации сверл диаметром более 50 мм. Ступенчатая конструкция с плавными переходами позволяет получать отверстия с идеально ровными краями независимо от толщины материала.
  2. Универсальность. Наличие одного сверла заменяет целый набор инструментов. Одновременно со сверлением выполняется снятие фаски, что увеличивает производительность работ.
  3. Простота использования. Маркировка величины значений на корпусе позволяет быстро подобрать нужный диаметр без использования штангенциркуля.
  4. Многофункциональность. С помощью одного сверла можно обрабатывать несколько типов поверхностей: начиная от дерева или пластика и заканчивая металлом.
  5. Производительность. Благодаря использованию высококачественных материалов сверло можно использовать для обработки твердых изделий без потери качества.

Наряду с достоинствами инструменты обладают рядом недостатков. Высокая цена и сложная технология заточки является сдерживающим фактором для некоторых потребителей. Профессионалы отмечают, что при сверлении отверстий диаметром до 15 мм наблюдается незначительное снижение точности.

Конструкция и виды

Конусные приспособления состоят из следующих элементов:

  • рабочая поверхность конусного вида;
  • хвостовой части, при помощи которой инструмент крепится в сверлильные станки и дрели, на него наносится маркировка;
  • заостренное окончание для мягкого прохождения сверла в материал.

По типу режущей поверхности инструмента выделяют два вида, отличающимися характеристиками:

  • Прямая кромка. При заточке не требует дополнительных приспособлений. Обрабатывает материал мягко и плавно, без рывков.
  • Спиральная кромка позволяет сверлить тонкие заготовки, мягкие материалы.

Инструмент производится из стали с высоким содержанием углерода. Рабочие поверхности покрывают титаном и алмазной крошкой. В результате увеличивается продолжительность эксплуатации инструмента, снижается необходимость постоянного восстановления режущей кромки.

Виды сверл по металлу

  • Спиральные(часто встречающие и самые популярные)
  • Корончатые
  • Конические или ступенчатые или как ещё называют конусное
  • Перовое сверло

Вот мы разделили сверла по их внешнему виду. Это будет основным критерием. Теперь пройдёмся в общих чертах по видам, которые мы выделили, в каким именно ситуациях мы будем применять те или иные виды сверл при работе с металлом.

Спиральные

Спиральные сверла по металлу являются самыми популярными, и не только при работе с металлом. Они обладают высокой точностью и качеством при просверливании отверстий. Спиральные сверла представляют собой цилиндрический вид с выполненными спиралевидными канавками, которые расположенные вдоль всей рабочей зоны. Они позволяют отводить стружку металла из высверливаемого отверстия. На конце рабочей зоны находятся чаще всего две кромки, которые режут металл. За счет них сверло проделывает отверстия в металле.

Спиральные сверла можно использовать как на сверлильном станке, так и на ручной дрели. На станке будет выше точность вышей работы.

Спиральные сверла по металлу бывают с цилиндрическим хвостовиком и каноническим и шестигранным.

Сверло по металлу с каноническим хвостовиком

Если посмотреть на исполнение спирального сверла, можно выделить следующие группы:

  • Спиральные сверла повышенной точности. Такие сверла применяются мастерами которым нужен высокий уровень точности при сверлении.  Купив такое сверло, вы будете уверены в точности до микронов, в диаметре отверстия. Сверла повышенной точности можно распознать по маркировке А1 выбитой на их основании.
  • Левостороннее спиральное сверло. Что бы ответить на вопрос для чего они применяются, можно вспомнить ситуацию, которая случалась с многими-а именно когда обламывается шляпка болта.  Выкрутить его основание не представляется возможным. Именно для таких случаев и предназначено левостороннее спиральное свело-оно помогает выкрутить обломанные болты, шпильки.  У кого то возникнет вопрос, как отличить левостороннее сверло от обычного-для этого достаточно взглянуть в какую сторону закручена его рабочая зона.
  • Спиральные сверла по металлу общего назначения. Это тот вид, который мы используем чаще всего. Они имеют большой диапазон рабочих диаметров, вплоть до 80мм. Такие сверло часто применяются как в быту, так и на производстве.

Корончатые сверла

Корончатые сверла по металлу позволяют делать отверстия в металле больших диаметров. За счёт того, что при их использовании режется только наружная часть диаметра, затраты энергии на сверление минимальные. Это позволяет делать большие отверстия быстрее чем спиральными сверлами. В середине корончатого сверла находится обычное спиральное сверло, для центровки.  Они позволяют делать отверстия диаметром до 15 сантиметров.

Внешним видом корончатое сверло по металлу похоже на стакан, с канавками с наружной стороны, для отвода стружки. И с центрирующим сверлом. На конце коронки присутствуют режущие зубья, которые изготавливаются из металла твердого сплава и с алмазным напылением.

Конические (ступенчатое, конусное)

Ступенчатое или конусное сверло получило своё название за счёт своего вида. Оно похоже на конус. Конус ступенчатого сверла может быть как плавный, так и ступенями.  Конусное ступенчатое сверло по металлу является универсальным, так как одним таким сверлом можно сделать отверстия разных диаметров.  Оно применяется для сверления отверстий различного диаметра, или для увеличения отверстия в тонких металлах, в основном до 4мм.  На конце конусное сверло имеет центрирующий наконечник, который позволяет сразу начинать сверлить в нужном месте, без сдвигов.

Конусные сверла бывают разных диаметров, вплоть от 4мм до 32мм.

Перовое сверло по металлу

Перовое сверло для металла имеет плоскую рабочую часть, причем она сменная. Сменную пластину к перовому сверлу по металлу можно купить отдельно, когда старая будет тупая.

Из плюсов перового сверла можно подчеркнуть его малую стоимость, что позволяет сделать его популярным для использования в домашних условиях.

Минусом же первого сверла является отсутствие отвода стружки, что дает некоторые не удобства по время работы. Во время сверления придется чаще останавливаться, и доставать перовое сверло из отверстия, для удаления стружки.

Сверло многоступенчатое по металлу – преимущества и недостатки

Все режущие инструменты обладают своими отличительными характеристиками, из которых можно выделить положительные и отрицательные свойства. К числу преимуществ конусных ступенчатых свёрл следует отнести:

Сверление отверстий различного диаметра при использовании всего одной насадки.
Повышенная стойкость к износу по сравнению с обычным цилиндрическим инструментом.
Скорость работы. Благодаря высокому быстродействию первоначальные свойства сверла сохраняются, поскольку режущие кромки просто не успевают нагреться.
При работе не требуется предварительное кернение места сверления, поскольку тонкий кончик моментально врезается в поверхность.
Сочетание функции сверлящего и шлифовального инструмента.
Плавность перехода от меньшего к большему диаметру позволяет исключить деформацию заготовки

Это очень важно при работе с тонкими листами.
Универсальность применения, позволяющая использовать насадку как на стационарном станке, так и на ручном электроинструменте.
Некоторые модели имеют дополнительное абразивное напыление, повышающее их прочность.
Отсутствие необходимости частой заточки.

Основным достоинством конусной насадки является сверление без дефектов кромки отверстия

Несмотря на большое количество положительных моментов, конусное сверло не является идеальным инструментом. Пользователи выделяют основной недостаток – высокая цена.

Классификация ступенчатых сверл

В продаже имеются разные виды ступенчатых сверл, которые различаются по определенным признакам. В первую очередь, их различают по количеству ступеней и по начальному и конечному (минимальному и максимальному) диаметру.

По цвету:

Черные

Эти изделия прошли дополнительную термообработку и отличаются увеличенным сроком службы;

Желтые (золотистые)

Эти сверла имеют поверхностное напыление нитрида титана, что делает их более прочными и пригодными для сверления твердых металлов;

Стальной цвет

Это обычные сверла из инструментальной стали без напыления или дополнительной обработки. Они нуждаются в бережном использовании и обладают меньшим ресурсом, чем альтернативные модели.

Маркировка ступенчатых сверл находится на внешней стороне инструмента.

В ее состав входят:

  • первая буква — Р, обозначает материал инструмента (быстрорежущая легированная сталь);
  • вторая буква с числовым значением — процентное соотношение добавок, входящих в состав сплава. Это могут быть молибден (М), ванадий (Ф), кобальт (К), азот (А);
  • минимальный и максимальный диаметр режущей кромки.

Кроме этого, в маркировке может присутствовать обозначение HSS (быстрорежущая сталь для работы на высоких скоростях вращения) с дополнительной информацией о добавках:

Кроме этого, важной характеристикой конусного ступенчатого сверла является количество рабочих канавок и их форма. Существует две группы:

Существует две группы:

с прямой канавкой;

со спиральной канавкой.

Выбирая подходящий инструмент, надо учитывать все эти показатели и подбирать наиболее удобную модель.

Первый тип сверл легче затачивать, но второй обладает большей мягкостью хода и дает более аккуратные отверстия. Для работы с тонкими листовыми материалами рекомендуется использовать именно такие инструменты.

Как выбрать ступенчатое сверло по металлу – основные технические характеристики

Поскольку данная продукция отличается своей высокой ценой, то перед выбором необходимо тщательно изучить основные технические характеристики, чтобы в магазине, где можно купить ступенчатое сверло по металлу, точно знать, что искать. ГОСТ определяет основные стандарты, согласно которым все свёрла должны быть изготовлены из легированной стали повышенной прочности и иметь следующие параметры:

  • диаметр от 5 до 80 мм;
  • длина конуса – 58-85 мм;
  • диаметр хвостовика – 6-12 мм.

Это основные показатели, которые определены стандартами, но существует ряд параметров, позволяющих судить о качестве изделия.

Ярко золотистый оттенок – свидетельство напыления для повышения прочности

Цвет

По окраске можно судить о качестве материала, из которого инструмент изготовлен, что позволит ещё на этапе приобретения отсеять брак.

  1. Серый оттенок, имеющий стальной отлив является свидетельством того, что сталь во время изготовления сверла не закаливалась. Это приведёт к снижению прочности сверла и быстрой его поломке.
  2. Чёрный цвет говорит о том, что сталь в процессе производства подвергалась обработке горячим паром, что повышает прочность.
  3. Золотистый оттенок означает, что при изготовлении использовался качественный металл, в котором были устранены остаточные напряжения. Подобные изделия отличает долговечность.

На любом режущем инструменте имеется маркировка, указывающая на тип стали и использованные добавки

Маркировка

Все представленные на рынке изделия имеют специальную маркировку, которая определят тип стали, используемой при производстве конкретного продукта. К числу наиболее качественных образцов специалисты относят инструмент с маркером HSS. Подобные свёрла предназначены специально для обработки материалов на высокой скорости без деформации самой насадки при повышении температуры. Дополнительно в маркере проставляются буквенные обозначения состава сплава. (Co – кобальт, Ti – титан, N – азот, M – молибден).

Приобретение набора насадок позволит разнообразить сферу использования

Размер

Перед покупкой следует определиться, какие отверстия придётся сверлить, поскольку именно от этого будет зависеть размер приобретаемой насадки. Определить диаметр, который возможно получить посредством конкретного сверла можно из названия. Например, указание на этикетке «Сверло ступенчатое по металлу 4-32 мм» будет означать, что при помощи данной насадки получится высверлить отверстие от 4 до 32 мм соответственно.

О возможности заточки производитель сообщает на упаковке

Возможность заточки

Ещё одной характеристикой, которая определяет стоимость конечного продукта, является возможность самостоятельной заточки. Подобные изделия имеют более длительный срок эксплуатации, но стоят в среднем на треть дороже обычных.

Покупка продукции известного бренда – залог качества

Виды свёрл по металлу

Чтобы выбрать лучшие модели, необходимо разобраться в видах свёрл.

Спиральные

Классические, цилиндрической формы свёрла, которые наиболее часто используются для сверления металлов. Обычно спиральные изделия изготавливаются из стали HSS.

Материал представляет собой высококачественный режущий тип стали, поэтому изготовленные из неё буравчики отличаются высокой прочностью и долговечностью.

Видео:

Конические (ступенчатые)

Режущая поверхность имеет форму конуса, за что данный вид свёрл и получил своё название. Конические буравчики применяются для изготовления отверстий в тонком металле, а также для исправления дефектов от других режущих инструментов.

Какие лучше ступенчатые сверла выбрать? Зависит от типа обрабатываемого металла. Если плотность заготовки слишком высока, то лучше приобрести более дорогие, золотистой окраски изделия.

В быту этот вид свёрл применяется редко. Если необходимо часто производить сверление тонких металлических листов или обрабатывать мягкие материалы, то несмотря на относительно высокую стоимость, его следует приобрести для домашней мастерской.

Видео:

Корончатые (кольцевые фрезы)

Режущий инструмент представляет собой цилиндр с режущим краем, которым и осуществляется разрезание металла.

Затраты энергии на изготовление отверстия таким способом в несколько раз ниже, за счёт небольшой площади соприкосновения инструмента с обрабатываемой поверхностью.

Преимуществом использования этого вида свёрл перед другими, заключается в изготовлении отверстий большого диаметра. При этом удаётся получить более качественные края, чем при работе со спиральными моделями.

Видео:

Перовые

Особая разновидность плоских буравчиков со сменными рабочими кромками применяется для сверления металла. Такие изделия позволяют выполнять качественные, идеально ровные отверстия.

Отсутствие перекоса в процессе сверления и возможность сделать отверстие большого диаметра в различных металлических конструкциях, позволяет многим мастерам отказаться от использования спиральных изделий.

Это основные типы свёрл применяемых для изготовления отверстий в металлических конструкциях.

Видео:

https://www.youtube.com/watch?v=X7cO2DOdXf8

Конструктивные особенности ступенчатого сверла

Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:

  • направляющую часть, на которой расположена режущая кромка;
  • поводок, переходящий в шейку инструмента;
  • хвостовик, заданной формы (в зависимости от патрона дрели).

Конструкция ступенчатого сверла

Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:

  • метрический конус;
  • конус увеличенный удлинённый;
  • инструментальный конус;
  • так называемый конус Морзе.

https://youtube.com/watch?v=KyJC0S-ZbWs

Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.

Вершина конуса разделена на три составные части:

  • наконечник вершины для проведения предварительного сверления;
  • первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
  • специальная режущая кромка (служит для последующего расширения отверстия).

Сверлильный патрон с конусом Морзе

Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.

Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:

Подробно ознакомиться с характеристиками

Разобраться с возможностями конусного многоступенчатого сверла, например по металлу.
Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку

Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром.
Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла.
Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства.
Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

Конусное и ступенчатое сверла

При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.

Разновидности сверл по бетону

Винтовые

Винтовые спиралевидные сверла визуально похожи на насадки по металлу и дереву. У них также есть режущая кромка и канавка для вывода бетонной крошки наружу. Отличие лишь в наконечнике. Он может быть победитовым или с алмазным напылением. Такой наконечник хорошо сверлит бетон, кирпич, шлакоблок и другие цементные материалы.

Сверла по бетону изготавливаются в большинстве случаев для перфоратора, поэтому большая их часть имеет шестигранный хвостовик под патрон SDS.

Пиковидные

Такой тип сверл характеризуется наличием пики цилиндрической формы и наконечника, похожего на наконечник копья. Наконечник изготавливается с алмазным напылением, поэтому им можно сверлить особо прочный материал. Такие сверла предназначены для бурения небольших отверстий в камне. Однако само сверление довольно долгое и может занимать несколько минут. Некоторые насадки имеют канавки для отведения каменной крошки, а другие нет. Такое сверло нужно только для сверления камня – для других целей лучше взять обычное винтовое.

Коронки

Наиболее крупные сверла, предназначенные для сверления больших отверстий в бетоне. Они представляют собой полую коронку с зубчатой кромкой. В центре располагается сверло, которое забуривается в бетон и центрирует всю насадку на протяжении работы. Если нужно высверлить в кирпиче или бетоне идеальное крупное отверстие, например, под водопроводную трубу или кабель-канал, тогда коронка – это идеальный вариант.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
