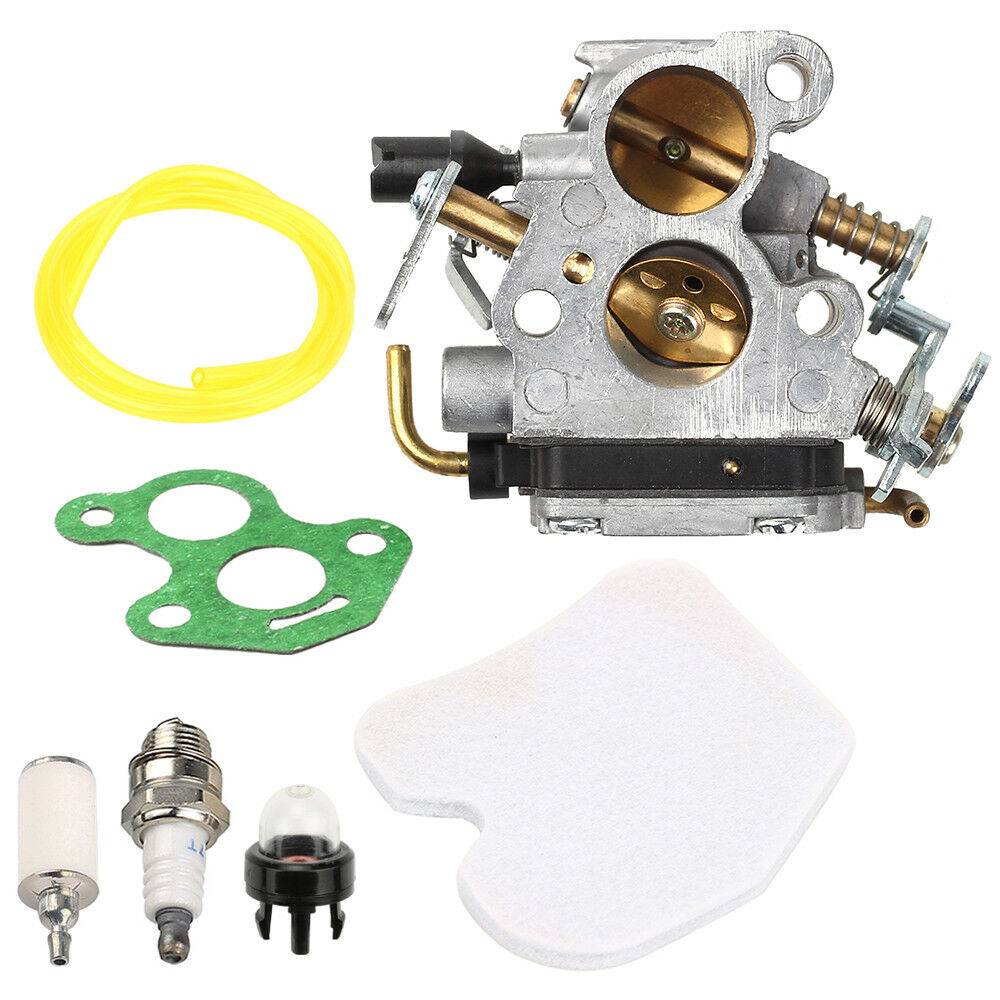

Карбюратор для бензопилы хускварна 240

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:

  • повышенные обороты холостого хода;
  • сильное дымление при работе инструмента;
  • затруднённый запуск холодного или горячего двигателя;
  • отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

Бензопилы «Хускварна» – основные неисправности

Инструмент шведского производителя способен превратить тяжелый труд в простое занятие. Модели бензопил «Хускварна 137», «Хускварна 240» и «Хускварна 365» отличает три особенности:

  • высокая мощность двигателя;
  • улучшенная система фильтрации двигателя;
  • возможность поглощать излишние вибрации.

Если инструмент эксплуатировать строго по инструкции и своевременно устранять его неполадки, то он будет радовать надежной и стабильной работой. Правильно проведенный ремонт с оригинальными запчастями позволит пользоваться пилой продолжительное время.

Основной причиной поломки бензопилы чаще всего становятся сбои в двигателе, которые могут проявляться следующим образом:

  • не заводиться;
  • неустойчиво работать на холостых оборотах;
  • заводиться и сразу глохнуть;
  • не иметь достаточной мощности.

При этом неисправность следует искать в системе зажигания, поршневой группе или топливной системе. Нередко причина плохой работы инструмента может быть связана со сцеплением, тормозной системой, механизмами смазки, шиной.

Система зажигания

Ремонт бензопилы «Хускварна 240» своими руками, да и любой другой модели, следует начинать с поиска неисправности в системе зажигания.

В первую очередь специалисты рекомендуют достать и осмотреть свечу. Состояние этого элемента укажет на недочеты в работе топливной системы.

  1. Если свеча полностью сухая, то значит, в цилиндр не попадает топливная смесь. В этом случае свеча вкручивается на место и ремонтируется топливная система.
  2. Если свеча сильно залита топливной смесью, то могут быть нарушены правила запуска агрегата, или плохо отрегулирован карбюратор. Необходимо перекрыть подачу топлива и запустить стартер. Делается это для того, чтобы удалить избыток горючего. Свечу надо сначала очистить острым предметом, затем промыть с помощью моющих средств, просушить феном и установить на место. После этого инструмент запускается и проверяется его работа.
  3. Если на свече отсутствуют остатки топлива, то ее надо прочистить, помыть и проверить на наличие искры. Ее отсутствие может говорить о нарушении зазора между маховиком и его магнитопроводом или о поломке модуля зажигания.

Неисправность в системе зажигания может быть связана с применением плохого масла или с неправильном соотношением бензина и масла.

Система подачи горючего

Если топливо не поступает в бак бензопилы, то на это могут быть две причины:

  1. Засорился фильтр.
  2. Засорилась крышка.

В этом случае топливо подается не в полном объеме, и инструмент не заводится или заводится и сразу глохнет. Ремонт заключается в прочистке воздушного фильтра и крышки.

Фильтр снимать необходимо очень аккуратно, чтобы забившая его грязь не попала в карбюратор. Чистится и моется он обычными моющими средствами.

Свежие записи

Бензопила или электропила — что выбрать для сада? 4 ошибки при выращивании томатов в горшках, которые совершают почти все хозяйки Секреты выращивания рассады от японцев, которые очень трепетно относятся к земле

Ремонт карбюратора

Сердцем любой бензопилы является карбюратор, с которым связано большинство поломок инструмента. Ремонт этого узла своими руками заключается в разборке и чистке. Если поломка серьезная, то за помощью следует обратиться в сервисный центр.

Чаще всего неисправности инструмента связаны с использованием бензина или масла низкого качества. Чтобы уберечь карбюратор от поломок, необходимо соблюдать некоторые меры профилактики:

  1. Запускать бензопилу следует строго по инструкции.
  2. Бензин не рекомендуется хранить в пластиковой емкости. Это поможет избежать сильного нагара.
  3. Топливную смесь нельзя хранить долго, так как со временем она теряет свои качества.

Конструкция простейшей бензопилы

Первый патент США № 780 476 на «бесконечную цепную пилу» был предоставлен Самуэлю Дж. Бенсу из Сан-Франциско 17 января 1905 года. Это была огромная статическая пилорежущая машина по дереву. В основном Бенс разработал принцип функционирования пилы, но в новом изобретении не был указан источник её питания. К пиле прилагался любой внешний источник — паровой или газовый двигатель. Только 16 лет спустя, в 1921 году, он подал ещё один патент No 1617565 на переносную цепную пилу с автономным источником питания.

Устройство и внутреннее строение бензопилы с тех пор особо не изменилось. Она имеет две основные части: режущий диск, встроенный в цепочку, обёрнутый вокруг длинного металлического направляющего стержня, и небольшой бензиновый двигатель с одним цилиндром (иногда это электрический двигатель, питаемый от электросети или аккумуляторной батареи). Цепь немного похожа на цепь велосипеда, бегущую вокруг звёздочек — шестерни, предназначенной для поворота цепи, только с 30 острыми зубьями (изготовленными из закалённого стального сплава), размещённых с интервалом.

Принцип работы пилы заключается в том, что она превращает химическую энергию бензина в механическую энергию, которая приводит в движение цепь. Обычно резервуар для бензина вмещает всего 0, 5 литра. Бензин подаётся через карбюратор, где смешивается с воздухом. Воздушно — бензиновая смесь переходит в цилиндр, который работает так же, как и в двигателе автомобиля, но с простым двухтактным циклом вместо более сложного четырехтактного, используемого в автомобиле.

Внутри цилиндра воздушно-топливная смесь зажигается искровой свечой, бензин высвобождает свою энергию и толкает поршень вперёд. Поршень в бензопиле обычно имеет диаметр около 45 мм и ход около 33 мм. Кривошипно-шатунный механизм преобразовывает возвратно-поступательное движение поршня к вращательному движению звёздочки, на которую насажена цепь.

Центробежная муфта соединяет двигатель и цепь. Механизмы несут мощность от сцепления до звёздочки, которая удерживает цепь. Цепь вращается вокруг края длинноствольной пластины, называемой направляющей штангой.

Преимущества и технические характеристики пилы Husqvarna 236

Бензопила Husqvarna 236 отличается своей универсальность, способна выполнять широкий спектр работ. Сюда относятся как тяжелые работы по валке деревьев, заготовке дров, так и работы по обрезке кустарников, формированию крон садовых деревьев. Для своего бытового класса модель оптимальная по соотношению «цена-качество». На ней установлен производительный двигатель с достаточным моторесурсом. Эргономичный дизайн и безопасная рукоятка обеспечивают удобство при работе, переключении режимов. Качественная сборка инструмента продлевает срок службы, особенно если следовать инструкции по эксплуатации. При серьезных поломках отремонтировать пилу можно своими руками, приобретя оригинальные запасные детали. Также высокая степень унификации инструментов бренда позволяет осуществлять замену запчастей между моделями одного типа.

В остальном бензопила Husqvarna 236 имеет такие технические характеристики:

  • мощность – 1,9 л. с.;
  • вместительность бака для горючего – 300 мл;
  • бачок для масла – 200 мл;
  • длина шины – 35 см;
  • шаг цепи – 3/8 дюйма;
  • количество звеньев – 52;
  • габариты – 540270282;
  • вес – 7,37 кг.

Настройка зажигания после регулировки карбюратора

В случае если чистка и настройка карбюратора не исправили существующую проблему, нужно проверить свечу и настроить двигатель. Действовать стоит в следующем порядке:

  • Выкручивается свеча и проводится визуальный осмотр. Если она сухая с легким коричневым нагаром, ее можно считать исправной.
  • В случае обнаружения следов бензина на свече следует провести повторную регулировку карбюратора. Это происходит потому, что он подает избыточное количество топлива в ДВС, заливая его.
  • Если свеча выглядит нормально, проверяют работу электрооборудования. В первую очередь кабель, подающий ток на свечу. Конец его подносят на небольшое расстояние к решетке радиатора цилиндра и шнуром прокручивают стартер. Должна проскочить искра. Если ее нет, кабель проверяют тестером и при необходимости заменяют.
  • При исправности кабеля тестируют катушку зажигания. Если осмотр не выявил подпаленных или оборванных проводов, катушку прозванивают тестером, сравнивая данные с сопроводительной документацией. При обнаружении отклонений блок подлежит замене аналогичным.

После замены блока катушки следует выставить зазор в магнето. Зазор между катушкой зажигания и маховиком должен составить от 0,2 до 0,4 мм. Для выставления зазора необходим набор щупов либо можно использовать фольгу подходящей толщины. Щуп зажимают между катушкой и маховиком в момент установки, после чего вытягивают наружу.

Устройство бензопилы Husqvarna 236

От своих рыночных аналогов бензопила Husqvarna 236 отличается сбалансированной заводской сборкой, правильно установленным центром тяжести и отсутствием люфтов. В основу устройства садового инструмента вложен фирменный бензомотор, хромированный цилиндр которого имеет объем 38,2 см3. При разработке и производстве двигателя производителем была внедрена фирменная инновационная система XTorq, которая обеспечивает солидную экономию горючего и заметное снижение выбрасываемых в окружающую среду выхлопных газов.

Для запуска мотора бензопила Хускварна 236 комплектуется долговечным ручным стартером. За плавный и облегченный запуск холодного ДВС в устройстве модели отвечает насос для предварительной подкачки горючего. В базовую комплектацию мотора входит фирменная центробежная система очистки воздуха Airinjection, которая более эффективно фильтрует воздух, предотвращая, тем самым, быстрое засорение карбюратора. Для более удобной эксплуатации садового инструмента в его устройство входят стальные изолирующие пружины, которые отделяют рукоятки от работающего двигателя.

За непрерывную связь мотора и рабочих органов садового инструмента Husqvarna в его оснащении отвечает фирменная система сцепления, все запчасти которой изготовлены из кованых металлических сплавов. Механизм выдерживает интенсивное трение и длительную работу под высокими и переменными нагрузками.

Рабочие органы бензопилы Husqvarna представлены пильной гарнитурой, состоящей из кованой металлической 35-сантиметровой шины и цепи с 52 звеньями и шагом 3/8 «. За стабильную и непрерывную смазку гарнитуры отвечает встроенный масляный насос, исправно работающий в полностью автоматическом режиме. Насос гарантирует интенсивное вращение цепи с максимальной скоростью 16,3 м/c. Этого достаточно для эффективного распила даже самой твердой древесины.

Внутренние детали и рабочие механизмы фирменной бензопилы Husqvarna помещены в прочный корпус, изготовленный из ударостойкого пластика. В задней его части расположены все нужные для непрерывной работы кнопки, рычаги и переключатели.

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна. В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

В работе карбюратора Хускварны участвует клапан-форсунка, которая распыляет топливо и предотвращает поступление воздуха в основную камеру. Часто проблемы при работе пилы могут быть вызваны дефектами именно этого элемента. Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

  • винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
  • (H) – отвечает за тягу на высоких оборотах и их количество;
  • (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.

Регулировка карбюратора китайской бензопилы своими руками

Регулировка предусмотрена далеко не на всех карбюраторах китайских бензопил. Сегодня есть множество моделей бензопил бытового класса, в том числе и европейских брендов, на карбюраторах которых регулировочных винтов просто нет. Или есть только один винт регулировки холостого хода.

Такие карбюраторы требуют регулировки, только когда бензопила на холостых оборотах делает слишком редкие выхлопы (обороты) и иногда глохнет. Ниже по тексту будет рассмотрен алгоритм регулировки холостого хода карбюратора на китайской бензопиле.

Необходимые инструменты

Для регулировки требуется отвертка, подходящая к шлицам регулировочных винтов. На разных карбюраторах они бывают плоскими, крестообразными, с внутренним или внешним шестигранником, звездочкой и т.п.

Алгоритм регулировки карбюратора

Перед регулировкой следует убедиться в её необходимости. Все китайские карбюраторы, на каждой бензопиле проходят заводскую настройку, которая сбивается крайне редко. Регулировки может требовать новый карбюратор, или в редких случаях старый.

Причиной ухудшения работы двигателя с признаками, похожими на плохую подачу топливной смеси, в большинстве случаев являются:

  • забитый воздушный фильтр,
  • забитые нагаром выхлопные окна и глушитель,
  • плохое топливо.

Если проблема не в этом, то пробуют регулировать карбюратор.

Двигатель должен быть прогрет. Холодный и прогретый до рабочих температур двигатель работает по-разному. Поэтому регулировка на холодном будет некорректной.

  • Открывают доступ к регулировочным винтам. На некоторых бензопилах достаточно снять крышку и воздухоочиститель. На других приходится снимать часть корпуса. На третьих в корпусе предусмотрены отверстия под отвертку.
  • На карбюраторе или около отверстий есть маркировка винтов – T (или LA) L и H. Винт T (или LA) предназначен для регулировки холостого хода. Всегда расположен в стороне от винтов L и H, которые находятся рядом друг с другом.
  • Если бензопила при подаче газа глохнет – двигателю не хватает топлива, чтобы развить обороты. Количество топлива регулируют винтом H (главный винт). Его выкручивают на 1/4 оборота и дают газ. Если двигатель стал работать лучше, выкручивают ещё на 1/4 оборота. (Если хуже, то закручивают на 1/4 оборота в обратную сторону).
  • Если двигатель начал работать как на холостых, значит много топлива, винт H закручивают назад.
  • Пик оборотов контролируют на слух или по тахометру. Максимальные обороты для каждой бензопилы указаны в инструкции. (10 000 – 12 500 об/мин). На практике 10 000 – 11 000 об/мин в положении «газ на всю» – нормальные показатели.
  • Увеличив подачу количества топлива винтом H, корректируют качество топливной смеси винтом L. Он увеличивает и уменьшает количество воздуха в смеси. Если воздуха мало, топливо не будет выгорать, в итоге двигатель дымит, не развивает мощности и расходует лишнее топливо. Также винт L влияет на работу двигателя на малых и средних оборотах.
  • После регулировки винта H, винт L выкручивают на 1/4 оборота. Если в выхлопе дым, и двигатель переходит от малых оборотов к средним и высоким с провалами, винт L выкручивают ещё.
  • Регулировку винта L прекращают, когда двигатель работает ровно, плавно переходит от малых оборотов к высоким и не дымит.

Расположение регулировочных винтов выделено красным квадратом. Для доступа к ним, достаточно отвертки. Ничего разбирать не нужно.

Регулировка холостого хода

Последовательность регулировки холостого хода:

  • Двигатель заводят и прогревают в течении 5-7 мин.
  • Винт выкручивают, увеличивая обороты до тех пор, пока цепь не начнет прокручиваться.
  • Затем винт вкручивают назад на 1/4 оборота.

Если есть электронный тахометр, при регулировке нужно использовать его показания. Большинство бензопил должны развивать на холостом ходу 2500 об/мин.

Нюансы, которые возникают в процессе

Винт L нельзя выкручивать слишком сильно относительно винта H. Это приведет к образованию обедненной топливовоздушной смеси (мало бензина – много воздуха). При такой смеси поршневая во время работы сухая, сильно греется и может выйти из строя.

Новые карбюраторы на китайских бензопилах, продающиеся отдельно, регулируются на заводах по стандартному количеству оборотов или произвольно. Поэтому они могут требовать регулировки после установки на бензопилу.

Видео регулировки

Автор видео показывает процесс регулировки классической китайской бензопилы мощностью 2,8 кВт и рабочим объемом 45 куб. см. Автор подробно рассказывает про все этапы настройки, какие винты имеются, за что они отвечают и как правильно ими регулировать. Весь процесс проходит без снятия самого карбюратора с бензопилы.

Устройство бензопилы Husqvarna 240

Главное отличие бензопилы Husqvarna 240 от большинства рыночных аналогов заключается в отличном качестве ее заводской сборки. Садовый инструмент комплектуется долговечным бензиновым 2-тактным мотором, объем цилиндра которого составляет 38,2 см3. Двигатель дополнен надежным ручным стартером, фирменным японским карбюратором Walbro, ручным насосом для предварительной подкачки горючего, а также топливным баком.

Для более удобной эксплуатации бензопила Хускварна 240 оснащена доработанной системой подавления вибрации. В устройство системы входит 6 металлических пружин, которые, во время работы ДВС на максимальных оборотах, принимают колебания коленчатого вала на себя. Таким образом, вибрация на рукоятках садового инструмента практически не ощущается.

Для непрерывной связи двигателя с пильными органами в устройстве модели предусмотрено долговечное сцепление, все запчасти которого изготовлены из металла, обладающего высокой стойкостью к износу и коррозии. За воспламенение горючего в цилиндре ДВС отвечает качественная система зажигания, состоящая из катушки, свечи и электрической проводки.

Пильная гарнитуры садового инструмента включает в себя стальную шину и цепь, за смазку которой отвечает автоматический масляный насос. Цепь для бензопилы Хускварна 240 натягивается при помощи боковой звездочки. Для аварийной остановки гарнитуры в случае ее попадания на гвоздь или металлическую проволоку в устройстве модели предусмотрен долговечный инерционный тормоз, включение и выключение которого выполняется при помощи отдельного рычага.

Бензопила Husqvarna в 240-ой модификации комплектуется надежным корпусом, изготовленным из ударопрочного пластика. В нем предусмотрены отдельные пластины, которые, в случае необходимости, можно снять. Это упрощает ремонт карбюратора и замену расходных запчастей бензопилы.

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:

  • повышенные обороты холостого хода;
  • сильное дымление при работе инструмента;
  • затруднённый запуск холодного или горячего двигателя;
  • отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

Как снять карбюратор и нужно ли это делать перед настройкой

В случае, если бензопила не развивает скорость либо, напротив, работает на чрезвычайно высочайшей, карбюратор

можно регулировать, не снимая.

Но если бензопила не запускается, обороты леденеют на том же уровне либо она нестабильна. Настройка карбюратора бензопилой не изменит ситуацию. Его необходимо снять для чистки либо подмены деталей. В данном случае необходимо действовать в последующем порядке:

  • Открутив крепежные крепления, снимите верхнюю крышку пилы.
  • Снимаем прокладку и часть воздушного фильтра, откручивая болты либо отрывая крепления.
  • С правой стороны карбюратора является шланг для горючего. Вынимаем его вкупе со стержнем управления демпфера.
  • Вытащите карбюратор с креплений, которые держат его.

Разборка карбюратора делается в согласовании с аннотацией, поставляемой в комплекте. Разбирая, будьте очень аккуратны, составляя детали на приготовленную ткань.За маленьких размеров есть риск утраты компонент во время демонтажа и промывки.

Все приобретенные таким макаром детали промывают в специальной воды, сушат и протирают тканью без ворса.

Каналы, трубки и насадки продувают сжатым воздухом, если может быть, за ранее промыв их в ультразвуковой ванне.

Настройка зажигания после регулировки карбюратора

Если очистка и настройка карбюратора не убрали существующую делему, необходимо проверить свечу зажигания и настроить движок. Следует действовать в последующем порядке:

  • Выворачивается свеча и проводится зрительный осмотр. Если он сухой со светло-коричневым отложением углерода, его можно считать невредимым.
  • Если на свече зажигания найдены следы бензина, карбюратор следует отрегулировать. Это происходит так как она поступает лишним количеством горючего в бензиновый двигатель, заполняя его.
  • Если свеча смотрится нормально, проверьте электрического оборудования. Сначала кабель, подающий ток на свечу. Конец его приподнимается на маленькое расстояние к радиаторной решетке цилиндра, а стартер ворачивается шнуром. Искра должна перескочить. Если нет, кабель инспектируют тестером и, если необходимо, подменяют.
  • Если кабель в исправном состоянии, испытывается катушка зажигания. Если при обследовании не найдено соединенных либо покоробленных проводов, катушку вызывают тестером, сравнивая данные с сопроводительной документацией. Если обнаружены отличия, блок нужно поменять аналогичным.

READ Разбавка Бензина Для Пилы

После подмены катушечного блока следует установить зазор магнито. Зазор меж катушкой зажигания и маховиком должен быть меж 0,2 и 0,4 мм. Для установления зазора нужен набор зондов, либо вы сможете использовать фольгу соответственной толщины. Зонд при монтаже зажимается меж катушкой и маховиком, а потом извлекается.

Регулировка карбюратора своими руками

«По уму» её рекомендуют проводить с использованием тахометра (и умения с ним работать), или если позволяет опыт — на слух (т.е. по звуку определять предельные обороты).

В остальных случаях гарантировать положительный результат, маловероятно. Карбюратор бензопилы настраивается одним, двумя или тремя винтами. Всё зависит от марки пилы.

Рассмотрим вариант регулировки на популярной бензопиле Хускварна. На этом карбюраторе имеются три регулировочных винта с обозначениями:

  • Т – регулирование холостого хода;
  • L – регулирование минимальных оборотов;
  • H – регулирование максимальных оборотов;

В первом случае, есть один «видимый» винт холостого хода (Т), а два других (L и H), как правило, скрытых за кожухом. Это неспроста. Производитель «разрешает» потребителю делать регулировку только винтом холостого хода, поскольку в остальном, установлены оптимальные заводские настройки. Однако, для некоторых экстремальных режимов остаётся возможность корректировки.

Вот, понятная картинка карбюратора бензопилы Хускварна 137:

Скрытые нижние винты (L и Н) служат для регулировки работы карбюратора в тех случаях, когда применяется бензин, отличающийся от рекомендуемого заводом-изготовителем.

Если октановое число понижено – то для его увеличения выполняется поворот винта, справа-налево (откручиваем). Таким образом можно увеличить мощность и обороты.

Если октановое число повышено – то для его понижения выполняется поворот винта в обратную сторону (закручиваем). Это позволит уменьшить обороты двигателя.

Винты регулируют в таком порядке: L – Н – Т.

Как правильно провести регулировку? Универсального способа нет. Эта процедура, у всех чем-то отличается. Однако процесс регулировки любой бензопилы, можно условно поделить на 2 этапа.

  1. Базовый (проводится с выключенным двигателем);
  2. Окончательный (проводится с прогретым, не менее 10 минут, рабочим движком).

Ключ (отвёртка) для регулировки винтов карбюратора

Многие производители применяют фирменные ключи. Пользуйтесь ими, не теряйте. Найти в продаже такой специнструмент довольно не просто. Например, вот такой, как на фото справа…

Обязательно соблюдайте правила ТБ прописанные в инструкции бензопилы.

Свечи

Используйте оригинальные и меняйте своевременно. По крайней мере, раз в год это следует делать. Хотя, если посмотреть шире, то всё зависит от объёма выполняемых работ. Кто-то работает чуть ли не каждый день, а кто-то — 1 раз за летний сезон.

Состояние воздушного фильтра

Обязательно проверяется его состояние, поскольку он испытывает большую нагрузку при интенсивной работе. Мельчайшая древесная пыль находится повсюду. По завершении рабочего цикла, рекомендуется его снять и очистить (промыть).

Если это полимерная (нейлоновая) сеточка, то используется нейтральный мыльный (не вспененный) раствор. Промывку делают под струёй воды и сушат на открытом воздухе (только при «плюсовой» температуре).

Если «воздушник» поролоновый, реально промыть керосином, очень хорошо выжать и просушить (хотя керосин полностью не испарится). Бывают фильтры из материала, похожего на бархатную сетку. Такой фильтр ополаскивают в обычной тёплой воде, не применяя моющие средства. Затем сушат.

Новый абсорбирующий элемент (он же фильтр) должен быть такой же, как и отработанный.

Топливная смесь

Следует применять масло, рекомендованное производителем и в требуемых пропорциях. Иначе, есть риск лишится преждевременно гарантии. В крайнем случае, учитывайте степень форсирования движка (т.е. соотношение мощности и объёма двигателя, а косвенно – максимальное число оборотов). Помните, что недостаток или переизбыток масла в составе смеси ведёт к раннему износу ДВС.

Напоследок скажу следующее: если регулировка карбюратора бензопилы выполнена правильно, то:

  • При работе на холостом ходу, цепь должна быть неподвижна (при отжатом тормозе);
  • При нажатии на «газ», с холостых до максимальных, движок быстро, резво и легко набирает обороты. Если цепь наточена хорошо, то любое бревно бензопиле нипочём;
  • Звук работающего двигателя стабильный, без завываний и самопроизвольных ускорений. Прямо хочется творить, как на фото…

Анекдот в тему: Вдруг из маминой из спальни, Весь в крови, с одной ногой,

Выбегает мамин хахаль… И отец с бензопилой…

На этом всё. Буду рад, если информация пошла на пользу. Подписывайтесь в блоге на обновления, дальше будет интересней!

Удачи во всех делах и безотказной работы Вашей бензопиле, тем более сезон уже не за горами! Пока!

Цитата мудрости: Никто не богат настолько, чтобы выкупить собственное прошлое (Оскар Уилс).

Конструкция и сфера использования

Использование бензопилы Хускварна 240 не ограничивается стандартными функциями по заготовке дров. С ее помощью легко можно очистить большую территорию от кустарников и старых деревьев, формировать кроны декоративных растений в саду, использовать ее в строительстве для распила досок. Достаточная мощность и длина шины позволяют производить распиливание древесины как вдоль, так и поперек.

Классический дизайн бренда сочетается в этой модели с высокими техническими характеристиками и удобством пользования. Пила Хускварна 240 относиться к классу бытовых, но ее производительность немногим отличается от профессиональных инструментов. Производители предусмотрели в этой пиле такие необходимые функции, как легкий запуск, двойная очистка воздуха, снижение уровня вибрации. Эргономичные рычаги управления и рукоятка способствуют максимальному комфорту при работе, снижают нагрузку на оператора. Основные узлы механизма расположены таким образом, чтоб ускорить и упростить доступ к ним в случае ремонта.

Если следовать инструкции по эксплуатации и регулярно проводить профилактические осмотры бензопилы, ремонта в большинстве случаев удастся избежать. Но даже в случае поломки инструмент не доставит Вам значительных неудобств – оригинальные запчасти легко можно приобрести и заменить. Подробное строение бензопилы Хускварна 240 приведено на схеме ниже:

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Как отрегулировать карбюратор на бензопиле Хускварна 240?

Любая техника время от времени подвержена поломкам. Основные неисправности бензопилы Хускварна 240 связаны с ремонтом карбюратора, других составляющих топливной системы, с неисправностями масляного насоса. В случае поломки масляного насоса цепь для бензопилы Husqvarna 240 перестает вращаться из-за отсутствия смазки. Также повреждения бензобака или топливных шлангов могут быть причиной того, почему вытекает бензин из пилы. Если пила совсем перестала заводиться, в первую очередь следует убедиться в качестве топливной смеси, проверить искру свечи зажигания. При необходимости свечу очищают или заменяют на новую, проводят настройку карбюратора.

Регулировка карбюратора требуется еще и в тех случаях, если бензопила стала заводиться плохо, глохнуть при нагрузке, а также если изменился тип топлива или условия эксплуатации. Проводить настройку карбюратора стоит после предварительной очистки воздухофильтров и прогрева двигателя.

Далее действуйте по такому алгоритму:

  1. Винт L поворачивается на максимум. Затем сразу же следует вернуть винт на четверть оборота назад.
  2. Удерживая ручку газа, на четверть оборота проверните винт Н.
  3. Сбросьте газ и проверните винт Т по часовой стрелке до начала движения цепи. После этого сразу же проверните винт обратно до остановки цепи.

Схема расположения соответствующих винтов приведена ниже:

Современные бензопилы имеют сложную систему и состоят из нескольких основных узлов, которые периодически требуют обслуживания и регулировки. В этой статье поговорим о том, как отрегулировать карбюратор на бензопиле Хускварна.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
