Какое сопротивление можно проверить мультиметром: измерение резистора, замер изоляции и заземление

Измерение значения сопротивления резисторов

Резистором называется электронный компонент с фиксированным или изменяемым значением электрического сопротивления. Это простейший радиоэлемент, единственной функцией которого является сопротивление электрическому току. Потребность в проверке резистора может возникнуть, например, при ремонте автомобиля или бытовой техники. Зная его номинал, можно установить пригодность элемента для дальнейшего использования.

Основными неисправностями резистора бывают: нарушение контакта между корпусом резистора и выводами или выгорание токопроводящего слоя. В результате значения сопротивления могут выйти из параметров либо уйти в бесконечность (обрыв). Иногда подозрения в исправности резистора могут возникнуть по его внешнему виду – потемнение корпуса, но так бывает не всегда. Да и потемнение резистора ещё не говорит о неисправности, а сигнализирует о его, в какой-то момент времени, перегреве. В любом случае не помешает проверить резистор мультиметром.

Чтобы измерить сопротивление резистора, надо прикоснуться наконечниками щупов к противоположным выводам этого элемента, предварительно установив переключатель на нужный диапазон, и снять показания на экране. Чтобы дать заключение о его исправности, нужно сравнить эти показания с маркировкой на корпусе сопротивления. К сожалению, надписи на корпусе резистора сделаны не в явной форме и неспециалисту разобраться с ними самостоятельно не так просто, но здесь на помощь может прийти соответствующий справочник или интернет.

Величины сопротивлений резисторов регламентированы. Отличия от номинала (разброс) в процентном отношении зависит от класса точности и может составлять от 0.1% у высокоточных до 20%.

Маркировка зарубежных резисторов выполнена в виде цветных колец различной ширины, опоясывающих корпус. В интернете также можно найти таблицы, по которым её можно расшифровать либо воспользоваться калькулятором цветовой маркировки в режиме online.

Проверка сопротивления резистора неизвестного номинала

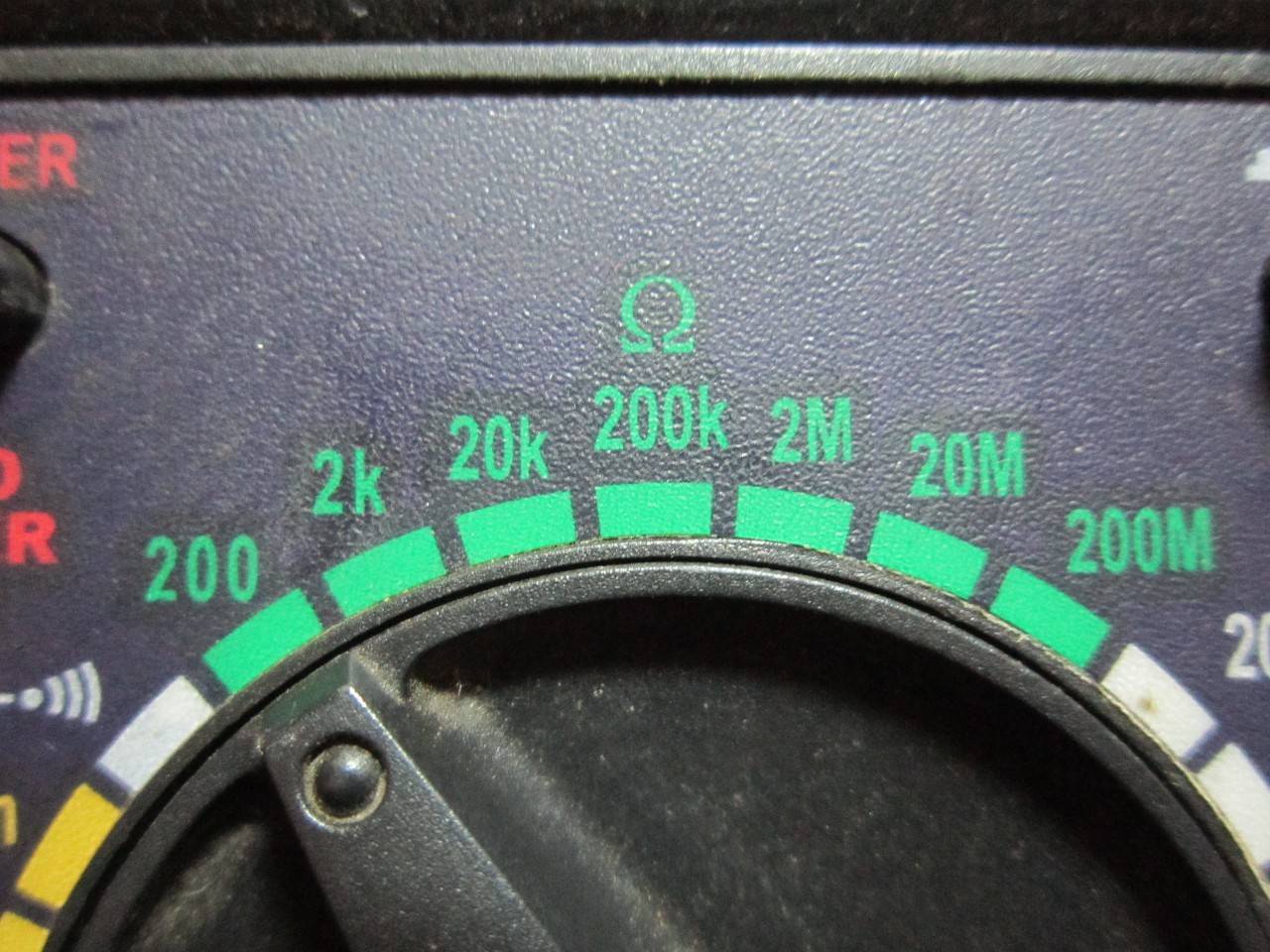

Если сопротивление резистора неизвестно, лучше поставить переключатель на верхний предел чувствительности, например, 2 МОм и, поворачивая рукоятку переключателя вправо, найти нужный диапазон. В принципе, при измерении сопротивления, порядок не так важен. Если поставить минимальную чувствительность, на экране появится единица, вращая рукоятку влево, также можно найти нужный диапазон.

И всё-таки правильнее поступать так, как сказано в первом случае. Ведь при измерении напряжения или тока порядок важен, и можно вывести прибор из строя, поступая, как сказано во втором способе. Лучше сразу привыкать к определённой, универсальной последовательности действий.

Следует быть аккуратным при измерениях, и не касаться руками неизолированных частей щупов, иначе, вместо резистора, можно измерить сопротивление собственного тела.

Измерение сопротивления мультиметром. Переменные резисторы

Переменный или подстроечный резистор имеет, по сравнению с обычным, ещё один подвижный контакт (бегунок). Распространённой неисправностью такого радиоэлемента, является плохой контакт, или отсутствие контакта бегунка с подложкой. Поэтому при проверке такого резистора, необходимо проверить не только сопротивление подложки, но и контакт бегунка с подложкой.

Сделать надо следующее:

1. Установить переключатель в сектор измерения сопротивления Ω, выбрать нужный диапазон в зависимости от номинала резистора.
2. Одним щупом встать на подложку с любой стороны, другим — на подвижный контакт. Если плавно перемещать бегунок, также плавно должны изменяться показания прибора.

Если значения сопротивления на дисплее не меняются, или изменяются скачкообразно, значит, резистор неисправен. Многим, наверное, знаком неприятный характерный треск при изменении громкости на старой видео или аудиоаппаратуре. Он как раз и указывает на плохой контакт бегунка и подложки. Конечно, на современных бытовых приборах и аппаратуре сейчас в основном применяется электронная регулировка, но можно встретить и механические регуляторы.

Что обычно проверяют тестером

Чаще всего измерение сопротивления необходимо для резисторов, конденсаторов и диодов, встречающихся почти в каждом электронном устройстве.

При проверке конденсаторов их необходимо выпаять из общей платы устройства и обязательно разрядить во избежание повреждения тестера. Прибор подключается к выводам конденсатора. Если он исправен, то стрелочный тестер покажет резкий скачок сопротивления, а затем возврат к отметке бесконечного сопротивления, а цифровой — сначала небольшое, а затем все возрастающее значение. Если прибор показывает только нулевое значение, то в обмотке катушки конденсатора имеется пробой, а если сразу бесконечное — обрыв. В обоих случаях конденсатор не подлежит ремонту.

При проверке диодов, щупы сначала подключают в проводящем положении, и прибор показывает некую величину сопротивления. Затем проверка повторятся в закрытом положении, когда диод не пропускает ток, и тестер выдает бесконечное сопротивление. Случай, когда диод проводит ток в обе стороны, говорит о его неисправности.

Давайте научимся нехитрому ремеслу — измерять сопротивление с помощью цифрового мультика. Аналоговые мультиметры (на фото ниже), мне не очень нравятся, так как приходиться считать деления и умножать на коэффициент. Как видите на фото, для того, чтобы измерить сопротивление, нужно поставить крутилку на зеленые значки, и умножать на значение, на которое мы поставили крутилку. Согласитесь, не очень то и удобно.

Все, наверное, видели мой мультик

Как вы знаете, сопротивлением обладают все вещества на Земле, будь это медный провод или даже воздух. А вот для того, чтобы его измерить, мы воспользуемся нашим приборчиком. Из статьи как измерить ток и напряжение мультиметром? мы с вами знаем, для того, чтобы замерять сопротивление, нам нужно повернуть крутилку на «измерение сопротивления». Это весь наш верхний ряд зеленого цвета. Буковка «К» означает, что мы собираемся мерять Килоомы, а буковка «М» означает, что мы собираемся мерять Мегаомы. До буковки показан предел измерения. Если у нас горит единичка на дисплее мультика, значит переключаем крутилку на более больший предел.

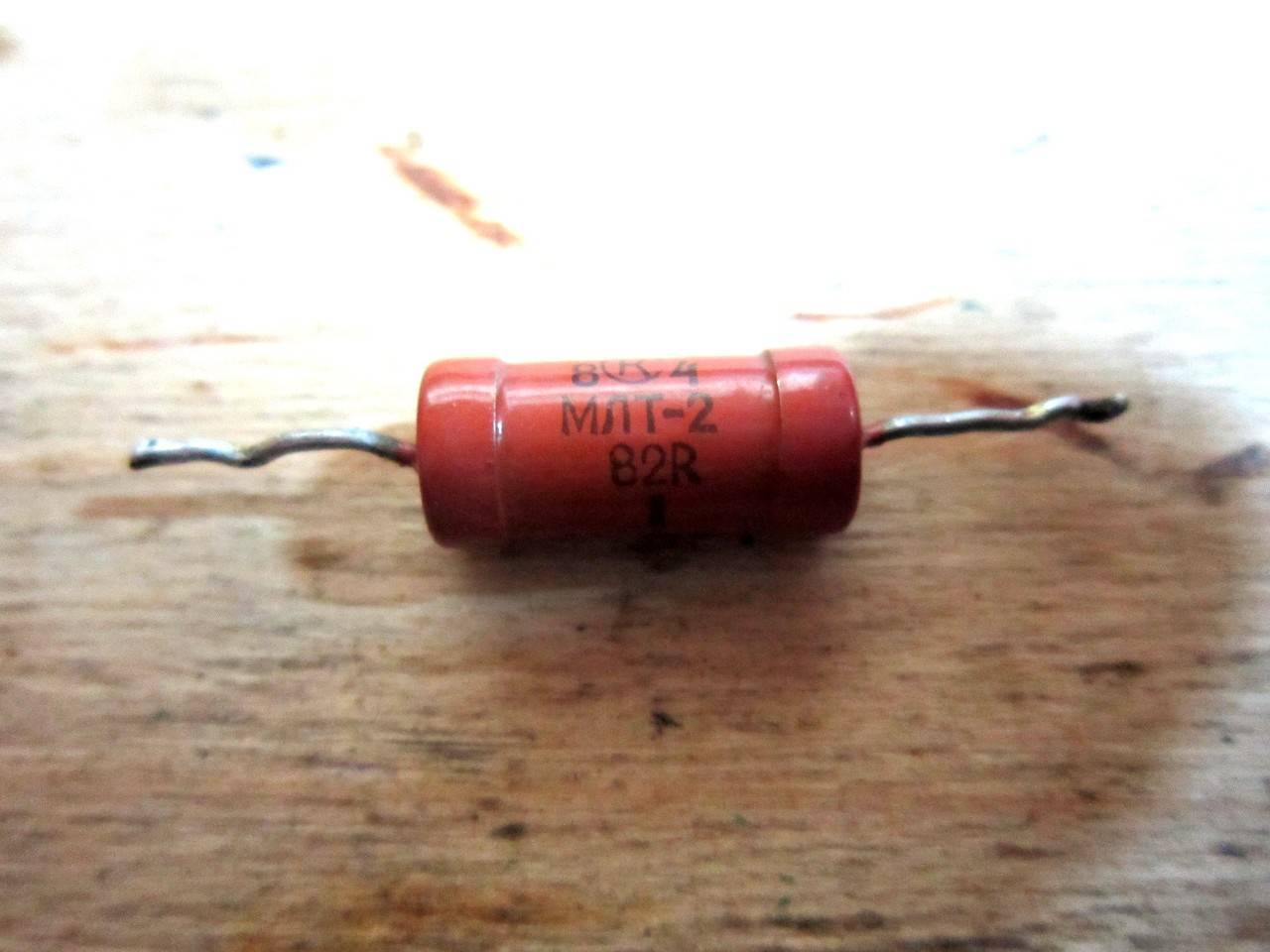

Берем вот такой постоянный резистор

Это один из распространненых видов постоянных резисторов. 82R означает, что его сопротивление должно быть 82 Ома. Проверяем, так ли это? Для этого прикладываем один щуп к одному концу, другой — к другому концу.

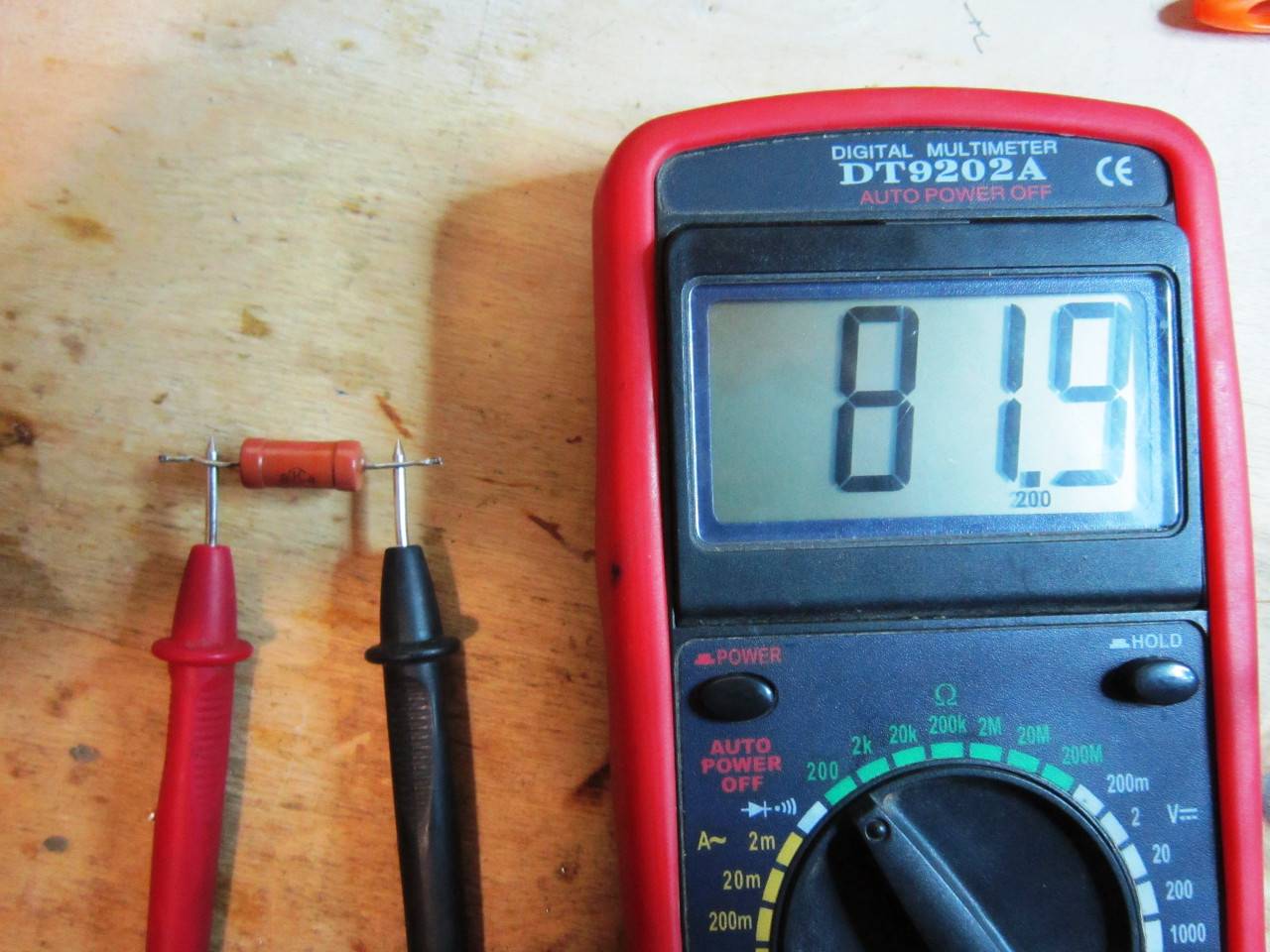

Не соврал! 0,1 Ом не в счет:-) Если отклонение от записи на резисторе отличается от измерения его номинала более чем на 10%, то лучше его не использовать.

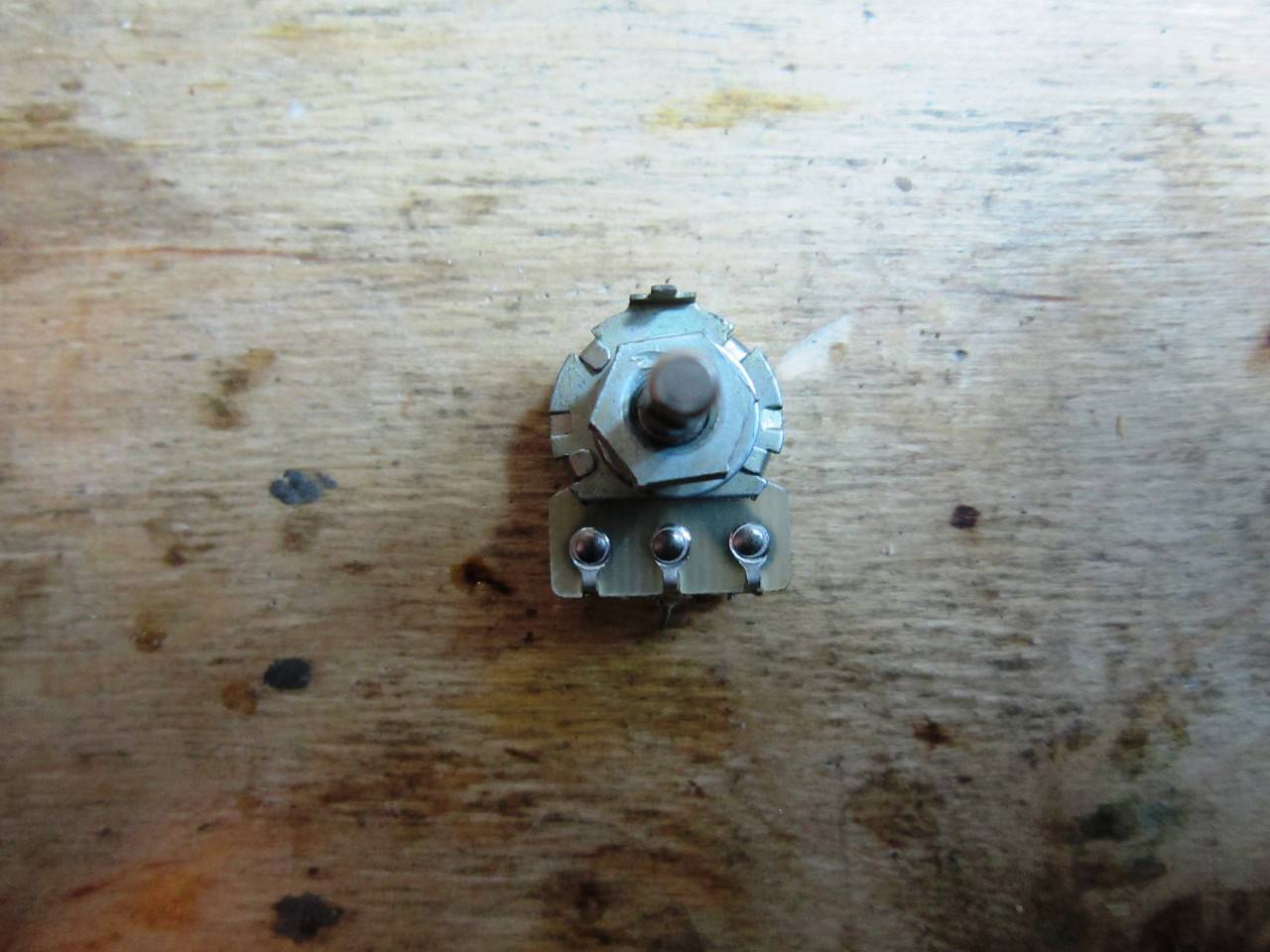

Давайте замеряем переменный резистор. У переменного резистора мы можем менять сопротивление вручную. То же самое касается и подстроечных резисторов — это одна из разновидностей переменных резисторов.

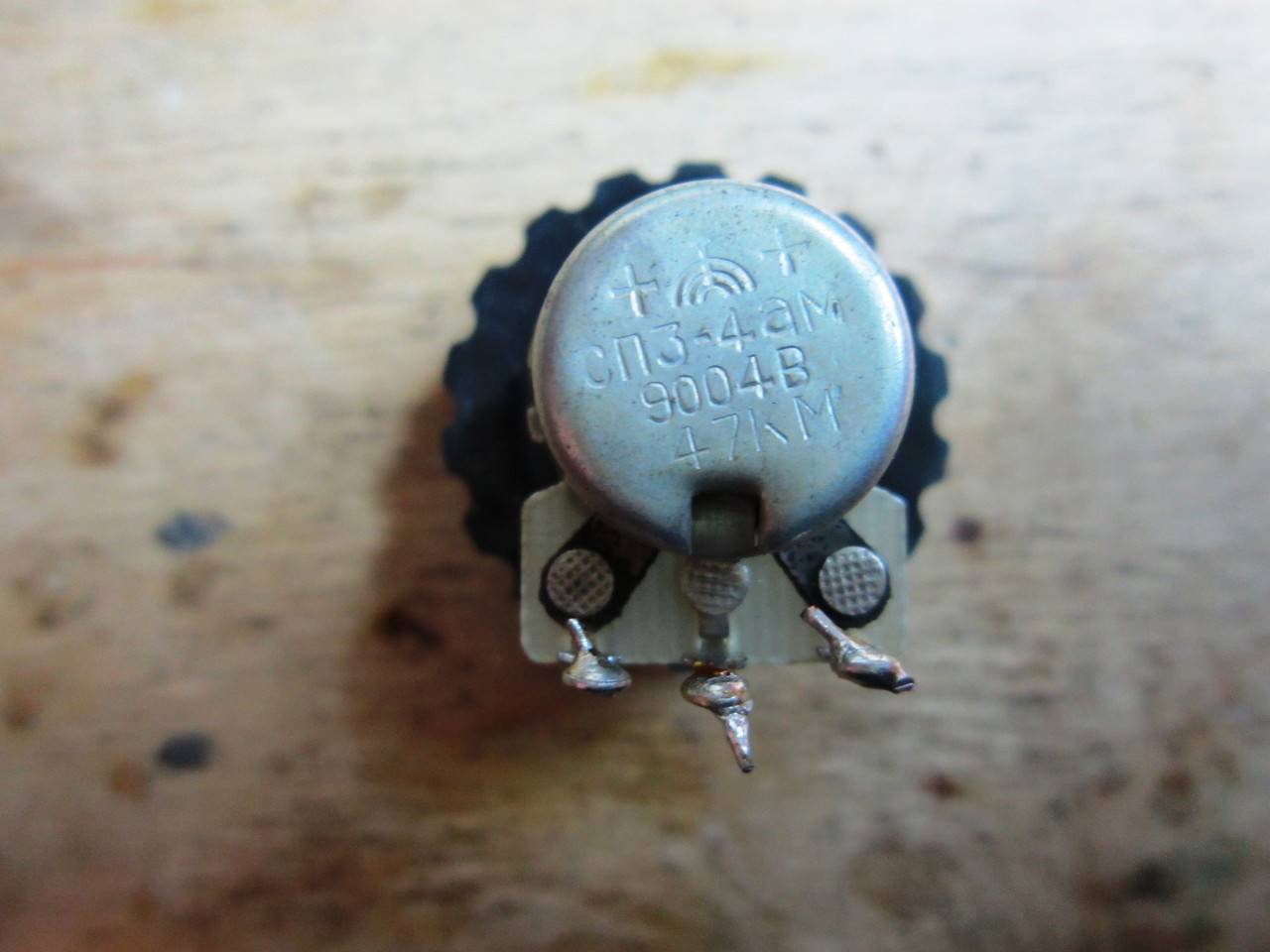

Внизу мы видим надпись 47 КМ. Значит его сопротивление должно быть 47 КилоОм между двумя крайними контактами.

Это его вид снизу. С помощью палочки мы можем крутить его по или против часовой стрелки, тем самым меняя сопротивление между средним контактом и крайними.

А вот и его схемотехническое обозначение:

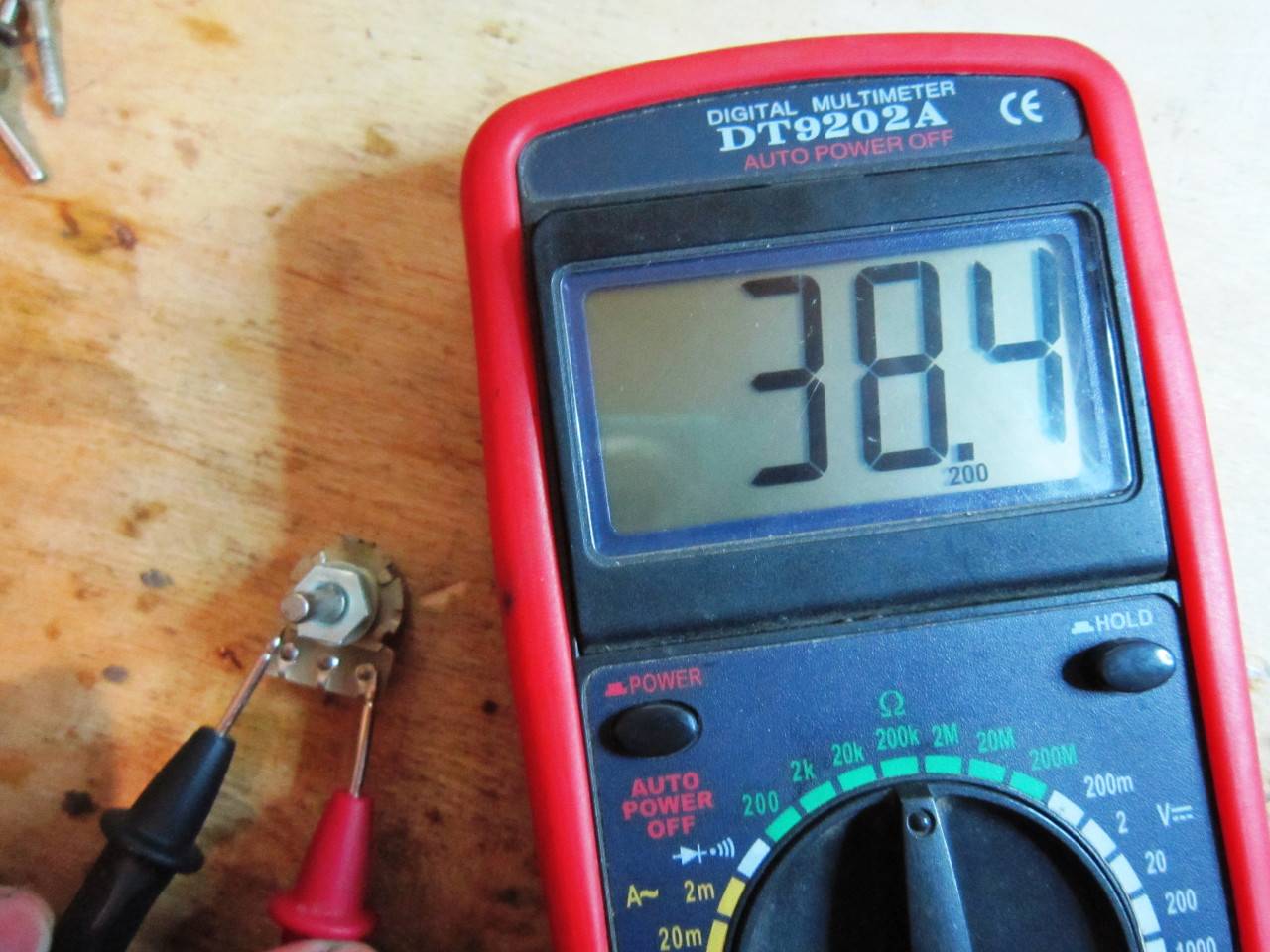

Замеряем полное сопротивление переменника. Ставим щупы по крайним контактам.

Мда… Чуточку другое сопротивление. Наш переменный резистор слишком уже староват, поэтому сопротивление уже поуменьшилось. Можно его смело выбрасывать. Но это не значит, что он нерабочий. Для того, чтобы проверить рабочий ли он, крутим ручку переменника до упора против часовой стрелки и замеряем сопротивление между левым и серединым контактом. Должно получиться близко к нулю.

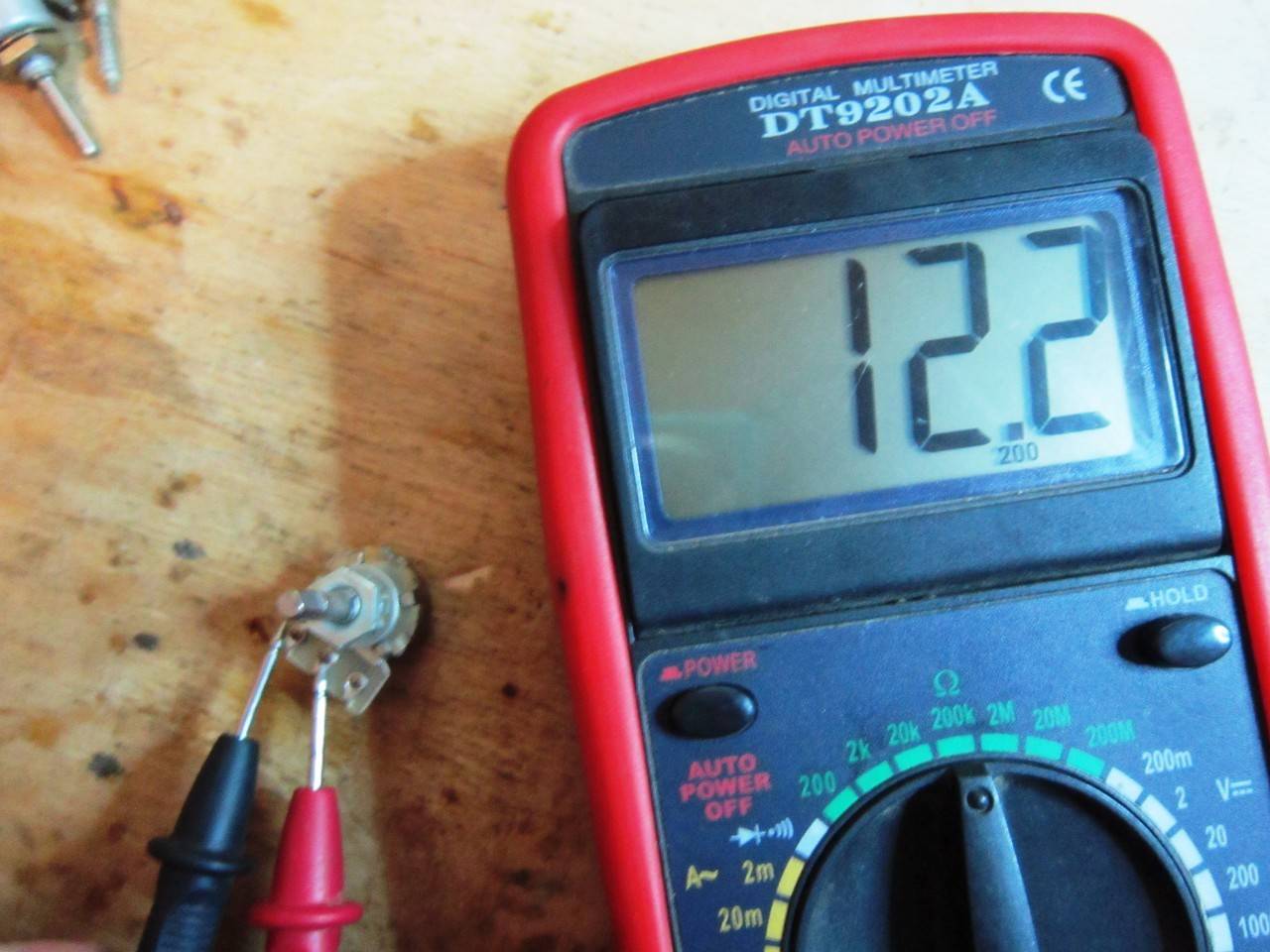

Крутим ручку по часовой стрелке, но не до конца. Замеряем снова сопротивление между серединым и левым контактом.

Замеряем сопротивление между серединым и правым контактом.

В сумме должен получиться результат как по крайним контактам. 12,2+27,6=39,8 Почти все правильно, значит переменник у нас исправен. Некоторые переменники имеют диапазон не от нуля, а от какого то другого значения, например от 10 до 100 КОм и тд. Будьте бдительны, проверяя такие переменники.

Для того, чтобы не было погрешностей, как у меня, вы должны хорошо прижимать щупы к измеряемым сопротивлениям. Лучше всего использовать щупы крокодилы . При измерении не беритесь за контакты сопротивления и оголенную часть щупов руками, так как будет очень приличная погрешность. Ваше тело тоже обладает сопротивлением и поэтому мультик замеряет ваше сопротивление тела и резистора, что приведет к неправильному результату.

Как провести замеры заземления мультиметром

И если с моделированием и расчетами заземления в программе все понятно, то стоит уделить особое внимание подготовке и организации замеров контура заземления непосредственно на конкретном объекте. В первую очередь нужен фазный проводник

Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить

В первую очередь нужен фазный проводник. Записаться к нему можно либо с близлежащей розетки, либо протянуть отдельный провод от щита учета. В обоих случаях конечная точка — это розетка, в которой нужно определить фазу индикаторной отверткой и пометить.

Далее понадобится вилка, в который заведен один провод и соединен с одним штыревым контактом. Здесь тоже нужно отметить используемый контакт. Данный провод подключается к контактам блока розеток (минимум две) и на пути разрывается автоматическим выключателем. Второй провод, соединенный с контуром заземления, также заводится в блок розеток и подключается к другим контактам.

Таким образом можно относительно безопасно измерить разность потенциалов на участке подключенного чайника. Для этого вставляем вилку в розетку так, чтобы задействованный контакт вилки соединился с фазой в розетке. Подключаем чайник к блоку розеток, проверяем, находится ли автомат во включенном состоянии, и включаем нагрузку чайника. Предварительно нужно подготовить мультиметр для измерения переменного напряжения. После включения чайника в сеть фаза-заземление измерение проводится щупами через контакты свободной розетки в блоке. Выключаем чайник и записываем получившийся результат напряжения U(чайник).

При измерении силы тока последовательность такая же, только автоматический выключатель должен быть выключен (чайник включен, но не работает). Мультиметр переводится в режим измерения переменного тока. Замер производится путем замыкания цепи щупами через контакты автоматического выключателя. Это не безопасное измерение, поэтому использовать дешевые мультиметры с хлипкими щупами не рекомендуется. Для более безопасного измерения в цепи нужно заменить чайник на менее мощный прибор с сопротивлением порядка 200 Ом. Соответственно ток в цепи не будет превышать 1 А, и вынос потенциала через заземление уменьшится. Замерив силу тока в цепи, записываем результат I.

Осталось только измерить напряжение в доме U (≈ 230 В). Зная три полученных значения, сопротивление контура заземления определяется по следующей формуле: R = (U — U(чайник)) / I — 2 (Ом). 2 Ом — сопротивление заземление нейтрали трансформатора.

Как измерить заземление в частном доме?

Техника измерения заземления в домах несколько отличается от проведения этой процедуры в квартире. Первым вашим шагом будет проверка целостности всех металлосвязей и грунта. Как это сделать, описано выше в статье. Чтобы измерить заземление, вам нужно будет приобрести тестер, индикатор, отвёртку и изолированный провод. Одну из розеток необходимо отсоединить от напряжения через автоматический выключатель или УЗО.

Перед проведением манипуляций с розеткой следует ещё раз проверить напряжение. Оно должно быть нулевым. Как только вы в этом убедитесь, можно раскручивать корпус розетки. Вы должны убедиться в том, что контакт заземления идёт к соответствующему проводу в стене. Если это так, то можете собрать розетку назад и измерить заземление проводника мультиметром. Если контакт заземления, идущий от розетки, не соединён с проводом, необходимо это исправить, а затем продолжить процедуру. В третьем случае вы можете увидеть, что перемычка розетки переводится на сопротивление. Это означает, что у вас применяется в доме зануление и нужно модернизировать сеть.

В первых двух случаях всё хорошо. Остаётся только собрать розетку, убедиться, что отсутствует ток на металлическом контакте. После этого можно измерить заземление. С помощью индикатора нужно найти фазу. Туда следует поместить свободный конец кабеля, а другой на заземляющий контакт. Если индикатор заработал, то заземляющий контур работает правильно.

Как проверить тестером сопротивление – методы изысканий

Есть много разных методов измерений системы заземления, которые встречаются среди пользователей. Многие из них имеют свои преимущества и ограничения. Наиболее часты следующие методы:

• с использованием внутреннего генератора и 2-мя электродами;
• используя внешнее измерительное напряжение без подключения вспомогательных измерительных электродов;
• используя внешнее напряжение и вспомогательные электроды;
• используя внутренний генератор и 2 измерительных электрода, или с помощью одних измерительных клещей;
• бесстержневой метод, в котором используются два измерительных клеща.

Если работа проводится методом с внутренним генератором и с применением двух измерительных электродов, в данном случае будет использоваться синусоидальный измерительный сигнал. Этот сигнал – идеальный вариант, в отличие от прямоугольного. Чаще используется именно синусоидальный сигнал, если измерение системы заземления имеет индуктивные компоненты как дополнение к активным сопротивлениям. Такой метод применим там, где заземление делается с помощью металлических полос, которые обходят вокруг объектов работы. Также этот подход наиболее предпочтителен тогда, когда все условия, в том числе и физические, позволяют его реализовать.

Методом, где используется внешнее измерительное напряжение без включения вспомогательных измерительных электродов, обследуют, если необходимо измерить заземления в системах ТТ. Основным преимуществом данного метода является то, что в работе не нужно использовать вспомогательные измерительные электроды. Это очень ценное условие для городов, так как мало свободного пространства на земле для того, чтобы разместить испытательные электроды. Методом, где используется не только внешнее измерительное напряжение, а также и вспомогательные электроды, активно обследуют в отдаленных населенных пунктах, в сельской местности. Для работы таким методом надо много свободного пространства.

Метод, где используется внутренний генератор и 2 измерительных электрода, или же с помощью одних измерительных клещей, работает тогда, когда не нужно разъединять электроды заземления. Часто эти электроды могут быть параллельно соединены с испытательными электродами. Бесстрежневым методом работают тогда, когда нужно проводить измерения в непростых заземляющих системах (особенно, если это множественные параллельные электроды заземления). Также этот метод используют при наличии вторичной системы с малым сопротивлением заземления. Благодаря этому методу, можно выполнять измерения без вспомогательных электродов. Важным преимуществом является то, что нет нужды разрывать шины заземлений.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе. Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (

.) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т.п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Как понять, что заземляющий контур не работает?

Не обязательно измерять напряжение мультиметром, чтобы выявить проблемы в работе заземляющего контура. Возникновение шума в колонках, разряды тока от стиральной машинки говорят о том, что электричество в землю не уходит. Если у вас дома установлены старые обогревательные батареи, то возле них будет скапливаться пыль в большом количестве.

Если у вас не получилось самостоятельно измерить напряжение заземляющего контура, то пригласите электрика. При небольших перепадах проблемы с работой этого электрического соединения незаметны, но, если возникнет серьёзное замыкание, человек, контактирующий с техникой, может погибнуть, т.к. ток попадёт в него.

Источник

Проведение замеров

И всё же в вопросе, как замерить сопротивление заземления, лучше пользоваться не мультиметром, а мегаомметром. Наилучшим вариантом считается электроизмерительный переносной прибор М-416. Его работа основывается на компенсационном методе измерения, для этого пользуются потенциальным электродом и вспомогательным заземлителем. Его измерительные пределы от 0,1 до 1000 Ом, работать прибором можно при температурных режимах от -25 до +60 градусов, питание осуществляется за счёт трёх батареек напряжением 1,5 В.

А теперь пошаговая инструкция всего процесса как измерить сопротивление контура заземления:

• Прибор расположите на горизонтальной ровной поверхности.
• Теперь произведите его калибровку. Выберите режим «контроль», нажмите красную кнопку и, удерживая её, установите стрелку в положение «ноль».
• Некоторое сопротивление есть и у соединительных проводов между выводами, чтобы свести к минимуму это влияние расположите прибор поближе к измеряемому заземлителю.
• Выберите нужную схему подключения. Можете проверить сопротивление грубо, для этого выводы соедините перемычками и подключите прибор по трёхзажимной схеме. Для точности измерений следует исключить погрешность, которую дадут соединительные провода, то есть между выводами снимается перемычка и применяется четырёхзажимная схема подключения (кстати, она нарисована на крышке прибора).
• Выполните забивание в землю вспомогательного электрода и стержня зонда на глубину не меньше 0,5 м, имейте в виду, что грунт должен быть плотный и не насыпной. Для забивания используйте кувалду, удары должны быть прямыми, без раскачивания.

• Место, где будете подсоединять проводники к заземлителю, зачистите напильником от краски. В качестве проводников применяйте медные жилы сечением 1,5 мм2. Если используете трёхзажимную схему, то напильник будет выполнять роль соединительного щупа между заземлителем и выводом, так как с другой его стороны подсоединяется медный провод сечением 2,5 мм2.
• И теперь переходим уже непосредственно к тому, как измерить сопротивление заземления. Выберите диапазон «х1» (то есть умножение на «1»). Нажмите красную кнопку и вращением ручки стрелку установите на «ноль». Для больших сопротивлений необходимо будет выбрать и больший диапазон («х5» или «х20»). Так как мы выбрали диапазон «х1», то цифра на шкале и будет соответствовать измеренному сопротивлению.

Наглядно, как проводится измерение заземления на следующем видео:

Для чего нужны проверки заземления

Для того чтобы заземление в полной мере выполняло свои функции, необходимо поддерживать исправность заземляющего контура. С этой целью выполняются периодические замеры сопротивления мультиметром, по результатам которых определяется состояние всей системы.

Если контур находится в исправном состоянии, то при возникновении аварийной ситуации ток по заземляющему проводнику будет уходить к токоотводящим электродам. Поскольку они контактируют с грунтом всей своей поверхностью, все проходящие токи быстро и равномерно уйдут в землю.

Однако, продолжительное нахождение в грунте и постоянный контакт с землей приводит к образованию на металлических поверхностях окисной пленки, постепенно переходящей в коррозию. В результате, создаются препятствия нормальному прохождению тока, сопротивление элементов конструкции возрастает. На некоторых участках ржавчина становится более ярко выраженной, в связи с наличием в этих местах химически активных веществ, постоянно контактирующих с металлом. Поэтому начинать проверку следует с определения технического состояния элементов системы.

Постепенно коррозия превращается в отдельные чешуйки, которые начинают отслаиваться от металла и препятствовать в этом месте электрическому контакту. В дальнейшем количество таких мест возрастает, вызывая увеличение сопротивления всего контура. В заземляющем устройстве наступает потеря электрической проводимости, и оно уже не в полной мере отводит в землю опасные токи. Таким образом, снижаются общие защитные свойства системы.

Установить реальное состояние контура возможно только с помощью замера сопротивления. Техническая сторона этого процесса основывается на законе Ома для участка цепи. Данная процедура проводится с помощью источника напряжения с заранее известным точным значением. После того как будет измерена сила тока, можно легко определить сопротивление. На практике все не так просто, как в теории, поскольку существуют определенные методики и правила замеров, которые требуют точного соблюдения.

Устройство мультиметра

Мультиметр представляет собой прибор для измерения сопротивления, напряжения, тока, возможно, ёмкости. С помощью него можно проверить различные электронные компоненты: резисторы, диоды, транзисторы, конденсаторы, а также измерить значения электрического тока и напряжения, установить целостность электрических проводов.

Практически любой мультиметр состоит из следующих составных частей:

• В верхней части устройства располагается жидкокристаллический экран, на котором будут отображаться результаты измерений. Существуют и стрелочные приборы, но они в настоящее время встречаются редко.
• В центральной части мультиметра располагается поворотный переключатель, с помощью которого устанавливается вид измерения и его диапазон.
• В нижней части гнёзда, в которые вставляются шнуры с острыми наконечниками (для прокалывания изоляции), идущие в комплекте с прибором.

Питание цифрового прибора с жидкокристаллическим экраном осуществляется от батарейки (крона) напряжением 9 В, или аккумулятора того же номинала. Следует следить за значком батарейки на экране дисплея. Если он замигал, батарейку надо менять, иначе показания прибора будут недостоверны. Принцип действия такого мультиметра основан на сравнении измеряемых величин с эталонными, и вычисления истинного значения. Для аналоговых стрелочных приборов питание не нужно, они работают по другому принципу.

Конечно, цифровые мультиметры удобнее, но у стрелочных есть одно неоспоримое преимущество, они работают в условиях сильных электромагнитных полей, где цифровые приборы бессильны.

Автолюбителям будет полезна статья о том, как проверить катушку зажигания мультиметром.

Устройство мультиметра и принцип его работы

Мультиметр — это прибор для измерения параметров электрического тока. Само понятие «мульти» подразумевает, что с его помощью можно измерить «омы», «вольты» и «амперы». Для каждой из них существует свой прибор. А мультиметр способен заменить их все, в том числе и при измерении сопротивления заземления. Можно измерить каждую величину специальным прибором, а можно мультиметром.

Есть две разновидности этого прибора:

• аналоговая;
• цифровая.

В аналоговом устройстве результаты измерения отображаются на измерительной шкале со стрелкой. В цифровом это воспроизводится на индикаторе в виде шкалы или чисел. Дешевле, а значит и доступнее, являются аналоговые приборы. Но их недостатком служит относительно большая погрешность показаний. К тому же сейчас их практически не выпускают.

В цифровых мультиметрах информация выводится на светодиодный или жидкокристаллический экран. Точность этих приборов не вызывает нареканий, в отличие от их «стрелочных» собратьев. Еще одним плюсом является возможность переноса данных в компьютер. И, как следствие, пересылка их с помощью электронных сервисов любому адресату.

Кроме измерения сопротивления, напряжения и силы, мультиметр позволяет определить частоту переменного тока, емкость конденсаторов и, даже, температуру. Интерфейсы, с помощью которых осуществляется управление мультиметром, после того как замерен контур заземления:

• RS-232 — для портативного компьютера;
• GPIB — для стационарного устройства.

Каждый мультиметр имеет до 4 гнезд и 2 вывода: черного и красного цвета. Красный предназначен для потенциального контакта с проверяемой системой заземления, а черный для массы. Этот провод, как правило, на конце имеет зажим, называемый «крокодильчиком».

Красный провод вставляется в гнездо, отмеченное специальным символом и предназначенное для измерения конкретного значения. В описываемом случае — «Ом», которое обозначено значком «Ω». А значения градируются:

• X1K;
• X10;
• X100.

Это означает, что показатель нужно умножить на указанное число. Кроме этого, в приборе есть гнезда с обозначением ампер: A, mA, 10 A или 20 A и вольт: ft, V или +.

Мультиметр, перед тем как начать проверку заземления, подключается к бытовой сети 220 В или к автомобильной 12 В. Входные гнезда обозначаются DCV, для постоянного, и ACV, для переменного напряжения. Для переключения режимов измерения используется специальный переключатель.

Как измерить сопротивление изоляции мегаомметром

В состав любого образца прибора входят генератор в токовыпрямителем и предназначенный для измерений специальный механизм. Мегаомметры классифицируются по категориям согласно номинальным характеристикам напряжения.

Для устройств любого типа необходимо придерживаться определенных условий на подготовительной стадии:

• контрольная проверка прибора, выполняемая при находящихся в разомкнутом положении концах жил, при этом указатель находится у значка бесконечности. Замыкании проводов сопровождается приближением стрелки к цифре 0;
• специальным устройством подтверждается отключение напряжения;
• обязательное заземление токопродника, снимающееся после установки мегаомметра.

Несколько моментов требуют повышенного внимания в отношении изоляционного слоя элементов, предназначенных для эксплуатации в режиме до 1000 В:

1. Изоляция защитных и рабочих нулевых проводников должна равняться аналогичному показателю фазных элементов.
2. Выполняется отсоединение нулевых проводников от заземляющих элементов со стороны приемника и источника питания.

Вращение ручки устройства происходит со скоростью 120 об/мин для обеспечения устойчивого положения стрелки.

Для проводников более 1000 В избежать потенциальных неточностей тестирования из-за присутствия на изоляционном слое токов утечки можно способом накладки экранных колец на измеряемый участок.

Устройство подсоединяется со стороны проверки к жилам после завершения мероприятий, предназначенных для снятия напряжения. Согласно рекомендациям ПУЭ с другой стороны нужно развести жилы на определенное правилами расстояние. Для обеспечения безопасности в этой зоне находится один из работников, а по периметру работ вывешиваются предупредительные плакаты.

Затем поочередно проверяется каждая жила подсоединением к ней одного щупа мегаомметра, второй при этом подключен к заземлению. Пара свободных от проверки жил заземляется. Рекомендованная длительность тестирования – 1 минута.

Особенности выбора

Сейчас на рынке представлено большое многообразие устройств от бытовых недорогих моделей, предназначенных для эпизодических измерений, до узкопрофессиональных тестеров, оснащённых специфическими функциями и возможностями. Запутаться в столь широком многообразии устройств несложно. Сориентироваться в выборе помогут следующие критерии:

1. Диапазон. Максимальные и минимальное возможные показания сопротивления. Особняком стоят мультиметры с расширенными функциями мегаомметров, которые больше востребованы профессиональными электриками.
2. Точность. Большое влияние на показатель имеет заявленная производителем погрешность измерения в определённом интервале температур.
3. Длина шкалы. Традиционно мультиметры отображают 4 знака. Боле сложные приборы оснащены расширенной индикацией.
4. Выбор диапазона. Автоматическое определение как опция может быть очень полезна при массовом тестировании разнородных компонентов, но эта функция удорожает прибор.
5. Температурный коэффициент. Параметр, существенно влияющий на точность измерений. Как правило, большинство приборов калибруется при температуре окружающей среды 20 °C. Устойчивость показаний к изменению температуры существенно влияет на цену мультиметра.
6. Скорость измерения. Для бытовых нужд несущественна. Большинство омметров делает приблизительно один замер в секунду, но в некоторых случаях этот параметр может определять выбор.
7. Возможность удалённого подключения. Оснащение портами для передачи данных заметно ускоряет некоторые процессы многократных замеров и обработки измерений.
8. Прочность, защищённость от влажности и портативность. Определяет условия, при которых тестер будет эксплуатироваться.

Заточение о процедуре проверки резистора сопротивления с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами. Если у вас тело резистора беспросветное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равновелико бесконечности. В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее итого, корректной и на плате. Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но тут есть плюс, щуп можно удерживать у ножки сопротивления с помощью перстов рук. Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так тут еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без поддержки рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как оценить состояние заземляющего контура в квартире?

Для измерения сопротивления заземления применяют тестер либо конструкцию из контрольной лампы. Также вам понадобится отвёртка и изолированный провод с двумя щупами. Если у вас под рукой есть мультиметр, необходимо выполнить следующие действия:

Проверить напряжение в розетке. Просто подключите к ней настольную лампу или телевизор. Если прибор заработал, то всё в порядке. Отключите электроэнергию в квартире. Для этого следует воспользоваться УЗО или автоматом (если у вас старый дом).

Аккуратно снимите крышку розетку. Найдите провод, соединенный с контактом заземления. Если в вашем доме электросеть работает по принципу заземления, то провод будет уходить в стену. Если же провод подключён к одной из клемм, то в доме применяется принцип зануления либо заземляющего контура нет вообще.

Если схема заземления была обнаружена, переключите тестер в режим проверки напряжения.

Необходимо измерить напряжение между фазой и нулём, а затем между фазой и землёй.

В идеале цифры напряжения между фазой и землёй должны быть больше величины напряжения между фазой и нулём. Бить тревогу нужно, если при втором измерении тестер показал ноль. Это значит, что заземление в квартире или доме не работает. Не все пользуются мультиметром в повседневной жизни, поэтому смысла покупать его не видят. В таких ситуациях для проверки заземления можно собрать контрольную лампу. Для этого вы должны найти патрон, провода, концевики и лампу. Точно измерить таким способом величину напряжения не получится, но зато вы узнаете, работает ли у вас заземление.

Предварительно нужно определить с помощью индикаторной отвёртки, где в розетке фаза, а где ноль. При соприкосновении с фазой лампочка в инструменте загорится, а при взаимодействии с нулём ничего не произойдёт. После того, как вы определите расположение контактов, совершите следующие действия:

Притроньтесь одним концом провода к фазе, а вторым к нулю. Лампочка должна загореться.

После этого переместите конец провода от нуля к усику заземления. Лампочка должна гореть ярко. Если она мигает либо свет тусклый, то контур работает плохо. Если тока нет совсем, то «земля» не работает.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.
