История появления устройства

Шуруповёрт представляет собой электроинструмент. Основное его назначение, следующее из названия, закручивать или откручивать крепёжный элемент. После того как в 1868 году была изобретена электродрель, развитие электроинструмента получила широкое распространение. Основополагающие компании DeWalt, Bosch, Black&Decker, Makita и Hitachi развивали индустрию, создавая новые устройства.

Появление в 1934 году винта с крестовым разъёмом повлекло спрос на электрический инструмент для его закручивания. Особенно востребованным он оказался в машиностроении. Первого такого рода приспособление называлось гайковёрт. С появлением аккумуляторов устройство получило мобильность, и в обиход вошло название шуруповёрт. Его массовое производство началось в начале 80-х годов.

Причины поломки

Как любой механический узел, при работе редуктора на детали оказывает влияние сила трения, от чего они постепенно истачивают или изнашиваются и теряют «сцепку». Для того чтобы этого избежать, все детали узла должны быть качественно смазаны.

Поэтому первая причина поломки редукторного узла – недостаток смазки (но может быть и ее избыток).

Также на редуктор оказывает влияние такой «бич» механики как пыль. Она оседает на деталях и при эксплуатации нагревается вместе с ними. Особенно это опасно для пластиковых шестеренок, так как под воздействием нагревания от пыли они подвергаются деформации – что и ведет к поломке.

Наконец, еще одна неприятность для редуктора – попадание в него посторонних частиц. Забиваясь между зубцами, они заклинивают их. Из-за этого при вращении вала двигателя создается избыточная нагрузка на другие элементы конструкции, которая ведет к их разрушению.

Самодельное зарядное для шуруповерта

До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.

Осторожно! Нагревание литий-ионной батареи выше 60 градусов может привести к пожару и даже взрыву. Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния. Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния

Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.

• зарядный стакан;
• батарея, которая не работает;
• нож и лезвия;
• дрель;
• паяльник;
• провода длиной не меньше 15 см;
• отвертка;
• термопистолет.

Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.

Нужно, чтобы трансформатор выдавал необходимую мощность

Это важно для продолжительной работы устройства. В противном случае он сгорит

Ток регулируется резистором при вставленном аккумуляторе

Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд

Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Замена электролита

• Воду заливают при помощи медицинского шприца и заряжают с помощью прибора Imax B6. Банку после полной зарядки нужно еще раз проверить на предмет быстрой потери заряда мультиметром. Когда жидкости будет достаточно для удерживания заряда, отверстие заливают силиконовым клеем.
• После этого банку оставляют на сутки для отстаивания и лишь потом собирают батарею.
• Если это не помогает, взамен испорченных банок покупают новые и подсоединяют к системе.

Если вы не сильны в электрике, возможно не стоит разбирать сложные узлы устройства. Лучшим вариантом станет очистка деталей шуруповерта и их смазка маслом.

Если это не поможет, замените вышедшие из строя узлы целиком, в том числе и батарею. В специализированных онлайн и оффлайн-магазинах сейчас можно найти детали практически на все популярные модели шуруповертов от разных производителей.

Диагностика состояния электроинструмента

Горячие поверхности беспроводной отвёртки и батареи свидетельствуют о перегреве инструмента. Перегрев — это процесс, который может произойти в двух случаях. С одной стороны, шуруповёрт имеет внутренний дефект, а с другой стороны, возможно, что он используется неправильно. Для этого перед ремонтом нужно провести проверку:

Вначале испытать источники тока — электрическую розетку. Есть 3 способа проверки. Сначала подключите к нему другое устройство и посмотрите, работает ли он правильно. И также можно подключить проверяемый инструмент к другой розетке и посмотреть, заряжается ли аккумулятор. Наконец, проверьте индикаторы на нём, например, свет или звук, чтобы убедиться, что он получает электричество.
Работоспособность аккумулятора. Иногда причина может быть не в нём, а в какой-то отдельной элементарной батареи. Это можно определить двумя способами. Попытайтесь подключить аккумулятор в другой зарядке и посмотреть, будет ли он заряжаться. Можно попробовать заменить проблемный элемент в батареи.
Проверить зарядник и определить, есть ли какие-либо видимые повреждённые части

Нужно обратить внимание на контакты, которые соединяются с выходами. Убедитесь, что они не согнуты и не сломаны.
Проверить металлические детали на наличие коррозии или ржавчины, что является признаком влаги

Если детали контактировали с жидкостью, возможно, в нём возникло короткое замыкание, которая не позволяет включать аккумулятор.
Используйте для ремонта зарядных устройств аккумуляторов вольтметр, подсоединявшись к нему. Коснитесь контактов устройства с помощью зондов и убедитесь, что есть показания. Если они отсутствуют, переключите зонды и повторите попытку. Если показания по-прежнему отсутствуют, аккумулятор не рабочий и нуждается в замене.
Выполнить очистку небольшим количеством спирта и ватным тампоном. Удалить коррозию с помощью тонкой наждачной бумаги. Прежде чем подавать контрольное напряжение на прибор нужно удостовериться, что спирт высох и электрические части не имеют влажной поверхности.

Шуруповерты производит большое количество фирм, особенно популярны инструменты фирм Интерскол, Bosch, Макита. Обычно они чрезвычайно прочны и надёжны, тем не менее отдельные части могут изнашиваться. Например, когда при нажиме на курок дрель не работает. Такая поломка говорит о том, что не действует триггер (кнопка). Замена триггера — довольно простая операция. Перед началом ремонта аккумулятор должен быть удалён, чтобы предупредить получение травмы при включении спускового механизма двигателя. Порядок проведения замены регулятора на примере зарядного устройства для шуруповерта Бош:

Удалить аккумулятор перед началом работы со сверлом. Отключить два освобождающих зажима по бокам аккумулятора и вынуть батарею. После извлечения аккумуляторной батареи 12,0 В положите её в безопасное место вдали от рабочей зоны. Установите оборудование на чистую ровную поверхность винтовыми отверстиями вверх.
Найти винт, который соединяет две половины наружного корпуса на заднем крае вала батареи. Используйте угловой пинцет для его удаления.
Поместите пинцет в паз на внутренней стороне зажима. Используйте другую руку, чтобы плотно прикрепить дрель и потянуть вверх до тех пор, пока зажим не отсоединится.
Найдите восемь винтов 5,5 мм, расположенных на обращённой вверх стороне свёрла.
Удалите каждый винт с помощью отвёртки T8, сложив их в безопасном месте

После освобождения всех винтов освободите корпус, чтобы открыть двигатель и вынуть его.
Поместить палец под металлическую вкладку и осторожно поднять её и освободить спусковой механизм. Аккуратно возьмите узел триггера и осторожно потяните вверх.
Отсоединить два провода, соединяющих двигатель с триггером, используя пару плоскогубцев.
Починить неисправный триггер.

Аккумуляторные шуруповёрты в наши дни достаточно надёжны, поэтому на самом деле трудно найти случаи поломок модели с напряжением 18 В. Литий-ионные аккумуляторы имеют отличное время автономной работы и низкие скорости саморазряда, благодаря чему инструменты, оснащеные ими, постоянно находят применение в домашнем хозяйстве.

Принцип работы и основные узлы

Перед тем как приступить к ремонту шуруповёрта своими руками, необходимо понимать принцип его работы и из каких частей он состоит. Основное отличие шуруповёрта от другого электроинструмента — это использование механизма, останавливающего вращение рабочей части устройства. Происходит это при достижении максимально настроенного для инструмента сопротивления. Эта величина непостоянная и может подстраиваться. Существуют две разновидности прибора:

• работающие от сети 220 вольт;
• использующие аккумуляторную батарею.

Независимо от разновидности устройства, принцип действия у них одинаков и построен на передаче вращательного момента. Он определяет, какой крепёжный инструмент сможет закрутить шуруповёрт. Для увеличения вращающего момента в приборах применяют редукторы с большим передаточным соотношением, но скорость вращения снижается. У шуруповёртов, работающих от сети переменного тока, значение вращающего момента соотносится с потребляемой мощностью инструмента. Основные части, лежащие в основе устройства шуруповёрта, будь то Макита, Хитачи или Зубр, следующие:

• электродвигатель;
• нажимная кнопка;
• регулятор оборотов с реверсом;
• зажимной патрон;
• электронный блок;
• редуктор.

Электродвигатель вращает с установленной скоростью шпиндель, используя для этого планетарный редуктор. Крутящий момент регулируется муфтой, а на шпиндель надет зажимной патрон или шестигранный держатель. В этот патрон устанавливается сменное приспособление под названием «бита». Управляется шуруповёрт электронной схемой и переключением реверса.

Реверс происходит за счёт смены полярности питания. В качестве двигателя используется однофазный коллекторный электродвигатель непрерывного тока. Такой двигатель предназначен для подключения к сети переменного тока. Обмотка возбуждения соединена последовательно с якорной обмоткой и делится на две части. Одна включается до якоря, а другая после него.

В инструменте применяется редуктор планетарного типа. В состав редуктора входят солнечная и кольцевая шестерёнки, сателлиты, водило. Вал электродвигателя вращает солнечную шестерню, которая передаёт вращающий момент сателлитам, а те уже напрямую воздействуют на водило.

Редуктор выпускается одно- и двухступенчатого вида. Во втором случае используется двойное водило, связанное с валом. Конструкция из двух водил и сателлитов располагается в середине кольцевой шестерёнки. Фиксируется она через специальные пазы на корпусе. По всему периметру выступы кольцевой шестерни упираются в подпружиненные шарики через кольцо. Механизм регулирования нагрузки воздействует на кольцо через управляемую пружину, усилие которой изменяется перестановкой регулятора.

Управление оборотами выполняется с использованием импульсной схемы, собранной на микросхеме с широтно-импульсной модуляцией (ШИМ). Контроллер управляет полевым транзистором, работающим в режиме ключа. Частота импульсов меняется с помощью переменного резистора. Величина сопротивления резистора зависит от усилия, которое прикладывается к кнопке.

Муфта шуруповёрта представляет собой трещотку. Если нагрузка на патрон превышает допустимое значение, то срабатывает регулятор нагрузки. Усилие пружины становится недостаточным для удержания кольцевой шестерёнки, и она сходит с шариков. Электродвигатель начинает вращать шестерню вхолостую. При переключении в режим электродрели эта шестерня отключается и в работе не участвует.

Аккумулятор состоит из нескольких элементов, устанавливаемых в одном корпусе и подключённых последовательно. Корпус имеет специальную защёлку, позволяющую быстро извлекать батарею.

Что такое патрон

Эта деталь походит на металлический цилиндр, крепящийся к валу. Патрон – один из важнейших элементов, который удерживает рабочую биту. Он обеспечивает плотный контакт ее и остальных механических частей. Постоянно вращается, поэтому быстро изнашивается, становится непригодным для закручивания и тогда его заменяют. Крепится на вал при помощи специального конуса или внутренней резьбы.

В зависимости от конструкции патрон бывает:

• быстрозажимной;
• самозажимной;
• с шестигранным хвостовиком;
• кулачковый.

Наиболее распространен первый вариант. В нем хвостовик зажимается ручным вращением гильзы шуруповерта. На современных инструментах установлены такие зажимные элементы, которые надежно фиксируют хвостовики диаметром от 0.8 до 25 мм. Минус быстрозажимных патронов – высокая стоимость по сравнению с последним вариантом.

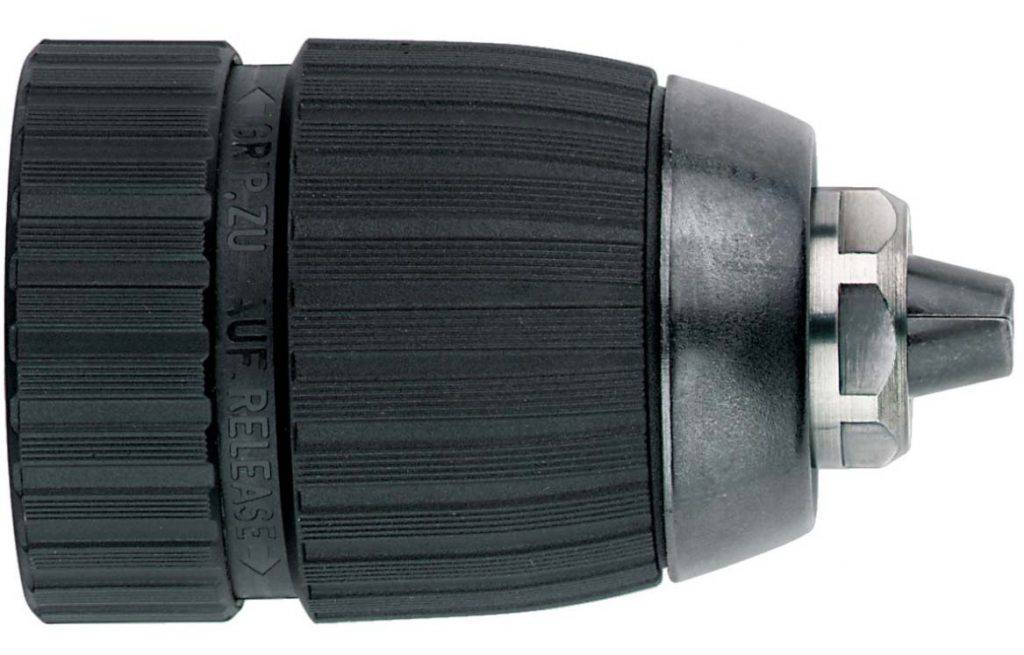

Быстрозажимной патрон отличается надежной фиксацией

Преимуществ несколько:

• простая конструкция;
• быстрая фиксация крепежных элементов без дополнительных инструментов;
• легкое вращение цилиндра.

Из-за изнашивания деталей зажимного механизма зажим постепенно ослабевает. Гильза не может фиксировать большие круглые хвостовики.

Самозажимной патрон считается одним из наиболее технически совершенных и тоже не требует специального ключа. Для того чтобы его затянуть, просто немного поворачивают подвижную муфту. Самозажимной удобен в случае, когда нужно быстро и часто менять разные насадки. Корпус такого патрона пластмассовый, а механизм и кулачки – стальные.

Модели с шестигранным хвостовиком оснащены держателями в форме шестигранника, в котором можно за короткое время крепко закрепить сверла и насадки. Такие патроны изготавливаются из прочной стали, поэтому они, даже если ими активно пользоваться, долго не стачиваются.

Кулачковые патроны:

• очень прочные;
• надежные;
• способные выдержать большую ударную нагрузку.

Последнее качество важно для шуруповертов с функцией удара. Снятие патрона выполняют в том случае, если его надо починить, почистить и смазать

Принцип работы и основные узлы

Перед тем, как разобрать шуруповерт любой марки, будь то, Bosch (Бош PSR 1200), Dewalt (Деволт), Interskol (Интерскол), Вихрь, Зубр, Союз или Штурм (Sturm), стоит поближе ознакомиться с его основными узлами и принципом работы. Инструменты, к примеру, Makita (Макита), бывают аккумуляторные и сетевые. Но принцип действия, касающийся передачи вращательного момента, одинаков.

К основным деталям шуруповерта относятся:

• двигатель;
• электронный блок управления;
• кнопка пуска;
• редуктор;
• регулятор оборотов с режимом реверса;
• зажимной патрон.

Корпус прочный, на нем надежно закреплена каждая деталь. Тут же расположен:

• разъем для подключения аккумуляторной батареи;
• кнопка управления;
• прорезиненная рукоятка.

Устройство шуруповерта

Источник питания для шуруповертов — аккумуляторная батарея с разной мощностью, например, 9.6, 10.8, 12, 14.4 или 18 Вольт. У сетевых инструментов, работающих от 220 В, аккумулятор отсутствует.

Мотор через специальный редуктор вращает шпиндель, на котором расположен патрон. В него вставляют разные насадки. Регулировка крутящего момента осуществляется с помощью муфты.

Электронная система управления обеспечивает запуск и работу инструмента. Для этого она оборудована кнопкой пуска и переключателем обратного хода. В системе имеется регулятор оборотов. Он приводит в соответствие частоту движения вала мотора с усилием на кнопку включения. Для управления реверса есть отдельный рычажок. Двигатель не сможет работать без энергии. Перед тем как начать работу следует убедиться, что АКБ заряжены.

Крепление патрона осуществляется к разъему выходного вала редуктора, который оснащен 3-мя прижимными кулачками. Они надежно удерживают деталь.

Как отремонтировать редуктор шуруповерта

Редуктор инструмента состоит из корпуса, в котором находятся его рабочие элементы. Например:

В зависимости от производителя и модели устройства, его внутренние элементы могут быть выполнены из металла или пластика. Первый вариант обеспечивает длительных срок их эксплуатации и надежность инструмента.

Разобрать редуктор

Корпус бытовых моделей шуруповерта выполнен из пластика, а профессиональных – из легированной стали. После демонтажа металлической пластины получаем доступ до внутренней части редуктора: зубья и венец переключения передач. Если венец не имеет дефектов, его достаточно очистить от грязи и смазать.

Теперь пора приступать к осмотру наружного венца, внутренняя часть которого по периметру оснащена зубьями. От их состояния зависит эффективность работы редуктора. Если зубья стерты, заменить их на новые не представляется возможным. Но выход из ситуации есть.

Продолжаем разбирать аккумулятор шуруповерта Интерскол

Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.

Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.

Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.

Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.

Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.

Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие

Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.

При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.

Механические признаки неисправности шуруповерта

Виды механических неисправностей, которые можно обнаружить во время ремонта шуруповерта.

• кривой вал редуктора;
• износ шестерней;
• износ подшипника или опорной втулки вала редуктора;
• сломан или согнут штифт, на котором крепится сателлит.

В случае выше перечисленных поломок, решать вам, искать запасные части для замены или нести в мастерскую, но то, что сломанные детали следует заменить, даже не обсуждается. Есть время и желание, поищите запчасти на форумах, барахолке или купите сломанный шуруповерт той же модели на запчасти. Ремонт, в этом случае, обойдется гораздо дешевле чем покупка нового, а еще как вариант, можно купить только «тушку» то есть сам шуруповерт без батареи и зарядного устройства. Он, как правило, стоит 20-30% от стоимости всего комплекта. Хороший вариант, если нет желания ремонтировать руками.

Как разобрать патрон от шуруповерта

Как снять патрон с шуруповерта или дрели

11.02.20159 468

Даже самый качественный надежный и профессиональный шуруповерт со временем изнашивается и с каждым разом начинает всё хуже держать сверла, насадки и биты

Чтобы вернуть инструменту былую мощь, давайте рассмотрим как снять патрон с шуруповерта и на какие нюансы стоит обратить внимание

Как разобрать патрон шуруповерта

Чтобы разобрать патрон шуруповерта не требуется никакого специального оборудования, достаточно иметь под рукой несколько ключей, отвертку, молоток и по возможности – тиски.

Конструкция патрона представляет собой пустой металлический цилиндр со специальным кольцом и гильзой для его регулировки. Внутри патрона находятся кулачки, фиксирующие сверла или специальные насадки. Сам патрон одевается на вал шуруповерта. Патрон может иметь резьбу или конус, в зависимости от типа крепления на вал. При правильном руководстве разборка патрона шуруповерта не займет много времени.

Перед тем как открутить патрон на шуруповерте, нужно узнать какой тип крепления перед вами.

Как правильно снять патрон с шуруповерта

Способы крепления патрона на шуруповерте

1. Конус Морзе. Способ назван в честь изобретателя Стивена А. Морзе в 1864 году. Суть метода заключается в спряжении двух поверхностей в виде вала и детали с отверстием, у которых одинаковая конусность с углом от 1°25’43″ до 1°30’26″ в зависимости от типоразмера. Этот способ достаточно широко распространен и зарекомендовал себя как простой и надежный.
2. Резьбовой способ. Внутри патрона шуруповерта нарезана резьба, точно такая же резьба сделана и на рабочем вале инструмента. Чтобы закрутить патрон, нужно просто до упора его закрутить, аналогично гайке и болту.
3. Фиксирующий винт. Используется для дополнительной фиксации патрона на валу.

Как узнать какой способ крепления патрона

Чтобы узнать какой тип крепления патрона у вашего шуруповерта нужно внимательно осмотреть маркировку инструмента. Надпись вида: 1-6 В10 (может немного отличатся) — означает, что патрон с конусом Морзе. Цифры 1-6 обозначают диаметр хвостовика сверла или насадок, а В10 – размер конуса Морзе.

Патрон с резьбовым соединением маркируется цифрами: 1,0-11 М12х1,25. Символы М12х1,25 означают размер метрической резьбы, а 1,0-11 – диаметр хвостовика сверла, аналогично конусу Морзе.

На импортных моделях шуруповертов резьба измеряется в дюймах, поэтому не пугайтесь увидеть маркировку вида: 2-13 мм ½-20 UNF.

Оба типа патронов одинаково хорошо выполняют свою задачу, разница только в удобстве и скорости смены насадок с шуруповерта.

Как правильно снять патрон с шуруповерта

Существует несколько способов снять патрон с шуруповерта, разберем первый:

1. Берем шестигранный ключ примерно на 10 мм;
2. Зажимаем ключ коротким концом в патроне;
3. Включаем шуруповерт на пару секунд, что бы зажатый ключ ударился вторым концом о стол;
4. Вращаем ключ и выкручиваем патрон шуруповерта.

Второй способ, который рекомендуют профессионалы:

1. Сначала нужно полностью разжать кулачки патрона;
2. Внутри патрона должен быть винт, если его не видно, возможно он покрыт грязью;
3. Нужно выкрутить этот винт по часовой стрелке;
4. Зажмите шестигранный ключ в патроне;
5. Резко проверните ключ против часовой стрелки;
6. Патрон должен легко выкрутиться, если нет – можно слегка ударить молотком по концу ключа.

Если ни один из вышеуказанных способов не работают, придется разобрать шуруповерт и извлечь из него шпиндель и редуктор вместе с патроном. Для этого нужно зажать его в тесках и открутить патрон разводным ключом. На некоторых патронах бывают специальные выточки под ключ, что значительно упрощает этот процесс.

Чтобы снять патрон с шуруповерта на конусе Морзе, нужно выбить его ударами молотка по корпусу.

Эти способы подходят для разбора патрона у всех видов шуруповертов, дрелей и перфораторов. Также рекомендуем посмотреть видео как разобрать патрон шуруповерта.

патроншуруповерт

Как переделать своими руками

Перед тем, как переделать шуруповерт, необходимо четко определить, какая мощность и какое напряжение необходимо инструменту для работы. От этого и надо будет исходить.

Затем открывается корпус инструмента. Две половинки корпуса могут быть скреплены винтами или же при помощи клея. При разборке может очень пригодиться нож.

После вскрытия корпуса, внутрь вставляется блок питания или провод, контакты которого необходимо припаять к зарядному аппарату. Пайка должна быть максимально эффективной, с использованием специальных растворов.

Второй конец провода должен быть предназначен для подпитки от сети. Так что там должна быть вилка. Рекомендуется заранее сделать в корпусе отверстие, через которое будет проходить кабель.

Самодельный блок питания можно получить несколькими способами. В любом случае получится полноценный инструмент, которым можно будет выполнять работы после подключения к сети. Желательно предварительно подготовить схему, которая поможет не ошибиться при создании блока.

Переделка блока питания китайского производства

Отлично для создания блока питания для шуруповерта 12 вольт своими руками подойдут обыкновенные китайские блоки питания, имеющие выходное напряжение 24 В, а силу тока 9 А. Но так как инструменты используют меньшее напряжение, необходимо его для начала понизить.

Для достижения цели нужно заменить исходный резистор R10 на настраиваемый резистор, при помощи которого можно будет добиться нужного напряжения. Это делается в несколько этапов:

• вынимается постоянный резистор;
• на его место вставляется заранее подготовленный настраиваемый резистор, на котором будет выставлено сопротивление 2300 Ом;
• пока что напряжение все также составляет 24 В;
• при помощи настроек резистора нужно добиться необходимого напряжения на контактах.

После всех манипуляций нужно проверить, что напряжение на выходе составляет нужную величину (12 В, 14 В и т.д.), а также что сила тока превышает 9 А.

Импульсный

Принцип работы импульсных систем заключается в том, что напряжение сначала выпрямляется, а потом преобразуются в специальный импульсный сигнал

При этом важно добиться стабильного напряжения. В этом может помочь трансформаторная обмотка или резисторы

Импульсные источники питания достаточно эффективны и могут быть использованы в разных условиях. При этом они имеют высокий уровень защиты от короткого замыкания и подобных эффектов. Однако по мощности импульсные системы явно проигрывают трансформаторным. К тому же подобные блоки очень капризны к входному напряжению. Если оно ниже установленного, то элемент может попросту не работать.

Как разобрать кнопку шуруповерта?

• Избавляться от соединяющего провода не стоит. Демонтируется нижняя часть кнопки.
• Убрать защитную заслонку. Для этого потребуется отвертка. Ей поддевают и убирают, снимают крышку отсека. Если на контактах нагар, его убирают. Часто она вообще сгорает, тогда подвергается полной замене.
• Зафиксировать пружинку, чтобы вытащить включающий механизм. Внутри может быть пыль. Она мешает правильной работе. Все хорошо прочищается.
• Еще одна поломка – транзистор. Контакты зачищаются, дальше прибор собирается. Транзистор подвергается замене, после сбора выполняется проверка на работоспособность.

В зависимости от причины поломки и проводят разбор шуруповерта. Нет необходимости делать лишних процессов, иначе обратно все вернуть не получится.

Редуктор

Сломанный редуктор дает сильную вибрацию, посторонние звуки и искрение во время работы. Если есть подозрения на неисправность этого узла, его тоже разбирают и приступают к ремонту редуктора шуруповерта своими руками.

В состав редуктора входят несколько видов шестеренок и водилы. Все детали нужно аккуратно разложить на столе, очистить от пыли и смазать машинным маслом.

Сама разборка происходит так:

1. Снимите партон;
2. Разберите корпус;
3. Отделите редуктор от двигателя;
4. Уберите пластину;
5. Открутите все болты на редукторе;
6. При помощи плоскогубцев откорректируйте диаметр приводящей пружины;
7. Снимите стопорное кольцо, подшипник и шайбы с муфты и выньте вал.

Если вал деформирован, его заменяют на новый.

Нюансы снятия, разбора и замены головок на шуруповертах разных производителей

Устройство патрона шуруповерта таково, что процедура его снятия, разбора и замены, в целом, одинакова и стандартна для всех моделей. Различия лишь в тонкостях для каждой фирмы.

1. Макита

Инструменты для дома от этого производителя часто оборудованы пластиковой головкой. Его стоит снимать аккуратно, ведь риск повреждения выше, чем у металлической гильзы. Быстрозажимные устройства на шуруповертах Макита, как правило, одномуфтовые.

1. Бош

Цилиндры на шуруповертах фирмы Бош устроены аналогично Маките, снимаются и разбираются таким же образом. Отличие лишь в том, что у Боша в цилиндре есть фиксирующий винт. Его необходимо откручивать по часовой стрелке.

1. Зубр

Для замены патрона нужно по часовой стрелке открутить его с вала.

Снятие головки на шуруповертах моделей Интерскол, Хитачи, ДеВалт, Метабо, Вихрь не отличается разнообразием. Процедура такова:

1. Выкрутить фиксирующий винт отверткой с крестовым шлицем. Предварительно откручиваемый элемент рекомендуется слегка смазать WD-40. Это не только ослабит сильный зажим, но также растворит ржавчину, если она есть.
2. Зажать в патроне Г-образный шестигранный ключ на 10 мм и больше короткой стороной.
3. По длинной стороне шестигранника стоит нанести один акцентированный удар молотком в направлении по часовой стрелке. Бить необходимо именно по шестиграннику, а не по самому цилиндру: так можно и зажимающее устройство сломать, и деформировать вал шуруповерта.
4. После удара можно откручивать патрон рукой.

Бить надо только по шестиграннику
