Особенности регулировки карбюратора бензопилы

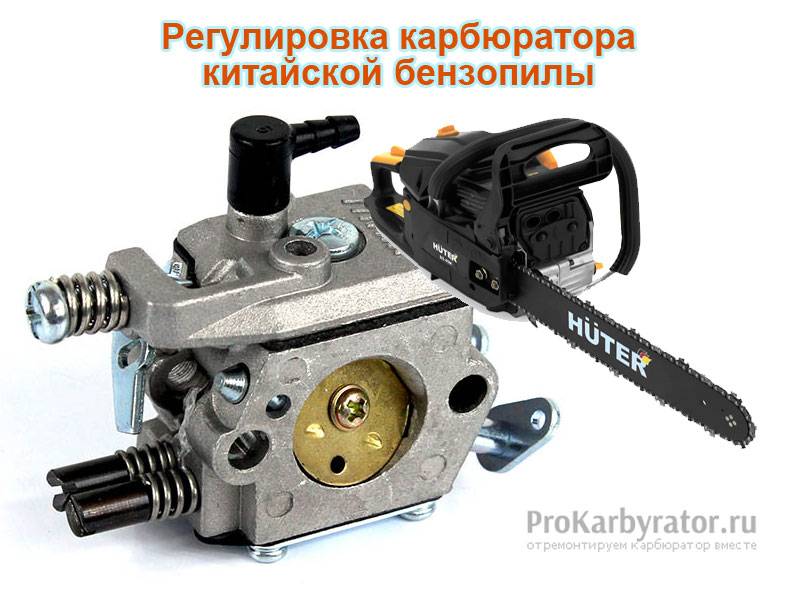

Регулировка карбюратора бензопилы на примере Huter BS 45

Следует отметить, что при изготовлении бензопил Huter, карбюратор проходит не точную заводскую настройку, связанную с тем, что тестовые условия состава воздуха и горючего отличаются от условий в реальном режиме работы.

Какой карбюратор установлен на бензопиле Huter BS 45

Как писалось выше, данная модель линейки бензопил Huter оснащена мембранным карбюратором фирмы Walbro. Преимущество такого карбюратора заключено в способности дозировать качество и количество топливной смеси, а также, в отличие от поплавковых карбюраторов, в возможности работать в любом положении.

Устройство и принцип работы карбюратора

Карбюратор является одной из важнейших частей бензопилы и служит для смешивания топлива с воздухом и подачи этой смеси в камеру сгорания двигателя.

Карбюраторы Walbro просты в устройстве. Имеют моноблочный корпус проходного типа со сквозным отверстием. Внутри отверстия размещён диффузор — сужение прохода с каналом впрыска топлива. С двух сторон расположены заслонки: меньшая — это дроссельная, она регулирует количество топливной смеси для подачи в цилиндр. Более крупная заслонка — воздушная, служит для ограничения потока воздуха при холодном старте.

Схема карбюратора бензопилы Huter BS-45

В цилиндре двигателя создается разрежение и в камеру карбюратора через канал мембранного насоса, дозированно поступает топливо, благодаря прогибанию управляющей мембраны и перемещению иглы в нижнее положение. Клапаны и заслонки открываются за счет разности давления, тем самым впуская и направляя эти элементы по каналам к диффузору, где воздух и топливо смешиваются, распыляются и поступают в цилиндр двигателя.

Что понадобится для регулировки

Перед тем как начать регулировку карбюратора, следует подготовить необходимые инструменты, материалы и приборы, которые пригодятся в процессе.

• тахометр – для точного определения максимального количества оборотов двигателя;
• шлицевая отвертка – необходима при регулировании винтов.

Приобрести их можно в специализированных магазинах.

Электронный тахометр для регулировки оборотов двигателя

Как отрегулировать – пошаговый алгоритм

Настройка карбюратора бензопилы Huter производится с помощью трех регулировочных винтов

• L – регулировка низких оборотов (отвечает за качество топлива);
• H – регулировка высоких оборотов (отвечает за количество топлива);
• T – регулировка холостого хода.

Расположение регулировочных винтов на карбюраторе Huter

В этом же порядке следует производить настройку.

1. Предварительно закрутив до конца, винт L, с помощью отвертки, откручивается на 2,5 оборота.
2. Винт H, также заранее закрученный до упора, отвернуть на 2,5 оборота.
3. Запустить пилу и прогреть в течение 5-10 минут.
4. Прогрев пилу, медленно закручивать винт L по часовой стрелке (поворот винта в этом направлении обедняет топливо, что приводит к увеличению числа оборотов), используя тахометр необходимо найти максимальные обороты двигателя на холостом ходу, а затем отпустить винт на 1/4, против часовой стрелки.
5. Отрегулировать винтом H работу двигателя на максимальных оборотах, по вышеописанному принципу.
6. Далее, на винте T, регулируется холостой ход (против часовой стрелки). Выставить его нужно так, чтобы двигатель работал устойчиво, без посторонних шумов, и до полной остановки движения пильной цепи на холостом ходу (если она вращалась).
7. Снова завести пилу и проверить, чтобы она работала ровно, без задымления и визга.

Нюансы настройки

Важно знать, что настройка карбюратора проводится только после того, как проведена полная диагностика пилы, исключены, устранены неисправности других деталей бензопилы (воздушный и бензиновый фильтр, свечу зажигания, прокладку между двигателем и карбюратором)

Когда регулировать самому, а когда лучше отдать в сервисный центр

Самостоятельно настраивать карбюратор можно в том случае, если имеется представление о его принципе работы, и точно выполняется последовательность алгоритма настройки. Если после регулировки в домашних условиях, стабильности в работе бензопилы не достигнуто, следует обратиться к специалисту, во избежание необратимой поломки вашей бензопилы Huter.

Органы регулировки карбюратора

Для того чтобы двигатель работал устойчиво, надо поддерживать определенное соотношение бензина и воздуха в топливной смеси. Если бензина будет мало, то смесь будет обедненной и двигатель не достигнет требуемой мощности. Если бензина слишком много, то смесь будет слишком обогащенной, что тоже плохо.

Для регулировки соотношения воздуха и бензина служит жиклер. Жиклер — это та самая трубочка в пузырьке пульверизатора. Только очень тонкая. Кроме того, сечение регулируется конической иголкой, которая перекрывает отверстие. Вворачивая иголку внутрь, уменьшаем сечение отверстия и, соответственно, подачу бензина в смесь, выворачивая — увеличиваем.

Соотношение воздух—бензин разное для низких и высоких оборотов, поэтому на большинстве карбюраторов есть два жиклера и два регулировочных винта — для низких и высоких оборотов. Винт низких оборотов обычно обозначен буквой L, от английского Low — «низкий». Винт высоких оборотов обозначен латинской буквой Н, от английского High — «высокий».

Подача смеси управляется дроссельной заслонкой. Чем больше открыта заслонка, тем выше обороты. На холостом ходу заслонка почти закрыта. Если заслонку совсем закрыть, двигатель заглохнет. Углом открытия заслонки на холостом ходу управляет специальный винт, обозначенный, как правило, латинской буквой T, от английского Throttle — дроссель. У разных производителей обозначения могут отличаться, поэтому читайте инструкцию.

Собственно, этими тремя винтами и регулируется карбюратор.

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно! Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента.

Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

https://youtube.com/watch?v=RL2zxDpIQr8%3F

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

https://youtube.com/watch?v=5u1owJHDnYE%3F

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Конструкция и принцип функционирования карбюратора бензопилы

для смешивания в определенных пропорциях кислорода и горючего

Устройство карбюратора, в общем, во всех пилах одинаково, исключение составляют бензопилы китайского производства. Но, в принципе, не будет лишним заглянуть в техпаспорт инструмента и изучить строение карбюратора. Его основные составляющие таковы:

• трубка — элемент, отвечающий за порционную подачу воздуха путем открытия или закрытия заслонки;
• диффузор — элемент, расположенный у входного отверстия, через которое подается топливо и предназначен для ускорения потока воздуха;
• распылитель — механизм впрыскивания топлива в поток воздуха;
• поплавковая камера — полость, предназначенная для поддержания горючей смеси на одном уровне. Именно из нее через жиклер, топливо попадает в распылитель.

Поток воздуха, проходя через диффузор

Признаки, говорящие о необходимости регулировки карбюратора

Есть несколько признаков того, что карбюратор работает некорректно и его требуется отрегулировать.

1. Пила с трудом заводится и почти сразу после старта глохнет. Причина этого в том, что в топливе содержится низкая доля октана.

2. Слишком большой расход топлива, очень большой объем выхлопных газов, горючее расходуется не полностью. Здесь причина кроется в слишком насыщенной смеси, подаваемой в двигатель.
3. Нарушено крепление винтов регулировки из-за вибрации и неисправности защищающего колпака. Это встречается редко и вследствии попытки регулировки винтов.
4. Попадание мусора (или окалины) в карбюратор из-за поломки воздушного фильтра или использования топлива низкого качества. Здесь одной регулировки будет недостаточно, нужно еще провести промывку.
5. Сильная изношенность поршней. Настройка карбюратора поможет временно. В этом случае необходимо капитально ремонтировать двигатель.

Если у вас присутствуют некоторые из вышеописанных признаков, значит пора заняться регулировкой карбюратора бензопилы.

Подготовка к регулировке

Регулировка карбюратора бензопил происходит с помощью трех винтов:

• «H» — винт, регулирующий максимальные обороты и главный жиклер;
• «L» — винт для настройки малых оборотов мотора и жиклера холостого хода;
• третий винт регулирует холостой ход и может обозначаться по-разному: «LA», «S», «T».

Возможно также, что в вашей бензопиле винтов будет меньше, зависит от производителя.

Итак, обозначение винтов мы выяснили, переходим к подготовительным процедурам. Здесь все просто.

• Найдите в техпаспорте на пилу информацию об углах поворота винтов. Это условие должно соблюдаться, иначе это может стать причиной поломки двигателя.
• Положите бензопилу на какую-либо устойчивую поверхность.
• Цепь пилы должна быть направлена в сторону от вас во избежание травм.
• Чтобы добраться до карбюратора, открутите болты крышки бензопилы и снимите её.
• Далее убирается поролон и часть воздушного фильтра.

Теперь можно приступить непосредственно к самой регулировке, которая производится в два этапа.

Регулировка карбюратора бензопил

закрутить по ходу часовой стрелки винты

Завершив процедуру, запускаем двигатель и прогреваем его 10 минут, установив на средние обороты. Теперь займёмся винтом холостого хода, который, как мы помним, может быть обозначен по-разному. Его необходимо закручивать против хода часовой стрелки, пока мотор не начнет работать равномерно. Следите за тем двигается или не двигается цепь. Если да, то винт нужно еще покрутить против часовой стрелки. Если двигатель в этом режиме глохнет, немного проверните винт по часовой стрелке.

По завершении всех манипуляций обязательно проведите проверку: ускорения, холостого хода и числа оборотов.

Проверка работы бензопилы после настройки карбюратора

Правильно ли вы отрегулировали карбюратор на бензопиле покажут следующие испытания. Плавно нажимайте на акселератор и, если обороты двигателя почти сразу возросли до максимальных, значит он работает нормально при ускорении. Под максимальными понимаются значения от 2800 до 15000. Если этого не происходит, крутим винт L на одну восьмую оборота против часовой стрелки.

должно быть в пределах 11500 – 15000

После этих испытаний нужно проверить работу бензопилы в режиме холостого хода. Можно говорить о правильной регулировке винта холостого хода, если при проверке цепь не двигается, а мотор при нажатии на акселератор быстро набирает максимальное количество оборотов. Звук мотора должен попадать в четыре такта.

Если при проверке вы понимаете, что необходимые условия не достигнуты, регулировку нужно провести снова или обратиться к специалистам.

Продукция

Бренд выпускает большое количество с/х техники, самые востребованные – тракторы, системы точного земледелия и комбайны.

Сегодня выпускаются тракторы следующих серий:

• 6G.
• 9 серия TTV.
• 6 серия.
• 7 серия.
• Agrotron X720.
• Agrotron L720.
• Agrotron M620.
• Agrotron 180.
• Agrotrac 130/150/170.
• Agrofarm G115.
• Agrofarm G410/430.
• Agrolux 4.80.
• 6W Profi.
• Agroclimber F.
• Agroclimber.
• Agroplus F-V-S.

Системы точного земледелия используются на многих современных с/х предприятиях. Автоматизированное управление и синхронизация операций существенно увеличивает эффективность работ. Deutz-Fahr предлагает надежную и высокоточную автоматику. Система точного земледелия от Deutz-Fahr это:

• Прием сигналов с использованием всех спутниковых систем, в том числе корректирующих.
• Единый интерфейс для всех процессов и областей применения. Его диагональ может быть 8 или 12 дюймов.
• Системы рулевого управления представлены визуальным, рулевым механизмом с усилителем.
• Высокоточное секционное управление, которое исключает наложения и пропуски.
• Возможность полной автоматизации управления данными.
• Внедрена система безопасности для крупных тракторов, камеры имеет большой угол обзора.

Комбайны:

• Серия С9000.
• HTS 6060//6095.
• C6000.

Самостоятельная регулировка карбюратора Партнер 350

Приступая к регулировке бензопилы Партнер 350, необходимо максимально отчистить ее от грязи и пыли в районе карбюратора.

Первый этап регулировки

На Партнер 350 предусмотрены специальные отверстия с левой стороны верхней крышки, через которые можно получить доступ к регулировочным винтам, но если вы регулируете бензопилу впервые, то крышку лучше снять. Так будет удобнее, т. к. вы будете видеть в каком положении находятся головки регулировочных винтов.

Далее, необходимо установить винты качества и количества в полностью закрученное положения, а затем ослабить их на 1/5 оборота.

Если вы регулируете при снятой крышке, то необходимо запомнить, что левый винт, это винт количества, соответственно правый – качества. Для того чтобы было проще, производитель наносит на корпус карбюратора, под каждым из винтов маркировку (L) и (H). (L) – количества. В некоторых мануалах он еще называется винтом, который отвечает за тягу на низких и средних оборотах. (H) – качество топлива, регулирует количество максимальных оборотов.

Также, на карбюраторе имеется третий регулировочный винт, который обозначен буквой (Т). Он необходим для корректировки положения дросселя в режиме холостого хода.

Совет: Если на карбюраторе по каким-то причинам не имеется обозначений регулировочных винтов, то отличить винт (Т) можно по установленной на нем пружинке, которая необходима для того, чтобы предотвратить самопроизвольное раскручивание при работе. Также он имеет шляпку под крестовую отвертку.

Второй этап

После того, как винты установлены в необходимое положение, бензопилу Партнер 350 необходимо запустить и дать ей поработать в течение нескольких минут, т. к. регулировка должна проводится на горячем двигателе. Как только цилиндр станет теплым, можно приступать к настройке винта количества, для этого его необходимо закручивать по часовой стрелке, до тех пор, пока двигатель не станет выдавать максимальные обороты, после чего сразу отвернуть винт в обратном направлении на одну четверть оборота.

В таком положении винта (L), бензопила должна уверенно работать на холостых. Если холостых сильно много или мало, то они корректируются при помощи винта положения заслонки дросселя (Т).

Далее, при помощи винта качества, устанавливаются максимальные обороты.

Важно: стоит помнить, что правильная регулировка максимального количества оборотов двигателя возможна только при наличии тахометра. На слух определить число оборотов можно только примерно

Превышение максимального числа оборотов двигателя неизбежно приведет к задирам ЦПГ и преждевременному разрушению подшипников коленчатого вала, шатуна.

Согласно техническим характеристикам Партнер 350, для него можно максимально устанавливать 12500 оборотов в мин.

Регулировка без помощи тахометра

Регулируя карбюратор без тахометра, необходимо ориентироваться на звук бензопилы и её выхлоп. Если пила сильно дымит, это признак неправильной регулировки. Для устранения, необходимо немного закрутить винт количества (L). Если бензопила плохо набирает максимальные обороты, но при этом хорошо работает на холостых, то необходимо при полном нажатии на газ потихоньку закручивать винт (H), до тех пор, пока пила не заработает легко.

В видео ниже представлена инструкция по самостоятельной регулировке карбюратора пилы Партнер 350 без применения тахометра. На данном видео показан не профессиональный мастер, а обычный пользователь, который используя правильный алгоритм, качественно отрегулировал свою бензопилу.

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

• Бензопила очевидно не выдаёт положенной мощности при пилении.
• У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
• В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Основные узлы карбюратора Carver

Карбюратор бензопилы состоит из следующих основных узлов:

• литой корпус из легкого сплава;
• мембранный насос для ручной подкачки топлива перед запуском (подсос);
• диффузор;
• жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
• поплавковая камера;
• распылитель.

Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.

Принцип работы карбюратора Carver

После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.

Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.

Регулировка карбюратора бензопилы

Регулировку карбюратора бензопилы мы рекомендуем делать в сервисном центре. так как этот процесс требует определенных знаний и опыта. Кроме того необходимы специальные инструменты: регулировочный ключ и тахометр. Мы крайне не советуем регулировать карбюратор самостоятельно, но понимаем, что бывают ситуации, когда сервисный центр находиться очень далеко от вас, и нет возможности до него добраться, а работа стоит!

Если бензопила не заводиться, то прочитайте нашу статью Не заводится бензопила. Что делать?. и спокойно и последовательно пройдите все пункты по порядку. Если бензопила заводиться, но не набирает обороты или работает неустойчиво, или глохнет на холостых оборотах, то в этом случае самостоятельно можно попытаться это исправить.

Первое: подготовка к регулировке карбюратора

Перед тем как регулировать карбюратор бензопилы нужно убедиться в чистоте воздушного и топливного фильтров. Если вы беретесь за регулировку карбюратора, то, разумеется, вы знаете где находятся эти фильтры и как проверить их состояние. Далее осмотрите регулировочные винты карбюратора. Бывает, что регулировочный винт один, как на бензопиле Stihl MS 180. Или их нет совсем, как на бензопилах Husqvarna с системой AutoTune. Но, как правило, винтов три.

Второе. регулировка холостого хода винтом T

Винт Т отвечает за холостые обороты, регулируется обычной отверткой и, главное, его можно регулировать без опаски что либо испортить. Но перед тем, как его регулировать, заводим и прогреваем двигатель. После того как двигатель прогреется пробуем аккуратно регулировать винт Т на холостых оборотах. Если его закручивать по часовой стрелке, то холостые обороты должны увеличиваться. При выкручивании — уменьшатся. Обязательно разблокируйте ручной тормоз и регулировкой этого винта добейтесь устойчивой работы двигателя, но если цепь начинает прокручиваться, то немного выкрутите винт, чтобы цепь на холостых оборотах оставалась неподвижной.

Третье. для чего нужны винты L и H

Переходим к следующим винтам, регулируют их также на прогретом двигателе

Они обозначаются L и H , их регулировать нужно крайне осторожно, и вот почему. Эти винты отвечают за качество и количество смеси при работе двигателя

А так как вместе с бензином в двигатель поступает смазка, растворенная в смеси, то есть риск нарушить процесс смазки или превысить максимально допустимые обороты двигателя. Если у вас нет тахометра, то проверить это вы не сможете. К тому же у вас нет специального ключа и придется подбирать вместо него полою трубку. А она может прокручиваться и ввести вас в заблуждение относительно положения винтов, когда вы захотите вернуть все обратно.

Перед регулировкой этих винтов сделайте метки или запомните их расположение. Лучше всего поискать правильное положение винтов по справочным таблицам. В таблицах указывается количество оборотов, на которые нужно выкрутить винт относительно закрученного до упора состояния. Эта информация необходима, если кто-то до вас или вы сами произвольно вращали винты. Если их положение ранее никто не нарушал, то можно обойтись и без этих данных.

Четвертое. устранение провалов в наборе оборотов

Если бензопила заводиться, но при нажатии на курок газа ощущается провал в наборе оборотов, то попробуйте регулировать винт L Проворачивайте его на четверть оборота в разные стороны и при этом пробуйте реакцию двигателя на нажатие газа. Постарайтесь найти такое положение винта при котором разгон двигателя будет равномерным и быстрым. Поворачивать на больший угол нет смысла, самостоятельно раскрутится винт на столько не может, поэтому четверти оборота должно хватить.

Пятое: регулировка максимальных оборотов

Винт H вообще самостоятельно регулировать не желательно. Он отвечает за качество смеси, которые влияют на максимальные обороты двигателя. Самостоятельно он тоже сбиться не может. Поэтому будет достаточно, если вы покрутите его на 1/8 оборота в ту и другую сторону и добьетесь оптимальной на ваш взгляд работы двигателя на максимальном газу. Но, повторяю, что лучше самостоятельно этого не делать. Для точной регулировки максимальных оборотов необходимо применять тахометр.

Есть причины, не связанные с карбюратором, по которым бензопила будет плохо заводиться или неустойчиво работать. Наиболее часто встречающиеся — это износ поршневой и подсос воздуха через сальники или уплотнители. В этих случаях регулировка карбюратора и даже его замена не поможет. Определить эти причины можно с помощью замера компрессии или опрессовки двигателя. А для этого уже нужно специальное оборудование. Оно есть в нашем сервисном центре. мы можем сделать диагностику и установить причину неисправности.

В каких случаях карбюратор бензопилы Хускварна требует регулировки

Проблем, решением которых может стать регулировка карбюратора, достаточно много. Регулировка карбюратора бензопилы Хускварна необходима при появлении таких неисправностей, как:

• повышенные обороты холостого хода;
• сильное дымление при работе инструмента;
• затруднённый запуск холодного или горячего двигателя;
• отсутствие тяги и пониженные максимальные обороты.

Это отнюдь не полный список проблем, решением которых может стать настройка карбюратора Хускварны. В ряде случаев, настройка качества и количества топливной смеси проводится после проведения капитального ремонта двигателя или в процессе планового ТО бензопилы.

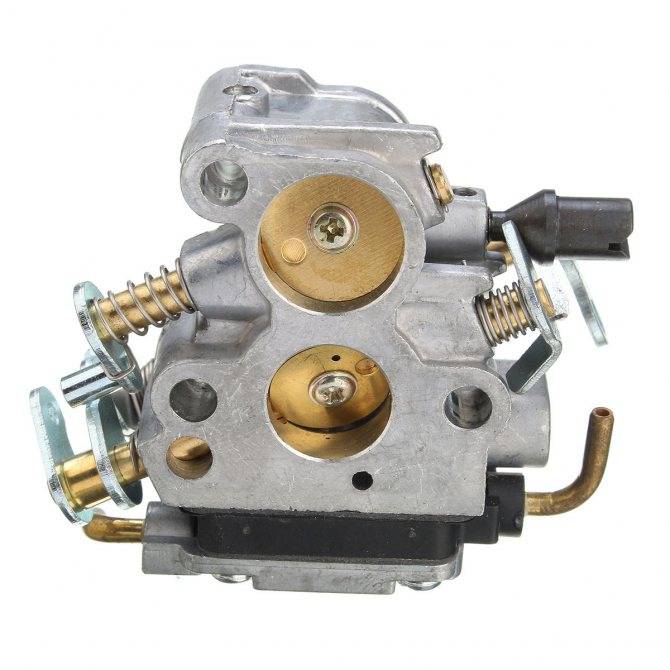

Устройство и принцип работы карбюратора Хускварна

Для успешного проведения настройки карбюратора бензопилы Хускварна необходимо знать его устройство и понимать то, как он работает. На самом деле все не так сложно, как кажется на первый взгляд.

Карбюратор пилы имеет встроенный топливный насос, который отвечает за транспортировку смеси бензина с маслом, а также диафрагму, игольчатый клапан с коромыслом. Их совместная работа позволяет дозировать подачу топлива в главную камеру и две заслонки.

Одна из заслонок предназначена для регулировки подачи топлива в цилиндр при нажатии на газ, она называется дроссельной, вторая — отвечает за ограничение подачи воздуха из воздушного фильтра для облегчения запуска холодной бензопилы Хускварна.

В тот момент, когда оператор перекрывает при помощи воздушной заслонки подачу воздуха в карбюратор, происходит обеднение топливной смеси и увеличение её подачи в цилиндр, за счет чего бензопила запускается намного легче, чем в том случае, когда холодный запуск проводится в обычном режиме.

Например, клапан, при неправильном хранении бензопилы может залипнуть, подача топлива прекратится, что сделает работу двигателя невозможным. Также нарушения в работе форсунки могут стать причиной подсоса воздуха в главную топливную камеру карбюратора. В таких случаях корректировка положения регулировочных винтов не исправит ситуации, понадобится проведение ремонта или замена узла.

За настройку качества и количества смеси, а так же количество оборотов коленчатого вала в холостом режиме отвечают три регулировочных винта, установленных в корпусе карбюратора:

• винт (L) – регулирует количество топлива в режиме низких и средних оборотов;
• (H) – отвечает за тягу на высоких оборотах и их количество;
• (Т) – изменяет положение заслонки дросселя, тем самым регулирует количество топливной смеси, поступающей в цилиндр и работу двигателя инструмента в режиме холостого хода.
