Бензопила Husqvarna 136 — обзор, характеристики, регулировка карбюратора

Ремонт своими руками

При возникновении неисправностей бензопилы Хускварна 365SP, для проведения диагностики и ремонта, лучше обратиться в сервисный центр производителя, т. к. это очень сложный инструмент и при этом ещё и недешевый. Самостоятельный ремонт, без наличия определенных навыков, может только усугубить ситуацию, и в результате придется заплатить дороже, даже если пиле просто необходима замена тросика газа.

Конечно, в тех случаях, когда нет возможности обратиться к опытным мастерам официального сервиса, то можно ремонтировать бензопилу самостоятельно, но для этого понадобится специальный инструмент. А именно:

  • вакуумометр — это прибор, предназначенный для проверки герметичности карбюратора и картера двигателя;
  • специальная отвертка Хускварна, для снятия глушителя и цилиндра;
  • электронный тахометр, для определения количества оборотов двигателя и правильной регулировки карбюратора;
  • стопор поршня, для того чтобы заблокировать ход коленчатого вала и открутить гайку крепления моховика и сцепление;
  • компрессор, для очистки пилы от пыли и грязи.

Имея все эти инструменты и какие-то знания по работе двухтактного двигателя, можно приступать к работе.

Для ознакомления с процессом ремонта, ниже, вы можете посмотреть видео, в котором показано как происходит разборка и сборка Хускварны 365 SP. Первая часть видео — разборка:

Вторая часть видео — сборка:

Деталировка

Деталировка, это технический документ, который содержит чертежи всех деталей бензопилы и их артикулы. Также в этом документе указан порядок установки всех элементов пилы, что очень удобно, т. к. после того как пила разобрана, можно легко забыть, где что стояло.

Ознакомившись с деталировкой, вы сможете понять устройство бензопилы и соответственно правильно её разобрать и собрать.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ:

  1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
  2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
  3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
  4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

Бензопилы Husqvarna 5200 – технические характеристики модели

По своим техническим характеристикам китайская бензопила Хускварна 365 немного уступает своему европейскому аналогу – модели Husqvarna 5200. Тем не менее, спрос на 365-ую модель от этого меньше не становится. Технические характеристики бензопилы Хускварна 365 включают:

  • Объем цилиндра – 65,1 см3;
  • Мощность мотора пилы – 4,75 л. с./3,5 кВт;
  • Объем бака для подачи топливной смеси – 770 мл;
  • Емкость бачка для масла – 420 мл;
  • Шаг пильной цепи – 3/8 “;
  • Максимальная длина используемой шины – 70 см;
  • Вес в готовом для работы виде – 7 кг.

Стандартная комплектация бензопилы Husqvarna 365 XP состоит из 45-сантиметровой шины, а также пильной цепи, шаг которой составляет 0,325 “, а толщина ведущих звеньев – 0,058 “.

Характеристики бензиновой пилы Хускварна 5200, которая изготовлена в Китае, существенно отличаются от оригинальной. Кроме этого, для китайских бензопил могут не подойти запчасти производителей комплектующих для бензоинструмента. Хускварна 5200 имеет следующие характеристики:

  • мощность — 2,5 КВт;
  • максимальная длина шины, которую можно установить, составляет 45 см;
  • обороты двигателя без нагрузки — 3000 в минуту.

Для сравнения посмотрите на характеристики оригинальных бензопил Husqvarna подобного класса:

  • мощность — 3,4 КВт;
  • максимальная длина используемой шины составляет 70 см;
  • частота вращения коленвала без нагрузки — 2700 оборотов в минуту.

Среди множества преимуществ, данная бензопила обладает неплохими техническими характеристиками. Среди них выделяется:

  • Мощность – 2500 Ватт;
  • Объем цилиндра – 25 см3;
  • Количество оборотов на холостом ходу – 3 тыс. об./мин.;
  • Длина шины – 40 см;
  • Емкость бачка для горючего – 550 мл;
  • Объем бака для смазки цепи – 260 мл;
  • Вес в готовом к работе виде – 5,3 кг.

Алгоритм и описание настройки карбюратора Хускварна

Карбюратор Хускварна, регулируется аналогично тому, как происходит настройка карбюраторов на бензопилах других производителей.

Непосредственно перед регулировкой, необходимо провести полную диагностику пилы и убедится в том, что отсутствует затруднение подачи топлива и подсос воздуха в картер бензопилы. Также необходимо убедиться в чистоте воздушного фильтра и при необходимости заменить его на новый.

Порядок проведения работ следующий:

  1. На заглушенной пиле устанавливаются заводские настройки карбюратора Хускварна.
  2. Производится запуск двигателя и прогрев пилы в течение нескольких минут.
  3. При помощи вращения винта (L) по часовой стрелки, находится положение, при котором двигатель развивает максимальные обороты, после чего винт необходимо отвернуть на 1⁄4 обратно. Если при этом цепь бензопилы вращается, то необходимо уменьшить обороты холостого хода, путем корректировки положения винта (Т).
  4. Следующий этап, это корректировка мощности Хускварны на максимальных оборотах и корректировка их количества. Для этого тахометр подключается к заведенной бензопиле, ручка газа выжимается на полную, после чего проверяются показания тахометра. Если значение максимальных оборотов отличается от максимального количества, рекомендованного производителем, то при помощи изменения положения винта (H) показания тахометра проводятся в норму.

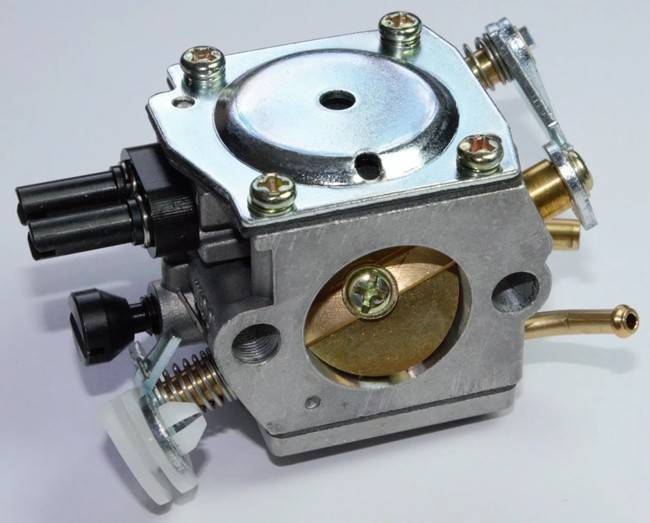

Как работает карбюратор бензопилы Хускварна 365

Принцип работы карбюратора Walbro основан на таком физическом процессе, как разрежение воздуха. По сути, мембранный карбюратор выполняет функцию топливного насоса для закачки в него топлива. Так как бензобак в бензопиле Хускварна 365 находится ниже уровня карбюратора, топливо в него не может поступать самотеком (как в бензопилах с карбюраторами поплавкового типа).

При движении поршня вниз в кривошипно-шатунной камере возникает разрежение воздуха. Из кривошипной камеры в импульсную камеру карбюратора через специальный штуцер под давлением идет попеременная подача воздуха, которая приподнимает мембрану. При создании разрежения давления мембраной, происходит поочередное открытие и закрытие клапана, за счет чего топливо и попадает в карбюратор. Пройдя впускной клапан, топливо проходит через фильтрующий элемент и в очищенном виде достигает иглы.

Чтобы топливо попало в главную камеру нужно опустить иглу, для перемещения которой применяется еще одна мембрана (управляющая). Когда мембрана перемещается вверх, она воздействует на шток, и через коромысло игла перемещается вниз (топливо поступает в камеру). Перемещению управляющей мембраны способствует разрежение в камере, возникающее при движении поршня вверх и вниз. Именно поэтому, при холодном запуске двигателя его следует несколько раз прокачать стартером.

Из главной камеры топливо поступает в рабочую зону. Здесь при помощи диффузора происходит смешивание топлива с воздухом. Затем готовая смесь попадает в камеру сгорания двигателя.

Назначение и где её можно использовать?

Хускварна 365 разрабатывалась для использования в сложных условиях, в течение всего рабочего дня. Это значит, её можно применять для решения любых, даже самых сложных задач, в любом месте, где это необходимо. Пила хорошо адаптирована для работы в зимнее время, когда температура опускается довольно низко, и в то же время хорошо себя показывает при работе в жару.

Дополнительно, бензопила 365 18 Husqvarna, может оснащаться подогревом карбюратора, для того, чтобы избежать его обледенение при использовании пилы в суровые морозы. Что актуально для северных регионов нашей страны, где по причине отсутствия дорог, работы по вырубке леса ведутся преимущественно в зимнее время.

Пила активно используется и для работы на садовом участке, и заготовки дров в больших объемах, что очень актуально для тех, кто проживает в сельской местности.

Еще одна сфера применения данной модели бензопилы, это аварийно-спасательные работы. Совместно со специальными пильными цепями с победитовыми напайками, эта пила превращается в универсальный инструмент, который способен распилить не только дерево, но и металлические детали или бетонные конструкции, например, замки, уключины, навесы, обломки бетонных строений и при этом цепь достаточно долго сохраняет свою работоспособность.

Регулировка карбюратора

Экономичность расхода топливной смеси и тяговые характеристики двигателя в полной мере определяет качество настройки топливного оборудования, в частности — регулировка карбюратора.

В инструкции содержится рекомендованная последовательность регулировочных операций, позволяющая вывести работу двигателя на оптимальный рабочий режим.

Технология регулировки предписывает предварительную чистку фильтра воздухозаборника и прогрев силового агрегата до рабочей температуры. Причиной нестабильной его работы, может стать попавший в карбюратор водный конденсат и засоренные жиклеры.

Регулировка карбюратора

Карбюратор Husqvarna 257 подлежит регулировке, если бензопила не выдает заданную мощность, глохнет или не набирает обороты. Заводские настройки винтов «H», «L» и «T» от затянутого положения: «H» = 1 оборот; «L» = 1 оборот; «Т» = от 4 до 7 оборотов (при стабильной холостой работе ДВС и полной остановке режущей цепи).

Регулировка карбюратора бензопилы Хускварна проста, и состоит в изменении положения всего трех винтов – они обозначены на карбюраторе символами «H», «L» и «T»:

  1. Прогрейте двигатель в течение 3-5 минут. Поворачивайте винт «L» до тех пор, пока двигатель не выйдет на максимальные обороты. Поверните винт на ¼ оборота в обратную сторону;
  2. Удерживайте рычаг газа в нажатом положении 10-12 секунд. В этом положении рукоятки газа нужно провернуть винт «H» на ¼ оборота, чтобы двигатель вышел на максимальные обороты;
  3. Отпустите газ, проверните винт «T» по часовой стрелке до тех пор, пока цепь не начнет двигаться. Теперь нужно провернуть винт «T» обратно до того положения, при котором цепь остановится;
  4. Если цепь после изменения положения винтов вращается на холостых оборотах, то настройка сделана неправильно. Чаще всего потребуется корректировка винта «T»;
  5. Сильный дым из глушителя — показатель неправильной корректировки карбюратора, и это значит, что в камеру сгорания подается слишком много топлива. Необходимо изменить положение винта «L».

Все настройки карбюратора бензопилы вступают в силу через 5-10 секунд, поэтому не торопитесь менять положение винтов сразу.

Модельный ряд

Представлен тремя линейками:

  • Профессиональная. Стоят дорого, спокойно выдерживают продолжительные нагрузки, используются различными предприятиями, занимающимися лесозаготовками, расчистками дорог от завалов, в строительстве и т. д.
  • Полупрофессиональные цепные пилы. Мощнее бытовых мотопил, уступают профессионалам в длительности беспрерывной работы и в мощности. Идеальны как для частного использования, так и для небольших организаций.
  • Бытовые модели. Рассчитаны на кратковременные распиловочные работы (2 часа в сутки), используются жителями сельской местности, владельцами дач и коттеджей. Могут быть использованы в частном строительстве.

Назначение у всех без исключения бензопил Husqvarna одно — распиловка древесины (косая, продольная, поперечная). Инструмент используется для удаления ненужных веток, выкорчевывания деревьев, заготовки топлива, сооружения деревянных построек. Перейдем к модельному ряду цепных пил от “Хускварны”.

Плюсы и минусы Хускварна

Один из плюсов бензопил Хускварна, это их стоимость, как правило, она немного ниже чем у инструментов Штиль, хотя разница в некоторых случаях несущественная. Также можно отметить качество сборки инструментов и материалов, из которых они изготовлены.

Производятся бензопилы Хускварна во многих странах, в том числе и на заводе в подмосковном городе Химки.

Самая популярная модель, например, Хускварна 135 имеют стоимость немного выше чем у конкурента Штиль МС 180. Более детально мы сравним эти модели чуть позже.

В технических решениях Хускварны, четко прослеживается Европейский стандарт экологичности. Это значит, что компания в первую очередь заботится о качестве выхлопа инструмента, что в некоторых случаях заставляет её жертвовать максимальной мощностью бензопил. Ярким примером такой политики компании, является система X-Torq. Для РФ, эта система бесполезна, т. к. в нашей стране нет жестких нормативов на качество выхлопа.

Основные неисправности и ремонт, а также что делать если плохо заводится?

К основным неисправностям, которые может иметь бензопила Husqvarna 135, можно отнести следующее:

  • отсутствие искры при запуске пилы, либо перебои в искрообразовании при работе;
  • проблемы с подачей топлива в цилиндр двигателя;
  • отсутствие либо снижение подачи масла на цепной механизм;
  • неисправности стартера бензопилы;
  • плохо заводится;
  • глохнет при нажатии на газ

Если принимать во внимание отзывы владельцев Хускварна 135, у этой модели зачастую срезает шпонку, которая устанавливается между коленчатым валом и маховиком, что приводит к смещению маховика и нарушениям в системе искрообразования. Решить проблему можно заменив шпонку

Признакам такой неисправности, является то, что при видимой исправности пилы, т. е. будет наблюдаться искра и подача топлива в цилиндр, бензопила не будет заводиться либо будет, но при этом двигатель будет работать в обратную сторону.

Все остальные проблемы, можно решить проведя диагностику своими руками или обратившись в сервисный центр.

Китайские подделки

Husqvarna 142

Пила китайского производства получила 2,6 сильный бензиновый мотор, который позволяет монтировать шину длиной 38 см. Вес пилы без гарнитуры 4,6 кг. Имеются и система виброгашения, и тормоз, и маслонасос.


Бензопила Husqvarna 142

Husqvarna 236

Это самая популярная китайская пила, ее вес довольно большой (7,37 кг), мощность карбюраторного мотора 1,9 л. с. В связи с этим на пилу монтируются короткие 14-ти дюймовые шины.


Бензопила Husqvarna 236

Husqvarna 240

Обычная бензопила мощностью 2 л. с. и весом 4,7 кг. Есть цепной тормоз, антивибрационные накладки, масло на цепь подается автоматически маслонасосом.


Бензопила Husqvarna 240

Husqvarna 5200

Масса бензопилы 5,3 кг. Агрегат достаточно мощный (3,6 л. с.), оснащен системами виброгашения и торможения, смазка подается автоматически. Мощности хватает на то, чтобы установить направляющую длиной 52 см.


Бензопила Husqvarna 5200

Вопросы по эксплуатации

Представляем вашему вниманию, часто задаваемые вопросы по эксплуатации бензопилы Хускварна 435:

  1. Какие свечи используются в пиле? Ответ – Champion RCJ7Y или NGK BPMR7A с зазорами 0,5 и 0,2 мм соответственно.
  2. Какой расход топлива? Ответ – расход в граммах на кВт в час составляет 652 единицы;
  3. После ремонта карбюратора нужно выставить холостой ход, подскажите, каким он должен быть? Ответ – с завода ХХ пилы выставлен на 2900 об/мин.
  4. Какой максимальной длины, можно поставить шину? Ответ – рекомендуем ставить шину от 33 до 46 см (13” – 18”), не более.
  5. Какие обороты у двигателя? Ответ – на максимальной мощности, Husqvarna 435 ii выдает 9000 оборотов в минуту.
