Как сверлить толстый металл дрелью

Типы сверл

Для сверления берите только сверла по металлу (а не по дереву, например). Они имеют свою заточку и изготавливаются из определенных видов стали. Самые распространенные имеют маркировку Р6М5 — это быстрорежущая сталь, которую иностранные производители маркируют как HSS.

Для придания дополнительной прочности на приведенные выше сверла наносят нитрид-титановое покрытие. Из-за чего они имеют желтый цвет.

Есть также более прочные Р18, использующиеся соответственно для твердых сталей.

Также для увеличения прочности могут добавлять кобальт, и тогда получается маркировка Р6М5К5.

Ну и самые прочные — это сверла с твердосплавным наконечником. Их применяют для просверливания легированных сталей. Обычную сталь оно тоже возьмет, но покупать его только для этого будет несколько рачительно, так как цена на них довольно высокая, при этом оно хоть и твердое, но все равно тупится. А вот заточить его потом будет трудно, так как для этого требуется алмазный диск, который тоже весьма не дешев, да еще и купить не везде можно.

Методы сверления каленой стали

Сверловка каленой стали характеризуется высоким нагревом поверхности заготовки и инструмента, что ведет к быстрому износу последнего. Поэтому во время обработки стараются отвести лишнее тепло или сделать так, чтобы участок, где будет канал, стал более мягким.

https://youtube.com/watch?v=RQ_2tER-FZI

Первый способ, который позволяет сделать каленый металл более податливым, основан на использовании кислот. Из подходящих веществ можно указать азотную, хлорную или серную кислоту. Эти жидкости применяют точечно, то есть ими обрабатывают конкретно то место, где в дальнейшем будет отверстие (протравливают участок). Чтобы кислота не вышла за пределы рабочей области из материалов, не подверженных воздействию кислоты (полимеры, краски, парафин), вокруг будущего отверстия организуют что-то наподобие бортика. Отверстие заливают активной жидкостью и выдерживают определенное время. Далее проводят сверление обычным сверлом.

Самый простой способ, но не самый дешевый, заключается в приобретении специального сверла, рассчитанного на проделывание отверстий в каленом металле. Режущие кромки такого инструмента усилены победитовыми напайками или выполнены из победитовых пластин. В этом случае также желательно применять дополнительное охлаждение рабочей области.

Как сверлить дрелью?

Сверление металла дрелью предполагает соблюдение некоторых рекомендаций:

1. Для изготовления отверстия понадобится электродрель, керн, молоток, машинное масло и защитные очки.
2. Изначально сделать разметку.
3. Надеть защитные очки.
4. При малом давлении на дрель нужно выбрать положение малых оборотов и начать работу.
5. Нельзя забывать поливать обрабатываемое место с оснасткой охлаждающей жидкостью.

При соблюдении технологии и использовании качественных инструментов можно делать отверстия разного диаметра и глубины. Чтобы сверлить ровные отверстия или точно выбирать глубину, можно использовать устройство, которое называется «ограничитель глубины». Оно закрепляется на электродрель и настраивается под нужную глубину.

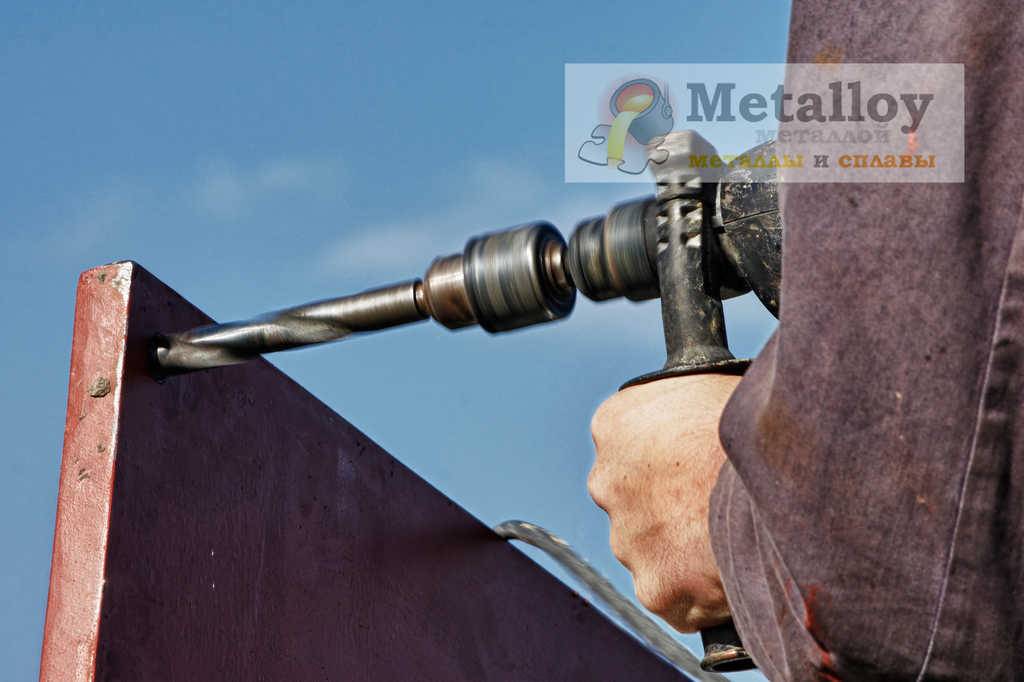

Сверление металла дрелью

Сверлим отверстие в каленой стали

Распространение вопроса, как просверлить каленую сталь можно связать с тем, что при применении обычной технологии инструмент быстро затупляется и приходит в непригодность

Именно поэтому нужно уделить внимание особенностям сверления каленого сплава. Среди особенностей технологии отметим следующие моменты:

1. Нужно правильно подготовить каленую заготовку.
2. В некоторых случаях требуется специальный инструмент.
3. Применяется охлаждающая жидкость.

При необходимости можно изготовить сверло для закаленной стали своими руками, для чего требуется определенное оборудование и навыки. Однако, в большинстве случаев применяется покупной варианты исполнения, так как оно лучше справится с задачей при резании каленой стали.

Процесс сверления каленой стали

Сверловка стального проката

Сверловка отверстий в металле – один из видов механической обработки для получения сквозных и глухих отверстий требуемого диаметра. Суть процесса состоит в закреплении обрабатываемой детали, разметке и обработке ручным или автоматизированным инструментом.

Оборудование для сверления

Тип оборудования выбирают, в зависимости от поставленных задач. Сверлильные станки бывают радиально-сверлильными, вертикально-сверлильными, координатно-сверлильными. С их помощью выполняют:

• сквозные и глухие отверстия с цилиндрическими стенками;
• многогранные, овальные и другие отверстия;
• внутреннюю резьбу;
• чистовую отделку;
• рассверливание уже имеющегося отверстия.

Как и чем сверлить глубокие отверстия

Сверление глубоких отверстий в металле отличается высокой сложностью. В качестве рабочего оборудования специалисты рекомендуют использовать станки, в которых сверло является неподвижным элементом, а заготовку приводят во вращение. В процессе выполнения работ необходимо использовать СОЖ. Смазка для сверления обеспечит отвод тепла и позволит осуществлять обработку с большей производительностью. Необходимо следить за своевременным удалением побочных продуктов сверления. Они способны закупорить каналы и привести к поломке сверла. Небольшую заготовку можно просто перевернуть – стружка под действием силы тяжести выпадет из отверстия. Для массивных деталей существуют специальные приспособления с магнитными наконечниками.

Для домашних работ лучше приобрести направляющие для дрели. Это удобный опорный механизм, который неподвижно фиксирует инструмент, что позволяет сверлить отверстия с высокой точностью.

Сверление толстых заготовок

Не многие начинающие мастера знают, как просверлить отверстие в металле большой толщины. Глубокое сверление сложнее обычного. На производстве оно проводится с помощью токарных станков. В них заготовка закрепляется в подвижном шпинделе, который её вращает.

Если возможности использовать промышленное оборудование нет, можно просверлить глубокое отверстие с помощью дрели. Для этого нужно приобрести специальные направляющие для электроинструмента. Дополнительно требуется использовать машинное масло для охлаждения. В процессе работы нужно периодически останавливаться, чтобы вычистить стружку и дать ему остынуть.

На каких оборотах надо выполнять сверление

Одним из важных параметров при сверлении является количество оборотов в минуту. Скорость, с которой нужно сверлить, зависит от рода материала и типа сверла. Есть общее правило: чем тверже материал и чем толще свело, тем меньшим должно быть количество оборотов в минуту. Что до конкретных цифр, их можно увидеть в приведенной ниже таблице.

диаметр сверла, мм	мягкое дерево	твердое дерево	пластик (акрил)	медь	алюминий	сталь	Примечания
1.5-4.8	3000	3000	2500	3000	3000	3000	При сверлении металла толще 3 см обально смажьте сверло маслом.
6.4-9.5	3000	1500	2000	120	2500	1000
11.1-15.9	1500	750	1500	750	1500	600
17.4-25.4	750	500	—	400	1000	350

Данная таблица предназначена для обычных спиральных сверел. Для специфических вариантов (сверло Фростнера и т.д.) скорости сверления различных материалов несколько отличаются от приведенных выше.

Сверление без лишних хлопот

Во время работы можно использовать насадку небольшого сечения, а также использованный зачистной круг для болгарки

Важно помнить, что он должен иметь меньший диаметр, чем создаваемое отверстие

Перед проведением работ на заготовке размечается окружность для отверстия, а вторая окружность будет меньше первой на расстояние, равное диаметру используемого сверла. После этого в противоположных местах окружности намечаются 2 отверстия. От них необходимо отступить 3 мм и наметить места для сверления. Таким образом сверление происходит по всей начерченной окружности. При необходимости подработки некоторые участки придется обработать зубилом. В результате создадутся зазубренные края, которые затем нужно будет обточить

Важно следить, чтобы во время проведения работ не происходило увеличение окружности, т. е. не расширять запланированный диаметр

не расширять запланированный диаметр.

Конусное сверло

Изготавливаются описываемые типы сверл из инструментальной стали. Хвостовики таких изделий могут быть шестигранными и цилиндрическими. Режущая кромка снимает все заусенцы, поэтому кромка получается ровной. На конце сверлильной головки имеется заточенная вершина, которая позволяет производить предварительное сверление материала.

Используя такие изделия можно:

• производить создание пропилов диаметром до 30 мм;
• забыть о неровных краях;
• проводить растачивание различного диаметра, не меняя насадку.

Благодаря ступенчатым сверлам можно создавать пропилы различного диаметра в листовой стали толщиной до 4 мм. В отличие от простого конусного сверла при использовании таких изделий просверленный диаметр является фиксированным.

К недостаткам можно отнести:

• необходимость в применении инструмента с малыми оборотами и высоким крутящим моментом;
• чувствительность даже к небольшим перекосам.

Несмотря на указанные недостатки, данная насадка позволяет удобно работать с металлическими пластинами, быстро высверливая окружности нужного диаметра.

Коронка по металлу

Обработка металла является сложным процессом, поэтому подобные работы обычно производятся при использовании специализированного оборудования. Чтобы производить работу в бытовых условиях, можно использовать корончатые сверла.

Подобные изделия позволяют сделать края круглыми и отцентрированными. При этом для сверления используется стандартная дрель. Изделия состоят из нескольких частей:

• коронка;
• центровочная насадка;
• хвостовик изделия;
• винты, которые необходимы для закрепления.

При использовании корончатого сверла скорость проведения работ увеличивается до 10 раз. Также к преимуществам можно отнести возможность точно сверлить в диапазоне от 1,2 до 15 см.

При этом во время сверления не нужно производить центровку. Также стоит отметить, что такие сверла по сравнению со спиральными имеют более высокую износоустойчивость.

Перед началом работы производится установка центровочного сверла в центр окружности, после чего и осуществляется сверление. После этого происходит втягивание сверла и работа осуществляется коронкой.

Сверлить сразу тремя сверлами для создания отверстия большого диаметра

Возникают ситуации, когда мастеру необходимо сделать отверстие большого диаметра, а под рукой инструментов, позволяющих выполнить такую работу. В этом случае можно воспользоваться несколькими сверлами малого диаметра.

Для этого нужно воспользоваться тремя тонкими сверлами и скрепить их между собой при помощи обычной изоленты. Стоит отметить, что их диаметр не должен сильно отличаться друг от друга. Чтобы получить максимально ровное отверстие, сверла, во время скручивания между собой необходимо выровнять. В том случае, если хотя бы одно сверло из общей связки будет немного выступать вперед, оно станет так называемой осью вращения всей конструкции. В результате этого диаметр проделываемого отверстия будет немного больше от изначально запланированного размера.

Затем всю связку необходимо зафиксировать в патроне электродрели. Выставлять ее нужно таким образом, чтобы обеспечивался надежный захват в патроне всей конструкции. При этом не следует забывать о том, что длины используемых инструментов должно хватать для проделывания сквозных отверстий в материале.

Если связка будет плохо зафиксирована в патроне, во время вращения сверла начнут разъезжаться и ломаться. Для многократного использования такого инструмента, его необходимо правильно и надежно зафиксировать в патроне электроинструмента.

При использовании связки необходимо выставлять небольшую скорость вращения патрона электродрели. Во время работы необходимо периодически останавливаться и удалять из проделываемого отверстия весь накапливаемый мусор. Такой метод, который предусматривает применение связки, лучше всего подойдет для проделывания отверстий большого диаметра в древесине и мягких металлах (медь, алюминий).

Как засверлиться в нужном месте?

Если немного подумать над этим вопросом, то ответ должен посетить вашу голову даже без подсказки. Ну мне так кажется по крайней мере. Но если думать неохота, то читайте.

Для этого дела потребуется керн. Это инструмент из прочной стали, имеющий цилиндрическую форму и острие на конце.

Приставляем острие к желаемому месту сверления и ударяем по крену с другой стороны молотком несколько раз.

Теперь, когда вы закернились, приставляете к полученной на поверхности неровности сверло и начинаете сверлить — кончик никуда не убежит.

Что понадобится?

1. Сверло Форстнера
2. Фреза с подшипником для выборки четверти
3. Фреза с подшипником для фрезерования кромки

Ну и еще самая малость: сверлильный станок, ручной фрезер и в идеале стол для установки ручного фрезера

Для улучшения основных характеристик металла зачастую проводится его закалка. Подобная технология предусматривает повышение твердости изделия за счет сильного нагрева металла и его быстрого охлаждения. В некоторых случаях после проведения термической обработки приходится выполнять сверление. За счет повышения подобной характеристики провести сверление каленного металла становится сложнее. Рассмотрим все особенности сверления каленой стали подробнее.

Обработка заранее подготовленных отверстий

Механическая обработка внутренней поверхности предварительно сделанных отверстий выполняется зенкерованием. Для достижения высокой точности размеров и уменьшения коэффициента шероховатости внутренней поверхности глубоких отверстий эта рабочая операция может производиться многократно.

Наилучшие результаты обеспечивает высокоскоростное зенкерование на растяжение, когда оправка для закрепления зенкера нагружается осевым растягивающим усилием. Оно значительно уменьшает вероятность возникновения вибрационных колебаний, которые могут влиять на отклонение рабочего инструмента от заданного положения. В этом случае количество отдельных рабочих операций значительно сокращается, а качество и точность обработки поверхности улучшаются.

Сверление толстых заготовок

Не многие начинающие мастера знают, как просверлить отверстие в металле большой толщины. Глубокое сверление сложнее обычного. На производстве оно проводится с помощью токарных станков. В них заготовка закрепляется в подвижном шпинделе, который её вращает.

Если возможности использовать промышленное оборудование нет, можно просверлить глубокое отверстие с помощью дрели. Для этого нужно приобрести специальные направляющие для электроинструмента. Дополнительно требуется использовать машинное масло для охлаждения. В процессе работы нужно периодически останавливаться, чтобы вычистить стружку и дать ему остынуть.

Технология сверления железобетонной арматуры или что об этом нужно знать

Что может быть сложного в процессе сверления железобетона? Если для реализации задачи выбрана ударная дрель или перфоратор, то справится с процессом не составит труда. Однако по статистике очень часто при бурении железобетонных плит сверло или бур натыкается на арматуру. Что делать в этом случае?

1. Можно отступить от этого места на некоторое расстояние, и сделать новое отверстие. Вероятность, что на новом месте не встретится арматура равняется 50%
2. Продолжить сверление металла буром по бетону. Если диаметр арматуры небольшой, то вполне реально получить положительный результат. Если же арматура достаточно толстая, то просверлить ее обычным сверлом или буром по бетону не удастся. Режущая часть бура с напайкой из твердосплавного материала перегреется в результате трения о металл, что приведет к быстрому притуплению кромки насадки
3. Взять сверло по металлу, и просверлить металл. После этого продолжить работу сверлом по бетону. Это наиболее популярный способ, имеющий некоторые недостатки

Просверлить арматуру в бетоне — это только в теории легко, но когда дело доходит до практики, приходится перепробовать не один способ, и испортить не один бур, чтобы достичь требуемого результата. В материале выясним, какой способ сверления металла в бетоне является самым эффективным и надежным, а какие методы повлекут за собой возникновение новых проблем.

Для начала разберемся с особенностями правильного сверления такого прочного материала, как железобетон.

1. Первым делом нужно нанести разметку на поверхности сверлимого материала
2. Воспользоваться индивидуальными средствами защиты, посредством которых исключается получение человеком травм и прочих повреждений
3. Если отверстие сверлится в жилом помещении, то с целью исключения возникновения пыли, рекомендуется закрыть рабочий участок полиэтиленовой пленкой или воспользоваться специальными насадками, подсоединяемые к строительному пылесосу
4. Сверлить бетон с арматурой необходимо при помощи специальных сверл, изготовленных из твердых сплавов. В составе таких сверл содержится минимальное количество кобальта, а твердость по шкале Роквелла не ниже значения 90 HRC
5. Изначально необходимо выбирать сверло с таким диаметром, которое должно соответствовать необходимому размеру отверстия в стене
6. Для работы с железобетоном понадобится воспользоваться ударной дрелью или перфоратором. Если необходимо просверлить толстый бетон полностью, то для таких целей лучше использовать перфоратор
7. Воспользоваться ограничителем на инструменте, чтобы просверлить отверстие соответствующей глубины. Если ограничителя нет, тогда измеряем глубину отверстия по буру, и размечаем его при помощи изоленты
8. Сверло нужно выбирать по длине с запасом. Если требуется просверлить отверстие глубиной 100 мм, то необходимо выбирать сверло, длина которого должна быть не менее 120 мм

С появлением перфораторов, сверление бетона стало настолько простым процессом, что сегодня для его реализации не требуется прикладывания никаких усилий. Трудности возникают лишь в случае, когда в поверхности сверлимого бетона встречается арматура. Если продолжить сверлить металл буром по бетону, то ничего из этого не получится, если только не используется суперсовременная дорогостоящая насадка с алмазным напылением. Чтобы просверлить арматуру, которая встретилась в бетонной конструкции, необходимо для начала выбрать соответствующую насадку.

Конструктивные особенности ступенчатого сверла

Внешний вид этого режущего инструмента определяется исходя из его названия – сверло конусное ступенчатое. Иногда в обычном разговоре можно услышать интересный термин для этого инструмента – морковка. Он напоминает известную геометрическую фигуру – конус. Однако внешняя поверхность его может быть не только гладкой, но и ступенчатой. По конструкции оно практически не отличается от стандартных инструментов, имеет:

• направляющую часть, на которой расположена режущая кромка;
• поводок, переходящий в шейку инструмента;
• хвостовик, заданной формы (в зависимости от патрона дрели).

Конструкция ступенчатого сверла

Сверло коническое по металлу существенным образом отличается направляющей частью, которая выполняется в следующих вариантах:

• метрический конус;
• конус увеличенный удлинённый;
• инструментальный конус;
• так называемый конус Морзе.

https://youtube.com/watch?v=KyJC0S-ZbWs

Из всех четырёх типов наиболее распространённым считается третий вариант, то есть инструментальный конус. Он является наиболее универсальным для большинства сверлильных станков и станков с числовым программным управлением. Диапазон изменения допустимых диаметров достаточно широк. Например, для метрических конусов он варьируется от 1 мм до 20 мм. Конус Морзе может иметь диапазон от 6 до 30 мм. Все они изготавливаются в соответствии с ГОСТ 2092-77.

Вершина конуса разделена на три составные части:

• наконечник вершины для проведения предварительного сверления;
• первый скошенный переход для снятия так называемых заусенцев (шероховатостей);
• специальная режущая кромка (служит для последующего расширения отверстия).

Сверлильный патрон с конусом Морзе

Для расширения режущих возможностей многоступенчатого сверла по металлу на его поверхность наносится абразивное напыление. Он выполняется из алмазной или титановой крошки. Это повышает режущие свойства и снижает периодичность заточки.

Чтобы правильно выбрать ступенчатое сверло по металлу необходимо:

Подробно ознакомиться с характеристиками

Разобраться с возможностями конусного многоступенчатого сверла, например по металлу.
Обратить внимание на цвет изделия. Если сверло ступенчатое по металлу имеет серо-стальной цвет, это доказывает, что данное сверло не проходило термическую обработку

Надеяться на высокие эксплуатационные характеристики не получится. Желтый или золотистый цвет указывает на то, что металл был обработан, в нём устранены все так называемые внутренние напряжения. Если поверхность конусного ступенчатого сверла по металлу носит ярко золотистый оттенок, можно смело полагать, что в его составе находится сплав нитрид титана. Добавление этого сплава существенно повышает износостойкость. Это самые дорогие инструменты. Их надёжность и долговечность полностью компенсирует этот недостаток. Чёрный цвет свидетельствует, что оно было обработано горячим паром.
Оценить типоразмеры. Обычно на многоступенчатое сверло по металлу наносится маркировка, состоящая из цифр и латинских букв. Например, ∅4-15/2 HRC 61±2. Первая цифра обозначает наименьший диаметр, вторая соответственно наибольший. Цифра, расположенная через наклонную определяет шаг изменения диаметров. В нашем случае он равен 2-м, то есть это будут диаметры, 2, 4, 6, и так далее до 12. Поэтому его называют шаговое сверло по металлу. Три латинские буквы указывают на марку стали, из которой изготовлено. В нашем примере это высококачественная быстрорежущая сталь. Если имеется наименование стали HSS –можно смело его использовать для высокоскоростной обработки. Последние две цифры с указанным интервалом определяют твёрдость по шкале Роквелла.
Изучить торговую марку фирмы, которая изготавливает этот инструмент. Желательно проконсультироваться со специалистами о качестве такого устройства.
Узнать, допустима ли многократная заточка ступенчатого сверла по металлу.

Конусное и ступенчатое сверла

При выборе конусного сверла по металлу всегда следует помнить, что оно предназначено для высверливания отверстий только в материале, толщина которого не превышает пяти миллиметров.

Чем лучше сверлить арматуру в бетоне

Если возникает необходимость сверления арматуры, тогда предварительно убедитесь в том, что такое вмешательство не повлечет за собой деформацию бетонной плиты или блока. Очень часто получается так, что после повреждения арматуры, возникают трещины на бетонной стене, которые в последствии способствуют образованию плесени и грибка в доме. Именно поэтому иногда лучше обойти металл в бетоне, нежели его просверлить, и при этом получить новые проблемы.

Если убедились в том, что арматура не повлияет отрицательно на конструкцию, то можно прибегнуть к соответствующим манипуляциям по сверлению металла. Самый простой и надежный способ — воспользоваться дрелью со сверлом по металлу.

1. Сверлить арматуру в бетоне необходимо только специальными сверлами по арматуре — RebarCutter. Конструктивно такие сверла напоминают нечто среднее между сверлом по металлу и по бетону. Режущие кромки изготовлены из высокопрочного материала, который эффективно справляется с металлом в бетоне
2. Исключение составляет тонкая арматура, с которой справляется бур перфоратора. Обычно тонкую проволоку пробивает обычный бур
3. Для достижения положительного результата, сверлить арматуру нужно несколькими сверлами, начиная с малого диаметра. Сначала необходимо просверлить тонкое отверстие, а затем поменять сверла, и увеличить проем в арматуре. Исключение составляют случаи, когда металл встречается в толще бетонной плиты, куда тонкими сверлами достать практически нереально. Для этого используются сверла такого диаметра, как и размер отверстия
4. После просверливания арматуры, следует продолжить бурение проема при помощи перфоратора. Надо понимать, что сверление арматуры в отверстии — этот процесс достаточно долгий. Причем сверлить металл необходимо исключительно дрелью или перфоратором в безударном режиме
5. В процессе сверления рекомендуется обрабатывать сверлимый материал водой, что исключит быстрое нагревание сверла, и притупление режущих кромок
6. Как только арматура будет просверлена, можно продолжать сверлить бетон

Процедура сверления арматуры в бетоне достаточно сложная, но ее вполне реально выполнить самостоятельно без сторонней помощи. Достичь результата удастся только при одном условии — если подготовить предварительно необходимые инструменты.

Это интересно! Просверлить арматуру в бетоне можно перфоратором, но для этого немаловажно выполнить такие условия — установить в патрон инструмента сверло по металлу, и включить режим сверления без ударов.

Сверла из стали с титановым покрытием или из кобальтовой стали

HSS-сверла могут иметь покрытие титановым компаундом, и в этом случае они будут отличаться большей долговечностью и твердостью, чем такие же сверла без покрытия. Они еще лучше подходят для просверливания отверстий в твердых сплавах – например, в нержавеющей стали.

Но практика показывает, что со временем титановое покрытие стирается, а если такое сверло затачивать точилкой для сверл или ручным способом, то покрывающий титановый слой сходит полностью. Внешне титановые сверла выглядят как обычные HSS, но имеют светло-золотистый металлический цвет, похожий на латунь.

Сверла с кобальтом в составе – еще один вариант для сверления твердых сплавов или нержавеющей стали. В этом случае сверло не просто имеет покрытие из кобальта, как титановые сверла, а оно изготовлено из содержащего около 5% кобальта твердого сплава. Маркируются такие сверла как HSS-Co. Кобальтовая добавка придает инструменту долговечность – они способны выдержать более высокую температуру, возникающую в процессе сверления, при этом сверла не теряют свою кромку.

К недостаткам можно отнести их более высокую стоимость; к тому же они отличаются большей хрупкостью. Поэтому они сильнее выкрашиваются на режущей кромке. Ну и, конечно, кобальтовые сверла пригодны не только для сверления твердых сплавов, ими можно сверлить и обычную низкоуглеродистую сталь или другие металлы.
