Как снять сцепление бензопилы?

Барабан сцепления является одновременно ведущей звездочкой.

Положение напильника при заточке цепи бензопилы.

Основной причиной выхода из строя этого узла является износ зубцов звездочки. В случае если барабан является монолитным, то в процессе работы цепь прорезает звездочку. Такой барабан подлежит замене. На некоторых устройствах барабана имеется сменный венец и при проведении ремонта осуществляется его замена, а барабан при сохранении нормального состояния эксплуатируется далее.

В случае необходимости ремонта бензопилы возникает вопрос о том, как разобрать сцепление. При наличии сервисного центра лучше обратиться к специалистам, но при отсутствии последних процедуру разборки и ремонта можно осуществить собственными руками. Эта операция является несложной и при наличии соответствующих инструментов ее может осуществить практически каждый человек. Почти у каждой модели этого инструмента имеются свои нюансы в проведении демонтажа муфты сцепления, однако общая последовательность действий является одинаковой для любых моделей.

На первом этапе требуется снять крышку тормоза цепи. Для этой цели требуется потянуть ручку на себя. Это делается для того, чтобы лента не контактировала с чашкой сцепления. После этого ослабляются гайки крепления крышки и натяжитель цепи.

Ослабление натяжителя позволяет ослабить цепь и шину. После откручиваются гайки крепления крышки тормоза, после чего крышка демонтируется полностью.

На втором этапе осуществляется демонтаж направляющей шины и цепи, удаление загрязнений.

Следующий этап разборки заключается в выворачивании свечи головки цилиндра. Затем проводится фиксирование поршня в цилиндре. Для этой цели осуществляется вращение коленвала и после перекрытия выпускного отверстия в цилиндр опускается кусок веревки, который препятствует дальнейшему движению поршня. После проведения ремонта веревка вытаскивается за второй конец наружу.

Четвертый этап разборки заключается в непосредственном демонтаже сцепления. Сначала требуется открутить гайку на сцеплении. Следует помнить, что эта она имеет левую резьбу, при ее отвинчивании нужно вращать ключ по часовой стрелке. Для работы используется ключ, который входит в комплект принадлежностей бензопилы.

После отвинчивания гайки нужно разобрать сцепление и осмотреть барабан с ведущей звездочкой на предмет наличия износа. Затем после проведения осмотра барабана и звездочки проводится осмотр состояния игольчатого подшипника. При необходимости изношенные элементы подлежат замене.

Сборка инструмента осуществляется в обратной последовательности.

Существует несколько нюансов, которые требуется знать при ремонте сцепления:

  1. На некоторых модификациях и моделях бензопил между сцеплением и чашкой ведущей звездочки размещается шайба. В случае разборки этого элемента требуется установка шайбы в том положении, в котором она находилась ранее. Эта шайба может иногда устанавливаться между двигателем и чашкой.
  2. Некоторые модели приводов масляных насосов имеют спецпружину. Она передает вращение от звездочки на привод маслонасоса. Очень важным является правильная установка этой пружины при осуществлении сборки устройства. При неправильном монтаже маслонасос прекращает подачу масла для смазывания цепи. Что может привести к дорогостоящему ремонту.

После проведения ремонтных работ перед началом использования бензопилы по прямому назначению требуется проверить работу масляного насоса и подачу им масла для смазывания пильной цепи и механизмов направляющей шины.

Как открутить сцепление на бензопиле

Операция по извлечению муфты и барабана достаточно проста и с набитой рукой требует около 1 минуты времени. Если узнать нюансы и подготовиться заранее, проблем не возникнет, но при спонтанном подходе, процедура значительно затягивается, если вовсе не срывается. Представленная далее инструкция, наглядно и по шагам демонстрирует, как разобрать сцепление на бензопиле разными способами, используя доступный инструмент.

1. Первый и самый простой шаг заключается в снятии крышки шины, путем откручивания 2х крепежных гаек, шестигранным ключом из комплекта бензопилы. Пильная шина и цепь так же снимаются (если установлены).

2. Если барабан располагается с наружной стороны, для его снятия достаточно вынуть стопорное кольцо. Данную операцию удобней проводить шлицевой отверткой.

3. Поскольку обгонная муфта закреплена на валу, попытка откручивания будет приводить лишь к вращению деталей. Необходимо зафиксировать положение коленвала, путем установки упора для поршня, через свечное отверстие. В качестве стопора можно использовать специальные девайсы, стоимость которых начинается от 200 руб. Если нет возможности и желания тратить время на поиск подобного упора, всегда можно поместить в камеру сгорания обычный тросик с узелком.

4. После фиксации положения вала, можно приступать к откручиванию муфты. Обычно на ней нет удобной гайки для накидного ключа, и разборка подразумевает использование специального съемника. Стоимость подобных приспособления начинается от нескольких сотен и нередко превышает стоимость самой муфты.

В качестве альтернативы можно использовать ключ от болгарки или сорвать аккуратными ударами молотка, уперев зубило. Как вариант, можно использовать шину бензопилы, продев в её отверстия 2 коротких болта и затянув их гайками с обратной стороны. Можно изготовить самодельный съемник сцепления, отметив и просверлив в листе металла (от 4 мм), соответствующие пазам отверстия, в которые продеть и затянуть винты. В целом, существует множество изощренных способов “зацепить” муфту без лишних затрат. Некоторые откручивают простым гаечным ключом или плоскогубцами.

5. Сорвав фиксацию обгонной муфты, продолжаем откручивание по часовой стрелке (резьба левая).

6. Под муфтой, на валу может находиться большая металлическая шайба, разделяющая компоненты (не на всех моделях). Вынимаем её, а вслед за ней барабан с игольчатым подшипником. Сцепление снято.

Если представленное выше руководство, недостаточно полно передало суть, закрепите полученные знания наглядной демонстрацией всего процесса. Следующая короткая видеоинструкция, с полезными комментариями автора, подробно объяснит, как снять и выполнить ремонт сцепления бензопилы своими руками, с минимальными временными затратами.

Описание процесса снятия сцепления можно назвать универсальным, применимым для всех современных моделей пил. Как было упомянуто выше, главное конструктивное различие может проявляться в расположении звездочки, которая обычно находится внутри (между муфтой и картером), но бывает установлена и снаружи (такую менять гораздо легче). В остальном, если хотите разобраться как снять сцепление с бензопилы партнер или хускварна, достаточно ознакомиться с изложенной выше инструкцией, отражающей все этапы процесса. Мелкие нюансы, характерные определенным моделям (крепление крышки воздуховода, натяжитель цепи), обычно не вызывают затруднений и легко разрешаются своими силами, либо с помощью технической документации.

Источник

Замена сцепления на бензопиле

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки. Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу. Однако и в этом случае разборку можно произвести своими руками.

Шина, цепь, цепной тормоз и смазка

После износа двух цепей требуется замена ведущей звездочки. Использование изношенной звездочки сказывается на ресурсе подшипников коленвала и выражается в сильной вибрации, цепь тоже портится быстрее. Шину по мере истирания рабочей части рекомендуется переворачивать.

Причиной плохой работы тормоза может быть обильное загрязнение пространства под крышкой или общий износ ленточной пружины. Также часты случаи, когда при срабатывании тормоза происходит разрушение сцепления от перегрева и нужно менять весь узел.

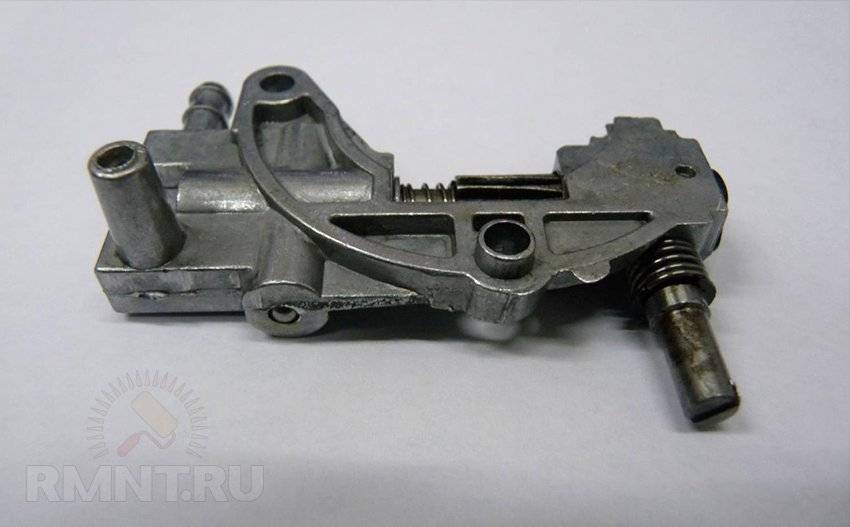

Недостаток смазки на цепи может быть причиной засорения каналов маслонасоса, его нужно вымыть в бензине и прочистить леской. Если при работе масло поступает слишком сильно, нужно немного затянуть регулировочный винт маслонасоса. Бывает, что при работе цепь сухая, а при простое масло сочится под сцеплением. Это значит, что герметичность масляного шланга нарушена и его нужно заменить.

Алгоритм самостоятельной замены звездочки на бензопиле

Процесс смены приводного механизма цепи на инструменте не трудный, и с задачей справится даже новичок

При этом важно учитывать некоторые особенности, о которых узнаете из этого раздела. В силу того, что звезды на агрегатах бывают цельными и сборными, то и процедура их замены соответственно будет отличаться

Как заменить звездочку со сменным венцом

Если ваша бензопила оснащена ведущей шестерней сборного типа, то замене подлежит только венец. Он стоит недорого, и перед его покупкой, необходимо уточнить шаг цепи. Процесс установки новой детали выполняется в следующей последовательности:

  1. Снять кожух, открутив две гайки.
  2. Демонтировать шину вместе с цепью, предварительно ослабив натяжение гарнитуры.
  3. Снять пластиковую крышку с последующим демонтажем воздушного фильтра.
  4. Выкрутить свечу зажигания, что выполняется с целью стопорения поршня.
  5. В отверстие цилиндра всунуть плотный и прочный канат, предварительно переместив поршень в ВМТ. При помощи каната стопорится коленчатый вал, что выполняется для выкручивания муфты на бензопиле.
  6. Далее приступаем к вывинчиванию муфты, для чего понадобится специальный ключ. Если в комплектации к бензопиле такой ключ не прилагается, тогда подойдет обычный рожковый. Однако лучше всего воспользоваться ключом для УШМ, который идеально подходит для вывинчивания муфты.
  7. Для вывинчивания муфты, необходимо вращать ее в направлении по часовой стрелке.
  8. После вывинчивания муфты, остается демонтировать барабан вместе с венцом.
  9. Осмотреть целостность подшипника, который насажен на валу. При необходимости его рекомендуется также заменить и смазать.
  10. Произвести замену сменного венца, и выполнить сборку механизма в последовательности обратной снятию.

Выше описана инструкция по снятию муфты на бензопиле для замены ведущей звезды. Аналогично осуществляется смена цельного устройства. Такой тип расположения детали называется внутренним. Для его замены необходимо выполнить демонтаж муфты. Если на бензопиле стоит цельная деталь с наружным расположением, тогда процесс смены будет отличаться.

Интересно знать! На бензопилах цельные и сборные звездочки могут располагаться как снаружи, так и внутри. Принцип замены будет отличаться в зависимости от расположения звездочки.

Как заменить цельную звездочку с наружным расположением

Процесс замены звездочки с наружным ее расположением выполняется в следующей последовательности:

  1. Чтобы снять шестерню наружного расположения, нужно демонтировать защитный кожух, выкрутив две гайки.
  2. Снять цепь и шину, ослабив натяжение.
  3. Очистить инструмент от загрязнений.
  4. Снять стопорное кольцо при помощи отвертки.
  5. Под кольцом расположена шайба, препятствующая смещению цепи при ее вращении.
  6. Снять барабан, и выполнить его замену.
  7. Процесс сборки выполняется в обратной последовательности.

Процесс замены звездочек с наружным их расположением выполняется намного быстрее и проще, так как отсутствует потребность стопорить коленчатый вал двигателя.

После окончания работ следует выставить натяжение цепи. Как видно, вовсе не обязательно сдавать бензопилу в ремонт, когда возникает необходимость замены приводного механизма цепи.

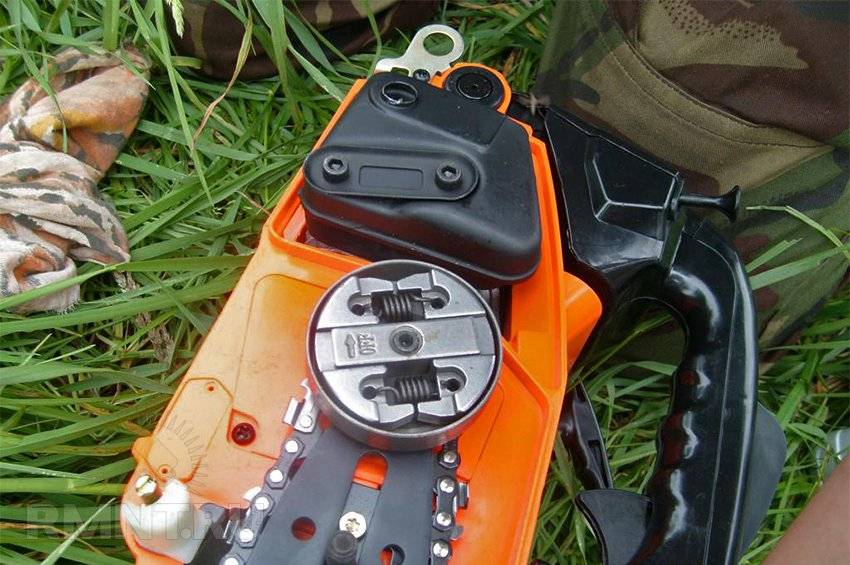

Конструкция и принцип работы механизма сцепления бензопилы

Большинство пильщиков не понимают принципа работы механизма сцепления бензопилы. При работе знать принцип функционирования не обязательно, а вот когда возникают неисправности, то, чтобы их устранить, понадобится выяснить конструкцию и особенности работы бензопильной муфты.

Современные бензопилы оснащаются механизмами сцепления центробежного типа. Центробежная муфта — это означает, что ее работоспособность зависит от вращающего момента двигателя. Главное назначение муфты на бензопиле в том, чтобы обеспечить передачу крутящего момента с коленчатого вала двигателя на пильную гарнитуру (цепь). Работает устройство в автоматическом режиме, а как это происходит, выясним детально.

Механизм сцепления состоит из следующих конструктивных элементов:

  • Барабан со съемной или несъемной звездочкой — представляет собой передаточный механизм
  • Фрикционные накладки — под воздействием центробежной силы перемещаются, входя в зацепление с барабаном
  • Пружина — обеспечивает прижатие накладок к коленчатому валу

Теперь о принципе действия муфты бензопилы.

Когда заводится двухтактный двигатель инструмента, начинает вращаться коленчатый вал. К валу крепится муфта, с которой при помощи звездочки соединяется цепь. Когда бензопила работает на холостом ходу (скорость вращения вала до 2700 оборотов в минуту), то есть не нажимается курок акселератора, то пружина прижимает фрикционные накладки, в результате чего крутящий момент не передается на барабан.

Как только пильщик берет в руки инструмент и начинает увеличивать обороты (максимальные до 14000 об/мин), цепь начинает перемещаться по шине. Происходит это за счет того, что увеличивается скорость вращения коленчатого вала. За счет силы инерции фрикционные накладки (их еще называют противовесами) перемещаются, и входят в зацепление с внутренними стенками барабана. В результате происходит перемещение барабана, который соединен со звездочкой. Вращающаяся звездочка приводит в действие цепь.

Принцип работы механизма простой, что обусловлено его не сложной конструкцией. Если из строя выходит эта деталь, то соответственно работать бензопила не будет. Подробное описание принципа работы механизма сцепления бензопилы описано в этом материале.

Это интересно!Муфта выполняет роль не только передаточного механизма, но еще и защитного устройства. Она предохраняет двигатель бензопилы от преждевременного выхода из строя при заклинивании цепи в распиливаемой древесине.

Масло для бензопилы Partner триста пятьдесят как выбрать?

Чтоб продлить срок эксплуатации мотора и других рабочих устройств садового инструмента, для изготовления топливной консистенции нужно использовать качественное моторное масло. При горении в цилиндре он должен создавать как можно меньше золы, которая оседает на стенах глушителя и на свече зажигания.

Моторное масло, которое употребляется для заправки, должно стремительно растворяться в бензине и кропотливо очищать от вредных примесей, которые с течением времени оседают в узеньких каналах карбюратора Partner saw.

Не считая того, масло бензопилой Partner триста 50 обязано иметь высочайшие смазочные и противокоррозийные характеристики, также отлично противостоять износу.

Лучше использовать двухтактные масла марки Stihl и Husqvarna для смешивания горючего. Они отлично смазывают рабочие блоки садового инструмента Напарника и при згоринни не выделяют огромное количество золы.

Бензопила Partner триста пятьдесят заводиться и глохнет

Обстоятельств этой неисправности может быть несколько. В большинстве случаев движок инструмента запускается и немедля забывается через засорен заводской вентилятор, в итоге чего горючее не поступает в цилиндр мотора в достаточном количестве для работы. Чтоб поправить повреждения, необходимо будет снять и очистить дыхательный аппарат. Если он поврежден, то его необходимо будет поменять.

Еще одна причина. Отсутствие контакта свечки зажигания с крышкой проводки. Это может быть связано с механическим ударом либо отложением углерода на пробке. Для ремонта бензопилы Partner триста 50 свечу зажигания необходимо будет снять и очистить. В неких случаях может посодействовать настоящая подмена свеч.

3-я причина неисправности. Мощная закупорка глушителя стандартной цепной пилы. С течением времени на его стенах образуются отложения углерода, предутверждает выхлопа из мотора. В итоге газы скапливаются снутри мотора и препятствуют правильной работе. Чтоб поправить повреждения, нужно снять глушитель и очистить его сжатым воздухом. Для вас необходимо будет разобрать мотор и продуть его цилиндр.

Бензопила Partner триста пятьдесят заводиться и глохнет

Обстоятельств этой неисправности может быть несколько. В большинстве случаев движок инструмента запускается и немедля забывается через засорен заводской вентилятор, в итоге чего горючее не поступает в цилиндр мотора в достаточном количестве для работы. Чтоб поправить повреждения, необходимо будет снять и очистить дыхательный аппарат. Если он поврежден, то его необходимо будет поменять.

Еще одна причина. Отсутствие контакта свечки зажигания с крышкой проводки. Это может быть связано с механическим ударом либо отложением углерода на пробке. Для ремонта бензопилы Partner триста 50 свечу зажигания необходимо будет снять и очистить. В неких случаях может посодействовать настоящая подмена свеч.

3-я причина неисправности. Мощная закупорка глушителя стандартной цепной пилы. С течением времени на его стенах образуются отложения углерода, предутверждает выхлопа из мотора. В итоге газы скапливаются снутри мотора и препятствуют правильной работе. Чтоб поправить повреждения, нужно снять глушитель и очистить его сжатым воздухом. Для вас необходимо будет разобрать мотор и продуть его цилиндр.

READ Как Сделать Параллельный Упор Для Циркулярки

Муфта бензопилы

Сцепление устройства для обработки древесины является центробежным и срабатывает автоматически при изменении степени оборотов коленвала двигателя. Если обороты небольшие, то элементы механизма прижимаются к валу. Так вращательное движение не передается звездочке. С увеличением оборотов элементы расходятся и прижимаются к барабану, таким образом заставляя вращаться цепь.

Характерным свойством данного вида устройства является торможение при замедлении цепи. Так получается избежать некоторых поломок. Но все же эта система подвергается огромной нагрузке, поэтому необходимо систематически проводить профилактический осмотр и ремонт.

Как снять

Ведущая звездочка служит в то же время и барабаном. Одной из главных причин поломки этого блока является стачивание зубьев звездочки. В монолитном варианте барабана цепь может прорезать звездочку во время работы. Такой механизм требует замены. В случае, когда на барабане есть сменный венец, его нужно снять и заменить во время обслуживания. После этого барабан может функционировать дальше.

Когда возникает потребность в ремонте нужно обращаться за помощью в сервисный центр, где работают опытные специалисты. Но если такового нет поблизости возникает вопрос – как самостоятельно снять сцепление? Если имеется необходимый набор инструментов, можно без труда осуществить задуманное. Конечно, в моделях разных фирм есть некоторые различия, но схема разборки остается неизменной:

  • Сначала снимается крышка тормоза цепи поворотом рычага. Слегка выкручиваются гайки, чтобы ослабить натяжение цепи. После ослабление можно полностью выкрутить гайки и снять крышку;
  • Проводится разборка цепи и направляющей шины, а также очистка механизма от загрязнений;
  • Свеча головки цилиндра выворачивается и фиксируется поршень. Чтобы это сделать коленвал следует вращать, пока выпускное отверстие не перекроется, а потом в цилиндр помещается отрезок веревки, чтобы застопорить поршень. После завершения работы веревка удаляется из механизма;
  • Откручиваются гайки на сцеплении специальным ключом из комплекта. В данном механизме они сделаны с левой резьбой, и это нужно учитывать при демонтаже. После этого механизм разбирается, и все его детали осматриваются на предмет повреждений. Изношенные части нужно снять и заменить на новые.

После проведения ремонта и замены деталей, необходимо провести сборку в обратной последовательности. Более детально процесс разборки представлен на видео.

Чтобы самостоятельно произвести ремонт таких бензопил как Штиль, Хускварна, Партнер, Гудлак, необходимо знать некоторые особенности моделей. Например, на некоторых разновидностях пил установлена шайба (между чашкой ведущей звездочки и двигателем). Во время сборки ее нужно установить на прежнее место.

Если в модели предусмотрена специальная пружина, передающая вращение на привод насоса, то крайне важным является ее правильная установка после ремонта. В противном случае устройство может серьезно пострадать. После профилактических и ремонтных работ необходимо проверить, исправно ли работают механизмы.
