Что потребуется и в какую цену обойдется изготовление
Потребуется разметочный инструмент: плотницкий уголок, рулетка, уровень, возможно штангенциркуль.
Инструмент для нарезки заготовок по размеру может быть разным. Для металла: обезьянка с отрезным кругом или ручная пилка по металлу, газовый резак или электросварка. Для мягких материалов: ручная ножовка или лучковая пила, циркулярка, электролобзик, сабельная пила.
Цену изготовления назвать невозможно. Если у мастера уже есть материал и крепеж и он делает все сам, изготовление может ничего не стоить в деньгах. Только время и труд. Если приходится покупать материал, сумма зависит от того, какой материал, сколько, по какой цене, приходится ли платить, например, сварщику или нет.
Поэтому цена изготовления может быть от 0,0 руб. до 3-7 тысяч руб. и даже 20 тыс. и более, если делается сложный станок с салазками, винтовыми регулировками и т.д.
Стоимость самой ручной циркулярки при этом не учитывается. Она рассматривается как самодостаточный инструмент, которым можно эффективно работать и без стационарного варианта.
Простая циркулярка из болгарки или дисковой пилы
Углошлифовальная машинка (болгарка) – один из самых востребованных инструментов домашнего мастера, с ее помощью несложно резать металл, зачищать сварные швы. Кроме того, используя вместо штатного абразивного диска диск для дерева, болгарку можно превратить в ручную дисковую пилу (ее называют также паркеткой), а изготовив станину со столиком – в стационарную циркулярку.
Необходимые принадлежности
Для работы понадобится:
- многослойная фанера толщиной 10 мм и более;
- выключатель и провод;
- болты со шляпкой под потай;
- шурупы;
- деревянный брусок 40х40 мм.
Также надо подготовить дрель или шуруповерт, молоток, отвертку, плоскогубцы, линейку и карандаш. С помощью этих инструментов предстоит сделать своими руками циркулярку.
Конечно, надо не забыть саму болгарку или ручную дисковую пилу. На первом этапе она поможет раскроить материал, а после займет место в качестве рабочего органа циркулярки.
Последовательность действий
Первым делом изготавливается корпус циркулярки. Для этого отлично подойдет толстая фанера, можно использовать любые прессованные древесные плиты. Потребуется вырезать четыре прямоугольных листа, размер 40 х 80 см. Из них собирается короб с квадратом 80 х 80 см в основании. В углах для простоты сборки и надежности конструкции устанавливают четыре бруска.
Сверху полученный короб закрывается столешницей. Ее можно изготовить из той же фанеры, но лучше использовать какой-либо листовой материал с ламинированным покрытием. Это гарантирует долговечность станку, обеспечит удобство эксплуатации самодельной циркулярки.
В столешнице делают пропил для выхода диска, по бокам от него сверлят отверстия для крепления инструмента.
Болгарку необходимо надежно зафиксировать под столешницей. Конструкция фиксатора может быть самой разнообразной, все зависит от конфигурации самой машинки. Основное требование к креплению – оно должно надежно удерживать болгарку, не позволяя ей смещаться.
Простейшее крепление может выглядеть так: два металлических угольника, между ними стальным хомутом фиксируется болгарка.
Для дополнительной прочности рекомендуется задействовать резьбу боковой рукояти, в нее ввинчивается болт с подходящей резьбой.
В верхних полках угольников, удерживающих болгарку, сверлят по два отверстия. Конструкцию с помощью болтов с потайными головками крепят снизу к столешнице. Останется только заблокировать кнопку включения, подключить болгарку через внешний выключатель.
Таким же образом можно изготовить своими руками циркулярку из дисковой пилы. В данном случае работа заметно упрощается благодаря тому, что не нужно придумывать крепление. Достаточно сделать вырез под диск, просверлить отверстия по отверстиям плиты ручной дисковой пилы.
Стационарный станок собственными руками
Для выполнения повседневных или одноразовых задач вполне сгодится циркулярка, изготовленная своими руками. Распилочные работы небольших объемов не подразумевают сильных нагрузок на привод диска. Компактный инструмент имеет малые габариты, что дает возможность убрать его после окончания работ в определенное место. Для опытного столяра потребуется сделать циркулярку стационарного типа больших размеров.
Изготовленная стационарная циркулярная пила потребует точности, грамотности от мастера. Чертежи, представленные во многих типах литературы, помогут при изготовлении. Стоит грамотно и трепетно отнестись к каждому узлу агрегата, ведь циркулярка используется на высоких оборотах с режущим инструментом.
Стол для циркуляции
Схема сборки стола для циркулярки
Схема конструкции стола для циркулярной пилы
Основным условием при изготовлении стола является выбранный материал. Рекомендуется применять цельный стальной лист, дюралевый или из сплава силуминов. Такие материалы, как влагостойкая фанера, оргстекло и текстолит требуют обработки и установки поверх оцинкованного листа. Применение любого материала при изготовлении должно отвечать главным условиям:
- повышенная виброустойчивость;
- недопустимо прогибание при нагрузке свыше 50-60 кг;
- наличие идеально ровной поверхности.
Когда условия не соблюдаются, циркулярка, сделанная своими руками, может остановиться из-за заклинившего диска или сломанного привода. Последствия могут быть различными, от испорченной детали до полученных увечий человеком.
Известно несколько вариантов для изготовления стола циркулярки. Стационарные столы можно пропилить или изготовить из двух частей. Диск циркулярной пилы должен выступать не более, чем на треть от своего диаметра.
Пильный диск
Конструкция изготовленной циркулярки своими руками должна содержать пильный диск. Рабочая поверхность диска устанавливается на треть от общего диаметра. К примеру, при диаметре 210 мм, диск должен выступать от стола на 70 мм. Детали с большей толщиной потребуют мощного двигателя, от 1 кВт. Миниатюрная циркулярная пила не справится с подобными задачами.
Раскалывающий нож, установленный на некоторых моделях служит для предотвращения замыканий и заклиниваний при работе. Располагается сзади на несколько миллиметров от зубьев пильного диска. Устройство может понадобиться и при изготовлении циркулярки своими руками.
Боковой упор с возможностью регулировки
Любые виды работ потребуют наличие упора. Боковой упор изготавливается из бруска плотных пород дерева. В других случаях, возможно изготовление из металлического уголка. Расположение должно быть немного длиннее конструкции стола. Установка упора производится с помощью болтов. Шаблон устанавливается между столом и резаком, для точной установки, более качественной настройки.
Вал
Наиболее ответственной деталью конструкции является вал, устанавливаемый на циркулярку. Изготовленный вал для циркулярки может испортить конструкцию, нанести травмы. Причиной этому служит биение, которого невозможно избежать при изготовлении вала кустарными методами. Изготовление вала желательно доверить специалисту с хорошим токарным оборудованием. Следует помнить о наличие резака, которому необходимо посадочное место. Отверстия должны быть симметрично изготовлены на станке и обработаны.
Готовые валы продаются на специализированных рынках. Следует отдавать предпочтение деталям с наличием самоустанавливающегося подшипника. В противном случае, обычный механизм может быстро привести в негодность циркулярку.
Передача
Существует несколько видов передач, которые можно использовать в конструкции циркулярки, изготовленной своими руками:
- клиноременная передача;
- механизм, состоящий из шестеренок.
Предпочтительным вариантом считается использование ременной передачи. Использование механизма с шестеренками может привести к заклиниванию при попадании инородного тела и нанесению травм работнику. При выборе диаметра шкива, учитывается максимальное количество оборотов распилочного диска.
Мотор
Самодельные станки комплектуются в большинстве случаев двигателем от старой стиральной машины. Основной особенностью является повышенный срок службы и КПД. Обороты этих двигателей не высоки, что делает работу на циркулярной пиле, собранной самостоятельно, более безопасной, продолжительной, оказывает положительное влияние на результат. Использования специального трехфазного двигателя подразумевает наличие сети 380 Вольт. Если таковой не имеется, придется использовать пусковой и рабочий конденсатор, что приводит к дополнительным затратам.
Устройство рабочего стола
Конструкция стола для циркулярки ручного типа настолько элементарна, что большая часть специалистов производит его без подготовительных чертежей и методик. Это плотный верстак, который создается из дерева и фанеры.
Наиболее прочные основания для стола производят из сплава. Они же наиболее тяжёлые и требуют присутствия навыков сварщика. Поэтому зачастую подставки выполняют из остатков пиломатериалов. Под столешницей прикрепляется круговая пила, накопитель выступает над ней посредством специально проведённой прорези. Пиломатериал продвигают по крышке стола и распиливают диском. Для удобства и правильности работы столик оборудуют дополнительными устройствами: угловым и продольным упором.
Столешница «поглощает» часть рабочей плоскости диска, глубина пропила снизится на толщину столешницы. По этой причине предпочтительно выбирать циркулярку с наибольшим диаметром диска, а крышку стола тонкую, но жёсткую.
Если электропила ещё не приобретена, выбирайте модификации с высокой мощностью (от 1200 Вт). Они управятся с распилом древесины крупных размеров. Для крепления основания будут просверлены отверстия. Цельнолитое основание может лопнуть. По этой причине желательно подбирать механизм другого типа.
Правильный выбор циркулярной пилы и необходимые материалы
Для основания используют фанеру или ДСП толщиной 2 см и более. С такими размерами надежно фиксируется дисковая пила с немалым весом. Материал лучше брать ламинированный – поверхность обеспечит хорошее скольжение заготовки. Без такого покрытия она будет цепляться, а заглаживание, шлифование столешницы требует определенных усилий, со временем опять появляются изъяны.
Понадобится также приобрести:
- доску 100×50 мм;
- рейки 50×50 мм или немного меньше для ножек;
- клей, саморезы, антисептический препарат и лак.
В работе понадобится использование инструментов: дрели, шуруповерта, лобзика, фрезерной машины или рубанка. Помощь окажут струбцины, наждачка, рулетка.
Основной элемент самодельной конструкции – циркулярная пила. Когда ее приобретение в планах, с учетом, что предстоит использование со столом, ориентируются на следующие характеристики:
- Мощность – рекомендуются агрегаты на 1,2 кВт – такой обладают бытовые инструменты «Интерскол». Если меньше, трудно обработать пиломатериал значительных объемов. Больше – потребуется крепкая конструкция из толстой древесины или стальная.
- Размер диска влияет на глубину пропила – удастся перерезать заготовку, толщина которой на 10 мм меньше. Учитывают, что часть рабочего инструмента скрывает столешница. У изделий фирмы «Макита» диаметр 85–355 мм.
- На чистоту среза влияет количество оборотов двигателя. С увеличением качество повышается, но если работать с пластиком, он быстро нагревается, края расплавляются. Универсальный показатель – 3–4 тыс. об/мин. Идеальный вариант – электропила с плавной регулировкой частоты оборотов.
- Установить на самодельный стол можно любую циркулярку, но для крепления на болтах важную роль играет материал подошвы. Лучше железное основание, литое при сверлении отверстий иногда трескается.
Важное условие – обеспечить безопасное управление оборудованием. Штатная кнопка для этой цели плохо подходит
Требуется выносной переключатель, который устанавливают на боковой панели.
Изготовление столешницы
Работы по изготовлению этой части оборудования проводятся в следующей последовательности: Начинаем с разметки куска фанеры, осуществляемой с тем расчётом, чтобы его края приходились вровень с кромками приготовленного листа железа. После разметки, воспользовавшись ножовкой или электрическим лобзиком, вы можете вырезать фанерную заготовку требуемого размера. При желании можно будет обработать её кромки с помощью фрезы, хотя делать это совсем не обязательно (основное требование, предъявляемое к этому элементу – его надёжность, а не привлекательность).
По завершении указанных операций поверхность столешницы тщательно обрабатывается (затирается) наждачной шкуркой средней зернистости.
Затем на нижней её части предварительно намечается место положения прорези под пильный диск. Для этого необходимо определить размеры подошвы подготовленной к установке циркулярной пилы. Для удобства проведения измерений диск с пилы просто снимается, после чего можно будет без труда определить размеры посадочного места.
Для удобства проведения разметки столешницы диск пилы снимается
По завершении его подготовки следует взять циркулярную пилу и примерить её по месту установки. В случае необходимости производится корректировка положения точек её крепления (одновременно с этим уточняются контуры прорези под пильный диск).
Готовая столешница из фанеры закрывается стальным листом, крепящимся на ней с помощью саморезов. На рабочую поверхность впоследствии можно будет нанести специальную разметку, позволяющую корректировать положение древесной заготовки в процессе её обработки.
Создание чертежа
Первый этап создания станка для обработки древесины — чертежи распиловочного стола. Их можно не составлять, подобрав подходящий вариант на тематических сайтах или форумах. Но лучше сделать хотя бы простейшую схему самостоятельно, учитывая имеющиеся в наличии материалы и выбранные размеры.
На чертеже отмечают все нюансы, которые понадобятся для подготовки материалов, указывают места крепления опор и углы их наклона, если ножки стола не перпендикулярны столешнице. На рисунке стоит отметить также место для крепления блока включения и выключения пилы. При самостоятельном составлении схемы соблюдение масштаба и точных пропорций необязательно. Главное — правильно указать размеры всех будущих деталей для распиловочного станка.
Изготовление крышки стола
Порядок изготовления этого элемента конструкции предполагает проведение следующих операций:
Работы начинаются с разметки и вырезки заготовки фанеры, габариты которой должны соответствовать размерам подготовленного листа железа.
После подгонки по размеру поверхность заготовки тщательно шлифуется с помощью наждачной шкурки.
Затем на нижней поверхности фанерного листа намечаются точки фиксации исполнительного механизма с одновременной разметкой прорези под режущий диск.
Для этого сначала следует примерить по месту установки подошву используемой циркулярной пилы. При этом удобнее всего просто снять с нее диск и определиться с точным расположением точек посадки.
Перед его установкой по месту крепления производится дополнительная проверка правильности разметки прорези под режущий диск.
Разметка крышки стола делается непосредственно по подошве циркулярной пилы
На завершающем этапе рабочая поверхность закрывается стальным листом с двумя направляющими, который затем фиксируется обычными саморезами.
Впоследствии вдоль направляющих из уголков можно будет сделать специальную разметку, повышающую удобство обработки древесного материала.
Дополнительная информация: Для обустройства операционной поверхности стола помимо фанеры могут использоваться оргстекло или стеклотекстолит.
Технология изготовления – пошаговая инструкция
Берут лист фанеры, размечают размеры столешницы. Электрическим лобзиком аккуратно обрезают, затем обрабатывают фрезером кромки. Заготовка ошкуривается средней и мелкой наждачной бумагой. На нижней плоскости размечают место под циркулярную пилу: снимают диск, прикладывают подошвой и обводят карандашом. Фрезерной машиной выбирают углубление, размер которого зависит от толщины основания инструмента.
Схема стола для ручной циркулярки
Пилу устанавливают на место крепления, при необходимости корректируют. Если все подходит, в подошве сверлят 4 отверстия диаметром 10 мм. Опять прикладывают инструмент, намечают в столешнице места креплений и делают сквозные отверстия. Со стороны рабочей плоскости выполняют углубления для болтов М8 с потайной головкой. Шляпка должна прятаться в них. Прорезают щель под диск шириной на 1–2 мм больше его толщины. Если планируется распиловка под разными углами, ее делают трапециевидной с направленной вниз вершиной.
Приступают к изготовлению ребер жесткости своими руками, начиная с продольных. Место расположения удалено от края стола на 10 см, его размечают линиями на таком расстоянии. Доски обрезают по длине, прикладывают к столешнице, обводят. Намечают центральную линию, вдоль которой обозначают расположение саморезов. Крайние удалены от конца ребер на 5 см, промежуточные через 20 см.
Высверливают сквозные отверстия, с лицевой стороны столешницы зенкуют под шляпки. Промазывают заготовки столярным клеем, устанавливают на место, стягивают струбцинами. Аналогично фиксируют поперечные ребра жесткости. Скрепляют со столом и между собой саморезами.
Ножкам придают форму, которая обеспечивает максимальную опору для каркаса. Обычно высота для удобной работы составляет 1–1,1 м. Сверху они шире, а к основанию сужаются. Для этого одну сторону брусков под углом срезают вдоль. Относительно столешницы они будут стоять немного враспор. Увеличить жесткость помогут стальные уголки на месте стыков. Для крепления используют болты, которые устанавливают головками наружу, подкладывают шайбы. Применяют также раскосы из брусьев.
Прежде чем поставить пилу на место, угольником проверяют расположение диска относительно подошвы. Если оно отличается от прямого угла, под основание с одной стороны подкладывают полоски жести, добиваясь выравнивания. Циркулярку притягивают болтами М10 к столешнице, под гайки ставят гроверы.
Изготовление верстака из фанеры
Для изготовления такого самодельного верстака, потребуется:
- правило, длиной 2 м;
- электропила в виде диска;
- зубчатый шпатель 2х2 мм;
- клей «Момент», предназначенный для склеивания фанеры;
- фанерная полоска 1,22х0,3 м;
- лист фанеры, толщиной 1,8 см.
- струбцины.
Инструменты для изготовления верстака
Данный верстак будет представлять собой конструкцию, изготовленную из нескольких фанерных листов.
Размеры столешницы должны составлять 1,5х0,6 м, а толщина крышки достигать 7,2 см.
Фанера относится к довольно дорогим стройматериалам, поэтому один фанерный лист может обойтись примерно в 1 тысячу рублей без учета доставки.
В целях экономии можно использовать только один лист фанеры.
В первую очередь необходимо сделать заготовки для столешницы рабочего стола. Для этого один лист фанеры нужно разделить на несколько равных частей, размерами 1,52х0,61 м.
Затем, проверив плоскость листов, потребуется сложить их друг к другу таким образом, чтобы выпуклой стороной они были внутрь.
После этого части необходимо склеить между собой. Клей наносится обычной кистью на одну поверхность какой-либо фанеры быстро, за считанные минуты.
Это довольно сложный процесс.
Вместо клея «Момент» можно использовать ПВА, предназначенный для мебели. Клей обязательно должен быть высокого качества.
Верстак из фанеры
А также необходимо заранее позаботиться о том, чтобы под рукой были струбцины и доски, которыми можно будет прижать склеивающиеся части фанеры.
При затягивании струбцин нужно держать плоскость фанерных листов под контролем. В этом поможет такой инструмент, как правило. Столешницу верстака не получится зажать струбцинами, поэтому ее можно не нагружать дополнительно.
Несколько листов фанеры лучше склеивать между собой на гладкой поверхности. После нанесения клея, склеенные части придавливают сверху тяжелым грузилом.
В доме может и не найтись ровная поверхность для изготовления данной конструкции, однако струбцин будет вполне достаточно, чтобы придавленные грузом листы, крепко склеились.
Необходимо дождаться, когда просохнет клей, убрать струбцины и перейти к следующему шагу.
Рабочая поверхность верстака должна иметь размер 1,5х0,6 м.
Важно, чтобы самодельный верстак обладал правильной геометрической формой
План сборки верстака простой конструкции
Для этого можно ориентироваться по уголку фанеры. Из фанерных полосок, шириной около 15 см, нужно изготовить периметр для верстака. Получившиеся полоски распределяют по периметру столешницы.
Опоры рабочего стола изготавливаются из бруса размером 4х6 см.
Ножки верстака создают подобие нескольких склеенных деталей и одного брусочка.
Высота конструкции должна быть пропорциональна росту мастера, чтобы за верстаком было комфортно работать.
При помощи клея производится сборка ножек.
Самодельный верстак будет устойчивым, если при его сооружении точно соблюдались замеры.
Ножки приспособления прикрепляются к столешнице верстака посредством саморезов, размеры, которых должны составлять 8х120 мм.
На крышке рабочего стола потребуется просверлить углубления для фиксации различных изделий при обработке.
План сборки верстака с полками для хранения
Таким образом, изготовление самодельного верстака проходит в следующие этапы:
- Склеивание нескольких фанерных листов размером 1,52х0,61 м.
- Для эффективности, склеивающиеся части фанеры, необходимо придавливать сверху грузом.
- Можно использовать как столярный клей «Момент», так и ПВХ, но высокого качества.
- Для придания верстаку правильной геометрии необходимо взять в качестве ориентира небольшие фанерные пластины размером 15 см. Они распределяются по периметру крышки рабочего стола.
- Ножки верстака представляют собой некую склеенную конструкцию, состоящую из нескольких деталей и одного брусочка. Они прикрепляются к крышке приспособления при помощи саморезов (8х120 мм).
- Просверлить на столешнице верстака углубления, которые в дальнейшем понадобятся для фиксации заготовок во время обработки.
- Соорудить под крышкой верстака ящички, полочки или шкафчики, в которых будет храниться оборудование.
Существует множество разновидностей верстаков для дома. Каждый тип конструкции обладает определенными характеристиками и особенностями.
Для защиты приспособления от различных повреждений во время рабочего процесса, крышку верстака обивают специальным материалом. При необходимости рабочее место оснащают тисками.
Деревянные тиски для верстака
Приспособление заметно облегчает рабочий процесс, делает его удобным и комфортным.
Сделать верстак своими руками довольно просто. Нужно лишь следовать инструкции и понимать, для каких целей он изготавливается.
Конструкция циркуляционной пилы, станок из дисковой пилы Байкал
Обычный стол, который можно приобрести в комплектации с плитой циркуляционной, выполняют в большинстве случаев из нержавеющего железа. Умельцы используют простую сталь, а опорную конструкцию сваривают из металлических уголков. Диск, режущий древесину, крепится во внутренней части стола, на валу с подшипниками, а подача механической энергии производится посредством ременной передачи. В плите находится разрез для диска, который со всех сторон окружен деревянной опалубкой, а с внутренней части стола регулируется винтами. Зазор между столом и режущим диском, должен быть несколько миллиметров, иначе опилки в работе будут забиваться в щель, и приводить к неисправности агрегата. Зазор настраивается в зависимости используемых дисков.Каждый старается выполнить чертежи циркулярного стола своими руками, чтобы сделать универсальный и хороший стол для деревообработки, но недостаток знаний может сыграть плохую шутку.
Видео:
Расчет параметров
Во избежание издержек и несуразностей, строго соблюдайте основные параметры изложенных материалов, и вы сделаете качественный стол столярный своими руками. Когда мы собираем стол для ручной циркулярной пилы своими руками, необходимо учитывать мощность электродвигателей, которые будут применены. Если вы собираете стол для ручного фрезера своими руками также необходимо учитывать производительность мотора.
Для более глубокого понимания конструкции и схемы изделия, просмотрите сюжет про столярный стол своими руками видео которого выложено на сайте. При учете того, что стол будет универсальным, необходимо делать конструкцию максимально устойчивой и прочной. Выполняют умельцы чертежи стола под фрезер своими руками, но если конструкцию сваривать будет другой человек, необходимо в деталях объяснить, чтобы в итоге все элементы находились в нужных местах. Можно отдельно не изготавливать фрезерный стол для ручного фрезера своими руками, поскольку большинство мастеров, сделав универсальный стол, работают на нем и ручными инструментами. Это очень удобно, поскольку места для работы хватает, все находится под рукой и продуктивность повышается.
Расчет мощности
Чтобы смастерить хороший стол для дисковой пилы своими руками, нужно совершить правильный расчет мощности, при соотношении силы электродвигателя и предполагаемой работы. То есть, для комфортного распиливания различных пород древесины, достаточно поставить электродвигатель 1000-1200 Вт. Эксперты не советуют использовать более мощные двигатели, поскольку это большой риск. При необходимости значительных мощностей и производительности установки, следует делать конструкцию стола более основательной и совершенной. При должном подходе, многие умельцы создают стол для ручного фрезера своими руками, гораздо лучше и продуктивнее, нежели модели от брендовых производителей.
Для более точного понимания, просмотрите сюжет, как сделать фрезерный стол своими руками видео которого находится в открытом доступе для просмотра. Индустриальные станки, как указывалось выше, полностью выполнены из металла, а нижняя часть, дополнена бетонной плитой, для большей надежности крепления агрегата. Стол для циркулярки своими руками, умельцы изготовляют целиком из металла или в дуэте с деревянными элементами.
Используйте ящики от старой мебели
Подберите подходящие по габаритам ящики от ненужного письменного стола или комода.
Подпишите деревянные элементы и аккуратно разъедините их. Очистите от клея шипы и проушины.

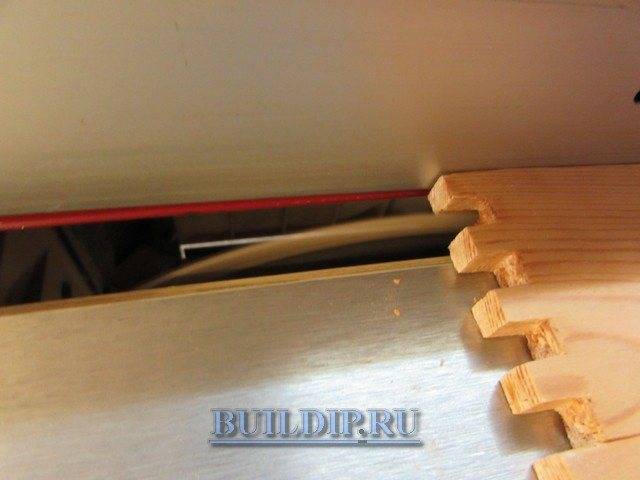

Обрежьте планки по ширине, удаляя стертые углы и растрескавшиеся пазы. Если родное дно ящика хлипкое, приготовьте более толстую фанеру или ДВП. Сделайте новые пазы на циркулярной пиле.
Соберите ящик «на сухую», при необходимости подгоните детали. Очистите поверхности и склейте конструкцию. Используйте монтажные уголки для точной сборки прямых углов.
Когда высохнет клей, отшлифуйте углы и стороны ящика, закрепив его для удобства работы.
Подготовьте направляющие планки и рассчитайте размеры модуля.
Расчет блока для трех выдвижных ящиков
Напилите нижнюю, верхнюю и боковые панели. Прикрутите шурупами направляющие рейки.
Соберите панели в модуль и опробуйте ход ящиков. Разместите блок внутри верстака, подложив под него подпорки.
Высверлите направляющие отверстия, раззенкуйте и закрутите саморезы. Крепите ДСП к верхним брусьям и к ножкам верстака.
Установите на ящики передние накладки. Разметив расположение корпуса, прихватите его одним шурупом. Вставьте ящик на место и скорректируйте положение панели. Аккуратно выньте ящик и заверните остальные шурупы.
Закрепите оставшиеся накладки – модуль с широкими выдвижными ящиками готов.
Миниатюрный станок из двигателя от стиральной машины
Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.
Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.
Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.
В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.
В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.
Материалы для изготовления циркулярного станка
Компоненты циркулярной пилы
После составления оптимального чертежа для изготовления стационарного оборудования своими руками необходимо подобрать расходные материалы. Для этого можно закупить металлопрокат либо использовать имеющиеся компоненты.
Основной проблемой является выбор силового агрегата. Некоторые рекомендуют устанавливать заводскую модель ручной дисковой пилы. Однако зачастую они не обладают должной мощностью для обработки больших объемов древесины. К тому же ограничение по диаметру диска уменьшит функциональные возможности оборудования. Поэтому лучше всего выбрать чертежи, в которых присутствует два отдельных блока — электродвигатель и вал для крепления диска.
Соединение несущих элементов рабочего стола выполняется с помощью сварки своими руками. Механические узлы не обеспечат должный показатель надежности, так как из-за постоянной вибрации сформируется люфт.
Рекомендации по выбору стационарного станка-пилы своими руками:
- стол. Для ножек можно использовать стальные уголки 30*30 или 40*40 мм;
- столешница. Она изготавливается из плотного ДСП, хотя специалисты считают оптимальным вариантом применение стального листа. В этом случае в верхней части стола делается решетчатая конструкция;
- электродвигатель. Можно применять любую бытовую модели асинхронной силовой установки 220 В, мощность которой не превышает 1,5 кВт, а максимальное количество оборотов составляет 2400 об/мин.;
- система шкивов для передачи крутящего момента на валу с диском. Шкивы лучше всего взять заводские. Обязательно должна быть предусмотрена система натяжки.
Для фиксации заготовки по длине необходимо предусмотреть опорную планку. Она должна смещаться относительно плоскости диска, регулируя тем самым своими руками ширину обрабатываемой доски.
