Как сделать косилку для мотоблока

Эксплуатация косилок

Технику необходимо постоянно смазывать. Частота этого процесса зависит непосредственно от частоты использования. Ножи, которые отвечают за скашивание травы, периодически нужно менять.

Понять, что требуется замена несложно. Во-первых, техника начнет хуже работать, а, во-вторых, в выключенном состоянии можно провести пальцем

Минимально для такого инцидента следствием будет замена диска. Самые распространенные травмы, которые возникают при применении косилок- это те, что получаются при ее включенном состоянии. Поэтому ни в коем случае нельзя начинать осматривать технику, не выключив ее предварительно.

Роторная

Предназначение данного вида заключается в том, чтобы качественно подстричь газон или скосить траву. Необходимо принимать к сведению то, что небольшую траву самодельная роторная косилка для мотоблока разламывает, а крупную выкашивает. Для её сооружения требуются цепи от устройства бензопилы, два диска от зерно сеялки. Преимущественнее использовать ножи из крепкой стали 65г, как показано на фото.

Роторная косилка

Каждый из дисков вмещает в себя по четыре лезвия, для чего просверливаются отверстия 6 миллиметров твёрдым перфоратором. Лезвия на диски закрепляются посредством шинки. Расстояние промеж лезвием и шинкой должно быть на 2мм шире толщины лезвия ножа. Ось до упора крепится с диском. Важный момент – установка предохранительного корпуса на двигатель, как показано на видео.

Роторные косилки для трактора: устройство, принцип действия и популярные модели

Применяются для площадей в несколько га, а также для культур, урожайность которых превышает 200 ц/га. Конструктивно представляют собой опорный остов – раму, несущий на себе рабочие механизмы. При такой конструкции сенокосилки для трактора – это ножи, зафиксированные на шарнирах, вращение которых происходит посредством ременных передач (карданной, зубчатой и конической). Нередко сочетают в себе дополнительные возможности – сбора сена в валок или утилизации органической массы.

Среди популярных дисковых косилок для трактора следует отметить:

КРН-2.1 – в час скашивает травостой с площади в 29 га, перемещаясь со скоростью 15 км/ч;
КДН-210 – соединяется с задним ВОМом и рассчитана на небольшие территории;
Л-501-01 – отлично подойдет как для газона на спортивной площадке или в парке. Работает со скоростью 8 км/ч.

Нельзя не упомянуть всеми полюбившуюся роторную косилку КТМ-2, которую мы рассмотрим в деталях.

Особенности конструкции

Если вы владелец загородного дома или дачного участка, то вам непременно приходится бороться с травой, сорняками и ненужными кустарниками.

Газонную траву довольно просто убрать обычной садовой газонокосилкой, а вот справиться с большими сорняками, порослью и кустами такая техника, к сожалению, не сможет.

Важно! Не используйте колесные бензотриммеры для борьбы с крупными сорняками– они предназначены исключительно для скоса травы. В противном случае аппарат быстро выйдет из строя. В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы

Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли

В таком случае необходимо воспользоваться специальными косилками, предназначенными для скоса более высокой и плотной травы. Благодаря особенностям такой техники она может с легкостью избавить вас от ненужной на участке поросли.

Грамотная установка косилки на мотоблок

Новоприобретенное изделие должно быть грамотно установлено на технику, чтобы обеспечивать нужную производительность и качество выполнения. Рассмотрим примерный порядок сборки и монтажа на примере роторной версии:

Проверяем комплектацию поставки (от модели к модели набор может отличаться, но, как правило, это приводный ремень, рама, штуцер, крепеж, роторная крышка, гидрошланг, опорные салазки, гидроцилиндр, система приводного ременного натяжения, роторы с ножами, ЗИП);

2. К креплениям мотоблока монтируем раму таким образом, чтобы она составляла с вертикальной плоскостью 45 градусов и так, чтобы шлицевые детали смотрели вверх;

3. Роторы устанавливаем на раму, чтобы их ножи расположились снизу

Важно, чтобы они полностью насадились на шлиц;

4. Присоединяем роторную крышку на тот же шлиц;

5. Производим фиксацию приложенными шплинтами и гайками;

6. Монтируем систему натяжения, вытаскивая шплинт и откручивая контргайку на шкиве. Следующим шагом аккуратно выбиваем шкив, чтобы не потерялась шпонка. При правильно установленной системе, ее рукоять будет направлена вверх и зафиксирована болтами из ЗИП;

7. Далее на раме болтами из ЗИП закрепляем салазки так, чтобы их вогнутая часть смотрела внутрь;

8. Рассовываем кольца рамы – они должны расположиться снаружи рамы мотоблока. После этого окончательно подсоединяем ко второй косилку;

9. Приводной ремень закидываем на шкив по ходу движения

Важно, чтобы мотоблок и косилка сохраняли соосность;

10. Монтируем систему гидроцилиндр – гидрошланг (если подключение таковой предусмотрено на мотоблоке).

По окончанию сборки изделие необходимо подготовить к работе:

активировать реверс на мототехнике;
убрать грузы с колес (если были);
поставить мотор на небольшие обороты;
сделать тестовый запуск на ровном участке без помех, проверяя качество результата и, если это необходимо, регулируя ножи и скорость.

Как сделать сегментную косилку своими руками

Чтобы собрать сегментную сенокосилку, потребуются следующие детали:

брус из металла с параметрами 15×50×120 мм;
ножи;
диски;
колесо;
крепежные элементы (болты, гайки).

Вариативность косилок позволит создать вам наиболее дешевый и качественный вариант

Набор инструментов идентичен всем перечисленным для предыдущей конструкции. Для сборки нужно выполнить следующие шаги:

просверлить в брусе отверстия под болты М8;
убедиться, что каждый нож имеет сегмент на спинке и обойму для приводного рычага;
закрепите ножи на брусе с обеих сторон;
закрепите к брусу прижимы и салазки;
установите колесо.

Механизм приводится в движение посредством вала, что и заставляет ножи вращаться и выполнять обратно-поступательные движения, позволяя механизму с легкостью срезать толстые сорняки.

Особенности и устройство

Этот вид навесного оборудования отличается от других вариантов не только по назначению, но и по способу скашивания травы. Более того – есть разные типы косилок, но все они выполняют схожие функции, имеют одинаковые узлы в конструкции. Что касается главных особенностей, они такие:

Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль

Важно подобрать вариант, который справится с нагрузкой, не выйдет из строя через короткий срок. Производительность у разных видов различается

Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы

Для больших участков следует использовать более сложные и производительные системы. Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности. На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде. Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса. Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.

При изготовлении самодельной косилки для мотоблока лучше предварительно посмотреть готовые варианты, увидеть их в реальности. Тогда будет намного проще собирать конструкцию, плюс легче разобраться в устройстве некоторых узлов, чтобы реализовать их самостоятельно.

Разновидности косилок

Для выбора подходящего оборудования необходимо определить его потребности и объем работ. Затем, исходя из технических данных, выберите подходящий тип косилки. Тип, подходящий для энтузиастов-сделай сам, — это тип с передней установкой, у которого дека косилки находится спереди.

Существует два основных типа газонокосилок. Они отличаются не только внешним видом, но и функциями и назначением.

Роторная

Косилка роторная используется не только для скашивания травы и кустарников, но и другой растительности в поле. Он может выполнять свои задачи как на больших, так и на малых участках земли, на ферме и в сельской местности. Его второе название – круглый щит. Он соединяется с румпелем несколькими способами:

смонтированный;
полусобранный;
последовал.

Ножи навесной косилки располагаются спереди, сбоку или сзади.

Конструкция проста – на раму вместе с опорным колесом крепятся несколько дисков с острой режущей поверхностью. Колесо приводит в движение ножевые диски, срезающие растительность.

Чем больше дисков прикреплено к раме оси, тем больше площадь поверхности, которую можно обрабатывать одновременно.

Основным недостатком роторной косилки является риск получения травмы. Щиты обеспечивают защиту сверху. Но если лопасти по какой-либо причине скрутятся, то при высокой скорости вращения они полетят вбок и нанесут травму.

Сегментная

Сегментная косилка, прицепляемая к механическому культиватору, выполнена в виде рамы с брусьями, к которым крепятся ножи. Лезвия срезают траву возвратно-поступательными движениями. Косилочные агрегаты мобильны и повторяют неровности рельефа независимо от их сложности, благодаря чему растительность срезается «до земли». Преимущества секционной косилки по сравнению с роторной:

Он хорошо работает как с сорняками, так и с высокой растительностью с толстыми стеблями.
Может использоваться как косилка для сена.
Прост в использовании, ремонт требуется редко.
Можно прикрепить сбоку или сзади косилки, чтобы не тревожить уже скошенную траву.
Лопасти установлены как можно ближе к балансу, поэтому вибрация очень низкая, а устройство легко держать и управлять им.

Недостатком является его размер и вес. Их трудно контролировать и они не подходят для небольших участков.

Особенности и устройство

Косить можно траву или же сорняки с толстыми твердыми стеблями, мелкую поросль

Подбирать следует под площадь участка, если она небольшая, лучше всего применять самые простые системы. Для больших участков следует использовать более сложные и производительные системы. Привод, от которого работает навесное оборудование, зависит от типа мотоблока, места крепления. Чаще всего его присоединяют через ременную передачу, гораздо реже – с помощью вала отбора мощности. На раме закрепляются основные узлы, поэтому она должна быть прочной, выдерживать нагрузки. Важным элементом является соединение с мотоблоком, если нет специальноого соединительного узла, понадобится использовать дополнительную сцепку, ее можно купить в готовом виде. Рабочий узел может иметь разную конфигурацию, все зависит от того, для чего надо косить траву или другие растения. Если для заготовки сена, то выбирать стоит сегментный либо дисковый варианты, они аккуратно срезают стебли. Когда нужно просто убрать сорняки, больше подойдет тележка-мульчер, после которой остается измельченная зеленая масса. Производительность у разных моделей отличается. Поэтому подбирать стоит исходя их того, какие площади придется косить.

Косилка на мотоблок своими руками

Автомеханик, специализируется на С/Х технике

Использование малой сельскохозяйственной техники позволяет существенно увеличить производительность земельного участка и сэкономить силы и время, необходимые для проведения самых разных видов работ. Благодаря возможности агрегации мотоблока с навесным оборудованием, оптимизировать можно процесс выполнения едва ли не любой задачи.

В полной мере это можно отнести и к возможностям, которые дает навесная косилка на мотоблок: заготовка сена для скота, скос травы и мелких кустарников на пахотных землях, стрижка газона — задачи, выполнение которых вручную требует немало времени и сил, легко и быстро выполняются при помощи навесного оборудования.

А поскольку, с одной стороны, стоимость такого инвентаря нельзя назвать дешевой, а с другой, конструкция и принцип работы достаточно просты, многие владельцы предпочитают собирать косилку на мотоблок своими руками. О том, как это сделать, и пойдет речь в нашей статье.

Косилка-повозка

Оборудование этого типа обычно агрегируется с тяжелыми мотоблоками, оснащенными системами водяного охлаждения. Предназначены косилки-повозки для масштабных работ — срезание в больших количествах высоких и толстых сорняков и кустарников, крупные заготовки сена. Иногда конструкция оснащается граблями, что существенно упрощает сборку скошенной травы. Как и в других типах конструкций, имеются салазки для регулировки высоты скашивания.

Особенности механизма с повозкой

Косилка с повозкой многофункциональная — с её помощью летом косят траву, зимой отчищают тротуары от снежных заносов. Подобные агрегаты довольно сложной конструкции.

Мотоблок с телегой, снегоуборщиком и косилкой

В состав комплектации входят:

барабаны – 4 шт
их соединяет рама и транспортировочная лента
на ленте стоят зацепы
станина из сварных труб
к ней прикрепляют колеса, площадка может быть фанерной или жестяной
барабанами послужат консервные банки с вырезанным дном
в образованные отверстия ставят круги из дерева
к барабанам крепят режущие части с обязательным 1 мм зазором

Сборку из барабанов присоединяют к станине, лентой послужит кусок резины.

Изготовление косилки для мотоблока своими руками

Давайте рассмотрим с вами, как можно сделать роторную косилку для мотоблока Нева своими руками. На видео представлена подробная инструкция по изготовлению и креплению ножей при изготовлении роторной косилки своими руками:

https://youtube.com/watch?v=tTfXUXKgNVg

Т.е. основной материал — это два диска от обычной зерновой сеялки, а от бензопилы цепь и редуктор.

На каждый диск необходимо поставить 4 ножа. Для их изготовления используется высококачественная закалённая сталь. Этот металл исключает вероятность того, что нож поломается, и отлетит в хаотическом направлении, а возможно даже и в человека.

Для монтажа ножей применяются специальные шинки. Они позволяют надёжно зафиксировать ножи. Зазор между шинкой и ножом должен составлять около 1-2 мм.

При включении мотора центробежная сила будет приводить ножи в перпендикулярное положение, и они будут срезать растения. Ножи должны свободно крутиться на все 360 °. При столкновении с твёрдой поверхностью, они будут разворачиваться в другую сторону, и оставаться целыми.

Ножи следует установить на ось. Она изготавливается из прочной углеродистой стали. Диаметр оси должен быть не менее 8 миллиметров. Это делается для того, чтобы у дисков было пространство для свободного вращения.

Эти диски устанавливаются на раму, и монтируется их связь с приводом от вала отбора мощности..

Диски должны вращаться по направлению друг к другу. В конечном итоге трава будет складываться аккуратно в один ряд.

Перед вводом в эксплуатацию самодельной косилки следует убедиться в том, что она безопасна как для Вас, так и для окружающих. Поскольку ненадёжное крепление ножей может привести к нанесению существенного вреда здоровью

Поэтому первые пуски должны проводиться с особой осторожностью

Травосборник своими руками

Травосборник – это контейнер из пластика, металла или ткани, в который собирается скошенная трава. Крепится сзади газонокосилки и не мешает при работе.

Чтобы оборудовать самодельную газонокосилку травосборником, понадобится готовая емкость или материал для ее изготовления своими руками. Можно использовать:

пластиковую канистру или бутылку;
пластиковый ящик для фруктов;
брезент;
листовой металл.

Травосборник из канистры: подобрать канистру, подходящую под габариты вашей косилки. Положив ее набок, срезать ножом боковую и торцевую стенки. Прикрепить полученный контейнер к раме при помощи толстой проволоки, подвязать его веревкой или цепью к ручке газонокосилки.

Травосборник из ящика является более прочной конструкцией. У ящика срезается одна боковая стенка с той стороны, где сборник будет крепиться к косилке. Для придания жесткости необходимо зафиксировать стенки ящика цепочкой. Крепления для травосборника можно сделать из проволоки или гвоздей в виде крючков, или использовать карабины.

Травосборник из брезента можно сделать в виде мешка или короба с мягкими стенками. Для второго варианта сначала нужно изготовить каркас из деревянных брусков, металлопластиковых или алюминиевых труб. Из отрезков брезента сделать стенки и закрепить ткань на каркасе заклепками, степлером, либо сшить при помощи иглы и нитки. К газонокосилке присоединить защелками.

Травосборник из металла отлично подойдет к самодельной косилке со стальной рамой. Его можно изготовить из того же листового металла, по индивидуально подобранным параметрам. По бокам контейнера сделайте отверстия или прорези для вентиляции. Без них мощность воздушного потока уменьшится, и возникнут проблемы с выбросом скошенной травы в травосборник.

А вы уже придумали, из чего сконструируете газонокосилку? Поделитесь своими идеями и советами.

Источник

Как изготовить косилку

Материалы для непосредственного изготовления:

колеса,количеством 4 шт. и диаметр, которых должен быть равен около 45 см;
специальные оси, предназначенные для установки самих колес;
лист из металла;
дно от старой бочки (металлической);
ножи – 4 шт.;
шурупы и гайки, которыми будут фиксироваться ножи;
аппарат сварочный;
бензопила;
ручка для специального управления, либо можно взять трубу и изготовить ее самостоятельно.

Стоит отметить, что если у вас нет специальных колес для косилки, то вы вполне благополучно можете использовать колеса от детской старой коляски. Собственно на ней устанавливается бензопила, она же в свою очередь и будет производить вращение ротора.

Для минитрактора

В первую очередь стоит отметить, что такого рода устройство будет состоять и з кожуха, закрепленных на самих дисках ножей и рамы. Собственно движение возникает благодаря валовой мощности минитрактора, который задействуется в работе. Относительно земли данное устройство передвигается непосредственно на дисках в нижней части.

Что касается ножей, то их можно взять от старой тракторной косилки, которая называется «роторка».

Устройство для минитрактора

Но над ними нужно будет поработать, а именно укоротить, так как они на 3 см. больше, нежели нам нужно. Это необходимо произвести для того чтобы косилка могла «полноценно» работать, в ином случае у транспорта попросту будет низкий уровень тяги. Если говорить о высоте именно от бруса, то она составляет 35 см.

Из металлического листа необходимо вырезать диски в количестве двух штук, и диаметр которых буде равен 39 см. Стоит отметить, что большинство владельцев самодельных косилок утверждают, что такого рода диски можно вырезать именно из бочек старых изготовленных из железа.

После чего можно спокойно приварить к ним сами ножи, но они должны быть установлены таким образом, чтобы их вращение производилось легко и непринужденно. Именно под воздействием силы центробежного характера они будут собственно производить кошение.

Смотрите на видео особенности сенокосилки для минитрактора.

Осевые валы можно изготовить непосредственно из старой трубы металлической и при этой ее диаметр должен быть равен 30 мм. Что касается подшипников, то они должны соответствовать номеру 180106. Нижний, из которых должен быть установлен именно в трубе, в то время как верхний – именно в шкиве. Стоит отметить, что данная конструкция располагает шкивом сварного характера. О сегментной косилке для трактора, которая является одним из главных конкурентов для данного агрегата вы можете узнать пройдя по этой ссылке.

Ротор для мотоблока

Для того чтобы самолично изготовить такого рода инструмент вам понадобится: цепи взятые от бензопильного редуктора, диски в количестве двух штук от сеялки зерновой. Более детальная информация о том, какое масло использовать для смазки цепи бензопилы содержится в данной статье. Чтобы изготовить сами ножи, вам необходим, метал закаленный 65 г. Стоит отметить, что каждый непосредственный диск должен располагать четырьмя ножами.

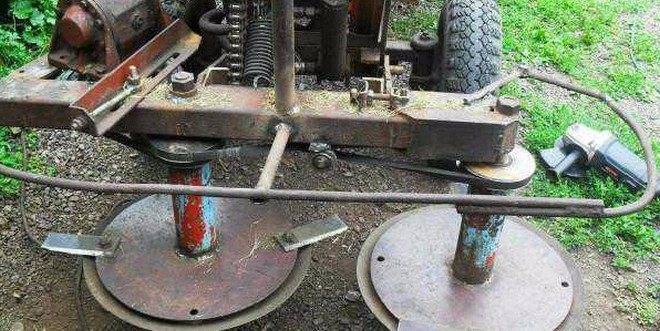

Пример самодельной роторной косилки на фото.

Модель для мотоблока

Для такого рода установки вы должны просверлить сверлом твердосплавного характерана каждом отдельном диске своеобразные отверстия, диаметр которых не должен превышать 6 мм

Сами ножи можно прикрепить посредством использования специальной шинки, собственно она устанавливается на сошник и совершенно неважно какими креплениями будут установлены ножи

Крепления осевые выполняются из углеродистой прочной стали, их размер должен быть равен 8 мм. Именно эта ось затягивается с самим дисков до упора и при этом движение ножей должно быть свободным. Также стоит отметить, что предназначена такая самодельная косилка к мотоблоку Нева, более детальную информацию вы можете найти здесь.

Самодельная косилка для мотоблока на видео.

Как сделать устройство своими руками для трактора МТЗ

Благодаря такого рода устройству вы можете без каких-либо проблем произвести не только скос самой травы, но, а также ее измельчение. Для того чтобы своими руками изготовить данный агрегат вы должны знать собственно их чего состоит такого рода самодельная косилка. Итак, ее комплектующие:

Вал с ножами-тяпками, количество которых составляет двадцать четыре штуки; Щеки которые переводятся к самому валу; Ножи, которые можно выполнить непосредственно из стали пружинящей

Важно помнить, что кромки расположенные на них должны быть предельно острыми. Для них нужно сделать своеобразные оси размеров в 9 мм

Роторная травокосилка для трактора

Роторные сенокосилки и цена на них

Роторную косилку рекомендуем купить аграриям, которым необходимо косить сухостой диаметром менее 100 мм, густую растительность или жесткие остатки подсолнечника или кукурузы. Но справится роторная модель и с уходом лужайки или небольшим участком в саду. Агрегатируется к приводу мотоблока Нева спереди или прицепным методом. Прицепные мульчируют траву, поэтому не подходят для аграриев, которым необходима заготовка травы на сено.

Работа роторной косилки осуществляется от ременного вала мотоблока. Подходит к мотоблокам «Нева» на бензиновом и дизельном ходу, как на видео. Для крепления к последним в комплектацию входит специальный переходник. Среди различных роторных косилок для «Нева» выделяются калужская «Заря» и питерская КР-05. В зависимости от модификации на роторных косилках 1-2 рабочих дисков, у КР — 05 рабочий орган 1, «Заря» имеет 2 диска. На диске при помощи подвижного шарнирного соединения закреплены 4 ножа. Подвижный шплинт при движении диска позволяет ножам под воздействием центробежной силы развернуться и они срезают траву. У «Зари» диски вращаются навстречу друг к другу, ширина обработки лужайки больше. Расположена конструкция роторной модели на специальных салазках, они позволяют простым движением регулировать высоту среза травы. Скошенная растительность ровными валами распределяется по две стороны и ее легко собрать вилами.

Работать с роторной косилкой просто, но раз в сутки необходимо раскручивать угловые соединения и промазывать шестерни литолом или машинным маслом. Прослужит техника при должном уходе дольше.

Рассмотрим популярные сегментные модели для мотоблока «Нева» подробнее на видео и фото. На видео ниже можно увидеть, как работает техника на поле и вдоль дороги.

Роторная «Заря»

Официальный производитель роторной косилки «Заря» — «Кадви» — находится в Калуге. Но на рынке много самодельных и китайских моделей, выполненных по схемам производителя “Калужский двигатель”. Внешне они отличаются только по цвету — у калужской «Зари» он ярко-красный, как на видео. Но это не основное отличие. У китайских качество хуже, так как для изготовления используют низкокачественный материал.

Официальная «Заря» для мотоблока «Нева» показала себя в использовании хорошо. Китайские и самодельные косилки всего лишь подделки, хотя и среди них можно найти модели приемлемого качества.

Характеристика сенокосилки «Заря» для мотоблока «Нева» и цена на аналоги и лицензионную технику в таблице:

ТХ «Заря»	Показатели
Производительность	0,2 га/час
Максимальная скорость	2-4 км/час
Ширина захвата	800 мм
Скорость вращения рабочих органов	2000-2400 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	35 кг
Цена на официальную модель/китайские аналоги	12 500/11 700 руб.

Купить дешевле можно напрямую у производителя в Калуге. Розничная цена выше на 10-15% и купить выгоднее оптом. Запасные части от отечественной модели подходят ко всем китайским аналогам, поэтому, в некоторых случаях, можно не переплачивать. Цена на б/у технику начинается от 5 000 руб., но не советуем приобретать технику старше 10 лет.

Роторная косилка КП -05

Официально КП-05 выпускают в СПб на заводе “Красный Октябрь”. Модель является официальной к мотоблоку «Нева» МБ-1 и МБ-2. Точных аналогов на рынке найти невозможно, но встречаются похожие косилки с низким качеством. Многолетний опыт и передовые технологии позволили производителю разработать оптимальную, функциональную и небольшую роторную косилку КП-05. Подробнее модель в работе, читатель может рассмотреть на видео.

Вес у техники меньший, чему у модели «Заря», поэтому КП-05 удобна для дачников и аграриев с небольшими личными участками. Справляется с любыми остатками культурных растений, кустарником, жесткой и густой травой. Мощность у крохи достаточная, чтобы справиться с жесткой растительностью.

КП -05 используют на неровной поверхности, так как рабочий орган в виде большого диска, легко подстраивается под любые неровности. Не боится косилка небольших камней и веток. Вокруг диска располагается металлический кожух, который защищает оператора от мелких частиц камней и растительности.

Роторная косилка КП-05

Характеристика КП-05 для мотоблока «Нева» МБ-1 и МБ-2 и цена в таблице:

ТХ КП-05	Показатели
Производительность	0,15 га/час
Максимальная скорость мотоблока при работе	2-4 км/час
Ширина захвата	560 мм
Скорость вращения рабочих органов	2300-2500 об./мин.
Максимальная высота скашиваемой травы	100 см
Вес техники	30 кг
Цена на официальную модель	14 500 руб.

Косилка роторного типа

Данное оборудование может применяться для подстригания лужаек, а также для срезания свежего травяного покрова на сено

Основными рабочими элементами устройства являются ножи, которые посредством шинки устанавливаются на рабочих дисках. Косилка приводится в действие посредством вала отбора мощности, а скольжение осуществляется за счет вращения нижних дисков.

Чтобы изготовить раму роторной косилки своими руками можно использовать старые металлические уголки или металлолом, который наверняка имеется в хозяйстве у каждого умельца. В целях экономии времени для ножей можно воспользоваться тракторным ротором. Однако, в таком случае, для улучшения тяги и эффективности желательно уменьшить длину ротора от двух до четырех сантиметров, в зависимости от мощности используемого агрегата.

Для изготовления ротора нужно из листа металла сделать 2 круглых пластины диаметром 390 мм или воспользоваться для этих целей дном от ненужной жестяной бочки от машинного масла. Ровно посередине этих кругов приварить ножки, с помощью которых будет происходить вращение. Сварное соединение необходимо делать прочным.

Роторная косилка своими руками

Для нижней опоры можно взять диск от лущильника, но его диаметр не должен быть более 450 мм. Для осевого вала может быть использована труба диаметром не превышающим 30 мм, и еще понадобятся подшипники №180, 106. На ней сделать отверстие для крепления нижнего подшипника, а второй подшипник устанавливается на шкиве. На ось надеть приспособление с ножами, после чего сваркой прикрепить шкив к валу. Вращение рабочих дисков будет осуществляться при помощи двух подшипников.

Такая модификация имеет захват 1100-1150 мм и скорость вращения 1500 об./мин. Всю конструкцию косилки требуется смонтировать на шасси, сваренное из стального уголка. Для безопасности работы обязательно нужно установить на самодельное устройство защитный кожух. Для упрощения конструкции можно сваркой закрепить нижние диски роторной косилки на раме.

Эта самодельная косилка в состоянии срезать растительный покров со скоростью 8-12 км/ч. При высокой скорости трава получается более измельченной, а при низкой – целостней. Подобное оборудование роторного типа может срезать растительность 60-80мм и применяется не только для скашивания травы, но и для уборки приусадебного участка от сорняков.

Инструмент и материалы

сварочный аппарат;
крепеж;
металлический уголок;
дно старой металлической бочки;
восемь режущих пластин;
колесная ось;
два колеса.

Как сделать косилку для трактора своими руками?

Самодельное навесное оборудование для трактора – бюджетная альтернатива заводским приспособлениям. Имея хорошую сноровку и запас качественных материалов, их, как и другие самоделки – дровокол на трактор или сеялку, можно сделать своими руками.

Ход работ для самодельной роторной сенокосилки:

0,4 м отрезки металлического уголка свариваем каркас – раму;
Из толстостенного металла вырезаем две окружности с сечением 40 см или берем дно от старых металлических бочек;
Из стали делаем заготовки для пильной гарнитуры. Для упрощения задачи можно взять ножи от старой косилки с мотоблока или минитрактора;
Инсталлируем ножи на круги;
Приспосабливаем осевые валы из трубы с d=3 см. на них ставим по 1-му подшипнику;
Насаживаем диски с режущими накладками на центральный вал;
К осевой трубе привариваем шкив, предварительно снабдив его подшипником.

Более полный процесс сборки можно увидеть в видео инструкции.

Сделать сегментную косилку с кривошипно-шатунным механизмом самостоятельно будет сложнее:

Делаем подробный чертеж;
Исправный редуктор инсталлируем на опорную площадку;
На вал крепим ступицу, чтобы смещение составило 32 см, и связываем с осью;
Агрегируем шкив, предварительно одев на ведущий палец чашевидную крестовину с подшипником;
Делаем на ноже засечки под чашу;
Варим раму по обозначениям чертежа, на которую приспосабливаем колесо от тачки или детского самоката;
Соединяем раму с редуктором и ножами.

Роторные косилки для МТЗ

Крепление роторной косилки может быть разнообразным. Наиболее распространенным вариантом является подсоединение спереди. В зависимости от расположения режущего элемента, косилки могут крепиться сбоку и сзади.

Косилки могут быть оборудованы как одним так и несколькими дисками, которые крепятся на жесткой раме. Диски приводятся в действие при помощи опорного колеса, которое также крепится на раму. Роторными косилками эффективно производить покос травы как декоративной, так и для заготовки сена, эффективно она справляется с сорными травами и выкашивает упавшие высокие стебли.

Видео обзор демонстрирует покос травы с помощью роторной дисковой косилки

Как сделать косилку для мотоблока

Эксплуатация косилок

Роторная

Роторные косилки для трактора: устройство, принцип действия и популярные модели

Особенности конструкции

Грамотная установка косилки на мотоблок

Как сделать сегментную косилку своими руками

Особенности и устройство
