Как сделать из болгарки шлифмашину

Понадобится

Для изготовления самоделки нам нужны будут вполне доступные и недорогие материалы:

  • металл разный (уголок, профильная труба, полоса);
  • резьбовые детали (гайки, шайбы, винты, болты, шпилька);
  • пружины на растяжение и сжатие;
  • болт с пластиковой головкой-ручкой;
  • гильзы кабельные алюминиевые;
  • подшипники;
  • эмаль по ржавчине.

Некоторые операции можно выполнить вручную, но работа пойдет быстрее и легче, если в наличии будет:

  • болгарка с отрезным диском;
  • сверлильный станок;
  • сварочное оборудование;
  • дрель со сверлом и зенкером;
  • угольник и карандаш;
  • штангенциркуль и рулетка;
  • керн и молоток;
  • напильник по металлу;
  • метчик, отвертка и ключи.

Заводские комплекты приспособлений — готовые насадки

На отечественном рынке электрического инструмента существуют заводские адаптеры и станины для превращения угловой шлифмашинки в циркулярку.

К их достоинствам можно отнести:

  • Презентабельный внешний вид;
  • Возможность точной настройки угла распила;
  • Удобство использования;
  • Качество исполнения.

Помимо указанных достоинств, станки заводского изготовления обладают и некоторыми недостатками. Среди них можно выделить:

  • Невозможность использования станка для продольного распила древесины;
  • Ограниченная толщина распила. Это связано с адаптацией станка только под определенный диаметр распиловочного диска;
  • Высокая стоимость. Как правило, она превышает цену самодельного станка в 2 – 3 раза;
  • Дорогие запасные части;
  • Больший, по сравнению с самодельным станком, вес.

Стойка для болгарки + (Видео)

Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

  • устанавливаем на основании шарнир;
  • привариваем к шарниру несущую трубу;
  • крепим к трубе П — образную пластину крепления болгарки;
  • на несущую трубу одеваем резиновую ручку;
  • устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

https://youtube.com/watch?v=Mc08Rah3aHY

Сборка сложного станка

Есть вариант с более сложной и тяжелой по весу конструкции. Она точно справится с распилом труб. При этом самодельная установка не потребует использования циркулярки как компонента станка. Но для определенных этапов работы лучше иметь под рукой циркулярку.

В зависимости от выбранных компонентов, вы можете получить станок повышенной мощности. Для сборки станка своими

руками вам потребуется:

  • Электродвигатель с мощностью около 900 Вт. Если предстоит регулярная распилка труб, можно выбрать и более мощный электромотор;
  • Лист металла;
  • Уголки из металла;
  • Швеллер;
  • Шарнирные группы;
  • Болгарка;
  • Сварочное устройство;
  • Напильник;
  • Пружина внушительной мощности.

Когда все необходимое собрано на рабочем месте, можно приступать к сборке торцовочного станка своими

руками.

  1. Самодельная станина может быть выполнена своими руками за счет использования регулируемых опор, уголков из металла и стоек от кровати.
  2. В роли рабочей поверхности выступает лист прочного металла. В этом столе-листе нужно сделать отверстия и обработать их с помощью напильника.
  3. Чтобы сварить маятниковую стойку для будущего станка, используйте швеллеры и сварочный аппарат. Конструкция устанавливается на металлический лист. Ориентировочная высота стойки — 80 сантиметров.
  4. Подставку для электрического двигателя изготавливают из металлического листа в виде неподвижной плиты. Обязательно подставку установите на шарниры.
  5. Стабилизатором электрического двигателя торцовочного станка является мощная пружина. Если вам удалось отыскать таковую, от ремней и маятника вполне можно отказаться.
  6. Используя откидной болт, вы сможете выполнить натяжение и регулировку ремней. Маятник можно изготовить из металла, чтобы сделать конструкцию надежной, долговечной.
  7. Исполнительным инструментом выберите диск требуемого диаметра. Для бытовых целей обычно достаточно пильного диска, диаметр которого составляет 400-420 миллиметров.
  8. Обязательно предусмотрите наличие защитных кожухов, поскольку сборка подобного станка сопровождается определенной степенью опасности.

Выбирая вариант сборки станка своими руками, а не покупку заводского торцовочного станка, вам нужно понимать, что между ними будет довольно серьезная разница по качеству, точности и погрешности обработки древесины, труб, металла и прочих изделий.

Как сделать ручной фрезер из болгарки своими руками

Для проведения различных работ в домашней мастерской часто применяется фрезер. Подобный инструмент получил весьма широкое распространение, так как позволяет получить самые различные изделия. Довольно распространенным вопросом можно назвать то, как сделать фрезер.

Это связано с высокой стоимость инструмента. Часто делают ручной фрезер из болгарки своими руками по причине того, что применение уже готовой конструкции в качестве основания существенно упрощает поставленную задачу. Рассмотрим особенности проводимой работы подробнее.

Конструкция фрезера

Конструкция фрезера

В продаже встречается просто огромное количество фрезеров. Среди конструктивных особенностей отметим нижеприведенные моменты:

  1. Основное движение получает насадка, которая представлена фрезой различного типа. Стоит учитывать, что фрезер из болгарки также применяется со специальными насадками, изготовить которые своими руками не получится.
  2. Для того чтобы ручной фрезер при применении был прост, создается специальный ограничитель. Он может иметь различные размеры.
  3. В движение насадка приводится при за счет электрического двигателя. В рассматриваемом случае сразу применяется готовая конструкция, которая имеет электрический двигатель и привод. При этом инструмент имеет собственные удобные элементы управления и держатели.

В целом можно сказать, что станок по дереву из болгарки не во многом отличается от первоначального инструмента, используемого в качестве основания. Именно поэтому многие сами проводят подобные работы.

Необходимые материалы и инструменты

Необходимые материалы и инструменты

Прежде чем приступить к непосредственному проведению работ следует приобрести требуемые материалы и инструменты. Фрезерный станок из болгарки своими руками можно изготовить при наличии:

Подходящей электрической дрели или болгарки

Особое внимание при выборе уделяется мощности установленного электрического двигателя. Конструктивный элемент устройства, который отвечает за фиксацию насадки, должен быть прочным и обеспечивать надежное крепление на момент работы. Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей

Дрель с большим набором различных сверл

Уровень и угольник, которые требуются для повышения точности изделия.Набор гаечных ключей. Дрель с большим набором различных сверл

Для крепления основных элементов придется создавать специальные отверстия, для чего подходит дрель. Отвертки. Для работы с различными крепежными элементами требуется набор отверток.Электрический лобзик, а также специальные пилы по дереву. Они применяются для работы с фанерой и другой древесиной, позволяют добиться более высокого качества при резании. Толстая фанера или тонколистный металл требуется для того, чтобы сделать ламельный фрезер из болгарки. Они применяются для фиксации основного элемента на момент ее применения. Сварочный аппарат также требуется при проведении подобной работы. Примером можно назвать то, что приходится работать с листовым металлом при создании основания. Крепежные элементы также требуются для создания устройства. Чаще всего применяются болты, гайки и винты, а также хомуты из различных материалов.Наждачная бумага для получения поверхности требуемого качества. При использовании фанеры ее приходится дорабатывать, так как даже незначительные дефекты могут усложнить процесс фрезерования.

Особое внимание следует уделять выбору болгарки, которая применяется в качестве основания при создании инструмента Основными требованиями назовем:

  1. Конструкция должна быть в хорошем техническом состоянии. Даже незначительные дефекты могут привести к уменьшению производительности и функциональности.
  2. Слишком небольшая мощность становится причиной, по которой область применения фрезера существенно снижается. Маломощные варианты исполнения при длительной работе начинают греться. При перегреве электрический двигатель выходит из строя.
  3. Для фрезера подходят варианты исполнения, имеющий большие размеры. За счет этого можно удобно зафиксировать основные элементы. Однако, при применении слишком тяжелых вариантов исполнения процесс фрезерования может усложнится.

Кроме этого, при работе требуется стандартный набор слесарных инструментов. Практически все необходимое можно найти в каждой домашней мастерской. Цанга на болгарку также изготавливается своими руками из металла.

Как шлифовать болгаркой


Не надо забывать, что шлифовка всегда связана с большим количеством пыли. Подготавливаясь к шлифовке, не забудьте и о себе! Защитная маска и респиратор – это лучшие помощники при шлифовке. Можно найти и такой вариант, где маска совмещена с хорошим респиратором.

Фильтр респиратора будет забиваться очень быстро, поэтому надо заготовить сразу несколько штук для оперативной замены. Только после проведения тщательной подготовительно работы можно приступать к шлифовке.

Шлифуем дерево + (Видео)

Дерево это уникальный материал. Он и вручную шлифуется неплохо, но с болгаркой можно добиться очень хороших результатов. Некоторые снобы утверждают, что болгаркой вообще шлифовать нельзя, но это от незнания и неумения.

Главный секрет – шлифмашина используется на минимальных оборотах. Если болгарка имеет переключатель скоростей, то проблем не будет. На больших оборотах наждачная бумага будет очень быстро и очень плотно забиваться древесиной. В таком режиме ее не хватит и на пять минут работы. Оптимальная скорость не более 6000 оборотов.

Другой секрет – не шлифовать всей площадью круга. Если шлифовать всей поверхностью, то на древесине будут оставаться круговые следы. Чтобы вообще не оставались следы от наждачки или они были бы минимальными, надо шлифовать только верхним сектором круга. Движения машинки должны быть вдоль волокон древесины.

Таким методом можно получать великолепные результаты при шлифовке вагонки. Доска становится гладкой и не сохраняет следов инструмента. Не надо только увлекаться и вовремя менять наждачные накладки на круг.

Подобным образом шлифуется сруб. Здесь желательно, чтобы опорная тарелка была тонкой по краю. С такой тарелкой будет проще шлифовать узкие места примыкания бревен. В противном случае эту работу придется доводить стамеской.

Работаем по бетону + (Видео)

Если не удалось приобрести фирменный защитный кожух-пыльник с патрубком для пылесоса, то его можно сделать своими руками. Для этого берем использованное ведерко из-под шпаклевки или клея с диаметром чуть больше круга болгарки. Отрезаем донную часть на высоте чуть большей собранной шлифовальной части.

Вырезаем отверстие в донышке для установки на редуктор и отверстие для пластикового сантехнического углового отвода. Теперь подключаем к патрубку шланг пылесоса и спокойно работаем.

Шлифовальный круг должен быть рассчитан на обработку камня. Бетон и бетонные поверхности предпочтительнее шлифовать всей поверхностью круга. Это будет экономить время обработки, и хорошо выравнивать плоскость поверхности.

Шлифуя бетонный пол надо постоянно контролировать плоскость с помощью строительной линейки, потому что из-за разной плотности бетона можно сделать углубления. Для обработки стыковочных швов между бетонными заливками достаточным будет добиться одного сочетанию по уровню.

Хорошо шлифовать бетонные полы и поверхности алмазной шлифовальной чашкой фирмы Matrix. Если болгарка на 150 мм, то чашка на 125 мм.

Шлифовка металлических поверхностей + (Видео)

Металл шлифуется по разным требованиям. Чаще всего металл шлифуется под покраску или для дальнейшей полировки. Основным инструментом признана опорная чашка со сменными наждачными накладками. Подбор наждачной бумаги зависит от степени обработки и от состояния металла.

Во время шлифования необходимо работать только частью диска. На поверхности не должно оставаться необработанных участков.

Обработанные поверхности обычной стали желательно покрывать грунтовкой. Содержащаяся в воздухе влага может очень быстро покрыть металл, и вызвать появление ржавчины.

Типы полиролей

Необходимо выбрать то средство для авто, которое даст возможность не только придать особый блеск, но и скрыть небольшие дефекты. Нужно хорошо изучить характеристики и выбрать подходящий тип.

Полироль представляет собой эмульсию или пасту, имеющую долгий срок хранения. В ее состав, в зависимости от предназначения, входят синтетические и натуральные ингредиенты.

  • Для механической обработки обычно используют абразивные и восстановительные составы и полировальную машину. Такой способ помогает быстрее снять тонкий слой лака и удалить небольшие царапины. К тому это можно возвратить первоначальный цвет, который был у авто.
  • Защитные силиконовые и полимерные полироли не содержат абразивных частиц, поскольку с их помощью можно замаскировать потертости и создать дополнительный слой, который убережет автомобиль от ультрафиолета, агрессивных кислот и климатического воздействия. Они могут наноситься вручную.

Синтетические и тефлоновые защитные виды выдерживают до 10 моек, а созданные на восковой основе смываются гораздо быстрее.

Цвет машины определяет выбор нужной полироли, имеющей соответствующий оттенок. В комплект нередко входит мягкая губка, но потребуются и другие инструменты, чтобы отполировать свой автомобиль.

Заключительная часть

Изготовление насадки-гриндера на шлифмашинку – работа непростая и требующая времени. Однако если у домашнего мастера есть такое устройство, без дела лежать оно не будет. Ведь, помимо шлифовки труднодоступных мест, подобная насадка поможет, к примеру, выбрать паз в торце двери. Да и просто отшлифовать мелкие детали на ней куда проще, чем на ленточных аппаратах. А для изготовления вряд ли придётся что-либо приобретать. Ну разве что подшипник. А значит, это дополнительная экономия, которой домашний мастер может добиться своими руками.

Редакция Homius приглашает домашних мастеров и умельцев стать соавторами рубрики «Истории». Полезные истории от первого лица будут опубликованы на страницах нашего онлайн-журнала.

Предыдущая ИСТОРИИРемонт без хлопот: нюансы укладки плитки на неровные стены
Следующая #ЛучшедомаИдея на миллион – черепица из пластиковых бутылок

Стоит ли полировать автомобиль с помощью болгарки?

Незначительные царапины или сколы на кузове автомобиля необязательно исправлять в специализированных мастерских, как и скупать краски и шпаклевки в магазинах. С мелкими повреждениями и неровностями отлично справится абразивная полировка авто. Такое действие позволит исправить недостатки и сэкономить значительную часть бюджета. У всех автомобилистов возникает масса вопросов по технологиям полировки, сопутствующим товарам для полировочных работ, стоимости, машинкам для шлифования и многих других. Основным из них является возможность правильной и качественной полировки авто в «домашних» условиях.

Как сделать пусковую кнопку для маятникового станка из УШМ

УШМ работает при нажатии кнопки. Причем, скорость вращения шпинделя зависит напрямую от усилия прижима кнопки. Это означает, что в кнопку встроен регулировочный механизм, работа которого облегчает эксплуатацию инструмента. При эксплуатации УШМ на стационарном станке необходимо продумать пусковую систему, чтобы не приходилось одной рукой держать рукоятку, а второй нажимать на кнопку.

Если инструмент оснащен обычной кнопкой, которая автоматически фиксируется при ее включении, как например, в первом варианте сооружения станка, то здесь не возникает никаких трудностей. Сначала включается инструмента, а затем можно выполнять работы. Однако большинство углошлифовальных машин оснащены кнопками самоотключения, которые необходимо удерживать рукой во время работы. Из этой ситуации есть два выхода:

  1. Воспользоваться стяжками (к примеру, пластиковыми) или хомутами соответствующего диаметра. Ими фиксируется кнопка в нажатом положении. При этом учитывать также необходимо и фиксатор, который отвечает за самовключение инструмента. И фиксатор, и кнопку необходимо стянуть хомутом, стяжкой или прочими подобными материалами. При этом принцип работы устройства будет следующий — при необходимости запуска инструмента, необходимо вилку воткнуть в розетку или сделать переключатель
  2. Переделать пусковую систему — рационально в случае, если инструмент планируется использовать чаще в качестве отрезного станка, чем автономной болгарки. Для этого необходимо вывести провода из УШМ на отдельный переключатель, которым будет происходить включение и отключение инструмента при такой необходимости

Кнопку включения, если она выводится, лучше всего расположить на рукоятке. Самодельный станок не требует больших затрат на его изготовление, что собственно, и является главным его преимуществом.

Зачем полировать?

Полировка может понадобиться не только при появлении незначительных повреждений или царапин. При помощи абразивных паст и средств для полировки кузов автомобиля возможно содержать практически в первозданном виде. Панель приборов, фары и бампера полировка позволит поддерживать в идеальном состоянии. Главное выбирать нужный вид средства при определенной работе.

Абразивы постепенно удаляют верхние покрытия лака и краски, постоянная полировка приведет к обратному результату. Если нет необходимости в обработке кузова автомобиля, не нужно злоупотреблять абразивной полировкой. Это может привести к полному удалению лакокрасочного покрытия, вплоть до металла, в таком случае потребуются более дорогостоящие процедуры по восстановлению краски, нанесению лака и завершающей полировке.

Как сделать?

Чтобы сделать своими руками отрезной станок из болгарки, нам понадобится закрепить угловую шлифмашинку на станине или качающемся рычаге. Стол, на котором лежит обрабатываемый материал, должен быть достаточно большой.

Механизм, закрепляющий материал на столе и крепящий болгарку на раме, должен быть прочный и точный. Это обеспечит не только ровный рез, но и безопасность при работе.

Если для конструкции будут использован металл, соединения лучше выполнять сварными. Болтовые соединения тоже довольно прочные, но имеют свойство при работе разбалтываться и смещаться.

Деревянная конструкция в любом случае будет собираться металлическими шарнирами, уголками или винтами. Все соединения деталей должны быть тщательно продуманы и зафиксированы. Болтовые и винтовые соединения обязательно контрятся разрезными шайбами или корончатыми гайками. Винты и шурупы, входящие в дерево, лучше сажать на клей. Это, конечно, сделает невозможным ремонт, но деревянную конструкцию обычно проще сделать заново с учётом опыта эксплуатации.

Особенности

Что нужно знать о ленточной шлифовальной машине перед её самостоятельным изготовлением? Есть несколько важных критериев, которые влияют на производительность и качество работы аппарата. Главный из них – мощность. Ведь она является главным компонентом самодельной машины. Аппараты с высокой мощностью и большим количеством оборотов подойдут для интенсивной зачистки каких-либо материалов. А вот средние обороты пригодятся для поверхностного шлифования. Универсальным вариантом будет считаться УШМ с регулятором оборотов. В данном случае можно самостоятельно регулировать скорость вращения в зависимости от степени обработки.

Следует также учесть ширину будущей шлифовальной ленты. В зависимости от нее следует подбирать размеры ведущего и ведомых колёс самодельного аппарата. Многие ленты имеют ширину 100 мм, но для мелких бытовых нужд сгодятся и ленты шириной 75 мм. И не стоит забывать о безопасности. Это касается и изготовления, и пользования аппаратом. При изготовлении будет применяться сварка. Поэтому работать стоит строго в защитной маске.

Рекомендуется не держать поблизости никаких легковоспламеняющихся предметов и горючих жидкостей. Сам же самодельный аппарат работает от электросети. Поэтому необходимо избегать высокого уровня влаги и следить за изоляцией проводов.

Как выбрать ленту?

Шлифовальная лента является одним из главных компонентов самодельной шлифовальной машины. Главный показатель качества шлифовальной ленты – это размер абразивных зёрен. Именно они отвечают за качество шлифовки материала. Ленты могут быть крупнозернистыми, среднезернистыми и мелкозернистыми. Сами по себе абразивные зёрна представляют искусственные минералы с высокой степенью твердости. Также материал ленты не должен быть излишне жёстким. Такие ленты часто подвержены изломам. Также для самодельной шлифовальной машины можно использовать рулоны обычной наждачной бумаги.

Итак, изготовить ленточную шлифовальную машину из болгарки можно без проблем и довольно быстро своими руками. А учитывая стоимость готовых шлифовальных машин, самостоятельное её изготовление является довольно актуальным и разумным решением.

О том,как сделать ленточную шлифовальную машину из болгарки, смотрите в видео ниже.

https://youtube.com/watch?v=hSRCHabJPi8

Делаем станок по резке металла с применением качественной техники: ТОП 3 производителей УШМ

В этом перечне приведены бренды, техника которых получила высокие оценки рядовых пользователей и профессионалов:

  • Bosch. Славится надежностью, хорошей продуманностью мелких элементов конструкции. Существенное ограничение – высокая стоимость даже в базовой комплектации.
  • Hitachi изначально стоили дорого. Но в наши дни часть производства перенесена в Китай, что позволило сократить издержки. В некоторых моделях отсутствует автоматическая стабилизация оборотов под нагрузкой.
  • Makita — Разумное сочетание цены и качества. Все новые модели высокой мощности оснащены эффективно защитой от перегрузок, что продлевает реальный срок службы.

Изготовление из болгарки надежного шлифовального станка

Болгарка – весьма распространенный домашний инструмент. Она применяется для шлифования, резки, полировки и др. Случается такое, что для некоторых работ нужен станок, который будет устойчиво прикреплен. Это нужно для удобства и уменьшения нагрузки. Можно приобрести такой станок в магазине. Но большинство продаваемых приспособлений сделано не на том уровне, который подойдет для отдельных видов работ. Тем более такие универсальные устройства преимущественно используются на производствах. А для дома покупка отрезного станка нецелесообразна. Поэтому многие мастерят шлифовальный станок из болгарки.

Такое приспособление применимо для различных работ. К ним относятся:

  • Разрез металлического профиля на участки нужной длины.
  • Распил металлического листа.
  • Изготовление большого числа похожих элементов для работы в небольшие сроки.
  • Обрезка плитки.
  • Разрез частей под любым углом.
  • Достижение требуемой глубины для деталей.

Сборка заточного станка

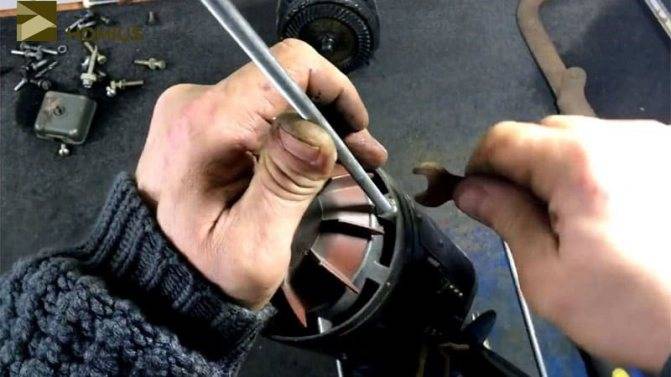

Теперь мне было необходимо закрепить редуктор на двигателе. Для этого я использовал длинные шпильки с гайками, которые были поведены через весь корпус к крыльчатке охлаждения. Обычно в маломощных двигателях есть пустоты между статором и внешней стенкой. Именно они и были мною использованы.

Фиксируем редуктор на двигателе при помощи шпилек с гайками

Заполнив редуктор смазкой, я закрыл верхнюю крышку и протянул болты. Теперь можно было устанавливать обычный шлифовальный круг от болгарки и фиксировать его родной гайкой, что и было сделано.

Последний штрих: закрываем крышку редуктора

Как шлифовать болгаркой

Не надо забывать, что шлифовка всегда связана с большим количеством пыли. Подготавливаясь к шлифовке, не забудьте и о себе! Защитная маска и респиратор – это лучшие помощники при шлифовке. Можно найти и такой вариант, где маска совмещена с хорошим респиратором.

Фильтр респиратора будет забиваться очень быстро, поэтому надо заготовить сразу несколько штук для оперативной замены. Только после проведения тщательной подготовительно работы можно приступать к шлифовке.

Шлифуем дерево + (Видео)

Дерево это уникальный материал. Он и вручную шлифуется неплохо, но с болгаркой можно добиться очень хороших результатов. Некоторые снобы утверждают, что болгаркой вообще шлифовать нельзя, но это от незнания и неумения.

Главный секрет – шлифмашина используется на минимальных оборотах. Если болгарка имеет переключатель скоростей, то проблем не будет. На больших оборотах наждачная бумага будет очень быстро и очень плотно забиваться древесиной. В таком режиме ее не хватит и на пять минут работы. Оптимальная скорость не более 6000 оборотов.

Другой секрет – не шлифовать всей площадью круга. Если шлифовать всей поверхностью, то на древесине будут оставаться круговые следы. Чтобы вообще не оставались следы от наждачки или они были бы минимальными, надо шлифовать только верхним сектором круга. Движения машинки должны быть вдоль волокон древесины.

Таким методом можно получать великолепные результаты при шлифовке вагонки. Доска становится гладкой и не сохраняет следов инструмента. Не надо только увлекаться и вовремя менять наждачные накладки на круг.

Подобным образом шлифуется сруб. Здесь желательно, чтобы опорная тарелка была тонкой по краю. С такой тарелкой будет проще шлифовать узкие места примыкания бревен. В противном случае эту работу придется доводить стамеской.

Работаем по бетону + (Видео)

Если не удалось приобрести фирменный защитный кожух-пыльник с патрубком для пылесоса, то его можно сделать своими руками. Для этого берем использованное ведерко из-под шпаклевки или клея с диаметром чуть больше круга болгарки. Отрезаем донную часть на высоте чуть большей собранной шлифовальной части.

Вырезаем отверстие в донышке для установки на редуктор и отверстие для пластикового сантехнического углового отвода. Теперь подключаем к патрубку шланг пылесоса и спокойно работаем.

Шлифовальный круг должен быть рассчитан на обработку камня. Бетон и бетонные поверхности предпочтительнее шлифовать всей поверхностью круга. Это будет экономить время обработки, и хорошо выравнивать плоскость поверхности.

Шлифуя бетонный пол надо постоянно контролировать плоскость с помощью строительной линейки, потому что из-за разной плотности бетона можно сделать углубления. Для обработки стыковочных швов между бетонными заливками достаточным будет добиться одного сочетанию по уровню.

Хорошо шлифовать бетонные полы и поверхности алмазной шлифовальной чашкой фирмы Matrix. Если болгарка на 150 мм, то чашка на 125 мм.

Шлифовка металлических поверхностей + (Видео)

Металл шлифуется по разным требованиям. Чаще всего металл шлифуется под покраску или для дальнейшей полировки. Основным инструментом признана опорная чашка со сменными наждачными накладками. Подбор наждачной бумаги зависит от степени обработки и от состояния металла.

Во время шлифования необходимо работать только частью диска. На поверхности не должно оставаться необработанных участков.

Обработанные поверхности обычной стали желательно покрывать грунтовкой. Содержащаяся в воздухе влага может очень быстро покрыть металл, и вызвать появление ржавчины.

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

  • станина;
  • маятник;
  • крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

Изготовление отрезного станка своими руками

Чтобы понять, как просто сделать из болгарки отрезной станок нужно иметь хотя бы начальный опыт работы с УШМ. Подобное оборудование изготовить самостоятельно достаточно просто, если точно знать все узлы будущего настольного оборудования.

Подготовительный этап

В начале всех работ следует найти точный эскиз станка, в котором, в пошаговом варианте будет изложена полностью вся сборка. Подобная предусмотрительность позволит заранее собрать весь необходимый материал для изготовления.

Вариант чертежей выбирается произвольно, не зависимо от мощности болгарки. Бесплатные размеры можно с легкостью найти в сети интернет.

Также требуется подготовить весь инструмент, который понадобится в процессе всей работы.

Чертежи для изготовления самодельного отрезного станка

Найти готовые не составит труда. Ниже представлен один из самых простых вариантов.

Чертеж самодельного оборудования

Пошаговая инструкция

На начальном этапе следует изготовить основание. Требуется разрезать уголок на четыре части под углом 45° с каждой стороны. Размеры деталей могут выбираются произвольными так как встречаются разные габариты болгарок. Они свариваются между собой образуя прямоугольник. В середине основания навариваются шины, которые снизу дополнительно укрепляются уголком. Таким образом должна получится площадка правильных размеров.

На следующем этапе необходимо выполнить маятник. Первым делом изготовляется его основа. Из проф трубы требуется сварить две детали под углом 90°. Они устанавливаются на основание, с расстоянием друг от друга равным 40 мм. Края деталей должны запиливаться на 45°. Это необходимо для того, чтобы детали имели полное прилегание к основе.

Далее необходимо подготовить механизм для качания. Он выполняется из шпильки и трубки. Вместо металлической трубы можно взять гайки с внутренней резьбой как у шпильки.

Две части трубок привариваются на вершины уголков, которые будут служить качающим узлом.

Для маятника берется профильная труба сечением 40×40 мм. Толщина стенки должна быть не менее 3 мм. По середине трубы сверлится отверстие, диаметр которого должен строго соответствовать диаметру шпильки.

На один край маятника устанавливается одна или несколько пружин: на краю сверлятся отверстия для зацепа.

Для крепления УШМ на стрелу маятника требуется просверлить отверстия в его основании. Необходимо приложить болгарку и отметить место для отверстия в стреле. Так как крепление на один болт является не надежным, необходимо закрепить сам режущий инструмент на дополнительные два болта. Для этого, с помощью сварки, делаются специальные крепления, которые устанавливаются на край стрелы маятника.

Перед испытанием станка, необходимо провести тонкую настройку. Устанавливают режущий элемент и делают первую протяжку по станине. В этом месте требуется установить упор или же специальные тиски для сверлильного станка. Начальный рез будет нулевой точкой отсчета.

Когда диск установлен на УШМ его прикладывают к станине и с помощью уголка проверяют ровность угла отреза. Если угол не отрегулирован, то это требуется сделать в обязательном порядке.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
