Насосные станции водоснабжения для частного дома. Цена и схема подключения

Как установить своими руками

Собрать узел может каждый. Ввод в доме стоит разместить в топочной или котельной. Здесь и установим узел. Если вода входит на кухне, не беда, можно задекорировать узел мебелью или прочими предметами интерьера. Есть вариант, когда узел устанавливается в приямке.

Последнее задействовано реже, ведь элементы автоматики часто ломаются, а именно, реле давления, проходной клапан которого быстро засоряется. Нередко ставят оборудование в колодец или в пристройке на улице. Монтаж на улице предполагает утепление станции, поскольку зимой без этого она замерзнет и трубы разорвет льдом.

Исходя из установочного места, подготавливаются. Как вариант, утепляют подвод, либо углубляют его на величину 1,6 м. Обустраивая траншею с нуля, соблюдайте уклон в направлении котельной. Это касается как скважин, так и подводящего водопровода.

Отличается схема насосной станции частного дома. В частности, разместив узел подачи в скважине, в насос ввинчивают клапан, предотвращающий отток воды обратно. Используя шланг, воду направляют в гидробак. Срабатывает реле и цепь замкнута, вследствие чего вода начинает течь из крана. На входе же в дом стоит штуцер. Он служит развилкой жидкости.

Что касается классического устройства, где все в одном целом, а именно насос установлен рядом с гидробаком, то его зачастую размещают в топочной. Со стороны входа и выхода разместите шаровые краны. Так вы изолируете узел и устраните течь, при прямой необходимости.

Желательно производить установку станции через фильтрацию грубой очистки. Это позволит избежать накопления крупного мусора. Монтируя фильтры очистки грубых включений, задействуют насос через штуцер.

Установка насосной станции

От него делают отводок к гидробаку. В штуцер подключается реле давления, иногда подключают реле холостого хода. В него же предполагается установка манометра и отвода в дом, откуда жидкость попадает «в чашку».

Касательно участков монтажа после основной конструкции, учтите, что должен быть задействован слив оттока жидкости, различные шаровые краны, переходы, фильтр с индивидуальным набором функций. Выполнив сборку всего узла в целом, начинают запускать станцию.

Перезапуская для проверки, владельцы могут отрегулировать давление в системе посредством реле. Откручивания и закручивания пружины реле, мы можем отрегулировать срабатывание и пороги давления.

Установите фильтры

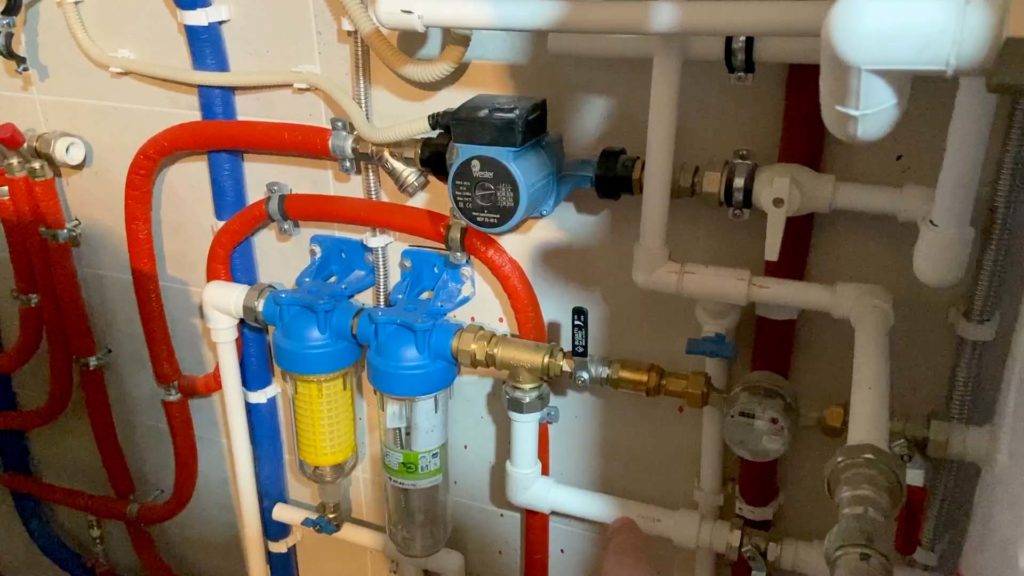

Два фильтра для очистки. Самопромывающийся и полипропиленовая нить

Изначально проектирование и подключение насосной станции требует соблюдения требований установленного регламента общей эксплуатации всей конструкции в целом. Для первичной очистки воды требуется наличие определённых очищающих элементов. Распространённым вариантом считается установка фильтров механической очистки на входе водоснабжения перед насосной станцией.

Первый фильтр состоит из пластиковой колбы с сеткой внутри для сбора крупных частиц мусора. Следующий очищающий элемент установлен сразу за первым, состоящий из колбы, внутри которой установлен фильтр полипропиленовая нить. С её помощью происходит окончательная фильтрация (очистка) воды, поступающей в основной водопровод дома.

Обычно оба фильтра используются не только для водоснабжения. Опытные проектировщики параллельно с подачей воды используют фильтра на выходе для накопительной емкости. То есть отфильтрованную воду можно подавать сразу напрямую в дом, или через накопительную ёмкость. Это могут быть водонагреватель, большой резервный накопитель и др.

Установка и ввод в эксплуатацию насосной станции

Установка насосных станций проходит поэтапно с учетом нужд хозяев на приусадебном участке в потребности воды.

Начальная стадия монтажа

Начинается монтаж и установка насосного оборудования с выбора места, это может быть подвальное помещение или кессон (специальное подготовленное углубление в земле). Месторасположение станции в кессоне имеет свои плюсы и минусы. Положительным является то, что кессон препятствует попаданию влаги, грунтовых вод в насос и воздействию низкой температуры на него. Недостатком метода является необходимость постройки дополнительного сооружения над кессоном, так как низкие температуры зимой выведут насосную станцию из строя.

Если нет возможности установки водяной станции для дома, тогда систему оснащают с кессоном. Кессоны бывает промышленного и домашнего собственноручного производства. Первый вариант представляет собой пластиковые цилиндры, а второй – бетонные кольца. Чаще всего насосные станции водоснабжения для дома устанавливают в подвальном помещении, чтобы они всегда были под рукой, имелась возможность контролировать работу агрегата. Даже в сильные морозы в подвале поддерживается необходимая температура для подачи воды через насос.

Подготовка оборудования к монтажу и установке

Прокладывание трубопровода

Чтобы низкие температуры не влияли на работоспособность трубопровода, и он полноценно функционировал круглый год, следует вырыть траншею ниже уровня промерзания земли или утеплить трубы самостоятельно, например, при помощи минеральной ваты. Объединив оба способа можно добиться максимальной эффективности защиты насоса от замерзания в холодное время года.

Последующая укладка трубопровода начинается с выкапывания траншеи от источника воды до подвала дома, которая дополнительно укрепляется цементным раствором. После успешной укладки трубопровода он подключается к насосной станции.

Роль погружного оборудования

При использовании готовой насосной конструкции, оснащенной поверхностным насосом, изначально готовится труба для водозабора, спускаемая на дно скважины или колодца. Производятся такие трубопроводы из полимерных материалов, на конце их устанавливаются очищающий фильтр и клапан. После сборки трубопровода его спускают в скважину.

Подключение станции

Понимая устройство насосной станции и подобрав нужный участок, можно приступать к подключению системы. Она обязательно должна крепиться на деревянную, кирпичную или бетонную площадку с анкерными болтами, которая предварительно устелена резиновым покрытием. Трубу водопровода следует подключить к самой станции при помощи муфты, уголка, обратного и запорного клапанов. Запорный кран устанавливают на напорный патрубок, затем крепится муфта с резьбой, после чего в нее впаивают водонапорную трубу. Такие краны на входе и выходе из скважины нужны для возможности доступа к системе в случае поломки.

Установка

Ввод в эксплуатацию

Чтобы проверить, как работает насосная станция, необходимо заполнить насос и накопительный бак перед первым запуском системы водоснабжения. После включения следует следить за уровнем давления, который должен быть в пределах нормативных значений до 3 атмосфер.

Последовательность подключения

Подключение к колодцу и скважине

Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу

При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:

  1. Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
  2. На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
  3. В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
  4. Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
  5. На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
  1. Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
  2. В траншеи прокладываются водопроводные трубы.
  3. На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
  4. Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
  5. Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
  6. Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
  7. Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
  8. Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.

Особенности подключения к водопроводу

Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним.  Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:

  • гидрогеологические условия местности изменились;
  • используется устаревшее оборудование;
  • поскольку количество жильцов возросло, потребности водопотребления стали больше.

Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:

  1. Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
  2. Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
  3. Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
  4. Далее производится прокладка и подключение электропроводки.
  5. После этого можно выполнять пробный запуск, настройку и регулировку оборудования.

Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.

Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:

  • На реле давления открывается крышка.
  • Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
  • Для регулировки давления включения нужно крутить винт с обозначением «Р».
  • После регулировки крышка на реле ставится на место.

Также не стоит забывать, что на длительную и исправную работу насосного оборудования  влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.

Разновидности насосов

Отличаются водопроводные станции друг от друга типами насосного агрегата. Это главная часть системы, выполняющая всю основную работу. Именно поэтому упор необходимо сделать именно на выбор насоса для станции водоснабжения частного дома.

  1. Самовсасывающие насосы. Обладают большой мощностью и способны поднимать воду с глубины 8-11 м. Не «захлебываются» в условиях загазованности жидкости. Основным недостатком является шумность прибора. Для создания уюта в жилом здании, такой насос необходимо изолировать в отдельном помещении.
  2. Многоступенчатые насосные агрегаты. Такой насос обеспечит подъем воды с глубины до 9 м. При сравнении со самовсасывающими, выявлен более низкий уровень шума при работе устройства, а также заметна разница в подаче жидкости. У многоступенчатых насосов показатель расхода воды значительно выше. Минусом является усложненная конструкция прибора, что сказывается и на повышенной цене устройства.
  3. Вихревые насосы. Такой аппарат можно устанавливать при достаточно высоком зеркале воды. Показатель уровня залегания грунтовых вод не должен превышать 6 м. Насос такого типа способен создавать большой напор жидкости в системе водопровода.

Также поверхностные насосы различаются по типу устройства эжектора. Конструкции встречаются с встроенным и выносным прибором.

Модели со встроенным эжектором используют при залегании воды не больше 7 метров. Такие насосы могут поднимать воду с повышенной концентрацией минеральных солей, газов и частиц размером до 2 мм. Способны создавать большой напор. Забор воды осуществляется с помощью армированного шланга, конец которого погружается в источник. Как правило, насос такого типа оснащен фильтром грубой очистки, который исключает попадание в корпус песка и других крупных загрязнителей.

Центробежный поверхностный насос со встроенным эжектором

Насосы с выносным эжектором способны перекачивать воду с глубины до 40 м. При этом диаметр скважины не должен быть меньше 100 мм. Обязательным условием монтажа такого аппарата является дополнительная установка фильтрационной системы. Такие модели устанавливают в случае, когда источник воды находится в удалении от насосной станции.

Самовсасывающий насос с выносным эжектором

Долговечность, бесшумность и стабильность работы водопроводной системы зависят от материала, из которого выполнен корпус изделия:

  • нержавеющая сталь – увеличивает стоимость изделия, улучшает эстетический вид станции, не влияет на качество перекачиваемой жидкости, но не обладает шумоизоляцией;
  • чугун – обязательным условием является нанесение антикоррозионного слоя, радует хорошим уровнем изоляции звуков;
  • пластик – практически бесшумный, исключена возможность появления коррозии и присутствия ржавчины в воде.

Принцип устройства насосной станции

Насосную станцию можно приобрести в готовом виде или самостоятельно собрать из составных частей: гидроаккумуляторного бака, (погружного насоса или насоса поверхностного типа), реле давления и автоматического блока регулировки.

Погружной насос с фильтром и обратным клапаном можно заменить поверхностной моделью – оба варианта имеют свои преимущества.

Фильтр необходим для защиты коммуникаций от попаданий песка, лежащего на дне, и взвешенных примесей, обратный клапан препятствует оттоку воды в противоположном направлении, когда агрегат автоматически отключается.

Отключение происходит по сигналу реле давления, которое срабатывает, когда давление достигает максимальной отметки. Как только жидкости в гидроаккумуляторном баке становится меньше, давление стабилизируется, механизм снова включается и начинает качать воду.

Мощное оборудование способно обеспечить водой здание, в котором проживает семья из 5-6 человек, и точки водоразбора за пределами дома (в гараже, в летней кухне, в огороде или саду).

  • Насосные станции используются в организации автономного водоснабжения загородных домов.
  • Активная эксплуатация насосных станций происходит на дачных участках, где с их помощью решается масса бытовых проблем.
  • С помощью насосных станций производится закачка запаса воды для использования в поливе и для выполнения противопожарных мероприятий.
  • С помощью насосных станций наполняются баки, вода из которых идет на уборку территории, и поставляется в оборудование для мойки авто.
  • Насосные станции устанавливают в качестве повысительного оборудования, предназначенного для формирования нормального давления в автономной системе водоснабжения с недостаточным напором.
  • Собрать насосную станцию можно собственноручно, подобрав комплект из оборудования с требующимися характеристиками.
  • В схеме устройства насосной станции необязательно размещать гидроаккумулятор рядом с насосом.
  • В самостоятельно устроенном водоснабжении главное установить гидроаккумулятор рядом с реле, чтобы погрешность из-за прохождения по трубам была минимальной.

Принцип работы насосной станции

При выборе станции в зависимости от предпочтений владельца участка можно ориентироваться на такой критерий, как тип управления. В соответствии с ним, все насосные станции разделяются на:

  • оборудование на ручном управлении;
  • автоматические станции;
  • дистанционные установки.

Говоря про дистанционные насосные станции, отметим, что их работа осуществляется на расстоянии. Изменение режимов работы осуществляется из диспетчерского пункта, в котором располагается панельная доска. Сама установка включает:

  • два типа насосов;
  • мембранный напорный бак;
  • манометр;
  • штуцер-переходник;
  • клеммы для заземления.

При покупке дистанционной станции необходимо сразу позаботиться о приобретении гидроаккумулятора и в дополнение к нему накопительного резервуара.

Если говорить о работе бака, то она сводится к следующему:

Сначала необходимо закачать нужное количество воды. Когда бак будет наполнен, то агрегат перестает активно работать и переходит в режим ожидания.

До определенного уровня должно быть доведено давление во второй части бака. После этого можно использовать воду из крана для бытовых нужд или полива участка.

За уровнем воды в баке следит автоматический датчик. Когда уровень воды уменьшается, станция повторяет цикл и бак снова наполняется. В одной части бака находится вода, а в другой – воздух. Если на участок не будет поступать электричество, то бак будет выступать в качестве гидроаккумулятора.

Выталкивание воды из бака происходит благодаря давлению воздуха. Обратно в емкость вода попасть не может по той причине, что на входе установлен специальный клапан.

При продолжительной работе насосного оборудования возникает риск перегрева. В современных моделях насосных станций имеются специальные датчики, которые при перегреве могут остановить работу оборудования. Когда под воздействием холодной воды прибор внутри бака остывает, то работа установки продолжается.

Если владелец постоянно проживает в доме и использует насосную станцию в зимнее время, то в этом случае установка насоса может производиться только в помещении. Температура в нем должно быть выше 0 градусов, иначе это приведет к замерзанию воды и выходу станции из строя.

При создании системы водоснабжения нужно не только правильно выбрать насосную станцию, но и грамотно проложить трубы. Водопровод должен проходить ниже уровня промерзания почвы. Если источником воды на участке выступает колодец, то перед созданием системы водоснабжения необходимо выполнить его утепление.

1 Из чего состоит насосная станция?

Насосные станции для скважины состоят из следующих функциональных элементов:

  1. Водяной насос.

В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.

К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.

Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».

Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.

  1. Гидроаккумулятор

Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром

Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.

Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).

Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.

  1. Реле давления

Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).

Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.

  1. Манометр

Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.

Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».

Подключение поверхностного насоса к гидроаккумулятору

Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.

Особенности гидроаккумуляторов в насосных системах

Баки, используемые для накопления воды в системе, могут быть разного объема. Чаще всего это гидроаккумуляторы емкостью от 20 до 100 литров. Эти элементы обязательно имеют два отверстия, через которые удается поддерживать давление сети в период отключенного состояния насоса.

Конструкцией бака предусмотрено наличие резиновой прокладки. Она растягивается при движении воды. При выключении насоса мембрана способствует транспортировки воды в сеть. Это происходит за счет силы сжатия. Этот процесс описывает поддержания нужного давления. В результате вы получаете бесперебойную работу сантехнических приборов.

Виды насосных станций водоснабжения

Известные конструкции водоснабжающих станций различаются между собой по ряду показателей, в связи, с чем выбор наиболее подходящей конструкции должен учитывать в первую очередь круг решаемых задач.

По типу расположения эжектора

  • Конструкции с вмонтированным эжектором дают возможность забора воды из источника, глубина которого не превышает 8 м. Такие установки обладают невысокой мощностью и способны обеспечивать слабый напор водяного столба, однако такая станция устойчива к попаданию воздуха в систему. Особенностью устройств этого типа является избыточный шум, в связи с чем, рекомендуется выполнять их монтаж в специально отведенном пространстве колодца (кессоне) или в отдельном сооружении.
  • Схема с использованием выдвижного эжектора характеризуется способностью обеспечивать подъем воды с глубины 50 м, при этом всасывающее устройство заглубляется в толщу воды. Учитывая низкий уровень шума, создаваемый при работе агрегата, существует возможность монтажа устройства в пределах дома. Такие аппараты хороши при большой глубине скважины, поскольку обеспечивают хороший напор при сравнительно малых затратах энергии. Однако, при всасывании часто происходит вовлечение в конструкцию частиц пыли и грязи, что приводит к засорению эжектора и его быстрой поломке. Производительность таких станций находится в прямой зависимости от глубины погружения аппарата.

По типу водозабора:

  • Поверхностные станции, монтируются над уровнем земли, забор воды осуществляется при помощи заглубленного шланга, имеющего небольшой диаметр. К достоинствам такой схемы следует отнести возможность быстрого выполнения ремонтных операций и простоту использования агрегата. Критичным параметром для таких устройств является глубина источника, которая не должна превышать 9м. Кроме этого, вихревые насосы такого типа чувствительны к воздействию влаги и морозам, что необходимо предусматривать при выборе места для их установки с учетом уровня производимого ими шума. К весомым преимуществам таких механизмов, можно отнести меньшую цену, которая компенсируется большими затратами энергии по отношению к насосам погружного типа.
  • Устройства погружного типа заглубляются в источник, что не отражается на их работе, поскольку все узлы насоса смонтированы в корпусе из водонепроницаемого материала. Эти механизмы способны обеспечивать надежную подачу и хороший напор при заглублении существенно ниже уровня 10м. К их преимуществам относится простота монтажа и экономичность, однако их стоимость превышает конструкции поверхностного типа.

По типу накопительной емкости:

  • Механизмы, оборудованные накопительным баком емкостью до 100л, представляет собой резервуар, монтируемый на поверхности чердака в который насосом нагнетается вода до заполнения объема конструкции. После этого, вода поступает свободным током по трубопроводам и расходуется по мере необходимости, причем насосы включаются при полном опустошении емкости. Не очень высокая популярность этих устройств объясняется тем, что наряду с экономичностью, схема обладает массой недостатков, среди которых большой объем занимаемого пространства, слабый напор в системе и наличие риска затопления дома.
  • Схемы, предусматривающие наличие мембранного бака или гидроаккумулятора, отличает возможность регулировки давления, что дает возможность монтажа накопительного резервуара в подвале или специально оборудованном помещении. Система отличается герметичностью, широкой линейкой выпускаемых конструкций, что позволяет выбрать достаточно компактную модель. С другой стороны, при нормальном напоре, емкость накопительного бака редко превышает 30л, кроме того, такие механизмы имеют ощутимо большую стоимость по сравнению с предыдущим вариантом. Современные типы гидроаккумуляторов обеспечивают защиту насоса от частых включений, при этом такая схема, предусматривающая использование автоматического контроля при выборе объема емкости ориентируется на дебет источника.

По типу насоса:

  • Колодезные насосы некритичны к качеству проходящей через них воды, однако обеспечивают меньшую производительность по сравнению с устройствами погружного типа.
  • Центробежные погружные механизмы обеспечивают хороший напор воды, однако чувствительны к наличию примесей и чистоте воды в источнике.

Приведенная классификация свидетельствует о наличии большого разнообразия схем системы водоснабжения. Основными ориентирами при выборе между ними является производительность скважины, потребляемая мощность установки и удобство использования той или иной схемы.

С чего начать сборку и установку водяной станции

После завершения обустройства скважины владелец дома получает технический паспорт. Здесь присутствуют характеристики источника – протяженность, расстояние до водоносного слоя, давление водяного столба, предполагаемый объем добываемой воды.

Эти данные используют при составлении схемы подключения насосной станции к скважине. Зная число точек забора и объема воды, можно вычислить требуемую производительность оборудования.

Не менее важными показателями считают давление воды в трубопроводе. С учетом имеющихся данных рассчитывают рабочие точки установки. Эта характеристика помогает правильно выбрать мощность насоса.

Видео инструкция по сборке насосной станции с погружённым насосом:

Инструкция по сборке водопроводной станции с поверхностным насосом:

Выбор типа оборудования


Подключение поверхностного эжекторного насоса

Для скважин на песок глубиной до 20 метров можно брать поверхностный насос. Он способен поднимать воду с уровня до 9 метров. Увеличить производительность агрегата можно выносным эжектором. В этом случае вода будет забираться с глубины до 18-20 метров, но при меньшей мощности оборудования.

Для глубоких скважин стоит купить погружной насос. Лучше всего глубинный. Устройство имеет вид колбы, которую размещают в обсадной колонне в метре от дна. Отличными характеристиками пользуется датский насос Грундфос, цена которого варьируется в зависимости от глубины погружения.

В остальном оборудование подбирают по таким техническим параметрам:

  • мощность;
  • производительность;
  • напор;
  • стоимость.

Выбор труб


Водопроводные полиэтиленовые трубы

Для устройства водопровода нужно закупить трубы на внешнюю и внутреннюю магистраль. Наружную линию лучше прокладывать при помощи ПНД изделий. Они не боятся температурных перепадов, статического и динамического давления грунтов. Имеют гладкую внутреннюю поверхность, что обеспечивает нормальный ток воды.

Варианты подключения станции


Подключение насоса через скважинный адаптер

Подключать насосную станцию к трубопроводу можно двумя способами:

  • Через скважинный адаптер. Это устройство, которое является своеобразным переходником между водозаборной трубой в шахте источника и тубами водопровода снаружи. Благодаря скважинному адаптеру удается сделать вывод магистрали из гидротехнического сооружения сразу ниже точки промерзания грунта и при этом сэкономить на устройстве кессона.
  • Через оголовок. В этом случае придется позаботиться о качественном утеплении верхней части источника. Иначе в минусовые температуры здесь будет образовываться наледь. Система перестанет работать или порвет в одном из мест.

Подключение насосной станции (двухтрубная схема)

На начальном этапе собирается эжектор, представляющий собой отдельный узел, изготовленный из чугуна, с тремя выходами для подключения трубопровода.

  1. Сначала монтируем на эжекторе (в его нижней части) фильтр-сетку, которая предохраняет насосное оборудование от выхода из строя при попадании мелких камней или песка из скважины или колодца.
  2. В верхней части эжекторного узла монтируется раструб из пластика, к которому присоединяется сгон с сечением 3,2 см. Возможно, вам придется монтировать одновременно несколько сгонов для того, чтобы выйти на сечение водопроводной трубы.
  3. На окончании сгона монтируем муфту, которая обеспечит переход на пластиковый трубопровод. Обычно такая муфта изготавливается из бронзы.

Схема подключения эжекторного узла

При соединении элементов обращайте особое внимание на герметичность соединений. Конечно, течь в колодце или в скважине не доставит вам эстетических неудобств, однако, забор воздуха в негерметичных соединениях может привести к нестабильности в работе системы и значительному снижению ее мощности. Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками

Резьбовые соединения уплотняются специальной пастой, фум-лентой, льняной обмоткой или резиновыми прокладками.

Обеспечение герметичности резьбовых соединений в водопроводе

При вводе труб водоснабжения в кессон или в другое место установки станции насосного оборудования, необходимо обеспечить их некоторый запас по длине. После вывода труб начинаем подключать станцию насосного оборудования к трубопроводам из скважины.

  1. На обсадной трубе пробуренной скважины устанавливаем оголовок.
  2. Выясняем глубину опускания труб в водную скважину. Для этого опускаем в пробуренную шахту любой твердый длинный предмет. Уровень размещения входного патрубка станции насосного оборудования должен отстоять от дна скважины примерно на метр, чтобы не засасывать песок, ил или камни со дна.
  3. Присоединяем к эжекторному узлу трубы из полиэтилена. Длина трубы должна быть равна сумме расстояния от устья скважины до насоса и глубины скважины (минус один метр).
  4. На оголовке скважины монтируем колено с поворотом на 90 градусов.
  5. Просовываем сквозь прямое колено пластиковые трубы, ведущие к эжекторному узлу (после окончания монтажа пространство между внутренней частью колена и трубопроводами можно заполнить монтажной пеной). В прямом колене трубы могут быть как изогнуты, так и соединены переходниками с углом поворота в 90 градусов.
  6. Опускаем эжекторное устройство на требуемую глубину. Выверить правильность глубины установки эжектора можно по отметке, которую мы ранее сделали на трубопроводе.
  7. Фиксируем на вершине обсадной трубы самодельный оголовок, который у нас состоит из колена трубы, повернутого под углом 90 градусов. Закрепить «оголовок» на обсадной трубе скважины можно специализированным скотчем для сантехники с армированием.

Самодельный оголовок для скважины

Выводим водопроводные трубы до дома. Возможно вам придется обеспечивать повороты. Вход водопроводных труб через фундамент должен быть расположен ниже линии промерзания грунта. Выведенные трубы подключаются к водному патрубку насоса в составе станции. Соединение трубопроводов производится при помощи гаечного или разводного ключа.

Фиксация резьбовых сантехнических соединений

На верхней части насоса в составе  станции оборудования обычно имеется заливное отверстие. Оно необходимо для того, чтобы перистальтический насос не запускался «насухую». Заливка воды осуществляется только при первоначальном пуске или при пуске после длительного простоя.

Заливная горловина в станции насосного оборудования

Перед пуском станции насосного оборудования проверьте показатели рабочего давления в гидроаккумуляторе. Обычно оно составляет 1,2 — 1,5 атмосферы. Увеличить показатели рабочего давления можно обычным автомобильным насосом. Для подкачки на аккумуляторах давления в системах водоснабжения имеется специальный ниппель.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
