Саблевидная фреза и ее сборка
Перед сборкой фрез на мотоблок нужно хорошо разобраться с понятием мотокультиватор. Это сварная рама из труб диаметром не менее 23 мм с установленным на ней баком для топлива и двигателем. Они закреплены на раме кронштейнами. Двигатель иначе называется силовым агрегатом. Он оснащен коробкой перемены передач и механизмом сцепления. Каждая марка культиватора имеет свой силовой агрегат с различной мощностью.
Чаще всего фреза имеет саблевидную форму. Такая схема в наши дни самая популярная, поэтому и называется еще стандартной. Эффективность ножей в виде сабли доказана многими годами использования на различных по составу почвах. Установка таких фрез на мотоблок позволяет выполнять множество работ. Прочность ножей, сделанных из углеродистой стали, очень высока. Конструкция фрезы разборная. Каждый нож проходит в процессе изготовления термозакалку токами высокой частоты.
Виды колес
Сам по себе мотоблок — тяжелая груда железа. Чтобы было удобно его перемещать с одного места на другое, нужны колеса. Причем, если подобрать плохое дополнение к устройству, оно не сможет полностью функционировать и будет бесполезно. Всего известно 2 вида круглых приспособлений для перемещения:
Первый вариант оснащен глубокими протекторами для езды по грунтовой дороге. Обычно пневмоколеса из резины идут в комплекте при покупке мини-трактора. Второй вариант — металлические колеса с грунтозацепами, чаще всего используются для качественной работы на полях и пастбищах.
Стоит отметить, что оба варианта отлично походят для вспашки земли. Единственным минусом может стать случай, когда эти колеса не подошли по размерам во время покупки или попытка поменять их, когда старые уже износились, ведь отдельно они могут просто не продаваться.
Использование мотокультиватора обычно необходимо для разрыхления земли. Маленький агрегат способен вспахать землю, посадить урожай, обрабатывать посаженное до определенного времени и потом собрать его, ведь человек приобретает мотоблок, чтобы его эксплуатировать максимально.
Если вы решили купить резиновый вариант, первое, на что нужно обратить внимание — это для чего именно будет использоваться устройство. Например, для вспашки следует покупать колеса широкого типа
Они также подойдут при выкапывании посаженного картофеля.
Лучше всего покупать приспособления общим диаметров более 400 мм и шириной не менее 200 мм. Это будет оправдано, прежде всего, при посадке той же картошки или других видов овощей.
Очень важно, чтобы была соблюдена точная дистанция между ними. Оптимальное расстояние должно составлять 70 см
Это необходимо для того, чтобы не возникли затруднения при передвижении агрегата между рядами.
Для обрабатывания уже посеянных культур очень хорошо подходит узкий вариант колес, которые не повредят посадки при обработке. Помните, что основная задача мотокультиватора — это избавиться от ненужных сорняков, а не от самого урожая.
Они отлично подойдут для любых видов мотоблоков и культиваторов.

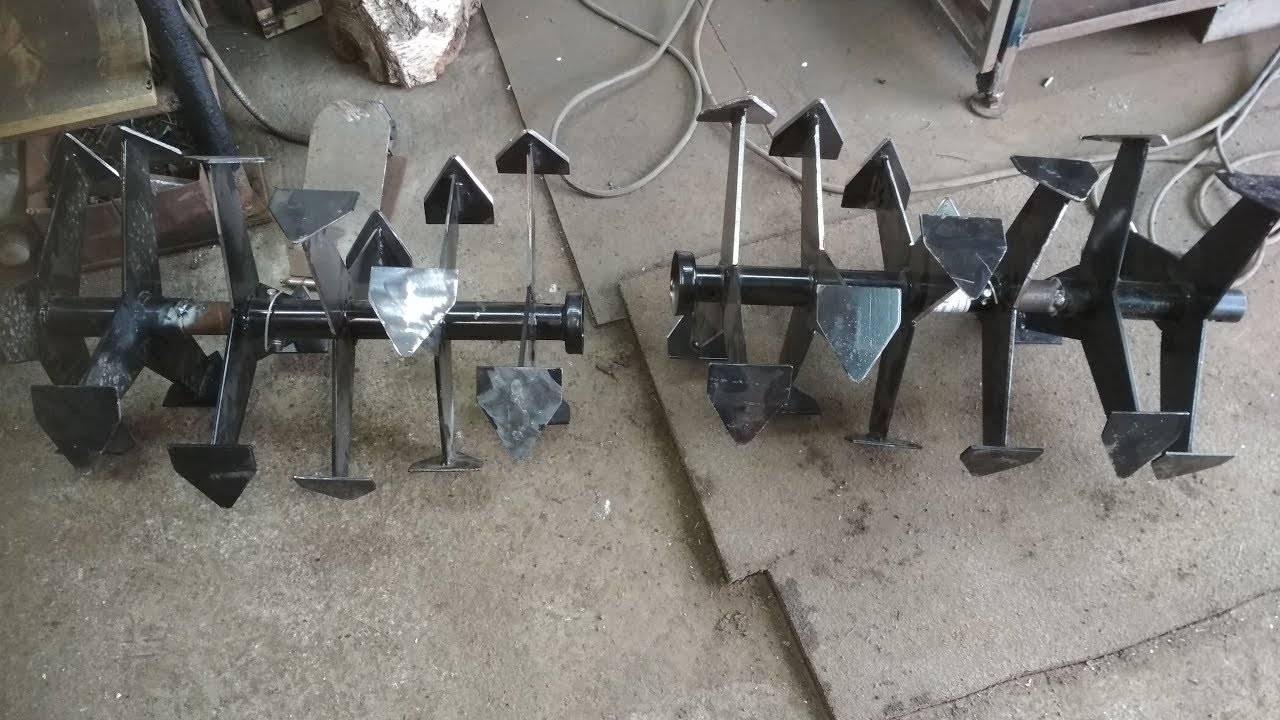

Собираем «гусиные лапки» своими руками
Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.
Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.

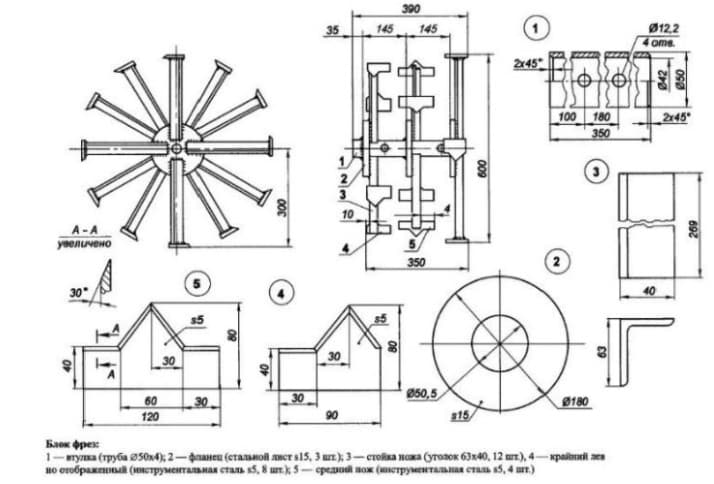

При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:
- втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
- фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
- стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
- лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).
Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.
Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.
Какие фрезы лучше
Насадки саблевидного типа подходят для любого грунта. Для участков с камнями и большими корнями рекомендуют использовать навесные механизмы с высокими эксплуатационными показателями. В активных фрезах ножи не ломаются из-за качественного материала изготовления. Режущие элементы характеризуются максимальной надежностью, прочностью и долговечностью. Установка фрез производится на культиваторы.
Гусиные лапки отличаются большой проходимостью фрезы по целине, нетронутой сельскохозяйственной техникой, в результате чего грунт легко и быстро обрабатывается, тщательно измельчается земляной ком, перемешивается на глубине 30-40 см. Они удобны для обработки земли каменистого и твердого типов, борьбы с сорняками и устанавливаются как на мотокультиваторы, так и мотоблоки.
Недостатком орудия является меньшая прочность. В процессе эксплуатации ножи необходимо постоянно осматривать на наличие повреждений и ремонтировать. Материал гусиных лапок имеет не такие высокие прочностные характеристики, как легированная или высокоуглеродистая сталь, тем не менее хорошо поддается сварочным процессам. При поломке или трещине режущих элементов изделие можно отремонтировать в домашних условиях с минимальными затратами. Это качество является главным преимуществом при выборе фрезы.
Основное предназначение и типы фрез
В сельском хозяйстве мотоблоки уже давно занимают лидирующие позиции по эксплуатации, отличаясь быстрой обработкой земли и возможностью автоматического сбора урожая. Каждая модель, независимо от страны производителя, включает дополнительные силовые установки. Как правило, их вполне хватает для качественной работы на любых участках, и необходимости самостоятельно изготавливать фрезы для мотокультиватора практически нет. Но бывают ситуации, когда возможности купленного агрегата, не соответствуют российским реалиям.
Простой пример: не все западные производители учитывают глубину почвы в других странах, специфические зерновые культуры, погодные условия и прочие моменты, которые могут усложнить процесс работы и увеличить вероятность быстрой поломки.
В таких случаях всегда можно купить дополнительную фрезу под конкретно свой участок или же изготовить её своими руками. Стоит отметить, что во многих случаях самодельные детали работают гораздо эффективнее, нежели заводские! Визуально любая фреза выглядит следующим образом: две части модуля со специальным набором почвообрабатывающих ножей крепятся на колёсную базу, а затем регулируются так, чтобы одна конструкция не мешала работать другой. Благодаря этой простой технологии мотоблок получает возможность самостоятельно передвигаться по территории и заниматься обработкой.
Стоит отметить, что существует второй тип навесных фрез, работающий при помощи вала отбора мощности. Такие установки крепятся сзади основной конструкции, и часто встречают на таких моделях, как МТЗ, Прораб, Агро и других. Несмотря на разницу в установке, все типы фрез изготавливаются по одинаковой схеме.
В зависимости от вида эксплуатации, дополнительные устройства могут слегка отличаться друг от друга. Главным предназначением фрез является уничтожение сорняков и выравнивание земной поверхности участка, но параллельно они могут выполнять и другие задачи. Например, заворачивать удобрения, перерабатывать почву или даже удобрять её при помощи специальных приспособлений. Давайте подробнее рассмотрим, какие типы фрез встречаются чаще всего.
Как собрать правильно фрезы на мотоблок?
Для создания фрез требуются следующие инструменты:
- Ось ротора необходимой длины. Она может быть разделенной на две части, если нужно собрать фрезу из двух блоков.
- Короткая ось.
- Редуктор с фиксаторами.
- Левые и правые ножи.
- Болты, шайбы, гайки.
Сбор конструкции не занимает более часа, но здесь важно установить ножи таким образом, чтобы они не мешали вращениям
- Длинная роторная ось оборудуется ножами под углом 30 градусов.
- Необходимо объединить по четыре ножа на одном блоке, закрепив их к редукторам.
- Далее проверяется правильность конструкции и подтягиваются все крепежные элементы.
Какие фрезы лучше для мотоблока: саблевидные или «гусиные лапки»
Выбирая вариант почвофрез для своего агрегата, следует исходить из особенностей грунта. Безусловно, саблевидные ножи легко справятся с культивацией ранее возделываемых почв. Что касается обработки целинных участков или земель, густо заросших травами, базовые заводские фрезы порой не слишком хорошо справляются с нагрузкой из-за недостаточно высокого качества материалов и сборки (болтовых и сварочных соединений). Обработка тяжелого грунта такими фрезами — довольно тяжелая нагрузка как на мотоблок, так и на его оператора. Гораздо легче со своей задачей справляются покупные или самодельные фрезы с ножами, изготовленными из качественного металла.
Что касается варианта фрезы «гусиные лапки», на мотоблок можно установить желаемое количество секций, регулируя его производительность под нужды собственного хозяйства и мощность агрегата. Такой тип оборудования легче справляется с твердыми грунтами и остатками растительности и обеспечивает более легкую управляемость устройством в процессе работы. Многие пользователи отмечают именно эту конструкцию как оптимальную, с точки зрения практичности и надежности.
Самодельная фреза
В большинстве случаев почвофреза изначально входит в комплект мотоблока МТЗ. Но многие владельцы мотоблоков предпочитают использовать на своих двухколесных помощниках инструмент, сделанный своими руками.
Основным преимуществом таких самодельных инструментов является то, что ширина их захвата изначально подгоняется под особенности того участка, который ей предстоит обрабатывать. Однако при сборке такой самоделки нужно быть предельно внимательным, поскольку малейшая ошибка при ее сборке приводит во время эксплуатации к изменению оси тяжести мотоблока – его все время будет тянуть влево или вправо.
Для изготовления самодельной фрезы понадобится:
- Металлическая труба диаметром 40-42 мм;
- Рабочие ножи для рыхления почвы;
- «Болгарка»
- Сварочный аппарат.
Для изготовления рабочих ножей чаще всего используются старые рессоры от легковушки, хотя подойдут и любые стальные пластины подходящей толщины. В соответствии с чертежом, такие детали нужно вырезать по размерам, изогнуть и заточить в одном направлении. Затем сваркой приварить их с разных сторон к стальной трубе и фреза фактически готова. Остается только с помощью сцепки присоединить ее к мотоблоку и – легкой и продуктивной ей работы.
Разновидности
Классификация фрез для мотоблока происходит по нескольким признакам. Так, по месту расположения они могут быть боковыми и навесными. Первые устанавливают на колёсные приводные валы с обеих сторон относительно силового блока. При таком размещении фрезы играют роль колёс, приводя мотоблок в движение. Второй способ размещения предполагает их установку сзади мотоблока и работу от вала отбора мощности. Такое расположение наиболее характерно для большинства современных мотоблоков, включая такие известные бренды, как «Целина», МТЗ и «Нева».
Вторым критерием классификации фрез является их конструктивное исполнение. По данному признаку различают 2 вида: саблевидные (активные) фрезы и «Гусиные лапки».
Саблевидные фрезы
Входят в базовую комплектацию мотоблока и являются наиболее популярными среди фермеров. Фрезы обладают разборной конструкцией, что делает их установку, обслуживание и транспортировку очень удобными и простыми. Активная фреза выполнена в виде блока, включающего в себя четыре режущих механизма, расположенных друг относительно друга под прямым углом. Крепление ножей осуществляется с помощью болтов, шайб и гаек, а число блоков с каждой из сторон привода может составлять 2-3 и более штук. Сварка при изготовлении фрез не используется. Это обусловлено особыми свойствами высокоуглеродистой стали и её невосприимчивостью к такому способу соединения.
Ножи, из которых состоит фреза, устроены довольно просто и представляют собой стальные полоски, изогнутые на краях. Причём в блок их собирают таким образом, чтобы загибы в одну сторону чередовались с загибами в другую. Благодаря форме ножей, напоминающей саблю, активные фрезы часто называют саблевидными. Такая конструкция в сочетании с высокой твёрдостью и прочностью материала позволяет использовать данный вид оборудования при распашке целинных земель и тяжёлых грунтов с большим содержанием камней и корней.
Навесные фрезы «Гусиные лапки»
Эти фрезы имеют цельную неразборную конструкцию, благодаря чему отличаются высокой прочностью и продолжительным сроком эксплуатации. С их помощью можно не только эффективно обрабатывать каменистые и глинистые почвы, но и бороться с мелкими сорняками, а также производить глубокое рыхление грунта. Стандартные модели заводской сборки имеют довольно компактные габариты: 38 см в длину, 41 в ширину и 38 в высоту, вес конструкции при этом равен 16 кг.
Своим названием данный вид обязан особенностям конструкции ножей, которые представлены в виде заострённых треугольных пластин, расположенных на краях стальных прутов, и отдалённо напоминающих по своей форме гусиные лапки. Число режущих элементов может быть разным – от 4 штук в заводских моделях и до 8-10 в самодельных образцах.
С увеличением количества ножей качество обработки почвы заметно возрастает, однако, и нагрузка на двигатель также становится намного больше
Поэтому при самостоятельном изготовлении лапчатых фрез необходимо принимать этот факт во внимание и не переусердствовать. Максимальная скорость, с которой может двигаться мотоблок, оснащённый фрезами «Гусиные лапки», составляет 5 км/ч, что соответствует средней скорости взрослого человека. В связи с этим управлять такой техникой довольно удобно и комфортно
Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации
В связи с этим управлять такой техникой довольно удобно и комфортно. Материалом изготовления фрез является низкоуглеродистая сталь средней плотности, из-за чего при работе с проблемным грунтом ножи нередко подвержены поломкам и деформации.
Разновидности
Применяются несколько типов и форм этого почвообрабатывающего инструмента. Разберем все виды более подробно, т.к. сборка отличается в зависимости от вида фрез.
Саблевидные
Саблевидные, или сабельные фрезы – самый распространенный, классический тип. Именно они используются на большинстве мотоблоков. Об их прочности и практичности говорит то, что они же используются на мощной сельхозтехнике для обработки больших полей.
На фото – классический вариант:
Обладают рядом преимуществ, такими как сменные лопасти. При желании можно снять одну лопасть, наточить, выправить или заменить на новую. Крепление организовано на болтах.
Геометрия каждой лопасти и их расположение относительно друг друга рассчитаны наилучшим образом для того, чтобы режущие кромки входили в грунт легко и проходили его без лишних нагрузок на трансмиссию и двигатель. Вместе с тем земля эффективно рыхлится, поднимается и перемешивается. При этом нет пропусков в виде полос необработанной земли. Вся обрабатываемая полоса перекрывается полностью режущими кромками левых и правых ножей.
Фрезы выполнены из специальных прочных сплавов, прошедших термическую обработку (закалку). Они не хрупкие, в некоторой мере могут выдержать, обходя, например, камень.
У разных производителей качество сплава сильно отличаются.
Гусиные лапки
Эта разновидность конструкции появилась много лет назад, как самодельная, выполненная своими силами для своих нужд. Затем её заметили, и после некоторых доработок такой вид фрез начали выпускать в заводских условиях для мотоблоков.
Плюсы такого варианта в сравнении с классическим:
острые наконечники легче входят в грунт, что важно при обработке тяжелых, плотных и пересохших, окаменевших грунтов. Мотоблоку работать с ними значительно легче;
трава и корни также могут наматываться на них, но меньше, чем на сабельные
Стойки здесь прямые, а не согнутые. Часть волокон проскакивает между них.
Минус такого варианта может быть только в некачественном заводском исполнении каждого конкретного изделия. Приваренные треугольные резцы могут отваливаться. Если узел сделан как неразборный, при безнадежной поломке одной фрезы, придётся менять весь узел.
Спиральные
Конструктивно это разновидность «гусиных лапок».
Отличие от обычного варианта:
- полукруглая форма несущих стоек;
- прямоугольная форма резцов.
Преимущества и недостатки те же, что и у вышеописанных «гусиных лапок». Есть особенность – из-за малой площади резцов могут быть пропуски, не вся площадь подрезается и рыхлится.
Собираем «гусиные лапки» своими руками
Если имеющиеся почвофрезы по каким-то причинам не устраивают или пришли в негодность, альтернативой покупным приспособлениям могут стать роторные фрезы для мотоблока, изготовленные своими руками. Задача эта не представляет особой сложности и при этом имеет преимущества в виде желаемой степени надежности конструкции и ее особенностей, повышение эффективности обработки земель и, конечно, экономии средств на покупку готового приспособления.
Самый простой способ изготовления — изучить конструкцию фрез промышленного производства и схемы, как собрать фрезу, после чего создать аналог с внесением желаемых корректив, если они требуются. Имеет смысл нарисовать чертежи для сборки, учитывающие необходимые параметры и требования к устройству.
При сборке «гусиных лапок» самодельная конструкция включает в себя следующие части:
- втулка (может быть изготовлена из трубки, имеющей диаметр 50 мм);
- фланец (изготавливается из толстого листа стали, может быть круглым или квадратным, что легче в исполнении);
- стойки для ножей (легко изготовить из стального уголка, профиля, автомобильной рессоры);
- лезвия (оптимальный материал — инструментальные сплавы; подходят рессоры от автомобилей).
Фрезы для мотоблока можно как изготовить самому так и приобрести в магазине Ножи привариваются к стойкам, которые, в свою очередь, фиксируются к фланцам, а фланцы — к втулке. Иногда для соединения используются болты, но практика показывает, что гораздо надежнее использовать сварочное соединение.
Чтобы предотвратить преждевременный износ ножей при обработке особо сложных и дернистых грунтов, рекомендуется в конструкции предусмотреть облегчение нагрузки за счет дополнительной установки ограничительных колесиков по бокам устройства. Это несколько усложняет процесс обработки, поскольку возделывается только верхний слой грунта, после чего требуется демонтаж ограничителей и повторная обработка.
Дополнительные советы и предупреждения
Можно отметить несколько основных моментов:
- Перед каждой эксплуатацией проверяйте надежность всех крепежных соединений. При необходимости отрегулируйте их.
- Нужно проверять уровень масла в редукторе – если его достаточно, то нужно долить до оптимальной отметки.
- Только что купленная фреза должна пройти предварительную подготовку, которая заключается в своеобразной обкатке в течение пары часов. После этого можно приступать к полноценной работе.
- Внимательно изучите инструкцию, чтобы правильным образом установить ножи фрезы.
- После каждой эксплуатации, нужно производить очистку фрезы от грязи, пыли и остатков растительности.
- Если вы не планируете пользоваться устройством продолжительное время, то следует снять с него шарнирную муфту. Ножи, в таком случае, лучше всего смазать маслом.
Ремонт
Кстати, если у вас случилась какая-либо поломка, то приобрести запчасти на фрезу на минитрактор не составит особого труда. В интернете достаточно много специализированных магазинов, поставляющих не только готовые агрегаты, но и комплектующие к ним.
Учитывая, что нагрузка на рабочие элементы устройства достаточно сильная, вероятность таких поломок достаточно высокая. Выйти из строя могут режущие элементы вала, что приведет к замене ножей на новые.
Кроме того, может понадобиться замена подшипников и шестерней, поэтому нужно готовить себя к незапланированным покупкам заранее.
Устройство
Фреза для минитрактора представляет собой довольно простое устройство, в которое входит несколько рабочих узлов. Вот их список:
- опорная рама с колесами;
- основной вал;
- режущие элементы, которые располагаются на валу;
- редуктор;
- защитный кожух.
Устройство
Однако, кажущаяся простота довольно обманчива, ведь данное оборудование обладает очень высокой эффективностью и многофункциональностью. В частности, такое устройство способно заменить борону, плуг и культиватор в одном лице.
Сам же принцип её работы следующий. При движении минитрактора, ведущие колеса фрезы передают крутящий момент на вал с режущими элементами. Эти ножи поднимают верхний слой земли, а затем переворачивают её. Принцип тот же, что и при ручной перекопке огорода с помощью лопаты, но более качественный и эффективный.
Само усилие, обеспечивающее запуск движения вала с ножами, передается от основного двигателя на редуктор почвофрезы через вал отбора мощности. Сам редуктор передает крутящий момент на основной вал, на котором располагаются режущие части фрезы.
Посредством редуктора также можно менять скорость вращения вала, увеличивая или уменьшая её.
Роль кожуха также вполне понятна – она предотвращает рабочие узлы устройства от попадания на них пыли и грязи.
Активная фреза для мотоблока своими руками
Обычно активная фреза для мотоблока продается в комплекте к мотоблоку. Но иногда нужно выполнить работу, используя специализированные фрезы, которые нигде не продаются. В этом случае необходимо изготовить фрезы для мотоблока самому.
В этом случае можно пойти двумя путями: сделать фрезу самостоятельно или заказать изготовление у мастера. Первый вариант довольно трудоемкий. Но на изготовление фрезы будет потрачено немного времени и денег, на стоимость материалов.
Второй вариант имеет ряд достоинств: наличие у мастера всех необходимых инструментов и материалов, и в результате фреза будет более практична.
Вначале необходимо продумать функциональность и конструкцию фрезы. Чтобы это сделать, следует ознакомиться с аналогами. Для достижения максимальной функциональности и безопасности, необходимо учитывать все детали конструкции. Если этого не учитывать, то фреза не будет делать необходимую работу, и вся работа по ее изготовлению окажется пустой тратой времени. Подготавливать необходимые материалы нужно после того, как подготовили чертежи. Если конструкция фрезы содержит фигурные или победитовые элементы, их изготовление заказывается в мастерской. А другие элементы покупаются в магазине или используются те, которые есть.
После того, как все детали изготовлены, необходимо собрать нормально работающую фрезу, что не каждому под силу. Сборка должна идти строго по чертежам, без всяких отклонений в конструкции. В ином случае фреза будет постоянно уходить в сторону, что очень усложнит работу.
После того, как фреза собрана, нужно провести тестирование ее работы. При возникновении потребности, переделываем фрезу, чтобы она выполняла нужную работу.
Эксплуатация
Если ваша уникальная модель устройства предполагает наличие фигурных деталей, лучше предварительно заказать их у мастера и не тратить на это дополнительного времени. Все остальные элементы продаются в магазинах или же могут быть изготовлены вручную.
Важно: чтобы продлить жизнь самодельной фрезы, необходимо при запуске мотоблока держать её на поверхности грунта, и только после начала работы медленно опустить. Итак, отвечая на вопрос, какие фрезы лучше собрать, необходимо учитывать особенности конкретного участка и условия работы
С точки зрения простоты изготовления, активные фрезы считаются более привлекательными, но зато почвенные лучше справляются с проблемными грунтами. Самодельное приспособление однозначно будет работать лучше заводского, так как ни один инженер не знает, какой именно участок вы будете обрабатывать. Процедура изготовления фрезы для мотоблоков своими руками потребует определённого количества времени и сил, но, поверьте оно того стоит и результат не заставит себя долго ждать!
Итак, отвечая на вопрос, какие фрезы лучше собрать, необходимо учитывать особенности конкретного участка и условия работы. С точки зрения простоты изготовления, активные фрезы считаются более привлекательными, но зато почвенные лучше справляются с проблемными грунтами. Самодельное приспособление однозначно будет работать лучше заводского, так как ни один инженер не знает, какой именно участок вы будете обрабатывать. Процедура изготовления фрезы для мотоблоков своими руками потребует определённого количества времени и сил, но, поверьте оно того стоит и результат не заставит себя долго ждать!
Плюсы и минусы роторов

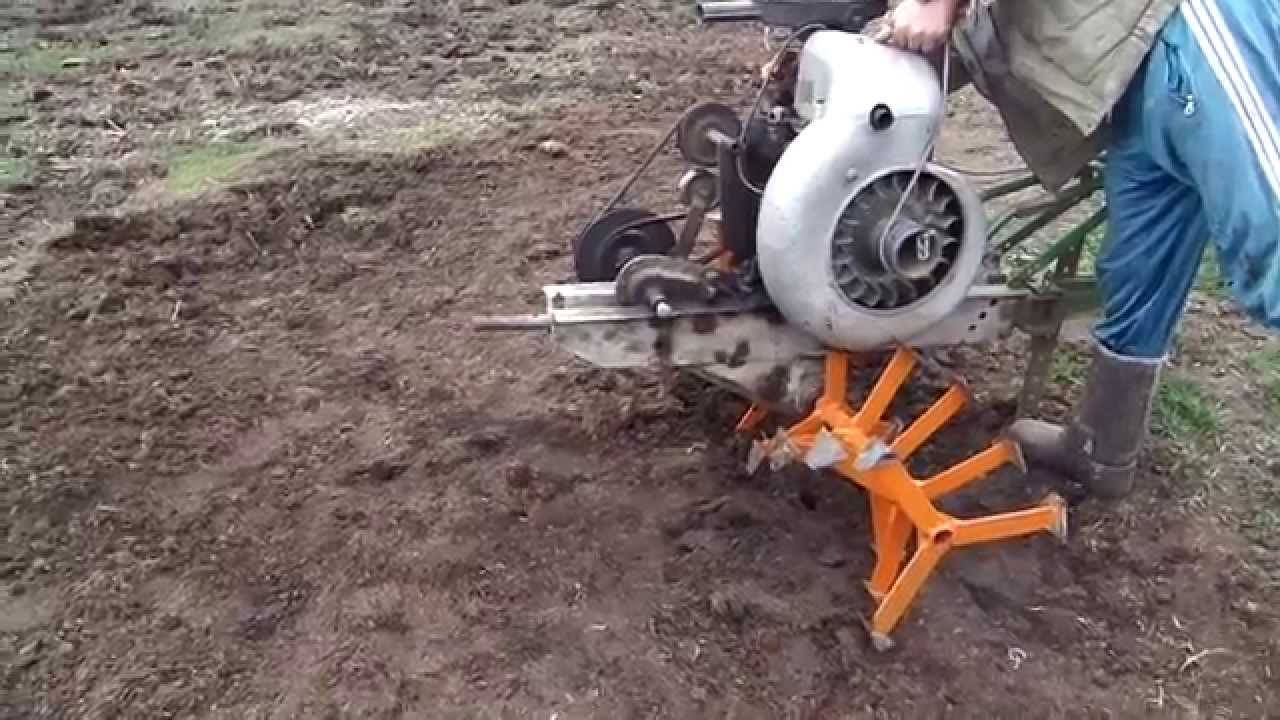

Первые сведения об активных роторах, которые с успехом заменяют фрезы для мотоблоков, появились совсем недавно. Однако за короткое время эта конструкция навесного оборудования стала популярной по нескольким причинам, среди которых:
- выравнивание поверхности участка (справляется не хуже шлейф-балки);
- рыхление верхнего слоя почвы (с успехом заменяет культиваторные лапы);
- раздробление крупных земельных комков в мелкую структуру (действует, как кольчато-рубчатые катки);
- подрезание с одновременным измельчением высокой травы, сорняков, стерни (не уступает дисковому лущильнику);
- тщательное перемешивание растительных остатков с почвой (превосходит фрезы).
Конструкция роторной бороны довольно сложная и по своей форме напоминает небольшую бочку. Несколько дисков (обычно три), посаженных на втулку, соединяются между собой изогнутыми по винтовой линии и заточенными с одной стороны ножами. Таким образом, кромки ножей в данном случае расположены не традиционным способом, а плашмя к поверхности почвы.
Принцип действия активного ротора объяснить несложно. Диски и поперечные пластины дробят крупные земляные комки на мелкие части. При этом первый нож нарезает почву пластами, а второй — измельчает эту «нарезку» и выравнивает землю.
Специалисты советуют использовать роторную борону:
исключительно вместе с сошником, чтобы активные роторы не зарывались в мягкую землю и «не катались» по поверхности тяжелой почвы за счет «притормаживания» минитехники;
активный ротор лучше всего подходит к профессиональным мотоблокам с шестигранными валами редуктора и специальным замком для крепления бороны;
при выборе навесного оборудования необходимо обратить внимание на размеры роторной бороны (не менее 30 см в диаметре и не более 70 сантиметров в длину).
В целом же это идеальный вариант навесного оборудования для послеуборочной и предпосевной обработки почвы, которую можно сочетать с осенней запашкой сидератов и весенним внесением в почву природных удобрений (например, навоза).
Самостоятельно сделать активный ротор для мотоблока довольно сложно, так как для винтового изгиба ножей и последующего закрепления поперечных пластин на дисках необходимо незаурядное мастерство или дорогостоящее оборудование. Кроме того, «самоделки», как правило, не отличаются хорошим балансом. Поэтому существует опасность разбить редуктор несбалансированным навесным оборудованием.
Поэтому народные умельцы в данном случае должны остановиться на доработке промышленных образцов или самого мотоблока. К примеру, некоторые мастера умудряются использовать роторные бороны на мотоблоках с круглыми валами редуктора. Владельцы такой минитехники дожидаются, когда входные отверстия на втулке бороны слегка разобьются и приваривают к отверстиям гайки, на которые в дальнейшем падает основная нагрузка.
2 Разновидности фрез для мотоблока — активные, гусиные лапки
Фрезы для мотоблоков могут быть двух разновидностей, это:
- Ножи типа «гусиные лапки»
- Активные (саблевидные).
Активные ножи максимально приспособлены для всех видов выполняемых работ. Их саблевидная форма считается наиболее популярной, а правильно собрать их своими руками достаточно просто.
Эффективность активных фрез подтверждалась результатами использования на протяжении десятков лет и в большинстве случаев, культиваторы комплектуются именно активными (саблевидными) фрезами.
Для изготовления такого навесного оборудования применяется высококачественная углеродистая сталь с высокой степенью прочности.
Активные ножи отличаются разборной конструкцией, сборка и установка изделий занимает несколько минут.
Сталь применяемая для создания активных фрез совершенно не совместима со сваркой, а для улучшения механической прочности изделий при производстве применяется так называемая термозакалка. Для усиления прочности готовое изделие подвергается обработке высокочастотным током.
Активная саблевидая фреза
Относительно недавно для мотоблоков стали использоваться фрезы «гусиные лапки». Такую модификацию рекомендуется применять для обработки сложных и твердых типов почв.
Именно такое подвесное оборудование применяется в сложных условиях неровностей и каменистых почв.
Конструкция таких ножей сплошная, что напрямую увеличивает прочностные характеристики изделий. Фрезы выпускаются со стандартными техническими характеристиками:
- ширина – 40 см;
- длина – 37 см;
- высота – 38 см;
- масса – 16 кг;
- допустимая рабочая скорость культиватора – 2-5 км/ч.
Такой инструмент имеет и свои недостатки – обычная углеродистая сталь не отличается высокими прочностными характеристиками. Нож необходимо подвергать регулярному осмотру, особенно при работе на глинистых почвах.
2.1 Особенности сборки фрез мотокультиватора
Перед тем, как начнется сборка лезвий, рекомендуется заранее подготовить чертеж будущего устройства и обзавестись необходимыми инструментами и материалами.
Если в процессе создания понадобятся фигурные компоненты, то имеет смысл заказать их у мастера кузнечного производства.
Прочие конструктивные элементы изготавливаются самостоятельно. Сборку нужно производить правильно, ориентируясь на существующий чертеж.
Если сборка будет происходить неправильно, то в процессе работы мотоблок может отклоняться от линии перемещения, что затруднит обработку земли. Лопасти фрезы вставляются в специальные гнезда и крепятся при помощи болтов.
Крепление фрезы к мотоблоку
При этом важно правильно размещать режущую грань лепестка. Он должна размещаться по ходу направления движения и острым концом вонзаться в почву. Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов
Дополнительная секция крепится к основной с использованием штифтов, а ограничительный металлический диск соединяется с каркасом с помощью болтов.
Подбирать количество лопастей рекомендуется с ориентировкой на мощность агрегата. Для сборки режущих лопаток можно использовать как одну, так и несколько осей.
При сборке фрезы с четырьмя лепестками следует соблюдать последовательность правого и левого ножей, размещающихся на крепежной пластине.
2.3 Делаем фрезы для мотоблока своими руками
Для самостоятельного изготовления фрезы для мотокультиватора необходимы следующие детали и инструменты:
- металлическая трубка с диаметром в 42 мм;
- сварочный аппарат;
- шлифовальная машина углового типа (болгарка);
Сборка агрегата своими руками позволяет точно подогнать его размеры под особенности отдельно взятого земельного участка.
Для создания хороших разрыхлителей для почвы можно использовать элементы бывших в употреблении пластин автомобильных рессор.
В процессе изготовления лопасти следует подогнать по размеру и согнуть под требуемым углом в одном направлении. Применяя сварочный аппарат нужно присоединить режущие элементы к заранее подготовленной трубке.
В процессе сборки можно заточить режущую кромку в направлении запланированного вращения агрегата. Далее готовая к работе конструкция стыкуется с узлом сцепки агрегата, а при пробном запуске выполняется необходимая регулировка.
Самодельная фреза
Конструкция типа «гусиные лапки» собирается из металлических элементов с диаметром не превышающим 500 мм.
Благодаря таким ограничениям в размерах инструмент сможет входить в землю на глубину в 250 мм

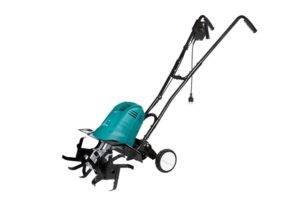

При эксплуатации стоит обратить внимание на то, чтобы ножи вонзались в землю последовательно. При этом стоит избегать рывков и ударов
