Как разобрать электропилу макита

Разбираем аккумулятор лопаткой или канцелярским ножом

Для тех, кто не привык работать киянкой и хочет, чтобы процесс разборки аккумулятора выглядел более тихим и щадящим, можно предложить воспользоваться небольшой металлической лопаткой или канцелярским ножом. Главное, чтобы они не имели острых краев, как крупная отвертка, которая легко может повредить пластмассу.

Вначале следует полностью пройтись ножичком по периметру всего блока, чтобы ослабить шов, и только после этого маленькой отверткой можно начать «подковыривать» гибкий пластик. Метод ничуть не менее кропотливый, чем первый, и, если человек недостаточно опытен, могут остаться повреждения на пластмассовом корпусе

Однако если работать максимально осторожно, есть возможность обойтись без «потерь» и в этом случае

https://youtube.com/watch?v=qbLx1w-b7Ac

Makita UC3520A искрят щётки Как поменять ротор Ремонт инструмента Цепная пила Макита

Не подается масло на цепь. Завоздушивание маслянного насоса.Электропила makita 4320 Масляный насос. Ремонт.

Читайте:

Конструкция каждой цепной электрической пилы является универсальной, и по этой причине все пилы строятся по одному, похожему принципу — по нему осуществляют свою работу и профессиональные цепные пилы и самые обычные модели

Кроме того, при разборке электрической пилы особое внимание стоит обратить на такой очень важный элемент в конструкции как звёздочка. Звёздочка является конструктивным элементом пилы и расположена в одной плоскости вместе с полотном; благодаря звёздочки начинается процесс вращения цепи, которая в результате и начинает саму распилку (с помощью специальных режущих резцов или зубьев)

В конструкции каждой электрической цепной пилы имеется специальный бак с ёмкостью в 500 мл, куда заливается цепное масло

После чего масло начинает распределяться по всей шине, а уже оттуда начинает передаваться к рабочей и направляющей звёздочке

В конструкции каждой электрической цепной пилы имеется специальный бак с ёмкостью в 500 мл, куда заливается цепное масло. После чего масло начинает распределяться по всей шине, а уже оттуда начинает передаваться к рабочей и направляющей звёздочке.

Во время разборки необходимо помнить, что электрический двигатель цепной пилы расположен в перпендикулярном положении пильной шине, так как при таком расположении наиболее приемлемым вариантом само осуществление передачи от вала двигателя к звёздочке будет является простым и эффективным.

Не остаётся без внимания при разборке и сцепление, которое выполняет функцию предохранения пилы от различных поломок. Само сцепление представлено в виде пакета, состоящего из пружинных конических шайб, которые сжаты и заклинены с верхней части при помощи пружинного стопорного конца. Кольцо при процессе разборки необходимо снять, но при этом на сжать каждую шайбу сцепления.

Цепная электропила является незаменимым инструментом для владельцев частных домов и дач. Ею можно обрезать ветки в саду, спиливать деревья, резать доски и другие материалы на древесной основе. Но какой бы дорогостоящий и надежный не был данный агрегат, придет момент, когда в нем появятся мелкие или крупные неисправности. Конечно же, серьезные поломки должны устраняться только в сервисном центре. Но мелкий ремонт цепной электропилы чаще всего можно выполнить собственноручно.

Как узнать электропила Makita оригинальная или подделка?

Как разобраться оригинальная электрическая пила перед вами или китайская подделка? Иногда нюансы настолько незначительны, что распознать фальсификат сможет лишь опытный владелец инструмента, что же делать обычному потребителю. пожелавшему приобрести определенную модификацию цепной пилы?

Предлагаем ознакомиться всего с двумя пунктами, которые помогут будущему владельцу электропилы исключить 100% фальсификат:

  1. Проверьте предлагаемую маркировку электропилы на официальном сайте изготовителя этой техники. Наличие дополнительных букв и цифр, или же полное отсутствие интересуемой модификации в электронном каталоге компании Makita будет говорить о 100% подделке.
  2. Не лишней будет проверка инструмента по штрихкоду — сочетания цифр точно укажут вам на страну-изготовителя, что бы там ни говорил продавец.

Устройство и принцип работы цепной электропилы

Прежде всего, стоит отметить, что электрическая цепная пила намного проще и удобнее в ремонте и обслуживании чем ее бензиновая родственница. Причин несколько:

  • Цепная пила имеет простую конструкцию.
  • Регулировка оборотов вращения ротора двигателя в электрической пиле осуществляется электроникой, поэтому в случае поломки достаточно просто заменить регулятор, а не разбирать и регулировать всю пилу.
  • Для диагностики поломок электрической части можно использовать обычный тестер.
  • Большинство деталей цепных электрических пил взаимозаменяемы.

Также схема компоновки цепной электрической пилы проще:

  • электромотор;
  • электронные блоки управления и безопасности;
  • редуктор;
  • механизм смазки пильной цепи и направляющей шины;
  • механизм блокировки;
  • рабочий орган – направляющая шина и пильная цепь.

Электрическая схема включает несколько взаимосвязанных устройств. Электрический шнур обеспечивает подключение пилы к электросети. Дальше идут микровыключатели – они обеспечивают подачу напряжения на обмотки двигателя и щетки ротора. Конструкция предусматривает два выключателя – на выносной ручке и на корпусе. Это необходимо для того, чтобы включение происходило только при нажатии обеих выключателей, когда инструмент берется двумя руками. Двигатель запускается от рабочего конденсатора и контролируется термореле. Термореле выполняет роль механизма безопасности – при повышении температуры обмоток оно отключает двигатель от сети, спасая, таким образом инструмент от перегрева.

Вращение от ротора через шестерни редуктора передаются на рабочую звездочку, которая и включает пильную цепь. Чтобы во время работы цепная передача не перегревалась, и не возникало дополнительного трения цепи о направляющую шину, в конструкции пилы имеется механизм смазывания. Во время работы машинное масло при помощи небольшого насоса подается на шину, где и происходит процесс смазки звеньев цепи.

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

  1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
  2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
  3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
  4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
  5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
  6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
  7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
  8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Замена барабана сцепления с звездочкой

Все современные бензопилы оснащены устройством цепного тормоза и в большинстве моделей его работа осуществляется посредством ленты, находящейся на крышке шины и цепи, огибающей барабан сцепления.

Центробежное сцепление бензопилы

При включенном цепном тормозе и нажатии на курок газа диск сцепления продолжает вращаться, а барабан зажимается лентой тормоза. Если вовремя не выключит тормоз, а продолжит нажимать на курок газа, крышка шины и цепи начнут плавиться, а барабан сцепления может лопнуть.

Для замены барабана сцепления необходимо:

  1. Снять крышку воздушного фильтра;
  2. Застопорить двигатель и выкрутить гайки;
  3. Вытащить диск сцепления;
  4. Застопорить двигатель;
  5. Установить новый диск, прижать шайбу и гайку.

Порядок определения электрических неисправностей

Определение целостности электрической части перфоратора Макита. Для того, чтобы выполнить ремонт перфоратора Makita 2450 или Makita 2470 своими руками надо вооружиться приборами и инструментом. Подойдет любой тестер, набор отверток, ключи, молоток, деревянная наставка. Хорошо иметь отвертку с встроенным индикатором фазы.

Необходимо взять тестер, подсоединиться к концам вилки перфоратора и нажать выключатель перфоратора. Если тестер показывает какое-то сопротивление, то цепь питания перфоратора цела.Если тестер показывает бесконечность, то целостность цепи нарушена и требуется снять заднюю крышку для контроля соединительного кабеля и электро щеток перфоратора.

Задняя крышка (обычно черного цвета) перфоратора снимается легко, надо только выкрутить три шурупа при помощи шуруповерта или отвертки.

Снимите крышку и при помощи отвертки отсоедините концы проводов от электрощеток. При помощи тестера или самодельного устройства, называемого в народе «аркашка», определите целостность подводящих проводов и правильную работу выключателя.

Несколько слов о простом контрольном устройстве под названием «аркашка». Устройство состоит из светодиода или лампочки от карманного фонарика, пальчиковой батарейки и двух кусочков провода. Вся электрическая схема контрольного устройства представляет собой последовательно соединенные детали. Соедините батарейку с одним концом светодиода или лампочки, к свободным концам светодиода и батарейки присоедините провода. У вас получится универсальное устройство для проверки целостности электрических цепей.

Характерные неисправности перфоратора Макита 2450 и 2470 Часто встречающиеся неисправности в электрической части перфоратора Makita 2450 и Makita 2470:

  • перелом подводящего кабеля в месте входа в перфоратор;
  • выход из строя кнопки выключателя TG813TLB-1, арт.650508-0, поз.68.;
  • износ электрических угольных щеток СВ-419, арт.191962-4, поз.65;
  • износ контактов переключателя реверса;
  • износ подшипников ротора: подшипник 609LLU, арт.210060-6, поз.51; подшипник 607LLU, арт.211021-9, поз.56;
  • короткое замыкание ротора 220-240 В, арт.515668-8, поз.54;
  • выход из строя обмотки статора 220-240 В для HR2450, арт.633488-5, поз.59.

В качестве пусковой кнопки используется выключатель TG813TLB-1, арт.650508-0; поз. 68.

Замена щеток производится при их полном истирании или плохом контакте. Обнаруживается данная неисправность сильным нагреванием точек мест установки электрощеток.

Отказ включения перфоратора может быть вызван истиранием контактов на переключателе реверса. Устраняется такая неисправность очень просто.

Ремонт переключателя реверса перфоратора Makita

Для ремонта переключателя реверса надо отсоединить заднюю крышку. Аккуратно отсоединить провода от кнопки. Внимательно осмотреть переключатель.

Дальнейшая разборка заключается в снятии щеткодержателя, предварительно освободив сами щетки. Сняв щеткодержатель, вы доберетесь до контактов переключателя реверса. Определите его состояние, при необходимости замените контакты.

Еще одна, часто встречающаяся электрическая неисправность, плохой контакт между статором и нижними контактами переключателя реверса.

Ремонт контакта между статором и переключателем реверса

Чтобы снять статор, необходимо отсоединить корпус редуктора (черный цвет) от корпуса статора (зеленый цвет).

Помните! В механической части ротора подшипник прижимается специальным колечком. При разборке не потеряйте его.

В зеленом корпусе размещен статор. Заглянув в середину, увидите два самонарезающихся винта 4×60, арт. 266334-3, поз.57, крепящих статор к корпусу. Отвинтите их, снимите пластмассовую защиту статора для HR2450, арт.419201-3, поз.58., освободите статор. Когда вы достанете статор, увидите контакты на статоре и панели переключателя реверса.Контакты тщательно зачистите наждачной бумагой, обработайте растворителем или спиртом. Перед сборкой подогните контакты так, чтобы они плотно входили друг в друга. Смажьте контакты техническим вазелином тонким слоем.

Сборка электрической части перфоратора производится в обратном порядке.

В наборе домашнего мастера почти всегда можно встретить перфоратор. Сменные насадки делают этот инструмент универсальным и незаменимым. Рассмотрим подробнее, из каких узлов он состоит, и как им правильно работать.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Запчасти для электропилы цепной

Сегодня на российском рынке представлено большое многообразие запасных элементов к электрическим пилам. Это и звездочки, и пильные шины, цепи, различные маслонасосы, приводы и фланцы. Цены на эти элементы весьма демократичны: основная линейка предлагаемых товаров укладывается в ценовой диапазон 1–10 у. е. Мастер, пользующийся этим инструментом, в некоторых случаях должен уметь самостоятельно отремонтировать или заменить вышедшую из строя деталь. Поговорим об этом ниже.

Плавный пуск на пилу

Производитель не всегда предусматривает возможность плавного пуска, из-за чего двигатель начинает работу сразу с максимальных оборотов. При этом ему необходимо еще раскрутить рабочий орган до нужных оборотов. Этот режим является очень тяжелым для инструмента, зачастую возникают толчки при запуске. Чтобы сделать работу инструмента нормальной, необходимо приобрести модуль плавного пуска стоимостью 3–5 у. е. и установить его в корпус инструмента. Для начала необходимо вскрыть крышку корпуса, открутив крепежные болты. Модуль плавного пуска имеет два провода, которые следует подключать в разрыв питания, идущего к силовому агрегату. Держит данный модуль до 2 кВт. После этого следует собрать корпус инструмента в обратном порядке.

Масляный насос для электропилы

Масляный насос необходим для автоматической смазки цепи в процессе работы. Выход масла из насоса происходит через отверстие масляного канала. Масло подается из масляного бака в канал гнезда масляного насоса, и тогда происходит смазка цепи. Приводится насос в движение с помощью эксцентрикового кулачка на валу редуктора. Насос состоит из корпуса, плунжера, седла клапана, самого клапана и заглушки. Для крепления масляного насоса к корпусу служит планка и стопорная гайка.

Звездочка цепи электропилы

Большинство звездочек не являются взаимозаменяемыми. Главное их отличие – во внутреннем и наружном диаметре тарелки сцепления, посадке на коленвал, общей высоте звездочки

Важно, на какой шаг цепи они рассчитаны. По своему исполнению делятся на цельнометаллические и разборного типа. При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком

Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением

При износе цельнометаллической и разборной звездочки первую вам придется заменить целиком. Использование звездочки разборного типа в цепной пиле является наиболее экономичным решением.

Ротор для электропилы

Якорь представлен обмоткой из медного провода, пропускающей ток, и магнитов, опоясывающих вращающийся вал. Выделяют две основные части в якоре – ротор (подвижный элемент) и статор (неподвижный, статичный элемент). Вал приводится во вращение с помощью электромагнитного поля, возникающего в процессе пуска электрического тока через медные провода и взаимодействия его с находящимися там магнитами. Чтобы подобрать якорь для электропилы, вам необходимо знать размеры некоторых элементов. Надо измерить с помощью штангенциркуля следующие места: диаметр обмотки, общую длину якоря, длину коллектора по ламелям, диаметр коллектора, посадочные места подшипников – заднего и переднего, расстояние между подшипниками по внутренней стороне

Основные неисправности электропил

Поломки электрической цепной пилы не возникают на пустом месте. Чаще всего они могут появляться по причине скачков напряжения в сети, неправильной эксплуатации агрегата, плохого качества сборки аппарата. К основным неисправностям цепных электропил можно отнести следующие.

  1. При нажиме на кнопку пуска агрегата пила не заводится. Возможно, вышел из строя сетевой кабель или электрическая вилка аппарата. Если с кабелем все в порядке, то причиной отказа агрегата может быть неисправная кнопка пуска, перегорание обмоток двигателя или полный износ щеток.
  2. Во время работы горят щетки на электропиле, и возникает круговой огонь на коллекторе двигателя. Неисправность может вызываться износившимися щетками или замыканием обмотки якоря.
  3. На цепь не поступает смазка. Это происходит, если закончилось масло в бачке, засорилась трубка или отверстие, отвечающие за подачу смазки, либо вышел из строя масляный насос.
  4. Агрегат не может развить полную мощность. Возможные причины следующие: износились щетки; межвитковое замыкание или обрыв обмотки якоря; низкое напряжение в сети; вышла из строя кнопка пуска; произошло заклинивание в редукторе; неисправность тормозной системы.
  5. Двигатель электропилы останавливается во время работы. Такое поведение агрегата может быть вызвано заклиниванием редуктора или износом щеток.
  6. Электромотор аппарата быстро перегревается. Причин того, что пила нагревается, может быть несколько: высокая температура окружающей среды; плохая вентиляция двигателя при работе на малых оборотах; перекрыты или засорены отверстия, предназначенные для вентиляции; длительная работа агрегата под большой нагрузкой; повышенный темп работы аппаратом без перерывов на отдых; неисправность редуктора; недостаточность смазки; повреждение обмоток мотора.
  7. Агрегат делает неровный пропил. Причиной этого могут служить затупившиеся резцы цепи или неравномерный износ шины.
  8. При работе мотора цепь остается неподвижной. Чаще всего поломка возникает из-за выхода из строя сцепления. Также данная неисправность может возникнуть при поломке шестерен редуктора и приводной звездочки.

Электропила Макита цепная — обзор моделей uc3520a, 4030a, запчасти, инструкция по эксплуатации,

Пилы Makita считаются электрифицированными инструментами, предназначенными, как для профессионалов, так же и для более взыскательных домашних умельцев. Электрическая пила Макита выделяется точностью работы, долговечностью, она сделана при воплощении заботы об очень мелких деталях.

Компания Makita создаёт собственные инструменты, запчасти для пил Макита, также и дисковые пилы с учитыванием безопасности, как для пользователя, так же и для самого инструмента. Облегчения и дополнения, которыми оборудуются пилы Макита, делают работу с данными инструментами удобной и эффектной. Сейчас электрипилы одни из очень востребованных электрифицированных инструментов на рынке. Все зависит от модели, пилы данной марки рекомендуют:

  • регулировку угла резки;
  • систему, приготовленную для сдува стружки;
  • подсветку рабочей области или возможность работы с направляющей шиной.

Неисправности аккумуляторов для шуруповёртов

Обычно при выходе из строя никель-кадмиевого аккумулятора для отвертки один или несколько элементов аккумулятора выходят из строя. Поэтому основная задача при ремонте аккумулятора шуруповерта – выявить вышедшие из строя элементы.

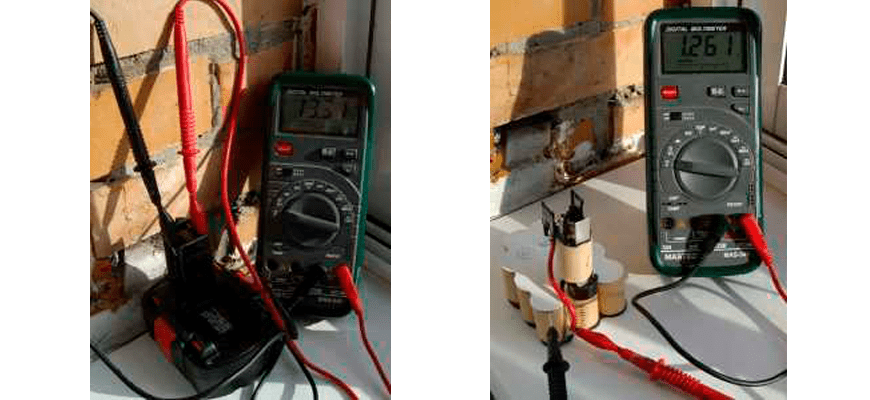

Слева: общее напряжение серийной сборки. Справа: напряжение на одной ячейке

Что мы должны сделать?

Затем приложите нагрузку к аккумулятору (включите отвертку). Если не хотите снова собирать, подключите нагрузку в виде лампочки на 12 вольт к клеммам «гирлянды; Полностью зарядите аккумулятор отвертки; Через некоторое время снова измерьте напряжение на элементах. Те банки, у которых напряжение отличается от среднего на 0,5-0,7 вольта, необходимо сбросить или заменить

При визуальном осмотре особое внимание обращайте на банки со следами коррозии и разводов. Разобрать корпус; Измерьте напряжения всех элементов и отметьте те, напряжение которых ниже номинального

Номинальное напряжение указано на корпусе каждой банки

Обычно их заворачивают в бумажную пленку;

Таким образом, уже ведутся работы с предметами, признанными неисправными. Подробнее об этом ниже. И здесь также стоит упомянуть такие неисправности, как нарушение сварки на стыках элементов, выход из строя датчика температуры и т.д. Но поломки такого типа встречаются очень редко и не заслуживают внимания.

Как Правильно Собрать Перфоратор Макита

«Макита 2450»: характеристики, схема сборки, ремонт , отзывы

Общие характеристики

«Макита 2450» известен среди строителей не ремонтников как довольно функциональный профессиональный инструмент. Он прост не надежен в эксплуатации, обладает легкостью не хорошей балансировкой. Используя этот факт «Макита 2450» прослужит достаточно в течении продолжительного срока. Он обладает хорошей системой пылезащиты, что делает эксплуатацию оборудования долговечной.

Его популярность объясняется возможностью проведения ремонта перфоратора «» своими силами. Не нужно тратить много денег на его обслуживание. Однако перед процессом сборки перфоратора «Макита 2450» следует приобщиться к технологией его разборки не ремонта.

Технические характеристики

Определенным набором качеств обладает перфоратор

«Макита 2450 «. Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2.4,4 кг. Крепления буров осуществляет система SDS. Перфоратор предназначен для осуществления дробления, сверления не ударного сверления. У него предусмотрены три режима работы. равно one thousand one hundred в минуту, а максимальное число ударов. four thousand five hundred в минуту. Сила поступательного движения в максимуме равна 2.7,7 Дж. Максимальный :

  • для дерева. thirty two мм;
  • для металла. thirteen мм;
  • для бетона. twenty four мм;
  • для полой коронки. fifty four мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки , и дополнительно электронную регулировку частоты вращения.

Мощность сети питания равна seven Вт. Длина кабеля составляет four м.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. Сюда относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty

указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» содержит обрезиненную ручку, на в которой требуется указан серийный номер. Что остается сделать нашему клиенту детали чемоданчика также изготавливаются содержать кто собственное мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о том отказаться от покупки такого инструмента.

Схема разборки

На протяжении осуществления ремонта представленной техники пользователь должен уметь разбирать инструмент. Схема сборки перфоратора «Макита 2450» имеет множество узлов не элементов. Для проведения ремонта следует знать не все они. Вот самые основные элементы, которые представляет схема («Макита 2450». прибор очень сложный).

Ремонт электропилы своими руками

Как любой инструмент, цепная пила подвержена износу

Для первичной диагностики мастеру следует обратить внимание на следующие сбои, возникающие в процессе работы с инструментом:

При невозможности включения инструмента следует проверить состояние кабеля и его соединений с корпусом

Затем стоит обратить внимание на стопор цепи, при необходимости изменив его положение. При снижении мощности инструмент следует осмотреть на износ щеток

При возникновении посторонних шумов и звуков нужно посмотреть, не забиты ли маслопроводящие каналы. При необходимости прочистить их и долить масло до необходимого уровня.

Алгоритм диагностики и ремонта

Приступая к ремонту цепной электропилы, необходимо провести последовательную диагностику всех узлов агрегата для выяснения причины поломки. Ремонт агрегата проводится, исходя из признаков неисправностей, которые были перечислены выше. Ниже приведена схема электропилы, на которой подробно изображено внутреннее устройство агрегата.

Электропила не включается

Если при нажатии кнопки пуска, агрегат не включается, то диагностика проводится в следующем порядке.

  1. Проверьте напряжение в розетке. Его может не быть по причине общего отключения или неисправности розетки. Попробуйте включить агрегат в другое место.
  2. Если напряжение в розетке есть, тогда стоит проверить сетевой кабель. Снимите крышку корпуса двигателя и прозвоните каждый провод тестером, прикасаясь одним щупом к контакту внутри агрегата, а другим к одному из стержней электрической вилки.
  3. Если с проводом все в порядке, тогда продолжайте проверять дальше. Прозвоните тестером провода, идущие к пусковой кнопке, на предмет обрыва.
  4. Далее, следует прозвонить контакты кнопки на входе и на ее выходе при нажатой клавише.
  5. После этого проверьте проводники, идущие к двигателю агрегата. Если на их пути стоит модуль плавного пуска, то проверьте цепь на входе и выходе из него.

Если предыдущие действия не позволили выявить причину отказа двигателя, то следует извлечь щетки и проверить их. Бывают случаи, что двигатель не запускается по причине полного износа одной или обеих щеток, а также из-за обрыва проводников в них. Если щетки исправны, то вероятнее всего, вышел из строя двигатель, а именно перегорели обмотки статора либо ротора. В данном случае, чтобы прозвонить катушки, необходимо иметь некоторые навыки и знания в этой области. Лучше отнести двигатель электропилы специалисту, который найдет неисправность и произведет перемотку катушек.

Горят щетки и коллектор

Появление сильного искрения под щетками может вызываться плохим контактом между ламелями якоря и электродами по причине износа последних. Чтобы проверить это, необходимо извлечь детали из щеткодержателей.

Если щетки изношены, необходимо их заменить. Также щетки могут искрить по причине забивания зазора между ламелями якоря графитовой пылью. Поскольку графит является проводником, то он вызывает замыкание и появление искр.

Для устранения загрязнений необходимо хорошо очистить ламели с помощью спирта, ваты и зубной щетки. Также рекомендуется отполировать их самой мелкой наждачной бумагой (нулевкой).

Нет смазки на цепи и шине

Недостаток смазки на шине или ее полное отсутствие может вызываться засорением отверстия или трубки, через которые подается масло на шину. Часто цепь не смазывается, если нарушена подача смазки из бачка. Это может произойти при засорении фильтра, установленного на конце шланга. Последний всегда находится внутри емкости. Чтобы устранить неисправность, необходимо вытащить шланг из масляного бачка и промыть фильтр бензином.

Поломка масляного насоса также может стать причиной того, что масло не поступает на цепь электропилы. После прочистки фильтра, шланга и отверстия для подачи смазки включите электропилу и понаблюдайте, поступает ли смазка на шину, при условии, что в бачке достаточно масла. Если смазка не поступает, необходимо снять и разобрать масляный насос, проверить исправность пружины или других его деталей (зависит от модели агрегата) и при необходимости заменить его на новый.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
