Как поменять насадку на газонокосилке

Приделывание защитного кожуха

Дополнительная защита вала движка обеспечивается посредством простого металлического кожуха. В качестве рамы и крышки для ножей используется рукоятка и косильный защитный элемент, который делает работу самодельной газонокосилки комфортной и безопасной. Чаще всего щит своей формой схож с траекторией ножа и имеет небольшие зазоры.

Самым удачным решением является использование готовой формы, которая может быть представлена металлической миской, донышком от алюминиевой кастрюли или сковородой достаточного диаметра.

Устройство бензиновой газонокосилки

Оправа для резаков может быть изготовлена с применением стального уголка или металлических труб, а платформа в этом случае оформляется из доски, плотной фанеры или стали.

Фиксация защитного кожуха для ножа осуществляется вокруг резаков, что позволяет сделать работу косильщика безопасной, а также предотвращает попадание твердых предметов в режущие элементы.

Ремонт узла выключателя газонокосилки

В первую очередь был проверены контакты концевого выключателя с помощью мультиметра. В отжатом положении толкателя концевика сопротивление между всеми его контактами должно стремиться к бесконечности, а при нажатом – попарно равно нулю. Контакты были в порядке.

Имитация нажатия кнопки пальцем и поворота рычага показала, что при малейшем ослаблении нажатия на рычаг, что может происходить при перемещении газонокосилки по лужайке из-за неровностей земли, толкатель кнопки возвращался в исходное положение – газонокосилка выключается.

При осмотре деталей выключателя оказалось, что опорная поверхность рычага фиксации концевого выключателя во включенном положении износилась. В результате не могла надежно обеспечивать работу узла в целом.

Можно было просто наплавить на изношенное место пластмассу, но она тоже со временем износится. Поэтому было принято решение установить металлическую накладку, которая обеспечит надежную работу рычага до конца эксплуатации газонокосилки.

Для изготовления скобки была взята медная проволока ⌀1 мм и расклепана молотком на наковальне до полоски толщиной около 0,3 мм. Можно вырезать скобку и из любого металла, даже жести. Далее полоске придана форма, показанная на фотографии.

Лишняя часть проволоки была откушена кусачками и полученная П-образная скобка установлена на изношенную часть рычага. Далее скобка была разогрета электрическим паяльником и с помощью пинцета вжата в пластмассу.

После реставрации рычаг был установлен в корпус узла выключателя и проверена его работа. Концевой выключатель надежно фиксировался даже при небольшом перемещении рычага включения газонокосилки.

Отрезок кабеля, идущий от узла выключателя в корпус газонокосилки, в котором установлен электродвигатель жестко не закреплен и при работе постоянно колеблется. В результате в местах входа часто происходит разрыв проводников. Для более надежной работы газонокосилки изношенный участок кабеля был введен внутрь корпуса выключателя.

В левой части фотографии показан кабель заводской укладки, что бросается в глаза, так это натянутые проводники на участке крепления кабеля и припайки к контактам концевого выключателя. Справа на фотографии показан кабель после перезаделки в креплении. Закреплен кабель по-новому был и в месте входа в корпус газонокосилки.

После сборки узел выключателя был установлен обратно на ручку газонокосилки и еще раз проверена его работа без подачи электропитания. Выключатель работал четко.

На следующем шаге к узлу выключателя был подключен шнур питания и проверена работа в реальных условиях путем пробного покоса травы. Проверка показала, что самостоятельный ремонт газонокосилки выполнен качественно и можно закреплять на корпусе крышку.

Эффективность ремонта была подтверждена на практике, на газоне в несколько соток трава и сорняки, вырастающие под фруктовыми деревьями были за лето неоднократно скошены и выключатель самопроизвольно ни разу не отключился.

Этапы проведения точильных работ

1. Снятие ножа

Сначала складываем рукоятку газонокосилки, а на горлышки бензобака и масляного картера кладем резиновые прокладки (или можно накрыть целлофаном), чтоб, когда перевернем устройство, ГСМ не потекли на пол. Переворачиваем газонокосилку и кладем ее на два табурета или набок. Берем ключ на 19 или другого размера, и откручиваем гайку на ноже. Если гайка не идет, тогда брызните на нее немного WD-40 или обычной воды и подождите 5 минут — гайка должна открутиться.

2. Выбор угла заточки

При заточке ножа допускается угол кромки от 30 до 50º. Если будет угол меньше 30º, то лезвие станет острым, как бритва, но будет быстро тупиться, а при большом угле будет рвать траву.

3. Грубая заточка

Очищаем насадку от травы и грязи и зажимаем в тисках. Затем с помощью плоского или трехгранного напильника под углом 30 — 50º начинаем точить нож поступательными движениями от основания (от крепежного отверстия) к краям, и относительно кромки сверху вниз. Старайтесь считать «трения» сверху вниз, чтобы с другой стороны ножа сделать столько же и снять такое же количество металла. Так после заточки точно не будет дисбаланса насадки. Для этой работы подойдет напильник Vira 820003 с тремя гранями длиной 20 см.

Некоторые предпочитают перед такой заточкой дополнительно отбить нож на наковальне, как это делается с обычной ручной косой, но мы заметили, что из-за этого металл на сильно погнутых ножах может трескаться и насадку приходится выбрасывать.

Грубая заточка также может выполняться с помощью обычного точила на двигателе или шлифовальной насадке на дрель. При должном навыке заточить можно гораздо быстрее, чем напильником, однако есть вероятность «переточить» одну из граней, сняв больше металла. Если точите ножи, тогда особой сложности не будет — главное соблюдать правильный угол. Шлифовальные насадки подойдут как для дрели, так и для шуруповерта.

4. Правка кромок или «нежная» заточка

На деревянный брусочек надеваем предварительно смоченную мыльной водой наждачную бумагу. Теперь от основания (как и в случае с напильником) к краю проводим брусок с наждаком. Равномерно с каждой стороны подводим лезвие к рабочему состоянию.

5. Проверка балансировки

Зажмите в тисках металлическую шпильку или толстую отвертку. Наденьте на шпильку нож и раскрутите его. Если почувствуете дисбаланс, значит, где-то сняли больше и нужно подправить. Если нож вращается равномерно, тогда все в порядке и можно насадку ставить на место.

  • Как выбрать бензиновую газонокосилку и забыть про провода?
  • Сколько электричества «едят» бытовые приборы и на чем можно сэкономить?

Из пылесоса

Триммер из двигателя от пылесоса делается по тому же принципу, что и из болгарки. Мотор необходимо закрепить на штанге, а на вал двигателя закрепить либо ножи, либо пластиковый или металлический диск, в который вставить леску. Сверху режущий инструмент закрывается защитным кожухом.

Чтобы пыль и мелкие частицы скошенной травы не попадали в двигатель, снятый из пылесоса, его также можно спрятать в пластиковый кожух, сделанный из канализационной трубы, как показано на следующем фото.

Поскольку двигатель в пылесосе высокооборотистый, ему нужно обеспечить охлаждение. Поэтому под шайбу, в которую вставляется леска, рекомендуется вставить самодельный диск с прорезанными и выгнутыми лопастями, чтобы он выполнял роль вентилятора, создающего разрежение. Оно требуется для того, чтобы воздух засасывался через шланг сверху и охлаждал мотор.

Для того, чтобы облегчить нагрузку на руки оператора косилки, агрегат можно установить на площадку с колесиками. В таком случае уже получится нечто похожее на газонокосилку.

Для закрепления лески также можно использовать либо шкив с подходящим посадочным отверстием, либо пластиковое колесо от тележки.

Как снять катушку и заменить леску

Владельцы триммеров, в основном новички, приходят в замешательство, граничащее с паникой, когда появляется надобность поменять режущий инструмент или леску в катушке. Очень часто при попытке открутить косильную головку пользователи просто приводят ее в негодность, не подозревая, что она откручивается в обратную сторону. Чтобы этого не произошло, если потребуется замена инструмента, рекомендуется ознакомиться с пошаговой инструкцией, приведенной далее.

  • Прежде чем заправить леску в катушку, заглушите двигатель мотокосы или обесточьте электротриммер, чтобы избежать травм, которые могут возникнуть при случайном запуске вращения режущего инструмента.
  • Открутите насадку, закрепленную на валу редуктора. Чтобы это сделать, вал необходимо зафиксировать, совместив отверстия на шайбе и на оси, и вставив в них металлический прут или отвертку.
  • Открутите насадку. Следует знать, что резьба на валу левая. Поэтому крутить катушку триммера следует вправо, то есть по часовой стрелке.
  • Разберите косильную головку. Чаще всего крышка головки крепится на фиксаторах. Чтобы снять ее, потребуется эти фиксаторы утопить в корпус, отжимая края крышку. В случае, если на вашем триммере установлена полуавтоматическая косильная головка, имеющая кнопку снизу, то разборка насадки должна производиться аккуратно, поскольку можно потерять пружину, которая иногда вылетает при снятии крышки.
  • Отрежьте необходимое количество лески. Обычно ее длина составляет 5 метров. Применяйте корд такого диаметра, какой указан в инструкции к инструменту. Не рекомендуется превышать максимальный диаметр лески, поскольку это приведет к повышенной нагрузке на двигатель и большему расходу бензина.
  • Найдите середину отрезка корда, сложив его пополам. У вас получится петля.
  • Внутри катушки прорезаны специальные пазы (могут быть отверстия). Вставьте петлю из лески в этот паз.
  • Намотайте леску на катушку, поворачивая ее против часовой стрелки. Заправлять корд нужно максимально ровно, витки должны ложиться без перекрытия и с хорошим натяжением. Когда намотка будет закончена, оставьте свободные концы лески длиной около 20 см и зафиксируйте их в пазах, находящихся на бортиках катушки.
  • Соберите косильную головку. Перед тем, как окончательно собрать насадку, не забудьте вставить пружину и шайбу (если она имеется). Установите катушку в корпус, а концы корда проденьте сквозь отверстия или проушины.
  • Оденьте крышку и зафиксируйте ее защелками.
  • Прикрутите насадку обратно на вал редуктора, также зафиксировав его отверткой. Закручивать катушку триммера потребуется влево (против ч. стрелки).

Разновидности и размеры

Слишком большой нож «посадит» обороты двигателя, что приведёт к большему износу последнего.

Наконец, решающее значение в плане безопасности имеет материал резака. Большинство ножей производится из нержавеющей стали, но встречаются и пластиковые ножи. Дело в том, что когда резак наскочит на крупный камень, то обломки стального могут ранить вас рикошетом. Удар же пластикового обломка куда более безвреден – если только он не попадёт в глаз. Пластиковый нож – выбор владельцев косилок с изогнутым гибким валом. Универсальный нож для газонокосилок не просто срезает траву и кустарник, но и крошит их – за счёт большего количества лопастей (до 8). Мелкорубленая трава сгодится в качестве подкормки (мульчи) для газона.

Заточка диска

Независимо от качества диска, со временем он тупится и начинает плохо рубить траву. Если ножи еще относительно новые, и замена нецелесообразна, можно заточить их своими руками.

Чтобы заточить диски, необходимо:

разобрать триммер, снять ножи; внимательно осмотреть диск — если будут обнаружены трещины, деталь лучше сменить на новую, так как ее дальнейшая эксплуатация небезопасна; погнутые лопасти можно осторожно выгнуть с помощью молотка; учитывая размеры диска, нужно правильно подобрать напильник по металлу, это обеспечит более удобную работу; под углом 30° одинаково заточить все верхние режущие кромки дисков; собрать триммер в обратном порядке. Для заточки диска можно использовать наждачный станок на низких оборотах, установив круг для шлифовки с зерном среднего размера

Посредством такого инструмента процесс будет двигаться гораздо быстрее. Для безопасности на руки нужно надеть перчатки, а на лицо – защитную маску или очки

Для заточки диска можно использовать наждачный станок на низких оборотах, установив круг для шлифовки с зерном среднего размера. Посредством такого инструмента процесс будет двигаться гораздо быстрее. Для безопасности на руки нужно надеть перчатки, а на лицо – защитную маску или очки.

Итак, для скоса травы на бензиновых и электротриммерах применяются пластмассовые и металлические диски разнообразной формы и с различным набором лопастей. Их выбирают в соответствии с типом выполняемых работ и размером обрабатываемой территории. Если ножи на косилке затупились, их легко заточить либо поменять самостоятельно

Несмотря на простоту процедуры, нужно быть аккуратным и помнить о безопасности, чтобы не травмироваться по неосторожности или не повредить технику. Более подробное описание замены ножей применительно к конкретной модели триммера можно посмотреть в инструкции по эксплуатации или на официальном сайте производителя. Для наглядности общая схема процесса приведена на видео

Для наглядности общая схема процесса приведена на видео.

Ремонт газонокосилки с бензиновым мотором

В газонокосилках применяются бензиновые двухтактные двигатели внутреннего сгорания. Решая, как сделать газонокосилку своими руками, часто используют двигатели от других бытовых устройств – бензопил, компрессоров, мотоплугов и триммеров. Процесс поиска и устранения проблем этих двигателей проводится по одному алгоритму. Ремонт бензиновой газонокосилки своим руками начинается с определения причины отказа.

Общая схема бензиновой газонокосилки

Двигатель нормально заводится и работает, но ножи не вращаются

В этом случае гарантирован выход из строя механической части или, как вариант, разрушено ее крепление к валу двигателя.

Поломка механической части и ремонт газонокосилки викинг своими руками

Плохо заводится, но нормально работает

Механическая газонокосилка своими руками с бензиновым двигателем плохо заводится, но нормально работает на рабочих режимах (при подаче газа). Такая неисправность может вызываться двумя причинами – сбоем регулировки системы холостого хода в карбюраторе или неправильным составом топлива.

Подетальный чертеж бензиновой газонокосилки

Для устранения следует начать именно с топлива, соединить бензин и масло нужных марок в требуемой пропорции и залить это топливо в бачок взамен старого. Если это не помогло – снять и разобрать карбюратор и настроить систему холостого хода в соответствии с указаниями производителя.

Двигатель плохо заводится и неустойчиво работает на всех режимах

Наиболее вероятные причины: забились топливные жиклеры, забился топливный фильтр, забился воздушный фильтр. Для устранения: жиклеры продуваются сжатым воздухом, фильтры меняются или промываются, в зависимости от их конструкции.

Ремонт двигателя газонокосилки Bosh

Двигатель запускается, но не держит нагрузку

Если двигатель заводится и работает на холостых оборотах, но плохо держит нагрузку во время работы. Скорее всего, имеет место “кислородное голодание”. Такой ремонт газонокосилок своими руками выполняется заменой или очисткой “методом продувки” воздушного фильтра.

Ремонт газонокосилок, если не заводится двигатель

Бывает, что несмотря на наличие и нормальную подачу топлива двигатель не заводится. Чаще всего отсутствие признаков жизни указывает на отказ катушки зажигания. Если при визуальном контроле все электрические цепи окажутся в порядке, то потребуется эту катушку заменить.

Ремонт двигателя газонокосилки своими руками

Менее распространенный случай – сильный нагар или отказ свечи зажигания. Определяется путем визуального контроля выкрученной свечи. Наиболее эффективный способ определения этой неисправности – подменить свечу на другую, заведомо исправную

Задумываясь, как сделать газонокосилку если не заводится двигатель, обратите внимание на замену свечей на новые, и желательно более надежные

Ремонт механической части

Реставрацию элементов проводят в случае повреждения цилиндрического или роторного ножа, лески. Иногда требуется починка передаточного устройства, приспособления для удаления травы, а также корпуса, ручки и колес. Неисправности и способы их устранения:

  1. Выход из строя или повреждение режущего лезвия или отсутствие лески. Поломка видна невооруженным глазом и устраняется при ремонте газонокосилки своими руками. О притуплении ножей свидетельствуют неодинаковые срезы травы при осмотре площади после работы. Лезвия демонтируют, затачивают или меняют на новые элементы.
  2. Ослабление крепления лезвий ведет к изменению балансировки и возникновению вибрации, дребезжания, свистящих звуков. Из-за этого агрегат становится трудно управляемым, его водит из одной стороны в другую. Для исправления недостатка ножи и леску регулируют, затягивают крепления, режущие элементы устанавливают в рабочее положение.
  3. Нехарактерный стук, скрежет появляются в результате расслабления крепежных элементов электрического или бензинового двигателя, конструктивных деталей корпуса. Моторы на жидком топливе чаще расшатываются, т. к. их колебания выше. Неполадку можно отремонтировать подтягиванием болтов. Стук возникает и в результате попадания постороннего предмета в механизм, его извлекают для продолжения работы.
  4. Перестают вращаться режущие лезвия, если мощность машины недостаточна для работы с твердыми и застарелыми зарослями или пространство для вращения забито срезанными жесткими стеблями. Из-за этого могут случиться большие поломки, поэтому очистку от уплотнившейся массы делают немедленно. Неправильный выбор мощности ведет к поломке механических узлов и сгоранию двигателя.
  5. При дефектах корпуса, колес, ручек их меняют или ремонтируют в зависимости от величины повреждения. Методы исправления неполадок комплектующих частей выбирают по материалу изготовления (черный металл, пластик, алюминий).

Причиной износа или разрыва ремня передачи становится длительный срок эксплуатации. При этом двигатель работает, но нет вращения режущих насадок. У самоходных газонокосилок приходит в негодность приводной ремень колес, что способствует их остановке и прерыванию движения. При растяжении, перетирании, разрыве ремень заменяют новым изделием.

Повреждение ножевого вала и сочетаемых с ним приспособлений случается из-за встречи с пнем, камнем или другим препятствием. Для исправления поломки требуется ремонт с демонтажем узлов газонокосилки.

Кромкорез для выравнивания газонов под линейку

Чтобы выровнять газон, понадобится дополнить мотокосу таким приспособлением, как кромкорез. Конструктивно насадка имеет много общего с режущим диском триммера, но с незначительными отличиями. Состоит устройство из защитного кожуха, режущей части и направляющего колеса. Основное назначение оборудования заключается в том, чтобы выравнивать газон по контуру или отделять его от цветников, грядок или ограждений.

Кромкорез

Насадка кромкорез для бензокосы имеет механический регулятор, по которому выставляется глубина врезки ножа в грунт. Оснастка проста в эксплуатации, и пригодится она для владельцев частных домов, которые любят ухаживать за газонами, поддерживая не только их чистоту, но и порядок в оформлении дизайна.

Выше были рассмотрены разновидности насадок для мототриммеров, предназначенные для ухода за садом и огородом. На этом функционал полюбившейся всем бензиновой косы не заканчивается, и дальше представлен перечень приспособлений, которые будут полезны для рыбаков, строителей и специалистов других профессий.

Металлическая щетка для очистки поверхности от загрязнений

Использовать триммер можно также в качестве строительного инструмента. Если необходимо очистить металлическую поверхность от разного рода загрязнений, тогда следует воспользоваться конической жгутовой щеткой. Она также применяется для чистки бетонных поверхностей и шифера. Особенность таких приспособлений в том, что они позволяют очистить самые труднодоступные участки в месте стыков и углов.

Металлическая щетка

Щетка имеет аналогичную конструкцию с насадками для УШМ, только предназначена для использования в паре с триммером (ее диаметр составляет 200 мм). Стоимость такого приспособления составляет до 2000 рублей.

Крепится щетка к триммеру вместо шпули, и для этого не понадобится ничего снимать, переделывать или изобретать. Конструкцией предусмотрен не только легкий монтаж, но и простота использования. Кожух защищает оператора от отлетающих камней при работе насадкой.

Известны и другие виды насадок для триммера, посредством которых можно не только расширить функционал инструмента, но и облегчить физический труд. В материале рассмотрены не только основные и популярные насадки для мотокос, но еще и самые безопасные. Причем они являются безвредными не только для человека, но и для самого инструмента.

Подводя итог о насадках для мотокос и триммеров, стоит отметить, что актуальность их использования зависит от типа и объема задач. Не стоит забывать о том, что избыточные нагрузки, которые оказывают насадки на вал, сцепление и привод инструмента, способствуют ускоренному их износу

Именно поэтому важно перед покупкой приспособлений, расширяющих функционал бензоинструмента, определиться с необходимостью их применения

В материале представлена ознакомительная информация о насадках для триммеров, а решение о необходимости их использования для решения соответствующих задач, необходимо принимать самостоятельно. Отметить нужно только тот факт, что не стоит приобретать насадки, безопасность которых находится под сомнением. Это касается режущих дисков для травы с цепью от бензопилы, а также приспособлений типа болгарка или бензопила. В процессе эксплуатации таких устройств малейшие неисправности влекут за собой серьезные травмы, которые могут быть несовместимы с жизнью.

Публикации по теме

Почему бензопила криво пилит — определяем неисправность и устраняем ее

Какие бывают триммеры и что лучше выбрать плюсы и минусы

Устройство и принцип работы бензопилы и ее отдельных механизмов

Насадки на бензопилы или как расширить возможности агрегата

Как сделать своими руками

Чересчур истончившиеся лезвия необходимо заменить, но нет никакой нужды покупать секатор заводского производства — лезвия можно изготовить самостоятельно и заменять их по мере необходимости. Самодельные ножи могут оказаться дороже заводских, однако их наличие поможет сэкономить время, потраченное на ремонт газонокосилки.

Для изготовления самодельных ножей требуется инструментальная сталь. Лучше всего подойдут полоски 3 мм толщиной и шириной 20-50 мм. Если поверхность газона неровная, а почва каменистая, то рекомендуется взять болванки потолще. При этом необходимо учитывать хрупкость материала и его устойчивость на излом. Неподходящие лезвия, сломавшись, могут повредить машину.

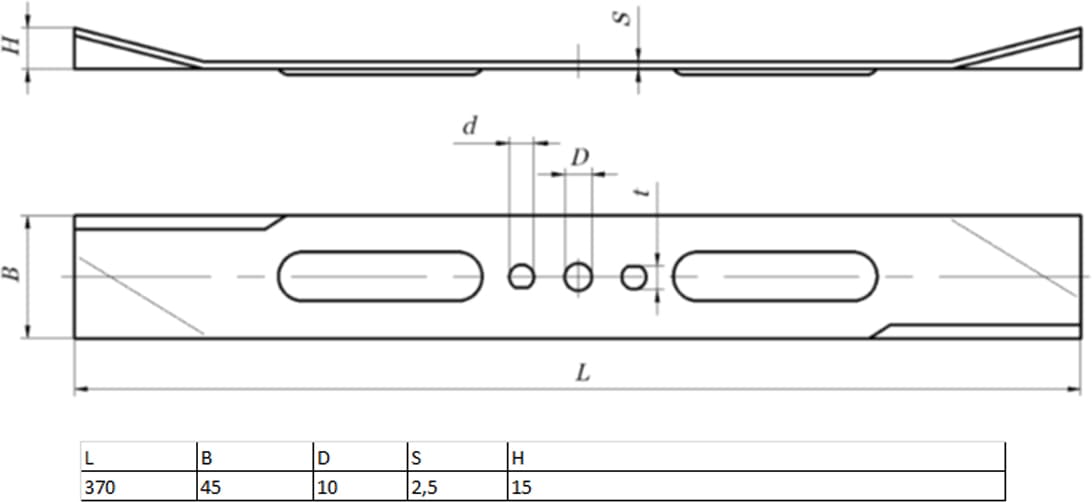

Самый простой вариант лезвия для газонокосилки выглядит как длинная полоска стали, прикрепленная симметрично относительно оси инструмента. В таком случае нужно взять болванку длиной 30-50 см.

Есть и второй распространенный вариант — два коротких самодельных ножа по 50-80 мм в длину, прикрепленные по краям оси

Важно, чтобы угол между ними был ровно 180° для сохранения баланса и симметричности. Такие лезвия располагаются как прямо, так и с небольшим наклоном относительно друг друга

Крепятся лопасти одним или двумя болтами.

https://youtube.com/watch?v=wgM1cH5MElw

Вне зависимости от выбранного варианта заготовки нужно наточить и сбалансировать.

Вышеописанные методики подходит только к аппаратам со стальными лезвиями. Пластиковые ножи для триммера в домашних условиях выпрямить проблематично. При поломке такого агрегата необходимо обращаться в сервисный центр.

Обработка болгаркой

Вмятины ножа можно выровнять молотком на ровной твердой поверхности.

Если нож имеет значительные повреждения, проще обрезать режущую кромку на необходимое расстояние и заточить снова. Для обрезки нужно отмерить необходимый размер при помощи штангенциркуля или другого разметочного приспособления с необходимой точностью.

При этом нужно помнить о балансе ножа. Обрезку следует выполнять с обеих сторон на одинаковую величину. После обрезки можно заточить поверхности. Операцию заточки удобнее выполнять при закрепленном инструменте, перемещая по кругу нож.

При наличии регулятора оборотов на болгарке желательно подобрать оптимальный режим работы инструмента, чтобы не перегреть режущие кромки.

Для заточки необходимо сменить круг с отрезного назначения на затачивающий, снять металл под необходимым углом до образования острой кромки. Заточка до необходимого качества выполняется камнем или наждачной шкуркой вручную.
