Как снять диск с циркулярной пилы?
Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:
- Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
- Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
- Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
- Открутить болт с помощью специального ключа, который входит в комплект
- Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
- Переместить нижний направляющий рычаг, чтобы поднять защиту
- Снять пилящий круг
Ремонт двигателя и подшипников циркулярной пилы
Снимите нижний и верхний кожух. Если корпус редуктора вашей модели не снимается с верхнего кожуха, необходимо снять его
Осторожно снимите узлы щеток. Вытяните вал двигателя, держа одну руку наготове, чтобы поддержать якорь. Смазка и осмотр двигателя циркулярной пилы
Смазка и осмотр двигателя циркулярной пилы.
Используйте старую зубную щетку для очистки вентилятора двигателя и катушек якоря от пыли. Нанесите смазку белого цвета или указанную производителем смазку на любой открытый подшипник на каждом конце вала двигателя.
На изображенной модели открыт и может смазываться только подшипник, расположенный рядом с коммутатором. Затем проворачиваем подшипники на каждом конце вала двигателя.
Если подшипник вращается неровно, произведите ремонт с заменой на точный дубликат. Возможно подшипник не может быть снят, в таком случае возьмите якорь для сервисного ремонта.
Смазка и осмотр подшипниковых узлов.
Технические данные?
Каждый пильный диск выбирается для конкретного типа циркулярной пилы. Поэтому при выборе стоит учесть мощность своего двигателя и скорость вращения шпинделя и диаметр посадочного штифта. Диск для циркулярной пилы с большим числом оборотов и зубцами с отрицательным углом наклона будет оказывать сильную нагрузку на двигатель. Поэтому стоит выяснить, каковы возможности вашей пилы. Следует помнить, что каждая пила имеет диаметр посадки, поэтому диск также должен соответствовать его размерам
Выбор пильного диска включает в себя внимание к такой информации, как серия дисков, ее дизайн и внешний размер, диаметр посадочного отверстия
Ремонт верхней защиты циркулярной пилы
Снятие верхнего защитного кожуха.
Снимите полотно и нижнею защиту. Для ремонта необходимо доступ к винтам верхнего защитного кожуха. В большинстве моделей сначала открутите редуктор и снимите его с верхнего защитного кожуха.
Снятие верхнего защитного кожуха.
Затем открутите верхнюю защиту и осторожно снимите ее с корпуса двигателя. При необходимости установите палец за ним и на вал двигателя, чтобы удерживать двигатель внутри его корпуса
Отсоедините провод заземления от верхнего защитного кожуха, указав его положение для обратной сборки.
Установка верхнего защитного кожуха.
Если верхняя защита:
- треснула
- согнута
- сломана
замените ее точным дубликатом.
Установка верхнего защитного кожуха.
Снова подсоедините провод заземления, затем осторожно наденьте верхний щеток на вал двигателя. Привинтите верхний щеток на место на корпусе двигателя
Установите редуктор в сборе и поверните вал вручную.
Если вал вращается неровно, выполните ремонт приводной передачи и шпинделя. В противном случае привинтите редуктор на место, установите нижний элемент защиты (шаг 3, выше) и снова .
Замена диска Skil. меняем пильный диск.
Сегодня поменяем пильный диск на нашей циркулярке Skil. Почему я собрался писать об замене диска, потому, что неожиданно возникла проблема, с которой мы столкнулись, когда демонтировали данный диск, а если мы столкнулись, то возможно, кто-то тоже столкнулся, поэтому эта страница для них.
Последнее видео в плейлисте «» : Видео о ремонте ручки сковороды 1. 3. Описание : Ремонт ручки сковороды
Первое, что всегда не кстати – это отсутствие соответствующих инструментов, когда нам требуется снять пильный диск и установить новый!
Если, конечно у вас есть инструменты в комплекте, то вам нужно, просто использовать их. Т.е. у вас должно быть один инструмент с двумя выступами и второй – это обыкновенный накидной либо простой ключ. Вставляем первый, о откручиваем вторыми.
Но как мы уже сказали выше, что у нас отсутствуют данные инструменты в принципе, потому, что циркулярка старая, я даже не помню, что данные инструменты вообще были…
Что теперь делать!?
Интересная особенность – что когда я приступил к смене диска. То оказалось, что у циркулярки Skil вместо обыкновенного шестигранного болта, внутренне отверстии под шестигранный ключ н у блин думаю, вообще весело.
А я курсирую между дачей и домом и естественно, что редкие инструменты в двух экземплярах.
И уже почти упал настроением, когда обнаружил, что ключ-то есть, стоило мне приподнять опорную плиту, и там оказался наш искомый шестигранник. Ну и далее, как говорится – дело в шляпе.
Зажимаем как-то, в данном случае, мы говорим. Что у нас нет инструментов, поэтому, берем какую-то деревяшку и вставляем таким образом:
Ну и далее нам требуется просто открутить болт, крутим против часовой стрелки…
Далее вытаскиваем диск и вставляем новый, и повторяем действия в обратном порядке!
Диск Интерскол взял чтобы поэкспериментировать(к сожалению, на момент написания статьи именно таких дисков нет, но есть множество других, на любой вкус и цвет ), не думаю, что будет качественный, но и под данный размер, внутренний и наружный, ничего не было, пришлось взять его…
А поскольку постоянно закупаюсь в одном месте, то специально никуда за «хитрыми» дисками вообще ездить не хочется, то и покупаю там же. На самом деле тут присмотрел профессиональные диски, но уж больно кусачие цены.
Что же касается самой циркулярки. То мы уже писали давно про неё, хочу лишь добавить — что отличная циркулярка и диск был родной шикарный. Лет 10 точно отработал и для грязных работ буду использовать его. Не стал его выкидывать, а новый поставил, чтобы попробовать чистый пил, мне нужно сделать стеллаж и вообще много чего, потому, что купили вместо деревни сад, а там жили, видимо, люди без «рук»
И кстати на большую циркулярку (но про неё мы ещё не писали, на день выхода данной статьи, но мы из неё сделали переносной циркулярный станок, конечно он так себе, но делался не для красоты, а скорее закончить долбаный ремонт!), тоже купил Интерскол, именно по этой же причине.
И вообще нужно попробовать заточить пильные диски от обоих циркулярок.
Ремонт приводной передачи и шпинделя
Ремонт приводной передачи и шпинделя.
Снятие редуктора (см.фото выше). Выключите и отключите пилу. Снимите диск и нижний щиток
Открутите редуктор, осторожно вытяните ось и снимите его с верхнего защитного барьера
Очистка редуктора (см.фото выше). Надев резиновые перчатки, протрите старую смазку с редуктора и корпуса чистой тканью. Прочищайте каждый компонент небольшой кистью, смоченной в растворителе, стараясь не попасть внутрь корпуса двигателя. В случае повреждения приводной передачи или шпинделя замените весь редуктор на точный дубликат.
Смазка редуктора (см.фото выше). Наполовину заполните корпус редуктора чистой белой смазкой или смазкой, указанной производителем. Установите редуктор обратно в корпус редуктора и поверните вал, чтобы убедиться, что приводная передача взаимодействует с червячной передачей. Установите редуктор на место.
Устройство и принцип работы дисковой пилы
Ручная дисковая пила отличается от торцовочной пилы отсутствием станины с поворотным столом, а также размещением рукоятки. Но в целом, обе модели схожи по внутреннему устройству, принципу работы и не отличаются сложностью конструкции. На следующем рисунке показано устройство ручной циркулярной пилы.
В состав агрегата входят следующие основные элементы.
- Верхний защитный кожух, имеющий отверстие для выброса опилок.
- Корпус, в котором размещен электродвигатель и кнопка пуска. Некоторые модели электропил могут работать от аккумуляторных батарей. В таком случае на корпусе размещается и аккумуляторный блок.
- Нижний (подвижный) защитный кожух, который автоматически закрывает режущий элемент после выхода его из заготовки.
- Пильный диск. Крепится на валу редуктора с помощью гайки или болта.
- Параллельный упор. Позволяет делать ровный пропил без использования дополнительных приспособлений.
- Опорная плита (подошва) агрегата. Благодаря ей инструмент устанавливается на заготовке или шине под разными углами.
- Регулятор глубины. С его помощью можно регулировать вылет пильного диска относительно опорной плиты.
- Регулятор угла наклона подошвы. Позволяет наклонять агрегат для пиления под углом.
Работает данный инструмент по следующему принципу. Питание от электросети или батареи поступает на кнопку пуска, которая разрывает цепь. При нажатии на клавишу пуска ток начинает поступать на электромотор. Ниже приведена электросхема агрегата.
Электродвигатель запускается и передает вращательное движение через редуктор на пильный диск. Агрегат устанавливается с помощью подошвы на заготовку или направляющую шину, после чего производится процесс как продольного, так и поперечного пиления.
Разборка инструмента
Практически все неисправности электрических дисковых пил невозможно устранить, не разобрав аппарат частично или полностью. Полная разборка ручной электрической пилы на примере агрегата Интерскол выполняется в следующем порядке.
- Выкрутите регулировочные винты угла и глубины, закрепленные на подошве аппарата.
- Нажмите кнопку стопора вала редуктора и с помощью шестигранного ключа открутите болт, удерживающий пильный диск.
- Отодвинув нижний защитный кожух в сторону, снимите циркулярный диск.
- Чтобы снять опорную подошву, сначала открутите крепеж на ее нижней стороне.
- Далее, необходимо с помощью двух отверток извлечь кольцо Зигера, стопорящее шток, на котором поворачивается подошва, для изменения угла.
Вставьте отвертку в щель между корпусом щитка и подошвой, после чего отодвиньте ее и снимите.
На следующем этапе выкрутите все крепежные винты, расположенные на верхнем кожухе агрегата.
Также открутите винты, удерживающие подвижный кожух пилы.
Отсоедините оба защитных кожуха от электропилы.
С помощью рожкового ключа открутите болт, удерживающий расклинивающий нож, и снимите его.
Выкрутите шток, удерживающий подвижный механизм кожуха, и отсоедините все его элементы.
Далее, следует отсоединить редуктор агрегата, выкрутив 2 винта.
Когда механическая часть аппарата разобрана, можно приступить к разборке электрической части устройства. Открутите крепеж, удерживающий крышку двигателя, и снимите ее.
Сняв крышку, вы увидите две электрические щетки. Если их требуется полностью отсоединить от двигателя, то рекомендуется с помощью маркера наметить одну из них, а также то место, откуда она была снята.
Далее, следует выкрутить винты, с помощью которых корпус двигателя крепится к корпусу редуктора.
Выкрутив крепеж, разъедините оба узла.
В отсоединенной части корпуса двигателя вы увидите катушку статора.
Далее, следует выкрутить весь крепеж из рукоятки агрегата. Но перед ее разъединением нужно снять резиновую накладку, поддев ее отверткой.

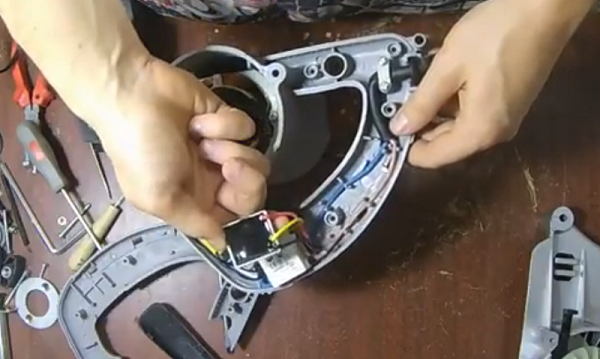

Сняв одну половинку рукоятки, вы увидите модуль плавного пуска двигателя и пусковую кнопку.
На этом полная разборка дисковой пилы заканчивается.
Разбираем дисковую пилу самостоятельно
Для того, чтобы успешно сделать ремонт и замену неисправных деталей в дисковой пиле, вам потребуется обязательная разборка данного устройства. Это может быть разборка в полном объеме, а возможно обойдетесь лишь частичной.
Мы рассмотрим, что необходимо сделать, чтобы разобрать циркуляционную пилу полностью.
Вот подробная инструкция, как это сделать.
1.Винты, которые регулируют угол и глубину, и находящиеся сверху опорной плиты (подошвы), необходимо выкрутить.
2.Вал редуктора содержит стопорную кнопку. Одновременно нажмите на нее и выкрутите болт, который держит диск пилы. Когда вы отодвинете кожух защиты снизу, вы сможете произвести снятие циркулярного диска.
3.Далее идет снятие опорной подошвы. Для того, чтобы сделать это, требуется снять крепеж снизу.
4.Используя одновременно две отвертки, выньте стопорное кольцо штока. На нем подошва проворачивается, и меняет угол. Той же отверткой вы можете отодвинуть подошву от корпуса, и снять ее.
5.Следующим вашим действием будет выкручивание всех винтов крепежа, как на первом защитном коже, так и на втором, который двигается. Теперь вы легко разъедините электрическую пилу и два кожуха защиты.
6.Применяя рожковый ключ, выкрутите болт, который держит нож для расклинивания. Теперь вынимается шток, и отсоединяются все его составляющие.
7.Редуктор пилы держится на двух винтах. Чтобы его снять, винты нужно открутить.
С разборкой механической части мы закончили.
Далее о том, что потребуется сделать, чтобы демонтировать электрическую составляющую данного механизма:
- крышка двигателя снимается вместе со всеми крепежными элементами; Вам потребуется отсоединение электрических щеток и двигателя. Чтобы не запутаться, где какая щетка находилась, пометьте места, используя маркер;
- узел корпуса двигателя и узел редуктора требуется разъединить, также сняв все крепления;
- в рукоятке электроинструмента выкручивайте все крепежные элементы. Сначала снимите накладку из резины, воспользовавшись отверткой;

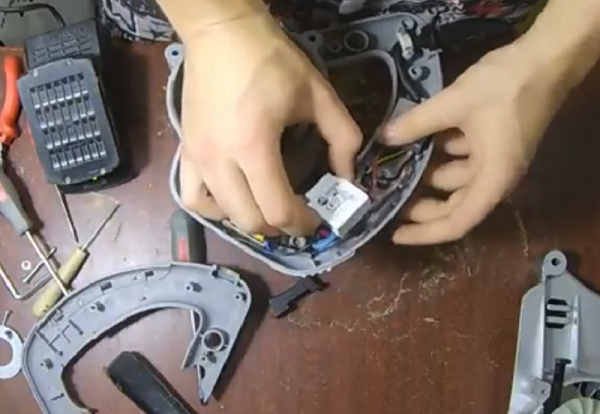

- когда вы снимите половину рукояти, вы получите доступ к пусковой кнопке.
Вы полностью завершили разбор циркуляционной пилы самостоятельно.
Конструкции самодельных станков
В основе любой циркулярки три главных элемента, два из которых нельзя сделать самому:
- двигатель.
- вал, с фуговальными ножами или простейший, без них.
Третий — станину (стол) несложно изготовить своими силами.
Такую станину можно без проблем сделать своими руками
Также необходимы дополнительные элементы:
- пускатель, выключатель на электродвигатель;
- электрический провод;
- ремень привода;
- шкивы на вал и двигатель.
Основные виды конструкций:
- Диск посажен непосредственно на двигатель, без ременной или редукторной передачи.
- Диск посажен на вал с ременной передачей.
- Вал простейший, только для диска.
- Вал с фуговальными ножами.
Первый вариант самый простой, но с большим недостатком. Высота двигателя «съедает» большую часть рабочего диаметра диска. Если двигатель диаметром, например,200 мм, то диск диаметром 200 мм будет выступать над ним всего на 100 мм. Ещё часть этого расстояния уменьшается за счет креплений двигателя, коробки подключения, толщины рабочего стола.
В итоге реально работать будет только крайняя часть диаметра диска, где наибольший «рычаг» сопротивления вращению двигателя. Даже с большим диском глубина пиления остается небольшой, так как диск выступает мало.
Если установить двигатель с диском сбоку стола, с возвышением двигателя относительно стола, будет ограничена ширина распила. Широкая заготовка будет упираться в корпус двигателя. Удлинять вал электродвигателя насадками нельзя, так как диск должен располагаться как можно ближе к подшипнику. В другом случае возможна децентрация вала, биения и виляние диска.
Второй вариант, простейший вал, также неизбежно «съедает» рабочую высоту диска, но намного меньше. Только на высоту каретки подшипника от центра вала. Поэтому при выборе готового вала высота каретки имеет значение. Для мощных валов это 80-120 мм (40-60 мм от центра вала). Для тонких валов с небольшими подшипниками 60-80 мм (30-40 мм).
Вариант с валом и ремнем позволяет подбирать число оборотов пильного диска за счет размеров шкивов на двигателе и валу. Также ремень может работать как механическая защита двигателя. Если он не перетянут, при застревании диска в заготовке ремень буксует по шкивам, двигатель при этом не клинит.
Возможен и простейший вариант, без регулировочной платформы. В этом случае глубину строгания выставляют положением ножей в самом вале. Вариант подходит для грубой обработки. Например, на фуговальных ножах с глубиной строгания 3-5 мм можно отстрогать одну поверхность слеги. Затем, имея одну ровную плоскость для движения по столу, обрезать заготовку с остальных сторон пильным диском.
Как снять диск с циркулярной пилы?
Чтобы правильно снять полотно, требуется придерживаться следующей последовательности:
- Для собственной безопасности нужно обязательно отсоединить электрический шнур от сети или снять аккумулятор
- Для более удобной замены требуется установить инструмент на ровную жесткую поверхность
- Чтобы начать откручивать болт, необходимо нажать на фиксирующий шпиндель, блокирующий вращение диска при откручивании
- Открутить болт с помощью специального ключа, который входит в комплект
- Вытащить болт и снять прижимную шайбу, удерживающую пилящее полотно
- Переместить нижний направляющий рычаг, чтобы поднять защиту
- Снять пилящий круг
Это важно: необходимо опустить шпиндель, блокирующий вращение круга, и держать его в этом положении на протяжении всего времени откручивания
Устройство и пильные диски
В конструкционном плане эти пилы не отличаются от большинства аналогичных им приспособлений. Этот инструмент выглядит как стальной диск, оснащенный специальными зубьями, который соединяется с двигателем, приводящим его в движение. В зависимости от комплектации в некоторых моделях могут присутствовать полотна различного исполнения, приспособление для удаления опилок и пр. Имеются в продаже и настольные модели, предназначенные для использования в промышленном производстве, в частности, для активной резки изделий из оргстекла.
Подготовка к пилению с использованием этих пил предполагает правильный выбор дисков. Так, для резки оргстекла рекомендуется выбирать расходный материал с плотностью зубцов не менее двух на один сантиметр. Желательно, чтобы лезвие предусматривало карбидное покрытие, что позволит получить максимально гладкую кромку.
Важные характеристики
Чтобы читатели не потерялись в дебрях современного рынка оснастки для циркуляционных пил, мы подготовили 5 основных критериев, которые помогут определиться с выбором
Рассмотрим их по степени важности
Внешний диаметр
Наружный, или внешний диаметр диска не должен превышать размеры кожуха циркулярной пилы, иначе его не получится установить на посадочное место. Увеличение параметра приводит к росту глубины пропила. Характеристика варьируется в пределах от 65 до 500 мм.
Посадочный диаметр
Посадочный, или внутренний диаметр — величина отверстия в центре оснастки. Определяет, подойдет ли пильный диск для крепления на шпинделе. Самые популярные размеры: 16, 20, 22, 30 и 32 мм. Но полный диапазон гораздо шире — от 11 до 50 мм.
Число зубьев
С увеличением количества зубьев снижается скорость обработки, но улучшается чистота реза. И наоборот: чем меньше зубьев — тем быстрее идет работа, но пропил становится все менее аккуратным. У характеристики есть своя классификация, представленная в таблице:
| № | Наименование | Количество зубьев, шт |
| 1 | Большое | 80-90 |
| 2 | Среднее | 40-80 |
| 3 | Малое | 10-40 |
Наклон заточки зубьев
Наклон заточки — угол отклонения режущей кромки зуба от радиуса пильного диска. На картинке наглядно показано, как характеристика может влиять на процесс работы. Углы бывают такими:
Стандартный: 5-15°. Универсальная заточка. Подходит для всех видов распила.
Схема устройства дисковой пилы
Схема циркулярной пилы.
- Верхняя защита. Крышка верхней части лезвия; может быть заземлена на нижний кожух. Обычно содержит коробку передач.
- Шнур питания. Заземленная 3-контактная вилка; инструмент с двойной изоляцией имеет 2-контактную вилку.
- Разгрузка от натяжения. Защищает шнур питания при соединении с корпусом.
- Подшипник двигателя. Расположен на каждом конце вала двигателя для уменьшения трения при вращении якоря. Может быть запечатан и не требует смазки.
- Триггерный переключатель. Нажатие для запуска двигателя; после отпускания двигатель немедленно останавливается, но лезвие продолжает вращаться в течение нескольких секунд.
- Вентилятор двигателя. Охлаждает двигатель и выпускает опилки через выпускной желоб.
- Крышка щетки. Обеспечивает внешний доступ к узлу щетки.
- Узел щетки. Подпружиненный стержень из углерода, проводит электрический ток от узла катушки возбуждения к коммутатору.
- Опорная плита поддерживает вес пилы; можно отрегулировать, чтобы установить глубину резания и угол лезвия.
- Вал двигателя. Винтовая червячная передача на валу двигателя вращает ведущую шестерню.
- Передняя защита. Крышки передней части лезвия; доступно не на всех моделях.
- Шпиндель. Вращает лезвие; механически прижимается к приводной передаче, которая приводится в действие с помощью червячной передачи.
- Стопорное кольцо. Закрепляет нижний кожух на шпинделе.
- Скользящие кольца шпинделя. Подушечное лезвие; вместе действуют как фрикционная муфта, позволяющая вращать вал двигателя в случае застревания лезвия.
- Лезвие взаимозаменяемое. Должно подходить для вырезаемого материала.
- Болт лезвия. Держит лезвие на шпинделе.
- Нижний защитный кожух. Нижний кожух закрывает дно от лезвия; втягивается по мере продвижения лезвия в разрез.
- Нижняя пружина защиты. Вытягивает нижнюю защитную пружину за лезвие в конце резки.
Диск для циркулярной пилы: выбираем правильно
Дискдля циркулярной пилы — это инструмент, предназначенный для резки различных материалов. Он является неотъемлемой частью, без в какой требуется нереально проводить какие-либо операции по обработке заготовок. Пильные диски употребляются в стационарных станках и ручном режущем инструменте.
Выбор пильного диска для циркулярки Circular saw blade
- Узкий резец — применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
- Сменный резец — имеет попеременно чередующийся сменный наклон зубьев в одну или другую сторону. Резцы дают ровный и достаточно незапятнанный пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
- Комбинированный резец — это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и }учебника плоского (FT). Обозначаются как Combi. Этот расхожий слух тип диска относят к универсальным из-за возможности делать разные виды пропилов.
- Трапециевидный узкий резец — выполнен из следующих вереницей плоских зубьев. Более высокий заточен под трапецию, небольшой является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
- Сменный резец с увеличенной наклонной боковой частью — разработан для обработки материала, склонного к раскалыванию, также для чистового поперечного пиления. Обозначается HiATB.
Обслуживание щеток в сборе
Выключите пилу и отсоедините ее и розетки, а затем извлеките диск. Найдите крышку щетки с каждой стороны корпуса двигателя.
Ремонт замена узлов щеток в циркулярной пиле.
Нажмите каждую кисть один или два раза, чтобы проверить ее пружину. Произведите ремонт компонента в каждом узле щетки, если:
- пружина повреждена
- корпус потрескался
- щетка изношена
- неровная
- короче своей ширины
Всегда заменяйте компоненты в каждом узле или обоих узлах щетки точными дубликатами, даже если поврежден только один. На изображенной модели необходимо заменить все узлы щетки целиком
Осторожно установите каждый узел щетки на место, убедившись, что щетка соответствует кривизне коммутатора. Затем привинтите крышку щетки обратно
Виды дисков
Для работы с древесиной недостаточно приобрести хороший электрический инструмент с одним отрезным кругом. Этот повсеместно востребованный материал имеет множество сортов. И у каждого из них своя твердость и упругость.
К тому же в процессе работы возникают задачи различной сложности. И для их решения требуется индивидуальный подход. То есть, применение определенной насадки, подходящей для самой качественной обработки. Поэтому арсенал мастера должен быть укомплектован на все случаи жизни.
Пильный диск по дереву для циркулярки выпускается всего в двух видах. Монолитная конструкция полностью состоит либо из высокоуглеродистой стали, либо быстрорежущей. Недорогое изделие способно справиться с любой древесиной. А кроме этого может распиливать полимерные сплавы.
Хорошим достоинством литого диска является простота заточки. При этом ее можно делать многократно и самостоятельно. Из-за этого инструмент имеет очень большой ресурс работы.
Набор литых пильных дисковИсточник prom.st
Твердосплавная конструкция изготавливается из инструментальной стали. Но ее зубья сделаны из очень прочных сплавов, в которые добавляется карбид вольфрама. Такое решение позволяет распиливать не только самую капризную древесину, но и обрабатывать многие металлы.
Кроме этого конструкция с твердыми напайками имеет еще ряд достоинств по сравнению с монолитной:
- Разводка зубьев диску не требуется.
- Одна заточка резцов позволяет проработать время, при котором монолитный аналог будет несколько раз перетачиваться. Поэтому ресурс у твердосплавного диска в несколько раз больше.
- Проходит любой материал буквально с идеальным чистым резом и затрачивает на это меньше времени.
Но заточку твердосплавного диска для циркулярной пилы в домашних условиях не выполнить. Для это требуется специальное оборудование. Да и цена на такой инструмент очень высока. Правда эксперты утверждают, что диск успевает окупиться еще до перезаточки. И многие мастера не тратятся на нее, а сразу покупают новый отрезной круг.
Диск с твердосплавными резцамиИсточник s-bol.com
Помимо основных двух видов дисков для циркулярки, следует упомянуть о дисковых фрезах. Инструмент разрабатывался для обработки металла, но многие операции по древесине выполняются именно с его помощью. Например, фрезу применяют, когда нужно выбрать паз у деревянного изделия.
Способы заточки диска для выполнения работ по дереву
Следующие способы гарантируют эффективную и безопасную заточку циркулярных пил.
Болгаркой — пошаговая инструкция
Специальные станки для заточки дисков циркулярных пил имеют высокую стоимость и требуют определенных навыков при эксплуатации, поэтому в качестве эффективной и доступной альтернативы выступают УШМ-машинки, то есть «болгарки».
Для фиксации диска используется специальная гладкая подставка, которая конструируется с учетом того, что зуб должен быть перпендикулярен к диску болгарки и иметь минимальное отклонение от него.
Для заточки с помощью болгарки применяется алгоритм:
- Болгарка оснащается шлифовальным диском, а затачиваемый диск крепится к площадке.
- Болгарка удерживается руками или с помощью удерживающего приспособления.
- Режущая кромка зуба циркулярки обрабатывается болгаркой. При этом выполняется легкое равномерное движение.
Свидетельством о том, что грань получила заточку станет визуальное обновление кромки – она перестанет быть потемневшей.
Запрещается включать болгарку, если диск помещен в зев между зубьями затачиваемого диска.
Напильником
Если в качестве инструмента используется напильник или надфиль, то все мероприятия по заточке аналогичны тем же, что и при использовании УШМ. Кроме того, для соблюдения угла заточки необходим специальный шаблон, который используется в качестве направляющей плоскости между зубом и напильником.
Но при этом работа будет производиться значительно дольше, так как циркулярные пилы используют насадки из твердого сплава.
Специальным станком
Станки для точения резцов циркулярной пилы представляют собой сложные инженерные и технические устройства, которые кроме механизмов оснащаются еще и автоматической электроникой.
Данные станки позволяют выполнять наиболее эффективное восстановление режущих кромок с соблюдением всех нужных конфигураций. Эффективность станков объясняется следующими критериями:
- Возможность автоматизации процесса заточки.
- Сохранение параметров угла заточки для каждого резца.
- Все резцы затачиваются идентично с минимальной погрешностью.
- Возможность полного восстановления и реставрации.
Для заточки на станке, диск пилы помещается в специальный суппорт и закрепляется.
Выбираются параметры заточки, которые обеспечиваются специальными механизмами для наклона затачиваемого диска или наклона заточного диска в станке.
Затачиваемый диск помещается в рабочую зону устройства.
Станок запускается, и заточка производится в автоматическом режиме.
Самодельным станком
Самодельные станки для эффективной работы должны включать следующие составные части:
- УШМ (болгарка) в качестве непосредственного заточного устройства.
- Суппорт для закрепления пильного полотна циркулярной пилы.
- Механизмы для обеспечения наклона суппорта, чтобы регулировать конфигурацию заточки.
- Весь механизм закрепляется на станине, в качестве которой может использоваться швеллер или двутавр.
Процесс работы аналогичен использованию оригинального станка для заточки с единственным отличием – полотно циркулярки подается к рабочей зоне устройства вручную.
Как вы это увидите?
Пильный диск для циркулярной пилы следует выбирать в зависимости от типа разреза. он может быть поперечным или продольным. Кроме того, важную роль играют материалы, которые вы планируете видеть. дерево, пластик, древесностружечная плита, цветные металлы, трубы Отметим одно: каждая серия дисков предназначена специально для определенных видов работ ,
Качество лезвия диска напрямую влияет на эффективность пиления. Хорошее лезвие создается лазерной резкой, с балансировкой, выполняемой на компьютере. Каждый диск размалывается отдельно. Качественная ткань на свету будет отражать метки от шлифовального инструмента. Если холст грубый и выглядит грубо обработанным, такой пильный диск для циркулярной пилы не обеспечит эффективной работы и будет притупляться быстрее.
