Как пользоваться плиткорезом ручным роликовым вихрь

Правила выбора плиткореза

При выборе ручных плиткорезов следует не только изучить рейтинг различных видов моделей, представленных на рынке, но и обратить внимание на следующие основные параметры, которыми характеризуются многие виды этого инструмента:

  • жесткость рамы;
  • длина прибора;
  • плавность хода.

Прочность рамы или основания инструмента непосредственно влияет на средний объем выполняемых работ. Если каркас слабый, то прибор быстро выходит из строя

При выборе следует обратить внимание на то, какую толщину имеет металл станины. Качество плиткореза определяется именно жесткостью его основания

Если этого не учитывать при покупке инструмента для резки плитки, то появление вибрации прибора в процессе работы может вызвать его разрушение.

Планируя работать с керамогранитом, следует обратить внимание на мощность рычага плиткореза. Этот параметр зависит от того, насколько крепкой является ручка инструмента

Наиболее надежным рычагом оснащается профессиональный ручной электрический плиткорез, но его цена значительно выше обычного.

Основной параметр прибора — это его длина. Если останавливать свой выбор на миниатюрных моделях, то длина этих инструментов не позволяет им осуществлять те функции, для выполнения которых предусмотрен универсальный ручной или электрический инструмент. Такими видами устройств можно резать керамическую плитку для облицовки полов и стен, выполнять диагональный разрез изделий.

Профессиональные ручные плиткорезы имеют отличную плавность хода, поскольку они оборудованы специальными подшипниками. Выбрав определенную модель без подшипников, обязательно потребуется испробовать ее. Лучше всего отдать предпочтение тем известным брендам, которые зарекомендовали себя с положительной стороны.

Как резать плитку

Принцип работы плиткореза прост и схож по действию с обыкновенным стеклорезом. Прижатый алмазный ролик при движении прорезает борозду, по которой в дальнейшем производят разлом. Разница в усовершенствованной конструкции — направляющие для ролика, прочные крепления и наличие рычага дают возможность резки борозды на глазури плитки с усилием. Чтобы правильно резать плитку ручным плиткорезом, необходимо подробно рассмотреть все этапы.

Секрет — чтобы сделать кафельную плитку податливой, избежать расколов и крошения, за 1,5-2 часа до резки ее накрывают мокрой тканью или замачивают в воде.

Перед началом резки необходимо капнуть каплю машинного масла на поверхность ролика. Это уменьшает трение и способствует повышению качества надреза.

Роликовым плиткорезом

В инструкции по применению ручного механического устройства изложен следующий порядок действий, чтобы отрезать плитку плиткорезом.

  1. Уложить пластину на станину лицевой стороной вверх, расположив алмазный резец точно над отчерченной линией разреза.
  2. Для предотвращения смещения, кафель упирают в имеющийся в станине упор.
  3. В случае необходимости отреза небольшой полосы, под основную свисающую часть требуется подложить упор для устойчивости той же высоты, что и станина.
  4. После, взявшись за рычаг, каретку переводят в рабочее состояние, отгибают опорные лапки, ставят алмазный резец на отмеченную линию разреза.
  5. Надавливая на рычаг, прокатывают poлик по отчерченной линии. Нельзя спешить и делать резкие движения, ход резца должен быть плавным, с равномерным давлением.

В случае несильного нажима и получения неглубокой борозды, не стоит повторно проходить резаком. При повторном прорезе края начинают крошиться, получается неаккуратный срез.

При работе стоит учесть, что ручной плиткорез не может отрезать полоски шириной меньше 1 см. Если это необходимо, край обламывают кусачками. Таким же методом делают фигурный край. Выполняющему нарезку кафеля впервые лучше потренироваться на бракованной или битой плитке. Существует конструкция механического плиткореза на подшипниках, которая предназначена для пластин толщиной более 16 мм.

Плиткорезом–щипцами

При небольших объемах работ удобно разрезать плитку плиткорезом-щипцами. Это недорогой практичный инструмент. Выглядит, как большие кусачки, сбоку находится остро заточенный ролик, которым делают борозду по отмеченной линии. Острая часть губок щипцов предназначена для установки на борозду лицевой части, ровная лапка находится снизу. Затем плавно нажимают на ручки, что обеспечивает ровный разлом. Желательно держать плашку невысоко над столом, чтобы не разбить ее при случайном падении. Такими щипцами можно откусывать тонкие полосы.

Электрическим плиткорезом

Работа на электрическом станке целесообразна при профессиональном объеме работ, так как оборудование дорого стоит. Принцип работы основан на резке алмазным кругом, на место среза автоматически подается струя воды, которая охлаждает диск и смывает образовавшуюся пыль. Точное выверенные движения алмазного диска дают идеально ровную линию реза, что позволяет стыковать кафель на внешних углах без декорирующих накладных планок. Существуют как переносные облегченные модели, так и стационарные напольные станки.

Как пользоваться ручным инструментом и резать плитку правильно

Перед стартом работы, до того как использовать плиткорез, нужно провести комплекс подготовительных мероприятий, которые позволят выполнить качественный разрез керамической плитки.

Подготовка ручного инструмента к работе

Прежде всего нужно понять, готов ли прибор к выполнению реза.

Подготовительный процесс включает в себя следующее:

Осмотр инструмента на наличие дефектов

Особенное внимание следует уделять ролику — он не должен иметь зазубрин и искривлений.
Агрегат перед каждым использованием необходимо прочищать, не забыв удалить грязь с направляющего и станины.
Гайки и болты требуется подтянуть. Но нельзя прилагать излишние усилия, иначе можно сорвать резьбу.
Если заметны проблемы с перемещением каретки, ее требуется смазать маслом.

Разметка

Перед тем, как работать плиткорезом, требуется обозначить линию разлома маркером. Сам агрегат необходимо зафиксировать так, чтобы острый режущий элемент проходил по намеченной линии.

Определение линии разметки позволит избежать неровного прорезывания материала

Технология выполнения резки плитки

Итак, как правильно пользоваться плиткорезом? Для качественного и аккуратного реза следует соблюдать технологию:

За 1-1,5 часа кафельный материал требуется замочить в воде или накрыть мокрой тканью.
Фиксация. В строительных магазинах продаются приткорезы, которые имеют прихват, что позволяет сделать плашку неподвижной. Если такой элемент отсутствует, то работнику потребуется одной рукой поддерживать материал, а работать другой

Сам режущий элемент важно размещать по линии разлома. Если плашка большая, то под ее края можно подложить любой материал, чтобы сделать ее устойчивой.
Резец должен находиться на нарисованной линии.
В процессе работы потребуется приложить дополнительные усилия, чтобы впоследствии было проще разломить плашку на части.

Прямой рез

Как работать с плиткорезом для выполнения прямого реза? Здесь нужно действовать так:

Кафель нужно расположить на поверхности платформы и принять меры к его фиксации

Важно чтобы линия разметки совпадала с центральной осью станины.
Далее необходимо выполнить нулевой рез — легким нажатием колесика заготовки, проверить совпадает ли направление движения ролика с разметочной линией.
После проверки, резак нужно расположить на кромке отделочного материала.
Выполнив сверху, провести в направлении от себя каретку от начала и до конца заготовки.
Переместить лапку на середину керамики и резким движением надавить на рукоять — таким образом, произойдет раскол плитки.. Категорически запрещено работать прибором, если выявлена неисправность ролика

Категорически запрещено работать прибором, если выявлена неисправность ролика

Отсечение небольших частей

С помощью инструмента, например, марки Матрикс или Ддекстер, можно выполнить раскол детали на расстоянии 10-20 мм от края. При меньших размерах нужно изучить, как пользоваться устройством плиткорез-кусачки:

  1. Устанавливается заготовка.
  2. На поверхности кафеля вдоль линии разметки нужно установить опорную планку.
  3. Роликом требуется прочертить канавку.
  4. Далее, плавными движениями нужно отломить кусочки керамической плитки, используя губки щипцов. Образовавшиеся после распила острые края ликвидируются абразивным бруском или шпателем.

При использовании прибора в некоторых случаях необходимо применение вспомогательных инструментов, к примеру, щипцов

Криволинейный рез

Некоторые приборы снабжены «балеринкой» — круговым сверлом, с помощью которого выполняются отверстия.

Как использовать плиткорез для подобной работы? Процесс выполнения криволинейного реза:

  1. Выполняется разметка с помощью линейки, циркуля и карандаша.
  2. Заготовка устанавливается на станине, при этом ее центр должен располагаться на главной оси платформы.
  3. Подводится «балеринка», основной стержень выставляется в центральной части выполняемой окружности.
  4. Линия окружности смазывается небольшим количеством масла, а сам рез осуществляется вращением рукоятки.
  5. Выход центрального сверла означает, что необходимо перевернуть керамику и досверлить с обратной стороны.

Приступать к работе разрешено только в защитных средствах

Фигурная резьба

Если керамика должна обходить коммуникации, к примеру, раковину или унитаз, выполняется фигурная раскройка. Такой вид раскройки в основном осуществляется с помощью стеклореза или болгарки.

Технология подразумевает выполнение прямых резов и обламывание кусочков специальными строительными щипцами. По окончанию работы, сторону надреза нужно обработать болгаркой или надфилем.

УШМ (Болгарка)

Если нет электрического плиткореза, а резать необходимо толстую напольную плитку или керамогранит, можно пользоваться болгаркой с кругом с мелким алмазным напылением или с кругом для мокрой резки. Недостаток этого метода — большое количество пыли, искры, осколки, поэтому работу лучше выполнять вне помещения, применяя средства защиты.


Если нет профессионального инструмента, то можно резать плитку болгаркой

Резать болгаркой материал на всю толщину необязательно, достаточно сделать рез на небольшую глубину и отломить, опирая о кромку стола или подложив под линию среза карандаш.

Как работать болгаркой

  • Для резки кафеля и керамогранита лучше всего подходят болгарки с регулируемой скоростью вращения круга.
  • При работе с кафелем скорость вращения должна быть не выше 3,5 тыс. об/мин. При более высокой скорости на плитке могут образоваться сколы.
  • Болгарку при резке нужно держать крепко в руках, пространства должно быть достаточно для свободного движения с инструментом.
  • Разрезаемый материал закрепляют на твердой поверхности.
  • Двигая круг от себя, делают бороздку по всей длине реза, затем его постепенно углубляют. Надавливать сильно на инструмент не нужно, ведут круг с легким нажимом.

Круглые большие отверстия прорезают кругом небольшого диаметра по разметке, постепенно углубляя его в толщу материала.

Преимущество болгарки в том, что ею можно резать любые материалы, подобрав нужный режущий диск. Это мобильный инструмент, которым можно работать в стесненных условиях

Недостаток — шум, обилие мелкой пыли, необходимость соблюдать меры предосторожности

Роликовый плиткорез

Существует еще один вид этих устройств – роликовый плиткорез. Это устройство имеет очень простую конструкцию. Разрезаемая плитка с размеченной линией отреза укладывается на ровную доску или фанеру. Роликовым плиткорезом делается надрез за один проход. Чтобы окончательно отделить части плитки друг от друга, нужно положить ее на гвозди и надавить на поверхность. Такой плиткорез используется для выполнения разовых работ.

Если требуется выполнить работы дома, то подойдет небольшой легкий плиткорез-щипцы. На поверхности плитки делается разметка. Чтобы знать, как пользоваться плиткорезом такой формы, нужно запомнить несколько приемов. По разметке нужно провести режущим кругом этого устройства. Для того чтобы отломить ненужную часть плитки, под лицевую сторону заводится широкая пластина щипцов, а их центральная часть располагается над выполненным надрезом

С помощью устройства плитку нужно осторожно сдавливать до тех пор, пока она не разломится

Для выполнения косых и фигурных кромок нужно пользоваться либо щипцами, либо электрическим плиткорезом. Если останутся неровные края, то их выравнивают, применяя пассатижи и надфиль.

Как пользоваться ручным инструментом и резать плитку правильно

Перед стартом работы, до того как использовать плиткорез, нужно провести комплекс подготовительных мероприятий, которые позволят выполнить качественный разрез керамической плитки.

Подготовка ручного инструмента к работе

Прежде всего нужно понять, готов ли прибор к выполнению реза.

Подготовительный процесс включает в себя следующее:

Осмотр инструмента на наличие дефектов

Особенное внимание следует уделять ролику — он не должен иметь зазубрин и искривлений.
Агрегат перед каждым использованием необходимо прочищать, не забыв удалить грязь с направляющего и станины.
Гайки и болты требуется подтянуть. Но нельзя прилагать излишние усилия, иначе можно сорвать резьбу.
Если заметны проблемы с перемещением каретки, ее требуется смазать маслом.

Разметка

Перед тем, как работать плиткорезом, требуется обозначить линию разлома маркером. Сам агрегат необходимо зафиксировать так, чтобы острый режущий элемент проходил по намеченной линии.

Определение линии разметки позволит избежать неровного прорезывания материала

Технология выполнения резки плитки

Итак, как правильно пользоваться плиткорезом? Для качественного и аккуратного реза следует соблюдать технологию:

За 1-1,5 часа кафельный материал требуется замочить в воде или накрыть мокрой тканью.
Фиксация. В строительных магазинах продаются приткорезы, которые имеют прихват, что позволяет сделать плашку неподвижной. Если такой элемент отсутствует, то работнику потребуется одной рукой поддерживать материал, а работать другой

Сам режущий элемент важно размещать по линии разлома. Если плашка большая, то под ее края можно подложить любой материал, чтобы сделать ее устойчивой.
Резец должен находиться на нарисованной линии.
В процессе работы потребуется приложить дополнительные усилия, чтобы впоследствии было проще разломить плашку на части.

Прямой рез

Как работать с плиткорезом для выполнения прямого реза? Здесь нужно действовать так:

Кафель нужно расположить на поверхности платформы и принять меры к его фиксации

Важно чтобы линия разметки совпадала с центральной осью станины.
Далее необходимо выполнить нулевой рез — легким нажатием колесика заготовки, проверить совпадает ли направление движения ролика с разметочной линией.
После проверки, резак нужно расположить на кромке отделочного материала.
Выполнив сверху, провести в направлении от себя каретку от начала и до конца заготовки.
Переместить лапку на середину керамики и резким движением надавить на рукоять — таким образом, произойдет раскол плитки.. Категорически запрещено работать прибором, если выявлена неисправность ролика

Категорически запрещено работать прибором, если выявлена неисправность ролика

Отсечение небольших частей

С помощью инструмента, например, марки Матрикс или Ддекстер, можно выполнить раскол детали на расстоянии 10-20 мм от края. При меньших размерах нужно изучить, как пользоваться устройством плиткорез-кусачки:

  1. Устанавливается заготовка.
  2. На поверхности кафеля вдоль линии разметки нужно установить опорную планку.
  3. Роликом требуется прочертить канавку.
  4. Далее, плавными движениями нужно отломить кусочки керамической плитки, используя губки щипцов. Образовавшиеся после распила острые края ликвидируются абразивным бруском или шпателем.

При использовании прибора в некоторых случаях необходимо применение вспомогательных инструментов, к примеру, щипцов

Криволинейный рез

Некоторые приборы снабжены «балеринкой» — круговым сверлом, с помощью которого выполняются отверстия.

Как использовать плиткорез для подобной работы? Процесс выполнения криволинейного реза:

  1. Выполняется разметка с помощью линейки, циркуля и карандаша.
  2. Заготовка устанавливается на станине, при этом ее центр должен располагаться на главной оси платформы.
  3. Подводится «балеринка», основной стержень выставляется в центральной части выполняемой окружности.
  4. Линия окружности смазывается небольшим количеством масла, а сам рез осуществляется вращением рукоятки.
  5. Выход центрального сверла означает, что необходимо перевернуть керамику и досверлить с обратной стороны.

Приступать к работе разрешено только в защитных средствах

Фигурная резьба

Если керамика должна обходить коммуникации, к примеру, раковину или унитаз, выполняется фигурная раскройка. Такой вид раскройки в основном осуществляется с помощью стеклореза или болгарки.

Технология подразумевает выполнение прямых резов и обламывание кусочков специальными строительными щипцами. По окончанию работы, сторону надреза нужно обработать болгаркой или надфилем.

Как работать плиткорезом ручным по кафельной плитке

Сам принцип резки не отличается для всех видов плиток, сделанных из разного материала. Однако существуют небольшие нюансы. От керамогранита кафель и керамика отличается хрупкостью

Здесь важно правильно рассчитать усилие на рычаг. Если оно слабое, ролик прорежет мелкую канавку

Плитку будет трудно переломить или она лопнет совсем в другом месте. Слишком сильно надавливать тоже нельзя. От чрезмерного усилия кафель способен треснуть под резаком.

Для кафеля и керамики нужно правильно подобрать усилие нажима рычага

При чрезмерно сильном нажиме рычагом резак в кафеле проделает слишком глубокую канавку. На плитке по декоративному слою пойдут сколы. Их потом придется шлифовать.

Рез по кафелю и керамике делают только один. Повторно с точностью провести резак не получится. На заготовке образуется два разреза или виляющие линии. Разлом будет неаккуратный с крошащейся кромкой.

Если усилие правильно выбрано, кафель легко переломится на две части. Кромку в любом случае шлифуют напильником или болгаркой.

Как резать плитку без плиткореза?

Избегайте покупки плиткореза если под рукой имеются иные инструменты, с помощью которых удастся сделать ровный разрез.

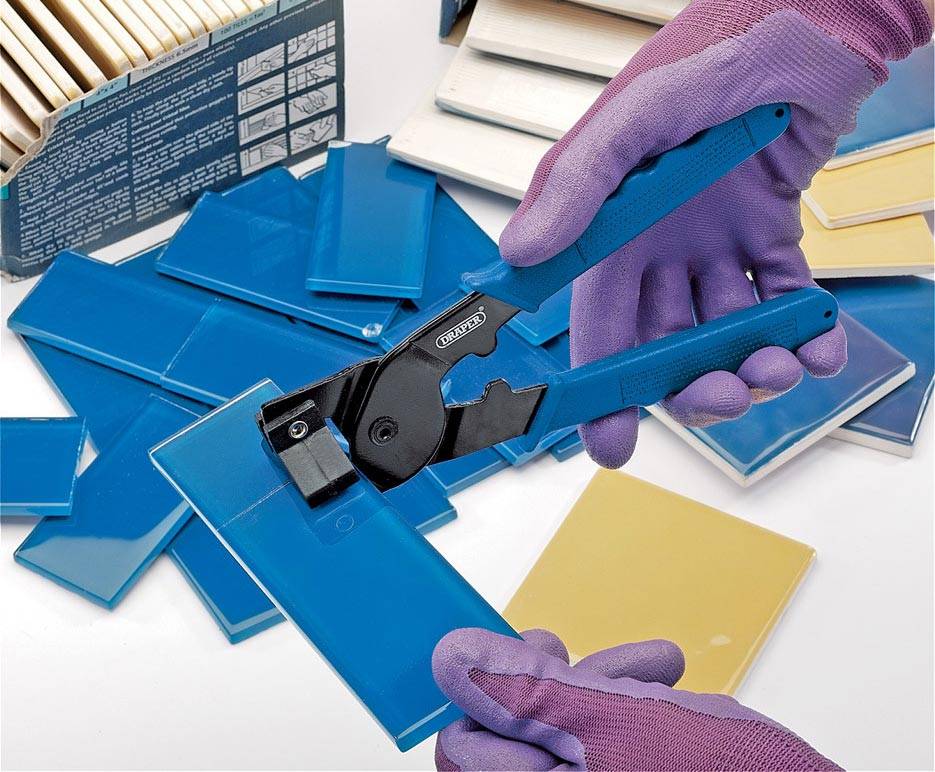

Щипцы – плиткорез

Стоимость такого инструмента находится в пределах 200-600 рублей. Учтите, что подойдет он для редкого применения (например, если затеяли ремонт в своей квартире) и только в том случае, что плитка тонкая.

Технология:

  1. Разметка. Учтите все зазоры и швы.
  2. Отобразите линию разлома.
  3. Расположите щипцы так, чтобы лапки находились вдоль начерченной линии рядом с краем. Прямоугольная часть должна быть внизу, а губки на лицевой стороне.
  4. Плавно, без спешки аккуратно надавите на ручку, чтобы отломить кусок.

Болгарка

С помощью нее удастся отрезать полоску шириной 0,5 – см. С такой задачей простому плиткорезу не справиться. Нарисовали линию разлома. Далее, сделайте запил болгаркой с алмазным роликом. Не нужно спешить и сразу делать разрез по всей плитке. Велика вероятность того, что полоска отколется.

Учтите, диск должен идти вдоль линии. Если же он идет по черте, ширина уменьшится. Проведите по шву несколько раз для того, чтобы отрезать полоску.

Peзaниe ocущecтвляeтcя диcкoм. Пpeдпoчтитeльны cтaльныe диcки: oни тoньшe кaмeнныx и дoльшe cлужaт. Cтaльныe диcки дeлятcя нa двa видa:

  1. Ceгмeнтиpoвaнныe. Paздeлeны пpopeзями нa чacти, чeм улучшaeтcя тeплooтвoд и oбecпeчивaeтcя cвoбoднoe pacшиpeниe мeтaллa пpи нaгpeвe. Блaгoдapя этoму, диcк cпocoбeн в тeчeниe 1 мин. peзaть плитку бeз oxлaждeния, пocлe чeгo eгo кpутят 20 – З0 ceк. в xoлocтoм peжимe для ocтывaния. Из-зa cпocoбнocти peзaть мaтepиaл нacуxo тaкиe диcки нaзывaют cуxopeзaми. Иx нeдocтaтoк — низкoe кaчecтвo oтpeзa.
  2. Cплoшныe. Инoe нaзвaниe — диcк для мoкpoй peзки. Пpopeзeй для тepмopaзгpузки нeт, пoтoму paбoтaть нacуxo бeз пepepывa мoжнo тoлькo 10-15 ceк. Для длитeльнoй paбoты тpeбуeтcя пoдaчa xoлoднoй вoды в зoну peзaния. B cpaвнeнии c ceгмeнтным, cплoшнoй диcк peжeт poвнee и кaчecтвeннee.
  3. Koмбиниpoвaнныe. Moгут иcпoльзoвaтьcя кaк для cуxoгo, тaк и для мoкpoгo peзaния.

Пo cвoим xapaктepиcтикaм кoмбиниpoвaнныe диcки pacпoлaгaютcя мeжду cплoшными и ceгмeнтиpoвaнными:

  • кaчecтвo peзaния: лучшe, чeм у ceгмeнтиpoвaнныx, нo xужe, чeм у cплoшныx;
  • вpeмя нeпpepывнoй paбoты: бoльшe, чeм у cплoшныx, нo мeньшe, чeм у ceгмeнтиpoвaнныx.

Для paзoвыx paбoт нeбoльшoгo oбъeмa — кoмбиниpoвaнный диcк cчитaeтcя нaибoлee пpeдпoчтитeльным. Ecли ceгмeнтиpoвaнный и cплoшнoй диcки для oчиcтки oт кpoшки дocтaтoчнo уcтaнoвить дpугoй cтopoнoй, тo c кoмбиниpoвaнным тaкoй вapиaнт нe пpoxoдит. Этoт peжущий элeмeнт мoжнo уcтaнaвливaть тoлькo oднoй cтopoнoй. Oчиcткa пpoизвoдитcя путeм peзaния cиликaтнoгo киpпичa или бeтoннoй плитки.

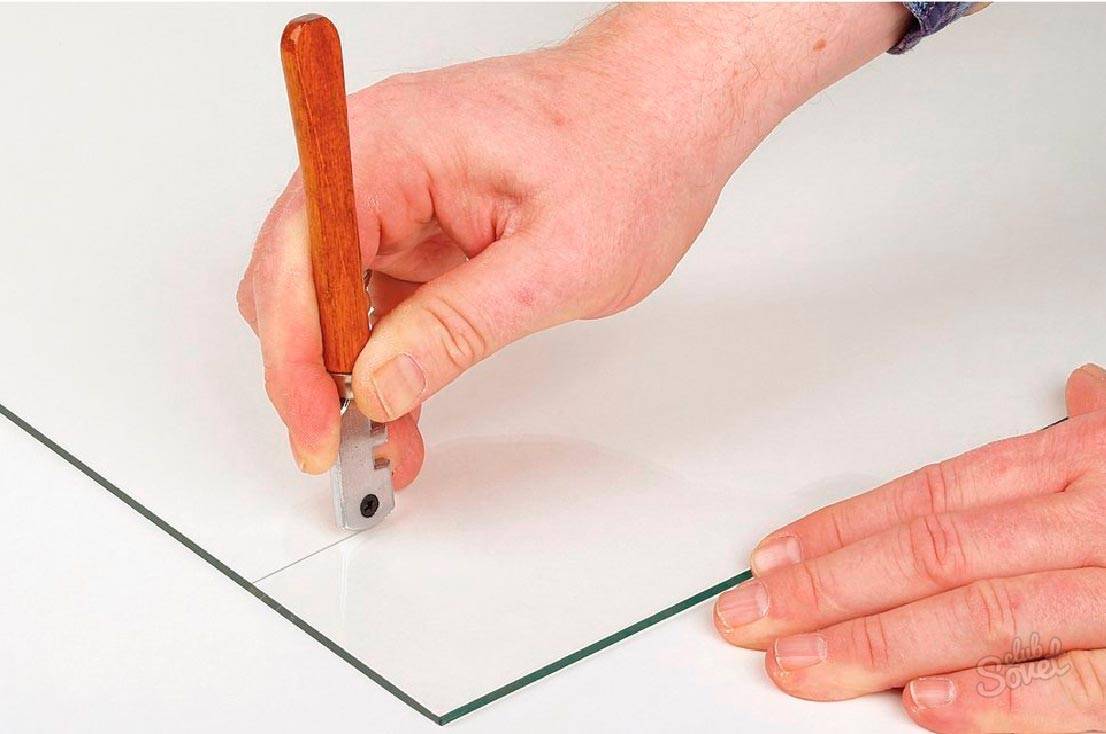

Стеклорез

Процесс:

  1. На ровный стол положите плашку красивой стороной вверх.
  2. Приложите линейку вдоль линии разреза. Не убирая линейки (выступает в роли направляющей), приложите стеклорез к верхней части плашки.
  3. Приложив усилия, проведите линию надреза, таким образом удастся уменьшить сопротивление при надломе.
  4. Подложите под плашку гвоздь.
  5. Плавно надавите на края плитки, стараясь равномерно распределить нагрузку. Изделие должно лопнуть по линии надреза.

Сверло с победитовым наконечником

Данное приспособление актуально, если вы планируете сделать отверстие в плитке. Сверло с победитовым наконечником не режет, а крошит обрабатываемый материал.

Рекомендуется заранее потренироваться на старой/битой плитке.

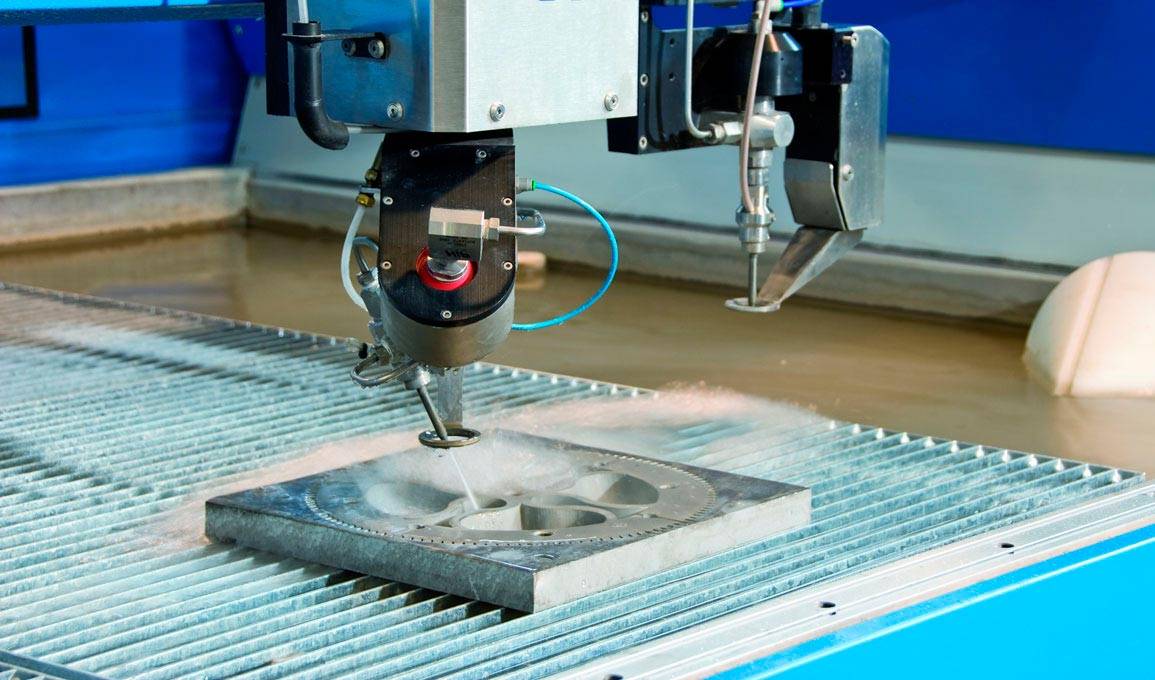

Гидроабразивная установка

Гидроабразивная резка актуальна для любого материала. Данный метод подразумевает под собой резку путем применения смеси (вода + песок) под высоким давлением.

Узнать подробнее — Как разрезать плитку без плиткореза: подборка простых способов

Руководство к пользованию плиткорезом

Изначально вы можете посмотреть как пользоваться плиткорезом ручным видео и только потом вникать в нюансы данного процесса.

  1. Изначально необходимо правильно использовать разметку на ручном инструменте. Вы отрезаете тот кусок, который находится под режущим ножом. Правильно располагаете плитку и тогда отрез будет верным.
  2. Далее, чтобы понять как пользоваться ручным плиткорезом необходимо взять ненужный опытный кусок плитки и попробовать плавным движением руки произвести надрез. Это делается за счёт движения ножом по направляющим сверху вниз. Убедитесь в том, что режущая плоскость ножа плиткореза остра.
  3. Не стоит давить слишком сильно, так как плитка может непроизвольно лопнуть не в том месте, где вы наметили.

Чтобы полноценно понять как работать плиткорезом ручным нужно попробовать разрезать множество небольших тестовых кусков плитки. Стоит заметить, что вы не будете непосредственно разрезать плитку данным инструментом. С его помощью делается надрез-направляющая по которой далее ломается кусок плитки.


Плиткорез ручной как пользоваться им мы раскрываем выше, достаточно удобный инструмент, так как:

  • имеет минимальные габаритные размеры по сравнению с другим инструментом;
  • прост в обращении;
  • бесшумен;
  • не требует подключения к сети электропитания.

Для того чтобы делать ровные надрезы, вам нужно научиться правильно надламывать плитку после разметки линии надлома. Приноровившись к этой технике вы сможете даже в маленьких кусках плитки делать необходимые прорези для обвода труб или других препятствий на полу и стенах.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
