Как подобрать ключ к патрону дрели

Замена патрона дрели своими руками

Существует несколько наиболее часто встречающихся проблем, которые могут наблюдаться в процессе эксплуатации инструмента, и потребуют замены патрона:

достаточно часто наблюдется падение закрепленного элемента. Такая проблема встречается не только на старых инструментах, но и на абсолютно новых моделях, которые характеризуются конусным креплением кулачковой детали. Как правило, падение детали сопровождает процесс высверливания глубоких отверстий. В этом случае при подъёме сверла и освобождение его от скопившейся стружки, с конуса спадает патрон. Решить такую проблему можно посредством повышения натяга конусного сопряжения. С этой целью нужно нагреть патрон в масле до температурных показателей в 110оС, а затем насадить его на фиксирующую часть холодного инструмента;

если при выполнении работ, сопровождающихся выделением значительного количества пыли, стружки или грязи заклинивает зажимные губы, то нужно выполнить правильную разборку патрона, а затем аккуратно, но максимально тщательно очистить и промыть все движущиеся, рабочие элементы

Перед тем, как собрать деталь, очень важно произвести внутреннюю смазку при помощи кисти и литола. Хороший результат даёт использование самодельного защитного кожуха, предотвращающего засорение рабочих частей; если в процессе сверления наблюдается биение патрона, то причиной может быть значительная изношенность посадочного конуса. Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене

При необходимости выполняется полная замена разбитого патрона

Не менее распространённой причиной такого явления может стать неравномерное изнашивание кулачков, которые подлежат замене. При необходимости выполняется полная замена разбитого патрона.

Сборка разобранной детали осуществляется в обратном разборке порядке, с соблюдением правил крепления на инструменте.

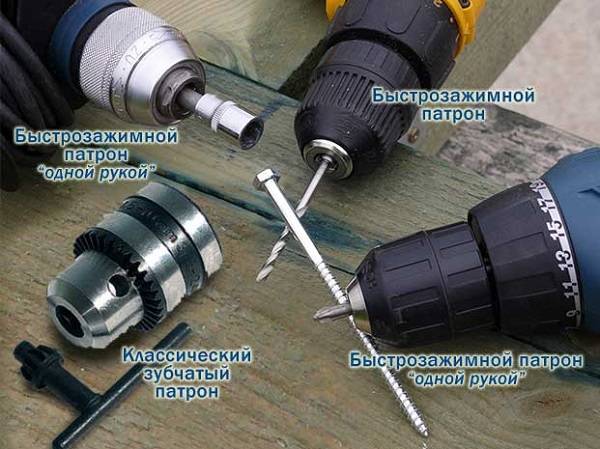

Классификация патронов

Существуют следующие виды патронов:

• быстрозажимного действия или самозажимное устройство;
• sds-устройства цангового типа;
• кулачковые.

На дрели с быстрозажимным патроном поменять сверло или другую насадку можно довольно быстро, при этом не нужно применять никаких дополнительных приспособлений. Патроны первого варианта делятся на одно- и двухмуфтовые устройства.

Одномуфтовые устройства имеют систему блокировки вала, которая срабатывает во время замены оснастки. У них есть существенный негативный момент — весьма низкая прочность элементов фиксации, внешние детали патрона выполнены из пластика, что сильно увеличивает их повреждение и поломку всего устройства.

На ударные модели и перфораторы производители ставят кулачковые изделия, потому что их конструкция более крепкая — в основном здесь применяются патроны под ключ, для надежного закрепления сверла.

Цангового типа патрон был создан еще в 70-х годах прошлого столетия, его конструкция отличается тем, что в хвостовой части есть две канавки, а сверло надо вкручивающими движениями заглублять на 40 мм. Имеется 4 желобка: 2 фиксирующих , 2 — для направления клиньев, режущий инструмент фиксируется стопорными шариками.

У классического зубчатого устройства регулировка затяжки происходит с помощью ключа для патрона, который идет в комплекте дрели. Чтобы правильно открутить патрон, надо придерживаться рекомендаций опытного мастера, для этого посмотрите это видео:

Специфика конусного крепления

В современных ручных электродрелях конус Морзе встречается редко. Такие модели комплектуются специальными съемниками, а процесс демонтажа отображается в техническом описании.

В старых советских дрелях конструкция редуктора позволяла снимать патрон довольно грубыми способами. Можно было пробовать разъединить конусные поверхности клиновидным предметом, слегка подбивая его с разных сторон.

Другой вариант – брали дрель одной рукой патроном вниз, а другой наносили молотком легкие удары по торцу. Если не помогало, смазывали место посадки проникающим составом (керосином или смазкой WD-40), выдерживали несколько часов и снова пробовали сбить патрон.

Применять такой метод можно, если подшипник вала установлен внутри корпуса. Для большинства используемых в наше время дрелей этот способ неприемлем, так как может повлечь повреждения подшипников или редуктора.

При подборе нового патрона обращайте внимание на разновидность крепления, посадочный диаметр и возможность работы в ударном режиме, если у вашей дрели присутствует данная опция

Конструктивные особенности

Устройство патрона основано на использовании в его конструкции кулачкового или цангового механизма. Благодаря элементу на инструменте можно без труда зажимать разные по форме и диаметру насадки.

Состоит патрон из нескольких частей:

• цилиндрической формы корпус;
• вращающаяся на внешней стороне гильза;
• 3 зажимных лепестка.

Последний элемент играет очень важную роль в конструкции патрона, поэтому его изготавливают из качественной и высокопрочной стали. Все лепестки одного размера и формы, когда гильза совершает вращение, они смыкаются, фиксируя используемую насадку.

Такой механизм просто незаменим при использовании круглых сверл, поскольку не дает им провернуться внутри патрона.

Существует несколько разновидностей цанговых патронов с кулачками внутри:

• быстрозажимной;
• ключевой (зубчато-венцовый);
• мини-патроны.

Быстрозажимные используют без дополнительного ключа, в чем их основное преимущество. У пользователя появляется возможность произвести замену патрона быстро и без дополнительного инструмента. Зажим производится автоматически, что позволяет существенно сокращать время на смену насадки.

Демонтируем патрон

В зависимости от способа крепления патронного механизма, методы разборки будут различаться.

Резьбовое соединение

Разбирать такую конструкцию надо в таком порядке.

1. Аккуратно производим откручивание стопорного винта.
2. Выкручиваем патрон против часовой стрелки, если резьба затянута на совесть, зажимаем вал инструмента в тиски. Для откручивания используется газовый ключ. Потом снимаем устройство и осматриваем его на предмет целостности и исправности.
3. Если сверло заклинило в губках, то наносим не сильные, но точные удары молотком с помощью выколотки по кулачкам сверху.

Установку осуществляем в обратном порядке. При закручивании нового устройства вал надо фиксировать от проворачивания свободной рукой. Последним закручиваем стопорное устройство. В помощь домашним умельцам видео:

Соединение конусом

Снять патрон с конусной части вала довольно легко. В комплекте дрели должно быть специальное приспособление для этих целей, но многие опытные мастера пользуются таким методом: переворачивают инструмент сверлом вниз, закрепляют его и равномерными ударами молотком по тыльной стороне приспособление выбивается с вала.

После демонтажа надо отшлифовать конусные поверхности при помощи наждачного полотна, если есть задиры поверхности, то удалите их напильником. Новый патрон устанавливается на место еще проще — ударами киянки поверху он усаживается плотно на место соединения.

Пользователям необходимо помнить, что удаление сверла или другой насадки, когда их заклинило в патроне, требует определенных навыков и умения обращаться со слесарными инструментами, но в любом случае надо демонтировать устройство. Если же патрон на дрели вышел из строя, то его надо заменить.

https://youtube.com/watch?v=2hanA49prIQ

Выбор

У большинства портативных дрелей патроны закручены на резьбовой шпиндель, который соединен с дрелью, а затем удерживается на месте с помощью стопорного винта

Чтобы понять, какой элемент необходимо купить на смену старому, необходимо открыть лепестки до самой широкой точки и заглянуть в основание с фонариком Если виден винт в нижней части патрона, стоит обратить внимание на тип головки. Если он отсутствует, то, вероятно, это конический шпиндель

При покупке также стоит учитывать, что элемент обязан обеспечивать должную жесткость крепления с учетом количества оборотов. Более дорогие модели позволяют снизить радиальное биение.

Не на последнем месте и удобство использования патрона, в этом случае быстрозажимные на первой позиции, но когда речь идет о долговечности, то лучше купить с ключом.

Если используются сверла из твердосплавного материала, тогда патрон должен самоцентрироваться, поскольку у такой оснастки плохая устойчивость к продольному изгибу

Важно знать, что жесткость крепления всегда сопоставляется с длиной насадки и материалом, из которого она изготовлена

Замена на дрели Интерскол

Дрель Интерскол очень удобна, имеет эргономичную ручку. Низкая цена тоже является частой причиной её выбора покупателями.

Замена патрона на дрели Интерскол не представляет особых проблем:

1. Откручивается стопорный винт. Для этого понадобится мощная отвёртка с крестовым лезвием. Перед откручиванием лучше капнуть под винт керосина или использовать смазку WD — 40. Этот метод эффективен тем, что оба упомянутых вещества отличаются высокой проникающей способностью и способны растворить засохшую смазку или ржавчину. Нужно помнить, что повредить шлиц винта достаточно легко, как и сорвать его головку. А если это всё же произошло, придётся высверливать винт либо другой дрелью, либо делать это в цеховых условиях, используя сверлильный или токарный станок. Высверливая винт, нужно постараться не повредить резьбу.
2. Г-образный ключ-шестигранник, размером от 10 мм и больше зажимается в патроне короткой стороной.
3. Резкий удар по длинной части ключа должен «сорвать» прикипевшую резьбу с места. Бить следует в направлении часовой стрелки. Последующее откручивание производится рукой.

Нельзя наносить удары молотком по самому патрону: можно не только его сломать, но и деформировать шпиндель. Это приведёт к тому, что понадобится разбирать всю дрель и ремонтировать её уже в специализированной мастерской.

На некоторых моделях дрели этой марки на шпинделе (оси), на которую насажен патрон, есть специальные проточки (лыски) под гаечный рожковый ключ. Это позволяет надёжно зафиксировать ось перед откручиванием.

Если проточки отсутствуют, и способ с ударами по шестигранному ключу не помог, лучше всего частично разобрать дрель, открутив все саморезы и сняв крышку корпуса инструмента.

Можно зафиксировать вал следующим образом:

• Зажать ладонью большую шестерню редуктора и крыльчатку вентилятора. Работать, конечно, лучше в прочных перчатках.
• Открутить оснастку.

Сняв старый инструмент, установку нового узла нужно производить в обратной последовательности, не забывая смазывать резьбы шпинделя и винта.

Крайне нежелательно пользоваться смазками типа «Литол», поскольку, когда наступит очередь очередной замены, будут сложности ещё большие, чем, если бы резьба не смазывалась вообще. Делать это следует графитовой смазкой или же просто машинным маслом.

Для чего нужен?

Патрон для дрели – важная деталь, которая отвечает за надежный крепеж оснастки. Его конструкция устроена таким образом, чтобы держать сверло плотно, не отпуская его даже при высоком вращающем моменте. Патрон можно использовать, чтобы вращать отвертку или любое другое приспособление.

Элемент с ключом предполагает, что для замены используется дополнительный компонент. Ключ изготавливается в T-образной форме, он находится рядом с патроном. Когда повернут, двигает шестерню, что заставляет воротник вращаться вокруг замка, отвечающего за открытие или закрытие.

На некоторых замках в конструкции патрона количество кулачков доходит до шести, и чем их больше, тем плотнее сидит на своем месте сверло. Из них 4 необходимы для удержания квадратной биты. Если инструмент используется для решения домашних задач, тогда кулачка 3, и они самоцентрирующиеся.

Как снять патрон с электродрели

Патрон может крепиться к шпинделю следующим образом:

• Конусное крепление. Когда используется конус Морзе (конус инструментальный). В этом случае вал выполнен в виде конуса, хорошо отшлифован и для его насадки требуется минимальное усилие. Пример маркировки: В10, где В — условное обозначение конуса, а цифра 10 — диаметр хвостовика режущего инструмента. Такое крепление встречается чаще всего у шуруповёртов.
• Резьбовое крепление. Резьба же бывает метрическая и дюймовая. Если на корпусе патрона выбита маркировка М13, то здесь резьба метрическая, 13 мм. Если она дюймовая — UNF с указанием диаметра ½ дюйма.

Однако чтобы обезопасить пользователя на все 100%, производитель импортных дрелей ещё и фиксирует патрон винтом, который служит стопором и надёжно крепит его к валу.

Винт имеет левую резьбу и очень часто, когда дрель ремонтируют неопытные люди, шлиц на винте под отвёртку срывают по незнанию, полагая, что там стандартная правая резьба — поэтому откручивать нужно его по часовой стрелке.

Зная конструктивные особенности собственной дрели, снять патрон не представляется большой проблемой.

Для того чтобы сменить этот элемент необходимо подготовить следующие инструменты:

• Трубный ключ № 2.
• Молоток средних размеров. Примерно 400−500 гр.
• Гаечные ключи.
• Штангенциркуль № 1, 2 или 3.
• Отвёртку с нужной формой и сечением лезвия.
• Напильник личной или бархатный.
• Наждачную бумагу.

В этом списке указан минимальный набор инструмента. Очень возможно, что во время работ понадобиться что-нибудь дополнительно.

Соединение резьбовое

Порядок действий при демонтаже:

• Откручиваем стопорный винт против часовой стрелки.
• Откручиваем патрон в том же направлении. Если на валу есть проточки — пользуемся гаечным ключом для фиксации.
• Если сверло заклинило, то следует точными и лёгкими ударами молотка постучать по кулачкам сверху вниз.
• Установка устройства осуществляется в обратном порядке.

Зафиксировав ту часть оснастки, на которой кулачки трубным (газовым) ключом № 2, нужно провернуть вал. Патрон должен легко открутиться после такого «настойчивого» вмешательства.

Соединение инструментальным конусом: демонтаж пошагово

Такой демонтаж производится с помощью молотка и выколотки из цветного металла: латунь, бронза, алюминий, медь. Впрочем, всё ещё встречаются и молотки такого типа.

Как разобрать патрон от дрели

Дрель входит в список самых востребованных электрических строительных инструментов на современном рынке, наряду с шуруповертами. Как и в случае с другими приспособлениями, дрель довольно часто ломается, вследствие чего пользователи спешат в магазин за покупкой нового инструмента, который, кстати, должен быть в каждом доме. Не спешите с выводами. Возможно, ваше устройство можно подчинить. Ведь частой причиной поломки дрели является выход из строя рабочего патрона. Для начала прочитайте, как разобрать патрон от дрели.

На фотографии ниже изображена схема стандартной дрели на основе модели российского производителя – Интерскол. В принципе, все дрели имеют примерно одинаковую конструкцию. Во время разбора трудности могут вызывать только плотность креплений и близкое расположение мелких деталей. Подробная инструкция поможет вам справиться с такими проблемами.

Самый популярный вид сверлящего патрона в современной дрели

Патрон – основная часть любой дрели, шуруповерта или даже перфоратора. Именно этот элемент отвечает за крепление сверла. А значит, от него зависит качество и скорость сверления. Если патрон вообще неисправен, насадка будет просто стоять на месте, что, естественно, не даст никакого результата.

Самый популярный вид патрона в дрели – кулачковый. Верхний узел патрона в таком случае оснащается набором мелких кулачков, направление движения которых вы можете регулировать самостоятельно. Таким образом, если кулачки двигаются по часовой стрелке, насадка идет вместе с ними. Против часовой – стоит на месте.

По виду нижнего узла, то есть, крепления к самому устройства, патроны бывают резьбовые и конусные. Первый вариант крепится на рабочий вал с помощью нарезанной резьбы. Во втором случае устройство просто зажимается по принципу конуса Морзе.

В современных дрелях распространены оба варианта.

Как разобрать сверлильный патрон дрели. Пошагово

1. Снимаем деталь с основного вала дрели.

Как было указано, крепится он или на резьбу, или на конус. В любом случае сначала нужно будет разжать фиксирующие губки. Только после этого вы увидите крепящий винт. Открутите его по часовой стрелке. Возможно, таких винтов будет два – сверху и снизу. Дальше фиксируем рукой или пассатижами саму дрель и откручиваем патрон по часовой стрелке.

1. Особенности откручивания патрона.

Возможно, устройство не поддастся вам с первого раза, так как крепится производителями надежно для максимальной безопасности. В таком случае можете использовать газовый ключ. Если и это не помогло, переходите к крайнему варианту. Возьмите два ключа. Одним крепко зажмите вал, вторым – откручивайте патрон

Обратите внимание, что газовый ключ может повредить гильзу патрона или покрытие рабочего вала. Желательно использовать прокладки, чтобы избежать неприятностей

1. Как разобрать быстрозажимной патрон дрели. Корпус.

Здесь все просто. Зажмите корпус в тиски через прокладку.

Как открыть патрон дрели?

Назначение патрона на дрели – надежное крепление сверла или других насадок (строительного миксера, шлифовального круга и т. д.). Фиксацию осуществляют три механических «пальца», которые сводятся и разводятся при помощи резьбового механизма.

Существуют две основные разновидности патрона:

• Бесключевая разновидность. Чтобы открыть такую конструкцию, достаточно обхватить корпус пальцами и, включив обратное вращение, коротко нажать на курок инструмента. Дрель сама провернет вал, разведя «пальцы», фиксирующие сверло. Такой патрон проще в работе, но надежность фиксации инструмента будет несколько ниже.
• Разновидность, оснащенная ключом. Ключ – устройство Т-образной формы, на одном из концов которого размещена зубчатая шестерня конической формы. Два других конца служат рукоятью для вращения. Чтобы раскрутить или закрутить патрон, ключ вставляют в отверстие на корпусе и вращают, удерживая корпус другой рукой.

Как правило, ключ входит в комплект поставки электроинструмента. Он либо лежит в коробке, либо прикреплен к шнуру питания специальным креплением.

Разборка и сборка патронов

Бывают случаи, когда для нормального продолжения службы патрона ему необходима детальная чистка. Разобрать можно практически любой, а собрать обратно — нет. Быстрозажимной часто имеет кожух, под которым скрыты его составляющие. В этом случае разобрать или применить поверхностную чистку деталей придётся определить, сняв пластиковый кожух.

Чаще всего разобрать можно при помощи грубой физической силы, зажав его в тисках и постукивая молоточком по тыльной стороне. Тот способ применим для сборных конструкций, детали которых сделаны из толстого металла, но не из единого куска метала.

Разобрать кулачковый быстрозажимной, где венец с обоймой составляют монолит, при помощи одной только силы не удастся. Ввиду его конструкции может понадобиться нагревающий инструмент. Например, строительный фен способный дать металлу нагрев до 250 ⁰ C. прежде чем вставить патрон вращающимся кольцом в тиски, необходимо спрятать его кулачки внутрь. Нагрев вращающегося кольца необходимо производить снаружи, охлаждая его изнутри при помощи хлопчатого материала вставленного внутрь, который в процессе нагревания детали периодически поливается холодной водой.

После достаточной температуры нагрева можно выбить основу из кольца, которое так и останется в тисках. При сборке также потребуется нагревание детали.

Причины заклинивания

Такого рода проблема происходит в двух случаях:

• Заклинило сверло в патроне-переходнике, который используется для насадки обычной дрели
• Деталь застряла в самих зажимных губах перфоратора

Первая проблема случается из-за необходимости применения обычной дрели в работе бура, который для манипуляций с помощью перфоратора требует специальный патрон-переходник. Он вставляется в зажим устройства.

После окончания работы часто не получается вытащить бур, потому что зажимной элемент перфоратора жестко его держит. Чтобы изъять сверло, в таком случае достаточно использовать специальный состав, например, WD-40. Он в течение нескольких минут расслабит зажим. Если в наличии такого средства нет, а магазин далеко, можно воспользоваться обычным керосином. По истечении 5–10 минут нужно попробовать вынуть бур, постукивая по патрону и одновременно расшатывая насадку. Это должно помочь, и она благополучно освободится, а зажим необходимо прочистить и смазать.

Вторая причина заклинивания насадки может заключаться в зажиме перфоратора. Такой вид помех в работе возникает при других обстоятельствах. Насадка в дрели вертится вокруг оси, иногда выполняет слабые движения возвратно-поступательного характера. Происходит это в связи с передачей питания в электроинструмент через губы зажимного элемента и дно патрона.

Механизм перфоратора передает энергию по-другому, поэтому и бур в зажиме движется иначе. В инструменте присутствуют вращательно-ударная и просто ударная рабочие функции. Энергия на устройство передается специальным бойком, который бьет по хвостику установленной насадки.

На насадке имеются специальные пазы, которые крепко фиксируются в зажимном элементе, обеспечивая передачу момента вращения. Некачественные насадки сделаны из мягкого сплава, который не поддается термообработке, в результате – хвостики не выдерживают нагрузки и становятся негодными.

Характеристики

Пользователь, который часто применяет дрель, должен знать и разбираться в размерах патронов, что есть на рынке. Кроме того что они различаются диаметром хвостовика, на некоторые требуется приобретать отдельно переходник или адаптер.

По максимальному диаметру хвостовика можно понять, насколько широко расходятся зажимные лепестки.

В данном случае это:

Первые размеры встречаются редко, остальные – гораздо чаще. Исходя из мощности и размера дрели, производитель подбирает и оптимально доступный диаметр хвостовика. Если это небольшой инструмент, мощность которого всего 300 Вт, на него нет смысла ставить патрон на 0.16 см. Если пользователь не может зажать имеющимся патроном необходимую насадку, потому что размеры не сочетаются, тогда появляется необходимость выбрать другой большего диаметра.

Стоит принимать во внимание и минимально допустимое значение диаметра хвостовика, которое может быть 0.5, 0.8, 1, 1.5, 2, 3 миллиметра. Стоит отметить, что значение 0.5 мм встречается на патронах, у которых максимальное значение 6.5 мм, и так – по возрастающей

Из других характеристик, на которые обязательно обращают внимание при выборе подходящего патрона — посадочное место. Оно может быть двух видов: резьбовое и конусное

Современные производители предпочитают использовать в конструкции инструмента первый вариант, второй применяется на тех дрелях, где максимальный диаметр хвостовика 16 мм.

Резьбовое соединение играет не менее важную роль. Оно может быть:

Наиболее востребованными являются размеры 3*8 и 1*2. Они используются на хвостовике диаметром 0.10 и 0.13 см.

Резьба метрическая бывает только одного вида — М12, она используется для патронов, у которых диаметр хвостовика составляет 0.1, 0.13, 0.16 см.

У патронов из характеристик можно еще выделить посадочное место, которое обозначается, как:

В данном случае цифры – это диаметр, который прописывается в миллиметрах.

Играет немаловажную роль и хонинговальная головка, конструкция которой зависит от длины и диаметра отверстия.

Они бывают для отверстий:

Последнее, но не менее важное место занимает вал, который может быть стационарным или гибким. Первый находится в корпусе дрели, второй накручивается, в его конструкции присутствует гибкий шланг, он позволяет использовать инструмент в труднодоступных местах

Слизались грани фиксирующего винта патрона что делать

Что делать, если внутри патрона слизались грани шляпки винта? Очень распространенная проблема, решить которую вполне реально. Сначала рассмотрим причины, почему на винте слизываются грани:

1. Не прочитав инструкции, владелец пытается выкрутить винт по направлению против хода часовой стрелки. Если внутри имеется винт, то его крутить для вывинчивания следует по часовой стрелке, то есть наоборот
2. Неправильно выбранный инструмент, то есть используется отвертка со шлицами, которые слизывают грани винта. Перед применением следует максимально правильно подобрать отвертку
3. Некачественный винт. Обычно это встречается на дешевых китайских устройствах

Однако если слизались грани винта, то не спешите менять инструмент. Для его вывинчивания имеются разные способы:

1. Если шляпка винта имеет крестообразную форму, но при этом грани слизаны, то можно воспользоваться плоской отверткой. Производители предусмотрели вероятность слизывания граней, поэтому выкрутить винт можно не только крестообразной, но и шлицевой отверткой. Обычно этот метод помогает решить проблему
2. Воспользоваться продувочным пистолетом, попытавшись очистить загрязнения внутри шлицев шляпки. Часто в шляпке скапливается большое количество загрязнений, которые мешают качественному соединению с винтом
3. Взять отвертку, и приложив ее к шляпке винта, нанести несколько легких, но резких ударов. Отвертка углубится внутрь шляпки винта патрона, что повысит вероятность его выкручивания
4. Отрезать кусочек резины, и расположив поверх шляпки, попытаться через него отверткой зацепиться за оставшиеся грани, и произвести вывинчивание
5. Если все способы перепробованы, то остается только либо разобрать шуруповерт или дрель с последующей заменой исполнительного органа совместно с валом от редуктора или болгаркой разрезать патрон. Открыв доступ к шляпке винта, можно ухватиться за нее ручными тисками, и произвести выкручивание. Патрон после этого метода подлежит замене

При этом вовсе нет никакой необходимости замены всего инструмента.

Что делать, если потерян ключ?

Если ключ пропал, снять сверло будет довольно сложно. Самый простой вариант – справиться с проблемой грубой силой. Части зажимного устройства удерживают правой и левой рукой и вращают в противоположных направлениях. Однако если патрон затянут слишком сильно или дрелью долго пользовались, открутить резьбу вряд ли удастся.

Чтобы усилить прилагаемое воздействие, пользуются различными инструментами или самодельными приспособлениями. Вот несколько способов:

Опытные мастера ослабляют крепление патрона несколькими касательными ударами ребром правой ладони. Дрель при этом удерживается левой рукой в положении сверлом от себя. Недостаток метода – с непривычки можно травмировать ладонь. Да и с туго затянутым (а тем более поведенным или заклинившим) механизмом таким путем не управиться.

Подбирают металлический вал, диаметр которого позволяет вставить его в отверстие на патроне. В этом качестве можно использовать гвоздь, старое сверло, шпильку. Главное, чтобы металл был достаточно прочным и не гнулся от приложенного усилия. Отвертку вводят в прорезь патрона и действуют ею как рычагом (опора при этом идет на вал). Достаточно слегка отпустить резьбу, и можно вытащить сверло, раскрутив механизм руками.

Патрон зажимают в тиски или плотно удерживают газовым ключом. Вал вставляют в отверстие, а затем, приложив мускульное усилие, раскручивают или закручивают механизм.

Эффективность описанных народных способов существенно меньше, чем при использовании заводской вертушки. Но раз или два затянуть или ослабить фиксирующий механизм таким способом удается. Закончив работу, нужно приобрести новый ключ в магазине.

Как снять сверло при исправном патроне

Если все исправно, то проблем с доставанием быть по идее не должно. Поэтому этот раздел скорее посвящен совсем несведущим ничего в электроинструменте пользователям, так как сама по себе операция элементарная. Но все же людей много, поэтому возможно кому-то понадобится и эта информация.

В данной ситуации потребуется специальный ключ для расфиксации ключевого патрона, либо прямые руки для расслабления быстрозажимного его аналога.

В первом случае нужно ключ вставить в одно из углублений на патроне, и начать вращать его против часовой стрелки. Раскрутка происходит за счет имеющихся зубчиков на обоих предметах.

Во втором дрель следует включить в режим реверса (обратного вращения). Одной рукой удерживаем внешний корпус патрона, а другой нажимаем на кнопку пуска. Если ваша машинка не оснащена реверсом, то это не очень хорошо — такого вообще-то быть не должно, так как на такие аппараты ставятся только ключевые патроны. Но все же, если такое произошло, то надо каким-либо образом зафиксировать ось дрели (к примеру, рожковым ключом) и вращать внешний корпус патрона против часовой стрелки. А вообще, здесь будет лучше убрать такой патрон и поставить ключевой.

Минимальный диаметр хвостовика сверла

Патроны по минимальному зажимному диаметру бывают следующих размеров:

• размер 0,5 мм бывает на патронах с максимальным зажимом до 6,5 мм;
• 0,8 мм — до 10 мм;
• 1 мм — до 6, 10 и 13 мм;
• 1,5 мм — до 10 и 13 мм;
• 2 мм — до 13 мм;
• 3 мм — до 16 мм.

Здесь у пользователя возникает необходимость, обратная той, что была указана в предыдущем разделе. То есть у вас есть патрон, который зажимает сверла и насадки с хвостовиком, к примеру, на 2 мм, а вам нужно зажать в него хвостовик на 1 мм.

Опять же, вопрос решаемый. Единственное, может быть неудобно работать большой и тяжелой дрелью с маленьким по диаметру сверлом — его легко можно сломать. Ну и стоит отметить, что размеры на 0,5 и 0,8 мм еще и найти бывает нелегко.

Как снять быстрозажимной патрон с дрели резьбовой

Особенностью резьбового соединения патрона с валом является левая резьба фиксирующего винта. Это сделано для того, чтобы, вращая сверло и «вгрызаясь» в материал, вал одновременно затягивал туже крепление патрона. Следовательно, ответ на вопрос, как снять самозажимной патрон с дрели такого типа, простой – необходимо вращать патрон, жестко удерживая корпус, по часовой стрелке.

Обычно простого вращения не хватает, приходится постукивать по месту соединения, чтобы сильно затянутая резьба немного разошлась и дала возможность свободно прокрутить соединение.

Более детально процесс того, как снять самозажимной патрон с дрели, показан в видео.

1. Поскольку внутри патрона находится фиксирующий винт, к нему надо получить доступ. Для этого губки (кулачки) патрона разводятся максимально широко, внутрь вставляется отвертка. Движениями по часовой стрелке его выкручивают из гнезда. Сходу определить тип шляпки нельзя, поэтому надо вначале подсветить внутрь патрона и, скорее всего, попробовать две-три разных биты отвертки.
2. После удаления винта патрон легко свинчивается с вала.

В некоторых моделях фиксирующего винта нет. Тогда патрон просто свинчивается, но усилий придется приложить больше. Необходимо закрепить ключ или другую удобную для работы деталь в губках, а с помощью рожкового ключа зафиксировать вал.

Далее инструменты вращаем в разные стороны (как показано на фото).

Очень помогает в работе WD40 – им сбрызгивают и вал, и фиксирующий винт внутри патрона. Особенно это полезно, если шляпка винта забилась и ее тип (крестовой, прямой шлиц) не определяется. После обработки WD40 шлицы легко очищаются, а резьба идет лучше.

Основные виды зажимов

Есть два главных типа зажимов для дрели:

• Зубчато-венцовый. Хвостовик зажимается специальным ключом.
• Быстрозажимной. Зажимная гильза приводится в действие ручным вращением.

Кулачковые зажимные патроны, которые устанавливаются на современные дрели, позволяют производить надежную фиксацию устройства с диаметром хвостовика 1−25 мм. У устройства этого типа практически отсутствуют недостатки, из которых наиболее значимый — довольно высокая цена.

Самое популярное зажимное устройство, устанавливаемое на современных дрелях, — это БЗП, то есть быстрозажимной патрон. На фиксацию инструмента в БЗП уходит нескольких секунд, а специальный ключ не нужен при этом. Зажим хвостовика осуществляется ручным вращением регулировочной гильзы, на внешней поверхности которой имеется рифление, облегчающее накручивание. Для регулировки механического воздействия на хвостовик инструмента, в зажиме этого типа предусматривается блокировочное устройство.

К серьёзным недостаткам БЗП относятся:

• Быстрый износ его элементов.
• Недостаточно надежная фиксация хвостовиков сверл с большим диаметром, вследствие чего в процессе работы инструмент проворачивается.

А вот зубчато-венцовые изделия обеспечивают надежность фиксации. Единственный значимый минус этих устройств состоит в том, что для них нужен ключ, который легко потерять. Однако, можно избавить себя от этой проблемы, зафиксировав эту деталь на проводе дрели изоляционной лентой или веревкой.

Очень популярен зажим для мини-дрели, который устанавливается на компактные устройства для сверления. Мини-дрели предпочитают мастера-ювелиры. Мини-патрон входит в категорию быстрозажимных. Изготавливается он главным образом из латуни и используется для фиксации инструментов с диаметром хвостовика — 0,1−4,5 мм.

Зубчато-венцовый

Классический, относится к зажимным устройствам кулачкового или цангового типа. В них зажимаются инструменты с круглым хвостовиком и цилиндрические заготовки для дальнейшей обработки. Главные элементы зажимных кулачковых зажимов следующие:

• Цилиндрический корпус.
• Регулировочное кольцо или гильза, которая вращается на внешней поверхности корпуса.
• Цанга или кулачковый механизм во внутренней части корпуса.

Материалом изготовления элементов цангового механизма служит закалённая сталь, а состоит механизм из трех одинаковых кулачков, приближающихся друг к другу при вращении гильзы или регулировочного кольца, обеспечивая надёжность зажима хвостовика. В первых моделях кулачки сходились за счёт вращения регулировочного колеса, но сейчас эта роль принадлежит регулировочной гильзе.

Зажимы одной стороной устанавливаются на вал дрели, а с другой стороны в них вставляется инструмент, с помощью которого и выполняется работа. Зажимные кулачковые патроны главным образом используются для фиксации в них:

• фрез;
• свёрл;
• метчиков с хвостовиками малого диаметра.

Характеристика быстрозажимного патрона дрели

Стандартный быстрозажимной патрон имеет не слишком сложную конструкцию. Затягивание и ослабление потребует применения специальной металлической гильзы, имеющей накатку или рифление. Достаточно часто с этой целью используется пластиковая гильза с рёбрами.

Основным отличием такого элемента является отсутствие зажимного ключа и применение наружной оболочки, позволяющей выполнять зажим губ дрели. Наиболее часто применение БЗП сопровождается следующими проблемами и сложностями:

• недостаточно качественное выполнение зажима сверла;
• отсутствие достаточной устойчивости к пыли;
• поломка зажимного механизма.
