Как сделать грунтозацепы для мотоблока своими руками

Как сделать самодельные грунтозацепы

Многие владельцы мотоблоков предпочитают не покупать грунтозацепы для мотоблока, а делать их своими руками. Часто это происходит из стремления сэкономить, но иногда бывают ситуации, когда у владельца не остается другого выхода, как сделать их самостоятельно. Например, для тяжелых моделей мотоблоков подобное оборудование попросту не выпускается, и их владельцам ничего не остается, как искать нужные чертежи и по ним делать самодельные грунтозацепы к мотоблоку.

Самый популярный вариант – сделать грунтозацепы из автомобильных дисков. К каждому из дисков приваривается металлическая полоса, к которой, в свою очередь, будут приварены металлические зубья-пластины.

Залог качественной работы любого грунтозацепа – надежные зубья. Для их изготовления понадобится толстая стальная пластина. Привариваются они на диск с шагом 15-17 см., а их длина зависит от модели вашего мотоблока. Если все выполнено правильно и качественно, то такие самодельные грунтозацепы ничем не хуже заводского оборудования.

Другой популярный способ – изготовить нужное оборудование из отслужившего свой срок газового баллона. Сначала из баллона вырезаются два обода диаметром в 30 см и шириной 8-10 см. Дальше схема та же, что и с автомобильными дисками: на вырезанные диски приваривается металлическая пластина, а на нее крепятся зубья. Длина зубьев должна быть минимум 15 см. Можно и больше, но переусердствовать с длиной тоже не стоит – если сделать их слишком длинными, они слишком глубоко будут уходить в грунт, и мотоблоку будет трудно вращать их.

Эти два способа – не единственные, позволяющие самому сделать надежные грунтозацепы для мотоблока. Но все они выполняются по схожей схеме, и различаются только используемыми для обода материалами. Требования, предъявляемые к этим материалам, минимальны – они должны быть нужного диаметра и достаточно прочными.

Отдельно стоит упомянуть о правильной эксплуатации грунтозацепов. Это навесное оборудование предназначено исключительно для движения по грунту. Двигаться на нем по дорогах с твердым покрытием – асфальтному, бетонному или каменному – категорически запрещено. И дело не только в том, что своими зубьями грунтозацепы повреждают дорожное покрытие. При движении по твердому материалу может отломиться от обода зуб, и, подчиняясь центробежной силе, полететь в оператора, нанеся ему увечье. Даже при движении по мягкому грунту оператору нужно быть предельно собранным и осторожным, чтобы зубьями не травмировать себе ноги. Но это уже тема для другого разговора.

Описание и размеры грунтозацепов для мотоблоков

Как мы поняли, размер грунтозацепов очень сильно зависит от тяжести мотоблока, на который они устанавливаются. Хотя тяжелые мотоблоки являются самыми пригодными для работы на тяжелых почвах и, соответственно, грунтозацепы с большей высотой и шириной более подходят для сцепления профессионального агрегата с целиной или сильно запущенными землями. Также, для высокой сложности работы крепят утяжелители на колеса.

Размеры грунтозацепов варьируются от 310 мм до 700 мм в высоту, ширина — от 100 до 200 мм. Так, для мотоблока Салют можно купить грунтозацепы 500х100 мм, а также 500х200 мм.

Последние будут функциональны в комбинации с плугом. Можно купить такие же размеры с песконасыпным утяжелителем, чтобы навесной плуг глубже вспахивал почву. Хотя, если у вас есть грунтозацепы 500х200, можете сделать утяжелитель сами. Колеса с грунтозацепами размером 700х130 мм одевают на мотоблок для работы с окучниками, картофелекопателем и плоскорезами.

Грунтозацепы к мотоблоку своими руками

В современной практике нет необходимости приобретать такие версии конструктивных элементов, так как присутствует возможность сделать все необходимое самостоятельно. Как правило, для этого потребуются определенные материалы, а также некоторый вспомогательный инструмент для изготовления соответствующих механизмов. В данном случае порядок действий при изготовлении специальных самодельных грунтозацепов выглядит следующим образом:

  1. Прежде всего, потребуется найти соответствующую схему выполнения, либо изготовить ее самостоятельно с учетом доступного варианта сборки.
  2. Следующим этапом потребуется подготовить все необходимое для совершения обустройства навесного оборудования на мотокультиватор.
  3. Далее предстоит правильно рассчитать все размеры предстоящего к выполнению самодельного грунтозацепа на культиватор.
  4. Дополнительно предстоит определиться с вариантом сцепки самодельного приспособления и механизированной техники.


Создайте грунтозацепы своими руками

  1. Впоследствии согласно подготовленной схеме осуществляется изготовление необходимого изделия для вспашки грунта.
  2. Здесь отдельно производится удерживающая рама, а кроме того само устройство для окультуривания почвы на земельном участке.
  3. Впоследствии осуществляется изготовление соответствующего механизма для произведения сцепки с присутствующим на мотоблоке креплением.
  4. Далее выполняется полноценная сборка всего механизма из ранее выполненных отдельных конструктивных элементов и приспособлений.
  5. Отдельно здесь выполняется обустройства утяжеления, которое может быть выполнено с добавлением определенных по весу грузов.
  6. Также, при необходимости можно использовать специализированную раму, которая будет иметь необходимый вес и смещаемый центр тяжести.
  7. После того, как конструкция собрана, потребуется осуществить ее первоначальное сцепление с механизированным мотокультиватором.
  8. Дополнительно проводится пробный обкат произведенного оснащения, при этом, в случае необходимости осуществляется регулировка.

При производстве такого технического оснащения, основное в работе – это поиск или разработка схемы будущей версии грунтозацепа. Наличие в своем распоряжении необходимого чертежа позволят существенным образом сократить временные затраты, так как на схеме присутствует наглядный чертеж устройства, а кроме того указаны все необходимые размеры.

Следует понимать, что в каждом отдельном случае габариты конструкции высчитываются исходя из мощности установки, ее размера, а кроме того варианта сцепления. Иными словами, на мотоблок с незначительным весом и слабым мотором не рекомендуется устанавливать крупный грунтозацеп, так как подобное оснащение может быстро вывести основной механизм из строя из-за чрезмерной нагрузки.

Важно. На практике, для самостоятельного выполнения подобного оборудования для обработки почвы может использоваться любой крепкий металлический предмет, в том числе автомобильные диски, чей ресурс службы уже окончен

Из автомобильных дисков

В настоящее время обустройство навесного оборудования из этих элементов имеет достаточно широкое распространение. Подобная популярность обусловлена следующими характерными моментами:

  • Все автомобильные диски имеют необходимую жесткость конструкции, а кроме того подходящий размер и массу.
  • Такие приспособления легко найти (нередко старые приспособления хранятся в гаражах практически у всех владельцев автомобилей).
  • Эти варианты конструктивных элементов достаточно легко поддаются обработке, так как изначально сделаны с оглядкой на возможный ремонт.
  • Механизмы уже имеют необходимые для крепления разрезы и иные проемы на своей центральной плоскости.
  • Данная разновидность приспособления отличается продолжительным ресурсом службы при правильной обработки поверхности.

В использовании дисков от колес автомобилей можно найти только плюсы, так как из них проще всего изготовить фрезерные грунтозацепы для навесного оборудования, которое впоследствии будет монтироваться на мотоблок. Здесь при работе только потребуется сделать необходимые надрезы болгаркой, после чего навесить устройства на специальную раму, которую предстоит подвергнуть сцепке с мотоблоком. Сама рама делается достаточно тяжелой для утяжеления конструкции.

Важно. После проведения работы по исполнению фрез из дисков, останется только правильно их заточить, чтобы впоследствии при обработке пашни не потребовалось дополнительное утяжеление

Обзор колес

Одними из самых важных составляющих элементов Беларусов являются колеса и сцепное устройство. Эффективность использования навесного оборудования напрямую зависит от качества сцепки, которая играет главную роль при соединении мотоблока и навески, а также соответствующих колес, которые различаются на пневматические и грунтозацепы.

Размеры и типы колес

Приобрести колеса можно уже в комплекте с диском, камерой и резиной. Для того, чтобы прикрепить их к Беларусу понадобиться 4 болта. Сделать это сможет любой человек, даже тот, кто никогда не раньше не пробовал заниматься подобными делами

Чтобы не ошибиться с выбором резины, необходимо обратить внимание на 3 важные составляющие характеристики: высота, ширина и вес

Размер колеса 19х7-8

Этот размер является одним из самых востребованных, так как устанавливается на тяжелые мотоблоки типа МТЗ 09Н, работающие с тяжелым навесным оборудованием. С их помощью мотоблок с фрезами или двумя плугами можно легко развернуть, передвинуть или перекатить с места на место.

Благодаря рельефному и высокому протектору на резине, мотоблок МТЗ обладает устойчивостью и способен выдерживать немалое давление навесного оборудования и не буксовать в рыхлой и влажной почве. Целесообразнее использовать колеса с таким размером при обработке твердых почв и целины, потому что другая резина просто не выдержит нагрузку.

Размер колеса 4х10

Диаметр этого типа резины немного меньше, но благодаря высокому протектору, обеспечивающему хорошее сцепление с поверхностью почвы, колеса позволяют мотоблоку быть устойчивым и эффективно справляться с поставленными задачами.

На сельскохозяйственном рынке представлены и другие модели колес, которые можно устанавливать на МТЗ 09Н: 5х10, 5х12, 6х12 с похожими характеристиками. Но существует проверенная закономерность, чем шире и больше по размеру колесо, тем боле нагрузок оно способно выдержать. И устанавливать их надо исходя из предстоящих задач.

Использование третьего колеса

Установка третьего колеса в качестве приставки производится для того, чтобы придать мотоблоку большей сбалансированности и повысить маневренность. Нельзя сказать, что на двух колесах мотоблок МТЗ неустойчив на почве, но с приставкой в виде третьего колеса его характеристики повышаются.

Некоторые умельцы, стараясь модернизировать свой агрегат, устанавливают на него третье колесо, превращая мотоблок в трехколесный минитрактор. Конструкция проста, но при использовании адаптера очень удобна в эксплуатации и позволяет экономить силы. Однако специалисты рекомендуют не делать из Белоруса трехколесный велосипед, а установить сразу два передних колеса и сделать из ведущими, чтобы облегчить подъем на горку или использование тяжелого навесного оборудования.

Самодельная конструкция

Не всегда у владельцев МТЗ хватает материальных ресурсов на приобретение разнообразного ряда навесного оборудования, не говоря уже о том, чтобы купить новые шины для придания агрегату универсальности. Не стоит огорчаться, а можно, как всегда, проявить смекалку и использовать универсальные автомобильные колеса.

Важно знать, что крепления у шин для мотоблока и для автомобиля одинаковые, поэтому берется любой схожий диаметр. В качестве аналога могут подойти колеса от Жигулей, Запорожца или Москвича, так как выпускались практически в одно время

Достоинством мотоблоков МТЗ является возможность использовать практически любую резину. Однако следует помнить, что работать придется на влажной почве, поэтому сильно изношенный протектор завязнет в грязи.

Как сделать своими руками?

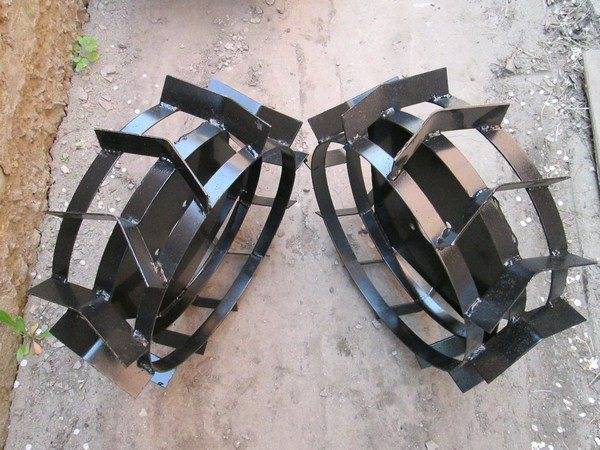

Грунтозацепные колеса можно изготовить и в домашних условиях, не тратя на приобретение готовых изделий лишние средства. Существует несколько довольно удачных способов изготовления этого оборудования.

Метод первый заключается в переделке старых автошин. Для этого вам понадобится лишь «приодеть» их в конструкцию, которая будет препятствовать скольжению.

Для этого вам потребуется:

  • сварочный аппарат;
  • пила по металлу;
  • листы металла толщины 2-3 мм;
  • металлические листы толщины в 4-5 мм.

Из металлического листа, который потоньше, вам необходимо нарезать 2 полосы шириной чуть больше ширины шины. Длина полос должна быть такой, чтобы при скручивании их в кольцо внутри них свободно помещалось колесо. Стяните полосы в кольца, зафиксируйте болтовыми шпильками. При этом желательно длинные края загнуть внутрь.

Из более толстого железного листа нарежьте заготовки для зацепов, после чего согните их вдоль посередине под углом 90 градусов и еще раз – поперек под углом примерно 120 градусов. У вас должны получиться своеобразные скошенные посередине уголки.

Затем приварите их к основе грунтозацепа через равные промежутки. Это очень важный момент, ведь при несоблюдении идентичности дистанции мотоблок будет вилять из стороны в сторону.

Второй способ еще легче по исполнению. Вам потребуется:

  • 2 диска от колес автомобиля «Жигули»;
  • лист стали достаточной толщины (4-5 мм);
  • аппарат для сварки;
  • угловая шлифовальная машинка;
  • электродрель.

На автомобильные диски необходимо приварить полосу из металла – кольцевую основу грунтозацепа. Уже на нее устанавливаются прочные зубья.

Из листа вырежьте треугольные заготовки одинакового размера и обрежьте уголки. Аккуратно приварите их перпендикулярно к металлической полосе, соблюдая равные промежутки. Габариты зубцов зависят от того, какой массы и размера ваш мотоблочный агрегат.

Примерные размеры грунтозацепных устройств для различных марок мотоблоков

Самостоятельно изготовленные грунтозацепные устройства привлекательны в первую очередь тем, что вы конструируете их под определенный мотоблок, т. е. они будут идеально подходить именно вашему устройству. Вы экономите свои средства, ведь зачастую дополнительное навесное оборудование (к которому относятся и грунтозацепы) довольно дорогое, особенно это касается мотоблочных агрегатов зарубежного, в частности, европейского производства. Также стоит отметить, что для изготовления самодельных грунтозацепных устройств подойдут не только автомобильные колеса, но и мотоциклетные, и даже газовые баллоны – любые металлические детали круглой формы подходящего размера. Для изготовления зубьев можно использовать уголки 5-6 см в ширину (нарезать на куски подходящего размера), фрезы либо толстый лист стали.

Используйте детали из сплавов металлов с высокими прочностными характеристиками, причем большее внимание уделите именно зубцам грунтозацепов, ведь основная нагрузка при погружении в почву идет на них. Для увеличения срока службы покрасьте готовые изделия краской для металлических изделий либо покройте антикоррозийным составом

Для увеличения срока службы покрасьте готовые изделия краской для металлических изделий либо покройте антикоррозийным составом.

О том, как сделать грунтозацепы для мотоблока своими руками, вы можете узнать далее.

https://youtube.com/watch?v=J2oasuNqFwU

Особенность устройств

Для умельцев изготовление самодельных аппаратов позволяет за небольшие деньги получить качественный вариант транспорта. Создание средства повышенной проходимости из мотоблока возможно по следующим причинам:

  • такие устройства обладают энергонасыщенным транспортным блоком, выдающим хорошие тяговые показатели;
  • рычаги управления силовой установкой, а также трансмиссией находятся на ручках;
  • сам мотоблок имеет незначительную массу, что позволяет ему перевозить различный багаж.

Благодаря таким свойствам самодельные вездеходы крайне востребованы у охотников и рыбаков.


Образец вездехода

Необходимость самостоятельного создания данных агрегатов возникла из-за отсутствия заводских серийных аналогов, которые могли бы заменить аппараты, сделанные на базе мотоблока.

Размеры грунтозацепов для мотоблоков

Чем грузнее техника, тем она лучше и практичнее. В высококлассное, тяжеловесное оборудование позволяется проводить работу даже на жестком грунте, с чем легкий минитрактор справляется с немалым трудом. Тяжелые минитракторы требуют, такие же не маленькие грунтозацепы. В целом, масштабы грунтозацепов зависят от величины мотоблока. Высота оборудования может быть от 310 и до 700 мм, а широта от 100 вплоть до 200 мм. Габариты грунтозацепа нужно выбирать, отталкиваясь из модификации агрегата. Масштабы определенных моделей представлены далее.

Нева

Нужно приобретать мотоблоки, которые смогут адаптироваться к каждому навесному оснащению, или проще говоря универсальные. Однако, что делать, когда в хозяйстве уже имеется минитрактор компании Нева, который отнюдь не считается универсальным. Колеса у этого аппарата для работы с почвой имеют масштабы от 340-360 до 90-110 мм, а на Неве МБ 480-500 x 190-200

При производстве самодельного зацепа для Невы, нужно принимать во внимание, то что высота должна быть 340-360 мм, а широта 90-110

Салют

В этом случае можно собирать грунтозацеп согласно такой же схеме как Неву. Величины колес Угра МБ или Салют от 480-500 до 190-200 мм. Таким образом, и грунтозацеп необходимо делать 48-50 см в длину и 19-20 см в ширину, по таким же размерам делается на Оку серии МБ.

Кентавр

Колеса в Кентавре похожи с теми, что стоят в мотоблоках Нева. Их различие в том, что у Кентавра длина колеса на одиннадцать см больше, нежели на Неве. При производстве грунтозацепа необходимо изготовить его 450 мм в длину и 110 в ширину, такие же размеры у моделей Zirka, Витязь, Аврора, Булат. Такой зацеп будет подходить к Кентавру 2060 и 2090, а кроме того к различным агрегатах с подобными габаритами. В торговом центре стоимость аналогичных грунтозацепов 2000-2500 руб.

МТЗ

Несмотря на то, что мотоблоки МТЗ белорусского производства, стоимость на подобные агрегаты довольно немала. Примерная цена грунтозацепа для МТЗ от 4000 до 5000 руб. Дело в том, то что колеса у данных мотоблоков довольно крупные, их величина 540-600х130-170 мм. Чтобы сделать грунтозацеп для мотоблока МТЗ своими руками, необходимо руководствоваться инструкции, описанной ранее и делать величины, соответствующие данным колесам, то есть 540-600х130-170. Такие же размеры используются для моделей Агро.

Кайман Варио

Французская компания Кайман выпускают отличные мотоблоки, цена которых может превышать 60-70 тысяч рублей. Также и дополнительное оборудование на них имеет отнюдь не низкую стоимость. Цена грунтозацепа для Кайман Варио от 5 до 7 тысяч рублей. Их размер 460х160 мм, также есть удлиненные 600х130 миллиметров. Такие же размеры используются на сериях Caiman Elite, Compact, Eco, Promo, Primo, Q Junior. Также можно сделать грунтозацеп самостоятельно, хотя человек, позволивший себе купить такой мотоблок, сможет приобрести любое оборудование для него из магазина.

Ока

Мотоблоки Ока – отечественного производства, достаточно распространенный продукт на территории Российской Федерации. Фермеры и любители все чаще, пытаются сделать дополнительное оборудование именно для таких агрегатов. При изготовлении грунтозацепа на Оку длину нужно делать 450, а ширину 130 миллиметров. Схема изготовления такая же, как и при других мотоблоках – все предельно просто. В магазине цена такого оборудования примерно 2500 рублей. Но зачем тратить деньги, когда можно сделать все в домашних условиях.

Вам могут быть интересны статьи про прицепные бороны для мотоблока и роторный плуг.

Зубр

Зубр – это массивный безупречный минитрактор, который справляется с многочисленными задачами на ферме. К нему прилагается исключительно наилучшее подвесное спецоборудование. Величина его колес 700х200 мм, размеры грунтозацепа аналогичные. Кроме того, определенные модификации зубра принимают грунтозацепы величиной 700х100 мм. По этой причине возможно мастерить грунтозацепы каждого из данных величин. Однако, рекомендовано производить 700х100, так как это более подойдет с целью бытовых надобностей. Габариты 700х200 мм преимущественно подойдут с целью работы на целине. Стоимость грунтозацепа Зубр в торговых центрах колеблется от 20 до 50 тыс. руб.

Каскад

Еще один отечественный изготовитель спецтехники. Мотоблоки данной компании, также пользуются большой известностью. По этой причине многим станет полезно выяснить, каким диаметром должен быть грунтозацеп для подобного аппарата. Высота – 460-680 мм, ширина – сто–сто девяносто пять миллиметров.

Грунтозацепы для мотоблока зубр

Мотоблок Зубр относится к тяжелым профессиональным мотоблокам. Для него подходит самое лучшее навесное оборудование, какое только есть. Но для того, чтобы Зубр отлично заходил в землю, вам нужно купить или сделать самостоятельно грунтозацепы к мотоблоку Зубр. Стандартные грунтозацепы, которые к нему подойдут, имеют высоту 700 мм и ширину в 200 мм.

Колеса с такой шириной одеваются только на тяжелые мотоблоки и кроме мотоблока Зубр JRQ78 и 79, они также подойдут мотоблоку Кентавр 1070D, Аврора 101 и Аврора 81, Zirka LX1080D и Zirka 1090. Расстояние между зацепами в заводском варианте — 14,5 см. Втулка этих колес — 60 мм в диаметре. Одеваются на мотоблок при помощи дополнительной ступицы.

Сложные грунтозацепы

Следующая конструкция относится к ряду сложных, поскольку не уступает её фабричным аналогам по качеству. Такие грунтозацепы делаем своими руками и они подходят как к неве, салюту и даже мотокультиватору. Чтобы их изготовить нам понадобиться: половины колёсного дика от «Жигуля» (можно распилить диск самому), шины трактора, с развитым проектором. После следует подобрать шины с таким же развитым проектором, как у трактора. Если обрезать боковины получим замкнутое кольцо.

Грунтозацепы, которые мы получили, смогут передвинуться по грунтовой дороге не взрыхлив её. На мягком грунте колёса будут комфортно себя чувствовать, но при этом передвигаться будут не так смело как металлический вариант.

Как правильно выбрать грунтозацепы для мотоблока?

От того, насколько правильно будут подобраны грунтозацепы, зависит не только эффективность их применения, но и легкость передвижения мотоблока

При покупке приспособлений следует обращать внимание на такие факторы:

  • Размеры грунтозацепов – подходящие габариты изделий напрямую зависят от класса сельскохозяйственной машины. Для тяжелых мотоблоков выбирайте изделия, диаметром примерно 70 см. Средние и легкие агрегаты можно комплектовать грунтозацепами, диаметром около 25–40 см;
  • Тип почвы, которую нужно обрабатывать – наиболее универсальными считаются грунтозацепы, к которыми приварены стрелообразные шипы. Их сцепляющая часть имеет форму углов, благодаря чему они показывают отличную сцепку даже с очень рыхлым грунтом;
  • Возможность монтажа утяжелителей – для эксплуатации на рыхлой почве некоторые производители грунтозацепов предусматривают возможность монтажа дополнительных утяжелителей, которые делают применение изделий более эффективным, особенно, при работе с легкими мотоблоками. Как правило, утяжелители имеют вид прочных металлических емкостей, которые можно заполнить камнями, песком или любым другим подручным материалом, после чего установить на грунтозацепы.

При покупке грунтозацепов обязательно учитывайте каждый из перечисленных факторов. Так вам будет гораздо легче выбрать наиболее эффективные приспособления для монтажа на мотоблок.

Функциональное назначение

Первое, что надо знать перед приобретением оборудования – это его функциональность. Грунтозацепы не являются исключением. Грунтозацепы для мотоблока успешно выполняют следующие цели:

  • • улучшение качества сцепления с грунтом;
  • • увеличение массы мотоблока для большей устойчивости и возможности применения различного навесного оборудования;
  • • дополнительная обработка почвы;
  • • облегчение передвижения мотоблока с грузом в гору по мягкой почве.

Таким образом, сразу видно, что купить грунтозацепы для мотоблока необходимо. Без них мотоблок не будет полностью универсальным агрегатом. Для того чтобы понять, какие грунтозацепы для какого мотоблока требуются, стоит изучить их особенности по видам машин. Только правильные грунтозацепы будут качественно выполнять свои функции.

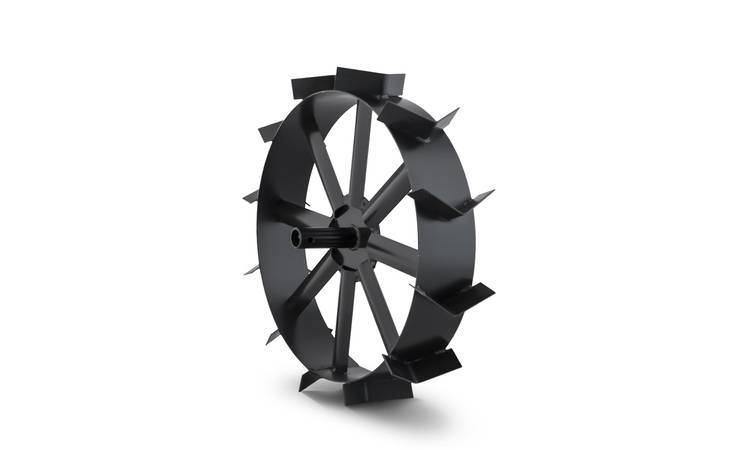

Виды грунтозацепов

Сегодня для мотоблоков используют колесные грунтозацепы. Их легко крепить и использовать по назначению. Они делятся на два типа:

  1. Один или несколько сваренных ободов, у которых есть угловые шипы и пластины для рыхления земли. Такие модели необходимо использовать вместо штатных колес на мотоблоке. Функциональность довольно высокая, но многие пользователи жалуются, что процесс замены колес довольно длительный.
  2. Металлические насадки, которые крепятся поверх колес мотоблока. Довольно редко используется, так как требуются дополнительные утяжелители для качественного рыхления грунта.

Также грунтозацепы отличаются видом, не только типом:

  • двухполозные, которые являются наиболее миниатюрными;
  • трехполозные применяются для тяжелых мотоблоков с повышенной мощностью;
  • сплошные можно применять на колеса, ширина которых не более 13 см.

Также требуется предусмотреть высоту изделия при покупке.

Комбинированная конструкция

Если техника самодельная, а почва не слишком сложная, колеса должны быть соответствующими. Можно изготовить зацепы, используя протекторы от трактора.

Берем половинки колесных дисков от автомобиля «Жигули». Выбираем шины с хорошим протектором от трактора. Боковины обрезаем, получаем резиновое замкнутое кольцо с хорошим протектором. Половинки от колесных дисков размыкаем и после закладки шины прочно скручиваем. С такими грунтозацепами получится передвигаться по грунтовой укатанной дороге без опасений взрыхлить ее. На мягкой почве вспаханного поля колеса не подведут, однако тяговое усилие будет меньшим, чем в случае с металлическим вариантом.

Если нужно, чтоб не только колеса были цепкими, но и дополнительно взрыхлить почву в колее, изготавливаются зацепы ножевого типа. Можно создать самодельный обод для их крепления или приварить их к колесным дискам. Единственный недостаток ножевой конструкции в том, что она не позволяет передвигать мотоблок обычным способом.

При весеннем рыхлении вместе с традиционными насадками ширина обрабатываемого за проход грунта увеличится в два раза, что сэкономит много времени.

Как сделать своими руками?

Грунтозацепные колеса можно изготовить и в домашних условиях, не тратя на приобретение готовых изделий лишние средства. Существует несколько довольно удачных способов изготовления этого оборудования.

Метод первый заключается в переделке старых автошин. Для этого вам понадобится лишь «приодеть» их в конструкцию, которая будет препятствовать скольжению.

Для этого вам потребуется:

  • сварочный аппарат;
  • пила по металлу;
  • листы металла толщины 2-3 мм;
  • металлические листы толщины в 4-5 мм.

Из металлического листа, который потоньше, вам необходимо нарезать 2 полосы шириной чуть больше ширины шины. Длина полос должна быть такой, чтобы при скручивании их в кольцо внутри них свободно помещалось колесо. Стяните полосы в кольца, зафиксируйте болтовыми шпильками. При этом желательно длинные края загнуть внутрь.

Из более толстого железного листа нарежьте заготовки для зацепов, после чего согните их вдоль посередине под углом 90 градусов и еще раз – поперек под углом примерно 120 градусов. У вас должны получиться своеобразные скошенные посередине уголки.

Затем приварите их к основе грунтозацепа через равные промежутки. Это очень важный момент, ведь при несоблюдении идентичности дистанции мотоблок будет вилять из стороны в сторону.

Второй способ еще легче по исполнению. Вам потребуется:

  • 2 диска от колес автомобиля «Жигули»;
  • лист стали достаточной толщины (4-5 мм);
  • аппарат для сварки;
  • угловая шлифовальная машинка;
  • электродрель.

На автомобильные диски необходимо приварить полосу из металла – кольцевую основу грунтозацепа. Уже на нее устанавливаются прочные зубья.

Из листа вырежьте треугольные заготовки одинакового размера и обрежьте уголки. Аккуратно приварите их перпендикулярно к металлической полосе, соблюдая равные промежутки. Габариты зубцов зависят от того, какой массы и размера ваш мотоблочный агрегат.

Примерные размеры грунтозацепных устройств для различных марок мотоблоков

Самостоятельно изготовленные грунтозацепные устройства привлекательны в первую очередь тем, что вы конструируете их под определенный мотоблок, т. е. они будут идеально подходить именно вашему устройству. Вы экономите свои средства, ведь зачастую дополнительное навесное оборудование (к которому относятся и грунтозацепы) довольно дорогое, особенно это касается мотоблочных агрегатов зарубежного, в частности, европейского производства. Также стоит отметить, что для изготовления самодельных грунтозацепных устройств подойдут не только автомобильные колеса, но и мотоциклетные, и даже газовые баллоны – любые металлические детали круглой формы подходящего размера. Для изготовления зубьев можно использовать уголки 5-6 см в ширину (нарезать на куски подходящего размера), фрезы либо толстый лист стали.

Используйте детали из сплавов металлов с высокими прочностными характеристиками, причем большее внимание уделите именно зубцам грунтозацепов, ведь основная нагрузка при погружении в почву идет на них. Для увеличения срока службы покрасьте готовые изделия краской для металлических изделий либо покройте антикоррозийным составом. Для увеличения срока службы покрасьте готовые изделия краской для металлических изделий либо покройте антикоррозийным составом

Для увеличения срока службы покрасьте готовые изделия краской для металлических изделий либо покройте антикоррозийным составом.

О том, как сделать грунтозацепы для мотоблока своими руками, вы можете узнать далее.

Зачем нужны грунтозацепы для мотоблока?

Грунтозацепы к мотоблоку отличаются своей функциональностью. Потому их всё активнее используют современные фермеры.

Оборудование справляется с такими функциями:

  • увеличивается вес мотоблока, потому можно с большей эффективностью пользоваться различными видами дополнительного оборудования;
  • выполняется усиленная обработка земли при искоренении зарослей;
  • улучшается сцепление техники с мягкой почвой во время передвижения.

Такие грунтозацепы – это важная конструкция в мелком и большом хозяйстве. Для их монтажа и использования не требуются особые знания и умения, потому с ними справится даже начинающий оператор.

Грунтозацепы на мотоблок своими руками: оптимальный вариант конструкции

Чтобы сделать более сложные аналоги заводским, грунтозацепы изготавливаются на основе стального листа или из автомобильных дисков. Точную конструкцию можно создать только по чертежу, который выполняют самостоятельно или берут уже готовый.

Для грунтозацепов в первом случае берется:

  • 4 мм сталь – она послужит для дисков будущих колес;
  • стальной лист 8 мм – для части, погружаемой в почву;
  • электроинструменты – сварка, УШМ, дрель.

Ход работ:

  1. УШМ вырезаем две одинаковые заготовки округлой формы, в середине которых сверлим крепежи для ступицы и шпилек;
  2. по их внешнему краю делаем зубчатую окантовку высотой не более 100 мм;
  3. второй лист стали распускаем на треугольники с затупленными углами;
  4. привариваем последние к зубчатой кайме, как показано на рисунке.

Второй вариант на базе жигулевских дисков

Будет нужен полный комплект дисков, поскольку на одну пару можно поставить шины и применять ее для транспортировки по дорогам с асфальтированным покрытием, а вторую – выполнить как традиционные грунтозацепы.

Последовательность действий:

  1. уголок из стали со стороной 5-6 см распускаем на отрезки, более широкие чем имеющиеся диски;
  2. в центре одной стороны болгаркой вырезаем треугольную площадку. Именно этой частью они будут соприкасаться на грунтозацепе;
  3. горелкой нагреваем уголок и слегка загибаем его. Дополнительно прихвачиваем сваркой, чтобы усилить заготовку;
  4. шипы из уголков привариваем по внешнему ободу машинного диска через равные промежутки (оптимальным будет шаг в 15 см, направляя заостренную часть по ходу перемещения мотоблока).

Аналогичные операции повторяются и для второго диска, как показано в видео.

” Пользуясь нашими рекомендациями, можно изготовить самодельные грунтозацепы для любой марки и модели мотоблоков: «Агат», «Салют» или «Нева». Габаритные различия между моделями этих культиваторов незначительны, поэтому грунтозацепы с серии «Нева» МБ-1 и подойдут и на более поздние версии – МБ-2, МБ-21 и т.д., расширяя сферу их применения.

Автомеханик, специализируется на С/Х технике

В современной жизни используются различные приспособления, предназначенные существенным образом снизить физические нагрузки при выполнении определенной работы. Для сельского хозяйства и садоводства применяется соответствующая спецтехника, которая увеличивает производительность

На практике, особое внимание уделяется небольшим и многофункциональным устройствам

Одно из таких приспособлений это мотоблок. Разумеется, сам по себе аппарат не имеет определенной ценности без дополнительного навесного оборудования. Однако в силу высокой стоимости, грунтозацепы на мотоблок и иные приспособления можно выполнить самостоятельно. В данном случае необходимо рассмотреть, как именно выполняются самодельные грунтозацепы для такого устройства, как мотоблок Крот или иных моделей.

Сэкономьте время и силы вместе с грунтозацепами для мотоблока

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
