Как отрегулировать зажигание бензопилы штиль 180

Почему переливает карбюратор Штиль 180 и несколько характерных неисправностей

После того как мы рассмотрели устройство карбюратора определить причину, по которой топливо попадает в камеру сгорания в большем объеме не составит труда. Происходит это из-за износа прокладки между крышкой компенсатора и корпусом карбюратора. Вы спросите, как это может повлиять?

Ответ прост, сжимаясь, прокладка отпускает находящуюся поверх нее диафрагму на доли миллиметров вниз. Она, в свою очередь сильнее надавит на коромысло игольчатого клапана, он откроется больше положенного и топливо поступит в избытке (начнет переливать).

Еще одна причина — растяжение самой диафрагмы, это происходит в результате естественного износа. Предотвратить данный процесс невозможно, зато можно решить проблему, периодически меняя все прокладки, диафрагмы карбюратора, и топливного насоса. Для этого существует ремкомплект.

При чистке бензопилы сжатым воздухом, ни в коем случае нельзя дуть в топливную трубку, это может привести к растяжению диафрагмы.

Частая поломка карбюратора Штиль и как её избежать

Распространенной причиной выхода из строя карбюратора на бензопиле штиль, является залипание клапана в форсунке. Причина залипания — нарушение хранения бензопилы, точнее инструкций производителя Штиль 180 по правильной подготовке к хранению.

Как следует из инструкции, перед длительным хранением, необходимо слить топливо из бака, после чего запустить пилу и дожечь бензин из карбюратора. Невыполнение этого элементарного правила, влечет за собой следующие последствия. Клапан форскнуи, находясь в непосредственном контакте с топливом, прилипает к корпусу, т. к. бензин понемногу испаряется и остается только липкое масло. Заменить форсунку нельзя, т. к. их нет в ремкомплекте, можно только попробовать её выбить и промыть, что не всегда возможно сделать, не испортив при этом форсунку.

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

  • вы хотите продлить срок службы пилы — в профилактических целях;
  • бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
  • мотор работает с перебоями;
  • мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

  1. Снимем защитную крышку;
  2. Снимем модуль с насвечником и высоковольтным проводом;
  3. Откручиваем болты зажигания для ослабления;
  4. Подведем магниты, расположенные на маховике к катушке;
  5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
  6. Закрутим болты и вынем полоску пластика;
  7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Когда промывка карбюратора уже бессмысленна

Промывка карбюратора своими руками является самым простым способом восстановления работоспособности устройства. Однако далеко не всегда она позволяет исправить различные виды поломок. Чтобы убедиться в том, что устройство действительно нуждается в очистке, и промывка поможет восстановить работоспособность механизма, понадобится его разобрать.

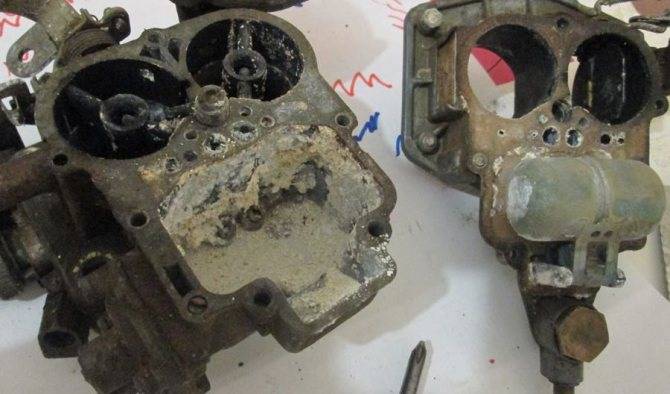

Если после разборки обнаруживаются некоторые факторы в виде коррозионных отложений (оксидирование алюминия), а также образование короблений в каналах карбюратора, то обычная промывка здесь не поможет. Можно воспользоваться процедурой промывки в специальной ультразвуковой ванночке, но и в этом случае шансы на восстановление работоспособности не превышают 50%-60%.

Делая вывод, нужно отметить, что необходимость и возможность очистки карбюратора можно оценить только после его разборки. Здесь же нужно сразу отметить, что процедура очистки карбюратора может быть выполнена двумя способами:

  1. Автоматический — промывка осуществляется в специальной ультразвуковой ванне. Особенности проведения процедуры рассмотрено ниже
  2. Ручной — этот метод подходит далеко не всегда, а представляет он собой очистку каналов механизма при помощи специального карбюраторного очистителя. Этот метод подходит исключительно в случаях, когда отсутствует деформация каналов карбюратора. Если в каналах начался процесс коррозии или коробления, то здесь в зависимости от сложности процесса, может помочь только промывка в ультразвуковой ванне, но далеко не всегда

Покупать ультразвуковую ванну специально для того, чтобы промыть карбюратор бензопилы, просто нерационально. Именно поэтому в материале рассмотрим процедуру ручного способа промывки. Что собой представляет очистка при помощи ультразвуковой ванны, также узнаем из этого материала.

Это интересно!Обычная продувка карбюратора компрессором ничего не даст, поэтому не стоит утешать себя мыслью о том, что сейчас продую каналы, и бензопила будет работать, как новая.

Неисправности и ремонт

Карбюратор бензопилы Штиль 180 требует как первоначальной, так и периодической регулировки. Узнать о ее необходимости можно по следующим признакам:

  1. Проблемы с двигателем, например, он не заводится или сразу же глохнет после начала работы. Чаще всего причиной становится использование некачественной топливной смеси.
  2. Расход топлива и увеличение выхлопа. Выхлопных газов становится больше по причине неполного сгорания топлива. Чаще всего данная проблема может возникнуть из-за перенасыщения горючим.

Могут появиться и другие поломки, например, засор из-за повреждения воздушного фильтра или образование окалины. Причины могут быть связаны с тем, что при длительном простое в топливном баке остается бензин. Это связано с тем, что горючее выдыхается, чем и портит устройство.

Независимо от причины потребуется ремонт карбюратора, который чаще всего сводится к регулировке. Способ выполнения данной процедуры зависит от модели бензопилы, однако можно придерживаться общих принципов.

Как снять карбюратор с бензопилы

Перед регулировкой нужно снять его с бензопилы Штиль. Для этого надо:

  1. Повернуть фиксатор влево, чтобы снять крышку.
  2. Снять фильтр, для чего открутить две гайки, которые его удерживают. Для простоты работы рекомендуется использовать специальные отвертки с подходящими насадками.
  3. Снять все тяги, в том числе и рычаг карбюратора.
  4. Снять карбюратор, а затем отсоединить топливный шланг.

Рекомендуется запоминать расположение деталей, чтобы можно было потом поставить карбюратор на место и при этом не осталось лишних крепежей или не образовалось перекосов и щелей.

Как почистить

В том случае, если бензопила глохнет на холостом ходу, необходимо разобрать деталь и прочистить его. В первую очередь это касается чистки дополнительного фильтра. Данная деталь представляет собой сеточку. Чтобы добраться до нее, нужно:

Снять самую большую крышку. Снять мембрану, которая расположена под крышкой. Очистить сеточку, что расположена в углублении

Делать это нужно предельно осторожно, поскольку сеточка может выпасть. Для чистки использовать медную проволочку. Дополнительно нужно промыть и продуть все каналы

Последняя процедура необходима, если в карбюратор не поступает бензин

Дополнительно нужно промыть и продуть все каналы. Последняя процедура необходима, если в карбюратор не поступает бензин.

Как настроить

Регулировка карбюратора бензопилы Штиль 180 проводится с целью улучшения производительности и экономии топлива.

Для регулировки своими руками нужно:

  1. Очистить топливную систему, в том числе бак, от остатков смеси бензина и масла. Продуть воздушный канал и фильтры.
  2. Настройка карбюратора бензопилы выполняется с помощью болтов Н, L и S. Болт Н управляет жиклером, обеспечивает максимальные обороты. Болт L выполняет ту же функцию, но обеспечивает минимальные обороты. Винт S отвечает за точность оборотов холостого хода. Выполнять данную процедуру нужно при выключенном двигателе.
  3. Отрегулировать карбюратор на бензопиле нужно путем задачи соответствующих углов поворота первых двух болтов. Задать базовые значения можно следующим образом. Первые два болта поворачивать медленно в направлении часовой стрелки, после упора вернуться назад на два оборота.
  4. Включить двигатель и отрегулировать зажигание на бензопиле Штиль и его карбюратора окончательно. Для этого нужно найти наибольшие обороты холостого хода путем поворота болта L в разные стороны. После того как этот максимум будет найден, болт нужно вернуть на четверть хода. В том случае, если начнет двигаться цепь, двигатель нужно остановить.
  5. Провести техническую проверку. В частности нужно определить максимальное количество оборотов, проверить ускорение и устойчивость двигателя на холостом ходу, а также соответствие данных параметров базовым значениям в инструкции. Качество смеси для проверки должно быть самым высоким.

Сборка бензопилы Штиль 180

Собирать пилу stihl ms 180 обратно, достаточно просто, главное придерживаться следующего алгоритма:

  1. Установить поршень на шатун, стрелка на поршне должна смотреть по ходу бензопилы Штиль 180, а по левую руку от поршня располагаться сторона коленчатого вала, которая предназначена для установки маховика;
  2. Аккуратно вставить поршень обратно в цилиндр, место под крепление катушки должно быть на стороне где маховик устанавливается на коленчатый вал;
  3. Установить подшипники, сальники, стопорное кольцо на валу и опустить все в сборе в посадочное место в цилиндре;
  4. Далее обезжирить место установки картера и сам картер, после чего промазать герметиком и установив на место закрутить 4 винта крепления;

Чтобы собрать пилу Штиль 180 после того момента как собран двигатель, нужно соблюдать обратную последовательность разборки

Важно отнестись к процессу внимательно и не забыть установить тяги на карбюратор, и подключить провод зажигания

Ниже можно посмотреть разборку штиль 180 на видео, оно сделано для малоопытных пользователей, в нем подробно показан весь процесс.

Разборка бензопилы штиль 180 и её сборка, при наличии определенного опыта проводится достаточно просто, главное перед работой хорошенько очистить пилу и не торопиться. Для того чтобы мелкие детали не потерялись, нужно использовать контейнеры, в которые, в процессе стоит раскладывать запчасти.

Ремонт карбюратора бензопилы Штиль 180

К основным неисправностям карбюратора бензопилы Штиль 180 можно отнести следующее.

Не поступает бензин в карбюратор. Банальная причина – отказ топливного насоса. Диафрагма потеряла эластичность или прохудилась. Такое бывает из-за усталости материала при длительном использовании. В результате чего, при разрежении в двигателе диафрагма не поднимается и не открывает топливный канал с клапаном. Ее можно заменить запасной из ремкомплекта, разобрав карбюратор.
Бензин также может не поступать из-за забитого фильтрующего элемента (сеточки) в канале между топливным насосом и игольчатым клапаном. Лечится также заменой из ремкомплекта.
Карбюратор переливает. Не трудно догадаться, что проблема кроется в главной камере. Частички грязи попадают в полость между иглой и каналом, т.е. клапан не полностью закрывает канал, когда это нужно и камеру заливает. Очень часто мембрана перестает выполнять свои функции из-за растяжения (естественный износ). В результате, при опускании мембрана не до конца поднимает иглу, и топливо продолжает поступать. Главная мембрана также входит в состав ремкомплекта. Заменить ее не составит труда.
Очень часто после зимнего простоя владельцы бензопил Штиль 180 сталкиваются с трудным запуском. В этом случае имеет место залипание клапана в форсунке. Производитель рекомендует, перед тем как положить бензопилу на хранение, дожечь оставшийся бензин в карбюраторе. Бензин склонен к испарению и при долгом хранении, в карбюраторе остается моторное масло, при контакте с которым клапан форсунки начинает прилипать к корпусу. В результате топливо не поступает в диффузор. Так как форсунка не входит в состав ремкомплекта, приходится ее выбивать и тщательно промывать

Делать это нужно очень осторожно.
Если забился жиклер холостого хода или форсунка, их достаточно продуть сжатым воздухом. Или промыть в бензине, в 90 % случаев это помогает

Но нельзя использовать иголки или проволоки, т.к. есть риск изменить проходное сечение, тем самым изменив пропускную способность жиклеров.

Итак, вы решили снять карбюратор и провести диагностику. Порядок снятия следующий:

  1. Нажимаем курок газа и опускаем рычаг подсоса вниз. Поворачиваем защелку и снимаем крышку бензопилы.
  2. Откручиваем торцевым ключом на 8 обе гайки крепления и снимаем воздушный фильтр с корпусом.
  3. Снимаем тягу газа (дроссельной заслонки) карбюратора.
  4. Отсоединяем трос от рычага управления
  5. Вынимаем рычаг управления двигателя со своего места. Параллельно отсоединяем тягу воздушной заслонки.
  6. Потянув карбюратор на себя, снимаем его со шпилек. Не забываем отсоединить шланг подачи топлива.

Более подробный и наглядный алгоритм демонтажа карбюратора с бензопилы представлен на видео.

Что касается разборки карбюратора бензопилы Штиль 180, то тут все просто. 1 болт откручивается на крышке топливного насоса и 4 болта на крышке главной камеры. Этого достаточно, чтобы поменять все необходимые компоненты из ремкомплекта.

После разборки карбюратор необходимо промыть в бензине, а каналы и жиклеры продуть сжатым воздухом. Ни в коем случае нельзя продувать карбюратор под высоким давлением и в собранном состоянии. Иначе вы можете растянуть мембрану или диафрагму. Карбюратор перестанет работать должным образом.

Для того, чтобы оценить состояние сеточки-фильтра и мембраны, нужно выполнить следующую последовательность действий:

  1. Откручиваем винт.
  2. Оцениваем состояние мембран, убираем пыль и грязь, при необходимости меняем мембрану на новую.
    Под мембраной должно быть все чисто
    На мембране также не должно быть грязи

Проверяем состояние сеточки-фильтра на наличие грязи, при наличии чистим.

Собираем все обратно и разбираем карбюратор с другой стороны. Открутив 4 болта снимаем крышку, убираем мембрану и оцениваем состояние внутренностей.
Всего нужно открутить 4 винта

Чтобы проверить исправность подачи топлива, надев шланг на штуцер.

Дуем в него ртом, при этом пальцами открываем игольчатый клапан, все должно четко срабатывать.

Продуваем 2 отверстия в жиклерах, тем же шлангом, они должны спокойно дуться, без чрезмерного усилия. При необходимости достаточно прочистить обычном очистителем WD-40.

Снимаем жиклер-форсунку, расположенную справа, и прочищаем тоненькой проволокой, с обратной стороны.

Все чистим и собираем. При установке крышке, соблюдайте правильную установку. Смотрите фото ниже.

Что касается ремкомплекта карбюратора Штиль 180, то в него входит комплект прокладок для крышек, диафрагма и мембрана, игольчатый клапан, коромысло с осью и пружиной. Цена такого комплекта от 100 до 400 рублей.

Штиль 180 зазор между катушкой и магнитом

Бензопила Штиль MS 180 считается одной из самых надежных среди моделей своего сегмента. Но техника есть техника, и иногда возникают неисправности, для устранения которых может потребоваться ремонт stihl ms 180.

Подробнее о ремонте узлов, Вы узнаете, прочитав статью.

Можно ли ремонтировать пилу своими руками?

Это самый первый вопрос, возникающий перед владельцем бензопилы Штиль 180, которая по каким-то причинам перестала нормально функционировать. Ответить на который однозначно не получится. Правильным будет сказать: можно, но нужно ли? Производить ремонт бензопилы в сервисном центре конечно дороже, чем попробовать исправить неполадки своими руками, но пользуясь услугами специалистов, вы получаете гарантии и уверенность в том, что бензопила будет правильно настроена и отрегулирована. В общем, выбор за вами.

Еще один маленький нюанс, касающийся выбора ремонтировать самостоятельно или нет, это то, что для диагностики бензопилы и её дальнейшей разборке и ремонта, необходимо иметь некоторые специфические инструменты и определенные знания конструкции пилы. В противном случае у вас не получится даже открутить и снять маховик, не повредив при этом.

Проводя самостоятельный ремонт пилы, очень часто обламывают алюминиевые лопасти вентилятора, расположенные на маховике. Это происходит потому, что при разборке не используют специальный стопор коленвала, а пытаются зафиксировать путем установки отвертки между корпусом пилы и лопастями маховика, что приводит к печальным последствиям. Гайка маховика имеет серьезный момент затяжки, а лопасти хрупкие и не способны выдержать подобного усилия.

Диагностика и устранение неполадок в топливной системе

Бензопила Штиль может не заводиться и при наличии искры. В этом случае необходимо искать неполадки в работе топливной системы. Для этого нужно осмотреть свечу на предмет мокрого налета. Его присутствие указывает на чрезмерную подачу топлива. Когда топливная смесь начинает буквально заливать свечу, она не может его воспламенить.

Что делать, если заливает свечу

Причиной заливки свечи может стать карбюратор или неправильный запуск холодного двигателя. Прежде чем лезть в карбюратор, нужно «продуть» двигатель. Для проведения этой операции потребуется выполнить определенную последовательность действий:

  • выкрутить свечу;
  • перевернуть бензопилу Штиль, слив топливо;
  • в этом же состоянии несколько раз дернуть за ручку стартера, удалив остатки топлива;
  • вкрутить свечу на место;
  • установить рычаг управления двигателем в положение горячего старта;
  • дернуть несколько раз ручку стартера.

Все эти манипуляции нужно проводить при выключенном зажигании, расположившись как можно дальше от открытого огня.

Если проблема заключалась в неправильном запуске холодного двигателя, его «продувка» поможет вернуть бензопиле Штиль работоспособность. Если даже после «продувки» не заводится бензопила Штиль 180, нужно искать решение проблемы в карбюраторе.

ЦПГ бензопилы

Устройство ЦПГ

Итак, что входит в состав ЦПГ( цилиндро-поршневой группы):

  • Поршень
  • Цилиндр
  • Кольца (маслосъемные и компрессионные)

ЦПГ это основной узел двигателя, неисправности которого неизбежно ведут к дорогостоящему ремонту. Для поддержания его в рабочем состоянии необходимо лишь четко следовать инструкции и соблюдать некоторые общие правила:

  • Использовать качественные масла, разведенные в точной пропорции, которая указана производителем.
  • Избегать перегрева двигателя.
  • Соблюдать нормативы работы для класса бензопилы (бытовая, полупрофессиональная, профессиональная).
  • Всегда использовать правильно наточенную цепь, установленную в нужном направлении.

Неисправности ЦПГ бензопилы:

  • Износ поршня, цилиндра
  • Износ колец
  • Механические повреждения (скол колец, подшипника)

Все эти и другие не такие распространенные неисправности в итоге приводят к задирам на стенках цилиндра или поршня, что в свою очередь приводит к замене полностью цилиндро-поршневой группы.

Как диагностировать в результате чего возникли задиры?

Первым делом снимите глушитель и в образовавшемся окне осмотрите ЦПГ на предмет задиров.

Если задиры только со стороны глушителя, то это свидетельство того, что бензопилу перегрели.

Если задиры по всей окружности цилиндра и они равномерные и имеют большое истирание и темный цвет, то это свидетельство неправильно приготовленной топливной смеси.

задир при неправильной смеси

В случае если задиры имеют вид глубоких царапин, расположенных неравномерно, то это механические повреждения ЦПГ, которые возникают в случае попадания в цилиндр инородных тел или сколов деталей ЦПГ.

Задиры расположены в зоне кольца- плохое качество смеси. Так же возможно что пилу обкатывали «по-советски».

Вот неплохое видео о диагностике ЦПГ:

Вы можете помочь в составлении рейтинга бензопил, проголосовав в опросе: «Составляем рейтинг бензопил»

Ремонт системы подачи масла

При отсутствии подачи масла для смазки цепи, необходимо провести диагностику всей системы и определить причину, по которой масло не подается. Основных причин может быть несколько:

  1. Засор масляного фильтра или масленой системы;
  2. Отсутствие резьбы на червячной передаче маслонасоса;
  3. Засор или неисправность самого насоса;
  4. Разгерметизация масляной системы (на днище бензопилы будут иметься подтеки масла).

Для проверки резьбы на червячном приводе маслонасоса, потребуется снять ведущую звездочку бензопилы и раскрутить сцепление. Для этого выкручивается свеча зажигания и на её место устанавливается стопор поршня, тем самым обеспечивается надежная фиксация коленчатого вала инструмента от проворачивания.

Далее снимается крышка со стороны шины бензопилы Штиль 180, и при помощи отвертки удаляется стопорное кольцо, удерживающее ведущую звездочку, после чего снимается сама звездочка.

Сцепление раскручивается при помощи головки на 19 и воротка. Раскручивать сцепление необходимо по часовой стрелке, т. к. резьба левая. За сцеплением установлена отражающая пластина, её тоже необходимо удалить. Следующая деталь, это червячный привод масляного насоса. Осмотрев и обнаружив отсутствие пластиковой резьбы, можно смело выкидывать деталь и устанавливать вместо нее новую т. к. её восстановление невозможно. Сборка бензопилы Штиль 180 проводится в обратной последовательности.

В случае если шестерня в нормальном состоянии, продолжается разборка пилы, для этого с амортизаторов вынимаются штопора, раскручивается задняя рукоятка и отсоединяется тяга управления дроссельной заслонкой, после чего блок рукояток снимается с амортизаторов при помощи мощной шлицевой отвертки.

Снять рукоятки необходимо для обеспечения доступа к днищу в месте установки масляного насоса.

На следующем этапе масляный шланг, идущий от масляного бака, вынимается из посадочного места на корпусе и магистраль проверяется на засор при помощи подачи воздуха через масляный шланг в корпус маслобака. При обнаружении засора его необходимо прочистить, если сделать это невозможно неисправный шланг необходимо заменить.

Далее масляный насос, вынимается из корпуса бензопилы Штиль 180 и промывается в бензине.

После ремонта, сборку бензопилы Stihl 180 проводим в обратной последовательности. Важным моментом является герметизация масляного шланга в месте установки, в посадочное место на корпусе. Необходимо промыть шланг и отверстие для его установки бензином, после чего продуть сжатым воздухом до полного высыхания и обмазать уплотнительным маслостойким герметиком, после чего установить на место.
