Хоппер-ковш для штукатурных работ. делаем своими руками

Как сделать хоппер ковш простой конструкции своими руками

Учитывая простое строение hopper ковша, его можно соорудить самостоятельно.

Чертежи и размеры

Рабочую документацию требуемую для сооружения ковша можно найти на просторах мировой. Перед тем, как начать его изготовление необходимо внимательно ее изучить.

Даже такое несложное изделие как ковш, имеет несколько вариантов изготовления, один используется для отделки стен, другой при работе с потолочными плитами.

Рабочую документацию требуемую для сооружения ковша можно найти на просторах интернета.

Материалы и инструмент

Для сооружения ковша потребуется запастись следующими материалами и инструментом:

Металлическим листом толщиной 0,4-1 мм. Допустимо применять традиционную сталь, алюминий, жесть с цинковым покрытием. Пневматический пистолет или трубку с размером 1⁄4 дм. Сопла для подачи раствора. Ножницы или ручные, или электрические. Угловая шлифмашина. Дрель. Мерительный инструмент, маркер.

Для сооружения ковша потребуется запастись определенными материалами и инструментом.

Инструкция по сборке штукатурного пистолета

После того, как подобраны рабочие документы и приготовлены все требуемые материалы и инструменты можно приступать к сооружению хопра.

Оптимальным решением будет нанести контуры деталей на исходный материал, так как, при сборке штукатурной лопаты может быть использована клепка или сварка, то необходимо обеспечить наличие припуска порядка 10 мм. После этого, с применением ручных или электрических ножниц вырезать заготовки из листового металла.

По обозначенным линиям сгиба выполнить сгибание заготовок, полученные детали соединить между собой сваркой или клепкой.

После сборки основной детали котла можно закрепить рукоять на ковше, а нижней части смонтировать сопла, предназначенные для подачи раствора и воздуха.

В входе сборки изделия необходимо следить за герметичностью швов и соединений, то есть через них не должна проходить влага, имеющаяся в растворе. Для улучшения герметичности можно применять средства, применяемые автомобилистами при герметизации КПП или двигателя.

На завершающем этапе, требуется провести тестирование. Его выполняют в определенной последовательности:

  1. Подключают компрессор. В емкость заливают заранее приготовленный состав. Включают подачу воздуха. Выполняют тестовое нанесение состава на поверхность.
  2. Если состав лег, как надо, а установка работает без перебоев, это означает, что самодельный хоппер ковш готов к работе.

На завершающем этапе, требуется провести тестирование.

Критерии выбора

Чтобы выбрать подходящий штукатурный ковш, следует определить, для каких работ его планируется использовать. Основные параметры, по которым выбирают устройство, следующие:

  • специализация: стеновой или потолочный;
  • емкость бункера, для внешних работ штукатурных потребуется ковш побольше;
  • эргономика: устройство должно быть удобно держать и водить им из стороны в сторону и сверху вниз;
  • цена: качественное устройство не может стоить дешево.

При выборе штукатурного ковша нужно иметь в виду емкость бункера

Важна также репутация производителя., давность его присутствия на рынке, развитие сети сервисных центров. В строительных магазинах Москвы и других городов представлен широкий ассортимент приспособлений на любой вкус и бюджет.

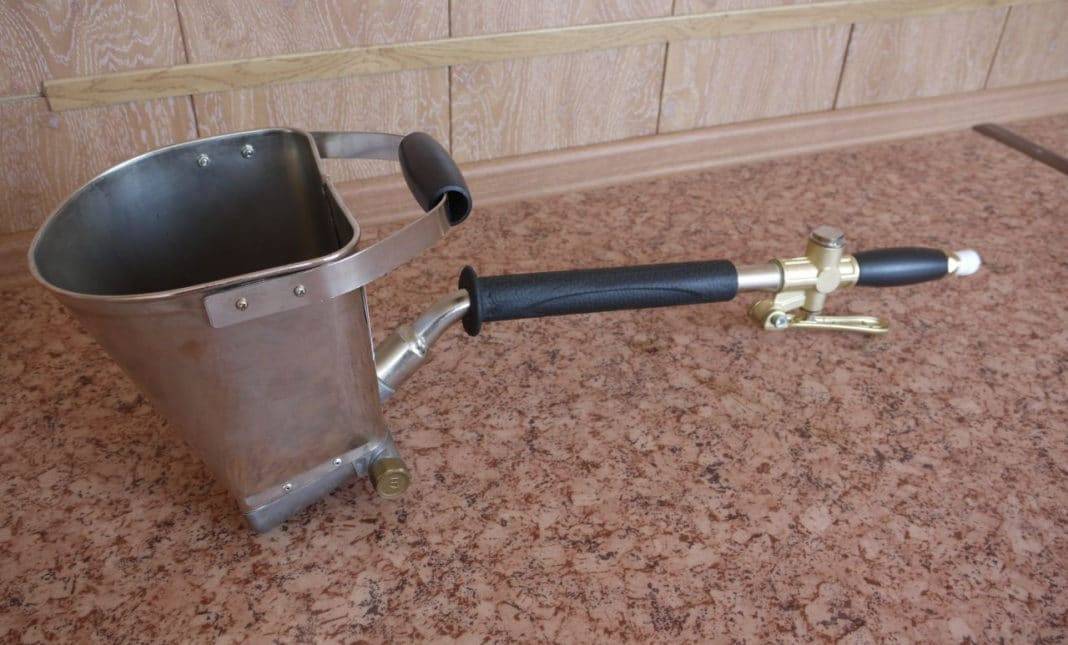

Что такое хоппер ковш и как он работает

Нанесение штукатурки при помощи хоппер-ковша намного повышает скорость отделочных работ

Перед изготовлением хоппер ковша нелишне будет ознакомиться с его конструкцией и принципом действия. Это позволит не только собрать приспособление по предоставленным чертежам, но и при необходимости внести свои коррективы в зависимости от наличия материалов и особенностей эксплуатации.

Принцип действия пневматического ковша напоминает работу краскопульта. Приступая к отделочным мероприятиям, включают компрессор, подсоединяют шланг к пистолету, набирают в бункер штукатурную смесь и открывают пневмоклапан. Воздух под большим давлением подаётся в рабочую полость через входной штуцер, расположенный на задней стенке приспособления. Увлекая за собой частицы штукатурного раствора, воздушный поток выходит через специальные сопла, расположенные в передней части устройства. При этом штукатурка быстро и равномерно набрызгивается на стену. Преимущество конструкции в форме ковша заключается в том, что во время работы можно черпать жидкую смесь из другой ёмкости, а не наливать её из ведра.

Конструкция пневмоковша

Схема пневматического хоппер ковша (штукатурной лопаты), представленная на рисунках, даст возможность понять все преимущества конструкции. Благодаря наклону передней стенки штукатурку можно наносить не только на вертикальные поверхности стен, но также на потолок и наклонные плоскости любого направления.

Схема штукатурного ковша

Верх ёмкости имеет закрытую часть со стороны подключения компрессора. Это позволяет не разливать раствор при наклонах ковша во время оштукатуривания потолков

Занимаясь изготовлением приспособления, некоторые параметры конструкции важно держать в определённых границах. Так, не рекомендуется увеличивать диаметр входного отверстия более 4–5 мм. Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм

В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену

Расстояние между задней и передней стенкой в нижней части ковша должно составлять не более 20 – 25 мм, а диаметр выходного сопла — от 10 до 15 мм. В таком случае работоспособность конструкции обеспечит обычный бытовой компрессор, рассчитанный на давление до 8 атмосфер и расход воздуха около 220 – 250 литров в минуту. Если же увеличить расстояние между входным отверстием и соплом, то мощности воздушного потока будет недостаточно для выталкивания смеси под давлением, достаточным для набрызгивания раствора на стену.

Хоппер-ковш для удобства работы оборудован пневмоклапаном

Для включения подачи воздуха в хоппер ковше установлен клапан с ручным приводом, наподобие тех, что используются в пневмопистолетах для подкачки воздуха в автомобильные шины. В этих целях можно использовать и самый обычный шаровой кран, установленный на шланг подачи воздуха, однако, первый вариант удобнее и позволяет мгновенно прекратить подачу смеси, а это даёт дополнительную экономию раствора.

Преимущества и недостатки

Являясь простым и эффективным приспособлением для финишной отделки стен и потолков, хоппер-ковш обладает массой достоинств:

  • высокая скорость проведения отделочных работ;
  • возможность использования неквалифицированного труда;
  • универсальность (устройство позволяет работать со строительными смесями любого типа);
  • применение волокнистых примесей и других декоративных добавок;
  • усиление адгезии раствора к стене благодаря высокой скорости набрызгивания;
  • экономичность;
  • низкая стоимость.

Единственным недостатком можно считать необходимость в использовании компрессора, что снижает мобильность и даёт определённые неудобства при работе на высоте.

Требования к строительным смесям

Штукатурной лопатой можно работать с любыми отделочными материалами

Хоппер ковш является универсальным помощником штукатура и позволяет работать с отделочными растворами любого типа:

  • фактурные краски повышенной текучести;
  • цементно-песчаные растворы;
  • пробковые штукатурные смеси;
  • жидкие обои;
  • бетонные смеси;
  • гипсовые штукатурки.

Модифицированные примеси, которые добавляют в штукатурные смеси, позволяют улучшить их рабочие свойства, повысить производительность труда и снизить затраты на отделочные материалы.

Особенности конструкции хоппер ковшей

На рынке строительного оборудования большое количество предложений по поставке оснастки для штукатурки стен под напором сжатого воздуха от компрессора, это вызывает серьезные сложности при выборе штукатурного оборудования

Потребитель, как правило потребитель часто обращает внимание на внешний вид агрегата, но в самом деле руководствоваться дизайном при выборе не стоит

Первое на что надо обратить внимание — мощность двигателя и практичность хопра в целом. Между тем существуют некоторые другие параметры, на которые необходимо обратить внимание:. Размер выходного отверстия в сопле не должен быть меньше 5 мм

дистанция между лицевой и задней стенкой в нижней части емкости не должно превышать 25 мм. Размер выходного отверстия должен находится в интервале от 10 до 15 мм

Размер выходного отверстия в сопле не должен быть меньше 5 мм. дистанция между лицевой и задней стенкой в нижней части емкости не должно превышать 25 мм. Размер выходного отверстия должен находится в интервале от 10 до 15 мм.

Первое на что надо обратить внимание — мощность двигателя и практичность хопра в целом.

Рекомендации по использованию ковша

Ковш для штукатурки в отделочных работах

Хочется выделить такие советы, которые еще больше облегчат вашу работу:

  • проще всего наносить раствор штукатурки на предварительно выровненное основание;
  • не допускайте повышение давления больше чем 6атм., наиболее подходящий показатель варьируется в пределах от 2 до 4 атм.;
  • соблюдайте расстояние между соплом и поверхностью стены до 10 см, а при нанесении раствора большим слоем – удерживайте прибор на расстоянии 2 см от стены;
  • если вы наносите штукатурную массу для основного слоя перед отделкой, удерживайте ковш дальше от стены, а для распыления раствора используйте максимальное давление.

Безусловно, с первой попытки изготовить эталонное устройство у вас вряд ли получится, но меняя диаметр сопел и расстояние от них к выходному отверстию, вы легко добьетесь нужного результата. Особенно радует тот факт, что стоимость такого прибора будет практически символической, а эффект от проделанной работы не вызовет никаких сомнений в ее качестве.

Как пользоваться устройством

Перед применением хоппера для штукатурки необходимо выполнить следующие виды работ:

  • выставить маяки;
  • смочить водой потолок и стены.

Чтобы уделить внимание торкретированию, нужно сделать установку армированной сетки. Оштукатуривание с использованием хоппера требует не слишком много времени, поэтому надо подготовить большой запас раствора

Поскольку скорость нанесения является слишком большой, то за 3-4 минуты использования устройства будет израсходовано 50-60 кг смеси. Если весь процесс происходит на полной автоматизации, то он усложняется использованием бетономешалки либо растворосмесителя.

При подготовке состава необходимо следить за его пропорциями. Начинать распыление смеси следует сразу же после того, как она будет подготовлена. Выбор дальности наброса зависит от планируемого результата. Удерживать устройство для нанесения штукатурки следует на расстоянии 4-5 см от поверхности. После завершения всего процесса штукатурку нужно выровнять с помощью правила. Когда нанесенный слой смеси высохнет, поверхность необходимо затереть. После эксплуатации ковш тщательно промыть.

Для этого его верхняя часть опускается в специальную емкость, в которую предварительно наливается вода. Затем включается компрессор, позволяющий продувать сопла. Остатки штукатурного раствора следует удалить с рабочей поверхности приспособления вручную с помощью ветоши. Если при нанесении штукатурки понадобится перерыв, то хоппер нужно поместить в воду и промыть. Инструмент должен оставаться в емкости до тех пор, пока нанесение раствора не возобновится.

Преимущества и недостатки ковшей

Достоинства таких устройств, как штукатурные ковши, не вызывают сомнений:

  • серьезная экономия раствора, а значит, денежных средств;
  • сокращение временных затрат на оштукатуривание поверхностей;
  • высокая точность, аккуратность нанесения смеси;
  • возможность работать практически со всеми типами жидких отделочных материалов и строительных смесей;
  • высокая производительность процесса как на гладких основаниях, так и на поверхностях сложных конфигураций;
  • повышение качества готового покрытия за счет увеличения сцепления с основанием;
  • пригодность для наружных и внутренних работ.

Работать с хоппер-ковшом сможет даже новичок — это устройство несложное, а инструкция к заводским моделям понятная. Цена ковшей невысока, особенно тех, что реализуются без компрессора в комплекте (к ним можно присоединять даже обычные автомобильные компрессоры).

Изделия служат достаточно долго, но при условии своевременной чистки и регулярного обслуживания. Если прибор изготовлен из металла, он моется без особых проблем. Хоппер-ковши реализуются в большом ассортименте, с разными техническими параметрами и производительностью.

Минусов у хоппер-ковша немного. Если штукатурные работы производятся в несколько слоев, то лучше практиковать ручной способ нанесения раствора: так наброс будет осуществляться быстрее. Кроме того, уборку лишнего состава нужно будет делать сразу, иначе потом он намертво застынет. Если время затянуто, придется отмачивать верх инструмента в емкости с водой.

Как работать с инструментом?

По своему внешнему виду хоппер-ковш отчасти напоминает краскопульт, который имеет почти идентичный метод использования. Непосредственно перед отделочными работами рассматриваемая оснастка комплектуется компрессором, фиксируемым посредством резинового шланга с ковшом. После этого набирается штукатурная смесь.

Сжатый воздух, после открытия пневматического клапана, поступает внутрь ковша, захватывая при этом форсункой мелкодисперсные частицы штукатурного состава. Наружу раствор выходит из сопла, распределяясь по стене сообразно смещению ковша относительно рабочей поверхности.

Сам ковш собирается из нержавеющей тонколистовой стали, которая способствует одновременно снижению общей массы и увеличению срока службы хоппер-ковша.

Так как оштукатуривание стен с использованием хоппер-ковша заметно отличается от традиционной технологии обработки стен, то работа с инструментом требует от человека некоторых навыков, которые будут складываться из последовательного выполнения следующих действий:

  • Первым делом необходимо смочить ковш водой! Благодаря этому штукатурный раствор будет легче вылетать наружу через сопло, так как адгезионные силы сцепления состава со стенками будут минимальны;
  • Подготовка штукатурки. В случае использования традиционных компонентов, а именно цемента и песка, стоит позаботиться, чтобы консистенция смеси оставалась менее вязкой. Наилучшим же вариантом считается применение гипсовых растворов;

  • Подготовка рабочей поверхности, будь то потолок либо стена. Для этого участок тщательно очищается от грязи и пыли, убираются любые неровности, выставляются маяки, после чего покрытие увлажняется. В некоторых случаях мастера для большей долговечности используют грунтовые составы либо армирование из геотекстиля или стеклосетки;
  • Заготовка требуемого запаса штукатурного раствора, учитывая средний расход в 30-40 л/ч. Обычно емкость ковша составляет 3-4 литра, так что его полное опорожнение происходит уже спустя несколько секунд. Исходя из этого, объема раствора должно хватить для обработки стены 10-20-миллиметровым слоем штукатурки. За один заход, в большинстве случаев, расходуется порядка 60 килограмм готовой штукатурной смеси, так что при больших объемах работ целесообразнее пользоваться бетономешалкой;

  • Расстояние до поверхности определяется исходя из свойств применяемого жидкого состава. В случае с промышленными хоппер-ковшами этот показатель достигает 40-50 миллиметров. После этого реализуется беспрерывное распыление смеси;
  • Во время перерывов устройство нужно хорошо прочищать от остатков смеси. С этой целью пустой ковш окунается в емкость с водой, после чего активируется подача сжатого воздуха. Очистка закончится, когда из сопла будет выходить лишь воздух.

Затирка неровностей или финишная отделка стен реализуется аналогичным образом, как при обычном оштукатуривании.

Как изготовить ковш своими руками?

Как сделать ковш для штукатурки самому?

Несмотря на то, что готовый ковш можно купить в строймагазине сравнительно за небольшие деньги, либо взять на временное пользование по доступной цене, есть умельцы, которые отдают предпочтение изготовлению данного приспособления своими руками. Как правило, самостоятельно нужно собирать только сам ковш, ведь все остальные запчасти придется купить.

Все детали для хоппера вырезают из металлического листа, после чего все запчасти соединяются при помощи саморезов. В этом процессе главное не допускать, чтобы между краями изделия образовывалась щель, иначе из всех зазоров будет вытекать раствор. Избежать такой неприятности можно, если воспользоваться металлическими уголками или накладками.

Если для изготовления хоппера вы использовали немного прочнее материалы, например, сталь, то лучше саморезы заменить на сварку, в результате чего вероятность протечек будет исключена.

Когда вы изготавливаете ковш своими руками, установите на нем прочный и удобный держатель. Как утверждают опытные отделочники, лучше, чтоб держатель находился слева, что позволит основной нагрузке распределяться на правую руку. Но, для левши держатель потребуется наоборот зафиксировать справа.

Еще ковши для нанесения штукатурной массы оборудуют креплениями, которое способно удержать пульверизатор, а также отверстием, куда устройство непосредственно вставляют.

Хочется отметить тот факт, что ковши, сделанные собственноручно, отличаются меньшей мощностью, нежели готовые аналоги из магазина, которые оснащены двумя, тремя или четырьмя форсунками.

Некоторые особенно изобретательные мастера увеличивают количество сопел, думая, что таким образом смогут увеличить производительность своего девайса. Впрочем, из одного отверстия 1л раствора распыляется за 15-20сек., но все зависит от консистенции используемой массы.

Ковш для штукатурки своими руками

Ковш необходимо одеть на пульверизатор, на который зафиксировать шланг, ведущий от воздушного компрессора.

Использование ковша изготовленного своими руками ничем не отличается от использования фабричного готового прибора, один нюанс – соблюдайте немного большую дистанцию между ковшом и обрабатываемой стеной (около 20-25см).

Во время работы контролируйте процесс и наблюдайте, чтоб во время зачерпывания смеси она не липла к внешней стороне ковша.

Ухаживать за моделью, собранной своими руками, нужно также как и за заводской: прибор промывают в емкости с водой, после чего остатки массы протирают ветошью.

Хочется сделать небольшой акцент на том, что самодельный ковш ничем не отличается от готового, если не брать во внимание один нюанс: работать с ними можно только на поверхности стен. Обрабатывать потолки самодельным приспособлением очень неудобно и потребуется изготовить хоппер с немного измененной конструкцией, а в особенных случаях – купить абсолютно другой пульверизатор с эргономичным держателем. В общем, доведенный до автоматизма процесс оштукатуривания поверхностей поможет вам сэкономить уйму времени и своих физических сил

Главная трудность в использовании хоппера состоит в том, что нужно будет разравнивать раствор по поверхности стен после его разбрызгивания

В общем, доведенный до автоматизма процесс оштукатуривания поверхностей поможет вам сэкономить уйму времени и своих физических сил. Главная трудность в использовании хоппера состоит в том, что нужно будет разравнивать раствор по поверхности стен после его разбрызгивания.

Популярные модели

Zitrek SN-01

Это бюджетная модель пневматического ковша от чешского бренда Zitrek, предназначенная для стеновых работ. Объем бункера для смеси – 3, 5 литра. Имеются 4 сопла для выхода смеси, каждое диаметром 20 мм. Такой диаметр позволяет обеспечить покрытие стен толщиной от 5 мм. Из положительных сторон пользователи отмечают быстроту нанесения и достаточно удобную длинную рукоятку. Но у Zitrek SN-01 имеется ряд существенных недостатков (что компенсируется его доступной ценой). В первую очередь, это материал – ковш выполнен не из нержавейки, а из обычного металла с напылением.

Zitrek SN-02

Пневмоковш производства той же фирмы Zitrek, но предназначенный для потолочных работ.

Соответствует стандартным для хоппер ковша техническим характеристикам:

  • Количество сопел – 4, диаметром по 20 мм.
  • Требуемое рабочее давление – 4-6 атмосфер.
  • Диаметр шланга – 16-18 мм.
  • Объем чаши – 3,5 л.
  • Производительность компрессора – 350-400 литров в минуту.
  • Максимальная фракция смеси – 6 мм.

В отличие от своего «родственника», этот ковш, судя по отзывам, действительно выполнен из нержавеющей стали. С его помощью можно добиться равномерного распределения строительных смесей с минимальным слоем 5 мм. Рекомендуемое рабочее расстояние – 5-10 см.

ПРОФМАШ КШ-4

Штукатурный ковш для отделочных работ на вертикальных поверхностях. Объем емкости для строительных смесей – 3,6 литра, требуемое рабочее давление – 6-8 атмосфер. Для распыления имеются 4 сопла диаметром 18 мм. Заявленная производителем скорость нанесения – 60 квадратных метров в час. Хоппер ковш относится к бюджетной категории, и приобрел популярность благодаря удобству использования и своей доступности. К сожалению, у устройства есть ряд недостатков, которые отмечают владельцы в отзывах.

HYVST 07-OMG-II

Ковш также относится к бюджетному сегменту и соответствует следующим характеристикам:

  • Объем чаши – 3,5 литра.
  • Производительность – 40 кг сухой смеси в час.
  • Требуемая производительность компрессора – 350 литров в минуту.
  • Максимальная длина шланга – 15 метров.

Пневмоковш изготовлен из нержавеющей стали, что существенно повышает его прочность. Сменных насадок в комплекте не имеется, устройство предназначено для нанесения штукатурки только на вертикальные поверхности. Владельцы отмечают эргономичность и надежность этой штукатурной лопаты, а также его хорошую производительность.

TeaM К350

Стеновой хоппер ковш от итальянской компании TeaM. Оборудован контейнером для строительных смесей объемом 3,5 литра. Имеются 4 выходные сопла стандартного диаметра – 20 мм. Выполнен из нержавеющей стали.

Прочие характеристики ковша:

  • Требуемое рабочее давление – 4-6 атм.
  • Диаметр шланга – 16-18 мм.
  • Расстояние при нанесении материала – 10-15 см.
  • Общий вес – 2,16 кг.

Таким образом, этот хоппер представляет собой небольшое компактное устройство, которое заслужило популярность среди покупателей благодаря высокой производительности.

Pegas 2721

Хоппер-ковш производства фирмы Pegas Pneumatic, которая специализируется на пневматическом оборудовании для строительства и ремонта.

Предназначен для обработки вертикальных поверхностей и обладает следующими техническими характеристиками:

  • Количество сопел – 4 по 20 мм.
  • Минимальная производительность компрессора – 320 литров в минуту.
  • Требуемое давление – 6 атмосфер.
  • Минимальная толщина слоя покрытия на выходе – 2,5 см.
  • Рабочее расстояние от поверхности – 5-25 см.

HOPPER-PRO U-3

Это более профессиональный инструмент, в комплекте с которым идут сменные плашки с соплами, расположенными под разным углом. Также инструмент укомплектован семью сменными форсунками для регулировки уровня подачи воздуха. Имеется возможность работать с одной или тремя выпускными дюзами. Поэтому данный хоппер ковш можно по праву назвать полноценным универсальным отделочным инструментам.

Заявленная производительность – 45 квадратных метров за час работы. Это минимальная производительность при работе с одной выходной дюзой, поэтому пневмоковш не уступает другим моделям по скорости.

Таким образом, хоппер ковш действительно незаменимое устройство для ремонтных и отделочных работ. Правильно выбранный и качественный пневмоковш способен существенно облегчить работу, равномерно и прочно распределить покрытие по поверхности, и сэкономить время мастера.

Краскопульты для побелки: что это такое, виды, критерии выбора, рейтинг и обзор лучших моделей, их плюсы и минусы, советы и рекомендации по подбору прибора

Как изготовить аппарат для нанесения штукатурки

Распространённые модели изготовлены из огнетушителя и хоппер-ковша.

Штукатурная станция своими руками, сделанная на основе огнетушителя, получила наиболее широкую известность.

Огнетушитель имеет ручку, рычаг, форсунку, что делает его фаворитом среди приспособлений для самодельных устройств механического оштукатуривания.

Пошаговое описание.

  1. Фабричный огнетушитель (дно) обрезается и получается ёмкость в несколько литров. Через отверстие будет поступать рабочий раствор. Объём должен быть не менее 4 литров. Если он больше, устройство становится тяжёлым. Если меньше, надо часто наполнять ёмкость раствором.
  2. В него вставляется трубка с форсункой диаметром 4 мм. Диаметр отверстия огнетушителя равен 10 мм, расстояние от него до форсунки 20 мм. Форсунки могут быть разного размера: от 3 до 5 мм. Для крепления трубки подходит смола, уровень которой находится ниже форсунки.
  3. Компрессор подсоединяется к огнетушителю при помощи трубки, через неё подаётся сжатый воздух. Трубка врезана в стенку ёмкости и находится напротив отверстия выхода готовой смеси.
  4. Мощность подачи раствора регулируется увеличением (уменьшением) диаметра форсунки, давлением воздуха, расстоянием между соплом и форсункой.

Среднее давление примерно 2 атмосферы. Если оно больше, производится финишная отделка, заполняются все поры и трещины покрытия.

Производительность аппарата: 4 литра смеси наносятся за 1 минуту.

Хоппер-ковш самодельного изготовления

Применяется при ремонте всего здания.

Преимущества в работе:

  • высокая скорость распыления, что создаёт условия для лучшей адгезии смеси;
  • применение различных примесей;
  • использование снаружи и внутри помещения.

Перед сборкой необходимо понять принцип его работы. Последовательность действий:

  1. Компрессор подаёт струю воздуха через шланг в ковш со смесью.
  2. Другая сторона ковша имеет отверстия d 12 мм для выхода раствора.
  3. Передняя стенка немного наклонена для удобства взятия смеси из общей ёмкости.
  4. На шланг надевается сопло d 5 мм. Расстояние от него до отверстия выхода 20 мм.
  5. Верхняя часть ковша шире, чем нижняя. Он фиксирован двумя хомутами.
  6. Устройство подключено к компрессору. Давление 2-3 атмосферы. Расстояние до стены 18-20 см.

При самостоятельной сборке машины применяются аппараты и запчасти от других изделий.

Изготовление хоппер-ковша из металла

Последовательность действий:

  1. Делается чертёж на листе оцинковки.
  2. Вырезается с помощью болгарки или ножниц. При использовании заклёпок оставляется припуск 15 мм.
  3. Детали сгибаются, соединяются сваркой, клёпкой.
  4. Прикрепляется ручка.
  5. Просверливаются отверстия для сопел (на передней стенке) и для пульверизатора (на задней).
  6. Форсунка крепится с внутренней стороны ёмкости.
  7. Крепятся дополнительно рёбра жёсткости.
  8. Заполняется раствором, сверху прикрывается крышкой, производится распыление.

Увеличивают скорость работы дополнительные сопла и отверстия выхода. Шланг нужен один.

Чертежи, из чего можно сделать насос

Насос обеспечивает подачу раствора от бетономешалки до места укладки. Она идёт по горизонтали и на высоту.

По типу подачи различают:

  • Поршневый. Смесь выталкивают поршни, двигающиеся в цилиндрах. Использование: подача на большое расстояние, высоту. Сложная конструкция.
  • Роторный. Основан на вращении ротора. Простой механизм. Нельзя использовать для бетона с фракциями более 10 мм.
  • Шнековый. Работает по принципу мясорубки.

Для самостоятельной сборки подходит роторный насос. Он наиболее прост и долговечен. Сделать штукатурный насос своими руками может тот, кто имеет технические знания и опыт работы с подобными агрегатами.

Материалы и инструменты:

  • лист бумаги, линейка, карандаш для создания чертежа;
  • шуруповёрт, ключи, болты, отвёртки;
  • лист металла, толщина которого 5 мм;
  • труба (для корпуса);
  • пожарный рукав;
  • электрический мотор;
  • профили из металла;
  • медный провод, изоляционная лента;
  • ролики прорезиненные, подшипники;
  • аппарат для сварки.

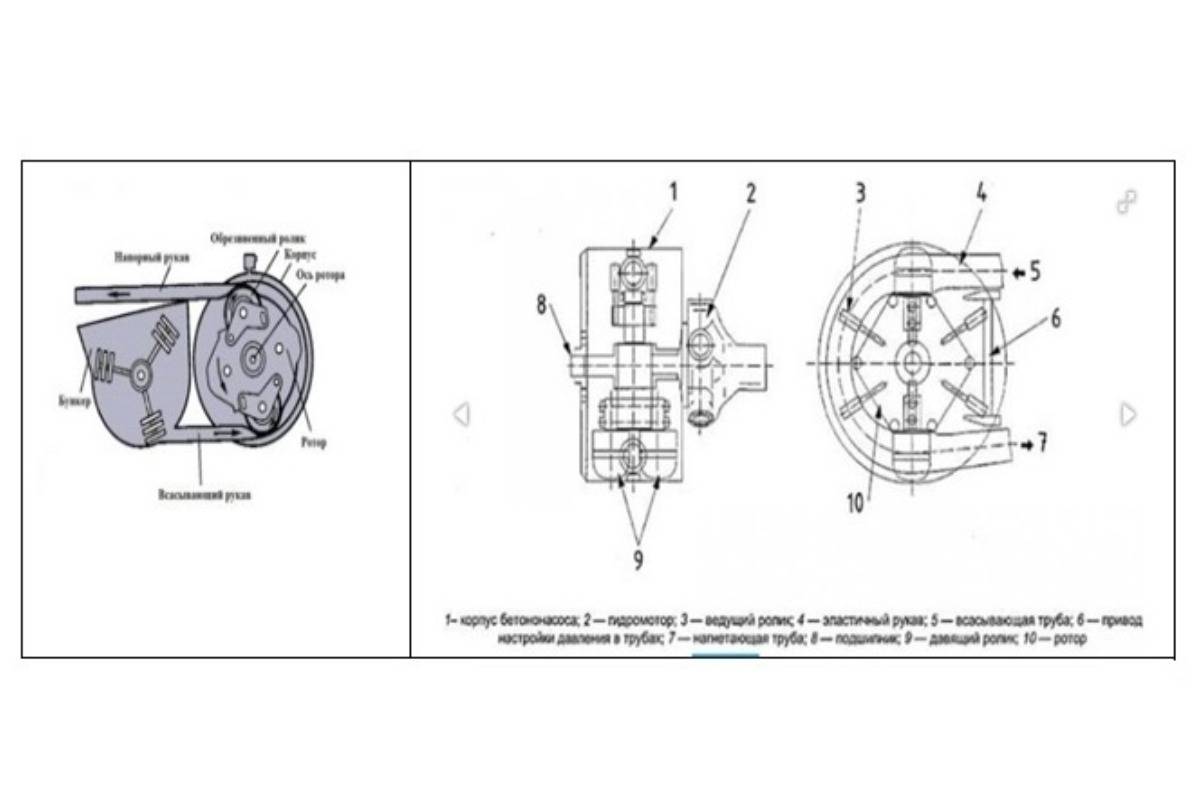

Схема чертежа роторного насоса.

Станок для изготовления шлакоблоков своими руками

Как сделать мини-насос для бетона своими руками

Изготовление хоппер-ковша для штукатурки своими руками

Что такое картушный пистолет и как им наносят штукатурку и шпаклевку

Производительность хоппер-ковша

Эффективность выполнения работ также зависит от угла наклона сопла инструмента к обрабатываемой поверхности. В форсунку рабочая смесь поступает благодаря управляющему пневматическому клапану устройства.

На выходе из хопер-ковша для штукатурки смесь приобретает необходимую скорость за счет наличия штуцера, имеющего конфузорное выходное сопло.

Размещение удерживающей рукоятки устройства может быть разным:

  • перпендикулярно оси хопер-ковша (инструмент для обработки горизонтальных поверхностей – потолков);
  • под углом в 45° (оштукатуривание вертикальных поверхностей – стен).

Промышленные образцы этого инструмента могут быть укомплектованы компрессорами, свойства которых должны быть адаптированы к работе с применением жидких строительных смесей. К ним относятся бетонные, цементно-песчаные растворы, рельефно-фактурные краски, пробковые композиции. Применяемые сменные насадки выбираются в зависимости от характера выполняемых работ.

Приспособления должны обладать различным углом разбрызгивания. Величина его колеблется в диапазоне 30-90°. Производительность оборудования снижается при меньших углах, а при наибольших происходит уменьшение скорости смеси на выходе.

Эксплуатационные возможности, которыми характеризуется ковш для нанесения штукатурки, представляют собой мини-штукатурные станции. Они отличаются компактностью и экономичностью, что обеспечивает удачное использование даже в наиболее стесненных зонах проведения отделочных работ.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
