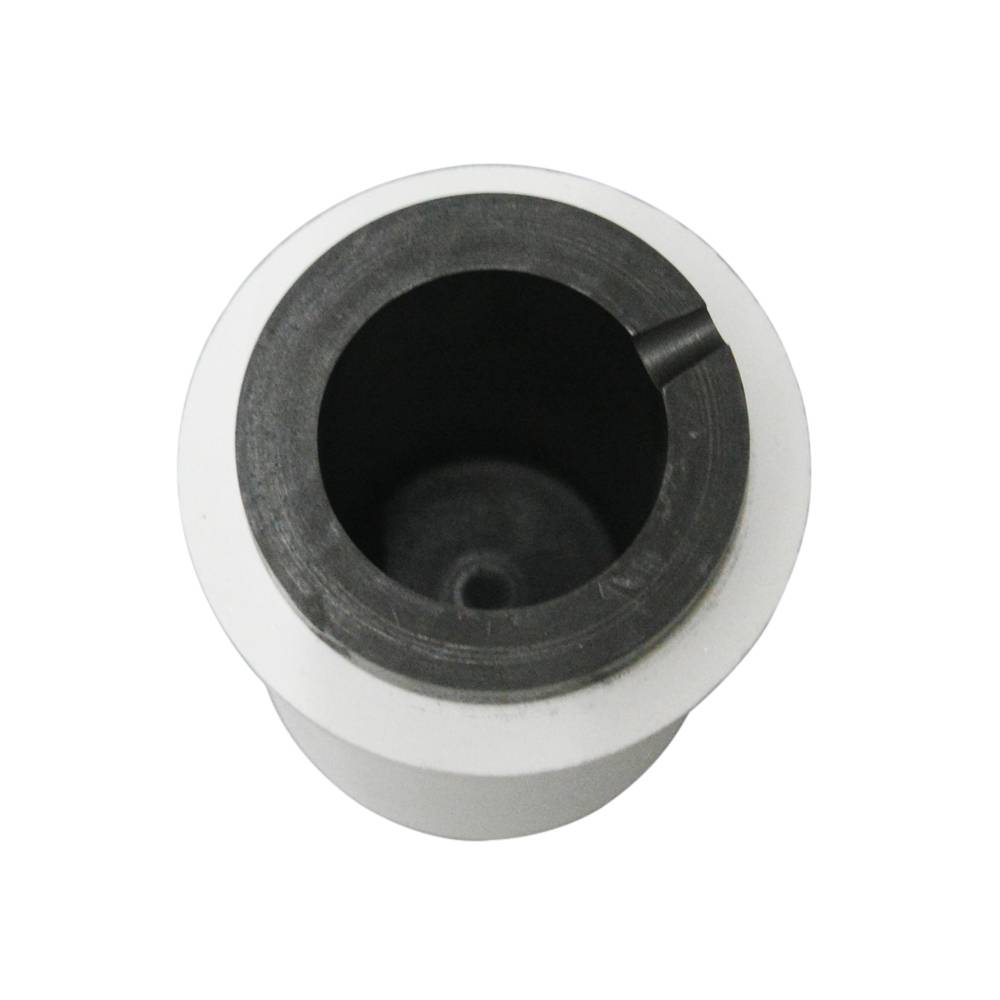

Графитовый тигель

Пошаговая инструкция по плавлению меди

Плавка меди, если подготовить все необходимое для реализации такого технологического процесса и подойти к его выполнению правильно, позволяет даже в домашних условиях изготавливать медные изделия как декоративного, так и чисто практического назначения.

Для того чтобы расплавить медь, вам потребуются следующие инструменты, оборудование и расходные материалы:

• муфельная печь (желательно с регулировкой температуры нагрева);
• тигель, в котором вы будете расплавлять медь (для плавки меди используют тигли, изготовленные из керамики или огнеупорной глины);
• щипцы, при помощи которых горячий тигель будет извлекаться из печи;
• крюк (его можно изготовить из обычной стальной проволоки);
• бытовой пылесос;
• древесный уголь;
• форма, в которую будет выполняться литье;
• газовая горелка и горн.

Меньше всего примесей содержится в электротехнической меди

Медь в измельченном состоянии помещают в тигель. Следует иметь в виду: чем меньше будут кусочки металла, тем быстрее он расплавится. Тигель после его наполнения медью помещают в печь, которую, используя регулятор температуры, необходимо прогреть до требуемого состояния. В дверцах серийных муфельных печей обязательно предусмотрено окошко, через которое можно наблюдать за процессом плавления.

Смотровое окошко позволит контролировать процесс не открывая дверцу лишний раз, тем самым не снижая температуру в печи

После того как вся медь в тигле расплавится, его необходимо извлечь из печи, используя для этого специальные щипцы. На поверхности расплавленной меди обязательно присутствует окисная пленка, которую необходимо сдвинуть к одной из стенок тигля при помощи стального крюка. Расплавленный металл после освобождения его поверхности от окисной пленки следует максимально оперативно и аккуратно залить в предварительно подготовленную форму. Подробности и правила выполнения этой процедуры хорошо демонстрирует видео, которое несложно найти в интернете.

Разливать металл по формам придется очень быстро, если выбранный вами способ нагрева не смог обеспечить нужную температуру

В том случае, если в вашем распоряжении нет муфельной печи, то разогревать тигель с медью можно при помощи газовой горелки, расположив ее вертикально под дном емкости

При этом важно следить за тем, чтобы пламя газовой горелки было равномерно распределено по всей площади дна тигля

Если в домашних условиях необходимо расплавить легкоплавкие сплавы на основе меди (латунь и некоторые марки бронзы), то в качестве нагревательного устройства можно использовать обычную паяльную лампу, также расположив ее вертикально под дном тигля. При плавке, выполняемой данным и предыдущим способами, поверхность расплавленного металла будет активно взаимодействовать с кислородом, что приведет к интенсивному окислению. Чтобы уменьшить интенсивность окисления, расплавленную медь можно присыпать измельченным древесным углем.

Плавка меди паяльной лампой в самодельной печке

Если в вашей домашней мастерской имеется горн, то его также можно использовать для того, чтобы расплавить медь, латунь или бронзу. В данном случае тигель с измельченным металлом помещается на слой раскаленного древесного угля. Чтобы процесс нагревания и плавления проходил более интенсивно, в зону горения угля можно обеспечить подачу воздуха, для чего подойдет обычный пылесос, работающий не на втягивание, а на выдувание. В том случае, если вы будете использовать пылесос, на его шланг необходимо изготовить металлический наконечник с отверстием для выдувания небольшого диаметра.

Процесс плавки будет ещё эффективнее в газовом горне

Подбирая муфельную печь для выполнения литейных операций с медью и ее сплавами, следует обращать внимание на температурный режим, который может обеспечить такое устройство. В зависимости от типа расплавляемого металла такая печь должна обеспечивать следующие температуры нагревания:

• медь – 1083°;
• различные марки бронзы – 930–1140°;
• латунь – 880–950°.

Возможно, что вы решите сделать печь для плавки самостоятельно, посмотрев видеоролик.

Обычная медь, не содержащая в своем химическом составе никаких легирующих добавок, не отличается хорошей текучестью в расплавленном состоянии, поэтому для изготовления методом литья изделий сложной конфигурации и небольших размеров она мало подходит. Для этих целей лучше всего использовать латунь, причем выбирать сплав, цвет поверхности которого более светлый (это свидетельствует о том, что латунь данной марки отличается меньшей температурой плавления).

Изготовление тигеля

В данном случае тигель для плавки алюминия будем делать из куска стальной трубы диаметром 320 мм и толщиной 5–6 мм. Вы же можете использовать отрезок стальной трубы другого диаметра, какой будет под рукой.

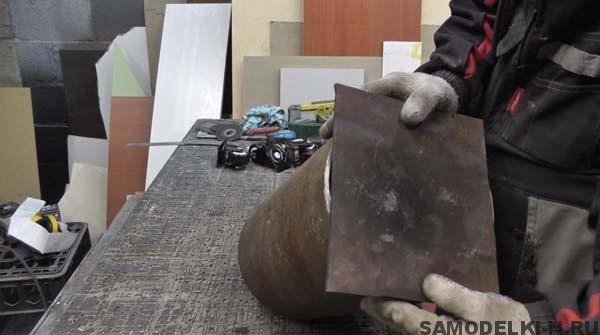

Далее необходимо кусок трубы доработать. В частности, потребуется приварить дно и носик, для того чтобы удобнее было выливать расплавленный металл. Дно будет сделано из листового металла такой же толщины, что и сама труба.

Носик тигля также очень просто сделать. Для этого вырезаем сначала треугольник в уголке 50 х 50 мм и такой по размерам треугольник в самой трубе, а потом соединяем все вместе при помощи сварки.

В верхней части тигля необходимо будет приварить две проушины для ручки и снизу — для крюка, чтобы можно было переворачивать тигель. В качестве проушин будем использовать обычные шестигранные гайки.

Ручку и крюк можно сделать из арматуры или стального кругляка подходящего диаметра — под диаметр проушин. После изготовления тигля можно уже приступать непосредственно к изготовлению самой тигельной печи.

В конструктивном плане тигельная печь немного отличается от обычных печей. Более того подача воздуха в ней осуществляется принудительно, при помощи компрессорной установки или вентилятора, — тогда как в обычных печах воздух идет самотеком.

Нужно отметить, что именно за счет принудительной подачи воздуха достигается высокая температура и большая интенсивность горения.

Материал для тигельной печи

Теперь давайте займемся поиском материалов, да-да, именно поиском, так как все необходимое вы сможете найти на своей даче, в гараже или сарае, то, что еще вчера было мусором и захламляло ваш двор, или же какие-нибудь другие места, теперь станет элементами вашей будущей самодельной тигельной печи.

Для того, что бы произвести монтаж тигельной печи своими руками, вам понадобятся следующие материалы:

обрезок чугунной трубы (его размеры вы определяете сами) главное, что бы толщина стенок была 4-5 мм,

небольшой лист металла (для носика),

Если вы нашли или купили все необходимые материалы, можем начать монтаж тигельной печи своими руками. Обычно тигель принято делать в форме конуса или же цилиндра.

Почему используют именно графит

• В тигельной печи могут использоваться емкости из чистого графита или из смеси графитового порошка с другими связующими материалами. Первые более устойчивые к огню и прочнее, обладая способность окружать металлический расплав восстановительной атмосферой. Тигли из графитового порошка и добавочных компонентов наделены меньшей износостойкостью и быстрее загрязняются.
• В графитовых тиглях можно плавить практически любые металлы и сплавы.
• Они имеют продолжительный срок эксплуатации и могут выдержать даже температуры до 2500˚С, что позволяет значительно ускорить рабочий процесс. При этом высокие температуры в тигельной печи только увеличивают прочность таких емкостей.
• Графитовые тигли могут быть использованы многократно, главное — не забывать повторно зачищать и шлифовать их.
• Их электропроводность позволяет осуществлять расплавку драгоценных металлов без каких-либо проблем.

Изготовление тигля из глины

Можно изготовить тигель из шамотной глины. Это недорогой вариант и к тому же обладающий высокой стойкостью к большим температурам. Такую глину используют при кладке печей и ее можно купить в любом строительном магазине. Шамотная глина способна выдержать температуру до 1600 градусов по Цельсию.

Итак, понадобится шамотная глина (продается в мешках в строительных магазинах), жидкое стекло (продается там же) и молотый шамот. Его можно купить или изготовить из шамотного кирпича.

Для того чтобы сделать смесь, из которой в будущем будет вылеплен тигель, берется 7 частей глины, 3 части шамота и на литр сухой смеси 10 ложек жидкого стекла. Смешивается шамот и глина до однородного состояния. После этого потихоньку доливается вода. Чтобы не испортить заготовку можно часть смеси отсыпать, а в случае большого количества воды — добавить сухого порошка. Месить нужно до момента, когда глина перестанет липнуть к рукам.

Только после того, как будет замешана глина нужной консистенции, можно добавлять стекло. При добавлении стекла нужно тщательно все вымешивать до состояния, когда глина перестанет трескаться. Лучше всего в ком глины добавить стекло и раскатать в рулон, потом несколько раз сложить и повторять процедуру до тех пор, пока не перестанет трескаться. Материал для тигля готов. До того момента когда он будет использован, хранить нужно в нескольких слоях целлофана.

Глина есть, теперь чтобы изготовить тигель нужно взять форму, самый простой способ – это использование гипсовой формы. Как сделать такую форму можно найти на любом сайте по лепке из гипса. Итак, непосредственно изготовление тигля.

Перед началом лепки нужно отбить весь воздух из глины, для этого на пол можно постелить газету и несколько раз с силой бросить ком на него, раз десять будет достаточно. Теперь берется ком глины и тщательно вминается в дно формы, после этого небольшими комочками формируются стены изделия. Их толщину можно контролировать по краю формы

Очень важно тщательно приминать глину к форме, чтобы там не образовалось воздушных подушек. После того как тигель вылеплен, нужно сделать ровной внутреннюю поверхность. Для этого достаточно смочить глину водой

Для этого достаточно смочить глину водой.

После этого наступает момент сушки. Форма с глиной помещается картонную коробку и накрывается крышкой. Часов через семь вся вода из глины испарится и форма будущего тигля немного «сядет», так что достать ее из формы не особо сложно. После этого тигель продолжает сушиться в той же коробке, по мере сушки все дефекты сами собой устранятся и горшочек приобретет серый окрас. Иногда могут появиться небольшие трещинки. Их можно замазать мокрой глиной. Далее горшки обжигаются при температуре 800 градусов в муфельной печи. После обжига тигель готов к использованию.

Конструкция индукционного тигля с холодными стенками

Химические реакции с керамикой или графитом образуют примеси в расплаве. Эти примеси способствуют характерной деградации металлов при последующем использовании. Например, плавка титана (сплавов) внутри тигля на основе оксидной керамики сопровождается поглощением кислорода из материала. Это приводит к дефекту охрупчивания металла.

Совсем иное дело — медный тигель индукционного нагрева с водяным охлаждением (картинка ниже). На границе контакта металлического расплава и стенки тигля тепло резко отбирается от расплава, за счёт чего образуется твёрдый металлический слой — барьер между стенкой тигля и металлическим расплавом.

Промежуточный слой исключает непосредственный контакт рабочего металла с материалом тигля, предотвращает ход химической реакции. Соответственно, исключается диффузия примесных элементов. Таким образом, тугоплавкие металлы успешно обрабатываются установкой подобного типа без нарушения чистоты расплава.

Примерно такой выглядит конструкция палисада тигля (сегментированная), благодаря которой удаётся осуществлять работу с тугоплавкими металлами без потерь чистоты сплава

Плавление металлов внутри тиглей с холодными стенками представляет собой особый вид нагрева электропроводящих материалов переменными электрическими полями. Согласно теории Ампера, электрический ток, следующий по виткам индукционной катушки, создаёт магнитное поле, действующее на электрический проводник. В данном случае проводник, — это холодная стенка медного тигля, помещаемого во внутренней области катушки индуктивности, через которую пропускается переменный ток.

Глиняные тигли

Популярность глиняных тиглей обусловлена не столько их положительными эксплуатационными качествами, сколько доступностью и легкостью изготовления. Обычно для таких нужд используется шамотная глина, которая в процессе изготовления подвергается трем этапам обработки – созданию рабочей массы, лепке и сушке. Данная технология пришла на смену фарфоровым емкостям. Они тоже без особых усилий поддавались формовке, однако на практике использования не соответствовали требованиям прочности и стойкости перед высокими температурами. Как результат, появлялись трещины и сколы. Что такое тигли из глины на практике применения? Это более крепкий материал по сравнению с фарфором даже в условиях повышенных температур. Однако по другим качествам того же взаимодействия с металлическими сплавами глина не так безобидна – по крайней мере, на фоне алундовых и графитовых изделий. Тем не менее экономически применение глиняных тиглей более чем оправдывает себя, если речь идет о мелких типовых операциях расплава.

Изготовление глиняного тигля

Тут не обойтись без глины шамотного типа, которая продаётся в любом магазине стройматериалов. Она прекрасно переносит экстремальное термическое воздействие, стоит дёшево и проблем с её поиском вряд ли возникнет. В крайнем случае можно изготовить тигель из дроблёного шамотного кирпича. Также придётся прикупить жидкое стекло, и все составляющие смешать для однородной основы. Пропорции выглядят примерно так:

• 7 единиц глины;
• 3 единицы шамота;
• 10 ложек жидкого стекла.

Глиняные тигели

Все компоненты добавляются поэтапно: глина вместе с шамотом смешиваются до однородной консистенции, и к ним постепенно доливается вода. Основная цель – создать смесь, которая не будет прилипать к рукам. Когда получена требуемая консистенция добавляется стекло, и всё тщательно перемешивается. Тут главное довести объект до состояния, когда плоскость перестанет трескаться. Смесь готова, а для хранения советуется воспользоваться плотным целлофаном, или обернуть её в 7-10 слоёв плёнки.

Смешанный материал наносится внутрь макета, формируются его глубина и толщина. Дно лучше создать полукруглым, что даст больший эффект при будущей плавке железных стружек. Также субстанцию нужно плотно прижимать к макету, чтобы между плоскостями не образовывался воздух, а для большего удобства рекомендуется смачивать руки водой.

После резервуар отправляется на сушку: кладется в тару из картона или пластика, и помещается в сухое место. Нескольких часов хватит, чтобы удалить остатки влаги. Также изделие немного осядет, и его будет просто изъять из формочки. Огнеупорного сосуда из шамотного кирпича хватит на долгое время использования, однако, последним пунктом создания должна идти процедура обжига в печи и при Т=800 °С. И вещь можно применять по своему назначению. Для удобства эксплуатации понадобиться тигельная печь, которая делается своими руками. Для простого монтажа можно сварить конструкцию из нескольких труб, чтобы получился цилиндр. Обычно его закрепляют на двух параллельных стойках, чтобы он не касался земли. И тут учитывается толщина стенок (минимум 5 мм.) и устойчивость изделия (оно обязан легко переносить Т=1600 °С и более).

Маркировка тиглей

Тигель (VIII—IX век). Археологические раскопки 1970-х годов, городище Камно, Псковская область. Государственный музей истории Санкт-Петербурга

Каждый тигель имеет марку (номер), и этот номер означает ёмкость тигля. Тигли маркируются от 1 до 300. В металлургии, как наиболее массовой отрасли промышленности, потребляющей тигли, за одну условную единицу ёмкости (1) принимается объём, равный 0,142 дм³ (или удельная вместимость 1 кг бронзы) при условии, что тигель наполнен металлом на 85 %. Например, вместимость тигля марки 20 соответствует 2,84 дм³, или, иными словами, — 20 кг расплавленной бронзы.

Способы нагрева

Если требуется переплавить за раз более 150-200 г металла, то к тиглю понадобится соорудить и тигельную печь, иначе добиться однородности расплава и высокого качества отливки будет очень трудно. Исключение – легкоплавкий и легко восстанавливающийся свинец: его за один раз в домашних условиях можно переплавить до 20-30 кг. Относительное исключение – цинк для горячей оцинковки, его расплава в тигле без печи может быть до 2-2,5 кг, но поверх него обязательно нужно сыпать буру, чтобы зеркало расплава было полностью покрыто ее кипящим слоем. Стальной крепеж бросают в расплав сквозь слой буры.

Оптимальный во всех отношениях способ нагрева тигля в печи – газом, поз. 1 на рис., но газовая тигельная печь достаточно сложное сооружение, хотя и вполне может быть изготовлена самостоятельно. Наиболее подходящий тигель для газовой печи – керамический графитированный, т.к. его материал обладает довольно высокой теплопроводностью. При особо высоких требованиях к чистоте металла лучше использовать керамический нейтральный тигель. При пониженных для легкоплавких металлов – чугунный, как лучше проводящий тепло и тем самым экономящий топливо. Графитовые тигли в газовую печь ставят, только если требуется сильное восстановление старого окисленного металла, а опасность науглероживания несущественна, напр., при переплавке извлеченного из земли серебра на аффинаж

Способы плавки металла в тигле

Для легкоплавких металлов часто наиболее экономичной оказывается электрическая тигельная печь, поз. 2; она может быть т. наз. омической (с нагревом нихромовой спиралью) или индукционной, с нагревом от генератора электромагнитных колебаний, см. ниже. В индукционной печи применимы только керамические нейтральные или, в ограниченных пределах, графитированные тигли.

Если тигель боле чем на 2-2,5 кг металла, то тигельную печь по правилам безопасности нужно делать опрокидывающейся (поз. 3), т.к. и 1 кг пролитого на пол расплава это уже большая беда. Металл в мелких ювелирных тиглях, наоборот, предпочтительно греть без печи, непосредственно пламенем горелки, поз. 4. В таком случае тигель все время плавки удерживают специальным пружинным захватом, поз. 5 и 6.

Электронагрев

Омические тигельные печи используются в основном для плавки свинца или олова. Для более тугоплавких металлов они оказываются неэкономичными, но свинца в домашней тигельной электропечи за раз можно переплавить до 20 кг; как самому сделать электрический тигель для плавки свинца см. напр. видео:

Видео: электрический тигель для плавки свинца

https://youtube.com/watch?v=NcqOpDRNhpM

Плавка алюминия в тигле, оказывается выгоднее индукционная вследствие его высокой электропроводности, но с медью этот фокус уже не проходит – ее температура и скрытая теплота плавления много больше. При индукционном способе плавки металл греют вихревые токи Фуко, для чего тигель с ним помещают в ЭМП катушки из толстого медного провода, питаемой переменным током от генератора электромагнитных колебаний. Как сделать своими руками генератор для индуктивного нагрева небольших количеств металла, напр., на безделушки, описано в других материалах, или, к примеру, см. след. видео руководство.

Видео: индукционный нагрев своими руками

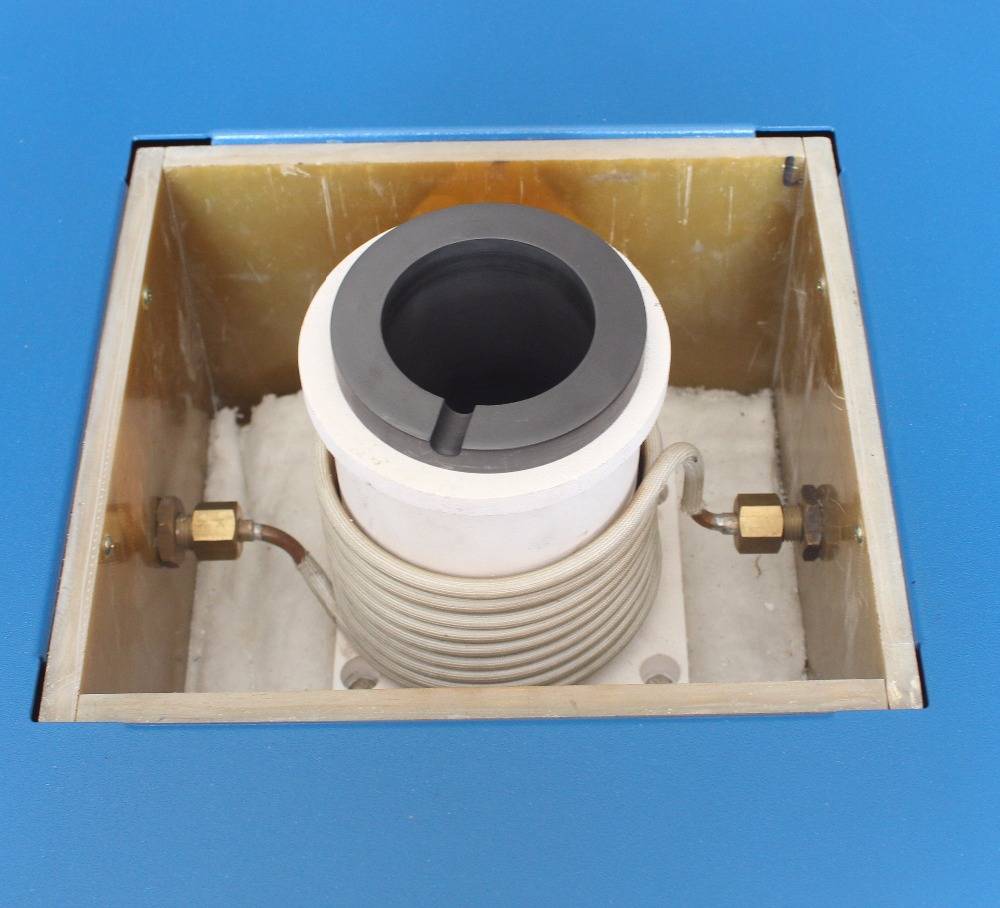

Индукторная тигельная печь для плавки алюминия

С увеличением количества переплавляемого металла не только растет необходимая мощность генератора, но и падает оптимальная его частота, это сказывается т. наз. поверхностный эффект (скин-эффект) в металле. Если 100-200 г алюминия можно переплавить в ЭМП от любого самодельного генератора для индуктивного нагрева, то установка на 1,5-2 кг дюраля или магниевого сплава представляет собой уже солидное сооружение, см. рис. справа. Если вы намерены работать с алюминием, то хорошенько подумайте – а стоит ли нечто подобное городить? Не проще ли выйдет мини газовая печь для плавки небольших количеств алюминиевых сплавов, см. напр. ролик

Тигель для плавки металла – почему не стоит делать его своими руками?

Суббота, 18 Февраля 2017 г. 23:52 + в цитатник

Многие умельцы делают тигли для плавки металлов своими руками, отработали свои технологии, и качество таких изделий бывает довольно неплохое. Если для Вас изготовление тигля своими руками – дело новое, то этот обзор поможет определиться по какому пути дальше двигаться: делать тигель самому или купить его у непосредственного производителя без посредников.

Начнем с того, что материалом для изготовления тигля своими руками могут служить куски труб из нержавеющей стали, чугуна, глина, шамотная крошка, древесный уголь, графит и др. Казалось бы, дешевые материалы, себестоимость самодельного тигля тоже должна быть невелика. Однако на практике, при изготовлении качественного и дешевого тигля в домашних условиях умельцы сталкиваются с целым рядом проблем. В данном обзоре мы не будем останавливаться на графитовых тиглях и их проблемах выгорания при плавке металлов. Здесь мы подробнее остановимся на проблемах изготовления керамических тиглей своими руками. Опишу наиболее распространенные из них:

1. Основная проблема – неоднородный состав глиняных масс. Разные месторождения глин характеризуются разным составом, при этом для получения качественных керамических изделий требуются глины определенного качественного и количественного состава.
2. Глины, используемые для изготовления керамических тиглей, дают усадку, разные глины – разная усадка. Если Вы готовите тигли крупными партиями и закупаете глину одного типа в большом количестве, то это не проблема. Усадка глины заранее высчитывается, и готовое изделие получается заданной формы и разбег габаритных размеров крайне мал. Но если керамические тигли изготавливаются от случая к случаю, используются разные партии глины, то выдержать нужные размеры оказывается проблематично, повышается процент брака.
3. Самодельные керамические тигли выдерживают небольшое количество плавок, при использовании тетрабората натрия (буры) самодельные керамические тигли довольно быстро покрываются микротрещинами и становятся непригодными для дальнейшей плавки металла.
4. Самодельные тигли зачастую недостаточно просушены, из-за чего, при плавлении металла в теле тигля появляются дополнительные напряжения и тигель лопается.
5. Самодельные керамические тигли получаются толстостенные и требуют большего времени на нагрев, увеличиваются энергозатраты при плавлении металла.

Оптимальным вариантом для плавки большинства металлов является керамический тигель, но не всякий керамический тигель подойдет для плавления металла. Рассмотрим этот вопрос подробнее. Начнем с того, что керамические тигли, которые наиболее часто встречаются на российском рынке, делятся на фарфоровые, корундовые и тигли из кварцевой керамики. Фарфоровые тигли не подходят для плавки многих металлов из-за своей относительно небольшой огнестойкости

Корундовые тигли огнестойки и прочны, но при плавлении металла есть одно очень важное ограничение: корундовый тигель нельзя резко нагревать и охлаждать, скорость охлаждения корундового тигля 2-3 ° С/минуту. Для плавления металла в режиме смены температур подойдет тигель из спеченной кварцевой керамики. Тигель из кварцевой керамики инертен по отношению к металлам, огнеупорен, химически стоек, выдерживает резкие перепады температур

Для неискушенного человека для изготовления качественного тигля из спеченной кварцевой керамики потребуются неоправданно большие затраты времени, материала и энергии на экспериментальную работу. Таким образом, для новичка гораздо выгоднее не делать тигель для плавки металлов своими руками, а купить его непосредственно у производителя тиглей. Цены на тигли из кварцевой керамики можно посмотреть здесь (прайс-лист)

Тигель из кварцевой керамики инертен по отношению к металлам, огнеупорен, химически стоек, выдерживает резкие перепады температур. Для неискушенного человека для изготовления качественного тигля из спеченной кварцевой керамики потребуются неоправданно большие затраты времени, материала и энергии на экспериментальную работу. Таким образом, для новичка гораздо выгоднее не делать тигель для плавки металлов своими руками, а купить его непосредственно у производителя тиглей. Цены на тигли из кварцевой керамики можно посмотреть здесь (прайс-лист).

Из чего делать

Плавильные тигли изготавливаются (см. рис. ниже):

1. керамическими химически нейтральными;
2. керамическими графитированными;
3. графитовыми;
4. чугунными;
5. стальными.

Тигли для плавки металла из различных материалов

Их сравнительные характеристики таковы:

• Керамические нейтральные – используются для переплавки лома ювелирных изделий с сохранением пробы, т.к. при косвенном нагреве (см. ниже) свойств металла не изменяют. Самому сделать можно, но сложновато (см. далее) и стоит ли? Тигель для золота на 50 г стоит в ювелирном магазине до 100 руб. Без проблем пригодны для плавки в индукционной печи (см. далее), т.к. почти не поглощают энергию электромагнитного поля (ЭМП). Ресурс – 10-30 плавок.
• Керамические графитированные – пригодны для плавки любого металла; в домашних условиях до 1,5-2 кг за раз. Для использования в индукционной печи ее мощность на то же количество металла придется повысить в 1,5-2 раза вследствие поглощения ЭМП токопроводящим графитом. Самому сделать можно, см. далее. Ресурс – до 50 и более плавок.
• Графитовые – пригодны для переплавки старого, окисленного лома цветных и драгоценных металлов, т.к. создают сильную восстановительную среду. Плавка серебра открытым газовым пламенем в графитовом тигле позволяет почти полностью восстановить исходный вес окисленного металла. Самостоятельно не делаются, см. ниже. Ресурс – более 100 плавок.
• Чугунные – используются в основном для переплавки красной меди в бескислородную, т.к. активно поглощают кислород. Ресурс – до 30 плавок, а потом аморфный углерод из чугуна уходит и тигель деградирует.
• Стальные – самодельный дешевый вариант для плавки небольших количеств алюминиевых и магниевых сплавов и др. химически инертных в расплаве металлов. Возможно применение для переплавки небольших количеств свинца в рыболовные грузила и т.п.

О графитовых тиглях

Графитовые тигли делают или точеными из массивного природного графита (дорогие), или спеченными при высокой температуре из графитового порошка (подешевле, но все равно не очень-то дешевые). Любители часто пытаются делать «графитовые» тигли из молотого графита на связующем из каолина и т.п., но это получаются не графитовые, а чрезмерно графитированные керамические тигли – хрупкие, выдерживающие не более 10 плавок и портящие металл вследствие избыточного выделения атомарного углерода мелкодисперсным графитом. Более-менее рациональный способ использования молотого графита в любительской тигельной плавке – сделать из него настольную мини тигельную печку для керамических нейтральных тиглей, см. рис.

Графитовая мини-печь для нагрева ювелирного тигля

Холодную сварку для сборки данной печи следует использовать на температуру не ниже 800 градусов – хорошо проводящие электричество щеки за время одной плавки не греются выше 400. Не намного более нагреется без тигля и графитовый порошок, но, когда тигелек в него вдавлен, он окажется в горячем пятне свыше 1000 градусов вследствие уплотнения порошка под тиглем.

Если плавится золото, то после окончания плавки и остывания печи графитовый порошок высыпают и перетряхивают, т.к. он спекается. Для плавки серебра и мельхиора порошок удаляют и перетряхивают через 3-5 плавок, так печь быстрее нагревается. В любом случае, чтобы держать восстановительную среду, печь во время плавки накрывают слюдяной крышкой.

Изготовление тигеля своими руками

Изготовление тигеля не трудоемкое занятие. Чтобы его изготовить своими руками на основе мартеля потребуется:

• измельченный графит;
• целый графит;
• трубка графитовая;
• мартель шамотный;
• магнезит;
• фетр.

https://youtube.com/watch?v=IQuBnPbZTKI

Технологическая последовательность:

• Взять плотную бумагу. Из нее свернуть два цилиндра разного диаметра. Внешний цилиндр полый и большего диаметра, а внутренний закрытый с обоих сторон и меньше по размеру.
• Мартель и остальные компоненты перемешать в отдельной емкости. Далее смешать с жидким стеклом до получения однородной массы, консистенция которой сопоставима с песочным тестом.
• Часть полученной массы распределяется на ровной и гладкой поверхности. Затем на нее установить бумажные цилиндры один в другой для получения формы тигеля. Расстояние между бумажными цилиндрами – толщина стенок тигеля.
• Оставшейся массой заполняется приготовленная форма.
• После формирования удаляются бумажные элементы формы и заготовку необходимо немного просушить при комнатной температуре.
• Затем тигель помещается в индукционную печь для того, чтобы из смеси выгнать оставшуюся влагу. Прогревать следует при невысоких температурах, чтобы форма не лопнула. Процесс занимает значительное время.
• После сушки тигель обжигается при температуре не более 600 °С.
• Качество тигеля проверяется простукиванием, как хрустальный бокал.

Отличия самодельного и заводского агрегата

Чтобы понять разницу, нужно взять за точку отсчета цель использования оборудования. Агрегаты домашней сборки обычно нужны для периодического применения (перерывы могут быть существенными), поэтому на первый план в них выходит минимальная себестоимость, возможность выполнения простейших манипуляций, нетребовательность в обслуживании.

В том случае, если результаты плавки используются для получения заработка, целесообразнее приобрести заводскую индукционную модель – такое оборудование способствует аккуратной работе, помогает точно соблюдать замеры, сводит к нулю вероятность попадания нежелательных примесей.Такое же оборудование сложно выполнить своими руками – сборка индуктора, выбор тигля, обустройство экрана требует профильных навыков. Создать конденсаторную батарею и генератор сможет не каждый.

Тигельная печь своими руками

Нельзя упускать из внимания эргономические показатели печей. В кустарных заготовках им уделяется минимум ресурсов, как правило, такие вариации неудобны в использовании, зачастую опасны ввиду применения подручных материалов. В заводских линейках для обеспечения комфортной работы применяются проверенные технологии, в частности, это касается конфигурации и поворотного механизма тигля

Важно, что в них созданы условия для предотвращения травматизма

Тигельные электрические печи – футеровка

Футеровка тигельных печей включает в себя основные части: тигель, воротник, подина, сливной нос и крышка. Правильно сделанная футеровка и подбор огнеупорных материалов продлит ее срок службы и обеспечит большое количество плавок. Основная часть футеровки печи – это тигель, он выполняется набивкой буферной части или кладкой из огнестойких материалов:

• кварцит SiO₂ (Кислая футеровка);
• магнезит МgO;
• шпинель МgО + Al₂O₃;
• корунд Al₂O₃;
• муллит ЗAl₂O₃ · 2SiO₂
• муллитокорунд Al₂O₃;
• шамот;
• цирконий Zr₂ · SiO₂;
• шамотографит;
• графит.

Кислая футеровка тигельных печей — это самая распространенная футеровка, ее применяют для плавки стали, чугуна и углеродистых металлов. Кислая футеровка не используется при определенном содержании углерода, фосфора и кремния при выплавке высоколегированных сталей. Ведь сгорание примесей (оксида кальция) при высоких температурах происходит быстрее. Так же жаропрочные стали и расплавы нельзя применять в этой футеровки, ведь их перегрев близок к температуре плавления кварцитов.

Для грамотного выбора футеровки индукционных тигельных печей надо учитывать вид шихты, которая будет использоваться. Основным критерием при выборе является срок службы, для обеспечения следующих требований:

• получение металла хорошего;
• большое количество плавок;
• безопасная работа для обслуживающего персонала;
• исключение прерываний во время плавки;
• стоимость и экономический эффект;
• выброс вредных примесей.

Футеровка тигельной печи необходима для усиления огнеупорных свойств тигля, ведь она оказывает влияние на физические и химические свойства металла. Правильно выбранная футеровка обеспечивает высокое качество выплавленного металла, безопасность работы с тигельной печью, длительную продолжительность работы печи без необходимости ремонта, минимальное количество отходов, вредных для окружающей среды.

При добавлении раскислителей во время плавки и взаимодействии с футеровочными материалами, может повлиять на образование нежелательных примесей, которые в дальнейшем выразятся в неметаллические включения. Благодаря качественной футеровке снижается термическое напряжение в тигле и обеспечивается надежная защита индуктора.

Конструкция тиглей

Тигель имеет достаточно простое устройство. Его главная задача заключается в содержании материалов при воздействии на них экстремальных температур, а особенности логично выражаются термозащитными свойствами. Другое дело, что, в зависимости от обслуживаемого материала, тигель может иметь разные эксплуатационные качества в плане химического взаимодействия с металлами. Итак, что такое тигли с конструкционной точки зрения? Это небольшой резервуар конусной формы, который условно можно разделить на две части – верхнюю и нижнюю. В плане функциональных возможностей важнее нижняя часть, поскольку на нее возлагаются наибольшие физические и термические нагрузки. Что касается верхней части, то и она может иметь высокую степень технологической ответственности, если планируется использовать полную емкость для плавки.
