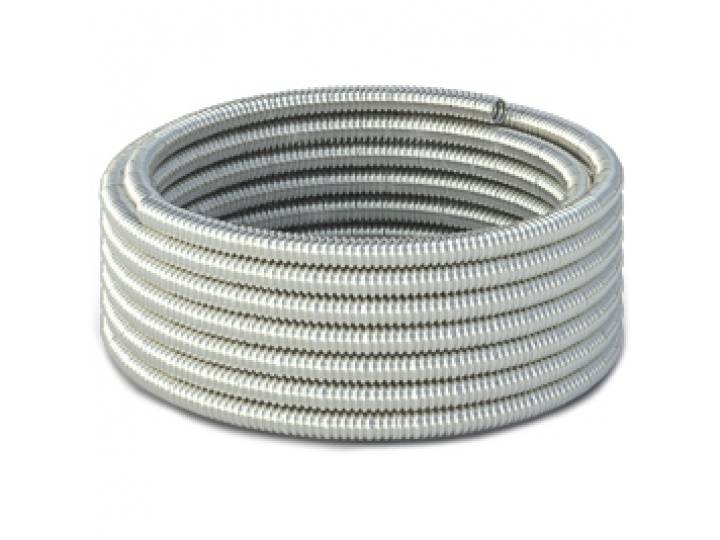

Гофрированная труба из нержавеющей стали

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества

1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая. Сам производственный процесс включает в себя такие этапы:

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости

1. Формируют трубу, используя специальную ленту из стали.
2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
3. Надежность швов проверяют на специальной лазерной установке.
4. Формируют гофру с применением специальных валов разнообразного диаметра.
5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

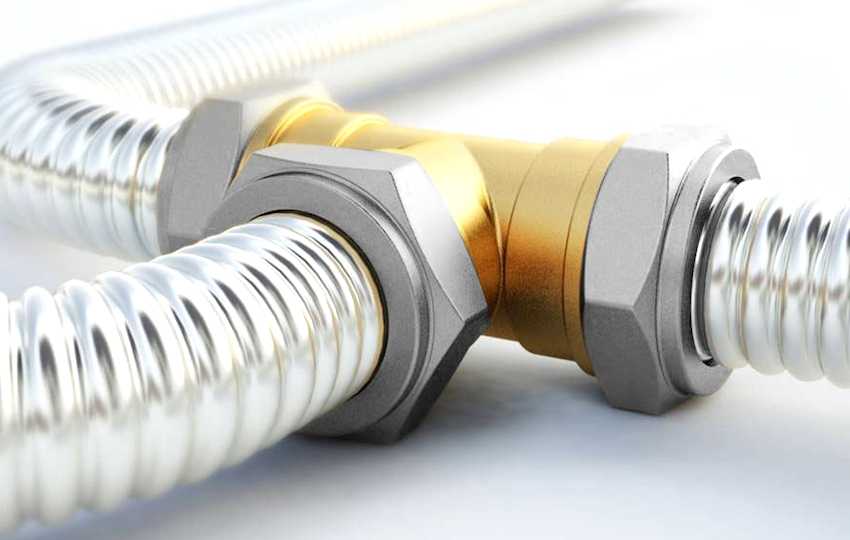

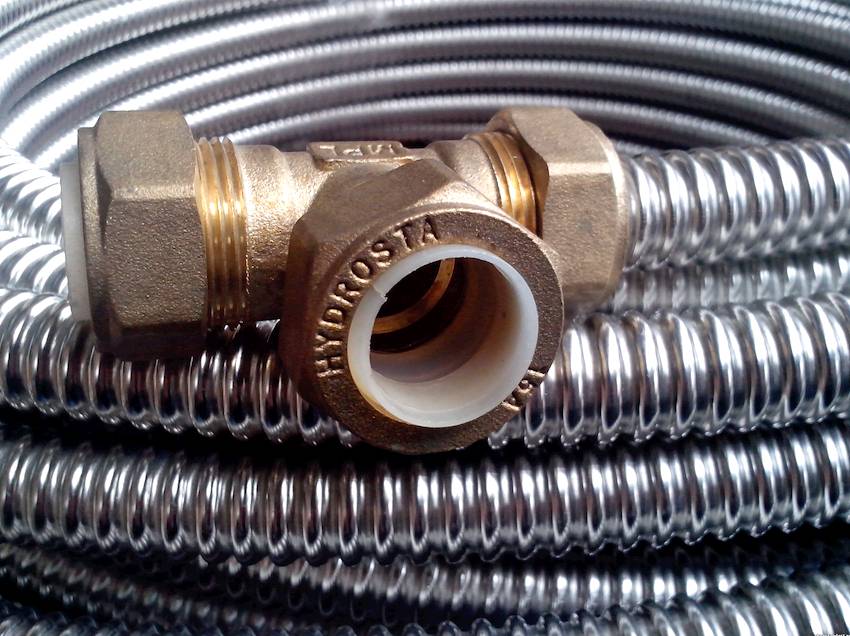

Фитинги для гофрированной трубы из нержавеющей стали

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений. Мельчайшая утечка может не только повлечь за собой финансовые затраты, но и представлять опасность здоровью и жизни людей. Для обеспечения максимальной надежности соединений используют специальные фитинги для стальной гофры.

Успех в обустройстве системы водоснабжения или отопления с использованием гофрированных нержавеющих труб зависит от герметичности соединений

Фитинги – это монтажные детали соединительной арматуры, выполняющие ряд функций:

• обеспечивают герметичность в местах соединения трубопровода;
• играют роль переходников между трубами разных диаметров;
• меняют траекторию прокладки и позволяют улучшить уже существующую систему;
• регулируют поток жидкости в сетях;
• дают возможность увеличить протяженность системы без прекращения ее работы;
• позволяют создавать новые ветки в любой системе во время ее функционирования.

Для соединения отдельных частей инженерных коммуникаций между собой чаще всего используют латунные фитинги, которые, в зависимости от предназначения, могут иметь разный диаметр, форму сечения и конфигурацию. Состоят такие изделия из тела, накидной гайки, пластикового или стального кольца-стопора и силиконовой прокладки, герметично обжимающей гибкую трубу.

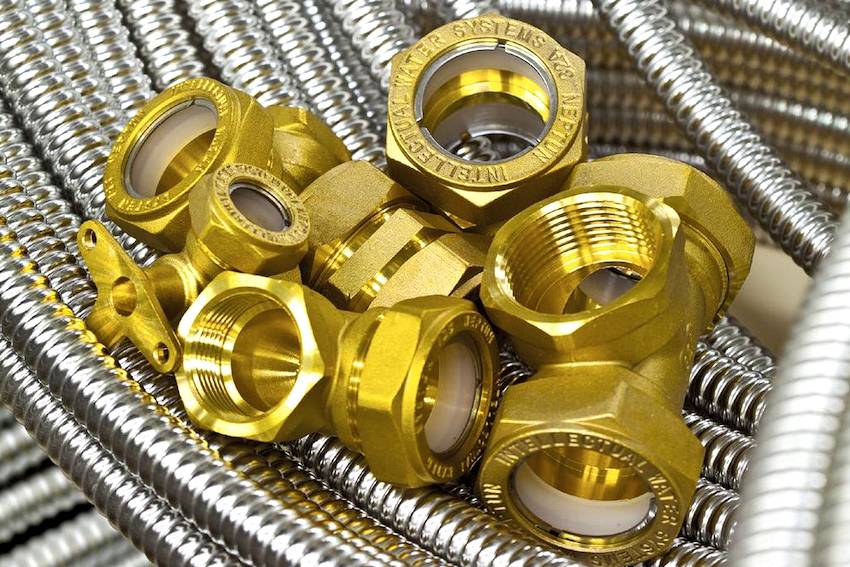

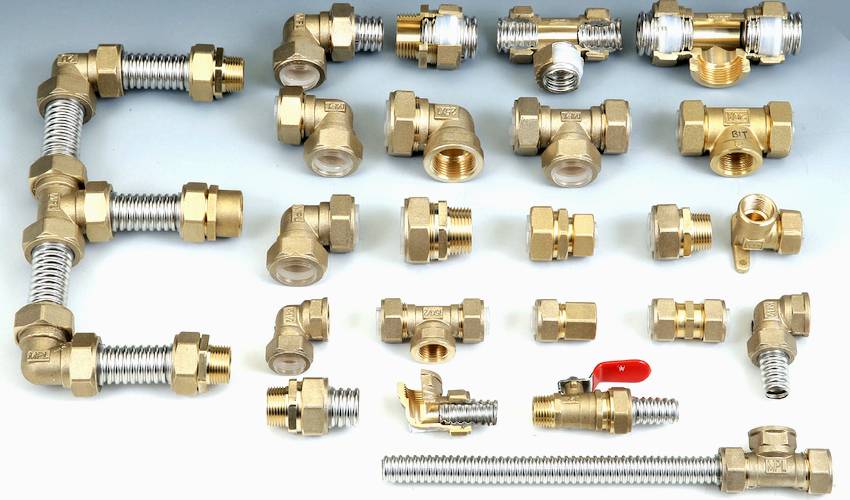

Виды фитингов для гофрированной нержавеющей трубы

Существует большой ассортимент фитингов. Условно их делят на две основные группы:

Арматуру разделяют на такие типы: соединительная муфта, переходник, поворотный угол, заглушка, тройник, крестовина

1. Бесшовные фитинги. Это цельнолитые изделия, обладающие высокой степенью надежности. При их монтаже следует использовать специальное оборудование, в частности обжимные клещи.
2. Электросварные фитинги. Представляют собой набор деталей, которые точно подогнаны между собой, что позволяет создавать минимальные зазоры.

Тип соединительной арматуры подбирают согласно поставленным целям, в соответствии с общей стоимостью проекта, с учетом диаметра труб и условий монтажа. Материалом для изготовления может служить металл или пластик. Металлические фитинги более удобны и практичны, поэтому особо популярны. Для их производства применяют нержавеющую сталь и латунь. Пластиковые фитинги используют в местах соединения комбинированных систем, а также для подключения к центральным магистралям. Например, с их помощью соединяют гофрированные трубы с полипропиленовыми.

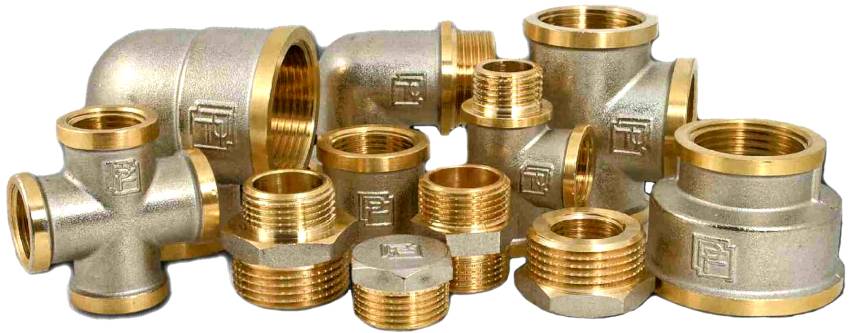

В зависимости от выполняемых функций арматуру разделяют на такие типы:

• соединительная муфта – служит для состыковки прямых отрезков;
• переходник – используют для сращивания труб разных диаметров;
• поворотный угол – помогает изменить геометрию трубопроводной системы;
• заглушка – устанавливается с целью перекрытия части системы или определенного рабочего контура;
• тройник – позволяет распределить равномерно поток в двух направлениях от центральной магистрали;
• крестовина – применяют для разветвления центрального потока жидкости в несколько направлениях.

Фитинги условно делят на две основные группы: бесшовные и электросварные

Какую гофру используют для дымоходов

Монтаж гофрированного дымохода рекомендуется выполнять при подключении к отопительному оборудованию, работающему на любом виде топлива, при условии выделения низко и высокотемпературных дымовых газов.

Прочность материала обеспечивает следующая конструкция:

• Корпус изготавливается в виде цилиндрической трубы, закрученной в спираль. Полосы соединяются между собой специальным замковым швом.
• В качестве армирующей прослойки используется проволока, придающая корпусу устойчивость к механическим повреждениям, но при этом у трубы сохраняется эластичность и гибкость.

Потребителю предлагается два вида труб, изготовленных из нержавеющей стали и алюминия.

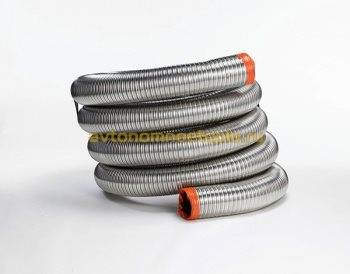

Гибкие дымоходы из нержавейки

Гофра-нержавейка для дымохода – наиболее приемлемый вариант при подключении к оборудованию с высокой температурой отходящих газов: дровяным печам, каминам, пеллетным котлам. Без потери герметизации, гофра из нержавейки способна выдержать нагрев до 900°С.

Гофрированный дымоход из нержавеющей стали имеет следующие преимущества:

• Толщина стали от 0,12 до 1 мм.
• Способность к сжатию, растяжению.
• Гибкость.
• Устойчивость к воздействию высоких температур и кислотной среды.

Гофра для дымохода из нержавейки имеет одно неоспоримое преимущество, заключающееся в возможности сделать монтаж дымохода без использования переходников, уголков, адаптеров и других фитингов. Труба изгибается в нужном направлении без потери целостности.

Алюминиевые гофрированные трубы для отвода дыма

Алюминиевая гофра для дымохода имеет конструкцию, идентичную, используемой в аналоге, изготовленном из нержавейки. При этом алюминий существенно уступает последнему в прочности и жароустойчивости.

Согласно СП 42-101-2003, алюминиевые гофрированные дымоходы к газовым котлам не запрещены. Но как показывает практика, в большинстве случаев, инспекторы требуют изготовить дымоход из другого материала. Все объясняется тем, что алюминиевая гофра в качестве дымохода, не способна выдерживать температуру свыше 500°С и часто, после возгорания сажи, стенки прогорают, что приводит к попаданию продуктов сгорания в жилое помещение. В последнее время такие случаи участились. Поэтому ограничения вполне оправданы.

Использовать алюминиевую гофру для дымохода от котла можно, но не рекомендуется. Чтобы избежать проблем с регистрацией и вводом в эксплуатацию газового оборудования, лучше всего остановить свой выбор на нержавеющей трубе.

Для подключения к отопительному оборудованию можно использовать исключительно сертифицированную гофру, имеющую разрешение на эксплуатацию, выданное Ростехнадзором.

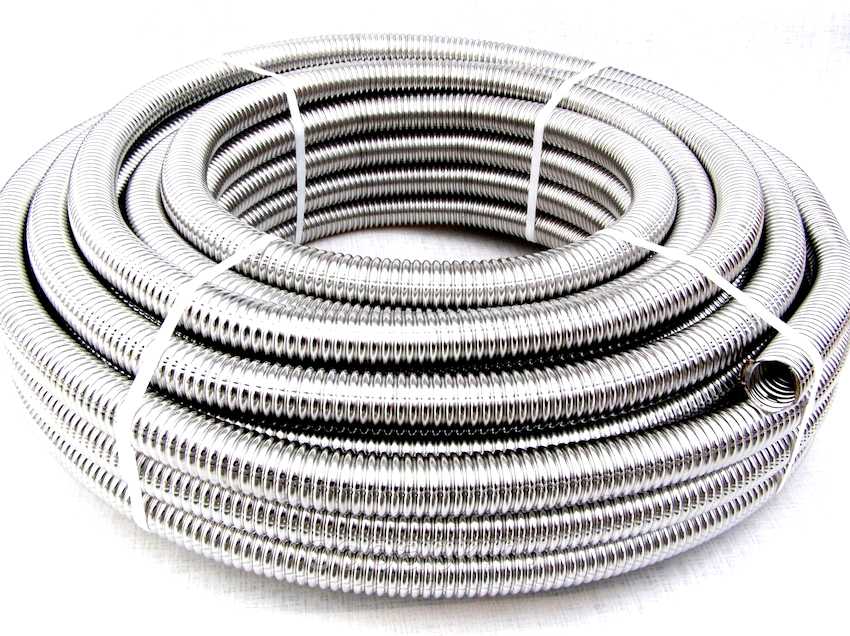

Как делают гофротрубу из нержавейки

Стальная полоса высокого качества отправляется на формовочную линию. Там на гибочных станках ей придают очертания цилиндра. При вальцовке применяют специальные зажимы, и цилиндрическая заготовка становится гофрированной трубой.

Заготовку изделия помещают в камеру, заполняют специальной газосмесью, в среде которой происходит сварка. Весь процесс автоматизирован, что позволяет добиться качественного сварного шва и исключить человеческий фактор.

Для достижения пластичности изделия дополнительно отжигают: нагревают до 1000 градусов, затем охлаждают до 200 оС.

Трубу нарезают на куски длиной от 20 до 50 метров, которые скручивают в бухту, упаковывают и маркируют.

Достоинства и недостатки стальных гофрированных труб для отопления

Помимо нержавеющей стали, гофротруба может быть изготовлена из пластика или чугуна (изделия с внешним оребрением). Пластиковые гофрированные трубы – не лучший вариант в качестве трубопровода для прохождения теплоносителя. В системах отопления они чаще используются как дополнительная защита для основных коммуникаций, например, проходящих в цементной стяжке. Чугунные гофротрубы хорошо выдерживают тепловые нагрузки, но постепенно отходят на задний план из-за большого веса и сложности монтажа.

Поэтому оптимальным выбором среди всех разновидностей гофр будут гибкие трубы для отопления из нержавейки. Их использование имеет следующие неоспоримые преимущества:

• гофрированную трубу из нержавеющей стали очень легко гнуть, для этого не требуются дополнительные устройства и материалы. Гибка трубы происходит без риска для целостности стенок, поэтому конструкции можно придавать практически любую форму. Благодаря этому свойству гофры появляется возможность смонтировать разводку отопления с минимумом изгибов и соединений, что существенно снизит её стоимость;
• нержавеющая сталь не подвергается коррозии, а значит, срок годности такой системы в несколько раз превышает эксплуатационный срок трубопровода из обычной, «черной» стали. Кроме того, перепады температур и давления – также не проблема для гофр из нержавейки для отопления;
• простота монтажа – качество, которое часто привлекает приверженцев гофр для труб отопления. Соединения осуществляются при помощи латунных фитингов с уплотнительными кольцами из различных материалов. При ремонте определенных участков трубопровода произвести замену элемента системы также не составит труда;
• при необходимости проведения крупномасштабных работ значительным преимуществом станет практически неограниченная протяженность труб. Сортировка нержавеющей гофры для отопления осуществляется в бухтах до 50 м. Этого должно хватить для устройства любого трубопровода, но в индивидуальном порядке выпускаются и более длинные мотки.

Одним из самых важных преимуществ гофротруб — это их высокая гибкость, благодаря которой можно сэкономить на фитингах-поворотах

Как и любые другие изделия, гибкие трубы для систем отопления из нержавейки обладают и некоторыми недостатками. Насколько они весомые – решать покупателю:

небольшая ударопрочность. Если трубопровод из гофрированной нержавейки для отопления монтируется в участках дома или квартиры, где потенциально возможно его механическое повреждение, рекомендуется применять защитный кожух;
сложность в уходе. Очищать гофрированные конструкции от пыли несколько сложнее, чем трубы с гладкими стенками. Гигиенические процедуры придется проводить с помощью щетки, а еще лучше заблаговременно спрятать гофру в защитный короб или экран;
не самая эстетичная внешняя составляющая

При разработке модели металлической трубы из гофры для отопления производители большее внимание уделили функциональности изделий, нежели их внешнему виду. Особо привлекательными трубы из нержавеющей стали вряд ли назовешь, но тем, кого этот недостаток не устраивает, можно предложить массу способов скрыть трубу отопления.

Гибкие подводки для газа фирмы Kofulso

ВНИМАНИЕ! АКЦИЯ! СКИДКА НА ВСЮ ПРОДУКЦИЮ гибких газовых подводок ДО 30 %!

ГАРАНТИЯ самой низкой цены на продукцию завода KOFULSO LTD только у нас.

Гибкая подводка для газа Кофулсо – это лучший выбор для тех, кто уважает надежность и качество!

Цены на гибкие газовые подводки.

Трубы из нержавеющей стали, изготовленные компанией Кофулсо, находят самое активное применение в сфере создания систем различных инженерных коммуникаций.

Уникальные прочностные и эксплуатационные характеристики продукции марки «Кофулсо» позволят рекомендовать купить гибкие газовые подводки всем, кто заботится о долговечности, функциональности и безопасности инженерно-коммуникационного комплекса.

Срок службы продукции Кофулсо, дополненной фитингами из латуни, практически не ограничивается, а общее количество сгибаний и разгибаний трубы без ее повреждений достигает тридцати раз.

Популярность изделий для газовых коммуникаций, в том числе и сильфонных подводок для газа, от Кофулсо объясняется также легкостью и скоростью их монтажа, осуществляемого без необходимости использования специальной техники, инструментов или специфических профессиональных навыков.

Изделия для газовых комплексов, предлагаемые маркой Кофулсо, изготавливаются в диаметрах 15, 20, 25, 32 миллиметра.

Особенности и преимущества гибкой газовой подводки фирмы Kofulso

Среди основных особенностей и преимуществ, которыми обладают гофрированные нержавеющие трубы, стоит отметить:

— возможность не ограничивать размеры и конфигурации создаваемого трубопровода;

— обеспечение необходимого для работы газового котла уровня безопасности благодаря применению уплотнений из резины и стопорных колец, не проводящих электрический ток;

— скорость и комфорт, с которой осуществляется монтаж трубопровода (гибкие изделия Кофулсо легко сгибаются рукой).

— отсутствие ограничений длины подводки;

— устойчивость к влажности, газу и коррозийным явлениям;

— полное соответствие требованиям ГОСТ;

— длительное время службы – фитинги из латуни и нержавеющая сталь не имеют ограничений по эксплуатационным срокам, а уплотнительные кольца прослужат не менее тридцати лет.

Уже упомянутый неограниченный срок эксплуатации латунных фитингов, уникальные антикоррозийные свойства, прочность и растяжимость, которыми обладает далеко не каждая современная газовая подводка, позволяют продукции марки Кофулсо уверенно лидировать на рынке изделий для газовых трубопроводов и систем инженерных коммуникаций. Она используется как в многоквартирных и частных загородных домах, так и в производственных, административных, промышленных и офисных зданиях.

Гибкие подводки для каза Kofulso – это исключительное качество применяемого материала, точность параметров и обязательный производственный контроль прочности каждого элемента.

Монтаж трубопровода для газа можно легко выполнить даже в стесненных условиях. На выполнение этой работы уходят минуты, а высокое качество и гарантированная надежность остаются на высоком уровне.

Удобна поставка трубы в бухтах по 30 и 50 метров, а на месте монтажа ее режут на отрезки необходимой длины.

Федеральная служба по атомному, экологическому и технологическому надзору РФ выдала разрешение № РРС-00-14130, на использование в качестве подводок к газовому оборудованию данной системы трубопроводов.

Дополнительно компания Кофулсо предлагает в качестве уплотнителя диэлектрические латунные муфты, которые имеют изолирующую резиновую вставку в фитинге.

Технические характеристики гибких газовых подводок

Наименование	Материал
Оплетка	Poly Ethylene (PE)
Гибкая гофрированная труба из нержав. стали	SUS 304 (08Х18Н10)
Гайка	CW617N
Стопорное кольцо	NYLON
Уплотнение	N.B.R.
Соединительная муфта с НР	CW617N
Соединительная муфта с ВР	CW617N

Гибкие подводки для газа Кофулсо: Высокая надежность инженерных коммуникаций

Высокопрочная и надежная гибкая газовая подводка фирмы Кофулсо позволяет эффективно и быстро решить задачи, связанные с монтажом газовых подводок.

Главные преимущества использования гибких подводок Кофулсо заключаются в возможности изогнуть применяемый элемент без усилий и специализированных приспособлений – таким образом, пользователь может создать систему с индивидуальными параметрами и формой. При этом необходимо отметить, что гибкая подводка для газане меняет своих прочностных свойств после сгибания – никаких микротрещин, механического напряжения и повреждений.

Монтаж фитингов

Для работы со стальными нержавеющими трубами кроме фитингов потребуется набор инструментов:

• труборез – без него ровно отрезать гофрированную трубу сложно, а от аккуратности среза зависит надежность будущего узла;
• монтажный инструмент, соответствующий типу соединения фитинга: сварочный аппарат для сварных фасонных элементов, затяжной или обычный разводной ключ для обжимных, пресс-клещи – для опрессовочных;
• нож – он необходим, если трубы покрыты защитной пленкой.

Подготовив необходимые инструменты, выполняют работы в следующем порядке:

• Производят необходимые замеры, нарезают гофрированные трубы на отрезки необходимой длины с небольшим запасом.
• Зачищают и зашлифовывают срез. Если имеется защитная пленка, срезают ее на 1-2 см от края.
• Очищают и обезжиривают фитинг и его вспомогательные детали.
• Если используется сварной фитинг, устанавливают его вровень с торцом трубы, фиксируют и припаивают, следя за тем, чтобы не возникало перекосов. На этом выполнение узла завершается, остается только подключить аналогичным образом элементы трубной сети к остальным патрубкам фитинга.
• При использовании обжимных и пресс-фитингов нужно сначала снять фиксирующие элементы: обжимную гайку или пресс-кольцо.
• Гайку или кольцо надевают на конец трубы и сдвигают по трубе от края на несколько сантиметров.
• Если гофра не имеет собственного стопорного кольца, вставляют такое кольцо в торец трубы так, чтобы ее срез упирался в стопор.
• Вынимают из фитинга уплотнительную кольцевую прокладку и надевают ее на трубу так, чтобы края стопорного и прокладочного колец совпадали.
• Устанавливают корпус фитинга вплотную к срезу гофрорукава и сдвигают фиксирующий элемент по направлению к корпусу.
• Завершают фиксацию. Если используют обжимной фитинг, закручивают обжимную гайку до соприкосновения с корпусом. Если используют пресс-фитинг, опрессовывают кольцо при помощи пресс-клещей.

Рекомендуем ознакомиться: Трубы напорные для коммуникаций из полиэтилена — характеристики и сфера использования

Отдельные производители выпускают обжимные и пресс-фитинги в комплектах, которые не требуется разбирать, – это обычно указывается в инструкции к изделию. У таких фасонных элементов достаточно ослабить гайку, открутив ее на ⅔ длины резьбового патрубка, или сдвинуть пресс-кольцо на то же расстояние от корпуса. Затем в неразобранный фитинг вставляется до упора срез трубы, после чего фиксирующая деталь возвращается на место, где обжимается или опрессовывается.

Гофрированная нержавеющая труба: история изобретения

Такое изобретение, как гофротруба из нержавеющей стали, появилось в конце ХХ века. Его авторы – японские ученые, которые искали оптимальный вариант для прокладки коммуникаций в условиях повышенной сейсмической активности на островах. Так появилось универсальное изделие, сочетающее в себе гибкие качества резины и прочность стали. Мировым экспертам понадобилось совсем немного времени, чтобы прийти к общему заключению, что гибкие металлические трубы имеют ряд преимуществ перед аналогами из холоднокатаной листовой стали, а также перед полипропиленовыми и металлопластиковыми трубами.

Гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям.

В связи с этим практически сразу после изобретения гофротруб началось их серийное производство в Германии, а затем в Южной Корее, которая в настоящее время является лидером в производстве гибких труб из нержавейки. К известным компаниям, занимающимся их изготовлением, относится корейская фирма «Kofulso». Вследствие популярности бренда металлическую гофру еще именуют как трубу кофулсо. Постепенно предприятия в разных странах начали специализироваться на производстве гофрированных изделий, а их применение стало повсеместным в монтаже инженерных сетей и других коммуникаций.

Характеристики гофрированной трубы из нержавеющей стали

Таким образом, гибкие нержавеющие трубы постепенно пришли на смену стальным и полипропиленовым конструкциям, а также коммуникациям из металлопластика, используемым в создании водопроводных, отопительных, вентиляционных и даже газовых систем. Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества с примесями никеля, хрома и углерода.

Интересно знать! Степень концентрации в сплаве дополнительных элементов, таких как никель, хром и углерод, вычисляется с предельной точностью. Это гарантирует прочность, долговечность гофрированной трубы и ее стойкость к коррозии.

Изготовленный материал должен соответствовать некоторому перечню характеристик, гарантирующих определенные стандарты качества продукции, в частности:

Прочность материала обеспечена тем, что в процессе производства применяется только нержавеющая сталь высокого качества.

1. Нормальное рабочее давление равно 10 атмосферам при допустимой максимальной нагрузке 60 атмосфер.
2. Во время эксплуатации гофрированная труба из нержавейки выдерживает температуру проходящего вещества от 0 °С до 100 °С. При этом максимальный предел может достигать 150 °С и выше.
3. Трубопроводы для организации строительных работ и индивидуальных ремонтов, в зависимости от сферы применения, выпускают диаметром 15, 20, 25, а также 32 мм.

Этапы производства гофрированной трубы из нержавейки

Многофункциональность и высокие качественные показатели гофры из нержавеющей стали обусловлены строгим соблюдением технологии ее изготовления, которая, как ни удивительно, довольно простая.

Особенная конструкция в виде гофры обеспечивает данному виду труб высокую степень гибкости.

Сам производственный процесс включает в себя такие этапы:

1. Формируют трубу, используя специальную ленту из стали.
2. Варят заготовки с применением вольфрамовых электродов. На этом этапе производства применяют специальное автоматическое оборудование TIG. Процесс происходит при высокой температуре, которая может достигать 1150 °С.
3. Надежность швов проверяют на специальной лазерной установке.
4. Формируют гофру с применением специальных валов разнообразного диаметра.
5. Выполняют термообработку деталей. Разные виды труб поддаются определенной степени температурного воздействия, так как отожженная труба обладает более высокой степенью гибкости.
6. Расфасовывают продукцию. Трубы делят на отрезки определенной длины. Изделия с малым диаметром сворачивают в бухты, а толстые детали упаковывают группами.
7. Проверяют качество и отсеивают брак в виде изделий с микротрещинами. С этой целью металлическую гофротрубу помещают в жидкость под высоким давлением. При этом к каждой бухте крепят специальный прибор и постепенно увеличивают давление до 10 атмосфер, затем его постепенно снижают.

Достоинства и недостатки

У гофрированной нержавеющей трубы много преимуществ перед классическими изделиями. Имеются и недостатки. К явным плюсам можно отнести:

• высокая гибкость позволяет делать сложные по конфигурации системы без соединений и фитингов;
• устойчивость к перепадам давления;
• не лопаются при замерзании в них воды;
• высокая теплопроводность;
• широкий диапазон температур от –50⁰ до 250⁰;
• длительный срок службы до 50 лет;
• высокая коррозионная стойкость;
• на гладкой нержавейке не откладываются соли;
• большое линейное удлинение без потери эксплуатационных качеств.

Для изгиба трубы достаточно усилий рук. Трубопровод из нержавеющей гофры прокладывается в несколько раз быстрее.

При прокладке внутреннего трубопровода фитинги применяются только для соединения концов шланга и создания отводов. Все изгибы выполняются самой трубой. Переходы и длинные пролеты укладываются на опоры типа костылей для водопроводных труб и ровных костылей, забитых в стену.

Рабочее давление гофры достигает 15 Бар, критическим является значение кратковременного воздействия в 110 Бар.

Гибкий шланг из высоколегированной нержавейки практически вечный. Слабым местом являются соединительные гайки и прокладки в них.

Шероховатость поверхности внутри трубы 0,008 мкм. За такие выступы в поверхности не могут зацепиться соли и образовать известковый налет.

К недостаткам, общим для всех типов гофр из нержавейки, относятся:

• провисает без опоры;
• сминается, теряет форму при ударах и большом местном давлении снаружи;
• сложно мыть рельефную поверхность;
• получить ровные торцы можно используя специальный труборез;
• повышенное сопротивление движению потока жидкости и газа;
• большой шум;
• нельзя бетонировать пол при укладке гофрированных труб, надо делать защитные короба;
• вертикальный монтаж требует опорного каркаса;
• гофра не монтируется внутри стены, только снаружи.

Слабое место систем из нержавеющих гофрированных туб – фитинги на концах. Они изнашиваются значительно раньше, чем сам шланг. В процессе эксплуатации прокладки необходимо регулярно проверять и при необходимости заменять.

Технология производства

Труба из нержавейки изготавливается по уникальной технологии, обеспечивающей ее преимущества. Подготовительная операция такая же, как при производстве гладких туб. Рулоны листового металла режут на штрипсы – распускают на полосы и точно также наматывают. Больше одинаковых операций нет.

Отжиг производят в состоянии полосы и полируют поверхность, пропуская лист через установки с круглыми щетками и войлочными валками. С помощью химического травления снимая с нее образовавшиеся окислы железа и соли хрома. К работе допускается только очищенная техническими и химическими способами лента полированной до зеркального блеска поверхностью.

Достаточно посмотреть на гофру, чтобы заметить основное ее отличие, обеспечивающее пластичность и гибкость трубы – она намотана по спирали. Для изготовления используется полоса высоколегированной нержавеющей стали с очень гладкой поверхностью. Варить такую нержавейку очень сложно. Используется ручная сварка вольфрамовыми неплавящимися электродами с присадочной проволокой аналогичного химического состава. Сварка применяется для соединения торцов ленты, чтобы получать непрерывный гофрированный шланг.

В процессе изготовления гофрированная труба проходит несколько холодных деформаций.

1. Фигурные валки формируют конфигурацию ленты с выпуклостью вдоль оси.
2. Намотка полосы по спирали производится на оправке и выполняется с определенным усилием натяжения. Это обеспечивает герметичное, плотное соединением впадин.
3. Сжатие занижений. Верхний торец подгибается внутрь, убирается возможный просвет. Для подстраховки проводится тонкий ролик рядом, создавая дополнительное прижатие полосы.
4. Калибровка окончательно закрепляет нужную форму гофрированной трубы.

В результате выступы приобретают полукруглую или трапецеидальную конфигурацию. По впадинам можно рассмотреть 2 узкие прожимки. Именно они и обеспечивают плотное прилегание внутренних элементов гофры к соседним участкам. При любом наполнении трубы, надавливании на нее снаружи и распирании большим давлением изнутри, навитая конструкция обеспечивает пластичное изменение формы внутреннего сечения и герметичность.

Минимальный радиус изгиба 3 диаметра определяется конструкцией гофры. Она сжимается до соединения внутренних и наружных диаметров.

Гофрированные трубы упрощают прокладку систем со сложной конфигурацией. Их желательно использовать на малые расстояния, чтобы избежать большой потери давления и скорости перемещения вещества.

Монтаж нержавеющей гофрированной трубы для отопления

Кроме очень неплохих эксплуатационных характеристик привлекает в этом материале быстрая и легкая сборка трубопроводов. Нужны будут только фитинги и ключ. Ко всем отопительным приборам подключение производится с их помощью. Выбираете требуемый вид (уголок, тройник, крестовина и т.п.) и приступаете к соединению:

• Труборезом отрежьте кусок требуемой длины. Срез должен быть строго перпендикулярным по отношению к трубе. Грани ровные без задиров и неровностей.
• Проверяете комплектность фитинга, складываете его. Вставляете в него отрезанный кусок и затягиваете гайку. При необходимости, немного ее подтягиваете ключом. Вот и весь монтаж.

  Комплектность фитинга для труб из нержавеющей гофры

Аналогично происходит переход от обычной трубы на гофру: сначала на стояк или отвод крепите соответствующий фитинг, а затем вставляете в другой его конец гофрированную нержавейку и затягиваете кольцо. И никаких специальных переходников не нужно.

Единственное, что нужно учесть при установке гофрированной нержавейки, что она все-таки гибкая. Потому крепежные элементы устанавливайте чаще, чем при прокладке привычной формы труб. На стоимости это отразится мало – один фиксатор стоит десяток-два рублей в зависимости от фирмы и даже если вы их устанавливать будете в два раза чаще, максимум, что вам грозит – перерасход в 200-300 рублей при средней протяженности линии отопления.

Выполнение монтажа нержавеющей гофрированной трубы для отопления

Разновидности фиттингов

Данный вид труб обладает не только прекрасными эксплуатационными характеристиками, но и прост в сборке трубопровода. Для этого достаточно иметь ключ и фитинги, нужно только подобрать нужный вид: крестовину, уголок или тройник и начать процесс соединения.

Если гофрированная нержавейка была выбрана для монтажа систем отопления, нужно помнить о нескольких ключевых нюансах. В первую очередь, не рекомендуется злоупотреблять гибкостью данного изделия, т.к. многоразовое сгибание может привести к появлению трещин или протечек. Поэтому, придав необходимую форму один раз, видоизменять ее повторно нежелательно.

Соединение трубы с фитингом

Монтаж трубопровода из гофрированной нержавейки представляет собой способ соединения ключевых элементов коммуникации при помощи компрессионных фитингов.

Главное различие – в фитинге для гофр отсутствует штуцер (патрубок для соединения трубопровода, вентилей и прочих деталей жидкостных и газовых передаточных и преобразующих систем). Обжим производится благодаря внутренней прокладки фитинга. Прежде чем запустить систему, необходимо провести тестовый запуск и определить, нет ли в месте соединения течи. Если монтажные работы будут проведены правильно – гофрированный металл прослужит долго, оставаясь прочным и износостойким.

Процесс монтажа можно представить таким образом:

• ПЕРВЫЙ ШАГ. Подключение фитингов к сантехприборам выполняется с помощью уплотнителей, которые должны входить в комплект. Далее проверяется гайка со стороны подключения – она не должна быть затянута.
• ВТОРОЙ ШАГ. Обрезается труба любым подходящим инструментом (желательно для этого использовать специальный роликовый труборез). После нужно проверить, кромка получилась ровной или же с заусенцами. Если результат отрицательный – выполняется коррекцию изделия.
• ТРЕТИЙ ШАГ. Отрезок трубы вставляется в фитинг и тщательно затягивается накидная гайка.
• ЧЕТВЕРТЫЙ ШАГ. Трубе придается подходящая конфигурация, после она крепится к стене с помощью специальных крепежей.
• ПЯТЫЙ ШАГ. По завершению процесса установки подается вода. Таким образом можно проверить работоспособность трубы в условиях высокого давления. В случае протечки – гайки, упомянутые выше, нужно подтянуть. На этом процесс монтажа завершен.

Порядок монтажа гофрированных нержавеющих труб

Подобным способом выполняется переход с обычной трубы на гофрированную. На стояк или отвод крепится подходящий фитинг, а с другой его стороны вставляется гофрированная нержавейка после чего затягивается кольцо. Здесь даже не потребуется специальные переходники.

Следует помнить при установке гофрированного трубопровода, что этот материал гибкий. Крепежные элементы нужно устанавливать чаще, чем, когда прокладывается привычная форма трубопровода. Поэтому не стоит экономить на покупке фиксаторов – лучше устанавливать их в 2 раза чаще, и перерасход бюджета не превысит 350 руб. при средней протяжности отопительной линии.

 В этом видео можно увидеть, насколько прост самостоятельный монтаж гофрированных нержавеющих труб:
