Гидравлическая рохля. грузоподъёмность, размеры, принцип работы

Что делать, если рохля не опускается и как отремонтировать

Тележка наклоняется вниз под собственным весом. Если этого не происходит, то надо выявить один из факторов.

Причина 1. Некорректно работает рычаг перепускного клапана

При нажатии запорное устройство не открывается до нужного уровня. Проблему можно решить с помощью регулировочной гайки. Если это не помогает, то надо проверить все рычаги и тяги на исправность и добиться движение штока в нужном диапазоне. Для проверки работоспособности необходимо опускать тележку без нагрузки.

Причина 2. Коррозия на рычажно-тяговом механизме

При неблагоприятных внешних условиях и длительном хранении без использования аппарата, внутри движущихся узлов возникает ржавчина. Это сильно препятствует их свободному движению. Обязательно очистите точки вращения от продуктов коррозии и грязи и смажьте литолом. Затруднение опускания паллеты вниз может возникнуть из-за механического износа осей. В этом случае надо восстановить или заменить рычажно-тяговый механизм.

Причина 4. Изменение геометрии углового рычага

При неравномерном распределении груза на вилах возможна деформация двух рукоятей. Они должны работать синхронно. Любые изменения параметров повлекут за собой неправильное поднятие и опускание вил тележки. Не советуем Вам пытаться их восстановить. Лучшим решением является замена всей пары.

Причина 5. Главный клапан гидроузла поломался при механическом воздействии

Если не удалось восстановить складское устройство по выше перечисленным факторам, то, вероятнее всего, у Вас именно такая неисправность. Попробуйте перебрать клапан, возможно, там произошло засорение абразивными частичками.

Почему рохля перестала поднимать

После исправной работы складского оборудования на протяжении нескольких лет, тележка может сломаться. Вы качаете ручку до упора, а Ваш поддон только немного приподнимается и не зацикливается на определенной высоте, вместо этого он неизбежно опускается на исходное место. Такое состояние не критично, все можно починить самостоятельно, не прибегая к услугам специалиста.

Следует разобраться в причинах поломки. В этом мы Вам поможем и укажем на наиболее распространенные проблемы.

Нехватка жидкости в гидроузле

Телега не может выполнять свои погрузочно-разгрузочные работы из-за того, что она поступила с завода без масла. Также виновниками поломки являются изношенные резиновые уплотнители нажимного поршня. Их можно заменить.

Если протечка незначительная, то просто периодически доливайте веретенку. Тогда прокладки прослужат вам долгое время. Гидравлическую жидкость (ВМГ3 или И20А) Вы сможете купить в любом автомобильном магазине. Затем опустите шток до минимального уровня, открутите болт для заливки и медленно введите масло с помощью медицинской груши или нагнетательного устройства. Когда жидкость пойдет через край, закройте заливное отверстие и испытайте технику.

Перепускной клапан постоянно включен

В этом случае давление, которое создается главным цилиндром, уходит обратно через систему опускания поддона. Вам необходимо проверить исправность механизма. Между плунжером и рычагом должен быть зазор. Если выставить просвет гайкой невозможно, то придется менять ремкомплект или всю деталь в сборе.

Вышел из строя предохранительный клапан

Для предотвращения поломки гидравлики во многих телегах предусмотрено специальное устройство. При превышении давления в рабочем цилиндре выше критического уровня происходит автоматический сброс жидкости. Это защищает аппарат от чрезмерных нагрузок.

Если предохранительный клапан остается в открытом состоянии (из-за грязи и попадания инородных тел), у Вас не получится создать давление, которое нужно для поднятия определенного веса.

  • • Проверить запорное устройство на предмет загрязнения и при необходимости его очистить.
  • • Если его нельзя промыть, то поставьте новый ремкомплект.

Износ деталей

Для создания давления в нагнетающем и рабочем поршнях надо, чтобы сальники плотно прилегали к металлическим изделиям. Со временем от трения резиновые уплотнители выходят из строя и перестают выполнять свои функции. Это может произойти и от длительного хранения. Изделия теряют свою эластичность. Единственным способом устранения неисправности является замена сальников.

Ремкомплекты выпускает и продает компания «МПласт» в городе Санкт-Петербург. Информацию Вы можете узнать на сайте mirpl.ru.

Поломка пружины внутри клапана

В этом случае масло будет беспрепятственно сбрасываться. Вы должны завалить тележку набок, чтобы жидкость не вытекла. Открутить заднюю крышку и проверить состояние конусной пружины. Если возможно – растяните ее. В противном случае необходимо поставить новую.

Механический износ клапана

Неаккуратная и длительная эксплуатация, попадание загрязнений в рабочую жидкость и коррозия могут привести к неплотному прилеганию деталей узла. Починить изделие поможет только замена запчасти.

Гидравлическая схема рохли

Устройством управления гидросистемой является насос и встроенный в ручку рохли трёхпозиционный переключатель хода плунжера («вверх», «вниз», «нейтраль»). Для гидравлических тележек большой грузоподъёмности привод может быть ножным.

Ручка обычно с резиновой подкладкой, подпружиненная, самонастраивающаяся под конкретные условия эксплуатации. Корпус насоса изготавливается методами точного литья, что минимизирует возможные утечки гидравлической жидкости. Исполнительный элемент гидропривода – поршень – изготавливается из высококачественной конструкционной стали, проходит упрочняющую термообработку и имеет защитное хромированное покрытие. От загрязнения зазоров плунжер защищается откидной крышкой, которая предохраняет поверхность штока плунжера от выпадения конденсата, если гидравлическая рохля эксплуатируется попеременно, то внутри помещения, то снаружи его. От перегрузки гидропривод защищается предохранительным клапаном.

Гидравлическая схема рохли работает так. Вилы заводятся в зазор между поверхностью и дном паллеты. При качании ручки поршень начинает подачу рабочей жидкости в нижнюю часть цилиндра, вызывая подъём штока с плунжером вверх. При обратном ходе стоку жидкости в цилиндр препятствует предохранительный клапан, который срабатывает только при перегрузке вил по опрокидывающему моменту. По достижении требуемой высоты паллеты с грузом, ручка управления гидроприводом переводится в нейтральное положение, после чего рохлю можно катить в необходимом направлении. Спуск поддона производится путём отключения управляющего клапана, что вызывает слив жидкости в бачок, либо (для трёхпозиционных переключателей) – поворотом ручки в направление «вниз». Вильчатые захваты опускаются, и тележка гидравлической рохли выводится из-под нижней плоскости паллеты.

Для поддержания гидропривода рохли в постоянной работоспособности задние и передние ролики, а также шток плунжера следует периодически смазывать при помощи пресс-маслёнки.

Надёжность применениярохли обеспечивается соблюдением некоторых обязательных правил:

  1. Устройство нельзя нагружать усилием, превышающим номинальное.
  2. Нагрузка должна равномерно распределяться между обоими захватами: это исключает их возможную деформацию.
  3. В подшипниковые узлы роликов не должны попадать пыль, грязь, а также мелкие предметы.
  4. Размеры пространства, в котором действует рохля, должны правильно соотноситься с размерами помещения, где находятся поддоны с грузом.
  5. Накачку рабочей жидкости в гидроцилиндр следует производить при полной амплитуде движения ручки.
  6. Для исключения износа колёс следует исключить движение рохли по неровному, грязному и шероховатому полу (особенно для пластмассовых роликов).

Рохли: виды, характеристики, применение

Основные виды гидравлических тележек

Рохля, или гидравлическая тележка, имеет достаточно простую конструкцию. Она включает в себя вилы, колёса, гидроузел, ручку и рычаг управления. Принцип работы агрегата сводится к тому, что оператор приводит в действие гидроузел при помощи ручки и рычага, а вилы поднимают груз. Подъемная платформа имеет определенный размер и конфигурацию чтобы перевозить разные виды паллет.

Многие производители совершенствуют свои технику, чтобы она была ещё более производительной, мощной и надежной. По этой причине купить рохлю стремятся практически все владельцы складских помещений. Ведь такое устройство будет удобно в эксплуатации и прослужит очень долго. Самыми популярными видами гидравлических тележек считаются следующие:

  • Низкопрофильные. За счёт того, что они имеют небольшую высота подхвата, можно перемещать паллеты американского типа или груз без паллет.
  • С возможностью поднимать тяжёлый груз. Они считаются универсальным вариантом, который позволяет работать с грузом до 5 тонн, благодаря усиленной конструкции.
  • С длинными вилами. Такой вариант приобретают, если нужно сэкономить, так как он заменяет две типовые роклы и даже штабелёр.
  • С ножничным подъемом. Особенность в том, что тележка трансформируется в своеобразный подъёмный стол. Это необходимо, когда идёт разгрузка товара с конвейера или работа с транспортом.
  • Самоходные. Оснащены электроприводом и могут самостоятельно транспортировать груз на складе.
  • С вилами, предназначенными для транспортировки груза цилиндрической формы. Это подходящий вариант для перемещения рулонов и других подобных предметов.

Как применяются рохли в складских помещениях

Роклы используются и в небольших помещениях с узкими проходами, и в просторных складах. Их покупают для магазинов, супермаркетов, на заводы и т.д. Рохли намного удобнее и мобильнее, чем штабелеры. Управление агрегатом не требуют специальной подготовки, а принцип работы схож с функционированием домкрата.

Рохля позволяет поднять груз на паллетах или в коробках на определённую высоту, а затем транспортировать к стеллажам для хранения или в отдел сборки заказа.

*Все используемые изображения и видео являются собственностью правообладателей.

Расскажи друзьям! Срочные сообщения – вTelegram-канале. Подпишись! Желаете оставить комментарий? Опуститесь чуточку ниже✎.. Комментарии для сайта Cackle

Из чего состоит транспортировщик и принцип работы

Составляющие очень просты и понятны обывателю:

  • • Металлические вилы, которые поднимают и опускают тяжесть на паллетах.
  • • Ручка для управления движения оборудования.
  • • Одинарные, парные колеса из металла или полипропилена.
  • • Ножной или ручной рычаг для подъема и опускания товара.
  • • Гидравлический аппарат, состоящий из привода, хромированного поршня и клапана перегрузок.
  • • Механизм для подъема.
  • • Ножные или ручные тормоза.

Принцип работы подъемного прибора схож с деятельностью обычного домкрата. Необходимо плавными движениями накачать ручку для поднятия тележки на требуемую высоту. Обычно для этой цели достаточно 6-7 движений. После этого виллы поднимаются на максимальное значение – 0,22 м. Этого хватает для перевоза крупногабаритных тюков на короткое расстояние. Все манипуляции производятся посредством ручки. Также поворот вилл зависит от подъемной консоли, размещенной в подвижном корпусе рычажного устройства. Она помогает захватить груз, находящийся в поперечном направлении.

Современные технологические процессы помогли улучшить конструкцию складской повозки. Теперь с ее помощью можно узнать вес товара, изменить межосевой промежуток между захватом вилл и опрокинуть продукцию.

Дополнительная информация обслуживанию

Соблюдая правила по уходу и эксплуатации можно продлить срок службы транспортировщика.

В конце работы обязательно осмотрите вилочный погрузчик на наличие повреждений и неисправностей. Внимательно изучите корпус. Вовремя устраненные сколы и трещины не смогут сильно навредить и разрушить конструкцию. Проверяйте крепеж, контролируйте наличие масла, следите за исправностью руля. Примерно раз в месяц смазывайте движущиеся элементы и узлы. Используйте только специальное качественное масло, прочищайте фильтр. Не перегружайте штабелер и следите, чтобы максимальный вес приходился на центральную часть вил. Повышенная влажность способствует образованию ржавчины и коррозии на основных элементах штабелера. Следуйте правилам, описанным в инструкции

Важно не только правильно хранить тележку, но и использовать только при установленном температурном режиме: от — 25 гр. до +55 гр

Используйте для замены ролики из ремкомплекта. Разный диаметр колес быстро скажется на работе гидравлического транспортировщика.

Разный диаметр колес быстро скажется на работе гидравлического транспортировщика.

Вилочная тележка — простая и надежная конструкция. Небольшие неисправности можно легко устранить самостоятельно не прибегая к помощи специалистов, но иногда серьезная поломка требует профессионального и качественного ремонта. Своевременно устраняйте поломки, и оборудование прослужит вам долгие годы.

Почему рокла не держит груз?

  • Отсутствие смазки.
  • Клапан обратного хода не справляется с нагрузками.
  • Протечки в поршне или гидроманжете.
  • Поломка в предохранительном клапане.

Чаще всего рохли перестают держать грузы из-за нарушений правил работы оборудования по использованию масла. Для смазки узлов техники применяются неподходящие составы, что приводит к износу колец и манжет. В итоге разрушается структура изделий, и они в буквальном смысле рассыпаются на части.

Чтобы избежать сворачивания масла, перед заливкой надо слить старый состав

Особое внимание стоит обратить на вязкость. Если тележка эксплуатируется в холодных условиях, целесообразно применять минимально вязкую смазку. В гидроузлы рохлей, которыми пользуются в теплых помещениях, лучше заливать густые составы

В гидроузлы рохлей, которыми пользуются в теплых помещениях, лучше заливать густые составы.

Виды тележки, рохли (роклы)

Условно можно выделить шесть групп этих изделий по техническим характеристикам и выполняемым задачам:

Классические

Общие характеристики типовых изделий
Длина(см)От 110 до 280
Высота(см)от 108 до 125
Ширина(см)от 53 до 58

Длина рассчитана на работу со стандартным поддоном и составляет 1,5 метра. Из этих соображений спроектирована ширина – 0,54 м. Высота ручки (1,24 м) подходит под средний рост кладовщика и позволяет легко делать все операции. Ширина полозьев вил не превышает 16 сантиметров, поэтому они свободно проходят в просвет европаллета. Ориентировочный вес – 80-90 килограмм.

Удлиненные

Существует группа товаров, линейные размеры которых потребовали создания транспортировщика с глубоким выносом вил. В этом случае длина увеличилась до двух метров. Таким инструментом удобно захватывать, например, стопку фанеры. Ширина оставлена прежней для сохранения универсальности. Конечно, увеличилась масса до 120 кг.

Укороченные

Параметры остаются такими же, только вынос вил составляет 80 сантиметров. Это кардинально повышает маневренность, что позволяет использовать их для тесных складских помещений. Соответственно вес изделия стал меньше на 20 кг.

Низкопрофельные

Имеются нестандартные просветы под поднимаемым грузом, что необходимо для экономии места в складе. В этом случае используются тележки с минимальным опусканием вил до 5,5 сантиметра. Остальные параметры остаются стандартными. Стоит заметить, что такое оборудование более критично к качеству поверхности пола.

Электрические

Багаж размещается на полки, на определенное место складирования. Для этого выпускаются повозки с ножничным поднятием, максимальная высота которых составляет до 80 сантиметров. Для снижения физической нагрузки в таких моделях часто ставят электрический привод, помогающий передвигаться без применения силы со скоростью до 6 км в час.

Специализированные

Производители транспортировщиков предлагают устройство с дополнительными опциями. Например, электронные весы, которые взвешивают багаж с погрешностью до полкилограмма. Другой пример – это бочковоз, оснащенный приспособлением захвата и удержания стандартных 200-литровых емкостей.

НазваниеРохля для бочкиОпрокидыватель для бочкиОпрокидыватель с подъемником
Модель DT250 HD80A DA40B
Описание Специализированная до 210 литров; С функцией опрокидывания – 210л. Функция подъема на высоту 1,35 метра.
Гр. подъемность в килограммах 250 364 400
Размер (см) 57,2 57,2 57,2
Вес тележки (кг) 42 50 190

В последнее время компании стали оснащать складское оборудование высокотехнологичными устройствами: сканером штрихкода и маршрутизатором. Это сильно упрощает логистику внутри помещения.

Модификации

На современном рынке существуют следующие модели этого оборудования:

  • стандартного типа;
  • с функцией измерения веса;
  • ножничный вариант;
  • высокой грузоподъемности;
  • с короткими, длинными или широкими вилами;
  • заниженного профиля;
  • для специального использования.

Ножничная гидравлическая тележка

Стандартного типа гидравлические тележки отличаются простотой исполнения и высокой надежностью всех узлов. Их можно использовать не только внутри склада, но и за его пределами. Грузоподъемность обычно не превышает двух тонн.

Рохля с весами cw 25 имеет неплохие технические характеристики. Погрешность измерения веса колеблется в пределах от пятисот грамм до одного килограмма, показания высвечиваются на дисплее. Питание обеспечивает аккумуляторная батарея.

Ножничный вариант больше используется для поднятия грузов, чем для их транспортировки

Груз в одну тонну поднимается на метровую высоту, поэтому важно устанавливать тележку на ровную поверхность для предотвращения ее опрокидывания. Обязательно наличие тормозной системы. Рохли высокой грузоподъемности способны выдерживать вес до пяти тонн, при этом полностью нагруженные машины отличаются высокой маневренностью

Гидравлический узел на таком оборудовании изготовляется с высоким качеством, гарантирующем его безотказное функционирование. Все детали отличаются высокой стойкостью к износу и долгим сроком службы

Рохли высокой грузоподъемности способны выдерживать вес до пяти тонн, при этом полностью нагруженные машины отличаются высокой маневренностью. Гидравлический узел на таком оборудовании изготовляется с высоким качеством, гарантирующем его безотказное функционирование. Все детали отличаются высокой стойкостью к износу и долгим сроком службы.

Гидравлические тележки с короткими вильчатыми захватами ценятся пользователями за компактные габариты. Такое оборудование легко помещается даже в багажник легкового автомобиля. При этом его грузоподъемность может быть любой по желанию заказчика, компактность не оказывает влияния на эту эксплуатационную характеристику.

Удлиненные вильчатые захваты позволяют осуществлять транспортировку грузов, имеющих крупные габаритные размеры. Достигая двух метров в длину, вилы подобного оборудования дают возможность перемещать по территории двух поддонов одновременно. Это повышает производительность труда складских работников, и сокращает время на выполнение производственных операций.

Широко расставленные и низко расположенные вилы дают возможность работы с нестандартными грузами. С их помощью перемещаются так называемые американские и евро поддоны, различные товары в негабаритной упаковке. Шасси и корпус таких тележек изготовляются из материалов высокой прочности.

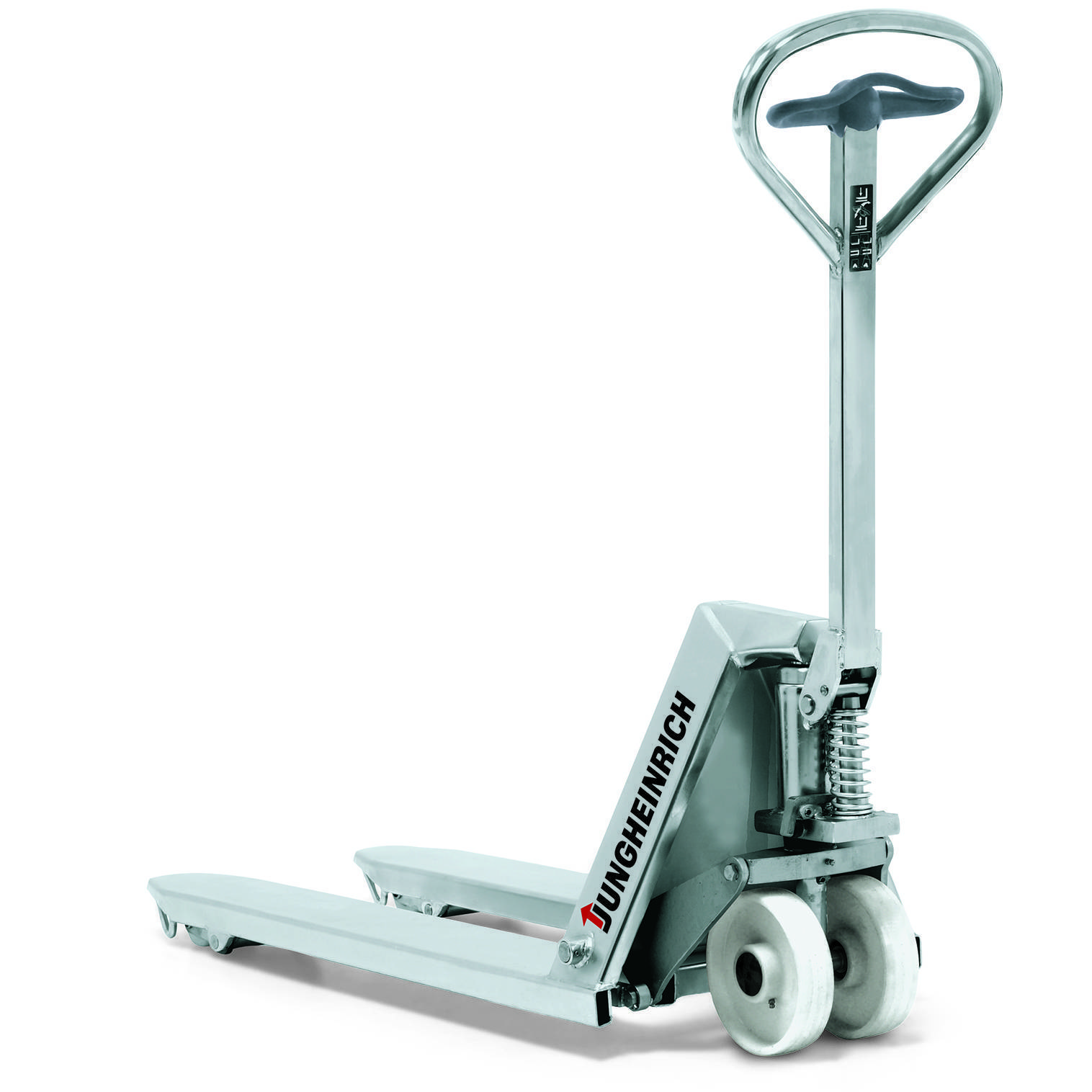

Гидравлические тележки специального использования изготовляются из нержавеющей стали, обладают высокой степенью маневренности, предназначаются для транспортировки длинных рулонов. Такие машины применяют в условиях повышенной агрессивности окружающей среды с наличием паров кислот, щелочей, солей, высокой влажности и так далее. Высокая маневренность обуславливается наличием роликов бокового перемещения, перевозка рулонов обеспечивается вильчатыми захватами треугольной формы.

Конструкция

Что собой представляет это приспособление, ставшее надежным помощником работников на складах и площадках приема и выдачи грузов? Рохля – это платформа на колесном ходу, конструктивно выполненная в виде двух направляющих балок (вилочного типа), свободно проходящих в просветы стандартного поддона. На нем может размещаться любой груз.

Рохлю загоняют под поддон (паллету) и рукоятью нагнетают жидкость в гидравлическом домкрате. Тот посредством тяг и рычагов поднимает вилочную платформу, отрывая груз от земли на высоту, достаточную для перевозки его на необходимое расстояние. После этого нажатием на крючок давление стравливается, домкрат опускает тележку и поддон в выбранном месте. Освобожденная от груза тележка свободно выезжает.

Передние колеса ее поворачиваются, задние – стационарно закреплены. Рукоять используется для нагнетания давления, управления тележкой и приложения усилия при перемещении.

Рокла гидравлическая или рохля: как правильно называется

В шестидесятых годах двадцатого века название произошло от финской компании Rocla Oy. Модели этого производителя стали поступать в СССР и направляться по складам в помощь подсобным рабочим, которым легче и проще было произносить слово «рохля», чем «гидравлическая тележка».

Историческая справка

Финские производители не успевали изготавливать нужное количество вилочных телег, поэтому Советский Союз заключил контракты на поставку оборудования с Болгарией. Вплоть до распада СССР (1991 г.) болгарские , «Складова техника», Yantra, Simetro импортировали транспортировщики.

В начале 90-х годов прошлого столетия в Российскую Федерацию начали поступать модели из других стран, таких как: Дания, Англия, Италия и Германия. Но России пришлось отказаться от их товаров из-за высокой стоимости.

В начале 21 века в мировой экономике произошли крупные изменения, и европейским компаниям пришлось заменить производство простой гидравлической телеги на более высокотехнологичные экземпляры. А выпуск старой техники наладили в странах Азии, где существует дешевая рабочая сила. КНР организовала и собственные концерны. Поэтому цена на изделия сильно разнится и зависит от поставщика.

Бренды вилочных тележек сегодня

При выборе и покупке оборудования для погрузки товара стоит обращать внимание не только на стоимость, но и на страну производителя. Бракованные изделия часто встречаются при подделке известного европейского и американского брендов. Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей

Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей

Но если техника проходит ОТК и контролируется акционерами знаменитых компаний, то на рынок она попадает без нареканий от покупателей.

Например, китайское предприятие Noblelift Equipment совместно с американцами выпускают модель NOBLIFT, которая по стоимости будет намного дешевле аналогичного товара из США.

Мы покажем, в каком процентном соотношении покупают транспортировщики разных производителей:

  • • 20% потребителей приобретают тележки из Китая и других азиатских стран, так как их привлекает очень низкая цена. Самой большой популярностью пользуется Grost.
  • • Европейские модели Lema Engineering, Otto-Kurtbach по спросу оказались на первом месте (70%) из-за высокого качества и недорогой стоимости.
  • • Знаменитые изделия мировых брендов Rocla, Jungheinrich, Pfaff Motion, Yale, ВТ доступны только десяти процентам потребителей.

Как правильно выбрать ручную гидравлическую тележку

Для грамотного оснащения соответствующим складской техникой, при подборе рохли нужно ответить себе на несколько основных вопросов:

  • Что перемещаем?
  • Где и как перемещаем?
  • Сколько стоит оборудование?

Подбор рохли в зависимости от груза


Европаллета

Наиболее популярным способом компактного размещения грузов является его размещение на специальном грузовом поддоне – паллете.  Вариантов исполнения паллет много и единый стандарт отсутствует. Применяют:

  • европаллеты,
  • финские паллеты,
  • грузовые паллеты,
  • евробоксы.

Длину вилок тележки следует подбирать так, чтобы они гарантированно проходили через всю паллету и не выходили за ее пределы с противоположной стороны лишь на 50 – 100 мм.

Таблица подбора рохли в зависимости от вида паллеты

Наименование паллетыРазмер паллеты (Д х Ш х В), ммВид вилочной тележки
Европаллет или грузовой многоразовый паллет800х1200х145стандартная, с укороченными вилами
Фин-паллет (стандартный паллет)1000х1200х145стандартная
Евробокс800х1200х800стандартная, с укороченными вилами
Нестандартная (сборный щит, поддон)произвольныйстандартная, с удлиненными вилами, с укороченными вилами

Подбор рохли в зависимости от условий работы и такелажа

Помимо габаритов груза, стоит учитывать ширину технологических проемов, транспортных путей и высоту подъема. При компактном размещении стеллажей и необходимости в размещении грузов на высоте более 200 мм необходимо выбирать вилочный погрузчик с ножничным подъемом

Такое решение позволить сгружать и снимать груз с высоты 1 метра, а ручной штабелер – еще выше: на 3 метра! Это особенно важно при отсутствии грузоподъемных механизмов (талей, тельферов, кран-балок) в зоне такелажа

Помимо стандартных функций подъема – опускания и перемещения грузов, некоторые тележки оборудуются весами. Это позволяет точно определять массу перевозимого груза не применяя дополнительного стационарного взвешивающего оборудования.


Эксплуатация вилочной тележки

Сколько стоит гидравлическая тележка

Интервал цен на вилочные гидравлические рохли очень широк и зависит от многих факторов:

  • вида тележки,
  • производителя (страна и бренд),
  • материалов изготовления корпуса и роликов,
  • объема закупки.

Китайский гидравлический вилочный погрузчик стандартного исполнения или российский аналог грузоподъемностью около 1 тонны обойдется в 12 – 14 тысяч рублей. Такая же модель европейской сборки стоит на 30 – 100% дороже. Для тележек нестандартного исполнения, например с ножничным подъемом или весами стоимость будет кратно выше.

На разовые работы по погрузке – разгрузке, занимающие не более нескольких дней рациональнее взять вилочный погрузчик в аренду. Цена аренды составит сумму от 1000 рублей в сутки.
