Перфоратор Макита: ремонт своими руками

Самостоятельный ремонт инструмента допускается при наличии специальных навыков и знаний. Технология диагностики и устранение неисправностей идентичны другим устройствам. Для начала следует разобрать инструмент, сняв корпус, после чего извлечь устаревшую смазку и загрязнение.

Узлы, которые перестали работать, рекомендуется заменить. После этого все составные элементы механизма устанавливаются в исходное положение.

Для корректной работы рекомендуется тщательно изучить каждый пункт ремонта. Для восстановления функционала патрона 2010, режимного переключателя и корпуса следует выполнить следующие действия:

  • Снять патрон
  • Снять переключатель
  • Устранить дефекты во внутренней части корпуса
  • Нанести смазку и заменить изношенные детали

Как разобрать перфоратор и редуктор?

При разборке редуктора, рекомендуется придерживаться следующей инструкции:

  • Установить перфоратор на жесткую поверхность, подняв его ствол вверх
  • Поступательными движениями вытягивать оболочку, прижимая инструмент к столу. Такое положение предотвратит случайное смещение составных элементов

Сборка перфоратора Макита

После того как ремонт будет произведен, следует установить все извлеченные детали в первоначальное положение. Рекомендуется нанести свежий слой смазки на все необходимые детали.

Перед тем как собирать, корпус очищается с помощью керосина или бензина. Очищенную оболочку возвращают на место. Режимный переключатель не должен находиться в ней.

Схема Makita HR 2450

Система перфоратора Макита-2450 состоит из множества взаимодополняющих узлов и списка запчастей. Среди наиболее значимых элементов, особенности которых следует учесть при ремонтных работах, выделяются следующие:

  • Кольцевое запорное устройство. Оно предназначено для удержания шарового элемента, фиксирующего бур. Шайба и пружина направляют его
  • Стопорное кольцо. Оно необходимо для корректного снятия крышки патрона
  • Четыре винта соединяют редуктор и двигатель, исключая вибрации. В схеме имеется большое число резиновых компонентов. Нередко они являются причиной неисправности.

Описания упомянутых узлов будет достаточно для качественного ремонта.

Ремонт механической части перфоратора Макита 2450 и 2470

Любой ремонт инструмента начинается с определения характера неисправности и разборки.

Выполнить ремонт перфоратора Makita 2450 и 2470 может пользователь, обладающий начальными слесарными навыками и знакомый с требованиями электробезопасности.

В данной статье рассматривается механическая часть перфоратора Makita, основные неисправности и способы их устранения.

Чтобы добраться до механической части перфоратора, надо снять или разобрать патрон.

Разборка патрона быстроразъемного Установите перфоратор на заднюю крышку корпуса на поверхность стола, покрытого чистой тканью или бумагой. При помощи пинцета или отвертки снимите резиновый наконечник 35, поз.1.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки. Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

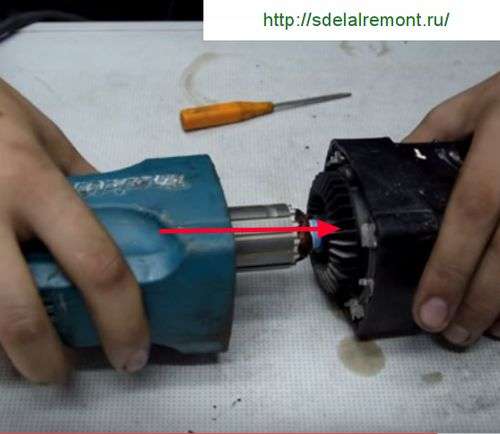

Теперь переходим к отсоединению ротора от механической части перфорато

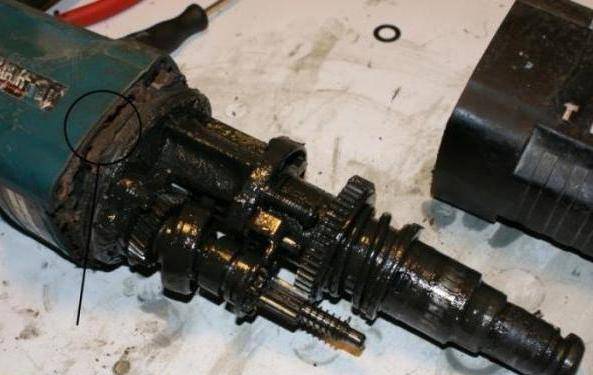

Получится вот такой узел в старой смазке.

Получится вот такая гора чистых деталей.

Технические характеристики

Определенным набором качеств обладает перфоратор «Макита 2450». Характеристики, представленные производителем в инструкции, следующие.

Вес инструмента составляет всего 2,4 кг. Крепления буров осуществляет система SDS+. Перфоратор предназначен для осуществления дробления, сверления и ударного сверления. У него предусмотрены три режима работы. Количество оборотов холостого хода равно 1100 в минуту, а максимальное число ударов — 4500 в минуту. Сила поступательного движения в максимуме равна 2,7 Дж. Максимальный диаметр сверления:

  • для дерева — 32 мм;
  • для металла — 13 мм;
  • для бетона — 24 мм;
  • для полой коронки — 54 мм.

Есть также дополнительные функции у перфоратора «Макита 2450». Характеристики выделяют наличие предохранительной муфты, реверса, блокировки кнопки включения, а также электронную регулировку частоты вращения.

Мощность сети питания равна 780 Вт. Длина кабеля составляет 4 м.

Советы

При должном уходе и периодической чистке инструмента срок его службы значительно увеличится. Нелишним будет соблюдение некоторых правил эксплуатации перфоратора, чтобы снизить риск возникновения неисправностей.

  • Перед началом использования осмотрите состояние прибора.
  • По завершении работы очистите аппарат от грязи. Можно воспользоваться воздушной струей, например, из пылесоса.
  • Если для работы с электрическим устройством понадобилась его транспортировка в холодный период года, перед использованием дайте ему отогреться (смазка должна оттаять).
  • Придерживайтесь норм эксплуатации, указанных в инструкции.
  • Храните инструмент в тепле, сухом помещении.
  • Не допускайте попадания влаги, а также конденсата из воздуха.
  • Если аппарат долго не используется, хранить его лучше в полиэтилене и картонной коробке.

О том, как устранить неполадки в перфораторе Makita – следующее видео.

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

  • заполнение грязью, пылью, влагой;
  • смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
  • спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
  • большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
  • частое переключение режимов со временем приводит к облому кнопки переключателя.

Советы

При правильном уходе и периодической чистке инструмента его срок службы значительно увеличится. Не соблюдайте определенные правила работы перфоратора, чтобы снизить риск неисправности.

  • Проверьте состояние устройства перед использованием.
  • Когда закончите, очистите машину от грязи. Вы можете использовать поток воздуха, например, из пылесоса.
  • Если вам необходимо перевозить его в холодное время года для работы с электрическим прибором, дайте ему прогреться перед использованием (масло должно растаять).
  • Следуйте инструкциям по эксплуатации в инструкциях.
  • Храните продукт в теплом, сухом месте.
  • Избегайте попадания влаги и конденсата из воздуха.
  • Если устройство не используется в течение длительного времени, лучше хранить его в полиэтиленовой и картонной коробке.

Узнайте, как устранить инъекцию Makita. Следующее видео.

Источник

Дефекты и неисправности перфоратора

Чтобы разобраться с дефектами и неисправностями электроинструментов данного типа, наша команда рассмотрела несколько популярных брендов и определила причины наиболее распространенных поломок:

  • Повышенный износ рабочего элемента;
  • Появление трещин на ручке и корпусе;
  • У аккумуляторных моделей батареи недолговечны;
  • Частые перегибы провода у электрических моделей;
  • Неполадки ударного механизма и его взаимодействия с обычным;
  • Недолговечность подшипников, патрона, деталей с зубьями, предохранительной муфты.

Почему нагревается перфоратор

Чаще всего причиной этому является продолжительность времени работы и большие нагрузки на инструмент. Двигатель взаимодействует с рабочими узлами, в результате чего может возникать перегрев. При его появлении – отключите инструмент, дайте ему время остыть – не менее получаса.

Если перфоратор долбит, но не сверлит

  • Коническая пружина держит муфту, в случае ее ослабления может возникнуть проблема;
  • Стопорный ролик перестал фиксировать большую шестерню вала;
  • Перестает работать фиксатор инструмента в стволе.

В этом случае достаточно заменить или подтянуть проблемные запчасти, произвести запуск в щадящем режиме.

Важно! В момент замены на место старого устанавливайте идентичный новый аналог.

Запах из перфоратора

Сторонние запахи могут возникать в момент перегрева или повышенной нагрузки, на которую не рассчитана модель. Если же он новый или только из ремонта – скорее всего, детали попросту не притерлись, и потребуется время на этот процесс.

Перфоратор не работает

  • Короткое замыкание, которое привело к сгоранию ротора или статора;
  • Полный износ угольных электрощеток;
  • Держатели щеток ослабли и не держат их;
  • Выгорели ламели на коллекторе;
  • Оборвалась обмотка на роторе или статоре;
  • Поломка аккумулятора;
  • Перегнут шнур подключения к сети.

Обмотку можно произвести в домашних условиях. Если вы беретесь заменять щетки, покупайте сразу две, независимо от того, испорчена одна или обе. При возникновении короткого замыкания замените сгоревшие детали на исправные. Если проблемы заключаются в проводе или аккумуляторе – купите новые и смонтируйте их на место старых.

Из перфоратора течет масло

Утечка – прямой показатель износа некоторых деталей внутри механизма. Раскрутите модель и сделайте диагностику, произведите замену смазки при необходимости.

Не работает реверс

Причиной является поломка кнопки переключения режимов. Разберите заднюю панель и, при необходимости, осуществите замену контактов.

Как отремонтировать перфоратор Makita HR 2450, если пропал ударный режим

Вот пример правильного нанесения смазки на вращающиеся поверхности.

А вот еще пример щедрого смазывания механического блока.

Так тоже допускается наносить смазку. Кашу маслом не испортишь!

Смазанный механический блок надо обязательно закрыть пластмассовым корпусом поз.14 черного цвета. Наложив корпус сверху на узел, придавите корпус до полной фиксации узла в нем. Отсталость вставить четыре болта поз.10 в корпус и закрутить.

Теперь пришла очередь присоединения к механической части ротора электродвигателя.

Косозубая шестерня ротора плотно вставляется в корпус механического блока и прижимается.

Остается вставить четыре самонарезных винта м4×60 поз.57. и закрутить их в корпус электроблока.

Признаки подделки

По причине большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К сложившейся ситуации относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала. блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR two thousand four hundred fifty указана для производителя Япония, это ненастоящий инструмент. На оригинале написано: “Made in P.R.C.”, т. е. “сделано в Китае”.

“Макита 2450” содержит обрезиненную ручку, на занят> указан серийный номер. остается детали чемоданчика также изготавливаются содержать кто собственное> мастерство обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом что необходимо отказаться от покупки такого инструмента.

Принцип разборки перфоратора

Ремонт любого устройства начинается с аккуратной и внимательной разборки агрегата. Если конструкция прибора изучена плохо, лучше каждый этап разборки фотографировать, чтобы в дальнейшем было легче провести процесс обратной сборки элемента.

Устранение почти любой неисправности перфоратора подразумевает его частичную или полную разборку. Исключение составляет только повреждение электрической вилки агрегата. В связи с тем, что почти все модели перфораторов конструктивно устроены одинаково, процесс разборки их производится по аналогичной схеме.

Ремонт патрона перфоратора своими руками начинается после его снятия с самого агрегата. Разбирается патрон при помощи плоской отвёртки после удаления рабочего приспособления. Когда сверло, долото или бур застряли в патроне, достать их порой бывает непросто. Если приспособление заклинило, то нужно добавить несколько капель смазки внутрь и резиновым молотком аккуратно обстучать патрон. После нескольких минут паузы повторная попытка извлечь инструмент окажется удачной. Далее следует разобрать патрон:

  1. Необходимо потянуть пластиковую юбку вниз.
  2. При помощи отвёртки подцепить и снять защитный пыльник из резины.
  3. Аккуратно разжать и вынуть стопорное кольцо, расположенное за пыльником.
  4. Затем извлечь пластиковый пыльник, стопорные пластины, пружину и шарики.
  5. Все снятые детали нужно зачистить от мусора и старой смазки.

Разбираем редуктор

Чтобы добраться до механической части, потребуется снять пластмассовый корпус.

Порядок разборки механической части перфоратора Макита Вначале снимается защитный пластмассовый корпус черного цвета. Корпус снимается после того, как вы выкрутите четыре винта, крепящих корпус с торца. Надавив на торец вала вы выдавите редуктор из корпуса.

Сняв корпус, надо отделить ротор от редуктора. Редуктором называется общая механическая часть. Отделяется ротор от механической части(редуктора) просто. Правой рукой надо зажать редуктор, ротор зажать левой. Покачивая, потяните обе части в противоположные стороны. Ротор держится в редукторе за счет трения косозубых шестеренок. Основные неисправности перфоратора Макита происходят в механической части инструмента.

Самая характерная неисправность для механической части, выход из строя ударного механизма.

Разборка ударного механизма Ударный механизм собран на внутреннем корпусе и состоит из вала редуктора и промежуточного вала. Вращательное движение передается через косозубые шестерни на промежуточный вал.

Вал редуктора представляет собой полый ствол, в котором свободно перемещается цилиндр.

Насаженная на промежуточный вал малая прямозубая шестерня передает вращение на большую прямозубую шестерню вала редуктора, в котором смонтирован ударный механизм. А поступательные движения на вал редуктора ударного механизма одновременно передаются за счет передачи от подшипника качения промежуточного вала к цилиндру, перемещающемуся в стволе редуктора.

Переходим к разборке промежуточного вала.

Разборка промежуточного вала

На вал поз.40 насажены косозубая шестерня поз.42, на которую передается вращение от шестерни ротора, подшипник качения 608zz поз.41, который передает поступательное движение на шарнир поз.34 поршня поз.32

С другой стороны вала устанавливается муфта сцепления поз.39, прямозубая шестерня 10 поз.80, компрессионная пружина поз.38, стопорное кольцо S-7 поз.37, подшипник 606zz поз.36 Особое внимание следует обращать на состояние подшипников качения. В перфораторе установлены импортные подшипники. Допускается установка отечественных подшипников

Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019

Допускается установка отечественных подшипников. Подшипник 606zz можно заменить на 80016, подшипник 609zz меняется на 80019.

Переходим к разборке вала ударного механика

Разборка вала ударного механизма

Разборка ствола перфоратора Макита 2470 представляет собой простой процесс, если использовать схему устройства перфоратора Макита. Вал представляет собой ствол поз.21, в котором собран ударный механизм. На ствол крепится шестеренка поз.19, которая придавливается пружиной поз.18, через шайбу поз.17 и фиксируется стопорным кольцом поз.16.

В стволе перемещается цилиндр поз.32, воздействуя на боек поз24. С обратной стороны бойка закреплено металлическое кольцо поз.27, передающее удар на бур. А когда требуется замена ствола перфоратора?

Чаще всего из строя выходит металлическое кольцо.

Боек

Цилиндр с ударником

С разборкой мы разобрались. Меняем детали на исправные и готовимся собирать. Более подробно о смазке и сборки перфоратора.

Диагностика электрических неисправностей перфоратора

Перед проверкой рекомендуется собрать очень простой прибор, который поможет в работе. Это обычный тестер, который в народе называют «Аркашкой». При помощи него можно проверить целостность проводов и работоспособность выключателя.

Необходимо взять светодиод или лампочку от карманного фонарика и соединить один контакт кусочком провода с любым полюсом пальчиковой батарейки. К другому полюсу присоединяется еще кусок провода с зачищенным концом. Такой же третий провод цепляется на контакт светодиода. Если в проверяемой цепи есть разрыв, то лампочка загораться не будет.

Сначала проверяется сетевой провод. Для этого его вилку замыкают на выключатель. При исправном шнуре светодиод должен загореться. Затем таким же образом прозванивают все провода, идущие от выключателя на статор и электродвигатель.

Видео описание

Видео покажет, как проверить электрическую часть перфоратора Макита:

Коротко о главном

Полный демонтаж перфоратора Макита требуется в исключительных случаях. Обычно проводят переборку либо механической части инструмента, либо электрической. В зависимости от выявленной неисправности.

Разборку механической части перфоратора начинают со стороны его патрона. Таким образом можно добраться до редуктора и проверить работоспособность его узлов. А заодно и разобрать захват для бура, если в его деятельности замечены сбои.

Своевременный ремонт перфоратора: как правильно разобрать перфоратор Макита?

Вы доберетесь до стального шарика диаметром 7 мм поз.20.

Теперь можно снять корпус механической части Он черного цвета. При помощи шуруповерта открутите четыре шурупа в торце корпуса.

Зажав правой рукой черный корпус, надавите большим пальцем на торец вала, с которого разобрали патрон. Пластмассовый корпус легко снимется.

Дальше надо снять вал редуктора.

Чтобы отсоединить механическую часть от электрической, надо предварительно вынуть электрощетки.Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

Проверив, что электрощетки отсоединены от ламелей ротор, подденьте отверткой металлический корпус перфоратора на границе зеленого пластикового корпуса.

Теперь переходим к отсоединению ротора от механической части перфоратора. Ротор держится в механической части за счет косозубых шестерен редуктора. Если вы возьмете в одну руку корпус ротора, а в другую корпус механической части и потяните в разные стороны, покачивая, вы разъедините эти два узла.

Получится вот такой узел в старой смазке. Дальше открутите при помощи шестигранника два болта М4×12, поз 43., арт.266273-7 с внутренней шестигранной головкой. Вытащите вал с промежуточной прямозубой шестерней 10 поз.80, арт.226399-7.

из внутреннего корпуса поз.49, арт.153687-8. Очистите детали от старой смазки.

Получится вот такая гора чистых деталей. А теперь тщательно просматривайте детали, резиновые кольца сразу выбрасывайте, подобрав новые.

Бракованные детали замените на новые.

Механические неисправности перфораторов makita 2450 и makita 2470

К частым механическим неисправностям перфораторов макита относятся:

  • разрушение быстроразъемного патрона;
  • выход из строя подшипников;
  • поломка ударного механизма;
  • износ ствола перфоратора;
  • износ резинок бойка и ударника;
  • поломка шестеренок.

Ремонт патрона перфоратора производится для замены пыльника и резинового кольца, а также конической пружины и стального шарика, обеспечивающего зажим рабочего инструмента (бура). На это указывает то, что рабочий инструмент? а именно бур, плохо удерживается в патроне.

Основная причина – износ стального шарика 7.0 поз.20, арт. 216022-2. Износ шарика происходит от загрязнения канала ствола патрона вследствие попадания внутрь пыли и грязи.

Общий вид и устройство патрона перфоратора макита изображен на фото ниже.

Ремонт патрона перфоратора makita 2450 своими руками произвести несложно. Патрон надо разобрать, освободить от старой смазки, выбросить резиновые детали, заменить дефектные.

Более сложные неисправности требуют знания устройства механической части перфоратора  Макита 2450.

Определив характер неисправности перфоратора Макита, приступайте к разборке механической части, называемой редуктором.

Разберите механическую часть согласно прилагаемому видео. Освободите ее от старой смазки. Внимательно осмотрите все детали, их целостность, уровень износа. Все резинотехнические изделия при любой разборке требуют замены.

Рассмотрим ремонт ствола перфоратора. Разберем механизм полностью. Видео разборки, смазки и сборки перфоратора Макита

Ремонт частей ствола перфоратора Макита 2450

Помните! В нижней части корпуса ротор держится электрическими щетками, которые надо обязательно вынуть.

На следующем этапе из вынутого механизма надо отсоединить ротор. Ротор отсоединяется от механизма просто, вытаскиванием, поскольку держится за счет трения двух косозубых шестеренок.

Получился вот такой грязный узел.

Теперь надо отделить вал ударного механизма.

Чаще всего изнашиваются резиновые кольца, боек поз. 24, компрессорная пружина поз.18. и детали цилиндра. Вот как изнашиваются и разрушаются детали ствола при неправильной эксплуатации инструмента.

Рассмотрим самую сложную неисправность – выход из строя ударного механизма. Характерными признаками выхода из строя ударного механизма является отсутствие удара и неприятный шум работающего перфоратора в режиме «Удар».

Такая неисправность характерна для тех перфораторов, которые в процессе эксплуатации сильно придавливались к обрабатываемой поверхности.

Разобрав редуктор, удаляем обломки и куски посторонних предметов. Находим неисправную деталь и все очищаем от старой смазки.

Очень часто разрушается боек поз.24, арт. 324396-8, входящий в состав ствола. металлическое кольцо поз.27. арт. 324216-6.

Отбракуйте поврежденные детали, замените на новые, покройте тонким слоем смазки. Детали готовы к сборке. Но об этом в следующей статье.

Успехов вам!

Ремонт

«Макита 2450» своими руками ремонтируется при наличии определенных знаний и навыков. Технология осмотра и замены деталей модели HR 2450 довольно несложная. Она предполагает совершение разборки инструмента, после чего удаляется вся старая смазка, пыль, грязь. Поврежденные узлы заменяются новыми. Затем все детали перфоратора собираются воедино. Необходимо ознакомиться с каждым пунктом таких работ. Они могут производиться в области патрона, переключателя режимов, корпуса перфоратора.

Для проведения ремонта сначала снимают патрон, потом переключатель скоростей. После этого выполняют ремонт внутри корпуса. Производится замена смазки и изношенных резиновых элементов.

Причины поломок

Даже очень хорошие по качеству аппараты при долгой эксплуатации выходят из строя, изнашиваются, нуждаются в замене различных запчастей. Прежде чем начать ремонт, нужно провести полный осмотр устройства, а также понять причины поломки.

Представим несколько вариантов часто встречающихся проблем:

  • заполнение грязью, пылью, влагой;

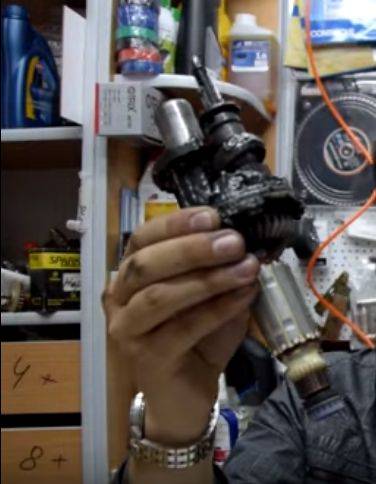

  • смазка внутри аппарата при долгой эксплуатации твердеет, соответственно он уже не работает по назначению;
  • спустя время инструмент начинает издавать излишний шум, что говорит о том, что требуется ремонт;
  • большие нагрузки, долгое пользование в строительных нуждах, перегрев, изнутри исходит неприятный запах;
  • частое переключение режимов со временем приводит к облому кнопки переключателя.

Процедура замены патрона

Самые частые поломки, требующие замены узла – если заклинило патрон у перфоратора Макита, Black&Decker, Ryobi или любого иного, либо же если не удается зафиксировать оснастку при ее установке или в процессе работы. Большинство моделей укомплектовано патронами, имеющими резьбовое соединение со шпинделем. Для их демонтажа и монтажа необходим минимальный набор инструмента: отвертка с плоским жалом, рожковый ключ, молоток.

Благодаря конструкционной аналогичности замена патрона на перфораторе Bosch (Бош), Макита или Интерскол выполняется по единому алгоритму:

  • открыв патрон, выкручивают фиксирующий винт – постукивание молотком по его головке поможет при возникновении сложностей;
  • зажав патрон в ключе, прокручивают шпиндель и снимают неисправный патрон;
  • наворачивают новый узел до упора и фиксируют стопорным винтом.

Избавить себя от поиска нового патрона и усилий по его замене вы сможете, обратившись в сервисный – мы решим эту задачу качественно, предельно быстро и по доступной цене.

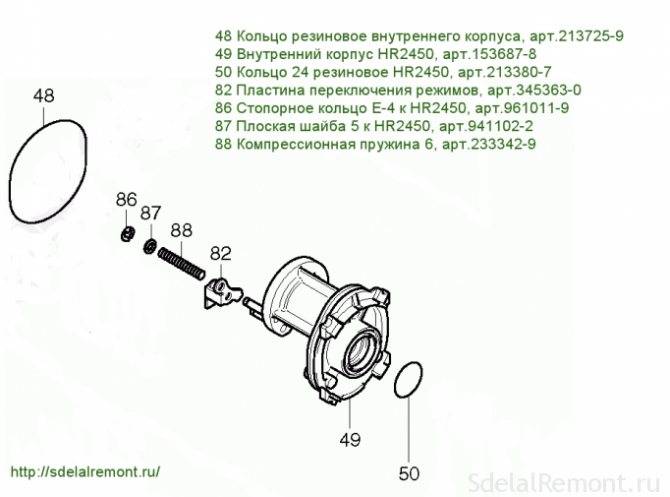

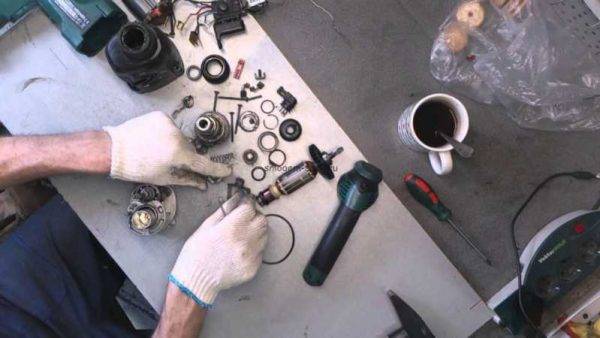

Из-за попадания пыли, грязи и влаги внутренняя смазка со временем становится твердой и не выполняет своего предназначения. Перфоратор начинает работать с посторонним шумом. Приступая к ремонту перфоратора, обязательно ознакомьтесь с прилагаемой инструкцией по разборке, смазке, сборке узлов перфоратора Makita 2450, 2470. Схема перфоратора Макита 2450 и 2470 поможет правильно произвести разборку неисправных узлов, найти дефектные детали. А также расскажем как разобрать перфоратор Макита 2450.

Разборка перфоратора Макита 2470 начинается со снятия ручки переключателя режимов.

Установка рычага переключателя режимов

Переключатель режимов предназначен для перевода муфты сцепления поз.39 в различные положения и передачи поступательного движения на вал ударного механизма через подшипник качения поз.41 к цилиндру поз.32.

READ Надо Ли Смазывать Бур Перфоратора

Сборка рычага переключателя режимов перфоратора Makita 2450

На ось внутреннего корпуса необходимо надеть рычаг переключателя режимов поз.82, сверху поддавливающую пружину поз.88, задавить плоской шайбой поз.87. Установить стопорное кольцо поз.86. и зафиксировать. Стопорное кольцо необходимо обязательно тщательно зафиксировать. Поворачивая промежуточный вал, необходимо тщательно проверить правильную работу и свободный ход цилиндра в корпусе. Это необходимо сделать сейчас, чтобы не выяснилось по окончанию сборки, что узел собран неправильно.

Устранение неполадок

Компания Макита выпускает инструменты, отличающиеся большой надежностью. Однако в некоторых случаях возникают проблемы, поэтому необходимо знать, как с ним справиться:

  • Не крутит патрон. Подобная ситуация возможна в случае повреждений в двигателе или моторе. Потребуется разобрать изделие и тщательно его осмотреть. Иногда причинами могут стать поломка кнопки пуска или замыкание катушек.
  • Не держит бур в патроне. В большинстве случаев проблема кроется в старых деталях либо испорченном патроне. Рекомендуется разобрать устройство и поискать решение проблемы. Иногда достаточно заменить некоторые детали на новые.
  • Замена якоря. В данном случае процедура проводится в несколько этапов. Сначала открывают крышку сзади, удаляют щетки, отсоединяют корпус редуктора. Вычистив детали от загрязнений, заменяют якорь на новый, после чего надевают амортизаторы из резины и новую воздухозаборную пластинку. Собирают перфоратор.
  • Инструмент не долбит. Часто причиной становится поломка плавающего подшипника либо раскол бойка. В обоих случаях потребуется замена деталей.
  • Замена кнопки пуска. Поломка кнопки пуска требует ее замены. Для этого придется разобрать устройство — убрать крышку, отключить контакты, удалить старую кнопку и заменить ее новым элементом. Затем собрать все в обратном порядке.
  • Перегрев при использовании. Подобная ситуация возникает при неправильном применении прибора. При возникновении неприятных запахов рекомендуется разобрать устройство и все проверить.

При необходимости детали заменяют на новые

Признаки подделки

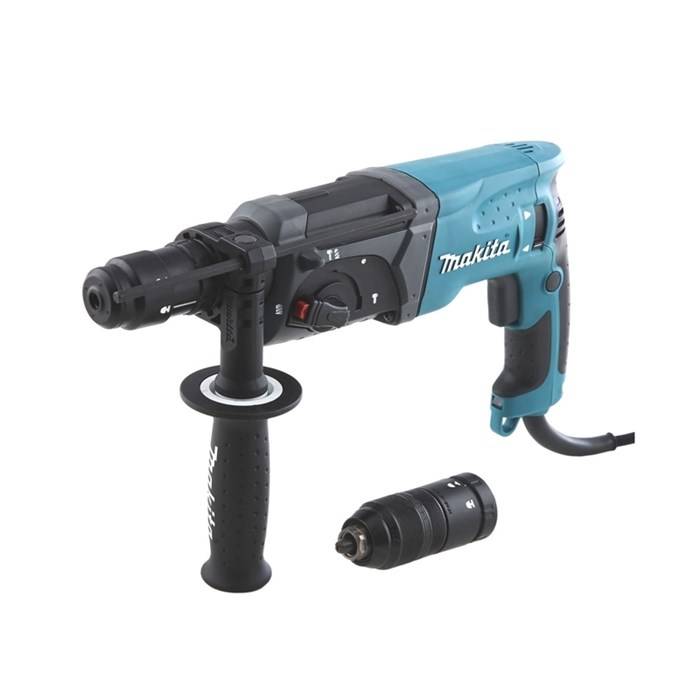

Из-за большой популярности представленного оборудования нередки случаи его подделки. Существуют характерные особенности, которые определяют ненастоящий перфоратор HR 2450. К ним относится короткий шнур (около 0,5 м). Буквы на черных застежках чемодана у подделки матовые, а у оригинала — блестящие.

На фото перфоратора в инструкции у настоящего изделия фон светло-серый, почти белый. У копии будет темный, глухой цвет заднего плана изображения.

Если на чемоданчике модели HR 2450 указана в качестве производителя Япония, это ненастоящий инструмент. На оригинале написано: «Made in P.R.C.», т. е. «сделано в Китае».

«Макита 2450» включает в себя обрезиненную ручку, на которой указан серийный номер. Все детали чемоданчика также должны содержать каждый свое обозначение. У подделки ручка выполнена не из резины, а из пластмассы. Это также должно стать сигналом о необходимости отказаться от покупки такого инструмента.

Порядок сборка перфоратора Макита 2450

Сборка ударного механизма

А как собрать ударный механизм перфоратора Макита? Ударный механизм собирается из двух узлов: вала ствола с прямозубой шестеренкой и промежуточного вала с подшипником качения.

А). На ствол поз.21 надевается прямозубая шестерня поз.19 и прижимается компрессионной пружиной поз.18. Для фиксации пружина прижимается шайбой 30 поз.17 и закрепляется стопорным кольцом 28 поз.16.

Б). Для сборки бойка надо надеть кольцо 9 поз.25 на вал бойка, натянуть резиновое кольцо поз.26, придавить металлическим кольцом поз.27.

Теперь переходим к противоположной стороне ствола поз.21. С другой стороны внутреннюю поверхность ствола надо смазать смазкой и вставить внутрь собранный ударник поз.24.

Сборка промежуточного вала и поршня

Сборка узла промежуточного вала

Для сборки промежуточного вала надо подшипник качения поз.41 надеть на вал поз.40 зубьями к шлицам вала, на шлицы вала надеть муфту поз.39.

Передача поступательного движения

С противоположной стороны вала надевается косозубая шестерня 26 поз.42., плоская шайба 8 поз.45, подшипник 608zz поз.46 и стопорное кольцо 8 поз.47. Промежуточный вал собран.

Сборка узла редуктора

Монтаж блока редуктора производится на внутреннем корпусе поз.49.

Внутренний корпус

Кстати, имеются случаи, когда оси выскакивают из внутреннего алюминиевого корпуса. В корпус обе оси запрессовываются.

В корпус поз.49 вставляется собранный промежуточный вал, рычаг подшипника качения которого, должен попасть в отверстие шарнира цилиндра.

При этом рычаг подшипника качения поз.41 промежуточного вала должен попасть в шарнир цилиндра поз.32, а нижний подшипник промежуточного вала в гнездо в корпусе. Эту процедуру обычно выполняют путем покачивания конструкции до полного попадания деталей в указанные места.

Стоит ли ремонтировать перфоратор своими руками или лучше отдать в сервис

Стоит ли самостоятельно отремонтировать устройство или обратиться в сервисный центр? Этот вопрос интересует многих людей. При желании можно легко справиться с проблемами в домашних условиях, заменив при этом необходимые детали. Не всегда специалисты сервиса исправят ошибку быстро, а заплатить придется немало.

В некоторых случаях в сервисах проводят замену только на лицензионные детали, которые также стоят немало, поэтому придется «раскошелится». Лучше всего изначально самостоятельно проверить прибор полностью, и только в случае невозможности сделать все своими руками, посетить сервисный центр.

Перфоратор Макита — отличное устройство для работы в домашних условиях. При необходимости можно самостоятельно справиться с возникающими проблемами, разбирать его и заменить необходимые детали.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
