Как выбрать модель газового паяльника?
Компактность и энергонезависимость устройства позволяет успешно соединять различные детали, расположенные в труднодоступных местах, либо вдали от электросети. Газовые паяльники хороши тогда, когда к качеству соединения не предъявляется особых требований, зато само соединение необходимо произвести быстро. Ближайшие конкуренты – электропаяльники на батареях, в частности, Pro’sKit SI-B162 – не могут обеспечивать нагрев паяных деталей до температур, превышающих 400ºС, а ёмкости элементов хватает лишь для непродолжительной, точечной пайки. Низким электропотреблением отличаются и импульсные паяльники, но их беспроводные варианты промышленностью не выпускаются, а применяемое импульсное напряжение вынуждает соблюдать особые правила техники безопасности.
Основным критерием выбора считается максимальная температура на наконечнике, и возможности её изменения. Для качественных газовых паяльников диапазон регулировки должен находиться в пределах 200…2000ºС, что позволяет работать как с различными припоями, так и с ювелирными изделиями. При необходимости создания более высоких температур (около 2000ºС), следует ориентироваться на профессиональные модели, например, BernzOmatic JT 539 Т-E ТУРБО.
Если паяльник приобретается для многоцелевого применения, то наличие регулятора пламени обязательно. Например, газовый паяльник Kemper 10500 предназначается только для тонких работ (микросхемы, мелкие украшения), а потому даёт остронаправленную струю пламени. При необходимости дополнить набор насадок желательно приобретать аксессуары от того же производителя.
При работе газовым паяльником в полевых условиях в отзывах часто упоминается факт затухания пламени от сильного порыва ветра. В таких ситуациях рекомендуется разжечь открытый огонь, а затем, при разогреве катализатора перейти на так называемое конвективное пламя. Газовые паяльники, предусматривающие каталитическое горение, имеют эксплуатационное преимущество.
Среди востребованных моделей – размерная линейка Dayrex (паяльники комплектуются зажимными губками), Ersa Independent (газовые паяльники немецкого производства, предназначенные для использования профессионалами). Цена на рассмотренные модели различны: от 2500…3500 руб. за изделия от Dremel, до 10000…12000 руб. за газовые паяльники Kemper или Ersa.
Захваты для монтажа лестничного марша. Как выбрать и использовать?
Монтажно-тяговый механизм. Средство от безвыходных ситуаций
Замена пьезоэлемента Dremel Versatip 2000

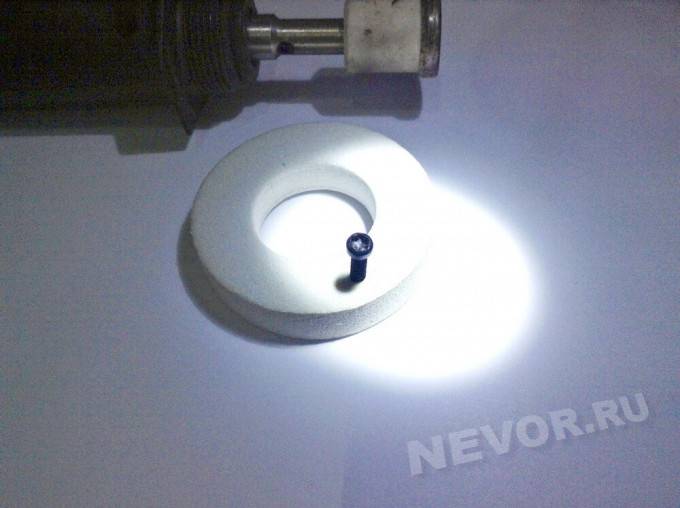

Для замены пьезоэлемента Dremel Versatip нужно открутить четыре болта пластиковой части корпуса. Нужны биты звезда , но и обычная отвёртка сгодится, если размер подобрать.
На баллоне есть специальная металлическая выемка, которая плотно входит в пазы пластиковой части корпуса, поэтому снимать нужно без фанатизма. Снимать нужно ту часть, которая без фиксатора и регулировки. Пьезоэлемент стандартный, подойдёт от любой одноразовой зажигалки, которую можно без проблем купить на кассе почти в любом магазине.

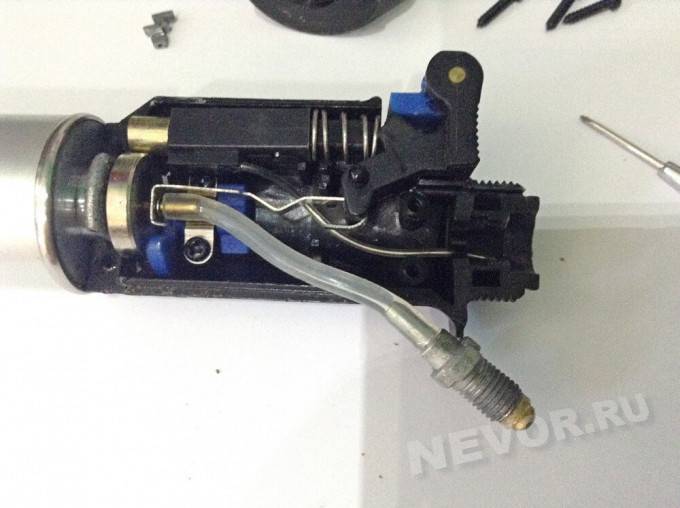

Ниже паяльник в разобранном виде до и после ремонта. Детали по номерам:
- Кран регулировки подачи газа. Одновременно выполняет роль передающего контакта заряда от пьезоэлемента к соплу.
- Пьезоэлемент от зажигалки с напаянным (удлинённым) проводом.
- Металлический элемент, участвующий в передаче заряда от пьезоэлемента.
- Металлический пруток, участвующий в передаче заряда от пьезоэлемента. Контактирует с металлической огнезащитой горелки.
- Металлическая скоба, открывающая подачу газа и передающая заряд с пьезоэлемента.
- Сопло, в паз крепления которого подводится второй контакт пьезоэлемента.
- Горелка с керамическим изолятором.
- Кольцо, на которое подаётся заряд с пьезоэлемента. На кольце есть усик, с которого пробивает искру в камеру с газом.
Как видите, инженеры Dremel намудрили и передача заряда с пьезоэлемента происходит через несколько последовательно контактирующих металлических частей. Поначалу мне этот способ показался слишком мудрёным и я напаял второй проводник на пьезоэлемент. Но оказалось, что всё это хрупко и дёшево. Поэтому при напайке пластик пьезоэлемента поплавился даже от кратковременного нагрева и решено было оставить заводское решение.
Удаляем кнопку, пьезоэлемент, пружину, пруток. Меняем пьезоэлемент, собираем всё в обратной последовательности.
Место пайки проводника пьезоэлемента обязательно качественно изолируйте, иначе искра будет пробивать не там где нужно. Dremel Versatip 2000 после замены пьезоэлемента выглядит так:
Теперь поговорим про замену катализатора.
ТОП-5 лучших газовых паяльников
Лучший газовый паяльник для профессионалов
Dremel Versatip F0132000JC
Dremel Versatip F0132000JC ценой около 3500 рублей. Паяльник этой модели оснащен 6 насадками и подходит для осуществления таких операций как расплавление, запаивание, выжигание, удаление термоусадка и горячая резка. Благодаря большой скорости нагрева, а также быстрой перезарядки прибор всегда готов к работе. В числе дополнительных функций – блокиратор от детей, пъезоподжиг и регулятор уровня карандашного пламени. В комплекте идет жесткий чемодан для хранения инструмента. Из минусов – быстрое перегорание катализатора, малая инерция жала.
Лучший стационарный газовый паяльник
Dremel Versaflame F0132200JC
Dremel Versaflame F0132200JC – лучшая многофункциональная стационарная модель паяльника. Она стоит около 3500 рублей и подходит для использования как в мастерских, так и в домашних условиях. Резервуар инструмента заполняется сжиженным бутаном. В комплекте с устройством имеется съемная ножка. При максимальной нагрузке паяльник может беспрерывно работать в течение 70-75 минут. Он оснащен механизмом для блокировки пламени, регулятором его уровня и пъезоэлементом. Недостаток модели — невозможность работы при низких температурах.
Лучшие бюджетные газовые паяльники
TDM-Electric Алмаз SQ1025-0102
TDM-Electric Алмаз SQ1025-0102 – недорогой паяльник ценой около 1000 рублей, к преимуществам которого относится: наличие трех видов наконечников из нержавеющей стали (фен, резак и жало), быстрый разогрев, большой диапазон рабочих температур (450-1300°С), нескользящая текстура поверхности корпуса. На упаковке имеется полезная информация о безопасных приемах работы. Из недостатков — запуск с помощью внешних источников огня, отсутствие возможности регулирования уровня пламени.
A-HOT AH-063
A-HOT AH-063 – лучший бюджетный паяльник с функцией пьезоподжига для точечных работ с таким материалами как дерево, пластик или металл. Стоит аппарат около 1300 рублей. На корпусе инструмента имеется кнопка фиксации тонкого карандашного пламени и регулятор его интенсивности. Топливом для работы паяльника служит газ бутан. Максимальная температура нагрева – 1200°С, длина жала – 15 мм. Недостатком устройства является отсутствие дополнительных насадок.
DAYREX 626553
DAYREX 626553 – удобный инструмент ценой около 3800 рублей, с помощью которого можно осуществлять авторемонтные и ювелирные работы, сварку, пайку, горячую резку и термоусадку. Заправленный паяльник может работать в течение 1-1,5 часов. Запуск устройства производится с помощью пьезоэлемента. Тип пламени – карандашное. Помимо набора насадок в комплекте имеется баллон с газом, гаечный ключ, припой, стенд, и губка для очистки насадок. Минус модели – частый перегрев жала.
Виды жала
Сменные жала паяльника, отличающиеся материалом, формой, покрытием и толщиной, способны рассеивать различную по величине мощность, что очень важно при выборе подходящего для работы изделия. Особое значение имеет материал и форма наконечника. По типу используемого при изготовлении материала все жала паяльников делятся на медные, и медные со стальным, никелевым или хромовым покрытием
По типу используемого при изготовлении материала все жала паяльников делятся на медные, и медные со стальным, никелевым или хромовым покрытием.
По форме наконечника – на заострённые, изогнутые, в виде конуса или со срезом. Изогнутым жалом удобно проводить демонтаж деталей с платы, снимать лишний припой.
От формы и материала наконечника зависят такие важные характеристики, как:
- теплопроводность, определяющая количество тепла, передаваемого паяльным жалом в рабочую зону;
- способность к накапливанию энергии на участке пайки, определяющая возможности качественного прогрева рабочей зоны;
- износостойкость и устойчивость используемого наконечника к окислению.
Наиболее подходящий для жала паяльника материал – это, конечно же, чистая медь, а также известные сплавы, изготавливаемые на её основе. С точки зрения теплопроводности медное съёмное жало намного предпочтительнее, чем стальное.
Однако и оно не лишено определённых недостатков, проявляющихся в низкой износостойкости материала и его подверженности коррозии. Поэтому на него наносят стальное или никелевое покрытие, при этом теплопроводность изделия меняется.
Подстраиваясь под потребности рынка, многие производители освоили выпуск широкого ассортимента наконечников, так что приобрести подходящий стержень для паяльника не составляет особого труда.
Помимо рассмотренных выше технических характеристик и свойств паяльных наконечников большое значение также придаётся такому параметру, как их размеры.
Газовые паяльники
— паяльники, использующие для нагрева газовое пламя. По умолчанию работают бесконтактным способом, но при наличии насадки-жала могут использоваться и для контактной пайки. Газовая горелка обеспечивает очень высокие рабочие температуры — выше 1000 °С. Кроме того, инструмент получается совершенно независимым от розеток, мощность его (в отличие от аккумуляторного) может быть весьма высокой, к тому же большинство моделей способны безопасно работать даже под дождём. Благодаря этому газовые паяльники бывают незаменимы при работах вне помещений (например, пайке антенного кабеля на крыше). Их главный недостаток — дополнительная сложность в использовании.
Как научиться владеть паяльником?
Очень просто: минимум знаний, все держится на практике, небольшое количество материалов и главное – тот или иной паяльник.
Выше мы назвали один параметр этих ручных инструментов (мощность). Он важен для понимания:
- Что паять.
- Как быстрее работать.
Чем мощнее паяльник, тем толще его медное жало, тем медленнее оно разогревается, но и дольше держит режим пайки после отключения от сети или паяльной лампы.
Как выбрать фазометр — обзор, назначение, принцип действия, область применения + инструкция по применению с фото
Как сделать трансформатор своими руками — пошаговая инструкция, схема, чертежи, список материалов + фото готового самодельного трансформатора
Какой детектор скрытой проводки лучше? ТОП-10 лучших производителей с фото и описанием
Но они не годятся для пайки небольших электродеталей, тонких проводов, как разогреватели меньшей мощности.
Есть также паяльники, и они не последние в этой линейке, мгновенного нагрева жала и быстрого охлаждения после точечной пайки радио-и электросхем – электроимпульсные. Ими соединяют метизделия в различных бытовых мастерских.
Процесс несложный. Если у вас есть обычные плоскогубцы и кусачки, пинцет с тонкими и широкими (до 1 см) лапками, то вам остаётся приобрести или достать из кладовки три специфические вещи:
- паяльник;
- материал пайки (припой) – чаще сплав свинца и олова;
- антиокислитель и обезжириватель (флюс).
К этому добавим минимум общих знаний по материалам для пайки.
Особенности насадок
Газовый паяльник функционирует только благодаря небольшим деталям, которые насаживаются на сопло. В стандартных вариантах не предусмотрено наличие вспомогательных насадок, поэтому там присутствует обычное жало. Однако большая часть моделей поддерживает работу с несколькими типами форм, которые подойдут для творчества или быстрого спаивания элементов. Так встречаются:
- Насадки с изображением, что упрощает нанесение красивого рисунка на материал;
- С круглым жалом;
- Насадка в виде ножа используется для быстрого раскроя пластиковых деталей;
- Скошенный наконечник;
- Острое жало.
Как работает газовый паяльник?
Как и конструкция устройства, так и принцип его работы не отличаются особой сложностью. В специальном резервуаре находится газ, который под давлением выходит наружу. Поток пламени ограничивается регулятором. Такую модель можно использовать в качестве обыкновенной газовой горелки. А интенсивность пламени необходимо регулировать в зависимости от того, какой тип работ планируется выполнить. Процесс воспламенения газа может активироваться как с помощью внешних источников (зажигалок, спичек), так и с помощью пьезоподжига. Безусловно, модели, оснащенные пьезоподжигом, обладают особым преимуществом. Их можно использовать в любом месте и в любое время, не опасаясь, что в кармане не окажется спичек или зажигалки.
Использование открытого пламени ограничено достаточно скудным перечнем работ. Поэтому производители оснащают газовые паяльники специальными катализаторами, которые внешне напоминают обыкновенные керамические сетки с платиновым покрытием. Основная задача катализатора – сделать так, чтобы пламя не вырывалось из сопла паяльника, а равномерно распределялось по всей поверхности сетки и нагревало жало.
Важно! Керамика – очень хрупкий материал. Старайтесь аккуратно обращаться с газовыми паяльниками, чтобы не повредить целостность керамического катализатора. Если вы умеете обращаться с различным оборудованием, рекомендуется заменить керамическую деталь на катализатор из нихромовой нити
Если вы умеете обращаться с различным оборудованием, рекомендуется заменить керамическую деталь на катализатор из нихромовой нити.
Если систематизировать представленную выше информацию, то принцип работы устройства можно представить по следующему плану:
- Резервуар заполняется газом. Для этого можно использовать обычный газ, на котором работают зажигалки. Как правило, заправка оборудования занимает не более пяти секунд. Период работы устройства зависит от выбранной мастером мощности.
- Топливо направляется в сопло. Для контроля интенсивности подачи газа используется специальный вентиль. Он и определяет рабочую температуру устройства.
- С помощью спичек, кремня или пьезоподжига происходит воспламенение газа. Способ воспламенения топлива напрямую зависит от выбранной при покупке модели.
- Специальная кнопка-регулятор, расположенная на корпусе оборудования, предназначена для регулирования требуемой длины пламени.
Безусловным преимуществом паяльника является простота и удобство работы с ним. Привести его в состояние готовности можно за считанные секунды.
Обратите внимание! Перед использованием газового паяльника внимательно изучите инструкцию, которая поставляется в комплекте с устройством
Модельный ряд газовых паяльников и технические характеристики
Газовый паяльник Dremel Versatip 2000 – одна из самых популярных и востребованных моделей в серии. Он служит как для обыкновенной, так и для высокотемпературной пайки, благодаря наличию специальных насадок. В комплекте их 6. Инструмент может устанавливаться на несколько температурных режимов. Он удобный в использовании. Для хранения всех материалов в комплекте поставляется жестяной кейс.
Технические характеристики газового паяльника Dremel 2000 Versatip:
- Тип воспламенения: пьезо.
- Время горения: 30 минут – 1 час.
- Габариты: 335 х 175 х 55 мм.
- Масса: 135 г.
Газовый паяльник Dremel Versatip 2200 – это безопасный инструмент для работы с открытым пламенем. Они идет с паяльной насадкой и катализатором. Это многофункциональный вариант в серии. Паяльник не отличается мобильностью, поэтому больше подходит для использования специалистами в собственной мастерской. Работает техника также на сжиженном бутане и быстро разогревается, но во многом отличается по внешнему виду от предыдущей модели:
- Тип воспламенения: пьезо.
- Время горения: 75 минут – 1,5 часа.
- Габариты: 295 х 180 х 55 мм.
- Температура: 1200 градусов Цельсия.
- Емкость для газа: 42 мл.
Dremel Versatip Xmas 2013 – газовый паяльник, основной специализацией которого стало тиснение. В комплекте идут специальные краски, пудра и карандаш. Это касается заготовок и прочих аксессуаров. Остальные функции тут также доступны. Модель уступает по мощности остальным аналогам, но для заложенных в нее целей применения этого вполне достаточно:
- Тип воспламенения: пьезо.
- Расход ресурсов: 12 г/час.
- Время горения: 30 минут – 1 час.
- Габариты: 287 х 179 х 67 мм.
- Масса: 135 г.
Dremel Versatip 2000 Hobby – это прямой аналог газового паяльника Dremel Versatip 2000, который обладает более простой комплектацией. Во многом параметры и рабочие характеристики данных моделей схожи:
- Тип воспламенения: пьезо.
- Время горения: 30 минут – 1 час.
- Габариты: 335 х 175 х 55 мм.
- Масса: 135 г.
Dremel VersaFlame – техника для безопасной работы с открытым пламенем. В комплекте идут катализатор и насадка для пайки. Модель обладает большим количеством функций. Газовая паяльная станция предназначена по большей части для стационарной работы. В качестве топлива используется сжиженный бутан. Модель быстро разогревается. Характеристики:
- Тип воспламенения: пьезо.
- Время горения: 75 минут – 1,5 часа.
- Габариты: 295 х 180 х 55 мм.
- Температура: 1200 градусов Цельсия.
- Масса: 227 г.
- Емкость для газа: 42 мл.
Инструкция по эксплуатации
Не разрешается применять устройство вблизи с предметами, которые легко воспламеняются. Использовать газовый паяльник следует только в помещениях с хорошей вентиляцией. Запрещается прикасаться к факелу и насадкам, так как высокая температура приведет к появлению ожога. Не стоит допускать ударов и падения, так как это может навредить паяльнику.
При необходимости замены жала нужно убедиться, что оно не находится под высокой температурой. Насадка легко снимается, а на ее место ставится другая, но делать это лучше при отключенном устройстве. Перед запуском нужно сначала пустить газ на несколько секунд, а затем поджечь его.
Заключение
Компания «Дремель» предлагает разнообразие паяльников для профессиональной деятельности. Несмотря на имеющиеся недостатки, они становятся наиболее оптимальным выбором для повседневных задач. При умелом и аккуратном обращении техника прослужит длительный срок. В модельном ряду есть свои востребованные варианты, например, газовый паяльник Dremel 2000 Versatip. Они становятся оптимальным решением как для профессионалов, так и для тех, кто занимается пайкой в домашних условиях. Стоимость такого оборудования выше, чем у конкурентов, но она вполне окупается его качеством.
Горелка из двух иголок
Совсем небольшую, можно сказать, микрогорелку, подключаемую к баллончику для зарядки зажигалок, можно изготовить из весьма скромного набора:
- игла для накачивания мяча;
- игла от шприца;
- две системы для капельниц;
- воздушный компрессор для аквариума.
Кроме того, понадобятся медная проволока, набор инструментов и материалов для пайки, а также клей.
Несмотря на скромные размеры, эта горелка получится вполне функциональной: температура ее факела достигает 1000С.
Вот что нужно сделать:
- Примерно посредине иглы для накачивания мяча надфилем необходимо срезать часть стенки, так чтобы получилось небольшое отверстие. Размеры у него должны быть ровно такими, чтобы внутрь входила игла от шприца.
- Тем же надфилем необходимо спилить острый кончик на игле от шприца, после чего она косо вводится в отверстие, проделанное в игле для накачивания мяча. «Косо» — это так, чтобы угол между иголками составлял примерно 15 градусов. При этом те их части, которыми иголки подсоединяются к насосу и шприцу, должны смотреть в одну сторону.
- Место входа тонкой иголки (от шприца) в толстую необходимо обмотать медной проволокой, а затем запаять. Благодаря этому отверстие будет герметизировано, а тонкая иголка — зафиксирована относительно толстой.
- К каждой из иголок нужно плотно присоединить по системе для капельниц, используя клей и обмотку из капроновой нити. На системах имеются регуляторы, своего рода вентили — их нужно перевести в положение «закрыто».
- Второй конец системы, подсоединенной к толстой игле (для накачивания мяча), необходимо, опять же при помощи клея, плотно присоединить к соплу баллончика для зарядки зажигалок.
- Второй конец системы, подсоединенной к игле от шприца, необходимо плотно закрепить на нагнетательном патрубке аквариумного компрессора.
Как выбрать оптимальную газовую тепловую пушку: полезные советы
Вы находитесь всего в нескольких шагах от того, чтобы купить газовую пушку! Но мы рекомендуем вам подождать ещё немного и прислушаться к нескольким рекомендациям, упрощающим выбор и дальнейшую эксплуатацию:
- Обязательно предварительно рассчитайте необходимую тепловую мощность. В противном случае вы будете постоянно переплачивать за лишние кВт/ч, которые не окупятся в долгосрочной перспективе.
- Учитывайте, что крупные и мощные модели издают много шума в процессе работы, а также требуют постоянной замены баллонов со сжиженным газом. В связи с этим использование подобных агрегатов в бытовых целях или для обогрева жилых помещений – дело невыгодное.
Вряд ли промышленный образец техники подойдёт для обогрева маленького гаража или частного ремонта
Даже камин будет более безопасным в случае невозможности проведения централизованного отопления
Что это такое?
Человек, хоть раз видевший работу газосварочного аппарата вполне может представить устройство газового паяльника. Данный инструмент состоит из трех частей:
- Бак для заполнения газом;
- Кнопка регулировки пламени;
- Соединитель.
На самом деле, конструкция немного сложнее, но если вы не планируете менять сопло или воздухозаборник, а этого делать не стоит, то и разбирать паяльник вам не придется. Главное преимущество заключается в возможности применять различные по форме и назначению жала. Заменить рабочее жало можно в течение нескольких секунд, если оно остыло до приемлемой температуры.
Устройство инструмента
Паяльник применяют для контролируемого нагрева рабочей зоны. Эту технологию используют для крепления радиодеталей и сборки различных конструкций, демонтажных и ремонтных операций. Различают низко,- и высокотемпературное воздействие с пороговым значением +450°С. Однако решающее значение имеют особенности конкретного процесса.
Паяльники небольшой мощности
Устройство инструмента для пайки тонких проводников (0,05-0,15 мм) показано на рис. а). Нагревательная спираль (2) изготовлена из устойчивой к высокой температуре нихромовой проволоки, которая намотана на керамический цилиндр. Этот узел установлен внутри медного жала (1), жестко закреплен бронзовой гайкой (3). На чертеже также изображены следующие компоненты:
- стальная трубка (4);
- предохранительный кожух (5) с уплотнительным кольцом (6);
- контактная клемма (7);
- витой провод питания (9);
- ручка (8) из термостойкого полимера, эбонита или другого подходящего материала.
На рисунке б) показан мини паяльник с металлическим жалом (1), установленном внутри трубки из фарфора (4). Мощность потребления подобных паяльников составляет 20-35 Вт. Для организации электропитания применяют понижающие трансформаторы на 24 (48) V.
На следующем рисунке изображена конструкция для пайки проводов, установленных в стеклянном изоляторе. Жало (4) создано из стальной проволоки с малым радиусом закругления.
Чтобы исключить чрезмерное воздействие нагрева, пайку выполняют в импульсном режиме. Температура паяльника в этом варианте повышается быстро, что позволяет выполнять операции без лишних затрат времени с экономным потреблением электроэнергии. Жало создают из проволоки, причем рабочую зону опиливают для создания необходимых размеров контакта.
Набор комплектуют блоком питания с таймером. Регулируют не только потребляемую мощность, но и длительность импульсов для поддержания оптимальных параметров пайки.
К сведению. Низкая теплоемкость миниатюрного жала заставляет использовать высокотемпературный режим. При ошибках в настройке не исключен чрезмерный перегрев рабочей зоны.
Чтобы продлить срок службы инструмента, применяют крепление около нагревательного элемента. После износа с его помощью устанавливают новое жало. Такой узел пригодится для фиксации специальных сменных насадок. Некоторые сложные модели оснащают устройствами отсоса лишнего припоя и газов. Промышленные паяльники дополняют механизмом подачи расходных материалов в рабочую зону.
Газовый паяльник
В этой конструкции для разогрева жала применяют горение газа. Явным преимуществом этого инженерного решения является независимость от источников электропитания. Такими паяльниками удобно пользоваться для ремонтных работ на открытом воздухе.
Инфракрасный паяльник
Такие изделия обеспечивают нагрев бесконтактным способом с помощью излучения в инфракрасном диапазоне волн. С его помощью формируют достаточно большую рабочую зону. Однако ее сложно контролировать с высокой точностью. В этом варианте значительная часть электроэнергии используется попусту на обогрев окружающего пространства.
Паяльная станция
В этом комплекте стрелкой обозначен «воздушный паяльник». Его конструкция подобна бытовому (строительному) фену. В толстой рукоятке встроен вентилятор в комплекте с нагревательным элементом. При включении обеспечивается нагрев рабочей зоны. Температура контролируется с помощью датчиков, которые измеряют параметры потока горячего воздуха. Его ширину и форму корректируют специальными насадками (диффузорами).
К сведению. В некоторых наборах нагреватель и компрессор устанавливают в отдельном корпусе вместе с блоком питания, измерительными приборами, регуляторами. Паяльник присоединяют гибким шлангом.
Оборудование для соединения пластиковых труб
Такие паяльники применяют в комплекте с кольцевыми насадками. В них на несколько секунд вставляют трубы для нагрева до температуры плавления. Далее соединяют пластиковые компоненты в единую транспортную систему с надежными герметичными стыками.
