Газовая горелка своими руками

Конструкция самодельной газовой горелки

  • металлический корпус;
  • редуктор;
  • форсунка;
  • регулятор подачи топлива;
  • головка;
  • узел для закрепления газового баллона.

Металлический корпус включает в себя специальный стакан, с помощью которого механизм избавляется от возможности задувания пламени. Сюда также входит металлическая или другая рукоятка, которая не превышает 100 сантиметров. Поверх рукоятки устанавливается деревянный держатель и газовый шланг. С помощью редуктора и трубки с вентилем регулируется уровень подачи газа, а также его длина соответственно. Форсунка служит для розжига топлива, в данном случае последним является пропан.

Применение горелок для твердой пайки и для пайки латунью

Пайка позволяет выполнить неразъемное герметичное соединение двух металлических деталей путем своеобразного «склеивания» их неким расплавленным материалом — припоем. Последний должен проявлять высокую адгезию по отношению к соединяемым металлам, то есть быть весьма «прилипчивым», и обладать достаточной прочностью после застывания.

Температура плавления припоя должна быть выше, чем рабочая температура, при которой эксплуатируется паяное изделие; и в то же время ниже, чем температура плавления основного материала.

Газовая горелка как раз и нужна для того, чтобы нагреть припой и сделать его таким образом достаточно вязким.

Очевидно, что для удобства работы ее факел должен сохранять стабильную форму и температуру.

Преимущество данного инструмента заключается в способности обрабатывать зоны с большой площадью — электропаяльнику такая задача окажется не под силу.

При этом простенькую маломощную горелку можно без особых хлопот изготовить своими руками.

С помощью самодельной горелки можно будет сделать массу полезных дел. Ее возможностей окажется вполне достаточно для пайки медных и латунных сосудов, входящих в состав радиаторов, интеркулеров и теплообменников, а также для пайки с применением твердых припоев.

Кроме того, только с помощью данного инструмента можно осуществить разборку радиатора с целью замены его сердцевины, а также выполнить замену в нем сот.

Пригодится такая горелка и в ходе ремонта кузова, при котором высокая температура не только не нужна, но и весьма нежелательна, так как может вызвать коробление этой части автомобиля.

Выполнить реставрацию небольшого поврежденного участка, запаять латунью прорехи, осуществить «ювелирную» рихтовку — для всех этих работ данный инструмент окажется вполне подходящим.

Незначительный нагрев понадобится и в том случае, если необходимо демонтировать деталь, посаженную с натягом, то есть запрессованную.

Это может быть обойма подшипника или какая-нибудь втулка.

Данный метод особенно эффективен, если входящие в соединение детали выполнены из материалов с разными коэффициентами теплового расширения.

Приспособление с применением двух иголок

Миниатюрная пропановая горелка своими руками изготавливается из 2 иголок. Одну иголку можно взять из насоса, а другую — из шприца. Еще подадобится две капельницы и компрессор от аквариума. Подключается приспособление к баллончику для зарядки зажигалок. Также понадобится проволока из меди.

Температура в такой горелке достигает 1000 градусов. Изготавливается она в следующем порядке:

  • В большей игле посередине сверлится отверстие, которое должно быть чуть больше диаметра меньшей иглы.
  • В это отверстие водится игла шприца с таким расчетом, чтобы она на несколько мм. выходила из конца большей иглы.
  • Место стыка герметизируется при помощи медной проволоки и последующей пайки.
  • С обеих противоположных сторон иглы соединяются с 2 капельницами.
  • Противоположный конец одной из капельниц соединяется с баллончиком для зажигалок.
  • Конец второй капельницы крепится к компрессору.
  • Все места стыков плотно герметизируются.

Поступающий из баллончика газ смешивается в толстой игле с воздухом, идущим из компрессора. Состав смеси меняется регуляторами.

Если отсутствует компрессор, заменить его можно пластиковой бутылкой:

  • В донышке бутылки проделывается отверстие и в него вкручивается ниппель или золотник.
  • В крышке от бутылки сверлится отверстие и в него вставляется корпус от шприца без поршня и иглы.
  • Это место герметизируется.
  • Крышка навинчивается на бутылку.
  • Корпус шприца подключается к системе, соединенной с тонкой иглой.
  • Через ниппель в бутылку закачивается воздух.

Горелка готова к использованию.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку.
Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно.
Закрепляют второй конец шланга на газовом сосуде.
Проверяют плотность и надежность соединений, при закрытом регуляторе пламени.
С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне.
Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы.
После окончания работ закрывают свой газовый кран на сосуде.
Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Самостоятельная сборка изделия

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей

Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

https://youtube.com/watch?v=kfK6llX90hI

Форсунка устройства

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Дальше на конец трубки монтируется шланг с редуктора. Он должен быть изготовлен из специальной резиновой и тканевой смеси. Закрепление происходит за счёт фиксации шланга хомутом. После надёжного закрепления шланга необходимо правильно выставить давление в баллоне и подать газ в него. С помощью подобных действий воздух из системы полностью выгоняется. Если всё правильно сделать, то длина огня должна быть не менее 40−50 миллиметров.

Самодельная конструкция является очень хорошим инструментом и уникальным средством, которое всегда поможет в хозяйстве молодому мастеру в любых бытовых ситуациях. А поскольку самостоятельно её произвести очень легко, то и популярность такого инструмента растёт с каждым днём.

Нюансы и инструкция по эксплуатации

Пропановая горелка относится к опасным устройствам, в связи с чем, работая с ней, нужно выполнять правила эксплуатации и пожарной безопасности

Горелка кровельная пропановая, инструкция по применению:

Осторожно и плотно накручивают сопло на форсунку. Подключают к штуцеру резака шланг, закрепляя его специальным хомутом. Обычно они в комплекте не поставляются и потребуется их приобрести отдельно

Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Обычно они в комплекте не поставляются и потребуется их приобрести отдельно. Закрепляют второй конец шланга на газовом сосуде. Проверяют плотность и надежность соединений, при закрытом регуляторе пламени. С помощью мыльной воды проверяют плотность соединения и газовоздушные утечки, а при открытом газовом вентиле на баллоне. Плавно проворачивают против часовой стрелки газовый регулятор и поджигают горелку

Запрещено направлять факел на пожароопасные материалы. После окончания работ закрывают свой газовый кран на сосуде. Когда пламя горелки погасло, закрывают регулятор факела резака и дают ему остыть.

Опасные и вредные производственные факторы при работе на кровле с пропановой горелкой:

  • Возникновение пожароопасной ситуации;
  • взрыв газовой емкости;
  • ожоги от открытого огня;
  • термический ожог от нагретых поверхностей резака.

Вентиляторные

В таких устройствах воздух нагнетается вентилятором в том количестве, которое потребуется. Благодаря принудительной подаче кислорода удается выиграть в следующем:

  1. Мощность ничем не ограничена – с помощью вентилятора любое количество газового топлива можно обеспечить достаточным для полного сгорания объемом воздуха.
  2. Камеру сгорания можно сделать закрытой, то есть изолированной от помещения котельной. Воздух в такую камеру поступает извне – по специальному воздухопроводу. Соответственно, исключается опасность попадания дымовых газов в дом из-за обратной тяги, а требования к приточной вентиляции котельной снижаются. В котле с атмосферной горелкой устройство закрытой камеры было бы невозможно, так как сила естественной тяги не смогла бы преодолеть аэродинамическое сопротивление воздуховода и доставить к горелке достаточное количество воздуха. Следует подчеркнуть, что для функционирования котла с закрытой камерой устанавливать отдельный воздуховод не нужно: применяются т.н. коаксиальные дымоходы, представляющие собой трубу в трубе. Дымовые газы отводятся по внутренней трубе, а свежий воздух подводится по цилиндрическому каналу между стенками труб – внутренней и наружной.
  3. Устройства с принудительной подачей воздуха «умеют» производить самонастройку, благодаря чему участие пользователя сводится к минимуму.

Классификация горелок

Устройство газовой горелки достаточно простое. Современные газовые горелки подразделяются следующим образом:

  • Предварительного смешения. Происходит образование газовой смеси непосредственно перед поступлением в выходное отверстие.
  • Инжекционные горелки. Воздух, необходимый для горения, самопроизвольно засасывается (как говорят, инжектируется) самой газовой струёй.
  • Рекуперативные. Сущность их работы заложена в предварительном подогреве газа и воздуха. Это происходит перед смешиванием. Сам подогрев осуществляет специальное устройство – рекуператор.
  • Регенеративные. Предварительный подогрев в горелках этого типа осуществляется в регенераторе.
  • Наддувные (газовые горелки с наддувом). В них воздух принудительно нагнетается в топку специальным вентилятором. Это происходит после смешивания горючей смеси.
  • Диффузионные. По конструкции это самые простые горелки. Они состоят из обычной трубки с просверленными в ней отверстиями. Через эти отверстия происходит подача газа. Для обеспечения постоянного и надёжного горения, необходимый воздух поступает из окружающей среды.
  • Газовые атмосферные горелки для котлов. Принцип их действия очень схож с принципом инжекционных горелок. Основным отличием является то, что обогащение кислородом осуществляется не полностью, а частично.
  • Газовые горелки для печи, каминов, систем отопления.

Самодельная газовая горелка в работе

Мощность любой газовой горелки определяется по объёму расходуемого газа за единицу времени. У разных горелок она может отличаться достаточно существенно.

Какую делать?

Газовые горелки малой мощности для быта и мелкого частного производства по эксплуатационным показателям классифицируются след. образом:

  • Высокотемпературные – для точных спаечно-сварочных, ювелирных и стеклодувных работ. КПД не важен, нужно добиться максимальной для данного топлива температуры пламени.
  • Технологические – для слесарных и кузнечных работ. Температура пламени весьма желательна не ниже 1200 градусов, и с соблюдением этого условия горелка доводится до максимальной экономичности.
  • Отопительные и кровельные – добиваются наилучшего КПД. Температура пламени, как правило, до 1100 градусов или ниже.

Касательно способа сжигания топлива газовая горелка может быть выполнена по одной из след. схем:

  1. Свободно-атмосферной.
  2. Атмосферно-эжекционной.
  3. С наддувом.

Атмосферные

В свободно-атмосферных горелках газ сгорает в свободном пространстве; приток воздуха обеспечивается свободной конвекцией. Такие горелки неэкономичны, пламя рыжее, коптящее, пляшущее и бьющееся. Интерес, представляют, во-первых, потому, что избыточной подачей газа или недостаточной воздуха любую другую горелку можно перевести в свободно-атмосферный режим. Именно в нем горелки поджигают – на минимуме подачи топлива и еще меньшем притоке воздуха. Во-вторых, свободный приток вторичного воздуха может быть очень полезен в т. наз. полутораконтурных горелках для отопления, т.к. намного упрощает их конструкцию не в ущерб безопасности, см. далее.

Эжекционные

В эжекционных горелках не менее 40% необходимого для сгорания топлива воздуха подсасывается газовым потоком от инжектора. Эжекционные горелки конструктивно просты и позволяют получить пламя с температурой до 1500 градусов при КПД свыше 95%, поэтому используются наиболее широко, однако не могут быть выполнены модулируемыми, см. ниже. По использованию воздуха эжекционные горелки делятся на:

  • Одноконтурные – весь нужный воздух засасывается сразу. С должным образом профилированным газовым каналом на мощности более 10 кВт показывают КПД свыше 99%. Своими руками не повторяемы.
  • Двухконтурные – ок. 50% воздуха засасывается инжектором, остальное – в камеру сгорания и/или дожигатель. Позволяют получить либо пламя в 1300-1500 градусов, либо КПЛ свыше 95% и пламя до 1200 градусов. Используются любым образом из указанных выше. Конструктивно достаточно сложны, но своими силами повторяемы.
  • Полутораконтурные, часто называемые также двухконтурными – первичный воздух подсасывается потоком из инжектора, а вторичный свободно поступает в ограниченный объем (напр., топку печи), в котором и догорает топливо. Только однорежимные (см. ниже), но конструктивно просты, поэтому широко используются для временного запуска отопительных печей и котлов на газе.

С наддувом

В горелках с наддувом весь воздух, и первичный, и вторичный, подается в зону сгорания топлива принудительно. Простейшая микрогорелка с наддувом для настольных спаечных, ювелирных и стекольных работ может быть сделана самостоятельно (см. далее), но изготовление отопительной горелки с наддувом требует солидной производственной базы. Зато именно горелки с наддувом позволяют реализовать все возможности управления режимом горения; согласно условиям использования они делятся на:

  1. Однорежимные;
  2. Двухрежимные;
  3. Модулируемые.

Управление горением

В однорежимных горелках режим сгорания топлива либо определяется раз навсегда конструктивно (напр., в промышленных горелках для отжиговых печей), либо устанавливается вручную, для чего горелку нужно или погасить, или прервать технологический цикл с ее применением. Двухрежимные горелки работают, как правило, на полной или половинной мощности. Переход с режима в режим осуществляется по ходу работы либо пользования. Двухрежимными делают отопительные (зима – весна/осень) либо кровельные горелки.

В модулируемых горелках подача топлива и воздуха плавно и непрерывно регулируется автоматикой, отрабатывающей по комплексу критически важных исходных параметров. Напр., для отопительной горелки – по соотношению температур в помещении, наружной и теплоносителя в обратке. Выходной параметр возможен один (минимальный расход газа, наибольшая температура пламени) или их может быть тоже несколько, напр., при температуре пламени у верхнего предела минимизируется расход топлива, а при ее падении оптимизируется для данного техпроцесса температура.

Самодельные газовые горелки

Основными компонентами изготовления мощных газовых горелок являются промышленные вентили. Они могут быть новыми, однако для самодельного устройства достаточно использовать бывшие в употреблении при отсутствии утечки газа. Предназначены они для работы в паре с 50-литровым газовым баллоном на пропане, имеющим угловой вентиль и редуктор.

Горелка с вентилем ВК-74

Устройство данной горелки изображено на рис. 1. За основу принят вентиль кислородного баллона ВК-74.К выходному концу устанавливается выточенная на токарном станке штуцер-рукоятка, к рифленой части которой подключается шланг от баллона. На часть вентиля с конической резьбой К3/4˝ , которой он соединялся с газовым баллоном, накручивается колпачок с подготовленным отверстием с резьбой для жиклера. Можно использовать готовый вариант паяльной лампы или газовой плиты.

Сопло изготовлено из отрезка стальной трубы 1/4˝ длиной 100 мм и приварено к колпачку на двух отрезках проволоки ∅5 мм. Между колпачком и соплом следует оставить расстояние 15 мм для поступления воздуха в зону горения. Подгибом проволочных держателей регулируют положение сопла, чтобы добиться центрового положения пламени.

Последовательность действий для розжига горелки:

  1. Откройте вентиль баллона;
  2. Поднесите зажженную спичку к соплу и медленно открывайте вентиль горелки;
  3. Контролируйте зажигание газа;
  4. Регулируйте пламя вентилем горелки

Самодельная газовая горелка данной конструкции имеет один недостаток, связанный с особенностью расположения вентиля. Поток газа направлен в противоположную сторону нормальному положению. Сальниковые уплотнители испытывают постоянное давление газа( вт.ч. при закрытом вентиле), поэтому необходимо постоянно следить за герметичностью уплотнителей.

Горелка, переделанная из ацетиленового газореза

Если у вас есть ацетиленовый резак с неисправным краником подачи кислорода, не спешите его выбрасывать. Он также сгодится для изготовления горелки(рис 2.). Газовая мини горелка

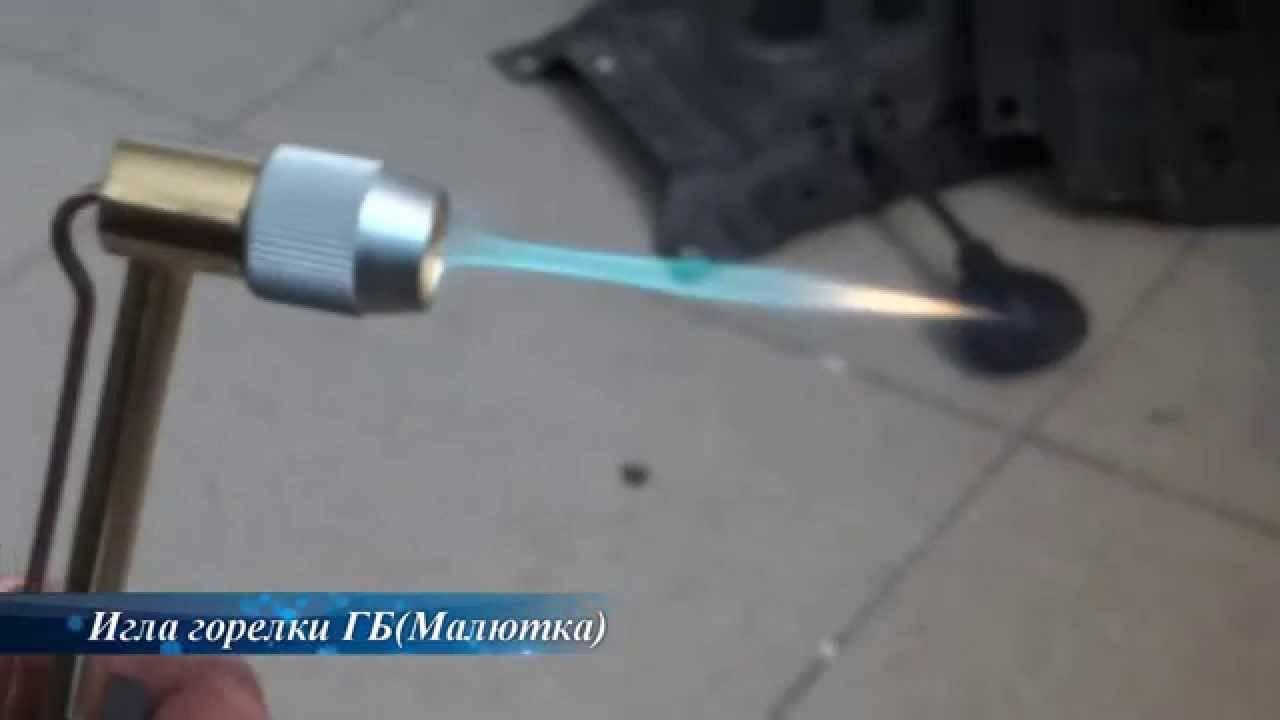

Мини газовые горелки больше подходят для работы с мелкими деталями. За основу мини горелки берется игла для накачивания мячей. В ней необходимо сделать пропил, чуть дальше середины иглы.Некоторые иглы уже имеют подобное отверстие, что значительно ускоряет процесс работы. Далее нужно взять иглу для шприца, и согнуть ее примерно на 45 градусов посередине.

Заостренный конец иглы для шприца лучше всего заточить, чтобы он был прямым. После этого ее нужно вставить в иглу для мяча таким образом, чтобы один ее конец выходил через отверстие, а второй выступал из большой иглы на несколько мм. Получившуюся мини конструкцию следует зафиксировать с помощью припайки. После этого к основаниям двух игл необходимо присоединить капельницы. Зажимы – регуляторы капельниц нужно сдвинуть как можно ближе к иглам. В получившейся горелке они будут выполнять роль регуляторов подачи газа и воздуха. Их тоже нужно скрепить между собой, и делать это лучше всего с помощью термопистолета. Остается лишь подключить к готовому устройству источник сжатого газа, горелка готова к использованию. Такая самодельная газовая горелка может нагревать предметы до 1000 градусов

Работать с ней следует осторожно, соблюдая технику безопасности

Горелка для ювелирных работ своими руками — Металлы, оборудование, инструкции

Среди самых полезных и функциональных приборов для домашней мастерской бензиновая горелка для пайки занимает одно из лидирующих мест.

Такой прибор способен качественно соединять всевозможные металлические конструкции с помощью технологии использования жидкого металла.

Устройство функционирует на основе бензовоздушной горючей смеси, которая образуется в горелке, и позволяет проводить дальнейшие работы по плавке.

Размещенный на ручке поворотный кран выполняет роль регулировщика направления и мощности пламени, что существенно упрощает процесс горения.

Сегодня плавку металлов проводят посредством двух разновидностей припоев:

  1. Легкоплавкими.
  2. Тугоплавкими.

Если при работе с легкоплавкими металлами используются практически все существующие виды паяльников, то в случае с тугоплавкими металлами приходится создавать максимальные температурные показатели.

Без применения горелки в таком случае просто не обойтись.

В настоящее время выделяют несколько разновидностей такого универсального приспособления, которые способны работать на основе разных топливных смесей, но при этом разогревать конструкцию до нужной температуры.

Среди самых распространённых и удобных горелок — модели для пайки и сварки, которые функционируют на газу или бензовоздушной смеси. Их можно приобрести в соответствующем магазине или попытаться создать самостоятельно.

Самодельная горелка: описание и характеристики устройства

Если говорить об устройстве горелки, то оно включает в себя следующие узлы и элементы:

  1. Сама горелка.
  2. Сопло.
  3. Токопроводящий наконечник с электродной проволокой.
  4. Сварочная дуга.
  5. Сварочная ванночка.
  6. Сварочный шов.
  7. Основной металл.
  8. Капли электродного металла.
  9. Газовая защита.

Упрощенный вариант включает в себя бензиновый бачок или бачок для топлива, воздушный компрессор, бензиновые шланги и непосредственно саму горелку, которая, в свою очередь, состоит из отдельных деталей.

Модели, которые используются для пайки металлов, обладают следующими конструктивными элементами:

  1. Корпусом.
  2. Металлической втулкой с крючком.
  3. Трубкой.
  4. Кучкой.
  5. Упором.
  6. Наполнителем.
  7. Регулирующим шариком (предназначается для изменения воздушного потока).
  8. Резиновым уплотнительным кольцом.

Если вы собираетесь приобрести горелку для пайки и сварки, не забудьте обратить внимание на наличие бензостойких шлангов. В большинстве случаев они отсутствуют в базовом комплекте, поэтому возникает необходимость дополнительной покупки таких деталей. Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств

Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства

Устройство бензиновых и газовых горелок очень простое, поэтому вы сможете изготовить конструкцию в домашних условиях из подручных средств. Однако, несмотря на простоту сборки и отсутствие сложностей в конфигурации прибора, бензиновая горелка остаётся очень ценным инструментом, для которого характерны многие неоспоримые достоинства.

  1. Во-первых, подобное решение обладает небольшой массой и компактными габаритами, что делает его очень удобным для дальнейшей эксплуатации.
  2. Во-вторых, создание бензовоздушной смеси позволяет создавать и удерживать высокий температурный режим, что необходимо для достижения максимального качества конечного результата.

Делаем бензиновую горелку своими руками

Приобрести новую горелку, работающую на газу или бензовоздушной смеси, может не каждый, что связано с относительной дороговизной аппарата. Да и купленная модель не всегда справляется с поставленными задачами, особенно если она уже была в употреблении. Это может объясняться наличием скрытых дефектов или поломок.

Чтобы не стать жертвой такого неразумного приобретения, многие мужчины отдают предпочтение самодельным решениям, которые отличаются особой доступностью и простотой в сборке. Как уже говорилось раньше, даже самый неопытный сварщик с лёгкостью осуществит монтаж такого прибора из подручных средств, избавив себя от больших затрат.

Если самодельная бензиновая горелка выполнена с учётом основных правил и рекомендаций, она должна давать огонь сразу после поднесения к ней зажжённой спички. При этом стабильное и устойчивое горение бензовоздушной смеси будет заметным ещё 3—7 минут.

Характеристики и виды инжекционных горелок

От исполнения горелки горна зависит степень угара металла при его нагреве под ковку, интенсивность образования окалины на поверхности, общее потребление газа. В закрытых кузнечных горнах применяют горелки короткого пламени.

Их конструктивное исполнение гарантирует быстрое перемешивание горючей смеси, что обеспечивает высокий КПД. Продукты сгорания из рабочего пространства горна удаляются равномерно и максимально эффективно.

Принцип действия горелок

В горелках такого типа происходит сжигание пропана, поступающего из газопровода либо баллона. Здесь смесь газа с воздухом образовывается за счет эжекции, т.е. подсасывания последнего внутрь горелки под воздействием энергии струи газа, находящейся под давлением.

В зоне, где происходит забор воздуха, появляется разрежение, за счет чего воздух сам двигается в заданном направлении. Смешиваясь в корпусе горелки, рабочая смесь вырывается из него под давлением, создавая нужную температуру.

Качество работы газовой горелки зависит от постоянства соотношения объема газа и воздуха. Изменение плотности газа влияет на возможности засасывания воздуха горелкой.

Топливосжигающее устройство или горелка, является основной составляющей газового горна. Его эксплуатация полностью зависит от правильного изготовления этого ключевого элемента

Все изменения температуры сгорания должны сопровождаться аналогичными изменениями подачи воздуха, требуемого для возгорания.

При несбалансированности показателей, необходима корректировка коэффициента инжекции для достижения его стабильности. Добиваются этого путем изменения давления газа либо регулировкой воздушной заслонки.

Классификация горелок по основным признакам

Классифицируют их по разным признакам. Исходя из объема подсасываемого первичного воздуха, различают горелки частичного смешения и полного. Основными характеристиками первых являются коэффициент инжекции и кратность.

Коэффициент инжекции определяется соотношением объемов воздуха инжектируемого и требующегося для 100-проентного сгорании газа. Под выражением «кратность инжекции» подразумевают соотношение между объемом первичного воздуха и потреблением газа горелкой.

Горение газа в смеси с воздухом в инжекционной горелке происходит в специальной насадке — туннеле, изготовленном из огнеупорного материала

Инжекционные горелки, применяемые в домашних кузницах, бывают низкого (до 5 кПа) давления газа и среднего — от 5 кПа до 0,3 МПа. Когда газ в горелке находится под давлением 20-90 кПа, мощность подсоса воздуха остается практически неизменной, даже в том случае, когда в горне газовое давление и разрежение претерпевают изменения.

При падении давления ниже этой планки, коэффициент инжекции растет, давление падает, а разрежение в горне увеличивается. В зависимости от наличия распределительного коллектора, бывают горелки одно- и многофакельные.

Существует разделение по количеству сопел: с одним соплом — односопловые, с несколькими — многосопловые. Располагают эти элементы по центру либо вразброску. По этому признаку есть горелки с центральным соплом и периферийным.

Как сделать газовую горелку своими руками

Вот мы и подошли к самому интересному процессу. К изготовлению горелки. Ниже будет подробно описан весь процесс создания данного агрегата, с учетом всех нюансов и советов.

Итак, начать следует с самого простого, но не менее интересного. С изготовления рукоятки горелки. В принципе, материал можно использовать любой. Кстати, более разумным будет просто использовать готовую рукоятку от какого-нибудь старого и ненужного паяльника. Подводящая трубка изготавливается исключительно из стали.

Не забывайте обращать огромное внимание на размеры всех деталей. Например, диаметр подводящей трубки горелки не должен превышать одного сантиметра, а его толщина должна колебаться в районе 2 — 2.5 мм

Эта трубка вставляется в ручку и фиксируется с помощью клея или другого качественного материала, подходящего для выполнения данной цели.

Корпус

Далее проделывается несколько отверстий для того, чтобы создать циркуляцию кислорода в агрегате. Ведь, как известно любому: огонь не может существовать без кислорода. В общем количестве таких дырок должно быть четыре: каждая диаметром порядка 1 миллиметра. Делаются они в самом стержне рассекателя горелки.

Следующим шагом необходимо силой запрессовать рассекатель, с которым производились работы немного ранее, в корпус газового приспособления. Внутренний фланец должен быть установлен с некоторым зазором порядка половины сантиметра. С помощью этой щели в будущем будет тормозиться огромный поток газа, подходящий к запальнику.

Форсунка


специальный металлический прут

После этого на конец трубки монтируется шланг от редуктора, который должен быть выполнен из специального резинового и тканевого материала. Закрепление происходит обычным хомутом с помощью рядовой отвертки.

После того как механизм, по вашему мнению, верно закреплен, необходимо выставить оптимальное давление в баллоне и подать газ из него. Воздух из шланга после этого должен быть полностью вытесненным. Длина огня при правильном расположении и работе всех деталей должна составлять порядка 40-50 мм.

В общем, как и говорилось ранее, самодельная газовая горелка является довольно уникальным средством, которое придет на помощь любому хозяину в любых неприятных бытовых ситуациях. А максимальная лёгкость её изготовления может только еще сильнее привлекать все приоритеты к себе.

https://youtube.com/watch?v=ggEMjjg0JXI

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
