Принцип извлечения сломанных болтов
Удалить из конструкции застрявший крепежный элемент при помощи вывертыш, под силу даже новичку. Главное — следовать технологии извлечения, которая пошагово описана ниже.
В первую очередь необходимо накернить отметку в центре сломанной шпильки, посредством кренера и молотка.
После это нужно просверлить отверстие, в которое будет вкручиваться приспособление. Стоит учитывать, что диаметр отверстия должен соответствовать диаметру экстрактора. Выполнять следует все тщательно и аккуратно, чтобы не сместить отверстие от центра. Помочь в этом может специальная направляющая втулка, которая предусмотрена в комплекте инструментов.
Затем выполняем установку экстрактора в проделанное отверстие, а чтобы надежно его зафиксировать подбиваем молотком и киянкой. Далее выполняем вкручивание экстрактора в отверстие сломанного болта, для этого можно воспользоваться гаечным ключом или воротком метчика. После того, как почувствовали упор, можно приступать к выворачиванию болта.
После выкрутки изделия, экстрактор следует аккуратно снять так, чтобы не навредить граням клинового инструмента. Если же это винтовая модель приспособления, то болт просто откручивается. Для снятия можно воспользоваться пассатижами и гаечным ключом.
Но технология выкручивания детали может немного разниться из-за того, в каком месте произошел слом болта.
Ниже плоскости конструкции
Чтобы извлечь такую часть крепежа, сперва нужно в образовавшуюся глубину установить втулку, диаметр которой будет соответствовать отверстию. После этого просверливаем отверстие достаточной глубины. При большом диаметре застрявшего крепежа сперва используем сверла меньших размеров для рассверливания. Затем выполняем вбивание стержня и установку втулки для выкручивания детали.
Выше плоскости конструкции
В таких случаях использование инструмента осуществляется по аналогии с предыдущим случаем. А именно изначально направляем и устанавливаем втулку, и только потом просверливаем отверстие, куда будет вбиваться стержень, посредством которого будет извлекаться сломанный болт.
На одном уровне с плоскостью конструкции
В таких случая обязательно использование кернера, для наметки центра будущего отверстия. Наметив, просверливаем отверстие, вставляем экстрактор и выкручиваем шпильку. После этого сверлится отверстие, в которое вставляется стержень и выкручивается обломок.
Как пользоваться экстракторами или простой способ выкручивания поврежденного болта
Зная, какие виды рассматриваемых устройств бывают, остается разобраться в вопросе о том, как правильно ими пользоваться. Выше кратко уже описан процесс применения разных видов экстракторов для выкручивания поломанных болтов. Ниже представлено подробное пошаговое описание, как необходимо пользоваться инструментом:
Подготовить необходимые инструменты и материалы — кернер, набор экстракторов, молоток дрель и сверла по металлу
Используя кернер и молоток, произвести разметку центра на оставшейся части болта
Этому моменту надо уделить особое внимание, так как от него зависит не только положительный результат, но еще и исправность используемых экстракторов. Кроме того, если неправильно произвести разметку центра испорченного болта, то в процессе сверления можно повредить резьбу
После разметки, нужно воспользоваться дрелью со сверлом соответствующего диаметра
К выбору сверла нужен соответствующий подход. Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра
Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм
В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки
Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта
После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке
Как видно, эта процедура не трудная, и не требует особых навыков, за исключением специального оборудования. Кроме того, выкрутить сломанный болт таким способом можно, если он находится на видном и доступном месте. Однако часто шляпки болтов срываются там, где к ним трудно добраться, поэтому все зависит от ситуации. Как вывинчиваются отломанные болты экстракторами, показано на видео ниже.
Советы по грамотному подбору и эксплуатации экстрактора – это полезно знать любому мастеру!
Напоследок хотелось бы сделать нашим читателям несколько полезных рекомендаций, поскольку практические знания оказывают куда больше помощи, чем теория.
На том же AliExpress или AliBaba можно встретить весьма выгодные предложения ФОТО: aliexpress.com
Чтобы ещё больше облегчить процедуру выкручивания, можно добавить машинное масло, WD-40 либо иную другую смазку, поскольку они максимально повысят скольжение.
При добавлении смазочных материалов помните, что лучше не сочетать их с чрезмерным нагревом поверхностиФОТО: o-ladagranta.ru
Не стоит забывать, что метизы вкручиваются не только в металл. При разрушении болта в толще дерева или бетона вы также можете использовать экстрактор – правила эксплуатации остаются те же.
При работе с древесиной избегайте больших оборотов – это может привести к возгоранию и непредвиденным повреждениям материала ФОТО: vupe.ru
К сожалению, иногда даже самые изощрённые методы не могут помочь извлечь застрявшую внутри шпильку или шуруп. Но даже из такой ситуации есть выход, подобный решению загадки гордиева узла Александром Македонским – просто высверлить повреждённый элемент дрелью или перфоратором. Грубо? Да, но зато действенно!
Если вы опытный сварщик, можно попробовать заварить получившееся отверстие либо использовать впоследствии болт большего диаметра ФОТО: www.drive2.ru

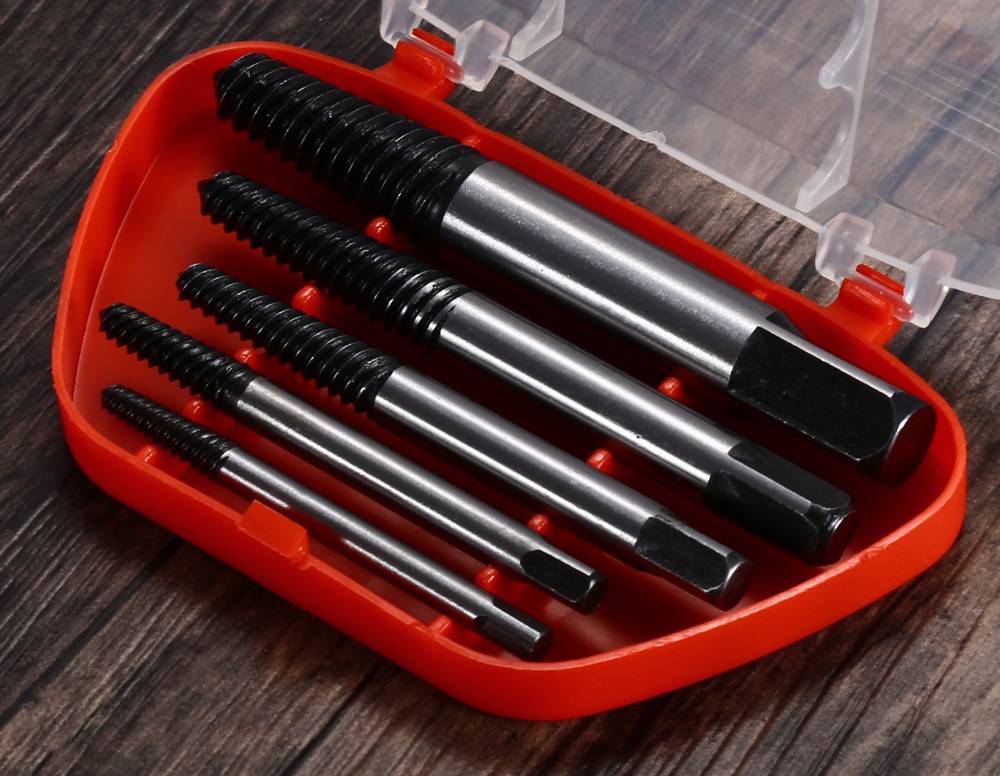

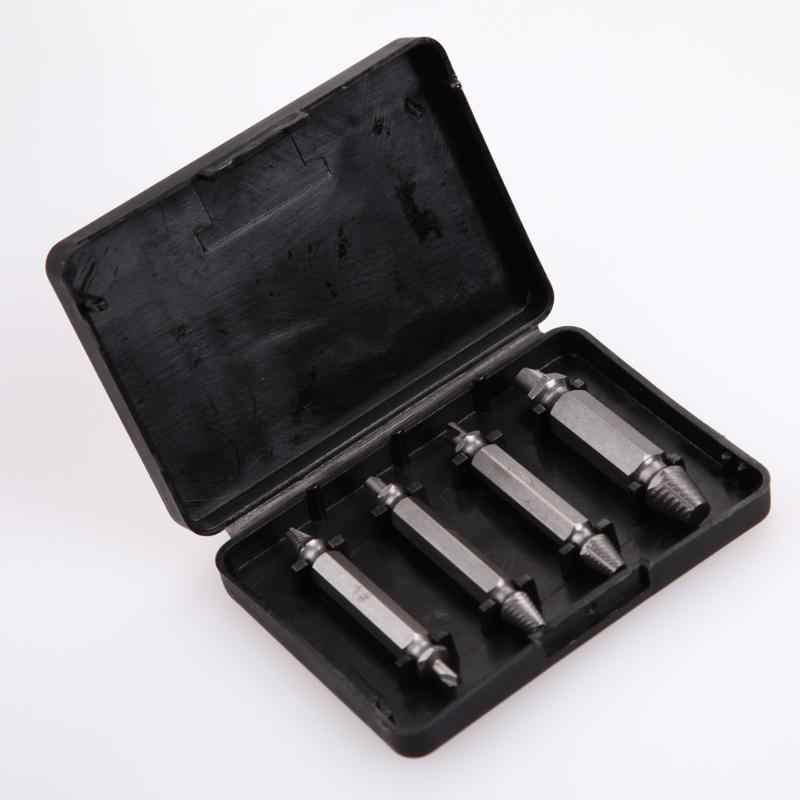

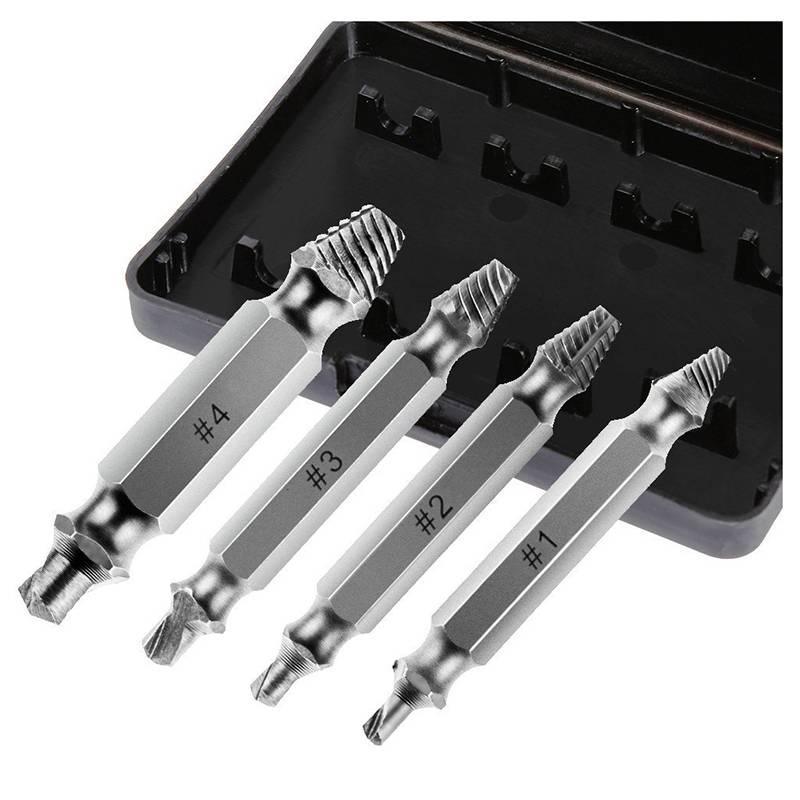

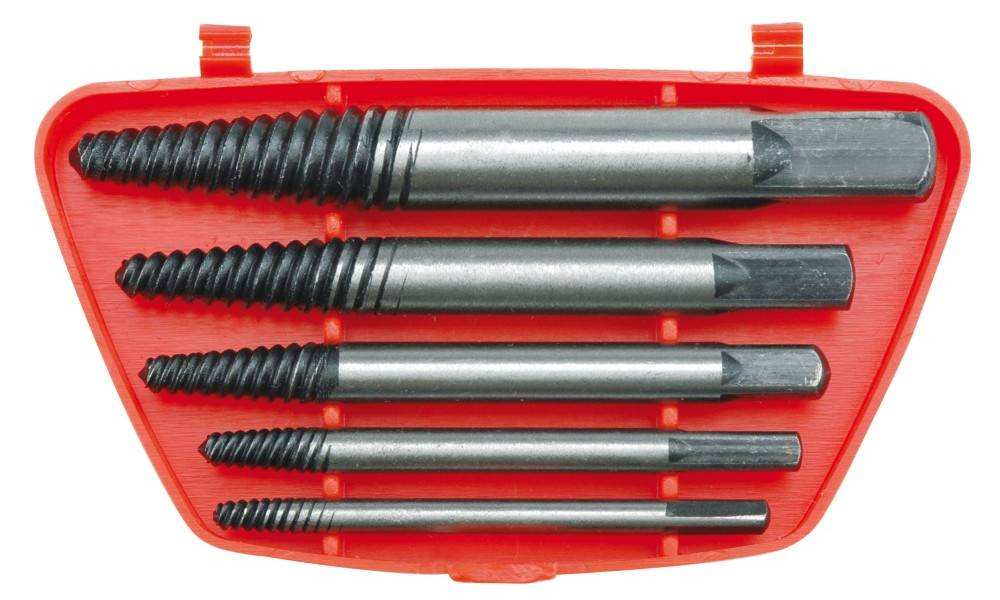

Наборы экстракторов
Экстракторы для извлечения болтов продаются в специализированных магазинах. Их можно приобретать по отдельности или же в комплекте, что гораздо практичней. Большой популярностью пользуются наборы инструментов, поскольку предусматривают уже все необходимое, для минимизации временных и физических затрат при извлечении сломанных крепежей. В таких наборах присутствуют приспособления разных диаметров и дополнительные инструменты, необходимые для выкручивания, среди которых стоит отметить наличие:
- гаечных ключей или воротков;
- сверл;
- втулок для использования гаечных ключей;
- втулок, позволяющих обеспечить направление сверла по центру сломанной шпильки.
Использование таких наборов отличается универсальностью, удобством и эффективностью при извлечении сломанных деталей. Особой надежность и долговечностью являются изделия, в составе которых преобладает хромированная или закаленная сталь.
Полезные советы для выкрутки резьбовых болтов
При использовании выкрутки для сломанных болтов, этот процесс можно немного упростить, придерживаясь следующих рекомендаций:
- для более быстрого извлечения болта или шпильки, изделие следует разогреть;
- при сорванной винтовой резьбе, можно использовать для выкрутки шестигранный ключ;

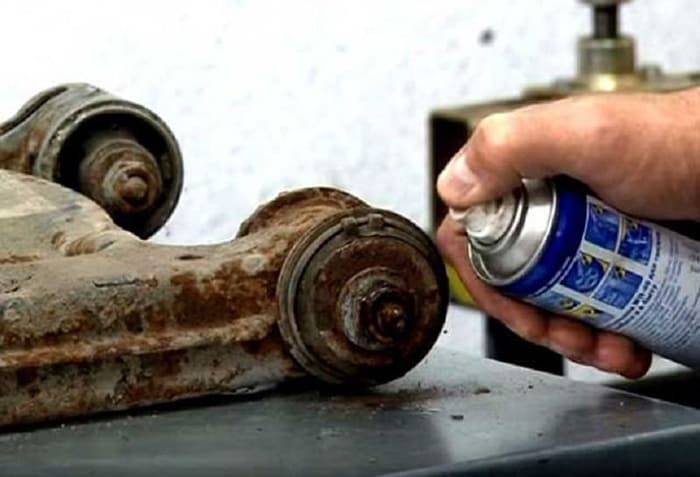

- перед начало работы обработайте деталь смазывающим веществом — маслом, ацетоном или растворителем ржавчины;
- при использовании сверл, имеющих обратную резьбу можно легко произвести выворачивание сломанного элемента.
- попробуйте использовать керн и молоток. Установите керно под 45 градусов к застрявшему болту, и отбивайте его против часовой стрелки. Сделать это нужно минимум в четырех местах. Если элемент не сдвигается, то используйте другой метод;
- в случае, если действия по удалению болта или шпильки были тщетны, то придется высверливать отверстия больших диаметров и производить повторное нарезание резьбы.
В итоге, стоит отметить, что правильно используя экстрактор, можно выполнить извлечение любых безнадежно сломанных болтов, шпилек и других крепежных деталей. К тому же, по стоимости одиночный инструмент или набор экстракторов вполне доступен для любого потребителя. Поэтому сталкиваясь с частыми поломками болтов при работе с креплением различных конструкций, этот вид приспособлений станет незаменимым помощником.
Какими бывают экстракторы для болтов и прочих метизов – классификация видов
Несмотря на общую основу, среди извлекателей существует ряд выделяющихся подвидов. Их основным отличием является характерная форма, и как следствие – своя специфика работы.
Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию ФОТО: toolex.com
Клиновидная модификация
Характерным признаком данного вида является конусообразный бур. Его погружают внутрь предварительно просверленного сломавшегося болта, заклинивают, чтобы он крепко удерживался внутри, а уже потом откручивают при помощи имеющегося инструмента.
За счёт простоты конструкции, риск поломки подобного экстрактора минимален ФОТО: uniortools.com
Стержневая модификация
В отличие от предыдущего варианта, данная вариация имеет более сложную конструкцию – рабочая часть имеет небольшую длину и состоит из резьбы, с двух сторон ограниченной перпендикулярными углублениями. Благодаря такому строению, вы можете ввинчивать экстрактор напрямую в метиз, минуя предварительные работы.
Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя» ФОТО: startali.ru

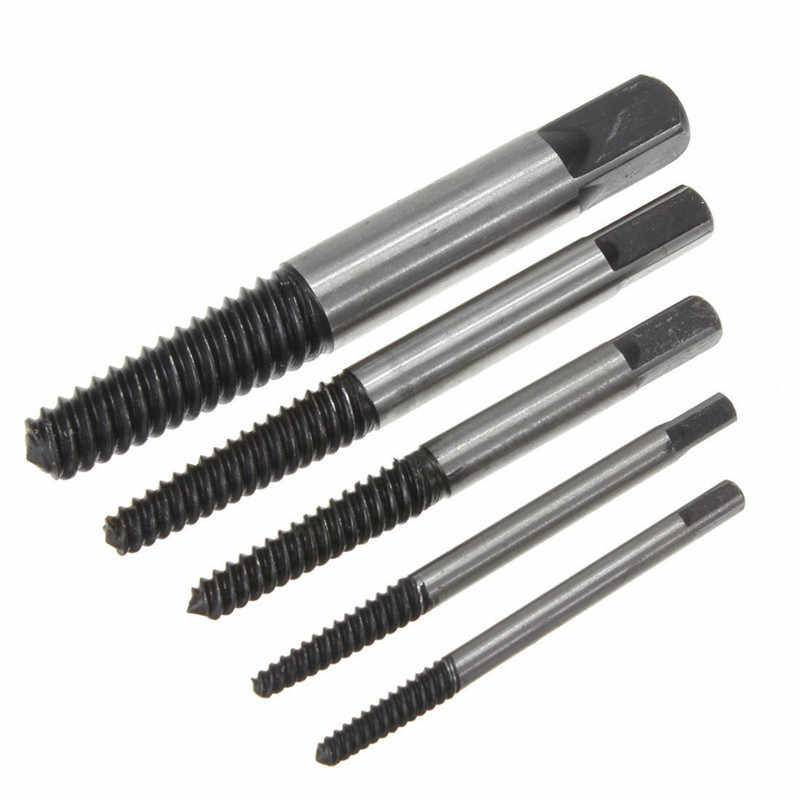

Резьбовая (винтовая) модификация
Наиболее удобной и практичной версией (хотя и не самой дешёвой) является спиральная модель. По сравнению с предыдущими видами, резьбовые модификации не заставляют испытывать трудности при удалении болта из оборудования. Они также устойчивы к нагрузкам, т.к. делаются из закалённой стали.
Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление ФОТО: 1topshop.com.ru
Есть немало причин, из-за которых ломается болт, винт, шпилька или шуруп. Вот лишь наиболее распространённые:
- износ рабочих частей соединения;
- дешёвый материал, из которого изготовлена деталь;
- коррозия металла;
- неверно подобранный инструмент;
- термические нагрузки, приводящие к «прикипанию».
Полезные рекомендации от мастеров как выкрутить отломанный болт
Если попытка вывинчивания резьбового соединения не увенчалась успехом, то есть несколько полезных советов и рекомендаций от специалистов, которые обязательно будут полезны всем, кто столкнулся с такой неприятной ситуацией. Эти советы гласят о следующем:
- Для повышения эффективности проводимых действий, необходимо нагреть резьбовое соединение
- Использование молотка и керна, установленного под углом 45 градусов, поможет выкрутить оставшуюся часть отломанного болта
- Использовать необходимо смазывающие вещества, в том числе, и смазку WD-40 для удаления коррозии
Еще специалисты рекомендуют приобрести набор экстракторов. Они продаются в количестве от 4 штук и более насадок разных размеров. Имея в наличии соответствующие насадки, вы всегда сможете быстро извлечь деформированную часть болта. Ниже на видео показано, почему стоит покупать только качественные экстракторы, и обходить стороной низкокачественные и дешевые устройства.
https://youtube.com/watch?v=x51BqCC7eEI%3F
Публикации по теме
Какие виды напильников бывают — их назначение, применение и выбор
Ручной заклепочник виды принцип работы и правильность применения
Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент
Реверсивная отвертка и предназначение инструмента
Причины обрыва шляпок на болтах
Если столкнулись с ситуацией, когда на болте сорвана шляпка, то в первую очередь возникает вопрос, что делать? Мало кому интересно, почему это произошло, главное найти выход из сложившейся ситуации. Как выкрутить сломанный болт экстрактором, подробно описано выше, поэтому обязательно необходимо выяснить, что становится причиной таких последствий. Зная причину, в будущем вы сможете предотвратить возникновение таких ситуаций. Причинами обламывания шляпок болтов следующие:
- Прикипание — случается, когда деталь испытывает сильные температурные нагрузки
- Коррозия — самая частая причина, с которой борются на протяжении веков. Ржавый болт очень трудно выкрутить, и практически невозможно, зависимости от степени коррозии
- Низкое качество. Все чаще встречается продукция низкого качества, которая портится не при откручивании, а еще на этапе завинчивания. Такой продукции необходимо остерегаться, иначе понадобится часто пользоваться экстракторами
- Износ — резьбовые соединения испытывают разные нагрузки, в том числе, и механические. К примеру, если колесо на авто прикрутить одним болтом, то от воздействия большой нагрузки произойдет обрыв шляпки
- Вращение в неправильную сторону для выкручивания — стандартные крепежи закручиваются в правую сторону, а выкручиваются в левую, но есть и нестандартные устройства. Они имеют обратное направление резьбы, что необходимо знать, иначе попытка выкрутить болт, обернется слизыванием граней шляпки или ее обрывом
- Неправильно выбранный гаечный ключ — в таком случае скорее слизываются грани, чем срывается шляпка
Большинство этих причин можно устранить. Возьмите за правило смазывать все виды резьбовых соединений смазочными веществами. Это исключит вероятность прикипания и коррозии соединений. Никогда не используйте болты низкого качества, так как сегодняшняя экономия обернется завтра необходимостью еще больших затрат.
Это интересно! В любом случае, как бы там не было, если получается так, что при вывинчивании болта срывается его шляпка, то не спешите с действиями. Тщательно продумайте всевозможные варианты. Какие другие способы есть для выкручивания сломанных крепежных соединений, описано ниже.
Эффективные способы выкручивания сорванного крепежа
Теперь рассмотрим, как без специальных стержней высверлить сломанный болт. Сорванную шпильку или болт можно вывинтить и без помощи экстракторов, но все зависит от ситуации. Если слом произошел уже на выходе из резьбы, и часть тела крепежа выступает над поверхностью, то можно попробовать докрутить его пассатижами, ключом или другими инструментами.
Есть несколько действенных способов удалить отломанную деталь. Предварительно нужно выполнить несколько подготовительных шагов:
- очистить рабочую поверхность от мусора, грязи;
- обработать резьбу машинным маслом или средством против ржавчины. Ослабить внутреннее напряжение можно посредством ударов молотка по обломку или нагревания его паяльником, если это возможно.
Если слом образовался над резьбовой поверхностью, то есть смысл опробовать два метода извлечения:
- Пассатижи и разводной ключ помогут убрать тело болта при условии, что резьба ослабла и она подвижна.
- Болгарка и пила по металлу используются для формирования поперечного надреза в торце метиза. В это отверстие вставляется отвертка и элемент выкручивается.
- Третий способ наиболее трудоемкий, но такой же эффективный. Потребуется сварочный аппарат. К поломанной детали подбирают болт со шляпкой приблизительно такого же диаметра. Сваркой его приваривают к обломку и без лишних усилий выкручивают старый крепеж.
Сложнее обстоят дела со сломом ниже поверхности. Чтобы выкрутить крепеж отверткой, понадобится дрель с тонким сверлом. Просверливают несколько отверстий, постепенно объединяя их в сплошной поперечный надрез. В него вставляют отвертку и пробуют вывернуть застрявший фрагмент.
Если болт сломался заподлицо с поверхностью, то можно попытаться высверлить его. Способ сложный и опасный, поскольку есть большая вероятность повредить резьбу.
Экстракторы для выкручивания сорванных шпилек и болтов являются наиболее удобным, безопасным и эффективным методом извлечения обломанных фрагментов крепежей. Инструменты продаются как наборами, так и в единичном экземпляре. Комплекты приобретать выгоднее, поскольку они универсальны и применяются в разных ситуациях. Наборы долговечные и надежные, поскольку производятся из хромванадиевой стали.

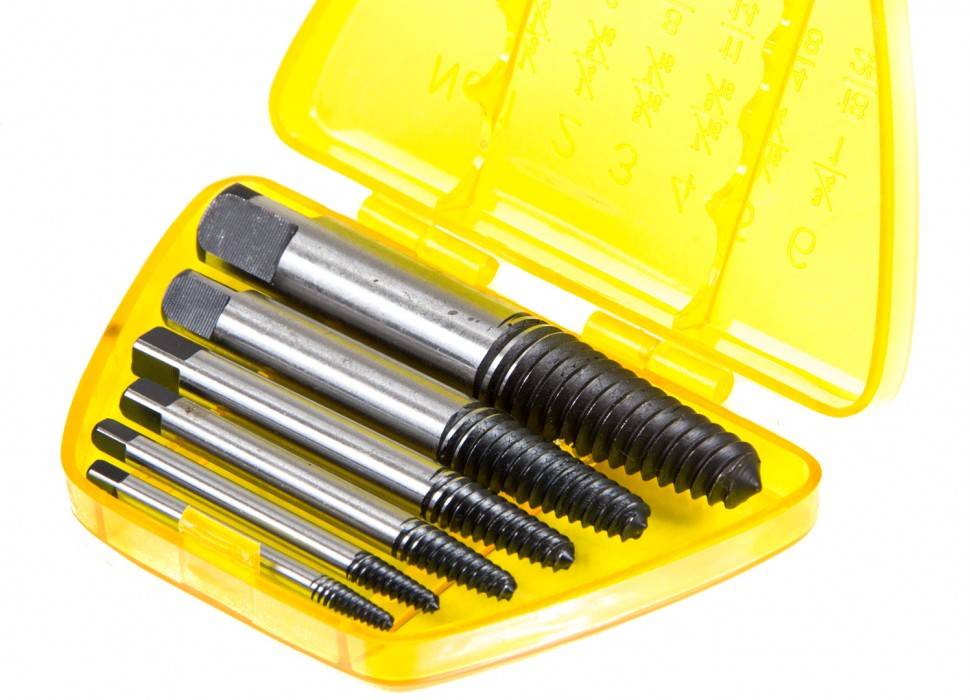

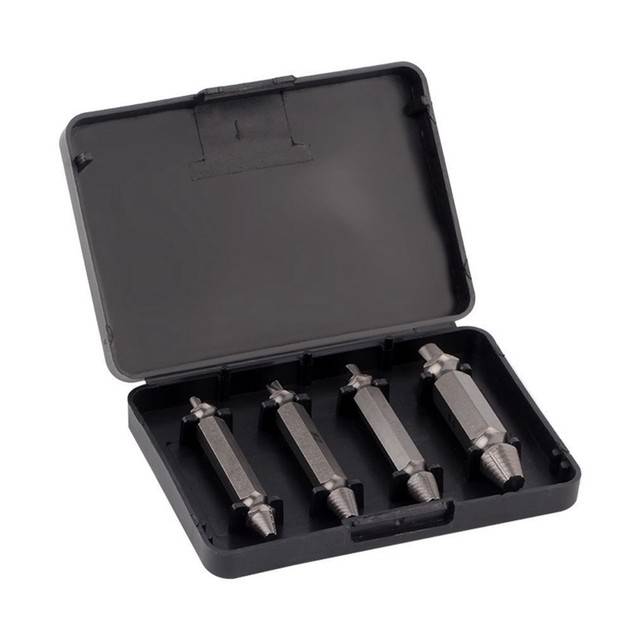

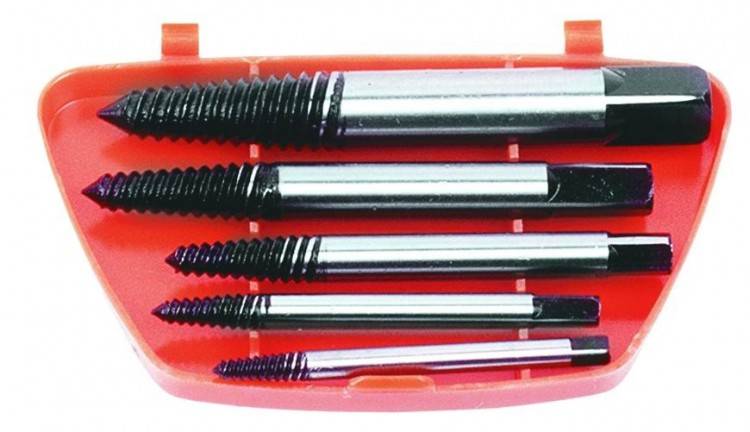

Формы выпуска – какие комплектации наиболее выгодны для приобретения
Важным моментом при выборе экстрактора является его комплектность. Зависит она, в первую очередь, от потребностей и целей.
Внешний вид | Форма выпуска | Назначение |
ФОТО: alifish.ru | Штучный экземпляр | Специализированные работы, срочный ремонт, одиночные форс-мажорные поломки |
ФОТО: itsprom.ru | Набор экстракторов (одного вида) | Профессиональная деятельность, регулярно повторяющиеся инциденты |
ФОТО: krepezhinfo.ru | Набор экстракторов (универсальный) | Любые виды работ |
Особенно нашей редакции хотелось бы выделить последний вариант. Дело в том, что, помимо самих «извлекателей», данная форма включает в себя переходники, специальные втулки для упрощения работы, а также свёрла, необходимые для предварительной обработки объекта. Единственный недостаток – качество отдельных элементов в подобном наборе может уступать единичным продуктам, в противном случае, цена на изделие была бы непомерно высокой.
Очень полезно приобрести комплект с воротком, т.к. он позволяет извлекать метиз вручную ФОТО: aliexpress.com
Что такое экстрактор — конструкция и виды
Экстрактор — это полезный инструмент, который предназначен для выкручивания деформированных резьбовых соединений. Конструктивно инструмент представляет собой бородок или добойник, который состоит из двух частей:
- Рабочая — имеет клиновидную резьбу, которая нарезана в левую сторону (для крепежей с левой резьбой применяются устройства с правой резьбой)
- Хвостовик — шести- или четырехгранная форма, которая нужна для подсоединения дополнительного инструмента воротка, плашкодержателя или шуруповерта
Производители выпускают разных размеров экстракторы, что актуально, так как резьбовые соединители имеют разные диаметры. Именно поэтому экстракторы продаются наборами, что позволяет при необходимости, когда надо выкрутить сломанный болт, воспользоваться подходящей насадкой. Наиболее популярными являются размеры экстракторов от М1 до М16.
Устройства отличаются по конструкции, и они бывают:
- Клиновидными — имеют вид конуса без резьбовых граней. Принцип их работы заключается в том, что в застрявшей части болта просверливается отверстие. Диаметр сверлимого отверстия должен быть таким, чтобы экстрактор плотно вошел в зацепление с застрявшим болтом. Насадка слегка вбивается в просверленное отверстие, а затем выполняется вывинчивание застрявшего болта при помощи воротка. Инструмент прост в применении, однако для достижения положительного результата, следует сверлить отверстие в застрявшем болту строго по центру. Смещение отверстия приводит к тому, что можно сломать инструмент

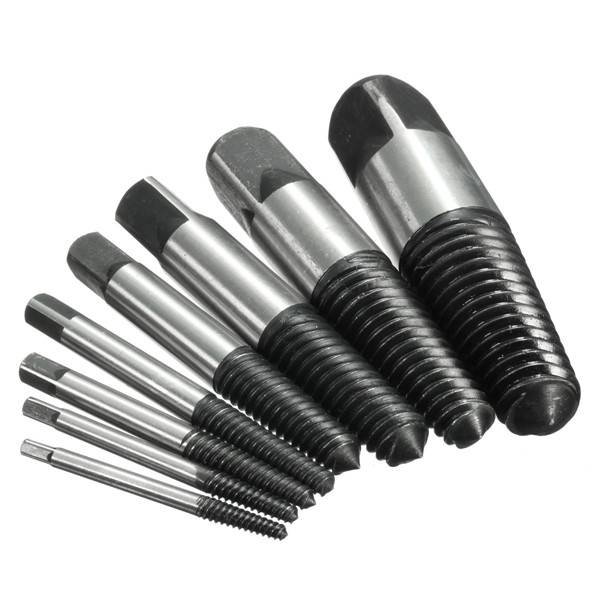

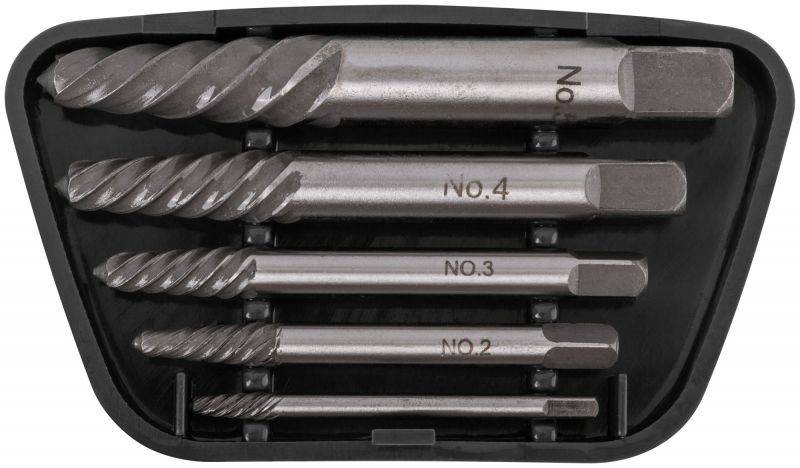

- Спиральными или резьбовыми — имеют клиновидную форму стержней с резьбовыми или спиралевидными гранями. Отличие между спиральными и резьбовыми скрывается в надежности зацепления. Принцип работы таких устройств заключается в том, что предварительно высверливается отверстие в застрявшем крепежном соединении, а затем в направлении против часовой стрелки происходит завинчивание стержневого экстрактора. После надежного зацепления стержня, происходит вывинчивание застрявшего болта. Если застрял болт с левой резьбой, то необходимо использовать экстракторы с нарезкой граней в правом направлении, то есть наоборот
- Стержневыми — имеют укороченную форму рабочей части, которая состоит из прямых граней и с перпендикулярными прорезями. Экстракторы стержневого типа напоминают метчики для нарезания резьбы на гайках. Принцип работы таких устройств также аналогичен метчикам. Керном ставится отметка по центру, после чего завинчивается стержневой экстрактор в направлении против часовой стрелки. Как только грани насадки зацепляются с застрявшим болтом, происходит заклинивание с последующим его вывинчиванием
Наиболее популярными являются модели спирального типа. Для изготовления устройств используется высокопрочная легированная сталь, отчего и стоимость инструментов соответствующая. Самыми дешевыми являются клиновидные экстракторы, однако они не эффективны в таких ситуациях:
- Когда отсутствует пространство для того, чтобы забить в отверстие клин
- Когда удары молотком могут нарушить целостность всего устройства, в которое завинчен отломанный болт
Спиральные устройства исключены недостатков клиновидных экстракторов, однако для их использования, предварительно требуется просверлить отверстие. Если отломанный болт находится в труднодоступном месте, и подлезть к нему дрелью невозможно, то применяются стержневые экстракторы. Стержневые устройства имеют хвостовики шестигранной формы для закрепления в патроне дрели или шуруповерта.
https://youtube.com/watch?v=7r4_2QDN1RM%3F
Это интересно! Следует понимать, что экстракторы применяются в самых крайних случаях, когда на болте оторвана шляпка заподлицо. Если слизаны грани шляпки, то выкрутить болт можно при помощи специальных зажимных клещей — ручные тиски.
Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать
Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.
Используются экстракторы для выкручивания сломанных болтов с таких деталей:
- Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
- Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
- Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
- Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
- Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
- Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
- Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей
В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.
Технические основы – особенности конструкции и принцип работы оборудования
Для начала стоит указать читателям, что слово «экстрактор» имеет английские корни. В переводе с английского «extact» означает «извлекать, удалять». Это слово лучше всего объясняет назначение инструмента. С точки зрения конструкции, подобное оборудование имеет общую черту: оно состоит из хвостовой части и основной в виде бура различной формы.
Простота конструкции обеспечивает долговечность и надёжность в различных ситуациях ФОТО: krepezhinfo.ru
За счёт чего герой нашего обзора справляется со своей основной задачей? Всё элементарно – в теле повреждённой детали создаётся отверстие определённого диаметра, внутрь вставляется экстрактор и закрепляется. Мастеру остаётся только извлечь повреждённый элемент при помощи отвёртки, шуруповёрта либо иных подручных средств.
В некоторых моделях экстрактор механическим способом проникает внутрь шурупа или винта ФОТО: kraft-air.ru
Другие способы выкручивания поломанных болтов или как обойтись без экстрактора
Способ извлечения крепежа с сорванной шляпкой при помощи экстрактора является самым надежным и эффективным, но его недостаток в том, что далеко не у всех имеются такие инструменты. Конечно, их рекомендуется купить и всегда иметь в гараже, но если их нет, и необходимо срочно выкрутить застрявший болт, то для этого имеются другие способы. Рассмотрим их подробно.
- Как выкрутить саморез со слизанными гранями под отвертку — здесь имеется два способа. Первый способ заключается в использовании плотной ткани или резины, которую следует использовать как прокладку между шляпкой и отверткой. Плотно прижимая отвертку, необходимо попытаться выкрутить саморез. Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа
- Как выкрутить винт с поврежденными гранями на шляпке. Если винт имеет выступающую шляпку, то в таком случае рекомендуется использовать специальные зажимные клещи. Этот инструмент также подходит для болтов, на которых слизаны грани. Клещами плотно фиксируется шляпка, после чего выполняется вывинчивание детали
- Если на крепеже сорвана шляпка — когда под рукой нет экстракторов, тогда понадобится воспользоваться сварочным аппаратом. При помощи сварки необходимо сделать аккуратный прихват застрявшей детали, после чего произвести ее вывинчивание. Этим способом пользовались до того, как появились экстракторы. Если размер оставшейся части болта позволяет просверлить два отверстия, тогда используется еще один способ. Высверливаются два отверстия, в которые вставляются два гвоздя. Используя плоскогубцы, можно произвести вывинчивание оставшейся части резьбового элемента, но при условии того, что резьба не заржавела
- Если сорвана шляпка, но при этом выступает часть крепежа. В таком случае можно воспользоваться зажимными клещами или шпильковертом
Решение об извлечении оставшейся части резьбового устройства необходимо принимать в зависимости от сложившейся ситуации. Следует также знать о том, что безвыходных ситуаций не бывает, и на крайний случай всегда можно высверлить оставшуюся часть сорванного крепежа, и нарезать новую резьбу. Однако помните, что это самый крайний случай.
Основные разновидности экстракторов
В зависимости от конструктивных и эксплуатационных особенностей, вывертыш болтов, подразделяется на несколько видов и модификаций. Он может быть:
- Клиновидным. Изделие имеет граненую конусную форму, при работе используется как клин, который нужно вбить в уже подготовленное отверстие на сломанном основании застрявшей шпильки. После вбивания и фиксации инструмента, его нужно постепенно выворачивать, посредством гаечного ключа. Использовать в работе такой экстрактор абсолютно несложно, главное учитывать, что отверстие, которое высверливается под него должно быть размещено непосредственно в центре основания крепежного изделия. Если это не выдержать, то усилие, прикладываемое во время вращения будет смещенным, что не позволит извлечь сломанный элемент. Даже более того, есть вероятность поломки самого приспособления.
- Стержневым. Представляет собой граненый стержень и по принципу работы во многом похож на клиновидный тип инструмента. Его также следует забивать в просверленное отверстие в сломанной шпильке, заклинивать и выкручивать ключом. Основной минус стержневого приспособления — это сложность извлечения из выкрученной детали.
- Спирально-винтовым. Является наиболее распространенным, удобным и эффективным приспособлением для выкручивания обломанных болтов. Он также имеет форму в виде конуса, только на нем уже нарезана специальная левая или правая резьба (для выкручивания левых резьб). Такие виды экстракторов не забиваются в деталь, а вкручиваются в просверленные отверстия в крепежах, клинятся и, совместно с крепежными элементами, медленно извлекаются. Стоит отметить, что при его использовании вместо гаечного ключа требуется использование специального воротка.
Классификация и конструкция
Для вывинчивания старых болтов и шпилек с отломанными шляпками можно применять один из трех видов экстрактора.
Клиновидный стержень – имеет форму ограненного конуса. Его забивают в подготовленное отверстие в торце, заклинивают и выкручивают. Клиновидный экстрактор простой в использовании, но для эффективного извлечения потребуется точность в сверлении центрального отверстия. По завершению бывает сложно снять извлеченную деталь с вывертыша.
Стержневой – сделан в форме острогранного стержня. Его забивают в высверленное отверстие и заклинивают. Вместе с крепежом экстрактор выкручивают ключом. Удалить обломок со стержневого инструмента очень сложно, что и является основным его недостатком.
Винтовые спиральные – производятся также в форме конуса, но уже с резьбой. Инструмент имеет две резьбы: левую используют для удаления болтов с правой резьбой, и правую – для извлечения метизов с левосторонней резьбой. Винтовой инструмент не нужно забивать. Его вкручивают и выкручивают уже вместе с обломком. Для вывинчивания применяют вороток.
