Виды колунов
Устройства можно разделить на бытовые и промышленные:
- Битовые предназначены для обработки небольшого объема дров по стандартной схеме и время от времени нуждаются в перерыве. Применяются для быстрой заготовки дров в печи или камины;
- Для заготовки огромного количества дров используют промышленные колуны, которые могут справится с различными объемами. Имеют довольно сложную конструкцию и рассчитаны на долгое время беспрерывной работы. Отличается очень высокой ценой, в отличии от бытовых.
По способу закладки колуны делятся на;
- Горизонтальные, когда идет горизонтальная закладка бревна на рельсы. Достаточно удобный и практичный способ, считается самым распространённым. При работе бревно движется в направлении до ножа или нож в направлении бревна;
- Вертикальный отличается от предыдущего только механизмом укладки. Здесь нож движется сверху и давит на бревно. Очень удобная конструкция, так как она занимает немного места. Зачастую ее используют в промышленности;
- Смешанная одновременно совмещает в себе два типа закладки. Такие модели считаются профессиональными, их применяют для обработки большого потока дров на различных деревообрабатывающих предприятиях.
Дровоколы отличаются еще и двигателями. Для работы колуна используются разные, по принципу потребления, двигатели. Среди них есть электрические и бензиновые дровоколы.
Электрические 220В подходят для бытовых целей и обязательным моментом при их использовании является наличие электричества. Если имеется напряжение 380В, то можно поставить промышленный двигатель мощностью около 2 КВт.
В промышленности также применяют мощные бензиновые колуны.
Существуют дровоколы на тракторной тяге, используются для больших предприятий и промышленных комплексов. Для работы устройство подключается к гидросистеме трактора. Очень редко используются модели с комбинированной системой двигателя или различные двигатели от бытовых приборов, например, стиральной машины.
По способу передвижения устройства можно делить на стационарные и передвижные.
Одна из разновидностей механического дровокола
Нам понадобятся следующие материалы и инструменты:
- Старый обод от колес.
- Угловая шлифовальная машина.
- Болгарка.
- 2 стальные трубы диаметром 50 миллиметров.
Для начала необходимо вырезать внутреннюю часть из обода с помощью болгарки. Края обработаем шлифовальной машиной. Привариваем к ободу две трубки с разных сторон. Между трубами устанавливаем режущий элемент. Сверху к трубам привариваем остатки от внутренней части обода.
С получившейся самоделкой очень просто работать. Устанавливаем на режущей элемент полено и ударяем по нему кувалдой. Полено раскалывается.
Основные преимущества механических дровоколов:
- Простота использования.
- Легкость конструкции.
- Долговечный механизм.
Основные недостатки:
- Низкая производительность
- Ограничение по длине и толщине бревен.
- Для работы необходимо приложить физические усилия.
- Не эстетичный внешний вид.
Инструкция по технике безопасности при работе с дровоколом.
- Если поршень слишком быстро вращается при работе дровокола, то можно травмироваться.
- Гидравлический и реечный дровокол не работают без топлива, позаботьтесь об этом заранее.
- Слишком быстрое передвижение бревна к колуну может спровоцировать заклинивание или поломку.
- На стадии проектировании устройства позаботьтесь о правильном расположении режущего элемента. Он должен находиться в недоступном месте. Иначе есть риск травмироваться.
- В реечном дровоколе желательно установить предохранитель в виде муфты.
- Если дровокол сломался, все работы по починке необходимо выполнять при выключенном электродвигателе.
- Любые действия с заготовками осуществляются после выключения аппарата.
При работе с дровоколами необходимо использовать:
- Спецодежду из плотной ткани.
- Защитные очки.
- Наушники.
Сделать дровокол самостоятельно вполне осуществимая идея. Тем более что покупные устройства стоят довольно дорого. При работе необходимо соблюдать технику безопасности. Если следить и вовремя ремонтировать дровокол он сослужит вам долгую службу.
Чертежи и инструкция изготовления своими руками гидравлического дровокола
Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).
Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.
Требования к конусному дровоколу
Инструмент, который считается оптимальным для заготовки древесного топлива, должен отвечать определенным требованиям. Это касается любого из существующих видов, гидравлического, механического и конусного. Дровокол kone должен обладать следующими параметрами для успешной работы:
- рабочей длиной (так называется расстояние между клином и поршнем, оптимальным считается 50 см);
- хорошей мощностью расщепления (стандартной считается 5-7 тонн), необходимой для беспроблемного раскалывания заготовки;
- достаточной скоростью вращения (не менее 400 оборотов в минуту, но и не более 600), для применения направленной силы к волокнам древесины;
- второй показатель скорости — движение поршня, которое делают обычно 4 см/сек вперед и 7,5 см/сек — в обратном направлении;
- наличие ограничителя хода, одновременно увеличивающего производительность и снижающего расход потребляемой энергии;
- достаточно мощный двигатель (примерно на 3-4 кВт);
- форма и функциональность винта, где минимальная рабочая скорость определяет производительность как промышленного, так и самодельного устройства, в котором винт играет одну из определяющих ролей.
Дровокол электрический
Габариты, мощность и максимально возможная производительность — вот три составляющие цены в приобретении приспособления, изготовленного в промышленных условиях.
Факт! Маленькую механическую модель можно приобрести и за 6 тыс. руб. Чем мощнее двигатель, усилие при раскалывании и производительность — тем дороже устройство. Цена дровокола-шурупа может достигать от 20 тыс. руб*. до 125 тыс. руб*. Последняя установка колет 40-сантиметровую заготовку за 2 сек.
Схема дровокола винтового
Виды приспособлений для раскалывания бревен
Дровокол гидравлический
Самодельный гидравлический дровокол
Принцип действия – толкач, движимый гидроприводом, подает бревно на клиновую систему. Для работы требуется компрессор. Он может быть электрическим или собранным на двигателе внутреннего сгорания. Конструкция эффективная и достаточно надежная, поскольку механических частей мало. В обслуживании нуждается лишь сама гидравлика.
Промышленный дровокол гидравлический
Изготовить самостоятельно довольно проблематично, разве что удастся заполучить гидропривод от списанной сельхозтехники.
На видео пример работы самодельного дровокола. Как видно из ролика, нет ничего супер сложного в его конструкции. Основной гидроцилиндр от шнека зерноуборочного комбайна ход штока 50 см.
Реечный дровокол

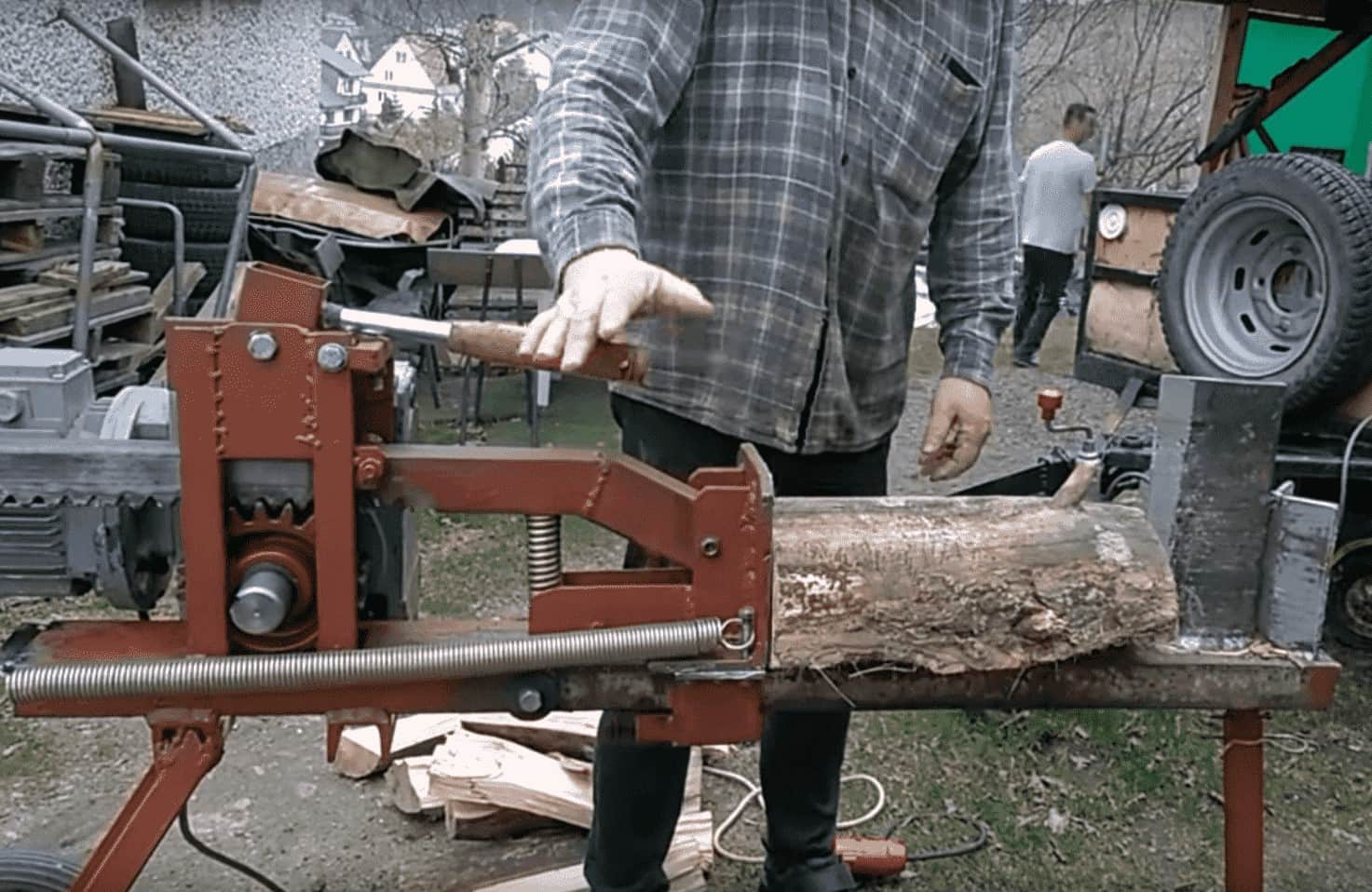

Толкач приводится в движение парой «шестерня-рейка», механизм понятен из иллюстрации. Привод может быть электрическим или бензиновым. Крутящий момент с вала электромотора при помощи редуктора многократно усиливается.
При помощи рычага зубчатая рейка прижимается к вращающейся тяговой шестерне, подавая толкач на бревно. Затем пружина возвращает механизм в исходное положение. Такой дровокол не настолько мощный, в сравнении с гидравлическим.
Однако для домашнего использования он вполне подходит. Стоимость устройства достаточно демократичная. Недостаток – рабочая шестерня быстро изнашивается и пара требует замены.
Такое приспособление можно изготовить своими руками.
В этом видео ролике представлен самодельный реечный дровокол с ременной передачей. Ничего мудреного, простая и эффективная конструкция производительность, которой выше чем у дровокола гидравлического.
https://youtube.com/watch?v=t7QDunX9gTI
Винтовой (конусный) дровокол
Самодельный винтовой дровокол
Самая популярная конструкция данного приспособления. Имеется в продаже в разных размерах и ценовых категориях. Принцип действие простой – бревно подается на вращающийся конус, выполненный в виде архимедова буравчика.
Конус ввинчивается в заготовку, и, благодаря клинообразной форме раскалывает ее. Простота конструкции позволяет изготавливать подобные устройства самостоятельно.
ВАЖНО! Скорость вращения вала с буравчиком не должна превышать 500 оборотов в минуту. Иначе устройство становится травмоопасным.. Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора
В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально
Многие самодельщики пренебрегают редуктором, и насаживают конус прямо на вал электромотора. В такой конструкции приходится добавлять приспособление для удержания бревна, или ставить его вертикально.
Конус на валу электромотора
Редуктор лучше делать шестеренчатым, поскольку усилие на оси большое, и шкив может проскальзывать. Поэтому в ременном приводе делают двойное усиление.
Ременная передача на шкив конуса дровокола
Как работает схема:
При включении маслостанции оба насоса подают масло к гидрораспределителю с небольшим давлением (например 3 мПа). Наш цилиндр, с поршнем 90мм, при давлении 3 мПа развивает толкающее усилие 1,9 тонны, что тоже совсем не плохо для холостого хода.
Как только шток гидроцилиндра касается полена, в системе повышается давление и срабатывает обратный клапан, который отсекает секцию насоса объёмом 32 куб.см, масло из которой, через редукционный клапан переливается в маслобак.
Далее работает только секция насоса объемом 10 куб.см, которой требуется значительно меньшая мощность, для развития рабочего давления в системе 16 мПа. В этот момент шток двигается медленно, но с максимальным усилием. Как только полено начнет раскалываться, потребуется меньшее усилие на штоке, давление в системе упадет и обратный клапан снова откроется, к работе подключится секция насоса объёмом 32 куб.см и шток гидроцилиндра начнет быстрое движение холостого хода.
Таким образом, для работы системы требуется привод мощностью уже не 13,5 кВт, а только 6,7 кВт, Ближайший по мощности электродвигатель 7,5 кВт. В два раза менее мощный.
Разработка компоновочной схемы дровокола
Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.
Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.
Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.
Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.
Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).
Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.
Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.
Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.
Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.
Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:
- Партия заготовок подвозится к дровоколу.
- Каждое бревно определенного размера укладывается на ложе.
- Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
- Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
- Расколотые поленья перемещаются на подставки за пределами ножа.
- Оператор переключает гидрораспределитель для обратного перемещения толкателя.
- Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
- Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.
Как смастерить дровокол самостоятельно

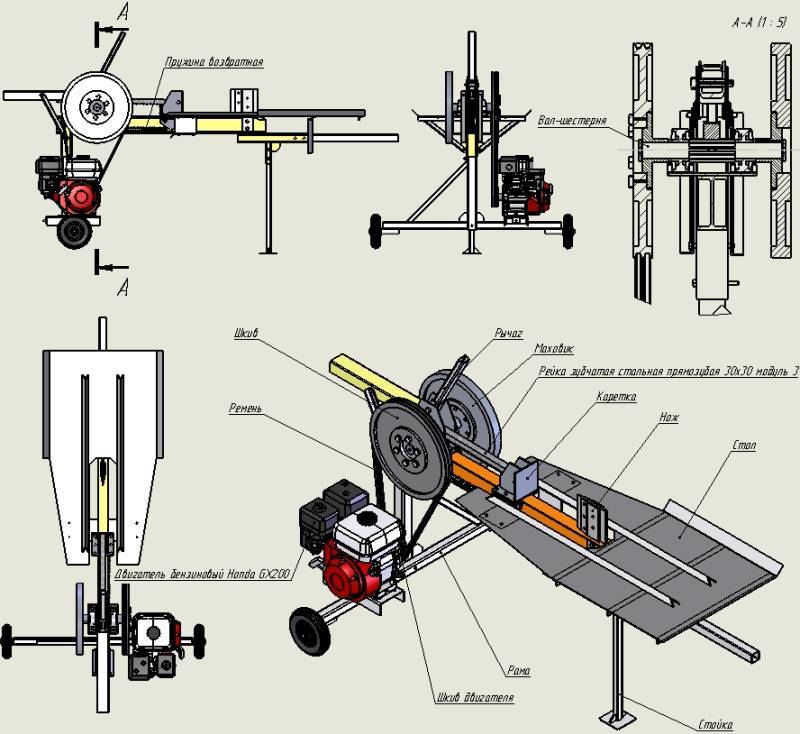

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:
Рабочие узлы
Станина, редуктор, двигатель и рабочий конус.
Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.
Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.
Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.
Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.
Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.
В качестве возвратных пружин подойдут даже доводчики с дверей.
Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.
Полезные советы
Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух
Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.
И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.
Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.
А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.
Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.
Секреты работы с дровоколом
Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.
В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.
Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.
Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.
Примерные затраты на самостоятельное изготовление
Стоит отметить, что все затраты индивидуальные, так как у всех разные конструкции и наличие первоначального материала. Поэтому приводим примерную смету, сколько будет стоить изготовление колуна. Все цифры представлены в российских рублях.
- Двигатель Лифан 13 л. с. — 14 300;
- Гидроцилиндр 100/40/61 — 10 420;
- Гидрораспределитель — 3 510;
- НШ32 — 1 610;
- Привод НШ от МАЗа — 3 960;
- Ступицы с колесами от ВАЗ — 1 500;
- Шкив на двигатель — 1 000;
- Ремни клиновидные — 830;
- Масло гидравлическое 40л. — 2 600;
- РВД + муфты — 2 500;
- Фланцы к НШ — 440;
- Металл для ножей — 1 000;
- Металл для всего остального — 4 000;
- Болты, гайки, шайбы и т. п. — 640;
- Масло в движок — 380;
- Шланг резиновый + хомутки —300;
- Краска — 630;
- Электроды ф4мм — 2 кг и ф3мм — 5 кг — 1 050;
- Диски для болгарок 230-12 шт. 230- 1 зачистной 125- 1 зачистной + 3 обычных — 700;
- Кисти для покраски — 100.
Итого: 51 470 руб.
В итоге цена выходит не маленькая, поэтому может стоить подумать и проще купить уже готовый гидроколун с гарантией?
При сборке или проектировании, кому-то могут пригодится данные из паспорта станка Logsplit 100.
Самостоятельная сборка гидроколуна
Сборку лучше всего начинать со сварки рамы, прикрепляемой к платформе. Не обойтись без автомобильного домкрата, которым оснащается нижняя часть. Вверху рассчитывается разъем, необходимый для эффективной колки. Ведь диаметр, длина каждой заготовки отличаются, поэтому вертикальный гидравлический дровокол должен быть «всеядным».
На фотоснимке показан механический колун, рассчитанный на эксплуатацию в промышленных масштабах. Он имеет сложную конструкцию: домкрат гидравлический, а станина стационарная (непереносная). Чтобы создать такую установку, нужно обладать базовыми слесарными навыками, быть знакомым с основными правилами техники безопасности. Агрегат кажется простым, но при халатном отношении велик риск несчастного случая.
Чтобы сэкономить ресурсы, установили ножи клиновидной формы, имеющие от 4 до 8 лопастей. Если бы нож был обычным, он бы просто разрезал бревнышко на две части. За счет клиновидных лезвий любое полено обрабатывается за один проход. Если вы планируете сделать гидравлический дровокол своими руками с приводом от трактора, не забудьте оборудовать его клиновидным ножом с четырьмя лопастями.
Простейшая сборка будет состоять из:
- Гидронасоса и привода (мотора).
- Гидробака, цилиндра и распределителя.
- Рукавов.
- Также нужно запастись соединительными элементами.
Прежде чем приступать к работе, важно определиться с конкретными показателями мощности, выяснить необходимое усилие гидроцилиндра. Простыми словами, вы можете собрать дровокол, а его мощности попросту не хватит для эффективной работы
Поэтому когда будут попадаться крупные полешки или сучковатое дерево, оборудование может попросту заклинить.
Данное фото демонстрирует простейшую схему колуна
Обратите внимание на предохранительный клапан гидрораспределителя. Его нужно устанавливать в обязательном порядке, хотя на параметры системы он не влияет
