Дорожный курвиметр. колесо для измерения расстояния

Измерить расстояние по карте

Для точного измерения расстояния на карте пользуются циркулем-измерителем, курвиметром и масштабной линейкой. Циркуль-измеритель должен без труда разводиться и сохранять приданное положение, а его острие – давать тонкий накол.

Курвиметр применяется для измерения длин кривых линий. Устроен он просто: колесико, находящееся внизу, соединено системой зубчатых передач со стрелкой, которая при движении колесика вдоль измеряемой на карте линии вращается и указывает отсчет на шкале циферблата.

У некоторых курвиметров вместо стрелки вращается циферблат. На этих устройствах шкала имеется с двух сторон: на одной стороне – в сантиметрах, а на другой – в дюймах.

Чтобы установить соответствие цены деления измеряемой величине, следует измерить известную длину какой-нибудь линии и сравнить.

Измерение расстояний на карте с помощью циркуля и линейного масштаба выполняется в следующем порядке. Допустим, нужно определить расстояние между двумя точками А и В.

Раствором циркуля зафиксируем это расстояние и, не меняя раствора, перенесем циркуль на линейный масштаб так, чтобы одна ножка точно совпала с нулем или с подписанным делением вправо от нуля, а другая встала влево от нуля. Произведя отсчет по делениям масштаба, определим, что измеренное расстояние между точками А и В равно 290 м.

Держать циркуль при измерениях следует всегда правой рукой с небольшим наклоном от себя, причем так, чтобы его ножки только слегка прикасались к делениям масштаба.

Для определения расстояния на карте с помощью курвиметра нужно предварительно совместить его стрелку с начальным делением шкалы циферблата, а затем установить колесико в исходной точке и осторожным движением прокатить курвиметр вдоль измеряемой кривой линии до конечной точки.

При движении курвиметра необходимо следить, чтобы стрелка вращалась в правильном направлении. Если курвиметр имеет шкалу, выраженную в километрах, измеренное расстояние следует отсчитывать по делениям, соответствующим масштабу карты.

Так как 1 см на карте соответствует 2 км на местности, искомое расстояние будет 2 • 16 = 32 (км). При работе на карте 1:100 000 (где 1 см соответствует 1 км) полученное число сантиметров будет соответствовать такому же числу километров.

При отсутствии курвиметра для измерения кривых линий можно воспользоваться циркулем, применяя способ «шага», подобно тому, как это делается при измерении длинных линий.

На практике сотрудники МЧС измеряют расстояние на картах с помощью масштабной линейки, которая имеет шкалы для измерения расстояний на топографических картах среднего и мелкого масштабов. Так как на линейке имеются сантиметровые деления, то практически она пригодна для измерения расстояний на любых картах.

Поскольку с помощью циркуля расстояние определяется более точно, чем линейкой, можно воспользоваться циркулем и масштабной линейкой, используя последнюю в качестве линейного масштаба.

Измерить расстояние на карте онлайн

3planeta.com

С помощью этого сервиса вы можете определить суммарное расстояние между двумя или более точками на планете Земля, соединенных прямыми линиями. (Все точки нужно указывать щелчками).

Расстояние определяется в метрах и автоматически перекодируется в ярды. Как пример рассмотрено определение длины озера Лох-Несс в Шотландии.

mapsdirections.info

Выберите местоположение посредством нажатия на карту или использования поля поиска. Это позволит установить первый маркер. Нажмите снова на карту или введите другой объект поиска для установки второго маркера. Требуется как минимум два маркера для измерения расстояния и как минимум три маркера для измерения площади.

Все маркеры при необходимости можно перемещать на карте. Если вы допустили ошибку, нажмите на кнопку . Нажмите на кнопку , чтобы удалить все пункты с Google Карты и начать снова.

Результаты измерения расстояния будут указаны в метрах, километрах, футах, ярдах и милях. Результаты измерения площади будут указаны в квадратных метрах, квадратных километрах, квадратных футах, квадратных ярдах и акрах.

  1. Как измерить расстояние между точками на Google Картах:
  2. Откройте Google Карты на компьютере. Если для них включен упрощенный режим (обозначается значком молнии в нижней части экрана), то измерить расстояние нельзя.
  3. Наведите курсор на начальную точку и нажмите правую кнопку мыши. Откроется меню.
  4. Выберите Измерить расстояние.
  5. Укажите на карте вторую точку, нажав левую кнопку мыши. Точно так же можно добавить ещё несколько точек.
  6. При необходимости вы можете перетащить точку в другое место или удалить, нажав на нее.
  7. На карточке в нижней части страницы будет указана общая протяженность пути в километрах и милях.
  8. Когда закончите, нажмите на значок Закрыть.

Что такое курвиметр

Курвиметр (от лат. curvus — изогнутый) — это прибор с помощью которого измеряют длины извилистых линий на планах, чертежах и картах. Курвиметр прост в конструкции и состоит из зубчатого ролика известного диаметра на ручке и счётчика пройденного количества зубцов.

Для измерения длины кривой по ней прокатывают роликом курвиметра. Такие курвиметры называются механическими и используются для измерения расстояний уже не первое тысячелетие.

В последнее время стали выпускать электронные курвиметры, снабжённые ЖК-дисплеем на котором отображаются результаты измерений. Но сути это не меняет, разве что уменьшается погрешность измерений.

  • Данный прибор был изобретён известным учёным М. Ломоносовым для точного измерения искривленных линий в схематических изображениях и отлично подойдёт для:
  • атласа;
  • карты;
  • плана.

Прибор также используется непосредственно на грунте во время выполнения дорожных работ. Кривая всегда изгибается в натуре и на топографических картах. Курвиметр помогает идеально измерить такие расстояния. Устройство приходит на помощь многим людям в повседневной жизни и в работе.

Кто и когда изобрёл курвиметр

Одни говорят, что это было в древности – то ли в Китае, то ли в Греции, то ли в Риме. В России пальму первенства отдают Ломоносову, добавляя, что он назвал прибор «кривиметром», а в Германии слово переиначили на курвиметр. В 1873 году английский мастер Эдвард Моррисон запатентовал «продвинутый карманный инструмент для измерения и регистрации расстояний».

Прибор отличался от описанного выше отсутствием ручки и названием «чартометр». Изобретатель наладил собственное производство новинки. Конкуренты тоже не дремали и выпускали аналогичное устройство, окрестив его ротаметром. В конце столетия немецкий Kurvimeter попал в Россию.

Партию приборов закупил Балтийский завод, где начали строить первые российские броненосцы. С помощью прибора раскрой листов броневой стали шёл точнее и экономней. В Петербурге знаменитая часовая фирма Павла Буре начала выпуск отечественных курвиметров (немецкое имя таки прижилось).

В конце 1940-х, когда в стране развернулась борьба с «засильем иностранщины», в учебниках по военной топографии прибор стали именовать «кривометром», но новое название не закрепилось.

Что измеряет курвиметр

Как уже говорилось, курвиметр измеряет расстояния по карте и позволяет быстро определить протяжённость тех или иных кривых линий. Для вычисления необходимо прокрутить колесо прибора по извилистой линии маршрута и соотнести полученный результат с масштабом чертежа.

Иногда на карте нужно измерить длину дороги между двумя точками. Или, к примеру, длину реки. В отсутствие интернета (он не всегда под рукой) это не простая задача.

А если надо промерить расстояние не на карте, а на чертеже, инженерной схеме, то и Гугл не поможет. Конечно, можно разделить кривую на более или менее прямые отрезки, взять линейку, циркуль. Но когда кривая длинная и очень извилистая, то умаетесь измерять, а точность пострадает.

Пользоваться курвиметром просто. От начальной точки до конечной ведёте колёсиком по кривой линии, а прибор «считает» его обороты. В итоге на шкале стрелка показывает, сколько сантиметров колёсико проехало.

Остаётся посмотреть на масштаб карты и умножить на него показания прибора. Прибор даёт небольшую погрешность – всего 5 мм на каждый метр измерений.

Курвиметр как пользоваться

Пользоваться дорожным курвиметром просто – его прокатывают по дороге и снимают показания счётчика.

  1. Важные моменты:
  2. Измеряя маршрут, не пытайтесь сразу вычислить всю его протяжённость. В результате вы получите грубую цифру. Пока вы будете прокатывать колесо по длинному пути, рука может дрогнуть, а это отразится на результате.
  3. Для подробных вычислений используйте карту большого масштаба. Чем больше – тем лучше. Пешим туристам лучше всего пользоваться картами пятьсотметровками. Если удалось найти ещё подробнее – вам повезло.
  4. Даже если вы с первого раза успешно прокатили колёсико и получили нужный результат, попробуйте ещё, чтобы исключить погрешность.
  5. Чтобы чётко контролировать своё месторасположение, используйте измерения до контрольных точек − моста, брода, домика лесника. Так вы всегда будете иметь представление о своём местонахождении даже в ситуациях, когда все электронные навигаторы и сотовые приборы вас «потеряют».
  6. В дороге ведите записи своих измерений, отмечая расстояния между контрольными точками. Это очень полезно, если ваша группа вдруг разделится и нужно обсудить общий маршрут.

Область применения

Несмотря на то, что прогресс развивается большими темпами, курвиметры все равно сохранили свое место в некоторых областях. Ни один современный гаджет не сможет конкурировать с ними в точности показаний. Совершенствуется только эргономика и некоторые технические нюансы, все остальное остается прежним.

Всего существует две категории, на которые разделяются приборы:

  • Для небольших карт, которые продаются в магазинах;
  • Для местности.

Первый вариант представляет собой небольшое устройство, которое умещается на половину ладони. Такой инструмент используют для измерения длины между выбранными на карте точками, которые располагаются по кривой линии. Используя этот продукт, человек сможет с максимальной точностью определить расстояние, несмотря на кривой путь, что является полезным в некоторых ситуациях. Это отличный предмет, которым пользуется некоторая часть туристов, нередко ему доверяют больше, чем GPS или смартфонам. Потому что этот прибор сможет работать в любых условиях, главное взять дополнительные батарейки.

Приборы для измерения местности – это более крупные модели, примерная высота – 1.2 метра, но ее можно настроить. Их используют для проведения замеров дорог, земельного участка и прочих элементов. Конструкция изготавливается из прочного корпуса, на котором есть ручка, а в основании – колесо. Такой прибор оснащается специальным счетчиком, который считает каждый шаг. Путем обычного прокатывания определяется расстояние между точкой А и Б.

Для чего используются курвиметры

Курвиметры могут использоваться в различных целях. Однако вот наиболее способы применения этого механизма:

  • проведение строительных работ. К примеру, нужно замерить длину и ширину участка при строительстве дома;
  • ремонтные дорожные работы. В таком случае перед началом проведения косметического или полного ремонта дороги следует измерить расстояние этой дороги (чтобы в дальнейшем рассчитать количество необходимых материалов);
  • измерения при покраске бордюров или других загородительных мест. К примеру, может измеряться длина забора или натянутой проволоки;
  • геодезические измерения. В этом случае курвиметры нужны для измерения земельных площадей. Например, механизмом может заменяться длина пашни или лесополосы;
  • замеры при межевании земельных участков. Курвиметры используются специальными службами, официально регистрирующими участки.

    Дорожные курвиметры предназначены специально для измерения длительности дороги

Как устроен курвиметр

Наверняка услышав название курвиметра, что это такое — знают немногие. Это понятно, исходя из специфической специализации прибора. Однако пригодиться он может буквально любому, кто столкнётся с топографическим изображением либо необходимостью измерить линии на грунте, имеющие изогнутый рельеф.

Приспособление изначально было устроено довольно просто — снабжённое зубчиками колёсико, каким максимально точно повторяют путь кривой, и собственно корпус, с циферблатом либо шкалой, где отсчитывается пройденное расстояние, а также стрелкой-индексом.

С расширением сфер применения курвиметр обзавёлся более точным и совершенным электронным со шкалой-дисплеем аналогом, а также увеличенным в габаритах дорожным.

Но принцип остаётся неизменным — нужно пройтись по изогнутой линии, длину которой предстоит вычислить, колёсиком, а показания, полученные на шкале циферблата, перевести в единицы расстояния с учётом масштаба. В электронном варианте курвиметр автоматически покажет результат в заданных единицах — метрах, дюймах, километрах, милях.

Механический классический вариант прибора может иметь либо вращающийся относительно неподвижной стрелки циферблат, либо наоборот — вертящуюся вслед за колёсиком стрелку на статической круглой шкале. Один оборот колеса заставляет отклоняться ровно на 1 деление разметки. Как правило, шкалы две — по обе стороны, на одну нанесены сантиметры, на другую — дюймы.

Достаточно по схематическому изображению провести курвиметром, старательно повторяя контур интересующей линии, а затем полученные на шкале данные соотнести с масштабом, чтобы вычислить реально имеющееся расстояние.

Как использовать курвиметр

Понятно, что механический курвиметр не настолько точен, как его электронные усовершенствованные модели. Но его погрешность, что равна 0,5%, тем не менее вполне справится в ситуации, где особая точность не настолько важна.

Электронные аналоги уже могут похвастать гораздо меньшей погрешностью — в диапазоне до 0,2%, которая колеблется от конкретного вида модели. Именно они на сегодня востребованы там, где нужны профессиональные точнейшие расчёты.

В любом случае, оттого до сих пор высока востребованность вычислений курвиметром, что это на практике выходит гораздо легче, быстрее и точнее, чем линейкой или же рулеткой.

Электронный курвиметр

Электронный прибор курвиметр отличается от предыдущего варианта более высокой стоимостью и более сложной конструкцией. Очень часто производители этих приспособлений стараются наделить их массой всевозможных дополнительных функций, что не всегда необходимо. Например, существуют модели, оснащенные в дополнение к основной задаче еще и фонариком, калькулятором, компасом. А есть электронные модели, изготовленные в виде обычной ручки.


Более сложные конструкции предназначаются для разнообразных трудноисполнимых графических замеров, а также вычислений. Они оснащены программным обеспечением, имеют подключение к компьютеру и обладают большим количеством функций архитектурного и инженерного характера. В возможности такого приспособления входит обработка различных значений (до 50), таких как футы, дюймы и так далее, и, безусловно, метрическая шкала. Такой курвиметр может использоваться при работе с чертежами и картами любой сложности. Еще одно положительное свойство такой модели — сохранение данных.

К недостаткам электронного варианта курвиметра можно отнести чувствительность к погодным воздействиям и зависимость от источника питания. Ударопрочность тоже значительно ниже. Чаще всего эти электронные курвиметры используют при работе в кабинете, но не в полевых условиях.

Классы точности измерительного колеса

Как и в случае со всеми типами устройств, найти на рынке оборудование можно различного дизайна, они отличаются параметрами и своим внешним видом. В случае курвиметров класс, точности является важным фактором качества такого оборудования. Это указывает на степень ошибки, которая может быть замечена во время каждого измерения.

Измерительные колеса могут быть разделены по классу точности на:

  • аналоговые измерительные приоры с диапазоном погрешностей 20-50 см/км;
  • электронные измерительные колеса, диапазон ошибок которых обычно составляет 1-20 см.
  • дальномеры, точность которых находится на самом высоком уровне, поскольку показатель погрешности находится в пределах 1 — 10 мм.

Конечно, приведенное выше деление очень показательно, но не означает, что каждое аналогичное измерительное колесо работает в этом диапазоне, потому что его точность может быть намного выше. Точность показаний зависит от качества устройства, которое обычно объясняет и стоимость прибора.

Задумываясь о покупке курвиметра, важно знать, что выбор электронного прибора, несмотря на более высокую цену, может оказаться лучшим решением. Если хотите купить хорошее оборудование, следует обратиться за советом к эксперту, который поможет подобрать измеритель по индивидуальным требованиям покупателя

Курвиметры для местности

Курвиметр для измерения расстояния на местности также называется дорожное колесо. Он используется для установки разметки на местности и измерения расстояния. Применяя колесо можно получить точные данные, погрешность которых будет намного меньше, чем у рулетки. Прибор позволяет получить длину поверхности с учетом всех углублений и бугорков. Счетчик дорожного курвиметра может устанавливаться внизу возле самого колеса, или вверху на рукояти.

По конструкции счетчика данные устройства разделяют на 2 вида:

  • Механические.
  • Электронные.

Механические

Механический счетчик состоит из круглых цилиндров, по периметру которых нанесены цифры от 0 до 9. Эта конструкция полностью идентична той, что используется в старых автомобилях для отображения пробега авто, или электрических счетчиках для измерения потребления энергии. Сбоку счетчика имеется кнопка для быстрого обновления данных. При нажатии, установленная внутри устройства пружина, возвращает цилиндры в исходное положение, поворачивая их к циферблату стороной с о.

Расстояние, которое можно измерить механическим счетчиком, обычно составляет 1 км. После того как устройство покажите 999 м, если продолжить движение, счетчик обнулится. Если нужно измерить более длинное расстояние, то после каждого такого обнуления необходимо записывать, что пройден 1 км. После измерения нужно суммировать все отрезки. Для масштабных измерений на большие расстояния производители предлагают большой выбор курвиметров с более емким счетчиком. Счетчик отображает длину в метрах, а не количество оборотов колеса.

В том случае, если необходимо проводить измерение на ровной поверхности, когда можно идти быстро, стоит выбрать курвиметр с колесом большого диаметра. Оно катится гораздо быстрее и от него меньше устает рука. Обычно диаметр такого колеса составляет 31,847 см. Таким образом, длина колеса, как и его оборот, составит ровно 1 м. Если счетчик сломается, то можно просто считать количество оборотов колеса, что будет соответствовать длине расстояния в метрах.

Электронные

Курвиметры с электронным счетчиком и ДК-дисплеем являются более удобными для работы, хотя и менее надежными. Для их питания необходимо две пальчиковые батарейки. Недостатком таких приборов является опасность снижение заряда батареек в полевых условиях. К достоинствам можно отнести наличие собственной памяти, а также возможность переключаться из метрической системы на мили и другие единицы измерения. Такие приборы имеют собственную память. Отдельные модели способны высчитывать площадь участка местности, которая была обведена колесом.

Корпус курвиметра с электрическим или механическим счетчиком может складываться, что позволяет его компактно транспортировать. Высота стойки выставляется под рост оператора. Фактический диаметр колеса может быть разным. Чем оно меньше, тем компактней можно уложить устройство в кейс. При выборе дорожного колеса следует ориентироваться по тому, на какой местности будет осуществляться измерение. Поверхность колеса может быть гладкой, что хорошо для асфальта, или шипованной, что обеспечивает эффективное сцепление на грунтовых дорогах и предотвращает скольжение.

Курвиметр: что это такое, и для чего он нужен

Изобрели этот несложный механизм по одной из версий в Китае. Хотя подтверждений этому нет. Впервые такое устройство увидели в руках у Ломоносова, и называл он его кривометром. Возможно, Михаил Васильевич очень жалел, что не обладал таким прибором во время своего долгого путешествия до Москвы. Однако второе рождение и новое имя прибор получил только в конце XIX века. Практичные немцы стали выпускать Kurvimeter и продавать его по всему миру.

Курвиметр – инструмент для измерения кривых. И используют его для изучения маршрутов по карте. Все, кто умеет пользоваться картой, знают, что порой вычислить расстояние по ней не так просто, как кажется. Дороги прямыми не бывают, на автомобильных картах, конечно, указаны длины отрезков, но это же надо выписывать и складывать. А если речь идёт о карте охотника или рыболова, поисковика – тут и отрезки то не имеют обозначений. Можно ориентироваться только приблизительно, зная масштаб карты. Учитывая, что все эти приближения существенно сказываются на пешем маршруте, лучше, конечно, всё знать точно.

Любители путешествий по бескрайним просторам нашей родины знают, что навигационные системы и интерактивные карты покрывают далеко не все маршруты. Без старой доброй карты лучше не рисковать

Если у вас нет такого механизма, можно, к примеру, взять мокрую нитку, аккуратно выложить её по маршруту, отметить отрезок и потом соотнести его с масштабом изображения. Но с компактным простым прибором всё гораздо проще. И это вам подтвердят военные, геологи, охотники, рыбаки, любители путешествий. Курвиметр в горном туризме – незаменимая вещь.

Правила пользования курвиметром

А теперь поговорим о правилах, соблюдения которых требует курвиметр. Что это за правила и для чего они нужны, описано далее.

Используя для измерения курвиметр, вы обеспечиваете наиболее точный результат, показывающий длину извилистой линии на карте, не затратив для этого много времени и сил. Но не забудьте, что, работая с курвиметром, необходимо соблюдать некоторые правила, позволяющие уменьшить погрешность.

Первое: не старайтесь измерять всю длину необходимого отрезка сразу. Самым лучшим вариантом будет разделение всей линии на небольшие участки. Чтобы не запутаться, измерять нужно от одного заметного ориентира до другого. Необходимо это для того, чтобы увеличить точность результата.

Второе правило предусматривает использование карты большого масштаба. Чем больше, тем лучше. Самыми оптимальными считаются карты 1:50 000 и 1:100 000. Точность будет выше, если вы не поленитесь достаточно тщательно провести курвиметром по всем существующим изгибам линии.

Третье правило применимо не только к работе с курвиметром. Чем больше раз вы измерите необходимый отрезок, тем будет меньше вероятность ошибки. Хочется отметить, что курвиметр электронный более точный, чем обычный механический.

Разделение устройств измерения по способу вычисления

По способу вычисления такие измерительные приборы можно разделить на механические и электронные. Первые находятся в более низкой ценовой категории, однако, и точность их не столь высока – присутствует значительная погрешность. Рассмотрим подробно каждый из типов для того, чтобы читателю были понятны присущие им достоинства и недостатки.

Механические измерительные приборы предполагают погрешность в измерениях

Механические приборы для измерения расстояния

Старая добрая классика и сегодня пользуется популярностью. Однако пользуются ею в большинстве случаев опытные картографы старой закалки, не слишком доверяющие новомодным гаджетам. Если говорить о преимуществах механики, можно отметить следующие из них:

  • низкая стоимость, в сравнении с электронными аналогами;
  • компактность и малый вес;
  • автономность – прибор не нуждается в питании;
  • ударопрочность – в большинстве случаев корпус изготавливается из лёгкого металла или древесины;
  • влагозащищённость – этот параметр придётся по душе туристам, путешественникам, спасателям и морякам.

Но при всех достоинствах нельзя не упомянуть и о недостатках механических курвиметров, среди которых:

  • более высокая погрешность измерений, в сравнении с электронным прибором;
  • возможность получить сотые доли (при необходимости) отсутствует;
  • нужно производить дополнительные вычисления, соотнося показания с масштабом карты.

Конечно, на недостатки глаза не закроешь, однако, те, кто пользуется механикой, готовы с ними мириться, ведь такое устройство просто, а главное – надёжно. Круглая шкала равна 100 см. При полном обороте ролика стрелка сдвигается на 1 мм. После «прохождения» маршрута по карте показания умножаются на масштаб, в результате чего получается расстояние от точки до точки.

Электронные курвиметры и их особенности

Современные последователи механических курвиметров, способные сразу вывести на дисплей расстояние между точками в любых заданных единицах. Разработаны электронные устройства были для кабинетов проектных бюро, однако, со временем приобрели популярность и среди людей, не связанных с картографией. Рассмотрим, какими достоинствами обладает электронный прибор:

Электронные устройства обладают более высокой точностью измерений

  • одной полной зарядки хватает на 300-400 часов. При этом время продлевается за счёт функции отключения;
  • несильные удары переносит легко, благодаря корпусу из прочной пластмассы (падение с высоты не переживёт);
  • широкий диапазон рабочих температур;
  • способность самостоятельно производить все необходимые расчёты;
  • наличие дополнительных возможностей (подсветка, фонарик, компас) значительно расширяет функционал;
  • точность измерений значительно выше, чем у механических аналогов, возможность измерения до 1 метра.

Из отрицательных качеств отметим подверженность влаге, а значит, с прибором нельзя работать в ливень или шторм.

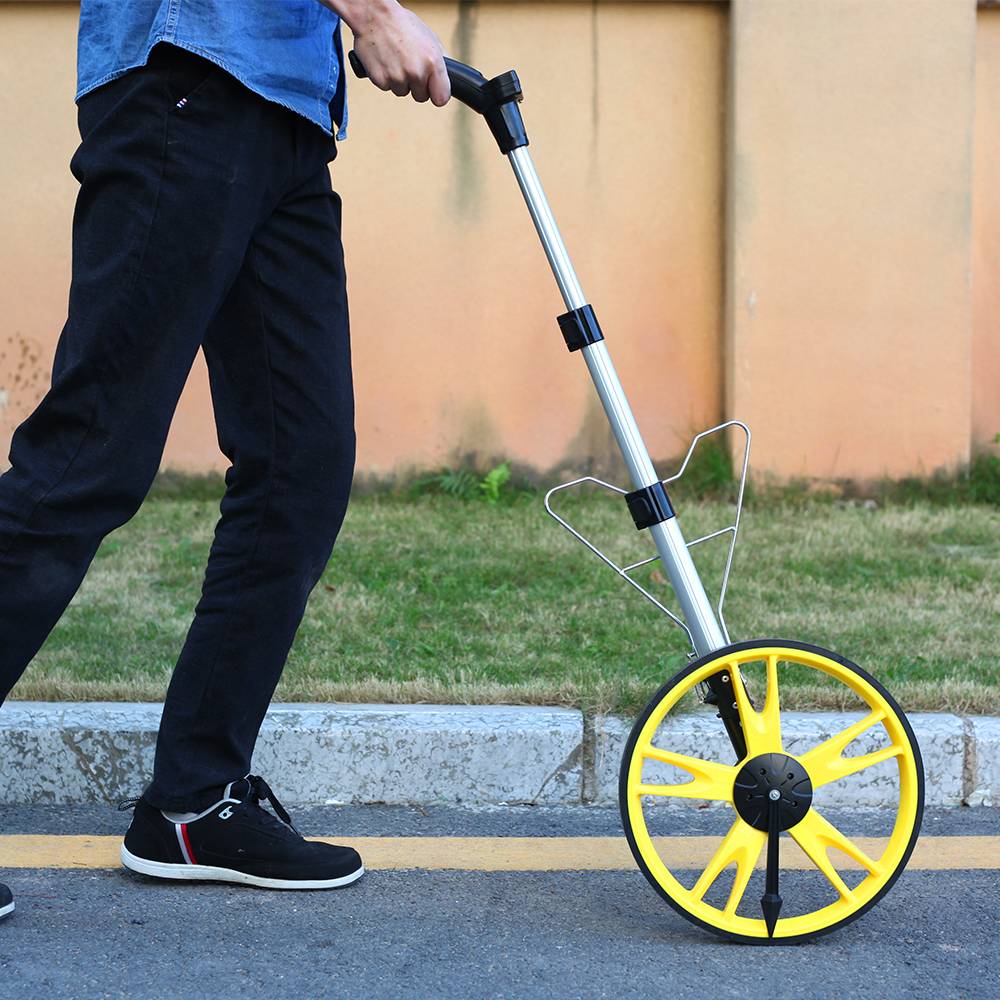

Дорожный курвиметр

Дорожный курвиметр – измерительный прибор для определения расстояния (протяженности) дороги. Используется в тех случаях, когда нельзя использовать фототахометры, рулетку и другие измерительные устройства.

Эти устройства хорошо справляются со своими функциями даже в тех местах, где современные устройства для измерения расстояний не могут нормально действовать.

Дорожные курвиметры отличаются простым механизмом, отлично подходят для инвентаризации разных линейных объектов. К примеру, для замера длины железнодорожных путей либо отдельных участков дорог.

Исходя из практики, если возникла необходимость в измерении любых извилистых отрезков, то лучше всего приобрести курвиметр, чем долго ломать голову над выполнением сложных расчетов с рулеткой или дальномером.

Виды

Курвиметры отличаются типом колеса, а именно его размером и диапазоном измерения. Отдельные виды моделей оснащены дополнительными, полезными функциями

Для максимального использования курвиметра, важно понимать для каких целей приобретается прибор

Измерительное колесо со счетчиком – аналоговое

Этот тип характеризуется простой механической конструкцией, нет сложностей при его использовании, он сразу предоставляет информацию о пройденном маршруте.

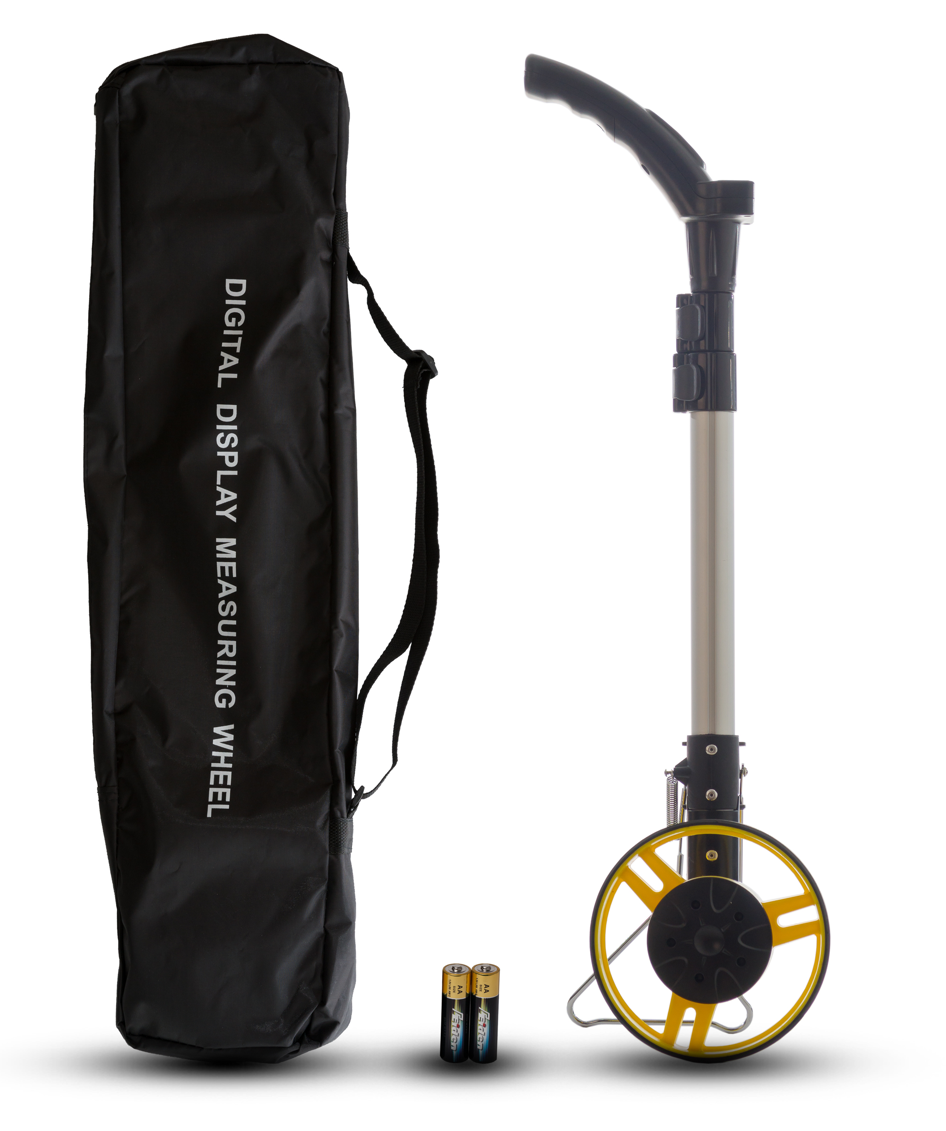

Электронное измерительное колесо

Устройства имеют более широкий диапазон функций, что обосновывает их более высокую цену. Электронные курвиметры — оборудование, которое, помимо измерений, позволяет хранить результаты, определяет широкий диапазон измерения расстояний, большую точность и в то же время более надежные измерения в нестандартных областях. Наличие жидкокристаллического дисплея позволяет работать ночью, или в условиях недостаточного освещения.

Следует сказать, что от способа сбора и отображения информации, от точности измерения зависит и цена дорожного колеса (курвиметра). Если планируете пользоваться курвиметром за пределами городской черты, лучше всего купить механическую модель – поскольку они в большей степени защищены от внешних факторов, не нуждаются в замене элементов питания. Такие модели более устойчивы к высоким температурам воздуха, не боятся ни жары, ни сильного мороза.

Электронные дорожные курвиметры, отличаются, конечно более высокой точностью, оснащены энергонезависимой памятью, благодаря которой длительное время могут хранить результаты измерения, а также могут иметь подсветку для работы в темное время суток или пасмурную погоду. Они способны буквально на ходу конвертировать числа из одной системы измерений в другую.

Принцип работы и основные функции дорожного колеса

Принцип работы ничем не отличается от «настольного» — необходимо прокатить прибор по участку дороги для её измерения, после чего снять показатели с дисплея. Курвиметр может двигаться вперёд и назад.  В функциональном плане – возможны удержание, сохранения и удаления данных. Комплектуется чехлом для удобного хранения и транспортировки.

При работе с ним также стоит учесть:

Вычисляя длину маршрута, лучше разбить линию на несколько частей с запоминающимися ориентирами, точками между ними. Прибор габаритен и неудобен в слишком длительном использовании, – стоит учитывать человеческий фактор при измерении маршрута, — что может негативно отразиться на результате.

Чем больше и подробней карта – тем точней и удобней будет процесс измерения, и качество выполнения задачи.

Опять же, как и 3-е правило использования курвиметра для карт, семь раз отмерять придётся и здесь. Учитывая сложность задачи, связанную с размерами и весом устройства, ответственным подходом к проделываемой работе будут повторные измерения хотя бы ещё один раз.

Для контроля собственного расположения на маршруте удобно использовать точки, по типу – контрольно-пропускной пункт, мост через реку, дамба и т. п. Это необходимо в случае, когда электроника выйдет из строя, а вместе с ней утеряется связь с внешним миром и местом нахождением.

Ведение записей измерений, где отмечаются отдельные точки и расстояния, – удобно в случае необходимости согласования маршрута и сверки с замерами других участников группы.

В заключении хочется отметить, что курвиметр – удобное, популярное в своей специфики устройство, которое наглядно демонстрирует общеизвестный факт о том, что все гениальное простое.

Учет поправок при линейных измерениях. Точность измерений

_______ В измеренное значение длины линии вводят поправки :

ΔDk – поправка за компарирование, ΔDt – поправка за температуру, ΔDv – поправка за наклон линии.

где D – длина измеренной линии, ___ Δl – поправка за компарирование.

_______ Если поправка положительная , то есть длина ленты больше 20 м , то поправка прибавляется, если отрицательная – отнимается.

α – линейный коэффициент расширения стали ( 12*10 -6 ); поправка за температуру вводится если (tизм. – tкомп.) > 8 o .

_______ Тогда в общем виде:

_______ При измерении длин линий не только мерной лентой, но и другими мерными приборами (рулетками, инварными проволоками) вводятся те же поправки.

_______ Точность измерений линий лентой зависит главным образом от характера местности:

при идеальных условиях – 1/3000 ; при средних условиях – 1/2000 ; при неблагоприятных условиях – 1/1000 . Например

: точность 1/2000 означает: на 100 м ± 5 см .
