Стационарная циркулярная пила: устройство инструмента
Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.
Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации
Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.
Важно! Для удобства раскройки материала на рабочей поверхности нанесены направляющие линейки.
На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.
За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.
Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками
Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.
Важно!Стационарная пила осуществляет распил материала исключительно по прямой линии, без возможности фигурной резки. Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка
Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем
Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.
Как выбрать и на что обратить внимание?
При покупке циркулярной дисковой пилы достаточно ориентироваться на основные параметры инструмента:
- Мощность — подбирается с учетом толщины и плотности обрабатываемого материала. Мощность бывает маленькой — до 0,8 кВт, средней — 0,8-1,2 кВт и большой — более 1,2 кВт.
- Вес — пила всегда на весу, поэтому с облегченной моделью работать удобнее.
- Глубина пропила — зависит от диска. Для бытовых задач достаточно показателя в 40-50 мм, для профессиональных — от 60-70 мм.
- Частота оборотов — влияет на производительность и возможность распила разных материалов. Чем выше показатель, тем более плотные материалы можно распиливать.
- Работа под углом — большая часть инструментов используется для прямого распила и пол углом 45 градусов. Есть модель с резом под 60 и 90 градусов.
- Диаметр дисков — составляет от 130 до 250 мм.
- Дополнительные функции — облегчают работу с инструментом. Среди них плавный пуск, лазерная метка, сбор опилок, блокировка двигателя от случайного запуска, стационарная система удаления стружки.
Стационарная циркулярная пила: устройство инструмента
Стационарная циркулярная плита относится к классу столярного оборудования. Она состоит из корпуса, оснащенного одной или двумя ручками. Он расположен на основании в виде станины, имеющем жесткую конструкцию. Рабочая поверхность выполняется из чугуна или стали. В некоторых моделях она алюминиевая.
Наличие в циркулярке литой чугунной станины и столешницы позволяет значительно снизить уровень вибрации
Рабочая поверхность может быть литой или сборной. Первый вариант характерен для мощного станка-циркулярки. Такой инструмент более устойчивый и имеет большой вес, вследствие чего для его размещения понадобится обустройство надежного бетонного основания. В небольших станках стол для дисковой пилы может быть сборным, что обеспечивает мобильность установки.
На поверхности предусмотрен паз, который служит для свободного вращения пильного диска. В некоторых моделях он может наклоняться, что возможно благодаря наличию градуировки ведущей подошвы. Это позволяет осуществлять пропилы под разным (фиксированным) углом. В нерабочем положении диск закрыт специальным кожухом.
За пильным диском располагается расклинивающий нож, благодаря которому распиленная деревянная заготовка не воссоединится вновь, что может произойти под действием упругости древесных волокон.
Стационарная циркулярка имеет возможностью выполнять операции с крупногабаритными заготовками
Под столешницей находится электродвигатель, от вала которого посредством шкива вращательный момент передается на распилочный диск пилы. Здесь также используется ременная передача. Однако существуют модели, у которых крутящий момент передается карданным способом. Шкив служит в качестве опоры для пильного диска, который начинает быстро вращаться вокруг своей оси, осуществляя распил материала.
Рабочая поверхность может быть оснащена расширяющими элементами, благодаря которым можно увеличить площадь станка. Управление стационарной пилой осуществляется при помощи кнопок, которые утоплены в панели управления. Это препятствует случайному включению агрегата. Некоторые модели оснащены аварийным выключателем.
Стационарное крепление для циркулярки
Это простое устройство немного увеличивает стоимость пилы, но значительно расширяет ее функционал. Особенно это касается мощных тяжелых устройств. Стационарное крепление представляет собой:
- пару струбцин, которые фиксируют механизм на верстаке;
- пару ножек;
- пластину, фиксирующая защиту;
- зажим для пусковой кнопки (кнопка зажимается в положении «ВКЛ»).
Для креплений в верхней части корпуса инструмента предусмотрены отверстия. После установки образуются три точки опоры, которые надежно и прочно удерживают пилу вверх режущими зубцами. Получается мини-циркулярный станок с рабочей поверхностью, равной платформе. Очень удобно для распила большого количества некрупных деталей.
Установка пилы на стационарное крепление
- Прикрепляем ножки: вынимаем заглушки-болты и вместо них ввинчиваем болты для фиксации ножек.
- Прикрепляем пластину, фиксирующую защиту. Защита должна быть вправлена в корпус и прижата пластинкой.
- С помощью струбцин прикрепляем инструмент к верстаку, вставляя крючки в специальные отверстия.
Устанавливают «вверх ногами» только специально разработанные модели! Иначе вероятна перегрузка инструмента или заклинивание диска, влекущее дорогостоящий ремонт. Многие производители ручных циркулярных пил предупреждают о невозможности использования инструмента в перевернутом виде. Информацию об этом ищите в инструкции по эксплуатации.
На рынке представлено немного моделей с возможностью стационарной установки. В основном это отечественная продукция. Отличительные свойства — большой диаметр круга и мощный электродвигатель.
| Союз ЦПС-50200 | Калибр ЭПД — 2100+Ст | Craft CCS 2200 | Байкал | Rebir RZ 2-70-2 | Интерскоп ДП-2000 | |
| Мощность, Вт | 2500 | 2100 | 220 | 15001800 | 2150 | 2000 |
| Число оборотов на холостом ходу, обмин | 6000 | 4800 | 5500 | 37004100 | 6000 | 4200 |
| Диаметр диска, мм | 200 | 200 | 200 | 200 | 205 | 235 |
| Макс. глубина пропила, мм | 58 | 65 | 68 | 70 | 72 | 85 |
| Угол наклона, град | до 45 | до 45 | — | до 45 | до 45 | до 45 |
| Вес, кг | 7 | 6,6 | — | 5,7 | 6,7 | 7,8 |
Таблица 1. Характеристики некоторых моделей циркулярных пил с настольным креплением, представленных на отечественном рынке
Стационарное крепление для циркулярки
Это простое устройство немного увеличивает стоимость пилы, но значительно расширяет ее функционал. Особенно это касается мощных тяжелых устройств. Стационарное крепление представляет собой:
- пару струбцин, которые фиксируют механизм на верстаке;
- пару ножек;
- пластину, фиксирующая защиту;
- зажим для пусковой кнопки (кнопка зажимается в положении «ВКЛ»).
Для креплений в верхней части корпуса инструмента предусмотрены отверстия. После установки образуются три точки опоры, которые надежно и прочно удерживают пилу вверх режущими зубцами. Получается мини-циркулярный станок с рабочей поверхностью, равной платформе. Очень удобно для распила большого количества некрупных деталей.
Установка пилы на стационарное крепление
- Прикрепляем ножки: вынимаем заглушки-болты и вместо них ввинчиваем болты для фиксации ножек.
- Прикрепляем пластину, фиксирующую защиту. Защита должна быть вправлена в корпус и прижата пластинкой.
- С помощью струбцин прикрепляем инструмент к верстаку, вставляя крючки в специальные отверстия.
струбцины для крепления
Устанавливают «вверх ногами» только специально разработанные модели! Иначе вероятна перегрузка инструмента или заклинивание диска, влекущее дорогостоящий ремонт. Многие производители ручных циркулярных пил предупреждают о невозможности использования инструмента в перевернутом виде. Информацию об этом ищите в инструкции по эксплуатации.
На рынке представлено немного моделей с возможностью стационарной установки. В основном это отечественная продукция. Отличительные свойства — большой диаметр круга и мощный электродвигатель.
| Союз ЦПС-50200 | Калибр ЭПД — 2100+Ст | Craft CCS 2200 | Байкал | Rebir RZ 2-70-2 | Интерскоп ДП-2000 | |
| Мощность, Вт | 2500 | 2100 | 220 | 1500\1800 | 2150 | 2000 |
| Число оборотов на холостом ходу, об\мин | 6000 | 4800 | 5500 | 3700\4100 | 6000 | 4200 |
| Диаметр диска, мм | 200 | 200 | 200 | 200 | 205 | 235 |
| Макс. глубина пропила, мм | 58 | 65 | 68 | 70 | 72 | 85 |
| Угол наклона, град | до 45 | до 45 | — | до 45 | до 45 | до 45 |
| Вес, кг | 7 | 6,6 | — | 5,7 | 6,7 | 7,8 |
Таблица 1. Характеристики некоторых моделей циркулярных пил с настольным креплением, представленных на отечественном рынке
Полезные дополнения
Опциональные устройства способны сделать работу инструмента более легкой и эффективной, повысить комфорт использования и качество распила
Обратим внимание на наиболее популярные дополнения:
- Лазерная указка дает возможность сохранить точность направления распила, даже если разметка плохо заметна;
- Разметка на платформе – еще один способ повысить точность распиловки;
- Блокиратор шпинделя позволяет заменять пильный диск быстрее и легче (в его отсутствие необходимо применение двух ключей);
- Для удаления образующихся при работе опилок и мелкой пыли модели снабжаются пылесборниками. Такое устройство может быть встроенным или подключающимся через специальный патрубок. Через патрубок к циркулярной пиле может также подключаться бытовой или строительный пылесос. Очень полезное дополнение.
Материалы изготовления
Станину и столешницу можно сделать из деревянных досок. Основные требования, предъявляемые к материалам — прочность, легкость обработки, хорошее качество. Можно использовать разные породы дерева.
| Разновидность древесины | Достоинства | Недостатки |
| Дуб | Прочность, устойчивость к внешним воздействиям | Сложность обработки дома |
| Клен | Мягкость, податливость | Повышенная восприимчивость к влаге |
| Ель | Дешево стоит | Быстро рассыхается |
Поэтапное изготовление стола из эпоксидной смолы, возможности декора Покупные станки для распиловки, как правило, изготовлены из нержавеющей стали. Они удобны, функциональны, а также не теряют своих рабочих качеств в условиях повышенной влажности воздуха. Однако, стоимость такого оборудования высокая; есть смысл приобретать их только для работы с ДСП в промышленных масштабах. К тому же, срок службы деревянного распиловочного стола точно такой же, как у металлического изделия. Все это следует учитывать при выборе материала.
Для изготовления столешницы можно использовать фанеру хорошего качества. Она должна быть идеально ровной. Размеры зависят от габаритов ручной циркулярной пилы, размещаемой на платформе. Пазы, в которые потом вставляют инструмент, делают при помощи фрезера.
Дуб
Клён
Ель
Сталь
Совместимость пильных кругов
Пильные диски различаются по количеству, форме и размеру зубьев, материалу, посадочному и внешнему диаметру. Диски на 32 невозможно насадить на патрон 30 мм. Большой диск с поперечником 200 мм «встанет» не на каждую маломощную циркулярку.
Количество зубцов на круге определяет возможности и качество работы. Так, при большем количеством зубцов получается лучший срез. Для резки прессованных плит оптимальны диски на 36 — 48 зубцов. Чтобы работать с доской достаточно 20 — 24 зубцов. Более долговечны диски с твердосплавными наплавками, они способны распилить даже случайно забитый в доску гвоздь.
По форме зубцов диски делятся на активные (заточенные под положительным углом) и пассивные (заточенные под отрицательным углом). Разводка зубцов по ходу движения пильного круга характерна для положительного угла заточки. А разводка против движения — для отрицательного. Твердые материалы распиливают пассивными (металлические сплавы, жесть), а дерево и пластик — активными дисками. Если пилить дерево кругом с отрицательной заточкой, срез получится рваным, с торчащими волокнами.
Видеоролики об устройстве и модернизации ручной циркулярки Байкал 514:
Дисковая пила КАЛИБР ЭПД-2100/200+Ст
Дисковая пила Hammer CRP 1500 D
Дисковая пила ЗУБР ЗПД-2000
Дисковая пила Hammer CRP 1500 D
Дисковая пила ЗУБР ЗПД-1600
Дисковая пила КАЛИБР ЭПД-2100/200+Ст
Дисковая пила ЗУБР ЗПД-1600
Дисковая пила ЗУБР ЗПД-2000
Дисковая пила Интерскол ДП-235/2000М
Распиловочный станок СТАВР ПДС-250/2000

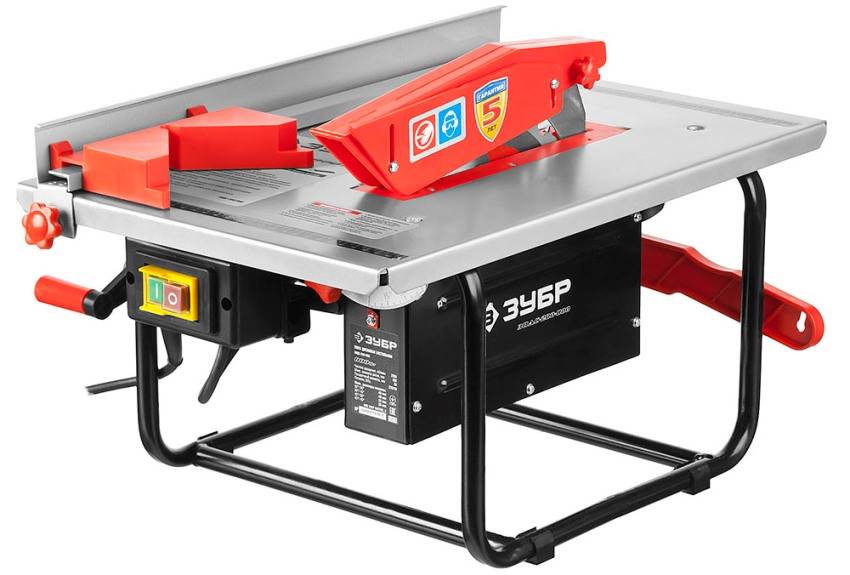

Распиловочный станок ЗУБР ЗПДС-255-1500
Распиловочный станок ЗУБР ЗПДС-255-1500
Дисковая пила ЗУБР ЗПД-2000
Дисковая пила Hammer CRP 1800 D
Дисковая пила Rebir RZ 2-70-2
Дисковая пила Парма 200Д
Дисковая пила Einhell TC-CS 860 Kit
Дисковая пила ELITECH ПД 2000С
Дисковая пила Интерскол ДП-210/1900М
Дисковая пила BOSCH PKS 40 2015
Дисковая пила PATRIOT CS 195
Дисковая пила Kolner KCS 140/900
Распиловочный станок RedVerg RD-SS210-1200
Дисковая пила Makita SP6000
Дисковая пила Makita HS7601
Дисковая пила Hammer CRP 900 А
Дисковая пила Makita HS7601
Дисковая пила СОЮЗ ЦПС-50200
Дисковая пила Интерскол ДП-190/1600М
Дисковая пила КАЛИБР ЭПД-1700/185+
Пила циркулярная настольная RD-SS210-1200 RedVerg
Если вы хотя бы раз бывали на пилораме или в обычной столярной мастерской, то наверняка вы обратили внимание на присутствие там станка, у которого в центре выглядывает диск с зубцами. Именно такой вид имеет стационарная циркулярная пила
Её используют для выполнения качественной и точной продольной распиловки древесины разной плотности.
В наши дни интерес к большинству специальных приборов начинает проявлять и многие рядовые строители-любители. Не оставили они без внимания и циркулярную пилу. При этом в продаже доступна не только стационарная модель, но и обычная ручная циркулярная пила. В этой связи не помешает подробнее остановиться на особенностях выбора циркулярной пилы, ее разновидностях и основных характеристиках.
Этот инструмент применяется для решения той же задачи, для которой создавался и промышленный вариант. Речь идет о выполнении продольных и поперечных распилов в древесине, гипсокартоне, пластике и прочих материалах. Конечно, для подобной работы можно применять и обычный электролобзик, однако, учитывая высокую интенсивность работы и жесткие требования, которым должен соответствовать создаваемый распил, куда логичнее использовать циркулярную пилу, которая сможет превосходно справиться с этой задачей.
Пользоваться ею довольно просто, однако для начала нелишне будет обратить внимание на ее конструкцию. Роль главного узла в устройстве этого инструмента выполняет электродвигатель, на валу которого располагается пильный диск
Чтобы исключить минимум дискомфорта при работе с таким инструментом, у него имеются две рукояти, среди которых на одной имеется кнопка пуска, а благодаря второй у пользователя появляется возможность зафиксировать инструмент другой рукой. У диска предусмотрен защитный кожух, наличие которого позволяет предотвратить получение травм оператором. При необходимости защитный кожух можно открыть, получив доступ к пильному диску, для чего необходимо надавить на кнопку пуска.
Действие этого инструмента заключается в следующем: для запуска двигателя необходимо надавить на кнопку включения, после чего начинает крутиться пильный диск, в результате выполняется основная задача — происходит разрез материала.
Основные характеристики
Рассматривая различные модели циркулярных пил для стационарной установки, в первую очередь необходимо обращать внимание на их рабочие характеристики, которые определяют эффективность их использования при решении той или иной задачи
Эргономика и составляющие части конструкции.
Электродвигатель (часто с плоской торцевой крышкой для удобства установки на неё), рукоятки и верхний колпак защиты пильного диска соединены неподвижно. К ним крепятся подвижные элементы: опорная платформа, нижнее ограждение, узлы параллельного упора, регулировки угла наклона, глубины погружения.
Опорная подошва.
Должна быть идеально плоской. Своей нижней частью она опирается и скользит по поверхности заготовки. По материалу изготовления может быть литой из алюминиевого сплава или штампованной из цельной стальной заготовки. Первые, благодаря многочисленным ребрам и усилениям считаются более жесткими. Но при деформации выровнять их уже не возможно, требуется замена.Тонкостенные (1.5 мм) штампованные устанавливают на бюджетные недорогие дисковые пилы. Профессиональные и модели перевёртыши в циркулярный станок могут иметь стальное основание толщиной 2.5 и 3 мм. Удобство в использовании добавляют расположенные по большинству сторон подошвы разметочные линейки.
Как выполнить самодельный циркулярный станок
Для самодельного станка используется ручная циркулярная пила с возможностью стационарной установки и станина с креплением для ее монтажа.
Перед выполнением работ следует создать чертеж будущей установки с учетом характеристик, необходимых для удобной и безопасной эксплуатации устройства. Для изготовления стола для дисковой пилы своими руками можно применять доски, металлический лист или фанеру. Он также может быть выполнен из стального уголка или деревянных брусков. Выбор материала определяется потребностями и возможностями мастера.
Для изготовления стола циркулярки своими руками можно применять доски, металлический лист или фанеру
Чтобы обеспечить безопасность устройства во время его работы и не допустить возможного контакта работника с крутящимися узлами, необходимо изготовить защитный кожух. Для этого можно использовать фанеру, в которой выполняются отверстия для циркуляции воздуха, что способствует охлаждению электромотора.
На рабочей поверхности стола делается отверстие под пильный диск. Ручная циркулярка крепится посредством использования винтов. В нижней части стола должна располагаться розетка с проводом, который подключен к стационарному выключателю. В розетку вставляется шнур ручного инструмента. Такую самодельную циркулярку можно будет установить в любом месте.

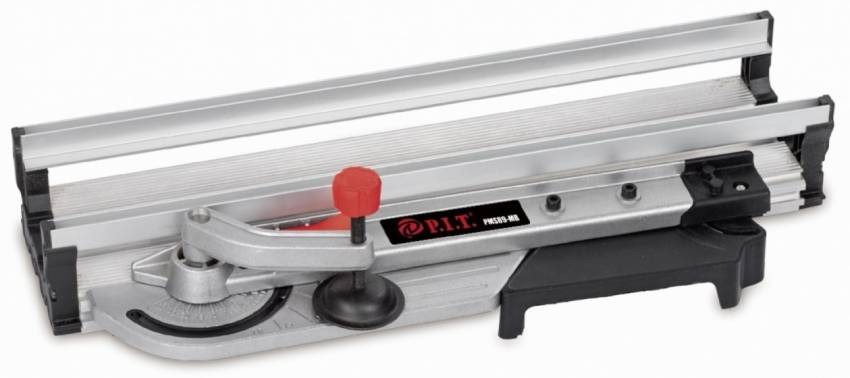

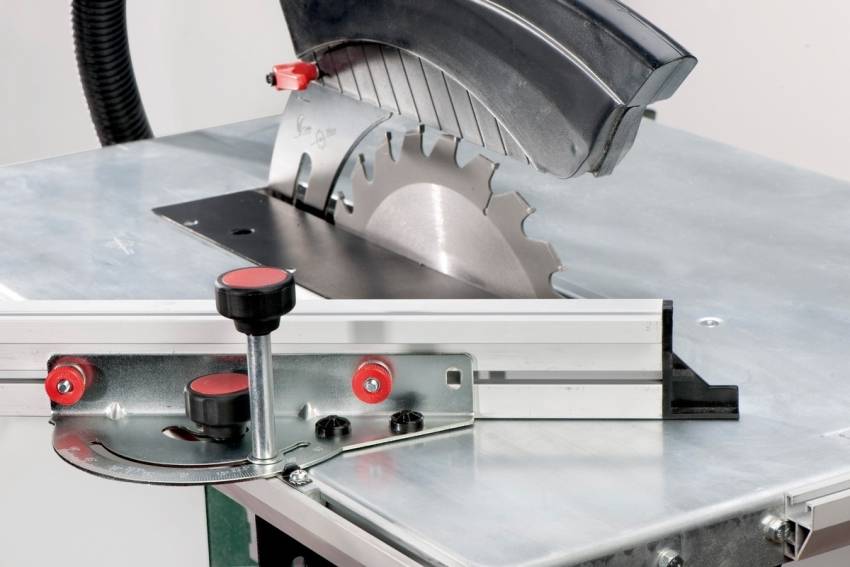

Характеристики направляющей для циркулярной пилы
Для выполнения правильной и точной обработки заготовки используется дополнительное приспособление для циркулярной пилы в виде шины. Благодаря такой направляющей обеспечивается эффективная, легкая и безопасная работа устройства. При помощи шины можно осуществлять продольный и поперечный распилы, регулировать параметры обрабатываемой заготовки, производить торцевание нескольких элементов.
Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками
Шины для циркулярной пилы бывают одно- и двухсторонними, симметричными и асимметричными. Существуют также нестандартные модели, при помощи которых можно обрабатывать заготовки сложной нестандартной конфигурации. Исходя из способа использования, направляющие можно разделить на два типа: универсальные и специализированные. Первый вариант подходит для любой разновидности пил, а второй решает ряд задач на конкретном профессиональном оборудовании. Такие направляющие могут работать только с циркуляционными пилами.
Шина изготавливается из дерева или металла. Она может быть выполнена в виде уголка, рельсы, прямого бруса или имеет П-образную конфигурацию. Крепление направляющей к основанию установки осуществляется при помощи болтов с гайками, шурупов или саморезов.
Благодаря направляющей обеспечивается легкая и безопасная работа циркулярки
При выборе направляющей для стационарной циркулярной пилы по дереву необходимо учитывать особенности рабочего оборудования, а также материал, который следует обработать. Самые популярные шины выпускает немецкая фирма «Бош» и японская компания «Макита». Хорошо себя зарекомендовал также отечественный производитель «Интерскол». Направляющие этих компаний способны обеспечить абсолютную точность линии реза.
Габариты изделия
Стандартные габариты изделия составляют 1200х500 мм. Однако их можно адаптировать к параметрам циркулярной пилы. Высота зависит от роста того, кто будет работать за станком. Для того чтобы правильно подобрать размеры платформы, необходимо:
- Сделать чертежи от руки или при помощи специальной компьютерной программы.
- Проверить, чтобы отверстие в середине столешницы точно подходило к габаритам пилы, иначе инструмент или не войдет в него или будет проваливаться внутрь.
- Рассчитать максимально допустимую механическую нагрузку стола.
- Проверить, чтобы все параметры точно соответствовали распиловочному потоку.
Стол для раскроя ДСП должен быть строго симметричен. Перекос его основной части влево или вправо не допускается. Если мастер нечасто работает с пилой, можно ограничиться портативным складным оборудованием небольших габаритов, его главное преимущество — компактность и легкость переноса с места на место.
Если мастер не привык оставлять на столе инструменты в процессе распиловки, длину столешницы можно уменьшить до 1000 мм. Не стоит торопиться с составлением чертежа, лучше несколько раз проверить все параметры на бумаге. Можно воспользоваться готовыми универсальными вариантами чертежей.
