Сабельная пила и принцип ее работы
Как работает ножовка электрическая, представить себе не составит большого труда. Она имеет аналогичный принцип работы с электролобзиком, только различаются инструменты по способу расположения режущих полотен. На сабельной пиле полотно находится в горизонтальном положении, а на электролобзике — в вертикальном.
В основе устройства лежит электрический двигатель, который приводится в движение от сети или аккумулятора. К валу ротора инструмента крепится шестерня, которая передает вращательное движение на редуктор. В редукторе создается маятниковое движение, которое создается для привода в действие шпинделя с закрепленным полотном. Частота вращения ротора электромотора и шпинделя отличается. За понижение частоты движения отвечает редуктор, состоящий из набора шестерней.
Конструкция рассматриваемой пилы несколько схожа с устройством ударного механизма перфоратора. В ножовках также применяется пьяный подшипник, с помощью которого создаются возвратно поступательные движения патрона. Такие механизмы применяются в конструкции полупрофессиональных и профессиональных сабельных пил. В конструкции бытовых маломощных электроножовок применяются конические шестерни, которые подобны с шестеренками для болгарок.
Это интересно! Частота возвратно-поступательных движений составляет 3000 оборотов в минуту, и такой скорости достаточно для того, чтобы распилить металлические материалы.
В сабельные пилы могут устанавливаться полотна разной длины от 10 см. Все зависит от того, какие цели поставлены, и что планируется распилить инструментом. Полотна имеют свойство сгибаться, что позволяется производить распил не только при прямолинейном расположении инструмента, но и с отклонением до 30 градусов.
Принцип работы
Принцип действия сабельной пилы заключается в маятниковом вращении пильного полотна.
Суть его в том, что, помимо возвратно поступательного действия полотна, присутствуют ещё и маятниковые движения, которые приподнимают полотно при его ходе в обратном направлении.
Благодаря такому конструктивному решению, полотно пилы служит дольше, из-за меньшего нагревания, плюс ко всему отсутствие большого количества опилок.
Это дает возможность более эффективной работы, без применения других инструментов.
Где используются?
Сабельные пилы предназначены для работы в бытовых условиях – это пилы бытового класса.
Есть пилы для тех, кто профессионально занимается строительством – это профессиональная пила, также есть полупрофессиональные.
Каждый класс пил используется в своей области. Основное различие это объем нагрузки и возможность работы определенное количество часов.
Работать по 20 и чуть более часов в месяц имеет возможность пила первого класса.
Приспособлены для мелких работ, можно распиливать также трубы. Подходят при работе с демонтажем окон или дверных проемов.
Существуют разные модели, предназначенные каждая для своего потребителя.
Например, есть более мощные модели, выдерживающие длительные нагрузки при работе.
Они предназначены для специалиста широкого профиля. Есть более простые модели для личного использования.
Также существуют сабельные пилы на аккумуляторах.
В комплекте с каждым инструментом предлагаются запасные полотна. Сюда входит упор, то есть ограничитель хода лезвия, который дает возможность улучшить результат работы, более плотным прижатием пилы к детали.
Рейтинг цепных электропил по качеству и надежности, плюсы и минусы по отзывам
Преимущества и недостатки
Зачем же производить эту самоделку, если можно просто вставить в лобзик пилку подлиннее? Чем оправдываются старания?
Конечно, у этой самоделки есть и некоторые недостатки. Например, малая величина амплитуды для достаточно длинного полотна «Сабли». У электрического лобзика менее удобная рукоятка при использовании в качестве преобразованного оборудования.
В любом случае, если использование этого инструмента требуется лишь изредка, тогда он вполне годится в качестве достойной замены оригинала, благодаря которой не придется тратиться понапрасну.
Разновидности ножовочных полотен
Между собой пилки различаются материалом, формой и размером зубьев, величиной шага
Прежде всего уделяют внимание размеру зубьев. Большие быстрее режут, но качество пропила лучше у полотен с мелкими зубьями
Пилки с разведённым резцами и переменным шагом используются для прямого реза по дереву с гвоздями.
Для классификации полотен используют следующую маркировку:
- HSS – применяется при распиле мягкого и цветного металла;
- HCS – обработка дерева, ДСП, пластика;
- BIM – биметаллическая пилка, с большой гибкостью и прочностью, распиливает древесину и металл;
- HM – твердый сплав, необходим для реза стеклопластика, керамики, стали.
Сабельные пилы: обзор и сравнение популярных моделей, ориентировочные цены
Bosch (Бош)
Среди известных производителей сабельных электрических ножовок продукция компании Bosch по праву занимает лидирующие позиции. Инструменты отличаются следующими особенностями:
- отменной производительностью;
- высокой безопасностью эксплуатации;
- удобством и простотой применения.
Помимо этого, электроинструменты способны полностью заменить аналоги с дисковыми насадками, что существенно упрощает работу операторов. Независимо от вида сабельных ножовок, электродвигатели обеспечивают большой запас вращательного момента.
Беспроводная модель электроножовки Bosch
Также стоит отметить, во время реза различных материалов образуется минимальное количество грязи и пыли. К тому же обороты регулируются бесступенчатым способом (оператор должен учитывать характеристики обрабатываемых заготовок). Среди модельного ряда аккумуляторных и проводных пил следует выделить PSA 700 E, GSA 1100 E, GSA 1300 PCE, GSA 18 V-Li C Professional, GFZ 16-35 AC, KEO. Стоимость на электроинструменты варьируется в диапазоне 13−28 тыс. рублей.
Makita (Макита)
Модельный ряд сабельных электрических ножовок торговой марки Makita составляет отличную альтернативу дисковым режущим инструментом. Пильная техника Макита характеризуется высоким эксплуатационным сроком, обеспечивает высокое качество работ и высокую степень безопасности.
Электроножовка сетевая Makita
Любители и профессионалы могут выбрать как качественные бюджетные модели электропил (Makita JR 3050 T, JR 3070 CT – 8−14 тыс. рублей), так и высокопроизводительные мощные аналоги (Makita JR 3060 T – 13,5 тыс. рублей). Среди аккумуляторных моделей стоит выделить DJR 186 RFE и JR 100 DZ. Их стоимость варьируется в диапазоне 4−23 тыс. рублей. Если интересует качественная и недорогая электроножовка по дереву, цена на неё составит 9,6 тыс. рублей – это модель DJR 181 Z.
Аккумуляторная сабельная электропила Макита JR 100 DZ
Interskol (Интерскол)
Среди отечественных производителей следует выделить компанию «Interskol», которая предлагает потребителям качественные электроинструменты. Среди них имеется единственная модель НП-120/1010Э. Если требуется надёжная пила для газобетона, древесины и пластика, Интерскол отлично справится с поставленными задачами.
Пила сетевая Интерскол
Данная модель относится к продукции бюджетного сегмента и отвечает всем параметрам, необходимым операторам для выполнения работ. Инструмент можно применять с различными ножовочными полотнами для обработки большого количества материалов. Приобрести ножовку можно за 5,7 тыс. рублей.
Hilti (Хилти)
Торговая марка Hilti представляет на рынке модельный ряд электропил для профессионалов. Цены на продукцию достаточно высокие, в сравнении с аналогами, что компенсируется высочайшим качеством сборки и отменной производительностью. Они колеблются в диапазоне 17−56 тыс. рублей.
Применение электропилы Hilti при демонтаже подоконникаНожовка сетевая PIT
AEG
Марка AEG, безусловно, заслуживает внимания пользователей, поскольку электроинструменты отличаются высоким качеством сборки, надёжностью и доступными ценами. Модели с литиевыми аккумуляторами BMS 18C LI и BUS 18-0 можно купить недорого – 6−8 тыс. рублей.
Сетевая пила AEG
Пилы AEG US 1300 XE и US 900 XE стоят порядка 9,5 тыс. рублей. Модели безопасны в эксплуатации и характеризуются большим производственным ресурсом.
Metabo
Компактные и эргономичные, удобные в работе и производительные – так можно охарактеризовать продукцию марки Metabo. Большой популярностью у операторов пользуются аккумуляторные модели сабельных ножовок, которые широко применяются в быту и на приусадебном участке.
Аккумуляторная ножовка Метабо
Цены на модельный ряд варьируется в пределах 6,5−17 тыс. рублей. Полотна на инструментах легко меняются, благодаря чему можно выполнять различные виды задач по обработке материалов.
De Walt
Среди лидеров, производящих пильные электроинструменты, следует выделить продукцию марки De Walt. Потребители имеют возможность по оптимальным ценам приобретать сетевые и аккумуляторные ножовки.
Пила-аллигатор De Walt
В модельном ряду Деволт можно выбрать пилу-аллигатор, которая идеально подходит для резки газо- и пенобетона, а также листов гипсокартона. Стоимость продукции варьируется в пределах 11−28 тыс. рублей.
Что такое сабельная пила
Сабельная пила – это многофункциональное оборудование, которое по внешнему виду напоминает дрель. Имеет вытянутый корпус с рукояткой и рабочей гашеткой, находящейся на уровне указательного пальца. Для обеспечения защиты при использовании инструмента, на нем расположены предохранители, защищающие от случайного нажатия на кнопку. Также аппарат оснащен специальным режущим лезвием, перемещающимся прямолинейно, способный совершать маятникообразные действия (на некоторых моделях). По принципу действия и по возложенным задачам, о чем будет сказано несколько ниже, сабельную пилу можно сравнить с привычной для рядового пользователя ножовкой.
Масса сабельной пилы варьируется в пределах 2 — 5 кг. В каком-то смысле, вес определяет мощность и сферу применения оборудования. Производители выпускают большое количество пилок, длина которых варьируется от 8 до 35 см. Такой ассортимент позволяет работать с материалами разной толщины.
Электроножовки можно разделить на:
- Профессиональные
- Любительские
- Бытовые
На Западе таким инструментом пользуется практически каждый владелец дома или дачи. В России, несмотря на большие возможности сабельной пилы, она есть у единиц. Связано это с тем, что многие жители страны считают, что использование электрического инструмента всегда сопряжено с опасностью, и применять его может только специально обученный человек. Мало кто знает, но за таким страшным названием скрывается обычный инструмент, который обеспечивает комфортную работу и не представляет опасности для своего владельца.

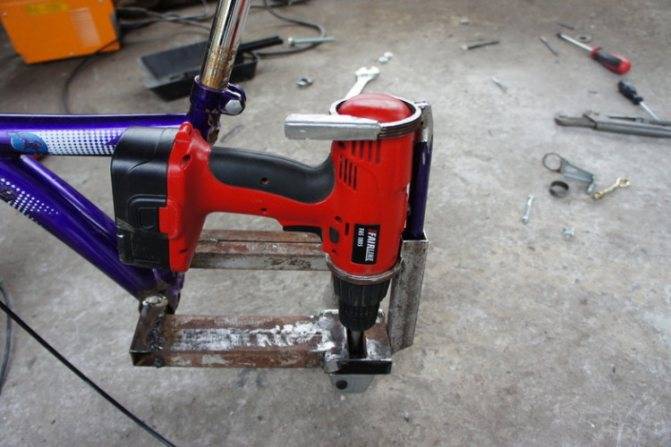

Самодельная электроножовка из дрели
Из принципа работы сабельной пилы по дереву можно сделать заключение, что основное требование к конструкции инструмента – изменить вращательное движение в возвратно-поступательное. Многие электроинструменты обладают только вращательным движением. А значит, чтобы из них сделать ножовку, надо придумать насадку, которая бы превращала вращение в движение вдоль оси режущего органа.
Насадка
Чтобы сделать сабельную пилу из дрели своими руками, надо заказать некоторые детали, изготовленные на фрезерном и токарном станке. Насадка – это выверенное по размерам приспособление. Здесь важна точность подгонки каждой детали друг к другу, из подручных материалов ее не собрать.
Для изготовления насадки нужен вал, выточенный на токарном станке. На нем надо напильником посередине сделать два косых паза, расположенных зеркально с разных сторон. На пазы надевается обычный роликовый подшипник. Относительно вала он располагается под углом, созданным кривыми пазами. При вращении вала подшипник создаст колебательные движения относительно оси. Он и будет являться деталью, перемещающей толкатель из стороны в сторону.
Чтобы подшипник не смещался, его с двух сторон фиксируют втулками, которые прижимаются к валу винтами. Между втулками и подшипником устанавливают шайбы.
Для вала необходимы опоры. Их можно сделать квадратными с отверстиями под вал. На квадратах с двух противоположных торцов делаются отверстия с резьбой М6 для крепления других деталей:
- с одной стороны устанавливается стальная прямоугольная крышка, закрепляемая на торцах квадратов болтами М6;
- с другой стороны устанавливаются два квадратных бруска, которые также к квадратам крепятся болтами М6. Между ними должно остаться пространство для третьего бруска, выполняющего роль толкателя.
Толкатель в первую очередь – брусок, по длине больше, чем два установленных на насадке. Во-вторых, в его конструкции с одной стороны прикрепляются мелкие подшипники с помощью болтов. Их задача – создать уровень смещения большого подшипника, установленного на валу, на толкатель. Когда произойдет сборка толкателя с насадкой, большой подшипник по толщине будет располагаться между двумя мелкими.
Сам толкатель ни к чему крепиться не должен. Но чтобы он не выскочил из насадки при работе электроножовки, поверх установленных брусков монтируется крышка. Здесь необходимо понять, что крепление крышки и двух крайних брусков к квадратам производится одним болтом или винтом на каждое место.
Держатель
В принципе, насадка для дрели готова. Остается изготовить держатель для полотна электроножовки. Здесь большое количество вариантов. Один из них – это квадратного сечения деталь, в которой на фрезерном станке делается вырез толщиной чуть больше толщины пилки. С торцов делаются отверстия с резьбой (обычно два), куда вставляются винты соответствующего диаметра. Они будут зажимать пилку.
Для присоединения держателя к насадке можно использовать различные способы крепежей. Самый простой – это сделать прямоугольный паз в держателе с противоположной стороны от выреза, а выступающую часть вала насадки подогнать под квадратное сечение. При этом размеры хвостовика и размеры паза должны совпадать с небольшим увеличением последнего.
Для закрепления вала в пазу надо с торцов держателя сделать отверстие с резьбой, куда вставляется винт. Он и будет фиксировать вал в пазу и передавать ему возвратно-поступательное движение. Противоположный конец вала, он круглого сечения, будет вставлен в патрон дрели.
Необходимо понимать, что сабельная пила из дрели – это непростой вариант изготовления, самостоятельно детали не всегда получается изготовить. Сборка проста, ничего сложного в этом нет. Но насадка достаточно надежна, выдержит нагрузки, которые будут на нее действовать в процессе резки материалов.
Сабельная аккумуляторная пила: преимущества
Такой инструмент отличается простотой, что позволяет использовать его даже новичкам, не имеющим опыта работы с этими приборами. Данное приспособление имеет продолговатый корпус и рукоять пистолетного типа. На корпусе есть различные переключатели, которые необходимы для управления агрегатом. Простота в эксплуатации является не единственным достоинством таких инструментов.
Сабельные пилы, функционирующие от батареи, – электронный аналог ручной ножовки. По принципу действия такой прибор больше всего напоминает электрический лобзик. Одним из главных достоинств данных устройств считается их цена. Аккумуляторные пилы имеют рабочее полотно, края которого содержат острые зубцы. Резка производится за счет возвратно-поступательных движений.
Сабельные приборы славятся своей универсальностью. Они используются для резки в совершенно разных условиях. Работа может выполняться как на любительском, так и на профессиональном уровне. Широкий спектр материалов, с которыми может работать такое устройство, является еще одним его достоинством.
Сабельные модели аккумуляторных пил славятся своей универсальностью
Инструмент имеет удобную компоновку, которая позволяет работать в условиях ограниченного пространства. Узкий продолговатый редуктор и довольно длинное полотно дают возможность выполнять резку в неудобных местах. Сабельные модели, включающие в свою конструкцию батарею, имеют небольшую массу, что очень удобно, особенно если работа производится на весу.

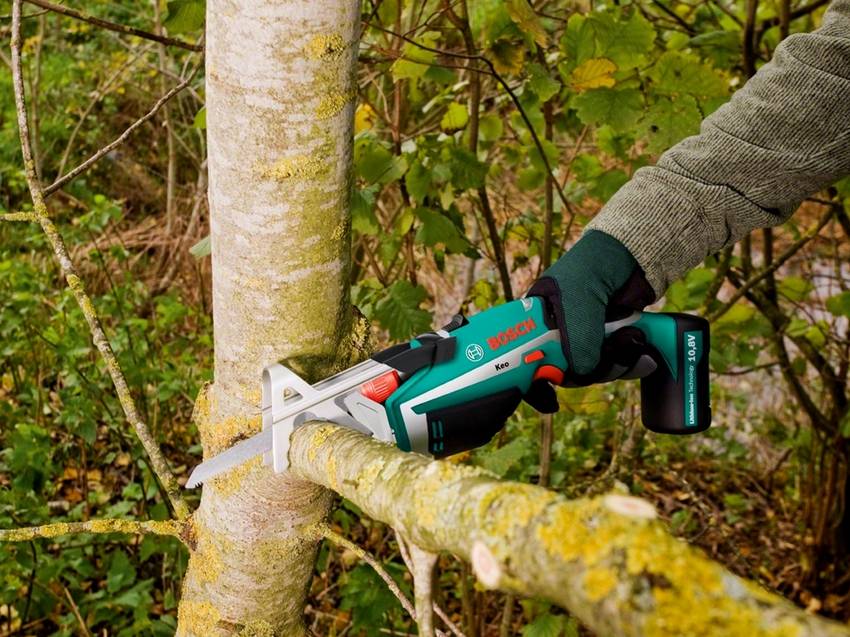

Благодаря маленькой массе этот инструмент активно используют при обрезке деревьев в саду. С помощью такой пилы выполняют аккуратную подрезку ветвей кроны. Перед тем как приобрести устройство, нужно ознакомиться с лучшими моделями. Рейтинг сабельных аккумуляторных пил рекомендован к изучению, так как это поможет выбрать наиболее подходящую модель с учетом индивидуальных обстоятельств.
Некоторые недостатки садовых аккумуляторных пил
Такие устройства имеют и свои минусы. Основным недостатком сабельных приборов, функционирующих с помощью батареи, можно назвать их меньшую мощность в сравнении с сетевыми агрегатами. Автономность в любом случае сказывается на производительности. Мощность сабельных приборов ниже приблизительно на 20-25%.
Благодаря своей маленькой массе сабельные пилы активно используются при обрезке деревьев в саду
Еще одним минусом устройств такого типа является их ограниченный рабочий ресурс, который со временем снижается, так как портится аккумулятор. Даже самая качественная батарея имеет срок годности не более 5 лет. Это относится к изделиям, изготовленным на основе лития. В продаже можно встретить менее качественные аккумуляторные батареи, выполненные из никеля. Их эксплуатационный срок ниже, он составляет 3 года.
Мини-пилы сабельного типа отличаются небольшим весом, более объемные устройства могут быть неудобными в использовании. Наличие аккумуляторной батареи лишь увеличивает общую массу инструмента, поэтому применять такие приборы на весу не всегда удобно.
При выборе автономного приспособления рекомендуется обращать внимание на расположение аккумулятора. От этого фактора зависит, насколько удобной будет работа с агрегатом
Неудачным решением считается размещение батареи в задней части пистолетной рукоятки. Лучшие модели имеют аккумулятор, который располагается сбоку корпуса.
Сабельные пилы с низким уровнем вибрации
Во время работы с инструментом присутствует вибрация, оказывающая негативное влияние на состояние мышц и кровеносных сосудов. На фоне систематической сильной тряски во время выполнения распиловки заготовок, у мастеров развиваются профессиональные заболевания. Чтобы избежать этого, целесообразно приобретать модели с элементом «антивибрации».
К таким устройствам можно отнести:
- BOSCH AdvancedRecip 18 (3100 об/мин);
- ELITECH ПС 1100 ЭП (2800 об/мин).
Одними из основных критериев выбора электроножовки являются показатель мощности двигателя и тип питания. Определяясь с моделью, самое главное, понимать для каких работ нужен электроинструмент. Ведь для того чтобы изредка пилить ветки в саду, совершенно необязательно приобретать устройство с высокой мощностью.
На какие характеристики обратить внимание
Купить сабельную пилу просто, если знать, на что стоит обратить внимание
- Мощность. Логика здесь проста: чем мощнее устройство, тем проще ему справляться с поставленной задачей. Мощность определит диапазон хода полотна. Для персонального использования будет достаточно инструмента мощностью 800 — 1000 Вт.
- Глубина пропила. В общем, показатель, связанный с мощностью. Демонстрирует максимальную длину полотна, используемого с конкретным инструментом. Конечно, можно пренебречь рекомендациями производителя и установить более длинную оснастку. Но результат не порадует: работать устройство будет хуже.
- Частота движения пилки. Если вы решили купить сабельную пилу для работы с такими материалами как металл или камень, высокая скорость резки будет иметь значение. Кроме того, стоит задуматься о наличии регулятора частоты хода, если пила будет применяться для различных по твердости материалов.
- Маятниковый ход — функция, которая позволяет снизить нагрузку на инструмент. Дело в том, что у любого полотна заточена только та часть зубцов, которой и осуществляется распил — передняя кромка. А задняя — тупая, поэтому при возвратном движении возникает дополнительная нагрузка. Использование маятникового хода предполагает небольшой подъем полотна, что повышает производительность пилы.
- Источник питания. Купить сабельную пилу, работающую от аккумуляторов, стоит тем, кто будет работать вдали от источника постоянного питания. В остальном же такое решение кажется бессмысленным — подобные инструменты дороже, а мощность их ниже.
Также рекомендуем искать пилы с быстрозажимным креплением вилки, комфортного для вас веса, с функцией плавного запуска.
Принцип работы и устройство
Конструкция электроножовки достаточно проста и похожа на устройство многих электроинструментов. В ее состав входят:
- электродвигатель;
- редуктор;
- толкатель, который соединен с редуктором-эксцентриком.
Толкатель преобразует вращательное движение в возвратно-поступательное. В некоторых моделях присутствует так называемый маятниковый ход. Его отличительная особенность – приподнимать пилку во время хода в обратную сторону. Такое движение обеспечивает маятник, установленный на игольчатых подшипниках. Основная задача производителя – провести точную настройку хода толкателя.
Башмак
У большинства режущих инструментов есть опорная платформа, которая облегчает удержание и ведение при выполнении задач. Исключением не стала и сабельная пила. У большинства моделей сабельных пил есть небольшая подошва, которая называется башмаком. Он представляет собой небольшую металлическую конструкцию, которая закрепляется в передней части корпуса. Благодаря башмаку появляется возможность выполнить рез более точно. В некоторых случаях он имеет регулировку по углу наклона и вылету. С его помощью можно варьировать глубину проникновения полотна сабельной пилы. В отдельных случаях есть преимущество поворота штока сабельной пилы вместе с башмаком, что упрощает следование разметке. В профессиональных вариантах предусмотрена бесключевая регулировка, которая осуществляется простым нажатием на клавишу-фиксатор.
Распиловочный материал
Покупая для определенного вида работы пиловочный материал, проконсультируйтесь со специалистом или продавцом данного товара. На сегодняшний день на рынке представлен очень большой выбор распиловочных материалов.
От плотности материала зависит то, как себя будет вести с ним инструмент.
Для более плотного материала нужно приобрести заточку с крупным зубом.
Чем крупнее зуб, тем быстрее будет распилен материал, но дефектов некоторого рода избежать не удастся. Поэтому будьте разборчивы в выборе полотна.
И во время работы не забудьте, установите соответствующий режим, подходящий для взятого материала.
При монтаже проводки в квартире при ремонте или строительстве дома возникает много форс-мажорных ситуаций в решении которых очень сильно может помочь сабельная пила.
Да и в хозяйстве она будет не лишим инструментом. Читайте по теме — какой инструмент должен быть у электрика.
Принцип работы сабельных пил
Главная конструкционная особенность пилы – маятниковая траектория движения режущего полотна. Если вкратце, данный механизм предполагает поднятие режущей кромки при возвратном движении, за счёт чего существенно снижается трение и нагревание полотна. Благодаря такому подходу конструкторы устройства добились увеличения срока службы сменных пил, а также роста его производительности по сравнению с аналогами, поскольку маятниковый механизм способствует автоматическому удалению скопившихся во время работы опилок. Таким образом, отпадает необходимость применения чрезмерных усилий во время работы, она становится менее утомительной.
Устройства поставляются в комплекте со специальной таблицей, согласно которой можно изменять скорость движения режущего полотна в зависимости от характеристик обрабатываемого материала. Набор сменных пил, заточенных под определённые свойства древесины, также способствует расширению сферы применения инструмента. Можно с уверенностью сказать, что сабельная пила превосходит ручные аналоги в производительности, точности и лёгкости применения.
Тут всё про полотна для сабельных пил-http://proinstrumentinfo.ru/polotno-dlya-sabelnoj-pily-osobennosti-vybora/
