Циркулярная пила с регулировкой наклона и подъема

Изготовление ножек

Выполняя стол для ручной циркулярной пилы, на следующем этапе вы можете приступить к изготовлению ножек, для этого используются доски с размерами, равными 50 x 100 мм. Ножки нужно изготовить с учетом того, чтобы работать было удобно. В среднем этот параметр достигает 110 см. Доску необходимо срезать вдоль продольной оси, обеспечив небольшой угол с одной стороны.

Заготовка примеряется к рабочей поверхности, чтобы при монтаже она стояла немного враспор. Ножки фиксируются с внешней стороны элементов для придания жесткости, использовать для этого следует болты. Для того чтобы добиться устойчивости, вы можете использовать стяжки, они изготавливаются из бруса квадратного сечения со стороной 50 мм.

Диаметр диска. Посадочное отверстие. Угол заточки

Диаметры пильных дисков большинства торцовок — от 165 до 355 мм. Чем больше диск, тем большую глубину реза имеет пила. По диаметру оснастки можно сразу судить о мощности и классе электроинструмента. При выборе торцовки максимальный размер диска соотносят с объемом работ, которые планируется выполнять. Это позволяет оптимизировать времязатраты и снижает износ инструмента. С размером диска непосредственно связаны габариты всего инструмента: чем он больше, тем массивнее опорная платформа, больше и выше пильный узел.

Посадочный диаметр диска. Диаметр посадочного отверстия большинства дисков — от 16 до 30 мм. В некоторых случаях проблему оснастки, которая не подходит к шпинделю, можно решить при помощи переходника. Использование дисков, несоответствующих крепежным частям пилы, может приводить к биению во время вращения и утрате контроля над инструментом.

Угол заточки. Зубья пильного диска имеют положительный или отрицательный передний угол. Для торцовок-слайдеров — пил с протяжкой, о которых мы поговорим ниже — подбирают диски, у которых зубья имеют отрицательный передний угол. Пилы без протяжки лучше работают с оснасткой, имеющей положительный угол. Конечно, любой пильный диск будет работать на каждом типе торцовки, но соблюдение описанных нюансов обеспечит максимально чистый и аккуратный рез.

Конструкция упора циркулярного станка

Вся конструкция состоит из двух основных частей – продольной и поперечной (имеется в виду – относительно плоскости пильного диска). Каждая из этих частей жестко связана с другой и является сложной конструкцией, которая включает в себя набор деталей.

Основным технологическим решением данного упора является принцип заклинивания с помощью эксцентрика и плотное прижатие двух поперечных направляющих с косым торцом.

Фиксация происходит путем поворота эксцентрикового механизма.

Усилие прижатия достаточно большие, чтобы обеспечить прочность конструкции и надежно зафиксировать весь параллельный упор.

Вся конструкция не тривиальная и состоит из большого количества различных деталей, каждая из которых, имеет свое назначение и размер.

С другого ракурса.

Общий состав всех деталей выглядит следующим образом:

  1. Поперечная часть
  • Основание поперечной части;
  • Верхняя поперечная прижимная планка (с косым торцом);
  • Нижняя поперечная прижимная планка (с косым торцом);
  • Торцевая (фиксирующая) планка поперечной части.
  1. Продольная часть
  • Плоскостной элемент скольжения (ЛДСП, 2шт.);
  • Основание продольной части;
  1. Зажим
  • Эксцентрик
  • Рукоятка эксцентрика

Делаем стол для циркулярной пилы своими руками — инструкция и монтаж

Циркулярная пила – удобный и производительный инструмент для строительных работ, с высокой производительностью и маневренностью. Но при распиле больших партий пиломатериалов работать с мощной циркулярной пилой довольно тяжело. Существенно облегчить эту задачу может стол для циркулярной пилы, сделанный своими руками.

Несложный в изготовлении стол можно сделать из фанеры и досок. Ручная циркулярная пила при этом устанавливается с нижней части столешницы, а ее зубчатый диск располагается в прорези столешницы. После включения пилы диск начинает вращаться, и при подаче пиломатериала происходит его распиливание. Максимальная толщина обрабатываемого пиломатериала зависит от размера диска и мощности пилы. При выборе инструмент необходимо учесть толщину столешницы, к которой снизу закреплена пила.

Особенности в работе

Циркуляционную пилу ручную нельзя отнести к столярным инструментам, сильно оснащённым электроникой. Например, только некоторые модели имеют электронную регулировку скорости, так как для работ по дереву эта функция не особенно важна.

У более современных профессиональных инструментов установлена система, которая поддерживает в процессе работы постоянную частоту вращения полотна. Её задача независимо от нагрузки на мотор поддерживать обороты.

Модели с системой защиты от перегрузки осуществляют контроль за температурой обмоток мотора и при необходимости отключают машину. Такой функцией оснащено дорогое профессиональное оборудование.

Практически любую пилу можно оснастить направляющей шиной, при помощи которой можно достичь в работе высокой точности. Поставляются они производителями инструментов в качестве дополнительного оборудования.

Некоторые модели из ручной пилы возможно превратить в стационарную установку. Для этого достаточно защитный кожух диска прикрутить к столу верстака или длинной доске специальными струбцинами.

Обзор модели DeWALT DWS520K

Пила дисковая ручная торговой марки DeWALT модели DWS520K отличается превосходным качеством комплектующих и сборки. Комплект поставки помимо упомянутого изделия входит:

  • диск для распиливания древесины с твердосплавными напайками на зубьях;
  • кейс пластиковый для хранения и перевозки циркуляционной электропилы и комплектующих;
  • ключ шестигранный Г-образный для смены диска.

Основные достоинства дисковой пилы DeWALT DWS520K состоят в следующем:

  • Кинетическая схема погружения пилы обеспечивает параллельность направления приложения усилия к плоскости реза. Тем самым обеспечивает полный контроль над инструментом в процессе применения.
  • Движение пилы вниз возможно только после отключения фиксатора, что обеспечивает высокую безопасность применения.
  • Широкий диапазон регулировок скорости вращения рабочего диска от 1750 до 4200 оборотов позволяет задать оптимальный режим распиловки материала.
  • Уровень вибрации при работе изделия не превышает 2,5 м/с2 и легко гасится резиновыми накладками на рукоятках управления.
  • Клавиша запуска достаточно крупная и с длинным ходом позволяет работать в перчатках.
  • Хорошо продуман механизм регулировки глубины реза с надежной фиксацией винтами.
  • Глубина разреза при работе без направляющей достигает 59 мм, максимальный для инструмента данного класса.
  • Имеющийся в комплекте диск обеспечивает высокую чистоту распила разных видов древесины.
  • При использовании фирменной направляющей обеспечивает высокая точность отреза листового материала.
  • Конструкция направляющей позволяет делать отрезы на вертикально расположенных поверхностях.
  • Устройство имеет съемный аккумулятор, чем обеспечивается автономность его работы в труднодоступных местах.

Недостатки модели DeWALT DWS520K связаны с непродуманной защитой диска, которая быстро завивается опилками без подключения пылесоса. Высокие цены на фирменную оснастку, а использование без направляющей практически невозможно. Потребители указывают на недостаток мощности при работе с твердыми породами древесины.

По отзывам покупателей, пила DeWALT DWS520K является одной из самых доступных моделей и рассчитана на тех, кто не готов переплачивать деньги за известную торговую марку. Подавляющее большинство откликов указывает на неплохое качество материалов и удобство работы с инструментом. Основным недостатком считается недостаточная мощность и высокая стоимость комплектующих.

Видеообзор:

Обслуживание

Конечно, это лишь малая часть качественных моделей, представленных на современном рынке. Поиск идеального электроинструмента – вечный поиск компромисса между мощностью, качеством изготовления, надёжностью, наличием дополнительных опций и ценой устройства.

Важно помнить, что ручные циркулярные пилы по дереву являются высокоточными электроприборами, требующими соответствующего ухода и обслуживания. Прибор нужно оберегать от влаги, особенно сетевые модели

Аккумуляторные пилы допустимо использовать во влажных помещениях, но не на открытом воздухе во время атмосферных осадков. Со временем может понадобиться чистка корпуса от скопившихся опилок, ухудшающих охлаждение двигателя, а также смазка механических узлов редуктора. Для этого хорошо подойдут консистентные вещества вроде «Солидола».

А вы пользуетесь циркуляционной пилой?

Постоянно!Хочу попробовать

Перед каждым новым использованием с рабочей поверхности диска жидкими реагентами удаляют опилки, смолы и другие загрязнения, затем протирают насухо чистой ветошью.

Диски следует заменять сразу же после выявления первых признаков повреждения зубьев – если продолжать работу неисправным диском, можно не только испортить рез, но и получить серьезную травму.

Затуплённые зубья допустимо затачивать, но если у Вас нет опыта работы с точильным инструментом, лучше доверьте это профессионалу.

Мнение эксперта
Кузнецов Василий Степанович

Надеемся, наши советы оказались полезными, помогли Вам понять все тонкости и нюансы выбора циркулярной пилы и работы с ней. Будьте внимательны и осторожны при использовании любого электроинструмента. Желаем удачи!

  • Лучшие недорогие бензопилы
  • Лучшие модели аккумуляторных кос
  • Аккумуляторный триммер для травы

Несколько полезных советов

  • Очень часто производитель комплектует инструменты недорогими дисками для быстрого чернового реза. Если для вас важна чистота реза, его лучше сразу заменить.
  • Следите за остротой режущих кромок зубьев. Затупившийся диск режет некачественно, нагрузка на электромотор при этом тоже сильно увеличивается.
  • Не перегревайте электроинструменты – делайте в работе перерывы. Включите пилу несколько раз без нагрузки – встроенный вентилятор ускорит охлаждение.
  • Толстые детали можно распиливать циркулярной пилу в два прохода: сначала делается пропил на половину толщины детали, затем она переворачивается и прорезается на оставшуюся толщину.
  • Не ленитесь делать точную и ясную разметку, особенно на крупномерных заготовках. Упоры и направляющие помогают, но не всесильны.

Изготовление ножек

Выполняя стол для ручной циркулярной пилы, на следующем этапе вы можете приступить к изготовлению ножек, для этого используются доски с размерами, равными 50 x 100 мм. Ножки нужно изготовить с учетом того, чтобы работать было удобно. В среднем этот параметр достигает 110 см. Доску необходимо срезать вдоль продольной оси, обеспечив небольшой угол с одной стороны.

Заготовка примеряется к рабочей поверхности, чтобы при монтаже она стояла немного враспор. Ножки фиксируются с внешней стороны элементов для придания жесткости, использовать для этого следует болты. Для того чтобы добиться устойчивости, вы можете использовать стяжки, они изготавливаются из бруса квадратного сечения со стороной 50 мм.

Особенности реализации

Конструкция может быть основана на фанере или доске. Инструмент должен быть установлен в нижней части столешницы, а зубчатый диск должен располагаться в открытии рабочего стола. Элемент, используемый для резки, будет выходить за пределы прямоугольного отверстия.

После того, как пила будет включена, диск будет вращаться, и когда материал будет подан, он будет распиливаться. Наибольшая толщина обрабатываемого материала будет зависеть от размеров диска, а также от мощности инструмента. При выборе оборудования вы должны учитывать толщину столешницы, к которой пила будет прикрепляться внизу.

Рекомендации по выбору дисковой пилы с плавной регулировкой оборотов

Рассмотренные в обзоре модели вполне соответствуют своему назначению. Ручные дисковые пилы Makita SP6000 Set и Bosch GKT 55 GCE являются профессиональным инструментом и могут быть использованы как на производстве и в строительстве, так и для личных нужд. Модель DeWALT DWS520K рассчитана на широкого потребителя и по своим характеристикам не может применяться для работы с некоторыми видами древесины и другими материалами повышенной твердости.

С учетом вышеизложенного можно порекомендовать модели Bosch GKT 55 GCE и Makita SP6000 Set тем кто профессионально занимается строительством, изготовлением мебели и дверей, а также другими видами деревообработки. Пила циркулярная DeWALT DWS520K подойдет для использования в домашнем хозяйстве при проведении работ с незначительной и средней нагрузкой на инструмент.

Технология изготовления стола для циркулярной пилы

  1. Из фанеры 20 мм выполняют заготовку столешницы по выбранным размерам. Размечают фанерный лист с помощью карандаша и столярной линейки, распиливают с помощью электролобзика и фрезеруют кромки. Полученную заготовку зашкуривают.Выполняют с нижней стороны столешницы разметку для циркулярной пилы. Для этого переворачивают заготовку столешницы, устанавливают пилу без диска на предполагаемое место и размечают габариты подошвы. Ручным фрезером выбирают в столешнице углубление 8-10 мм по размеченному посадочному месту.

Таким образом, как вы смогли убедиться сделать стол для циркулярной пилы своими руками — это простая задача, которая под силу любому дачнику.

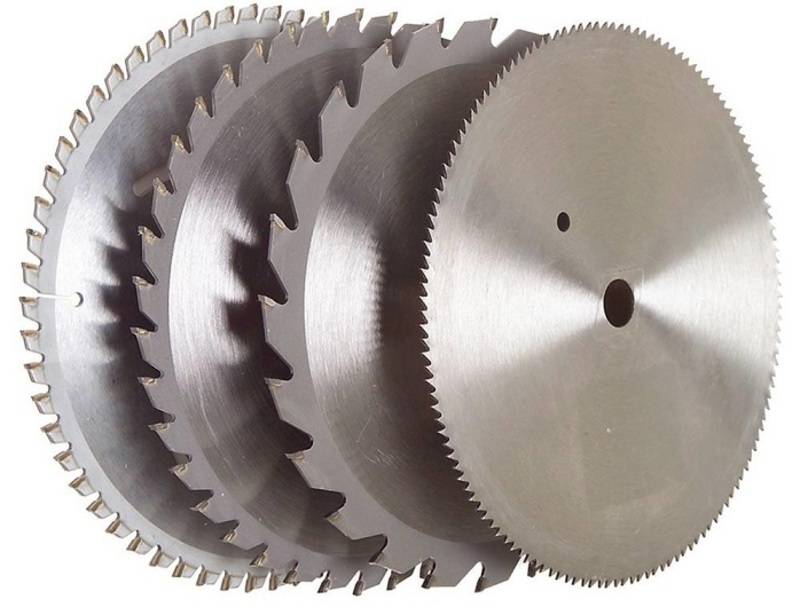

Диски для пил

В стандартной комплектации при покупке пилы, она, скорее всего, будет оснащена стандартной универсальной пилой по дереву.

Кроме этого, существуют еще несколько видов дисков:

  • диски для дерева
  • для грубого реза;
  • для чистовой обработки;
  • специальные диски для ДСП и ламинированных панелей;
  • специальные диски для ПВХ панелей и листового алюминия;
  • многопильные диски;
  • подрезные с твердосплавными напайками.

Заточка дисков

Заточка дисков, как правило, производится на специальном оборудовании, предназначенном для заточки дисковых пил, при котором, выдерживается угол наклона заточки, и формируются стандартные параметры зубьев.

Пилы с напайками из твердосплавных пластин затачиваются специальными алмазными заточными дисками

Обычные диски могут в принципе затачиваться и обычным напильником, но при этом, качество будет весьма сомнительна.

Makita LS 1018 L

Инструмент Makita LS 1018 L оснащен всеми функциями для качественной обработки деталей. Протяжка позволяет работать с заготовками большой ширины. Установка параметров обработки деталей осуществляется с помощью удобных кнопок, фиксирующих нужное положение рабочего стола и рабочей головки под определенными углами. Инструмент имеет дополнительные опции для удобства работы – удлинители рабочего стола для длинных деталей, раздвижную съемную линейку-фиксатор, струбцину для зажима деталей. Регулировка глубины пропила позволяет обрабатывать детали сложной формы.

Основные технические характеристики Makita LS 1018 L
ХарактеристикиЗначение
Мощность, Вт1430
Количество оборотов, об/мин4300
Диаметр диска, см26
Максимальная глубина пропила, мм91
Максимальная ширина пропила, мм310
Вес, кг19,9
Функции и возможности
  • протяжка
  • регулировка глубины реза
  • лазерный маркер
  • функция пылеудаления
Наклон головки влево – вправо, град.45 / 45
Поворот рабочего стола влево / вправо, град45 / 60
Дополнительные опции
  • плавный пуск
  • торможение двигателя
  • струбцина для фиксации заготовки
  • патрубок для подключения пылесоса
Расположение разработчика / ПроизводстваЯпония / Китай
Цена, руб.26399

Смотреть видеоролик с подробной демонстрацией его возможностей и положительных свойств:

Инвентарь и требования к процессу работы

То, каким должен быть стол для торцовочной пилы своими руками, решает конечно же сам мастер. К обязательным требованиям можно отнести:

  • безопасное и прочное крепление пилы;
  • ровная и гладкая рабочая поверхность столешницы;
  • удобный доступ к кнопкам пуска и остановки.

В магазинах в основном предлагают изделия из нержавеющей стали. Но столы для фрезера и циркулярки из дерева нисколько не уступают им по качеству, да и срок службы от материала не уменьшается.

Сделать стол для ручной циркулярной пилы своими руками можно, используя в работе следующие инструменты:

  • доски для ножек и столешницы;
  • столярный клей;
  • саморезы и шуруповерт;
  • лобзик;
  • рубанок.

Помимо этого, нужна рулетка и карандаш, а также лак по дереву для защитных свойств.

Оснастка для инструмента

Основной оснасткой для циркулярки является пильный диск. По посадочному и внешнему диаметру возможно сказать, подойдёт ли он к конкретной модели. От внешнего диаметра зависит глубина реза, а посадочный диаметр нужен для приобретения приспособления этого размера.

При помощи кольца-переходника можно применять полотна и других посадочных размеров. Такой метод неприемлем для внешнего диаметра.

Диски выбирают для решения конкретных задач, поэтому стоит учитывать:

  • количество и конфигурацию зубьев и углубления между ними;
  • угол наклона;
  • внешний (наружный) диаметр;
  • геометрию заточки.

Аккуратный рез без дефектов по краю изделия даёт в процессе распила полотно с мелкими зубьями. Высокая производительность присуща приспособлениям с большими редкими зубьями.

Выпускают такие типы полотна:

  1. Монолитные. Они редко включаются в комплект поставки и применяются для древесины мягких пород. Недостаток приспособлений в необходимости регулярно затачивать зубья и разводить их, но вместе с этим это преимущество, а именно увеличивается срок использования диска за счёт возможности перетачивать.
  2. Твердосплавные. Полотна со специальными напайками на зубьях обычно изготавливаются из кобальта, вольфрама или карбида. Их популярность объясняется высоким качеством реза. Используются приспособления для работы с ламинатом, твёрдой древесиной, металлом.

В зависимости от материала и вида операции подбирается тип дискового полотна

Торцовочная пила

Этот инструмент называют ещё маятниковой пилой из-за его характерной конструкции: режущий диск качается вместе с электродвигателем над основанием как маятник.

Все маятниковые пилы устанавливаются для работы на столе, на верстаке или на полу. Для удобства работы и большей устойчивости станину лучше даже прикрепить к столу с помощью струбцин или шурупами.

Электромотор с пильным диском может поворачиваться над станиной в специальном маятниковом механизме вокруг трёх взаимно перпендикулярных осей. Угол поворота отсчитывается по имеющимся шкалам. Благодаря этому пила может разрезать заготовки точно под заданным углом. Например, дверные наличники запиливаются под углом 45 градусов для ровного и красивого соединения «на ус».

Не менее важно в столярном ремесле, чтобы торцы деталей были строго перпендикулярны. Эта операция называется торцеванием и выполняется как раз с помощью торцовочной пилы – «торцовки»

Чтобы сделать сравнение двух инструментов более наглядным, мы сделали для вас таблицу:

 Циркулярная пилаТорцовочная пила
НазначениеБыстрая резка деревянных деталей в любом направлении (прямолинейно)Чистовая резка деревянных деталей под заданным углом
Требования к рабочему местуОператор держит инструмент в рукахИнструмент устанавливается на поверхности стола и т. п.
Ограничение размера заготовок по длинеНетНет
Ограничение размера заготовок по ширинеНетЕсть, зависит от диаметра рабочего диска и конструкции пилы
Ограничение глубины пропилаЕсть, максимальная глубина ограничена диаметром дискаМаксимальная толщина заготовок ограничена диаметром диска
Пиление вдоль волоконВозможноВ комбинированных моделях
Пиление поперёк волоконВозможноВозможно
Пиление под углом к плоскости деталиВозможноВозможно
Пиление под заданным угломНетДа
Модели с питанием от аккумулятораЕстьНет
Цена на Яндекс Маркетеот 2100 до 14100 руб.От 3200 до 40000 руб.

Деревообрабатывающий станок – капитальное изделие для дома

Для работ с древесиной в больших объемах лучше иметь станок, позволяющий разрезать материал, строгать, выбирать четверть. Требуется достаточно мощный электродвигатель, жесткий стол. Представляем конструкцию, выполненную из стального уголка и листовой стали. Она обеспечивает глубину пропила 60 мм, можно строгать доски шириной 200 мм. Применяется трехфазный двигатель 1,1 кВт, 2700 об/мин. Для подключения к 220 В требуются конденсаторы.

1 – рама станка; 2 – панель; 3 – пускатель; 4 – приспособление для регулирования высоты; 5,7 – рабочий стол из двух половин; 6 – основание; 8 – двигатель; 9 – площадка; 10 – шпильки М10; 11 – циркулярный диск; 12 – вал; 13 – упоры подъемного механизма; 14 – ведомый шкив; 15 – ремень; 16 – ведущий шкив; 17 – выключатель.

Рабочий стол имеет размеры 700×300 мм. На чертеже видим, что высота всей конструкции 350 мм. Высота недостаточная для удобной работы, циркулярку придется устанавливать на дополнительную площадку, весит она всего 35 кг. Можно увеличить длину и ширину, высоту увеличить до 1200 мм. Остальные размеры подгоняем под них, но конструктивные особенности остаются неизменными.

Сначала делаем раму станины из стальных уголков 25×25 мм. Если не собираемся увеличивать высоту, делаем еще одну такую же нижнюю раму. Для каркаса с большей высотой сначала к верхней раме привариваем четыре ножки из таких же уголков, а затем делаем их обвязку на высоте 15– 20 см от низа. На нижней раме имеются пазы для стопорных болтов площадки двигателя. К задней стороне площадки приварены две шпильки, выходящие в отверстия на задней же части нижней рамы. Подтягивая шпильки, натягиваем ремни, затем стопорим площадку, закручивая гайки на шпильках, выходящих в пазы.

Чтобы регулировать высоту стола по отношению к пиле, применяем несложный подъемный механизм. Он состоит из стоек, в верхней части которых пропиливаем пазы под углом 45°. Всего нужно восемь стоек – по четыре с каждой стороны. Их привариваем к раме с пазами, расположенными в зеркальном отражении. К внешним стойкам крепим поперечины. Посредине каждой из них сверлим отверстия, ввариваем гайки. По ним будут передвигаться резьбовые валы для регулирования подъема.

Концом они упираются в стойки, приваренные к царгам, собранным из уголков 75×50 мм. Сбоку в них ввариваем шпильки напротив пазов для регулировочного механизма. Стол состоит из двух равных половинок, крепится к царгам болтами с потайными головками. Работает регулировочный механизм так:

  • отпускаем гайки на стойках;
  • крутим винт, который нажимает на упор, поднимая или опуская стол;
  • затягиваем гайки шпилек;
  • выполняем аналогичную регулировку для второй половины рабочей поверхности.

Многофункциональный станок для деревообработки
