Бензопила баумастер регулировка карбюратора

Устройство карбюратора бензопилы

Большинство современных бензопил оснащены почти одинаковыми карбюраторами. Они практически ничем не отличаются друг от друга, и работают по схожему принципу. Единственная разница между камерами разных производителей заключается в материале, из которого они изготавливаются. В дорогих бензопилах американского, шведского и немецкого производства камеры изготавливаются из надежных сплавов, на которые наносятся защитные покрытия. Дешевые китайские и корейские бензопилы оборудуются узлами, изготовленными из дешевых материалов.

Каждый карбюратор состоит из следующих элементов:

алюминиевого корпуса с цельной конструкцией. Внутри корпуса расположен входной штуцер, главный винт, импульсный канал, болт для регулировки двигателя при работе на холостом ходу;
дроссельная заслонка – она отвечает за регулировку количества воздуха, требуемого для обогащения топливной смеси;
диффузор – расположен рядом с входным отверстием камеры;
распылитель – предназначен для подачи топливной смеси непосредственно в камеру карбюратора;
поплавковая камера – в ней находиться поплавок, который срабатывает в случае недостаточного количества горючего;
жиклеры – представляют собой клапаны, которые отвечают за регулировку количеств горючего.

Эта схема карбюратора бензопилы максимально проста и эффективна. В некоторых моделях садовых инструментов она может быть дополнена дополнительными патрубками, сальниками или фильтрами.

Принцип работы карбюратор бензопилы достаточно прост. В момент запуска двигателя открывается воздушная заслонка, расположенная внизу корпуса. При этом в поплавковой и воздушной камерах образуется разрежение, вызванное движением поршня. В результате этого срабатывает штатный диффузор, который начинает всасывать воздух. Количество забираемого воздуха зависит от степени открытия заслонки. При срабатывании поршня через входной штуцер в камеру начинает поступать топливо. Его количество и скорость протекания зависят от положения жиклеров.

В дальнейшем горючее в воздушной камере начинает смешиваться с воздухом. После этого готовая воздушно-топливная смесь проходит через впускные клапаны, откуда направляется в камеру сгорания двигателя пилы.

В каких случая производят регулировку карбюратора бензопилы

О необходимости отрегулировать узел подачи топлива (далее УПТ, то есть карбюратор) свидетельствуют следующие причины, признаки и неисправности:

заводские или собственные настройки были сбиты вследствие ослабления регулировочных болтов и вибрации либо в процессе неудачных попыток отрегулировать карбюратор по новой;
повреждена крышка корпуса УПТ;
двигатель не запускается или заводится с натугой, а затем практически сразу глохнет;
пила не устойчиво работает на холостых оборотах или вообще их не держит;
перерасход топлива и слишком густой выхлоп;
электроды свечей зажигания черные (подача в мотор переобогащенной смеси) или с белым налетом (обедненной);
мотопила не развивает максимальные обороты или мощность;
мотор глохнет во время набора оборотов;
наблюдается сильная вибрация бензопилы;
из-за нарушений в работе воздухоочистительной системы в распределяющий топливовоздушную смесь механизм попали частицы мусора;
у поршневой группы значительный износ – в этом случае регулирование УПТ используется как временная мера, позволяющая сделать работу инструмента более стабильной.

Естественно, что топливную систему при попадании в нее грязи нужно промыть – регулировкой карбюратора эту проблему не решить. А изношенной поршневой нужен капремонт. Однако и в этих случаях тоже выполняют настройку.

Регулировку карбюратора бензопилы

Отрегулировать УПТ может также понадобиться даже при изменении марки или качества топлива, атмосферного давления, влажности и температуры окружающей среды, высоты над уровнем моря (когда место эксплуатация меняется с равнины на горную местность, то из-за разрежения воздуха, и наоборот).

Как правильно отрегулировать карбюратор своими руками?

После промывки и полной очистки карбюратора производят его сборку и приступают к регулировке. Прежде всего, следует разобраться в назначении регулировочных винтов. В этом поможет инструкция, но некоторые общие моменты` следует рассмотреть сразу. Чаще всего встречается следующее обозначение винтов:

H — производит регулировку состояния главного жиклера, т.е. настраивает максимальную скорость вращения вала двигателя;
L — производит настройку жиклеров холостого хода (отвечает за минимальную скорость вращения вала);
T — регулирует работу мотора на холостом ходу. Может также обозначаться буквами LA или S, на некоторых моделях карбюраторов он вовсе отсутствует.

Поворот винтов H и L по часовой стрелке обедняет топливно-воздушную смесь, а против часовой стрелки — обогащает (количество бензина увеличивается). При вращении винта T меняется скорость вращения вала на холостом ходу — по часовой стрелке она возрастает, а в обратном направлении — уменьшается.

Прежде, чем приступить к непосредственным действиям, следует найти и внимательно изучить информацию о положении регулировочных винтов (величине углов поворота при настройке). Эти сведения имеются в инструкции к бензопиле. Затем надо подготовить рабочее место — уложить пилу на ровную горизонтальную плоскость, направив цепь в противоположную от себя сторону. Отсоединить все крышки, удалить поролон и воздушный фильтр. На этом подготовительные операции считаются завершенными, можно приступать к основной части работ.

Порядок настройки карбюратора:

Плавным движением закрутить по часовой стрелке до упора винты H и L. Действовать аккуратно, чтобы не сломать винты — это станет причиной полной потери карбюратора.
Открутить оба винта на полтора оборота.
Запустить двигатель на 10 минут и прогреть его. Это необходимый момент, так как на холодном двигателе правильно настроить карбюратор не удастся.
Поворачивая винты H и L, поочередно регулируют вращение вала на максимальных и минимальных оборотах.
Регулируя положение винта T (или он может иметь другое обозначение), настраивается холостой ход бензопилы. Необходимо добиться ровной и стабильной работы двигателя

Важно следить за тем, движется на холостом ходу цепь, или нет. Если движется, еще немного поворачивают винт против часовой стрелки.

https://youtube.com/watch?v=i86KPD7EA_o

Проверить работу двигателя можно визуально и на слух. Слишком обогащенная смесь вызывает появление густого дыма из выхлопного отверстия. При подаче обедненной смеси во время работы пилы слышится свист. Чрезмерно экономичный режим вреден — если винт L настроить на «бедное» топливо, появятся проблемы с запуском двигателя. При установке на обедненную смесь винта H пила заметно потеряет мощность. Определить правильную настройку можно по следующим признакам:

на холостом ходу двигатель не глохнет, а цепь неподвижна;
во время работы двигателя нет чрезмерного дыма из выхлопной трубы;
двигатель демонстрирует хорошую приемистость (быстро набирает обороты при нажатии на акселератор).

Подробное описание настройки имеется в инструкции, которая идет вместе с инструментом в комплекте поставки. Ее следует внимательно изучить, поскольку возможны некоторые особенности или специфические требования, установленные производителем и относящиеся только к данной модели пилы. Если все требования соблюдаются в точности, работоспособность бензопилы будет восстановлена до изначального состояния.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах принципиально не отличается. Порядок и принцип корректировки также не отличаются и выполняются в одном порядке. Единственная сложность, которая может возникнуть во время работы. это определение назначения регулировочных винтов. Обычно Т-винт находится вверху, а Н и L. внизу корпуса карбюратора. Может присутствовать один дополнительный винт.

Рисунок три Расположение механизмов регулирования

Обычно их назначения определяется эмпирически, немного изменяя позицию и контролируя результат. После того, как назначение элементов будет четко определено, дальнейшее установка не является сложным и осуществляется обычным образом.

Настройка карбюратора бензопилой. важная и необходимая процедура, которую необходимо периодически выполнять для восстановления нормальной работы инструмента. Этот процесс не создает принципиальных сложностей, но он требует от пользователя быть внимательным, внимательным и соблюдать правила безопасности. Цепь бензопилы обычно не снимают, поскольку вам нужно будет соблюдать ее положения

Поэтому важно постоянно помнить о возможности его запуска и проявлять необходимую осторожность

Регулирования следует проводить плавно, с небольшими изменениями положения винтов, чтобы не вызвать слишком резкие изменения в режиме вращения вала. Результат зависит от заботы и тщательности пользователя, а правильно настроен карбюратор продлит срок эксплуатации инструмента.

Принцип работы карбюратора Carver

После запуска двигателя бензопилы открывается воздушная заслонка, через которую очищенный воздух попадает в диффузор с мелким фильтром. Бензин попадает туда через калиброванные отверстия в струях. Количество воздушно-топливной смеси, попадает в камеру сгорания из карбюратора, регулируется положением дроссельной заслонки, соединенной тягой к ручке дроссельной заслонки.

Игольчатый клапан отключает поток бензина в карбюратор, когда он заполнен. Бензин проходит через фильтр перед входом в форсунки, снижает риск засорения калиброванных отверстий в них.

Конструкция и принцип действия карбюратора бензопилы

Карбюратор бензопилы состоит и следующих основных узлов:

цельнолитого корпуса, изготовленного из легкого алюминиевого сплава;
диффузора, расположенного у входа в карбюратор;
жиклеров, специальных клапанов, предназначенных для регулировки подачи горючей смеси;
распылителя;
поплавковой камеры.

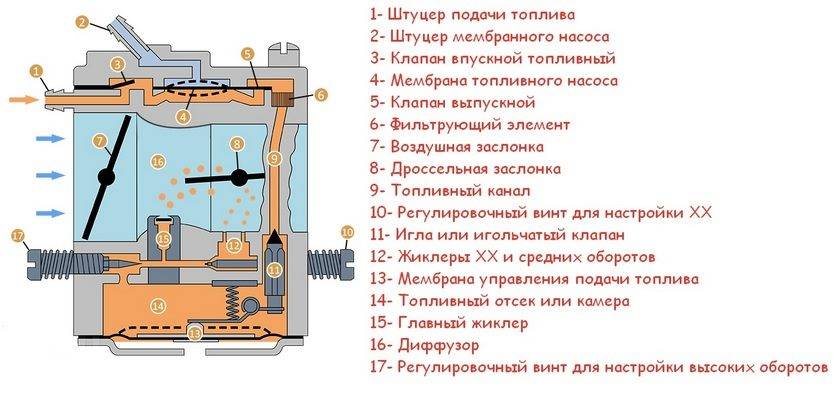

Ниже представлена схема карбюратора фирмы Walbro, которыми очень часто оснащаются бензопилы. Воспользовавшись данной схемой, можно более подробно изучить внутреннее устройство карбюратора бензопилы.

У карбюратора может быть 2 или 3 регулировочных винта с пружинами. Регулировочные винты сконструированы так, что на их окончаниях находятся иглы (конусы). Винты имеют правую резьбу, то есть закручиваются по часовой стрелке.

Работа карбюратора бензопилы происходит следующим образом.

После запуска ДВС открывается воздушная заслонка.
В диффузоре (16), где есть сужение, поток воздуха ускоряется и смешивается с бензином. Последний поступает через жиклеры (15) и (12), а очищенный воздушным фильтром воздух – через заслонку (7), размещенную на входе диффузора.
Заслонка (8), расположенная за диффузором, регулирует, какое количество приготовленной смеси попадет в камеру сгорания.
Объем бензина, проходящего сквозь жиклеры, регулируется винтами (17) и (10) – это, соответственно, винты L и H на бензопиле.
От игольчатого клапана (11) зависит объем топливной смеси в поплавковой камере (14). Функционирование игольчатого клапана контролируется мембраной (13).
Мембрана (4) контролирует подачу топливной смеси в камеру сгорания, и это зависит от количества оборотов ДВС. Бензин проходит очистку через фильтр (6).

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

исключить риск создания карбюратором «бедной» смеси;
минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

винт с маркировкой L – корректирует низкие обороты;
винт с маркировкой H, за счет него проводится настройка высоких оборотов;
винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
Проверка воздушного фильтра и очищение этой детали.
Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

положите бензопилу на ровную поверхность;
сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

базовый этап (двигатель включен);
этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Как работает карбюратор бензопилы — принцип функционирования

Работа рассматриваемого агрегата, несмотря на его сложную конструкцию, проста и понятна даже для новичков. Принцип работы основывается на следующих действиях:

Как только запускается мотор ДВС, происходит открытие воздушной заслонки
В области сужения диффузора 16 происходит ускорение потока поступающего воздуха, который смешивается с бензино-масляной смесью
Бензино-масляная смесь подается через жиклеры под номером 15 и 12, а воздух, прежде чем пройти через заслонку 7, проходит через фильтр, размещенный перед входом
Заслонка 8 располагается за диффузором, и служит для регулирования подачи количества смеси в камеру сгорания
Винтами 17 и 10 происходит регулировка объема бензина, который проходит через жиклеры. На панели управления карбюратора, эти винты имеют обозначение L и H
Игольчатым клапаном 11 происходит регулирование объема топливной смеси в поплавковой камере 14. Чтобы отрегулировать положение игольчатого клапана, в механизме установлена мембрана 13
Еще одна мембрана 4 отвечает за подачу топлива в камеру сгорания цилиндра. Положение этой мембраны зависит от количества оборотов ДВС
Для очистки бензино-масляной смеси используется фильтр тонкой очистки

Винты настроечные на бензопиле

Простой принцип работы карбюратора обеспечивает бесперебойную работу ДВС. От качества настройки зависит, как будет вести себя инструмент на холостых оборотах и во время работы. Рассматриваемый механизм оказывает прямое влияние на производительность всего инструмента. От качества регулировки зависит срок службы инструмента.

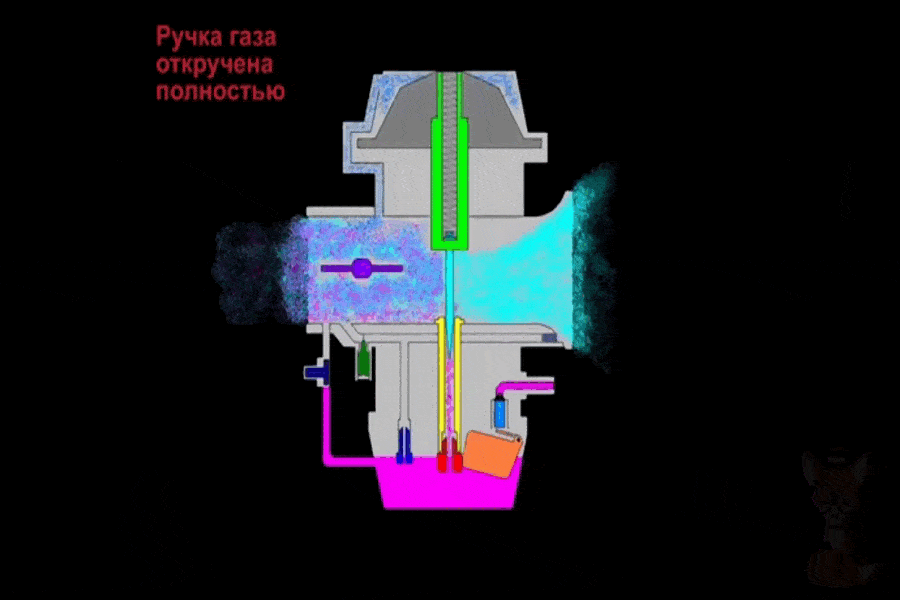

Рассмотрим устройство бензинового карбюратора

Это узел предназначен для формирования смеси из бензина и кислорода, которая затем подается в цилиндры для воспламенения.

Конструкторы двигателя определили параметры смеси, при которых ваш инструмент будет вырабатывать максимальную мощность при минимальном расходе топлива.

Соответственно надо смешать воздух и бензин в определенных пропорциях, и сохранить порцию приготовленной смеси до подачи ее во впускной коллектор мотора. Именно этим занимается карбюратор.

Игла, соединенная с поплавком, дозирует количество топлива, поступающее в камеру карбюратора. Воздушная заслонка подает определенный объем воздуха. От слаженной работы всего механизма зависит качество смеси.

Для установки параметров работы, а также при необходимости корректировки (например, при работе в горах или в случае заправки не очень качественным бензином), предусмотрены регулировка.

В отличие от современных автомобильных двигателей, бензопила представляет собой более примитивный агрегат. В противном случае стоимость ее была бы слишком высока.

Практические советы по настройке карбюратора бензопилы Champion

Поэтому коррекция образования топливной смеси в ней отсутствует, как и многие другие электронные системы, применяемые в современных ДВС. Эти функции возложены на владельца бензопилы.

Поднялись на 100 метров над уровнем моря, изменилась массовая доля кислорода в воздухе – обогащаем смесь. Сменили поставщика бензина (к сожалению, в наших реалиях это актуальный вопрос), снова необходимо обновлять настройки.

В сервисных центрах вам выставят правильные настройки, но за деньги и в стендовых условиях. А в реальной жизни необходимо уметь выполнять эту процедуру самостоятельно. Никто не поможет вам с ремонтом в лесу. Тут все подробности, как провести ремонт бензопилы своими руками.

Обратите внимание
И если вы не знаете, как завести бензопилу в случае, когда заклинило воздушную заслонку или заливает свечу – придется прекращать работу и везти инструмент к специалистам.

Технические характеристики и параметры

Автономность пилы обеспечивает штатный двухтактный карбюраторный двигатель с рабочим объемом 36 см3, развивающий на режиме 13000 об/мин мощность 1,8 л.с.

Силовой агрегат работает на смеси автомобильного бензина и масла для двухтактных ДВС в сочетании 25:1. Забор топлива производится из встроенного топливного резервуара, объемом 350 мл.
Сочетание износостойкого покрытия внутреннего диаметра цилиндра и низкий коэффициент трения материала поршневой группы позволяет использовать тяговые возможности двигателя с минимальными потерями мощности.
Электронная система зажигания обеспечивает полноценное искрообразование и гарантирует надежный запуск двигателя при низкой температуре, устойчивую работу на холостых и рабочих режимах.

Модель	Poulan 2150
Производитель	Poulan
Производство (сборка)	Китай
Родина бренда	США
Тип двигателя	Бензиновый
Объем двигателя, см3	36
Мощность, л.с. (кВт)	1,8 (1,3)
Длина шины, мм	405
Шаг цепи, дюймы	3/8
Объем топливного бака, л	0,35
Объем масляного бака, л	0,2
Вес, кг	4,7

Устройство и принцип работы карбюратора

Основное назначение карбюратора в любом двигателе внутреннего сгорания – смешивание горючего с воздухом в определенных пропорциях. Если они нарушаются, двигатель начинает работать не корректно или полностью останавливается.

Карбюраторы бензопил разных марок имеют некоторые отличия в конструкции, но основные узлы этой детали, а также принцип их действия примерно одинаковые:

Основа (корпус) – аэродинамическая трубка с воздушной заслонкой, расположенной поперек. Ее назначение – регулировка подачи воздуха во внутреннюю камеру.
Поплавковая камера – емкость, удерживающая топливную смесь в стабильном состоянии.

Распылитель – участок, где происходит контакт воздуха и топливо. В распылитель горючее попадает из поплавковой камеры через жиклер.
Диффузор – деталь, повышающая скорость потока воздуха, с помощью которой сохраняется нужное давление. Диффузор располагается в суженной части трубки.

Принцип работы карбюратора следующий:

После запуска двигателя заслонка открывается и воздух попадает в канал.
Скорость потока и уровень поплавка в камере регулируются положением заслонки, за счет разницы давления в поплавковой камере и воздушном канале.
Горючее из поплавковой камеры всасывается в жиклер, а затем в диффузор. Продвигаясь через него, воздух захватывает поступающее топливо.
Образовавшаяся смесь подается в полости цилиндров по впускным каналам.

Основные неисправности при эксплуатации бензиновых пил

Приступать к регулировкам карбюратора следует, только убедившись, что причина неполадок в работе происходит из-за нарушения в его работе. Поэтому следует проанализировать возможные причины сбоя в эксплуатации бензинового мотора. В таблице 1 приведены основные неисправности и причины, их возникновения у большинства моделей бензинового инструмента.

Таблица 1: Основные неисправности в работе двигателя и способы устранения.

Пользователи отмечают основные признаки при нарушении настроек карбюратора:

Двигатель запускается с большим трудом, или его вообще невозможно запустить.
При работе наблюдаются провалы при нажатии на рычаг управления дроссельной заслонкой.
Мотор не может развивать необходимую мощность, при полном открытии дросселя возможна остановка.
Излишний уровень дыма, повышенный шум при работе, сопровождающийся выстрелами во впускном тракте.
Нестабильная работа на разных режимах.
Невысокая частота вращения привода цепи при постановке на режим автоматического поддержания работы.
Повышенный расход бензина при выполнении работы. Признак весьма субъективный, основан на сопоставлении показателей в разные периоды эксплуатации.
Засорение системы впуска при снятии воздухоочистителя. Возможно и забивание материала, используемого для воздухоочистки.
Износ цилиндро-поршневой группы. Регулировки карбюратора дадут временный эффект.

Внимание! Если в систему питания попала грязь, то придется не только ее регулировать. Возникнет необходимость в промывке отдельных узлов и деталей

В предлагаемом видео показан вариант простейшей продувки системы впуска:

Настройка карбюратора китайской бензопилы

Практически у любой китайской бензопилы регулировки такие же, как и у фирменных аналогов. Присутствуют те же винты L, H и T. Иногда встречаются пилы, у которых подлежит регулированию только холостой ход. Однако, по отзывам владельцев и работников сервиса, далеко не у каждой бензопилы отрегулировать карбюратор удаётся без проблем. Даже у опытных ремонтников некоторые модели могут отнять приличное количество времени, прежде чем получится получить приемлемый результат.

Стандартным для карбюраторов «китайцев» считается позиция винта L, при которой он на полтора оборота ослаблен от полностью зажатого положения. Для винта H — один оборот от того же состояния. На многих видео винт L называют регулировкой качества смеси, а винт H — её количества. Холостой ход регулируется таким же образом, как описано выше, на прогретом двигателе.

Post Views: 4

Как работает карбюратор бензопилы — особенности поступления воздуха

Принцип работы карбюратора бензопилы включает в себя также подачу воздушной смеси в устройство. Как вы понимаете, в камеру сгорания поступает не чистое топливо (масло с бензином), а топливная смесь — масло с бензином из бака и воздух, который предварительно проходит через фильтрующий элемент.

Это интересно!Фильтр, который установлен на карбюраторе, нужно регулярно очищать, иначе его засорение способствует уменьшению поступления воздуха в систему, что часто становится причиной неправильной работы агрегата. Многие неопытные пильщики сразу же принимаются за настройку карбюратора, однако достаточно почистить фильтр и продуть его компрессором, чтобы устранить причины неравномерной или нестабильной работы инструмента. Итак, воздух проходит через фильтр, и поступает в устройство через мембрану под номером 7.

Воздушная заслонка 7 при холодном запуске практически полностью закрыта, как показано на схеме. Через нее происходит незначительное поступление воздуха в систему. Воздух поступает в диффузор 16. Под номером 12 обозначены каналы или жиклеры холостого хода и средних оборотов. Эти каналы являются взаимозависимыми, то есть канал средних оборотов является переходным с холостого хода. Эти каналы постоянно открыты, поэтому топливо в соответствующей дозировке поступает в диффузор, где и смешивается с воздухом, направляясь к цилиндру.

Под номером 15 обозначен канал максимальных оборотов, который состоит из клапана с резиновым основанием. Через этот клапан происходит подача топлива в одном направлении — в камеру диффузора. Далее в систему вступает дроссельная заслонка 8, перемещение которой зависит от силы нажатия на газ агрегата. При запуске клапан 8 вертикальном положении, поэтому бензопила работает только на топливной смеси, поступающей из канала ХХ. Количество воздуха при этом незначительное, так как заслонка 7 также открыта на несколько миллиметров. При нажатии на курок инструмента происходит отклонение заслонки на 10-15 градусов, в результате чего осуществляется подача топливной смеси из канала средних оборотов 12 на схеме выше.

Когда пильщик приступает к пилению древесины, то повышается количество оборотов до максимальных, поэтому заслонка перемещается на угол до 90 градусов от изначального положения. Происходит увеличение количества топлива, что способствует ускорению сжигания топливной смеси.

Чтобы заполнилась камера 14 топливной смесью из бензина с маслом, которое поступает через канал, закрытый иглой, нужно создать разрежение, за счет которого мембрана 13 притянется вовнутрь, тем самым воздействуя на шток. Разрежение в камере 14 создается во время дергания ручки стартера, когда перемещается коленчатый вал инструмента. Поршень перемещается вверх и вниз при «шморгании» или «тыркании» ручки стартера, что провоцирует создание давления внутри камеры 14. В итоге камера заполняется топливом, которое и поступает через соответствующие каналы в диффузор, смешиваясь с воздухом, и направляясь в цилиндр.

После того, как двигатель агрегата будет запущен, поршень начнет перемещаться под воздействием сгорающей смеси, поэтому разрежение в камере формируется постоянно, что собственно и провоцирует прогибание пластинки 13, воздействующей на игольчатый клапан, через который поступает топливо в основную камеру карбюратора бензопилы.

Собственно это и есть принцип работы карбюратора бензопилы мембранного типа, функционирование которого никак не зависит от угла его расположения. Зная конструкцию и принцип действия агрегата, можно приступать к его настройке, прочистке и регулировке.

Бензин не поступает в карбюратор бензопилы

Если горючее не поступает в штатную камеру, то это может говорить сразу о нескольких поломках. В первую очередь потребуется проверить воздушный и топливный фильтр. При длительной эксплуатации пилы эти элементы поглощают большое количество пыли, которая в дальнейшем препятствует просачиванию чистого воздуха и горючего. Слабозагрязненный фильтр можно почистить бензином, но если деталь засорена большим количеством пыли, то ее потребуется заменить.

Еще одна причина неисправности заключается в игле. Этой детали свойственно залипание, особенно, в бензопилах китайского производства. Чтобы устранить неисправность, в большинстве случаев будет достаточно просто пошевелить иглу.

Если топливо не поступает в камеру, то владельцу пилы следует осмотреть сальники инструмента. После нескольких месяцев использования инструмента эти детали теряют свою герметичность. Со временем они начинают пропускать бензин, в результате чего инструмент перестает заводиться. Ремонт выполняется путем замены сальников.

При запуске пилы важную роль играет сапун. Он находиться возле крышки бензобака пилы, и выполняет сразу 2 задачи – поддерживает оптимальное давление воздуха, и не дает вытекать горючему. Чтобы проверить сапун, потребуется отключить трубку для подачи топлива и посмотреть, насколько интенсивно вытекает бензин. Если он вообще не вытекает, значит, штатный сапун забит мусором и грязью. В этом случае потребуется очистить элемент и установить его на место.

Если горючее не поступает в камеру, то нужно проверить топливную магистраль. Чаще всего для комплектации инструмента бюджетного класса используется китайский шланг, который со временем теряет герметичность

В таком случае потребуется заменить магистраль, уделив особое внимание герметичности стыков канала

Обслуживание

Обзоры бензопилы Huter BS-45 нередко помогают потребителям сделать правильный выбор по отношению к этой модели. Если вы уже стали владельцем такого оборудования, вы должны больше узнать об особенностях обслуживания

Важно, чтобы отверстия для смазки оставались чистыми. У них не должно быть кусков грязи, посторонних предметов и масляных сгустков

Смазочные отверстия следует регулярно проверять и при необходимости чистить. С помощью смазочного пистолета оператор должен смазать звездочку шины. Такие манипуляции должны проводиться до начала распиловки. Чтобы регулировать объем масла, подаваемого в контур, используйте регулятор насоса. Чтобы увеличить или уменьшить количество масла, болт должен быть повернут в том или ином направлении.

Почему бензопила стреляет в карбюратор?

Основная причина этой неисправности – неправильно выставленная дистанция между элементами зажигания бензоинструмента. Из-за этого горючее, которое попадает в штатный цилиндр ДВС, не успевает полностью сгорать в нем. В результате появляется звук, похожий на взрыв. Чтобы эффективно решить проблему, нужно выставить зажигание бензоинструмента, придерживаясь указаний в руководстве пользования.

Нередко такого рода неисправности карбюратора бензопилы становятся результатом попадания в цилиндр обедненной или слишком обогащенной кислородом топливной смеси. Чтобы устранить поломку, нужно отрегулировать работу дроссельной металлической заслонки и штатных жиклеров топливного узла.

Бензопила баумастер регулировка карбюратора

Устройство карбюратора бензопилы

В каких случая производят регулировку карбюратора бензопилы

Как правильно отрегулировать карбюратор своими руками?
