Бензопила Makita dcs400 40

Бензопила Makita EA3202S40B – описание инструмента

Бензиновая пила Макита в этой комплектации хорошо подходит для распиловки крупных бревен, спиливания пней, заготовки больших объемов твердой древесины. Инструмент выделяется сравнительно небольшими габаритами.

Модель оснащена надежным двигателем с объемом цилиндра 43 см3 и мощностью 1350 Ватт. Для запуска двигателя в устройстве пилы предусмотрен ручной стартер с системой Easy Start. За охлаждение деталей ДВС отвечает система принудительной подачи воздуха.


Для комфортного использования инструмента производитель предусмотрел в его комплектации эффективную систему гашения вибрации. Она состоит из 4 амортизаторов, на которые равномерно распределяется нагрузка от коленчатого вала.

Параметры этой модели Макита включают:

  • мощность штатного ДВС – 1,8 л. с.;
  • вместительность стандартного бака для топливной смеси – 400 мл;
  • возможная длина заводской шины – 30–35 см.

Резервуары для заливки топливной смеси и масла имеют широкие горловины, что делает заправку инструмента более удобным.

Инструкция для китайской

Чтобы правильно выполнить настройку карбюратора китайской бензопилы, необходимо сначала запомнить заводские настройки устройства, затем включить двигатель. В последствии придется оставить его работать в течении нескольких часов, чтобы точно выставлять собственные параметры. Иногда работы выполняются разу после десятиминутного функционирования двигателя, однако многие модели китайского производства требуют особенного обращения.

Китайская модель бензопилы

Порядок регулировки:

  1. Мероприятия начинаются в режиме холостого хода. С помощью регулировочных винтов нужно добиться планомерного набора оборотов двигателем, поэтому следует сначала дать ему поработать на малых оборотах. Отклонением от нормы является перемещение цепи по шине. В этом случае нужно отрегулировать крайними винтами оптимальное положение для того, чтобы цепь оставалась неподвижной.
  2. Осуществляется переход на обороты средней скорости. Иногда двигатель при этом задымляется. Этот дефект можно устранить, если закрутить винт для подачи более бедной топливной смеси.

В этом случае дым исчезнет, но увеличится скорость оборотов двигателя. Нужно регулировать настройки до достижения того уровня, когда при нажатии на дроссель двигатель плавно набирает обороты, не слышны резкие рывки или перебои.

Осуществляется проверка двигателя устройства. Бензопилу переводят на минимальные обороты, а затем осуществляется стремительное нажатие на рычаг. При максимальном нажатии его выдерживают в течении 3 секунд. Если есть нарушения в работе двигателя, нужно постепенно ослаблять винт до достижения оптимального положения.

Бензопила должна поработать несколько часов в реальных условиях. Нужно заниматься распилом древесины, а затем выполнить осмотр всех элементов, задействованных в данном мероприятии. Если есть отклонения, их нужно исправить, пользуясь регулировочными приспособлениями. Когда все дефекты устранены и установлены оптимальные настройки для подачи правильно концентрированного топлива, можно считать процесс настройки устройства завершенным.

Бензопилы Makita очень надежные инструменты, но даже в них со временем появляется необходимость регулировки карбюратора и даже ремонта. О том, как это сделать своими руками, что понадобится и какие подводные камни возникают в процессе, поговорим в рамках этой статьи.

Эксплуатационные возможности и сфера применения

Универсальная во многих отношениях пила Макита DCS4610 ориентирована на широкий спектр хозяйственных работ связанных с распиловкой древесины. В перечне — валка старого лесостоя диаметром до 30 см, заготовка дров, уход за декоративными и фруктовыми деревьями.

Возможности инструмента распространяются на строительство деревянных конструкций жилищного и специального назначения, изготовление деревянных элементов ландшафтного и архитектурного оформления.

В достоинствах этой модели:

  • высокая производительность и экономичный расход ГСМ;
  • простое и малозатратное по времени текущее обслуживание;
  • возможность полноценной эксплуатации в сложных погодно-климатических условиях;
  • надежность и продолжительность ресурса комплектующих узлов и систем.

О соответствии заявленных производителем рабочих характеристик свидетельствуют положительные отзывы владельцев.

Также отмечается хорошая ремонтопригодность изделия. Представленные в должном ассортименте фирменные запчасти и расходные материалы, позволяют пользователям самостоятельно с экономным расходом времени и материальных средств, восстановить работоспособность изношенных узлов и механизмов пилы.

Входящая в прилагаемый комплект инструкция по эксплуатации содержит полезную информацию по подготовке инструмента к первому запуску, регулировке топливной аппаратуры и другим особенностям текущего обслуживания, способам определения и устранения возможных неисправностей.

Бензопила “Макита” DCS4610. Технические характеристики и правила использования

Бензопила “Макита” DCS4610 выпускается известным японским производителем Makita, начавшим свою деятельность в далеком 1915 году. Компания “Макита” в то время занималась ремонтами негераторов, электромоторов и трансформаторов, а также наладила выпуск своей электротехники.

За все время существования было разработано более 450 наименований высококачественного ручного, бензо и электроинструмента, а также более 1400 видов аксессуаров к агрегатам.

Популярность бренда возросла настолько. что более 120 государств позволили разместить на своей территории представительства бренда “Макита”. что касается заводов, то они размещены на территории таких государств:

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

  • снять глушитель;
  • разобрать (есть и неразборные модели);
  • очистить от нагара, используя моющие средства;
  • высушить феном;
  • установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Пила Макита DCS 6400-45

Универсальная бензопила Макита для лесничества и сельского хозяйства. Рассчитана на распиловку бревен, срезание веток, заготовку дров. Удобна в использовании, легка в уходе, достаточно мощная и продуктивная. Обладает эргономичным дизайном, что позволяет человеку долго работать, и при этом не чувствовать усталости. Отвечает стандартам качества и имеет все необходимые системы защиты оператора от повреждений.

Имеет такие характеристики:

  • мощность двухтактного двигателя — 4,8 лошадиных сил/3,5 кВт;
  • длина шины — 45 сантиметров;
  • шаг цепи — 3/8 дюйма
  • объем бензобака — 0,75 литра;
  • вес — 6,3 килограмм.

Бензопила Makita DCS4630 – характеристики инструмента

Бензопила цепная Макита оснащена мощным бензиновым мотором с ручным стартером и эффективной системой гашения вибрации. Минимальная скорость вращения коленчатого вала составляет 2500 об/мин, а максимальная – 14500 об/мин. Этих показателей достаточно для распила твердых пород древесины при валке леса.

Эта модель Макита оборудована долговечным цепным тормозом, удобными прорезиненными рукоятками и вместительными резервуарами для заправки топливом и смазкой. Внутренние запчасти инструмента защищены надежным пластиковым корпусом с предусмотренным свободным доступом к часто заменяемым деталям.

Характеристики этой бензопилы Макита включают:

  • мощность штатного ДВС – 3,5 л. с.;
  • вместительность стандартного бака для топливной смеси – 470 мл;
  • возможная длина заводской шины – 35–40 см.

Эта фирменная бензопила Макита хорошо подходит для быстрого удаления сухих и гниющих веток, распиловки бревен и спиливания больших объемов древесины.

Разборка карбюратора при необходимости проверки или ремонта составных частей

Устройство разных моделей карбюраторов практически одинаково, поэтому при работе с ними можно пользоваться стандартной схемой. Все элементы нужно снимать аккуратно, а затем выкладывать по приведенному ниже порядку, чтобы можно было удачно расставить предметы на место по окончании ремонтных работ.

Читайте:

Снятие верхней крышки

  1. Снимается верхняя крышка. Для этого нужно открутить 3 болта, придерживающие ее по кругу.
  2. Поролон также вынимается, так как является верхней составной частью фильтра, проводящего воздух.
  3. Топливный шланг удаляется.
  4. Тяга привода выводится сразу на ним.
  5. Отсоединяется наконечник троса.
  6. Бензиновый шланг можно полностью вынуть, если планомерно стянуть его со штуцера.

Чтобы окончательно подготовить карбюратор к капитальному ремонту или замене мельчайших деталей, нужно аккуратно его отсоединить от основной системы. Иногда требуется дальнейшая его разборка. Следует отвинчивать составные элементы аккуратно и складывать крепежные элементы по группам, так как эти маленькие детали легко теряются.

Подделки и оригинал

Выявить китайский фальсификат оказалось не так уж и сложно, для этого необходимо:

  1. Проверить бензопилу по штрихкоду — место изготовления зашифровано.
  2. Проверить на официальном сайте Makita перечень существующих модификаций в каталоге — копии инструмента частенько идут под вымышленными номерами или отличаются цифрой или буквой.

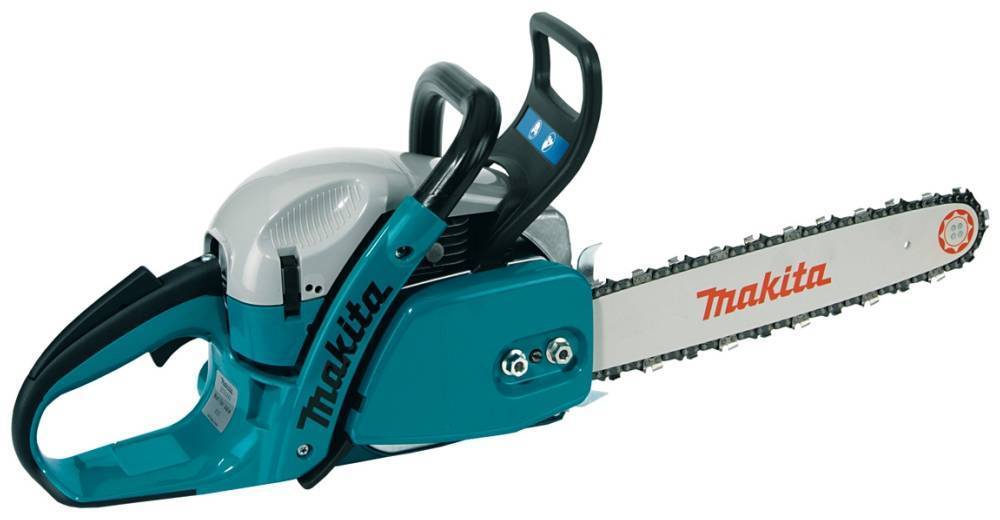

Цепная бензопила Makita DCS4610 является полупрофессиональным инструментом, предназначенным как для домашнего использования, так и коммунальных служб. Пила справится и с распиловкой досок и бревен, и с валкой деревьев, аккуратно и быстро обрежет сучья и т. д. Вес бензопилы 4,75 кг. В прочном корпусе размещен двухтактный карбюраторный двигатель производительностью 2,31 л. с.

Бензопила цепная Makita DCS 4610 в работе

Система зажигания электронная бесконтактная. Ручной инерционный стартер запускает мотор, предусмотрен тормоз двигателя, есть защита для рук оператора и цепеуловитель. Праймер обеспечивает легкий запуск инструмента — подкачивает топливную смесь в карбюратор.

Установка гарнитуры производится в боковой части бензопилы. Рекомендуемая длина шины — 40 см. Рукоятки снабжены стальными амортизаторами, снижающими вибрацию. Смазка цепи производится автоматически.

Таблица технических характеристик:

Двигатель2-тактный двигатель
Рабочий объем45,1 см³
Емкость масляного бака0,25 л
Емкость бака0,37 л
Длина цепи400 мм
Мощность двигателя1,7 кВт
Уровень шума: звуковое давление104,3 дБ(А)
Уровень шума: звуковая мощность113,3 дБ(А)
Уровень шума: погрешность (к)2,5 дБ(А)
Вибрации: задняя ручка4,1 м/сек²
Вибрации: передняя ручка6,2 м/сек²
Вес в соответствии с EPTA4,75 кг

Это интересно: Бензопилы Лесник: модели их характеристики, особенности

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

  • исключить риск создания карбюратором «бедной» смеси;
  • минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита (вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

  1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
  2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
  3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
  4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

  • винт с маркировкой L – корректирует низкие обороты;
  • винт с маркировкой H, за счет него проводится настройка высоких оборотов;
  • винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

  1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
  2. Проверка воздушного фильтра и очищение этой детали.
  3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

  • положите бензопилу на ровную поверхность;
  • сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Основные параметры бензоинструмента

Агрегат характеризуют маленькие размеры и небольшая масса при достаточно мощном моторе. Такие параметры обеспечивают удобную и надёжную эксплуатацию вне зависимости от сферы.

Технические характеристики:

  • Объём цилиндра – 45,1 см3;
  • Диаметр цилиндра – 43 миллиметра;
  • Максимальная мощность – 9000 оборотов/минуту;
  • Вместительность топливного бака – 370 миллилитров;
  • Вместительность масляного бачка – 250 миллилитров;
  • Расход топлива при максимальной нагрузке – 0,94 килограмм/час;
  • Шаг зубьев – 3/8 дюймов;
  • Количество зубьев – 6 штук;
  • Длина шины – 35, 40 сантиметров;
  • Вес – 4,75 килограмм.

Основные неисправности и их устранение

Основные неисправности модели цепной бензопилы makita DCS4610:

  1. Пила не заводится. Причина: отсутствие топливной смеси в баке, засор воздушного фильтра, проблемы с карбюратором. Устранение проблемы: залить качественную топливную смесь в бак, если необходимо, следует отрегулировать карбюратор, очистить фильтр или заменить его новым.
  2. Присутствует интенсивная вибрация или посторонний шум во время распиливания. Причина: плохо натянута цепь, разболтаны соединения. Устранение проблемы: требуется регулировка цепи; проверка и закрепление соединений.
  3. Эксплуатация бензопилы сопровождается образованием только мелкой стружки, пильное полотно передвигается с затруднениями. Причина: затупилась цепь. Устранение неисправности: заточка или замена цепи.

Устройство бензопилы Makita DCS4610

Конструкция фирменной бензопилы Makita DCS4610 выделяется высокой плотностью и устойчивостью. Внутренние детали и рабочие механизмы модели посажены максимально близко друг к другу. При этом они не контактируют между собой, что исключает риск трения и перегрева отдельных элементов.

В основу заводского устройства бензопилы Makita DCS4610 вложен 2-тактный силовой агрегат, работающий на смеси 92-го бензина и синтетического моторного масла. Двигатель состоит из цельнометаллического неразборного коленвала, кованого поршня с одним штатным и одним дополнительным кольцом, а также хромированного заводского цилиндра рабочим объемом 45,1 см3. Улучшенная компоновка модели Makita DCS4610 снижает удельный расход топлива мотором – он составляет 580 г/кВт/час при работе ДВС под максимальными нагрузками.

Штатная конструкция бензопилы Makita DCS4610 включает мембранный карбюратор бренда Zama. Он оснащен увеличенной поплавковой камерой и производительным диффузором, принудительно всасывающим воздух для непрерывного обогащения им топливной смеси. Разборная конструкция топливного узла упрощает его промывку и самостоятельный ремонт.

Фирменная бензопила Макита DCS4610 укомплектована системой зажигания марки Phelon. Устройство узла включает долговечную заводскую катушку, оборудованную первичной и вторичной высоковольтной обмоткой, а также свечу NGK BPMR 7A. Комбинированная работа системы зажигания обеспечивает своевременное воспламенение горючего для возможности плавного включения бензопилы при любой погоде. Производитель предусмотрел бесключевой доступ к свече зажигания пилы – это позволяет оператору заменить ее своими руками.

Для безопасности оператора и окружающих во время эксплуатации бензопилы в ее оснащение включен реактивный механический тормоз и цепеуловитель. Эти элементы отвечают за своевременную остановку режущего органа в случае его попадания на твердый предмет или обрыва.

Внутренние детали бензопилы Makita DCS4610 помещены в долговечный пластиковый корпус, обладающий повышенной стойкостью к нагреву, вибрации и ударам. Корпус оснащен эргономичными рукоятками, покрытыми качественным антискользящим материалом.

Уход за электропилой Макита

Как и любой инструмент, электропила Макита требует ухода. После окончания работы или в период длительного хранения устройство следует почистить от опилок, слить масло, снять цепь для заточки, а также снять шину для очистки устройства внутри от пыли и грязи. При частом использовании все рабочие части необходимо проверять на наличие повреждений, а подшипники звездочки периодически смазывать.

Для обеспечения поддержания максимальной тяги в электрической схеме пилы следует периодически проверять угольные щетки. На каждой щетке есть специальная насечка, которая является границей стирания.

В целом электропилы Макита – это достойный инструмент, который вполне оправдывает свою цену. Простое обслуживание, удобство использования, а также хорошее качество сборки выделяют его среди большого числа конкурентов. При всех своих достоинствах инструменты Макита имеют вполне приемлемый ценник, а большой выбор позволяет подобрать оптимальный вариант для своих нужд, не переплачивая за ненужные характеристики.

Внешний вид и назначение

Бензопила Makita отличается не только высоким качеством технического исполнения, но и хорошо узнаваемым дизайном: серебристая сталь режущей поверхности отлично сочетается с серебристо-голубым оттенком корпуса и черной окраской рукояти.

Модельный ряд бензопил включает агрегаты различной мощности, которые востребованы как среди любителей, так и среди профессионалов. Их используют в быту, в процессе активного отдыха, а наиболее мощные модели — на лесозаготовках.

С их помощью агрегат можно использовать как:

  • лодочный мотор;
  • лебедку;
  • устройство для бурения льда или земли;
  • дровокол;
  • водяной насос;
  • компрессор.

Как работает карбюратор?

Все процессы, происходящие в движке, имеют не циклическую, а постоянную базу.

Как настроить максимальные обороты бензопилы?

Чтоб поменять наибольшие обороты, необходимо вести взаимодействие с винтом Н. Если закручивать винт, обороты будут становиться выше, а если откручивать — ниже. Обычно, наибольшее допустимое число оборотов мотора колеблется в спектре 11500-15000 за минуту. Если попробовать работать с еще огромным числом, начнется неувязка с зажиганием. В таком случае, винт немного откручивают.

Базовая регулировка карбюратора

Винты H и L нужно повернуть по часовой стрелке до упора, а потом выкрутить на 2 оборота в оборотную сторону. Это стандартный порядок действий при первичной настройке фаворитных моделей бензопил. Также возможны и другие варианты.

Как настроить пилу китайского производства?

Конструкция карбюратора на китайских бензопилах ничем принципиально не отличается. Порядок и принцип настройки также не имеют никаких отличий и выполняются тем же порядком. Единственная сложность, которая может возникнуть во время выполнения работ — определение назначения регулировочных винтов. Обычно винт Т находится сверху, а H и L расположены в нижней части корпуса карбюратора. Может присутствовать еще один, дополнительный винт.

Рисунок 3 – Расположение регулировочных механизмов

Обычно их назначение определяют опытным путем, слегка изменяя положение и следя за результатом. После того, как назначение элементов будет отчетливо определено, дальнейшая настройка не составляет труда и выполняется обычным порядком.

Настройка карбюратора бензопилы — важная и необходимая процедура, которую периодически приходится выполнять для восстановления нормальной работоспособности инструмента. Принципиальной сложности этот процесс не создает, Но требует от пользователя аккуратности, внимания и соблюдения правил безопасности. Цепь бензопилы обычно не снимают, поскольку понадобится наблюдать за ее положением

Поэтому важно постоянно помнить о возможности ее запуска и проявлять необходимую осторожность

Регулировку надо производить плавно, небольшими изменениями положения винтов, чтобы не вызвать слишком резких изменений режима вращения вала. Результат зависит от внимательности и тщательности пользователя, а правильно настроенный карбюратор позволит продлить срок службы инструмента.

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

  • базовый этап (двигатель включен);
  • этап второй – выполнять, когда двигатель прогрет.

Важно! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией

Стандартный алгоритм действий.

  1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
  2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Самая распространенная неисправность

Хотя Макита и считается эталоном надежности, она тоже имеет неисправности, зная которые можно предотвратить их заранее. Именно к таким неисправностям относится ослабление гаек глушителя. На первый взгляд кажется, что по этой причине ничего страшного случится не может, но это не так. Конструктивной особенностью глушителя является то, что он состоит из трех частей, двух половинок корпуса и промежуточной вставки которая предназначена для тушения пламени.

В тот момент, когда гайки, удерживающие глушитель, расслабляются в месте стыка двух половинок, горячие газы из двигателя прорываются наружу и попадаю на корпус бензопилы. Температура выхлопа очень высокая, корпус не выдерживает и проплавляется, далее страдает масляный бак. В следующем видео, вы можете наглядно увидеть последствия того, как на Макита DCS7300 раскручивались гайки глушителя. Также мастер дает советы по обслуживанию и хранению пилы.
