Грузоподъёмность кранов стрелового типа зависит от вылета обратно пропорционально. Максимальную грузоподъёмность кран имеет на наименьшем вылете, а при увеличении вылета его грузоподъёмность уменьшается

При работе с краном важно понимать эту зависимость, чтобы не допустить перегрузки крана

Для подъёмного крана самой важной является грузовая характеристика. Именно грузовая характеристика наглядно демонстрирует способность крана поднять груз необходимой массы

Паспортная грузоподъёмность — это величина массы груза, поднимаемого краном в самых благоприятных условиях. Для стреловых кранов, например, таким условием является минимальный вылет стрелы. Груз не может подстраиваться под кран и часто может располагаться где угодно в пределах рабочей зоны. Значит, для представления реального потенциала грузоподъёмной машины нужно какое-то средство визуализации. Таким средством и является грузовая характеристика.

Грузовая характеристика — это график, по оси ординат которого откладывается грузоподъёмность крана, а по оси абсцисс — величина параметра, влияющего на эту грузоподъёмность.

Рассмотрим грузовую характеристику гусеничного крана ДЭК-251 (), который имеет максимальную грузоподъёмность 25 т на вылете 5 м. При увеличении вылета грузоподъёмность крана уменьшается, поэтому при наибольшем для данного стрелового оборудования вылете (14 м) кран может поднять всего лишь 4 т.

Рисунок 19 — Грузовая характеристика гусеничного крана ДЭК-251

Расчет конструкции башенного крана БК-300

«БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. В.Г. ШУХОВА» Кафедра: «Механического оборудования» Курсовой проект по дисциплине: «Грузоподъемные машины и механизмы» Тема: «Расчет конструкции башенного крана БК-300». Белгород 2016

В процессе строительства различных зданий и сооружений требуется перемещать большое количество материалов и изделий, на что расходуется более 30% всего затрачиваемого на строительстве труда. Вертикальный транспорт, при помощи которого производится подъем на требуемую высоту и подачу к месту укладки материалов, деталей и элементов конструкции, осуществляется в основном башенными кранами. Башенный кран-ведущая машина на стройке, определяющая темпы строительства и выполнение работ в установленные сроки. Основным достоинством башенных кранов является большой и свободный под стреловой объем, допускающий удобный монтаж и установку различных конструкций и оборудования. В настоящее время на стройках работает более 50 тыс. башенных кранов различной конструкции с широким диапазоном основных параметров. В жилищном, гражданском и промышленном строительстве нашей страны башенные краны начали применять еще в годы первых пятилеток. Начало производства отечественных башенных кранов относится к 1936 г., когда были выпущены первые краны для жилищного и промышленного строительства. До 1941 г. в стране насчитывалось около 200 башенных кранов. После Великой Отечественной войны в связи с необходимостью ускоренного восстановления народного хозяйства выпуск кранов быстро возрос от нескольких десятков до 4 тыс. шт. в год. На всех этапах развития народного хозяйства создание башенных кранов было тесно связано с развитием строительства. Так, переход на индус-триальные методы крупнопанельного строительства повлек за собой необ-ходимость освоения башенных кранов большой грузоподъемности. Повы-шение темпов строительства потребовало как создание механизмов с повы-шенными скоростями рабочих движений, так и повышения мобильности кранов. Современный башенный кран-это сложная, мощная, мобильная машина, управление которой может быть доверено только людям, имеющим определенные технические знания и навыки. Q = 25 т. и Q = 8 т. А = 30 м. В = 7.5 м. H = 72 м

Техническая характеристика башенного крана БК-300 Грузоподъемность наиб. в т. 25 Вылет наиб. в м. 30 Вылет наим. в м. 9 Высота подъема крюка от головки рельса наиб. в м. 72 Скорость подъема груза в м/с 0.2 Скорость вращения мин 0.246 Скорость передвижения крана в м/мин 8,65 Суммарная установленная мощность электродвигателей в кВт 78 Вес крана в т: общий 149.0 металлоконструкций 23.0 механизмов 41.8 контргруза (ж-б плиты) 18.2 балласта (ж-б плиты) 16.0 Нагрузка на одну тележку наиб. в т: при работе крана 100 при передвижении 82 Техническая характеристика лебедок Лебедки подъема груза и стрелы: количество 3 тяговое усилие в т 5 мощность электродвигателя в кВт 22 Лебедка поворота: количество 1 тяговое усилие в т 10 мощность электродвигателя в кВт 5 Механизм передвижения: количество 2 мощность электродвигателя в кВт 3.5 Кран может быть собран с двумя, тремя и четырьмя промежуточными секциями. Опорные тележки крана можно поворачивать вокруг вертикальной оси и устанавливать под углом 45 и 90 к положению показанному на листе. Кран может передвигаться с грузом на крюке не более 15 тонн.

Состав: Вид общий (ВО), Обойма блочная, Головка крана, Спецификация, ПЗ

Софт: AutoCAD 2015

технические характеристики видео, цена, марки, фото, устройство (высота и параметры)

Строительство гражданских и промышленный зданий, возведение жилых многоэтажных домов, погрузочно-разгрузочные работы на складах, площадках и полигонах нельзя представить без применения кранов башенного типа. Они перемещают грузы, элементы конструкций в требуемую точку строительного объекта.

Давайте попробуем разобраться, что собой представляет башенный кран, и узнаем его техническими характеристиками. Статья позволит нам выяснить параметры башенных кранов, их виды и понять где, в какой области их применение будет наиболее эффективным. А также выяснить цену «однорукого помощника».

Технические характеристики башенного крана

Скорость работ определяется мощностью и производительностью башенного крана. От его скорости передвижения и веса, который он может поднять, зависят общие темпы строительства и возведения зданий. Башенный кран видео, которого можно посмотреть в ниже – это механизм цикличного типа.

Что входит в понятие цикл работы механизма:

1. Это захват груза.
2. Перемещение захваченного объекта.
3. Выгрузку на планируемом месте.
4. Обратный пробег.

Башенный кран технические характеристики такого типа, его возможности
1	Высота башенного крана (вылет стрелы)	метр	40
2	Возможная высота подъёма стрелы с грузом	метр	150
3	Скорость подъёма груза	метр/мин	10 — 100
4	Вращение крановой конструкции (её частота)	оборотов/мин	0,2 – 1,0
5	Скорость передвижения	метр/мин	10 — 30
6	Грузоподъёмность грузового механизма с минимальным вылетом стрелы	кг	7500

Башенные краны характеристики, которых мы рассматриваем, бывают нескольких типов:

1. С поворотной башней.
2. И неповоротной конструкцией.

Сборный вариант конструкций позволяет в короткие сроки провести монтаж и демонтаж крана. Перевести его в нужное место. Говоря о башенных кранах как разновидности подъёмных механизмов, добавим, что неповоротная башня делится на три вида:

• телескопический вариант;
• наращиваемая конструкция;
• подращиваемая.

Автокран КС: модельный ряд, характеристики, цена, фото, видео.

Все о HOWO самосвале тут.

Способ передвижения

Для перемещения по строительной площадке устанавливают рельсы. По ним, кран может перемещаться вперёд и назад, поднимая и доставляя конструкции зданий или грузы в нужную точку строительной площадки.

Существует категория кранов, которая опирается на внешнюю сторону строящегося объекта. Это классифицируется как конструкция приставного типа. В ряде случаев используют самоподъёмные механизмы. С увеличением высоты строящегося объекта они поднимаются вверх.

Существуют кроме рассматриваемых кранов механизмы на пневмоколесном ходу. Краны, которые перемещаются на гусеницах и установленные на автомобили.

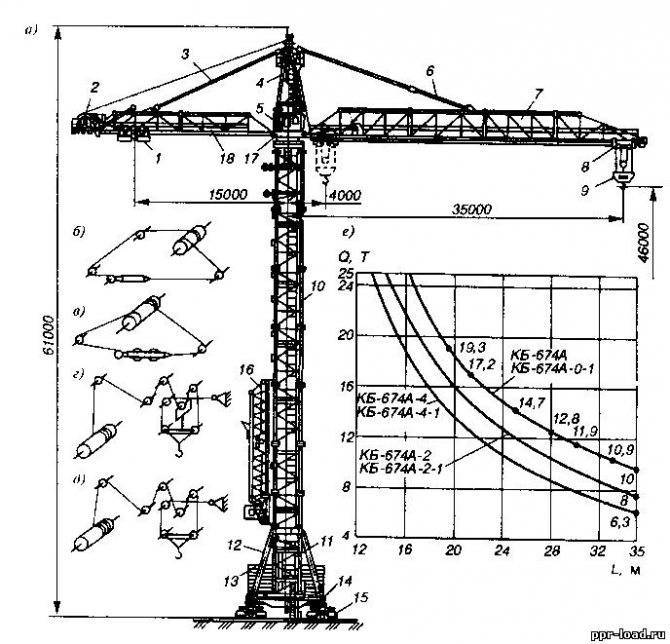

Устройство башенного крана

В конструкцию входят:

• опорная часть;
• кабина управления;
• опорно-поворотные устройства;
• башня;
• стрела;
• ходовые рамы;
• устройство для перемещения по кривым;
• поворотные платформы;
• лестницы и площадки.

Марки башенных кранов

Сегодня производится и находится на строительных объектах множество кранов разных марок. Фото башенные краны, которые представлены в конце статьи, наиболее востребованы. Речь идёт о серии «КБ». Считается, что эта серия с поворотной кабиной наиболее часто встречается на стройплощадках. Именно на них мы остановимся.

Т 130 бульдозер: технические характеристики, расход топлива, цена, фото, видео.Узнать какие самые большие автокраны в мире можно здесь.

Модельный ряд автокранов Liebherr тут.

Технические характеристики башенных кранов КБ

КБ-100 используется при строительстве зданий, высота которых составляет 5 – 9 этажей. Передвигается по рельсовому полотну. КБ-100 – это установка с наклонной стрелой и поворотной башней. Высота подъёма от 21 до 33 метров. Скорость подъёма 43 м/сек.

КБ-402 кран на рельсовом ходу и поворотной башней. Может поднимать грузы до 8000 кг. Вылет стрелы составляет 25 метров. Используется при возведении пятиэтажных зданий.

Сколько стоит башенный кран?

Башенный кран, цена которого, зависит от его производительности, грузоподъёмных возможностей, года выпуска и технического состояния можно купить за счёт кредитных средств. Возможна покупка в лизинг или приобретение техники бывшей в употреблении. Разбежка составляет от 13897000,00 до 1287000,00 р. Средняя цена кранов в РФ составляет 670000,00 р. практикуется аренда крана на определённый срок.

Достаточно сказать, что любые краны независимо от грузоподъёмности, скорости передвижения востребованный инструмент, без которого невозможно строительство высотных сооружений. Их использование только ускоряет процесс возведения зданий.

Наращивание крана

Конструкция крана КБ-403Б позволяет использовать до 6 инвентарных секций.

Алгоритм наращивания крана

1. Роликовая обойма опускается до нижнего уровня портала
2. Инвентарную секцию башни автомобильным краном устанавливают в портал
3. Башню выдвигают до уровня крана и скрепляют секцию с башней крана
4. В момент выдвижения башня поддерживается в вертикальном положении при помощи специальной обоймы с роликами, расположенной в верхней части.
5. В процессе подращивания, башню поднимают с помощью полиспаста выдвижения башни, а также направляющих роликов, расположенных на поясах в двух ярусах портала — по восемь роликов в каждом

Классификация

Башенные краны классифицируются по следующим показателям:

• области решаемых задач и сфере применения;
• грузоподъёмности;
• типу смонтированной башни;
• виду установленной стрелы;
• виду ходовой части;
• мобильности.

Основными сферами применения являются:

• строительство объектов различного назначения (жилые дома, промышленные объекты, гидротехнические сооружения и много другое);
• погрузка, разгрузка, перемещение груза к месту проведения работ.

Грузоподъёмность крана зависит от грузового момента, на который рассчитан данный агрегат. Например, для грузового момента, равного 10 тм, грузоподъёмность составляет 15 т, для 40 тм она уже достигает 80 т, а при 120 тм общая грузоподъёмность равна 250 т.

По мобильности такой механизм бывает стационарный или передвижной. Степень его передвижения зависит от вида ходовой части.

В зависимости от конструкции каждый кран имеет свои достоинства и недостатки. Достоинства определяются техническими характеристиками, которые указывает производитель. К недостаткам относятся те ограничения, при которых кран не в состоянии выполнять свои функции. Обычно это связано с грузоподъёмностью, мобильностью, величиной финансовых затрат на его эксплуатацию

По типу башни

Для современных изделий применяют следующие виды башен:

• постоянной длины;
• телескопические;
• подращиваемые снизу;
• с изменяемым углом поворота.

Первый тип имеет фиксированную высоту. Её устанавливают в вертикальное положение с последующей фиксацией. Башенный кран с поворотной башней способен производить вращение вокруг своей оси.

По типу стрелы

У современных агрегатов имеются следующие типы таких устройств:

• подъёмная стрела (позволяет изменять угол подъёма);
• система балочного типа;
• шарниросочленённая конструкция.

В первом типе вылет стрелы регулируется в горизонтальной плоскости с помощью поворота относительно шарнира. Они обладают высокой манёвренностью, грузоподъёмностью и большую высоту подъёма. Их достаточно легко транспортировать.

У балочных конструкций вылет стрелы регулируется благодаря перемещению тележки, оснащённой прицепным устройством. Это значительно усложняет конструкцию и увеличивает вес. Однако в этом случае увеличивается величина рабочей зоны.

Последний вид агрегатов обладает высокой универсальностью. Они способны осуществлять регулировку величины вылета стрелы обоими способами (увеличением угла подъёма и длины горизонтальной направляющей). Это расширяет их возможности, но значительно увеличивает их стоимость.

По способу установки

Типы башенных кранов имеют следующее исполнение:

• стационарное;
• самоподъёмное;
• передвижное.

К первой категории относятся механизмы, которые устанавливаются в заранее определённом месте. Без возможности перемещения. Они в основном применяются на строительных объектах.

К передвижным кранам относятся все агрегаты, оснащенные ходовой частью. Они обладают хорошей манёвренностью, что повышает их эксплуатационные возможности.

По типу ходового механизма

Для передвижных применяются различные типы ходовых устройств. Наиболее эффективными считаются:

• автомобильные и шасси на основе колёсных тележек;
• гусеничные;
• рельсовые;
• шагающие;
• пневмоколёсные.

Изделия на автомобилях или автомобильных шасси применяются для проведения погрузочно-разгрузочных работ, подъёма грузов небольшой массы на строительных площадках или логистических центрах. Башня опирается на автомобильное шасси, что позволяет достаточно легко перемещать такой механизм на большие расстояния. При необходимости проведения подобных работ на необорудованных площадках или мягком грунте применяют ходовую часть на гусеничном ходу. Они обладают меньшей подвижностью, но большей проходимостью.

Одним из оригинальных ходовых устройств, для тяжёлых механизмов, считается так называемая шагающая система. Она объединяет рельсовую конструкцию с элементами специальной опоры. Она выполнена в форме нескольких цилиндрических опорных башмаков. Перемещение всего агрегата производится с помощью электрических двигателей, приводящих в движение колёсную систему. В некоторых конструкциях в качестве двигательного механизма применяется опорная плита и две лыжи.

Наибольшее распространение получили башенные краны, движущиеся по рельсам. Их укладывают на незначительном удалении от строящегося объекта с таким условием, чтобы можно было обеспечить подъём, опускание, перемещение груза по всей строительной площадке. Расширения возможностей производится благодаря установленным рельсовым подъездным путям. Движение осуществляется с помощью электрического двигателя, приводящего в движение колёсную тележку.

Особенности крана башенного типа

Универсальное высотное крановое оборудование рассчитано на грузы 5 – 10 тонн. С его помощью можно поднять к месту строительных работ нужный материал и оснастку. Но существует и мощная подъемная спецтехника, способная справиться с весом до 100 тонн. Без нее не обойтись, если нужно, к примеру, поднять наверх турбину.

Башенные краны перевозят в разобранном виде и собирают непосредственно на стройке. Сборка занимает четыре рабочих смены, для нее требуются автокран и 7-8 рабочих.

Универсальное крановое оборудование башенного типа способно поднимать тяжести на высоту до двухсот метров. Но встречается техника, для которой и эта высота не предел. Без нее не обойтись при строительстве небоскребов.

Основные характеристики крана башенного типа:

1. Высота подъема груза – от этой характеристики зависит высота здания, которое можно построить.
2. Максимально допустимый вес груза – главный показатель мощности подъемного оборудования.
3. Вылет стрелы – этот параметр определяет радиус действия крана и является важным показателем его эффективности.
4. Скорость подъема груза.
5. Скорость поворота стрелы.
6. Скорость перемещения самой машины.

Эти характеристики влияют на производительность работ на стройплощадке.

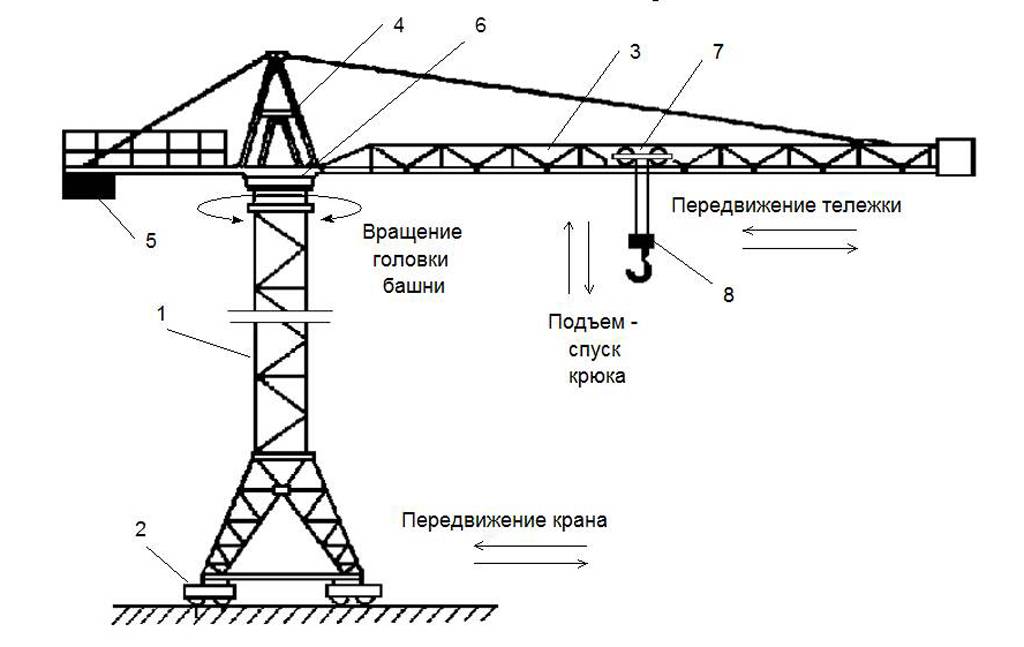

Схема устройства башенного крана

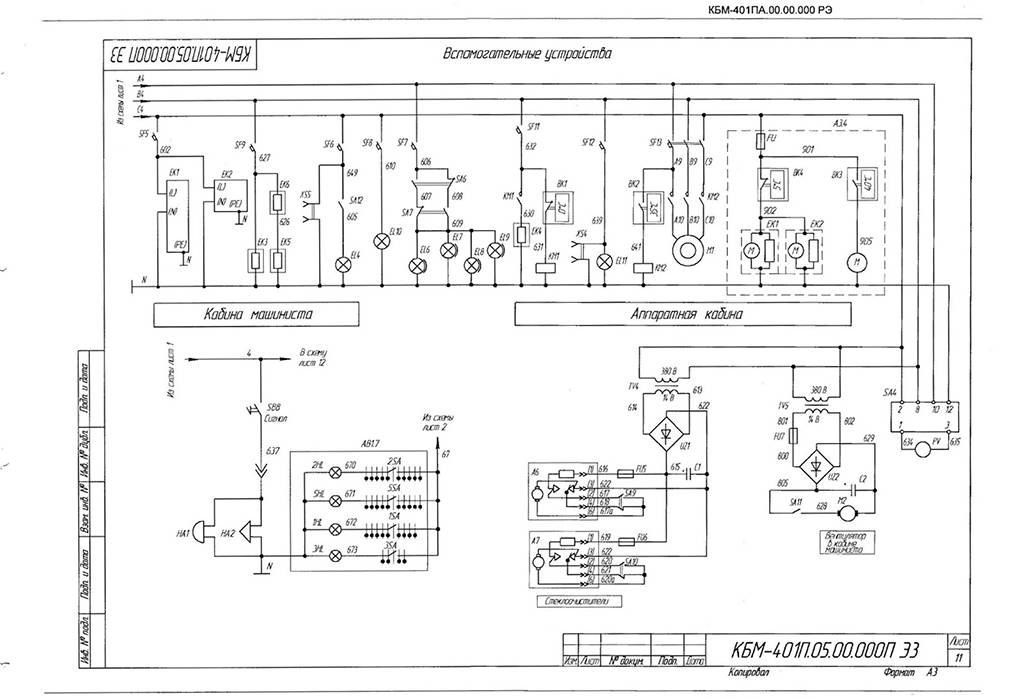

Электросхема узлов башенного крана

Устройство башенного крана:

• Рама – основа, на которую устанавливается остальное оборудование. Расположена внизу всей конструкции.
• Ходовая тележка – с ее помощью машина передвигается. Тележка устанавливается под раму.
• Опорно-поворотное устройство – с помощью опорно-поворотного устройства кран может поворачиваться вокруг своей оси.
• Платформа – нужна для установки башни и противовеса.
• Башня – вертикальная часть конструкции, на которую установлены стреловая часть и кабина. Именно башня делает крановую технику механизмом, способным поднимать тяжести на большую высоту.
• Кабина – помещение в верхней части башни, где расположены органы управления и приборы.
• Стрела – основный горизонтальный элемент конструкции. На стреловой части устанавливается грузоподъемное устройство.
• Грузовая тележка – нужна для перемещения груза вдоль стреловой конструкции. Устанавливается только на стрелах балочного типа.
• Консоль – расположена с противоположной части стреловой конструкции, поэтому у консоли есть второе название – контрстрела. Нужна, чтобы создать рычаг, который уравновесит рабочий вес стреловой части.
• Оголовок – специальная секция, устанавливается на башню выше стреловых элементов. Через оголовок перекинуты тросы, которые поднимают и опускают стреловую конструкцию.
• Противовес – обычно представляет собой набор бетонных плит, цель которых уравновесить груз, висящий под стрелой. Чаще всего противовес устанавливают внизу крановой конструкции, связывая его тросами со стрелой. Но противовес может быть установлен и на специальной консоли напротив стреловой части, уравновешивая ее.

Каким образом устанавливаются краны на стройках

Многих интересует, как собирают подъемный кран и насколько трудозатратным является данный процесс. Для установки агрегата рабочие возводят специальный постамент. Сверху на него устанавливается башенная конструкция и прочно закрепляется. Посредством вспомогательного крана опорно-поворотный механизм перемещается на необходимое место и надежно фиксируется.

С этого момента нужно выяснить, как наращивается башенный кран 25 тонн. Поочередно опытные рабочие присоединяют все остальные составляющие башенной конструкции — саму башню, поворотную платформу, устройство для подъема и опускания груза, а также механизм, изменяющий вылет стрелы.

Наблюдая за тем, как поднимается башенный кран для строительных работ, можно заметить, что с помощью собственной стрелы кранового механизма происходит перемещение и сбор отдельных секций подъемной спецтехники. Говоря о том, как собирают высотные краны разной грузоподъемности, нужно отметить, что в этих целях применяется рамная монтажная конструкция, передняя часть которой является съемной. В дополнении к самому крану аналогичным образом проводится установка кранов, выполняющих опорные функции.

Зная о том, как собирают на стройке кран по всем правилам, можно существенно уменьшить сроки поведения стандартных строительных работ.

1. Какие грузоподъёмные машины обслуживает стропальщик?

К грузоподъёмным машинам, которые обслуживают стропальщики, относятся краны-трубоукладчики, краны-манипуляторы, грузоподъёмные краны.

Кран-трубоукладчик () — это самоходная грузоподъёмная машина с боковой стрелой для подъёма, транспортировки и монтажа труб. Базовой машиной для крана-трубоукладчика обычно является гусеничный трактор.

Рисунок 1 — Кран-трубоукладчик

Кран-манипулятор () — это грузоподъёмная машина, состоящая из краноманипуляторной установки, смонтированной на транспортном средстве или фундаменте.

Рисунок 2 — Кран-манипулятор

Краны-манипуляторы предназначены для производства погрузочно-разгрузочных работ, погрузки и разгрузки транспортного средства, на котором установлены. Они компактно складываются в транспортном положении, имеют малый вес и монтируются практически на все грузовые автомобили. Масса манипулятора, как правило, не превышает 20-25% полезной грузоподъёмности базового автомобиля, что обеспечивает эффективное использование автомобиля по прямому назначению — для перевозки грузов. Обладая высокой маневренностью, точностью движений автомобиль, имеющий кран-манипулятор упрощает процесс погрузочно-разгрузочных работ.

Позади – пустота

«Вакансий машиниста башенного крана много. Не знаю, кто будет дальше работать, когда мы уйдём. У нас есть мужчина, которому уже за 70 лет. Многие приходят, но не остаются. Главная причина – маленькая зарплата. Я получаю в районе 40 тыс. И так по всей России. За границей машинисту башенного крана платят за каждый подъём, поэтому там на стройках грузы стараются в руках носить. С таким подходом я бы миллионером была.

Куда поставить кран, на стройке определяют специалисты. Я же смотрю расстояние до стен здания (чтобы было не менее 5–6 м), тормозные колодки (насколько они стёрты), концевики, ограничители крана, как сделано заземление и пути. Осматриваю тросы, барабан, проверяю масло в ходовой и кареточной частях.

Кран стоит на одном месте 1,5–2 года. Крановщик контролирует его состояние, и если что‑то кажется не так, то вызывает крановую бригаду. В электрику я не лезу, это вообще их работа».

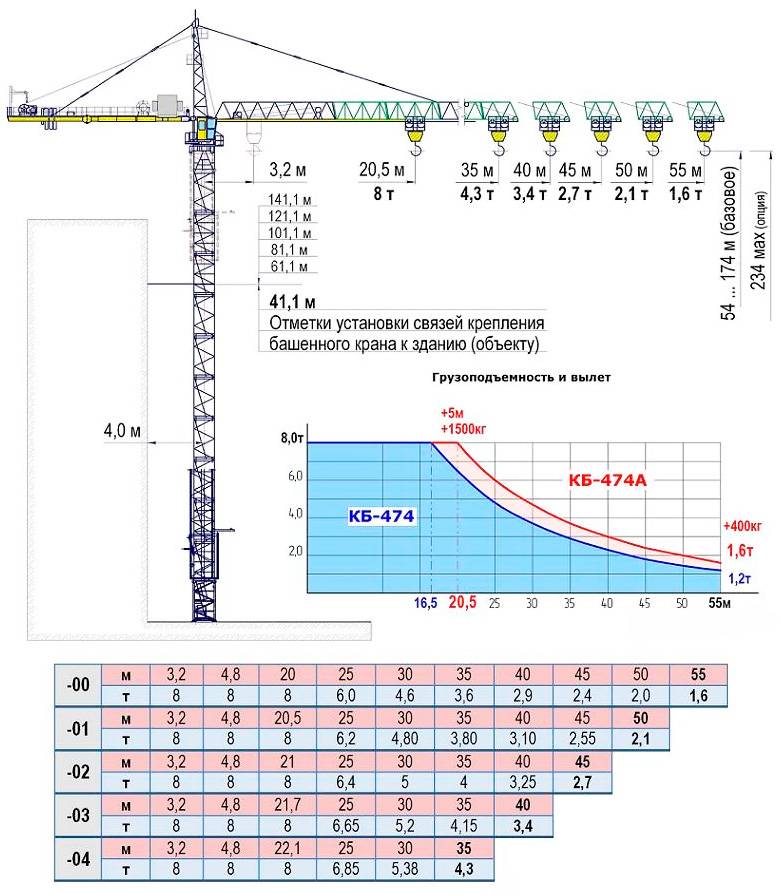

Основные технические характеристики

Подъемные механизмы башенного типа характеризуется следующими параметрами:

Технические характеристики башенного крана КБМ-401ПА с подъёмной стрелой

• Максимальным вылетом стрелы с наклоном и горизонтально;
• Минимальным вылетом;
• Предельно возможным вылетом при максимально допустимом грузе с наклоном и горизонтально;
• Предельно допустимой массой груза при максимальном вылете стрелы;
• Максимальным уровнем подъема в высоту;
• Минимальным опусканием груза;
• Скоростью выдвижения нагруженной стрелы;
• Скоростью подъема тяжести;
• Скоростью подъема пустого крюка;
• Скоростью передвижения по местности;
• Частотой вращения вокруг опорной башни.

КБ-408.21

Например, кран КБ-408.21 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотного исполнения;
• Возможность выдвижения – с нагруженным крюком;
• Тип ходовой – на роликах по рельсам;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху;
• Башню из восьми секций.

Башенный кран КБ-408.21

Технические характеристики подъемного механизма следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 3, наклонно – 10;
• Вылет (м) максимальный горизонтально – 40, наклонно – 35;
• Вылет (м) минимальный горизонтально – 4,5, наклонно – 4,2;
• Выдвижение (м) при максимальной нагрузке горизонтально – 16, наклонно – 14;
• Высота подъема (м) горизонтально – 54, наклонно – 72,2.

РБК-2.20

Кран РБК-2.20 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотную телескопическую;
• Возможность вылета – с нагруженным крюком;
• Стационарный;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху.

Башенный кран РБК-2.20 — технические данные

Технические характеристики следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 0,7;
• Вылет (м) максимальный горизонтально – 25;
• Вылет (м) минимальный горизонтально – 4,5;
• Выдвижение (м) при максимальной нагрузке горизонтально – 10;
• Высота подъема (м) – 18,9.

Базовые системы

Механика крана предполагает наличие трех базовых систем, с помощью которых возможны все движения грузоподъемного оборудования – это лебедки, блоки и полиспасты. Они позволяют осуществлять:

• Поворот и передвижение башни;
• Подъем и спуск стрелы в вертикальном направлении;
• Изменение вылета по горизонтали, либо передвижение грузовой телеги.

Для захвата груза используется крюковая обойма, зафиксированная на стальном тросе. Трос перемещается за счет работы лебедки через блок на грузовой тележке, обеспечивая подъем на нужную высоту. Также лебедка отвечает за перемещение самой тележки. Поворот конструкции осуществляется за счет устройства опорно-поворотного, которое передает опрокидывающие нагрузки и вертикальные нагрузки на фиксированную часть рамы.

Общие сведения и параметры

Подъемное оборудование современного типа в России стали выпускать в 1936 году. Когда началось масштабное строительство зданий и сооружений из крупных железобетонных блоков заводского изготовления. Чтобы значительно ускорить процесс возведения зданий стал широко применяться метод монтажа «с колес». Благодаря этому за несколько десятилетий появилось более 80 модификаций грузовых подъемных кранов.

Производством этой техники занимались заводы по всей стране. Однако, реорганизация методов строительства шла быстрее, чем совершенствование конструкций грузоподъемных механизмов. Поэтому ВНИИ строймаш принял решение о создании и внедрении единого государственного стандарта. Производство машин по новым правилам позволило обновить, улучшить и унифицировать существующий парк строительных машин.

Сегодня подъемные техника образует целую группу промышленного оборудования, предназначенного для перемещения груза в пространстве. Характеристики современных грузоподъемных кранов отвечают всем требованиям организационно-технологических решений на объектах строительства. В технологических картах и проектах производства работ учитываются рабочие параметры подъемных механизмов, взаимосвязанных с особенностями возводимого здания. К ним относятся:

1. Вылет стрелы — это расстояние в метрах по горизонтали от вращающейся конструкции крана до оси крюкового подвеса. Оно измеряется без груза или в положении подъемного крана на горизонтальной площадке и обозначается символом L. Вылет стрелы без установленного груза называется установочным, а с грузом — маневровым. Расстояние вылета стрелы должно обеспечивать безопасное производство строительных работ, в том числе в условиях, ограниченных жилой застройкой. Знать этот параметр необходимо, чтобы рассчитать границы опасной зоны работы крана и границы возможного падения груза.

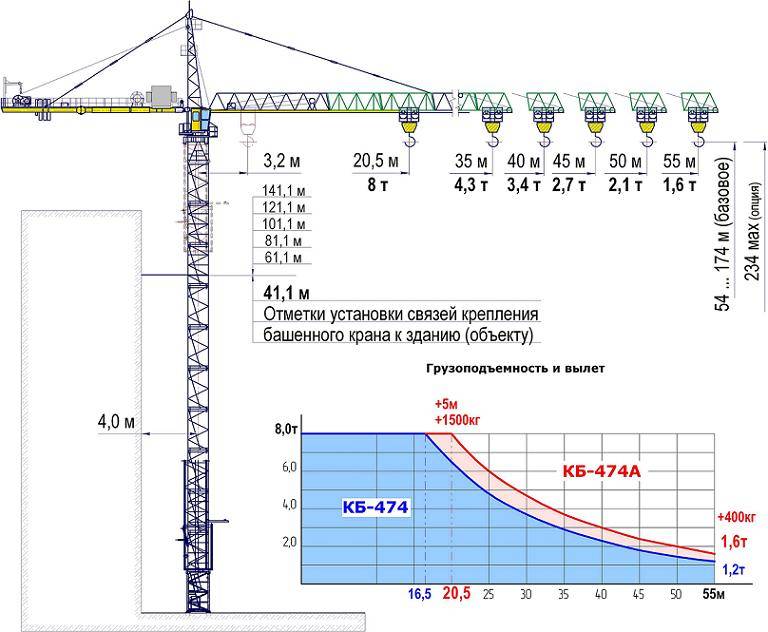

2. Грузоподъемность — максимальный вес перемещаемого груза, на подъем которого рассчитан механизм. Это значение включает в себя также вес грейфера, траверсы и строп — съемных приспособлений для захвата груза. Зависимость грузоподъемности (Q) от вылета стрелы (L) и ее длины выражается графически в виде схемы, на которой обозначены ключевые точки и свойства грузоподъемности. Определение этой характеристики необходимо при подборе типа и модели машин для производства строительных работ. При этом учитывается вес самого тяжелого конструкционного элемента возводимой постройки.
3. Высота подъема (H) — промежуток от исходной точки стоянки до верхней точки грузозахватного органа, находящегося в рабочей позиции.
4. Грузовой момент (М) — представляет собой произведение вылета грузозахватного органа на грузоподъемность. Полученное значение учитывает две ключевых характеристики, поэтому его используют для обозначения основного обобщающего параметра подъемного крана.
5. Колея(К) — расстояние, измеряемое между осями опорных поверхностей ходовых органов машины. Эта характеристика необходима для устройства и обозначения рабочего пути машины в проекте производства работ.
6. Скорость подъема и посадки и перемещения веса в рабочем режиме(V). Функциональность и скоростные параметры учитываются при монтаже и укладке конструкций.
7. Производительность. Измеряется в количестве единиц или массе материалов, которые монтирует или перемещает машина за определенный цикл в отрезок времени.
8. Общая масса агрегата. Значение массы подъемного крана с балластом, монтажными и транспортными устройствами и противовесом. Учитывается при подборе крана для конкретных параметров грунта.

Назначение подъемных кранов состоит в работе с грузами не только на строительной площадке, но и в условиях промышленных производств. Пространственное перемещение габаритных конструкций и материалов — основной функционал этих машин.

Основные технические характеристики

Подъемные механизмы башенного типа характеризуется следующими параметрами:

Технические характеристики башенного крана КБМ-401ПА с подъёмной стрелой

• Максимальным вылетом стрелы с наклоном и горизонтально;
• Минимальным вылетом;
• Предельно возможным вылетом при максимально допустимом грузе с наклоном и горизонтально;
• Предельно допустимой массой груза при максимальном вылете стрелы;
• Максимальным уровнем подъема в высоту;
• Минимальным опусканием груза;
• Скоростью выдвижения нагруженной стрелы;
• Скоростью подъема тяжести;
• Скоростью подъема пустого крюка;
• Скоростью передвижения по местности;
• Частотой вращения вокруг опорной башни.

КБ-408.21

Например, кран КБ-408.21 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотного исполнения;
• Возможность выдвижения – с нагруженным крюком;
• Тип ходовой – на роликах по рельсам;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху;
• Башню из восьми секций.

Башенный кран КБ-408.21

Технические характеристики подъемного механизма следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 3, наклонно – 10;
• Вылет (м) максимальный горизонтально – 40, наклонно – 35;
• Вылет (м) минимальный горизонтально – 4,5, наклонно – 4,2;
• Выдвижение (м) при максимальной нагрузке горизонтально – 16, наклонно – 14;
• Высота подъема (м) горизонтально – 54, наклонно – 72,2.

РБК-2.20

Кран РБК-2.20 конструктивно имеет:

• Стрелу – балочного типа;
• Башню — поворотную телескопическую;
• Возможность вылета – с нагруженным крюком;
• Стационарный;
• Управление приводом – электрическое;
• Нахождение противовеса – на поворачивающейся платформе внизу, на распорке вверху.

Башенный кран РБК-2.20 — технические данные

Технические характеристики следующие:

• Грузоподъемность (т) при максимальном выдвижении стрелы горизонтально – 0,7;
• Вылет (м) максимальный горизонтально – 25;
• Вылет (м) минимальный горизонтально – 4,5;
• Выдвижение (м) при максимальной нагрузке горизонтально – 10;
• Высота подъема (м) – 18,9.

Модели оборудования

На отечественном рынке представлено больше двадцати моделей оборудования. Разделенные по сериям, они обладают схожими характеристиками.

КБ-403

Существует два подтипа техники модели КБ-403 – модификации А и Б. Они отличаются длиной стрелы и увеличенной массой с противовесами. КБ-403А обладает такими характеристиками:

• наибольший поднимаемый вес – 8 т;
• грузовой момент – 120 тм;
• длина стреловой конструкции – 26,3 метров;
• поднимание при поднятой стреле – 52 метра;
• глубина опускания – 3 метра;
• противововес общий – 80 т.

В КБ-403 передвижение тележки с грузом по наклонной невозможно. Для повышения скорость вертикального перемещения используется лебедка У59.

В модификации Б грузовой момент увеличен до 132 тм, высота подъема – до 54,7, а глубина опускания – до 5 м. Максимальная длина рабочего устройства – 30 м.

КБ-408

Данная модель башенного крана имеет такие характеристики:

• грузовой момент – 160 кНм;
• грузоподъемность – 8-10 т;
• на максимальном вылете – 2-6 т;
• наибольший и наименьший вылет – 25-35 и 6 м;
• высота подъема – 41-46,6 при горизонтальной стреле;
• глубина опускания – 500 см;
• вертикальное перемещение предметов в минуту – 67 м.

Две модификации КБ-408 из пяти имеющихся не поднимают груз на наклонном рабочем органе. Плавная посадка материалов производится со скорость 4,8 метров в минуту. Кран относится к полноповоротной передвижной разновидности.

КБ-100

Оборудование этой модели используется для возведения зданий от 5 до 9 этажей. Двигается в рамках рабочей зоны по рельсовым путям. КБ-100 имеет наклонную подъемную конструкцию и поворотную башню с высотой подъема грузов до 33 метров. Темп перемещения по вертикали составляет 43 метра в минуту.

КБ-515

Модель КБ-515 производится в пяти модификациях Кохомским заводом. Максимальный груз, поднимаемый оборудованием на максимальном вылете, составляет от 3 до 10 т. Грузовой момент в ряду моделей варьируется от 150 до 300 тоннометров. Глубина опускания груза – 5 м. Грузоподъемность на наименьшем вылете в 35 м – десять тонн, уровень подъема крюка – от 82,6 до 95,2 м.

Технический надзор

Грузоподъёмные краны и лифты относятся к оборудованию повышенной опасности. Для обеспечения безопасных условий эксплуатации данного типа оборудования за ними установлен технический надзор.

СССР

В Советском Союзе технический надзор за грузоподъёмными кранами осуществлялся Государственным комитетом по надзору за безопасным ведением работ в промышленности и горному надзору при Совете Министров СССР и его республиканскими и местными органами.

Органы Госгортехнадзора СССР осуществляли технический надзор на предприятиях, объектах и в организациях министерств и ведомств СССР и союзных республик и местного подчинения. Исключение составляли предприятия, объекты и организации, подведомственные министерствам и ведомствам, которые имели в своём составе инспекции котлонадзора, которые также осуществляли надзор за кранами.

Для обеспечения единства требований Госгортехнадзор утверждал межотраслевые правила и нормы по безопасному ведению работ по согласованию с ВЦСПС, Госстроем СССР, министерствами и ведомствами. 30 декабря 1969 года были впервые утверждены «Правила устройства и безопасной эксплуатации грузоподъёмных кранов» (ПУиБ).
