Алмазная резка отверстий в бетоне

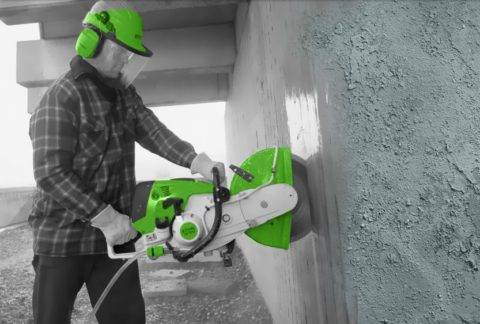

Алмазная резка стен «болгаркой»

Домашним умельцам известен популярный в быту инструмент, называемый «болгаркой». Это ручное малогабаритное устройство, предназначенное для нарезки на заготовки и шлифовки металла.

Алмазное сверление бетона – довольно сложный процесс, который лучше поручить специалистам

Благодаря фрезам и алмазным дискам, применяющимся в качестве специальных насадок, область использования инструмента дополнилась возможностью:

• нарезки температурных швов;
• шлифовки поверхности;
• формирования ниш;
• выравнивания проемов.

Используя болгарку в домашнем ремонте, обратите внимание на следующие моменты:

• всегда выполняйте пробный рез глубиной до 10 мм при обработке бетона. Если отсутствуют проблемы, и диск справляется с поставленной задачей, углубляйтесь до необходимого размера;
• периодически в процессе резания извлекайте рабочий инструмент из зоны резания для охлаждения. С возрастанием твердости обрабатываемого бетона сокращаются рабочие интервалы;
• применяйте в обязательном порядке средства индивидуальной защиты. Предохраняйте органы дыхания от пыли с помощью респиратора, а слизистую оболочку глаз – защитными очками.

Болгарка является ручным инструментом с небольшой мощностью, используется для выполнения мелких объемов работ.

Популярность технологии алмазной резки объясняется универсальной способностью этого инструмента обрабатывать все известные в настоящий момент материалы

Алмазная резка по бетону – знакомимся с прогрессивной технологией

Мехобработка бетона с помощью инструмента с алмазным напылением является относительно новой и высокоэффективной технологией. По темпам производства работ и времени, затрачиваемому на резку бетонных стен, она превосходит традиционные способы обработки железобетона, не оказывая отрицательного влияния на прочность строительных конструкций. По точности выполнения работ, чистоте обрабатываемой поверхности, степени запыленности, уровню вибрации и шума с ней не могут конкурировать грубые отбойные молотки, тяжелые перфораторы, а также шумные болгарки.

Алмазная резка бетона – достаточно распространенный способ получения отверстий в бетонных конструкциях

Главные достоинства:

• ровная поверхность среза. Отсутствует необходимость производить дополнительную отделку, что снижает объем затрат на осуществление ремонта;
• вполне приемлемый уровень шума. По сравнению с традиционно применявшимся инструментом, шум значительно ниже, не доставляет дискомфорта соседям;
• выполнение резки без вибрации. При обработке стен по щадящей технологии не образуются трещины, что позволяет выполнять работы в старых зданиях;
• обработка стен без переменных нагрузок. Строительные конструкции зданий сохраняют целостность, не подвергаясь разрушительному влиянию инструмента;
• чистота на участке обработки. Встроенный в установку пылесос или производство работ по мокрой технологии резко уменьшает концентрацию пыли;
• ускоренная интенсивность резания. Увеличенная скорость обработки достигается благодаря конструктивным особенностям режущего инструмента;
• повышенная готовность оборудования к строительным работам. Отсутствует необходимость в наладке инструмента, а также особых подготовительных операциях;
• универсальность инструмента. Благодаря износостойкому покрытию режущей части легко обрабатываются все стройматериалы, независимо от их твердости;
• безопасность ремонтных операций. Исключена возможность травмирования персонала, вызванная разлетающимися частицами бетона;
• возможность мехобработки в стесненных условиях. Применение ручной малогабаритной установки позволяет работать в небольших помещениях;
• возможность выполнения специальных операций. Алмазная резка бетона, демонтаж и формирование углублений, производятся стандартным инструментом.

Кроме потрясающей точности, технология алмазной резки бетона имеет и другие преимущества

Наряду с преимуществами, имеются недостатки, обусловленные следующими факторами:

• увеличенной стоимостью профессионального оборудования. Приобрести промышленную установку, а также периодически восстанавливать изношенный инструмент накладно для домашних мастеров;
• возможность производства операций только силами профессионалов. Не имея специальной подготовки, а также соответствующей квалификации проблематично самостоятельно эксплуатировать устройство.

Технология сегодня широко востребована благодаря множеству серьезных преимуществ.

Оборудование для резки железобетона

Резка проемов в бетоне – дело не дилетантов. Установками управляют обученные операторы с соответствующим допуском. На смену отбойным молоткам, перфораторам, кувалдам пришли новые машины.

Нарезчики швов

Это строительное оборудование называют швонарезчиком. Применяют, когда нужно пробить глубокий узкий канал в асфальте, бетоне, камне, тротуарной плитке. Тонкие аккуратные швы без рваных краев нужны для прокладки коммуникаций.

Машина выглядит как стальная рама на колесиках и с мотором. К двигателю подключен большой диск с алмазным напылением. Устройство прокатывают по поверхности, диск врезается в материал, проделывает канавку. Если нужно, режущую часть заглубляют.

Впереди нарезчика прикреплен маркер, который позволяет инструменту двигаться строго по начертанной линии. Для охлаждения насадки предусмотрен бак с водой. Вес установки – до 100 кг.

Стенорезные машины

Это крупногабаритный электрический станок, который состоит из корпуса, защитного кожуха, двигателя, направляющей плиты. Также в конструкцию входят: редуктор с зубчато-реечной передачей и вал, на котором смонтирован алмазный диск. Корпус может быть выполнен в подвижном или поворотном варианте. Аппарат работает от напряжения 380В.

Применять такую установку для маленьких площадей нерационально. Обрабатываемая площадь должна быть не менее квадратного метра, иначе резка стен таким серьезным оборудованием будет экономически невыгодна.

Буровые установки

Машины для алмазного (колонкового) сверления бетона – профессиональное строительное оборудование. Станок высверливает отверстия точно заданного размера коронками различного диаметра. Инструмент предназначен для прокладки труб, проводов, стояков. Фрагмент пробуренной стены просто извлекают из отверстия.

Филигранную работу обеспечивают станина с направляющими и электродвигатель мощностью не менее 2 кВт. Вращение алмазная коронка получает от шпинделя через вал (хвостовик).

Канатные машины

Когда нужно пропилить бетонную глыбу толщиной более 1 метра, дисковая пила бессильна. Придумана эффективная технология с применением алмазного каната.

В стене бурят отверстия, в них заводят стальной трос, замыкают его через шкивы. Обязательный компонент машины – мощный силовой агрегат. Он вращается, задает канату скольжение. Алмазные сегменты троса в этот момент врезаются в материал, постепенно пропиливают его – проем готов. Охлаждают режущую часть водой.

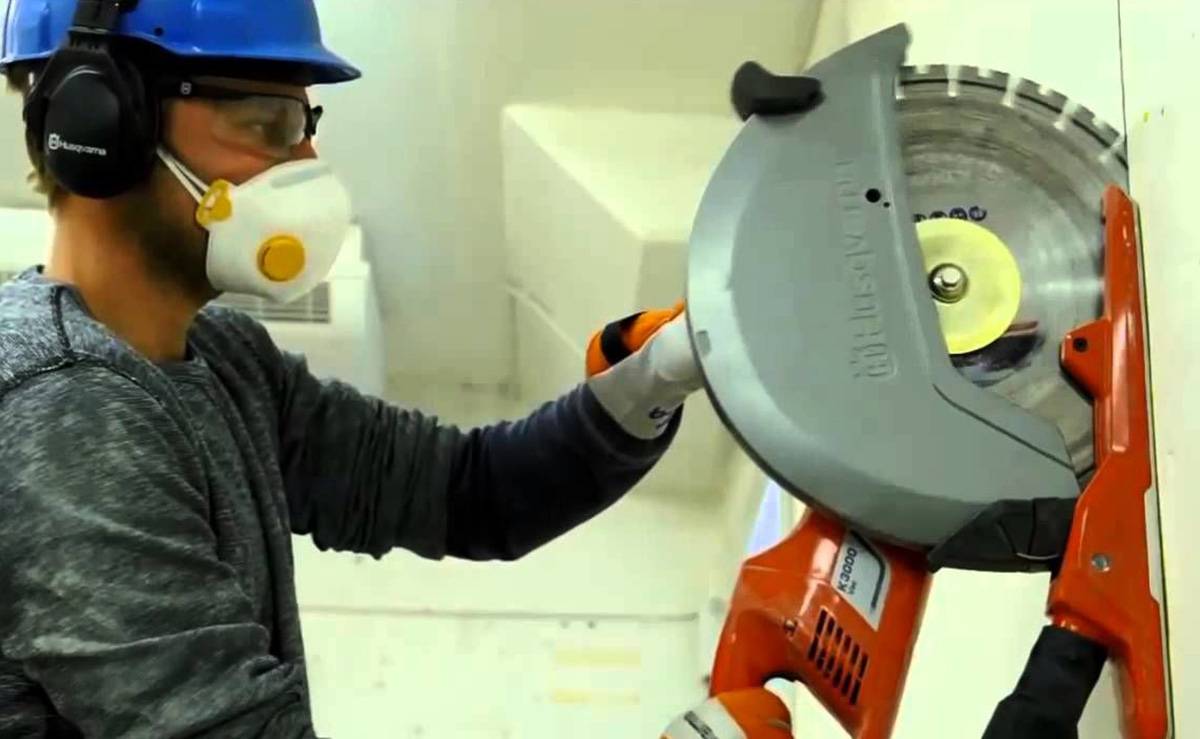

Ручные резчики

Привычное название таких инструментов для резки бетонных стен – «болгарка». Однако на профессиональном языке – это угловая шлифовальная машина (УШМ). Инструменты разной мощности укомплектованы специальными насадками, которые крепятся к резчику винтовым соединением.

В комплекты входят шлифовальные, режущие и обдирочные диски. Оборудование справляется с бетонными и кирпичными стенами толщиной до 13 см.

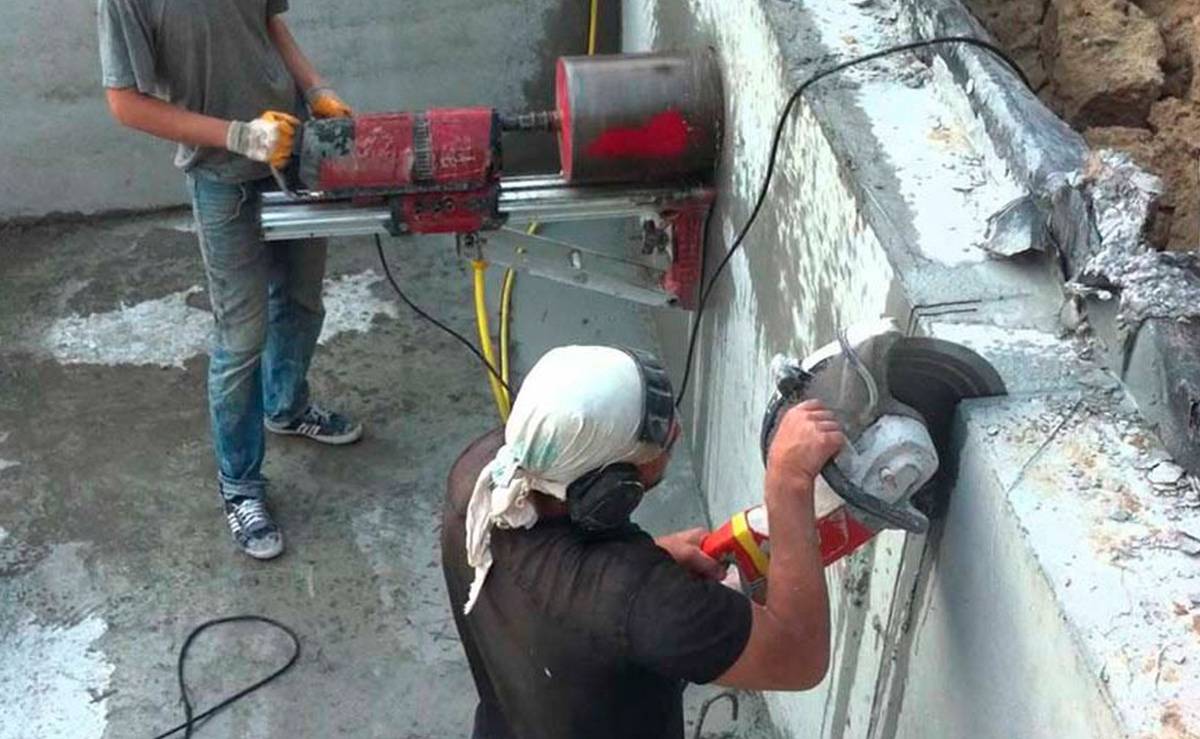

Алмазная резка проемов в несущих стенах методом бурения

Бурением называют технологическую операцию, предназначенную для формирования отверстий цилиндрической формы и сложных каналов в армированном или обычном бетоне с использованием специального инструмента. Применение дрели или перфоратора для выполнения поставленных задач требует немалых усилий. Современная технология и профессиональное оборудование позволяют оперативно справиться с поставленными задачами в процессе строительных мероприятий.

Метод позволяет формировать каналы в конструкциях из бетона для различных целей:

• прокладки электрических кабелей;
• подключения газовых труб;
• монтажа систем водоснабжения;
• установки отопительного оборудования;
• прокладки вентканалов;
• монтажа мусоропроводов;
• установки розеток.

Следует обратить внимание, что технология обеспечивает возможность проведения работ с помощью малогабаритного и промышленного оборудования с получением отверстия, не требующего дополнительной обработки. Алмазное сверление бетона с применением ручных резчиков не требует большой физической силы

Алмазное сверление бетона с применением ручных резчиков не требует большой физической силы

Как производится резка железобетона

При всей своей простоте алмазная резка железобетонных стен не терпит дилетантского подхода, то есть проводить процесс должны мастера, имеющие соответствующие допуски.

Не стоит забывать, что от профессионализма и опыта работающего зависит не только качество резов, но и безопасность людей, которые потом будут жить или работать в здании, где производились работы.

Если нужно разделить на части железобетон – алмазная резка проводится в несколько этапов. Например, популярной услугой является деление крупных блоков на части, удобных для транспортировки.

Работа проводится в следующем порядке:

• Проводится разметка блоков, подлежащих обработке. Тут требуется филигранная точность, иначе пострадает качество работы.
• По нанесенной линии прорезается железобетон – алмазная резка сначала осуществляется с одной стороны.
• Далее производится просверливание отверстий по линии реза, это позволяет перенести линию на противоположную сторону блока.
• Теперь проводится прорезывание блока с обратной стороны.
• В результате получаются отрезки блоков заданных параметров.

Примерно по такому же алгоритму осуществляется алмазная резка железобетонных стен. Однако если проем выполняется в несущей стене, необходимо устанавливать на месте выреза металлические конструкции. Их задача – компенсировать нагрузки, которые несла удаленная часть стены.

Советы от мастеров

На фото запечатлена резка бетонного основания для проведения дальнейшей планировки

Резка бетона – хоть и довольно простая процедура (особенно в сравнении с его запалубливанием), но все же имеет массу нюансов:

• При резке сухим способом рекомендуется не делать слишком продолжительные резы. Старайтесь производить работы прерывистыми движениями. Рекомендуется не делать рез продолжительностью более 1.5 – 2 минут
• Для резки без пыли болгаркой нужно использовать воду. Если водопровод расположен в зоне вашей досягаемости, тогда берем шлаг небольшого диаметра и крепим к болгарке. Вода должна непрерывно смачивать диск. При отсутствии водопровода, обзаведитесь помощником. Он должен поливать не только диск, но и шов. Многие применяют большие шприцы, которые применяют для замены масла в авто. Подсобник должен внимательно следить за вашими действиями, чтобы не залить оборудование.
• Мокрую резку не рекомендуется использовать при ремонтных работах в квартирах, так как можно залить тех соседей, которые расположены этажом ниже.
• Перед тем, как производить работы необходимо побеспокоиться о наличии 3-фазного электричества. Это оборудование потребляет довольно большое количество электроэнергии.

Благодаря применению различной техники работы можно производить даже в стесненных обстоятельствах. Низкий уровень шума и пыли делает оборудование для алмазной резки бетона незаменимым при осуществлении ремонтных мероприятий в квартирах.

В частных владениях станет настоящим помощником резка бетона алмазная. Для человека, далёкого от строительства эта процедура редкая, но, тем не менее, в некоторых случаях просто незаменимая. Поэтому лучше быть готовым к ее проведению, чем пребывать в блаженном неведении — «пока рак на горе не свиснет».

Оборудование для резки железобетонных стен

Для осуществления описанных выше процессов используется профессиональное оборудование для алмазной резки железобетона. Это могут быть и ручные машины, и настенные пилы, и сверлильное оборудование.

При использовании данной технологии можно обрабатывать любые конструкции из железобетона. При этом совершенно не важны условия, в которых осуществляется алмазная резка железобетона – оборудование позволяет проводить работы в квартирах, в производственных помещениях, на открытом воздухе. Использование ручных резчиков дает возможность работать в стесненных условиях, выполнять резку возле потолка или рядом с другим проемом.

Можно обрабатывать и несущие железобетонные стены – алмазная резка происходит без образования вибраций, поэтому не возникает риска разрушения бетона в остальной части конструкции. Распил алмазным инструментом позволяет получить чистый ровный срез без трещин, выбоин и сколов.

Ручные резчики

Для выполнения работ небольшого объема выгоднее использовать ручное оборудование. С его помощью можно соорудить проемы в стене, произвести частичный демонтаж. Если выполняется ручная алмазная резка железобетона – оборудование может быть с электрическим или гидравлическим приводом.

Для работы на улице при невозможности подключения к электропитанию используют резчики с бензиновым двигателем.

Настенные пилы

Данный вид оборудования используют, когда мощности ручных резчиков недостаточно. Кроме того, настенные пилы обеспечивают наиболее высокую точность пропила. При использовании данного вида пил можно сделать проемы в стене толщиной до 900 мм.

Канатные пилы

Для того чтобы распилить габаритные детали из железобетона, необходимо использовать канатные пилы. Данное оборудование представляет собой канат, на котором имеются сегменты с алмазным покрытием. Для выполнения пропила канатам обматывают конструкцию либо пропускают его через заранее проделанные отверстия.

Настольные пилы

Для разрезки любых твердых строительных материалов применяют настольное оборудование. Например, такими пилами удобно разрезать керамические плитки, кирпич и любые другие материалы, толщина которых не достигает 370 мм.

Сверлильное оборудование

Для вырезания отверстий диаметром 25-1200 мм и более используется алмазное сверлильное оборудование. Основная рабочая деталь – алмазные коронки различной длины (от длины коронки зависит глубина отверстия, которое может быть выполнено).

Машины для нарезания швов

Для выполнения дорожных работ и при сооружении стяжки пола используется особое оборудование – алмазная резка железобетона применяется для формирования деформационных швов, вскрытия дорожного или бетонного покрытия. Машины для нарезания швов имеют различные модификации, при помощи самой мощной можно выполнить пропил глубиной до 580 мм.

Бетонокусачки

При выполнении реставрационных и ремонтных работ может возникнуть необходимость удалить бетонное покрытие не повредив арматуру. Для этого используют бетонокусачки с алмазными насадками.

Бетонолом

Данное оборудование используется, в основном, для демонтажных работ. Оно применяется, если есть необходимость расколоть массивную бетонную деталь на части или отколоть куски небольшого размера от какой-либо детали. Использование алмазных деталей позволяет произвести эту работу быстро, точно и с минимальной вибрацией и шумом.

Atlas Copco TEX 230PE

Технология алмазной резки бетона: тонкости

Алмаз – самый твердый из известных человечеству материалов. Когда в середине прошлого века научились делать искусственные минералы, началась эпоха сверхпрочных инструментов для бурения, резки и обработки металлических прутов, железобетона, монолита, блоков.

Рабочую поверхность режущего инструмента покрывают сегментами не натуральных алмазов. Гальваническим методом, спеканием или прессованием их наносят на сменные диски, коронки, а также специальные цепи и канты – это насадки оборудования, расходники.

Алмазную резку бетона – щадящую операцию с минимумом пыли и вибрации – проводят двумя способами:

1. Сухая резка. Ее применяют, когда нет доступа к воде или велика вероятность залить нижние этажи, либо повредить напольное покрытие в ремонтируемом помещение. При сухой резке инструмент сильно нагревается, интенсивно изнашивается – алмазное покрытие может отслоиться от металлической поверхности. От перегрева режущих кромок спасают короткие (1,5-2,0 минуты) запилы с интервалами для охлаждения насадок воздухом. Сухая резка образует некоторое количество пыли, поэтому способ не применяют в закрытых помещениях.
2. Мокрая резка. Технология та же, но к инструменту периодически или постоянно поступает вода для охлаждения. Этот метод предпочтительнее, так как не образует пыли – ее поглощает жидкость (принцип скруббера). Скорость резки увеличивается, оператор работает точнее, срезы и пропилы выполняет качественнее. Еще одно достоинство – экономится рабочий ресурс расходников.

Метод выбирают, исходя из условий работы: есть ли постоянный источник электричества и воды, возможность убирать шлам и жидкость промышленными пылесосами, сколько человек можно привлечь к процессу.

Область применения алмазной резки

Стенорезные машины нашли широкое применение в ремонтно-строительном деле. Резку стен без пыли, вибрации и мусора проводят когда нужно:

• подготовить отверстия под канализационные, водопроводные и отопительные трубы;
• проложить в несущих стенах шахты воздуховодов и вентиляции;
• пробить технические отверстия в фундаментах;
• вырезать оконные и дверные проемы;
• просверлить отверстия для установки перил и ограждений.

Сравнение алмазной и лазерной резки – в чем отличие, что лучше

Лазерная технология – относительно новое явление в строительном деле. Она основана на мощных газоразрядных СО2 лазерах. До недавнего времени такие установки были стационарными. Сейчас это мобильные аппараты, которые быстро доставляют к месту работы и собирают за считанные минуты. Они действуют на расстоянии от объекта, поэтому устройства часто применяют в аварийно-спасательных операциях. Сфера использования расширяется, но это большие объемы с высокой стоимостью работ.

Алмазная резка бетона и других прочных материалов разными инструментами менее затратная, применима в частном строительстве и ремонтах городских квартир. Но для охлаждения режущих кромок требуется вода, а это шлам и мусор, убрать которые можно только промышленным пылесосом. Стенорезным машинам и канатным системам нужно электричество 380В – такие условия есть не на каждом строительном объекте.

Выбирая из двух способов резки железобетонных конструкций, исходят из объемов работы и целесообразности применения того или иного оборудования.

Алмазная резка проема – технология работ

С помощью оборудования для алмазной резки сформировать проем намного быстрее, чем с использованием отбойных молотков. Технология предусматривает:

1. Осуществление операций по разметке с помощью уровня, рулетки и маркера.
2. Выбор оборудования для резания проема с учетом его размеров и толщины стен.
3. Подключение оборудования и проверку функционирования.
4. Смачивание поверхности водой и выполнение сквозных разрезов по периметру.

Для облегчения процесса применения резки можно крупные фрагменты бетона разрезать на небольшие части. При выполнении работ зону следует очищать от фрагментов вырезанного материала.

Алмазная резка проемов в бетоне – применяемое оборудование

Выполнение мероприятий по механической обработке капитальных стен осуществляется инструментом с абразивным напылением на рабочей части. Для работ используются различные виды устройств:

малогабаритные резчики ручного типа. Обеспечивают возможность ускоренной обработки строительных конструкций в условиях ограниченного свободного пространства, где проблематично использовать габаритные машины для резки стен. Применяются в квартирах, магазинах и офисах. Конструкция оборудования позволяет разрезать бетонную стену толщиной до 13 см. Инструмент работает от электрического или бензинового двигателя, оснащен рабочим органом в виде диска радиусом до 200 мм;

Алмазное бурение отверстий в бетоне происходит достаточно быстро, за счет высокой скорости обработки поверхности и отсутствии существенных подготовительных работ

• машины для резки стен. Это распространенное среди профессионалов устройство, позволяющее быстро обработать каменный, железобетонный, а также кирпичный массив толщиной до 73 см. Оборудование включает приводной мотор, металлические направляющие, абразивный диск, гидростанцию и блок управления. Направляющие полозья крепятся горизонтально или вертикально, обеспечивая предельно точное перемещение приводной станции с режущим диском в необходимом направлении;
• канатные машины. Представляют собой промышленное оборудование, предназначенное для монтажа массивных строительных конструкций: объектов гидротехнического назначения, мостов, транспортных развязок. Машина работает с минимальным уровнем шума, не создает вибрации. Оборудование укомплектовано гибким рабочим органом в виде прочного каната с абразивным покрытием, производящим резку под необходимым углом. В процессе механической обработки формируется ровный разрез;
• резчики швов. Используются в дорожной отрасли для восстановления дорожных покрытий, а также в авиационной сфере для нарезки температурных швов на аэродромах. Конструкция оборудования обеспечивает возможность нарезать деформационные швы в горизонтально расположенных плоскостях. Устройства легко разрезают армированный бетон, асфальт, плитку тротуарных покрытий. Имеют увеличенную производительность, способны углубляться в горизонтальный массив на 27 см.

Оборудование выбирается с учетом поставленных задач.

Алрезка самостоятельно

Алмазная резка железобетонных конструкций применяется во всех строительных сферах. Особенно при выполнении работ в квартирах и иных небольших, замкнутых помещениях. В том числе алмаз применяется при строительстве дорожного полотна. Алмазная резка железобетона позволяет увеличить производительность труда.

Для того чтобы произвести работы самостоятельно, следует помнить о мерах предосторожности, ведь отрезанные конечности не всегда восстанавливаются. Ну, а если не нагоняя жути, то позаботьтесь о себе элементарными способами, а именно используйте защитное обмундирование – перчатки, наушники, очки строительные, респиратор и одежду, полностью закрывающую тело

Одежда «по форме»

И незабываем, что производить работы в резиновых шлепанцах или кроссовках крайне не рекомендуется. А вот монтажные ботинки, усиленные металлическими накладками – самое то, чтобы не получить травм от случайно отвалившихся кусков бетона.

Инструментарий для алмазной резки

Машина для резки больших площадей

Для профессионального и индивидуального выполнения работ применяется инструмент для алмазной резки бетона четырех основных видов:

Алмазная резка бетонных стен. В основном, такое оборудование применяется, когда выполняется работа в замкнутом или маленьком помещении. Кроме этого, оборудование используется при резке толстых конструкций.

резка бетона алмазная

• Основное назначение — создание проемов, устранения неровных частей поверхности и так далее. Не стоит забывать, что рабочая глубина не должна быть более 30 см. Рекомендуется использовать оборудование при ремонте квартир. Шум не будет мешать соседям. Кроме этого, уровень пыли очень низкий.
• Шлицефрезер. Техника применяется для создания арок и иных, подобных конструктивных элементов. Глубина не должна превышать 20 см. По окончанию работ нет необходимости производить дополнительные шлифовочные работы. То есть, оборудование позволяет увеличить скорость выполнения ремонтных работ и сократить материальные затраты.

Профессиональный инструмент, как гарантия качественно выполненных работ

Швонарезчик. Инструмент используется при проведении работ на горизонтальных плоскостях. Наиболее широко применяется при производстве перепланировок помещений. Особенности инструмента делают применение неограниченным. В промышленных и домашних условиях используется для строительства дорог, тротуаров или тропинок на аллеях.

Швонарезчик – практически универсальный инструмент по бетону

Канатная техника. Этот вариант оборудования применяется для устранения дефектов. Она наиболее точная и делает срез максимально ровным и гладким. Ее можно применять в самых труднодоступных местах.

Система для канатной резки бетона

Поэтому алмазная резка проемов в бетоне в основном проводится именно по такой технике. Отдельно отметим, что это оборудование рекомендуется использовать при выполнении фундаментных работ.

Особенно, если необходимо удалить старую и построить новую отмостку. Этот инструмент справится как с гранитом, так и с особо прочным бетоном.

Технология проведения работ

Резка бетона – не только технологична, но еще и завораживающе красива

Краткая инструкция проведения работ своими руками состоит в следующем:

• Сперва нужно подготовить поверхность. На стену или иную поверхность наносится разметка. Если толщина слишком высока, тогда наносим метки с двух сторон. При этом следует произвести максимально точные расчеты. Для этого можно просверлить небольшие отверстия возле ближайшего проема.
• При выполнении работ обыкновенной болгаркой, либо бензорезом. Далее производится первичный рез по всей разметке. Глубина первичного реза не должна быть более 20 мм. Наблюдаем за уровнем нагрева диска. Во избежание перегрева рекомендуется делать перерывы через каждые 1.5 минуты работы. Кроме этого, рез следует смачивать холодной водой.
• Если проем слишком большой, тогда следует разделить его на несколько частей. Для выполнения этих мероприятий производятся дополнительные резы.
• Когда демонтаж будет завершен сколы следует обработать шлифовкой. Вот тут рекомендуется применить специальные аксессуары с алмазным напылением.

Более подробно о резательных работах по бетону расскажет видео в этой статье.
