Зернодробилка своими руками

Технические характеристики зернодробилок

Выбирая устройство для измельчения зерна, необходимо оценивать ряд параметров, которые являются основными критериями выбора данной сельскохозяйственной техники.

Зернодробилки нужны для измельчения и смешивания зерна для лучшего усваивания его животными. Некоторые животные вообще не могут есть цельное зерно, например, молодой скот и некоторые виды птицы, а те, что могут, лучше будут питаться, если скармливать им измельченный корм.

Зернодробилки для фермерского хозяйства бывают двух видов: перерабатывающие зерно и различные виды кормов: овощи, траву и также зерно.

На что обратить внимание:

Мощность агрегата, которая определяет его производительность.

Самые хорошие имеют мощность, как правило, чуть меньше 2 кВт. Это максимально, что может развить агрегат. Повседневная мощность при этом меньше, не более полтора киловатт. Сфера использования этих агрегатов — домашнее хозяйство. Промышленные имеют большую мощность, до 22 киловатт, и внушительные размеры. Они перерабатывают не менее 800 кг в час.

Скорость вращения.

Это количество оборотов за определенный отрезок времени. Чем она больше — тем лучше

Но наиболее просто определить производительность оборудования — это обратить внимание на количество обрабатываемого сырья за час. Эта важная характеристика ставится часто в названии напротив модели числом. Вес и габариты агрегата для производства комбикорма

Вес и габариты агрегата для производства комбикорма.

Чем они меньше — тем удобнее. Естественно, при этом может страдать производительность. Чтобы избежать ошибок при выборе, нужно решить перед покупкой, для чего или для кого нужен агрегат, где есть возможность его разместить, в доме или постройке на участке, по какой цене вариант необходимо найти. Это все напрямую зависит от веса и габаритов агрегата.

Наличие съемных запчастей.

Наличие в комплекте сеток или различных частей агрегата, что позволяют калибровать готовую продукцию. Например, сетки с отверстиями разного размера.

Величина бака для засыпания корма. Сокращает усилия человека на обслуживание машины.

Чаще всего машины, область применения которых — дом или небольшое хозяйство, построены таким образом: дробленое зерно высыпается с нижней части, машину нужно ставить на подставку, самостоятельно сделанную хозяином, емкость для готового корма, а в подставке — отверстие. Или есть варианты, что ставятся на ведро.

Виды зернодробилок по принципу работы

Зернодробилки бывают разные. Описание от производителя может не содержать информации, какого типа агрегат по этому критерию.

  • Молотковые — более тщательно измельчают, но берут больше энергии. Молотковые аппараты для измельчения кормовых культур. Такие типы измельчают корм благодаря ударной силе механизмов. В аппарате есть барабан и решето, в барабане корм подвергается измельчению. Через отверстия барабана выпадают соответствующие по размеру частицы зерна. Регулируя величину этих отверстий можно подобрать нужный для себя вариант.
  • Роторные же измельчают зерно так, что получаются частицы разного размера, неравномерно. Но они более экономичны. В роторные измельчители, где используются ножи, часто вставляют сетку, и частицы получаются не более определенного размера. Чтобы выбрать подходящие для себя машины, лучше всего полагаться их на общие качества, судя по отзывам и техническим характеристикам.
  • Пневматические зернодробилки вне зависимости от типа, роторные они или молотковые, используют систему подачи сырья воздухом, экономя при этом электричество и усилия человека. Такие типы аппаратов, как правило, дробят очень мелко. Частицы двигаются по шлангам.
  • Дисковые дробилки для зерна имеют диски, которые служат как жернова. На дисках расположены ножи. Расстояние между ними регулируемо, что определяет размер измельченного готового корма.
  • Вальцовые зернодробилки. Принцип работы — движение рифленых элементов, между которыми происходит измельчение сырья, что попадает между ними.

Как сделать своими руками из стиральной машины

Преимуществом данного способа является то, что при самостоятельной переделки стиральной машины в зернодробилку, не нужно прибегать к использованию сварочных и токарных работ.

Необходимые материалы

Для того, чтобы сделать самодельный агрегат, нам понадобятся следующие инструменты и материалы:

  • собственно, сама стиральная машина (подойдет любая с вертикальной загрузкой, например, СМР-1,5);
  • дополнительный электрический двигатель;
  • дрель и сверла (от 3 до 16 мм);
  • зубило и молоток;
  • различные ключи;
  • болты и гайки (M4, M6 и M8).

Также нам понадобится пара стальных пластин (32x5x0,15см и 42x5x0,15 см), которые можно вырезать из двуручной пилы или другого куска металла.

Кроме того, нам понадобится дополнительный расходный материал:

  • металлический уголок (3×3 см);
  • поворотные болты M8 с гайками-барашками – в количестве трех штук;
  • 3-х литровые жестяные банки из под краски – в количестве трех штук;
  • замки типа «лягушка» – в количестве трех штук.

В комплекте со стиральной машиной идут многочисленные болты и гайки, которые тоже пригодятся нам впоследствии.

С ценами на бытовые зернодробилки и кормоизмельчители ознакомитесь тут.

Чертёж и условия конструкции ДКУ

Приводить конкретные размеры тех или иных рабочих узлов самодельной зернодробилки вряд ли целесообразно. Дело в том, что в наличии у конкретного человека может оказаться совсем другая модель стиральной машины, которая имеет свои индивидуальные параметры и строение.

В данном случае, наиболее важным является само понимание условной конструкции, а также принцип работы всего устройства.

Зернодробилка своими руками из стиральной машины и ее чертежи довольно условны, на примере конкретной модели. Однако, взглянув на них, можно понять примерный ход дальнейших работ и устройство основных узлов:


Схема самодельной крупорушки

Рассмотрим на примере стиральной машины Ока, которую мы переделаем в зернодробилку. Разбирать ее нам не придется, нужно лишь открутить пластиковую часть активатора от устройства. Вся остальная конструкция нам понадобится в дальнейшем.

Что собой представляет доильный аппарат Доюшка узнаете здесь.

На месте открученного активатора будет располагаться дополнительный двигатель, а также режущие элементы – ножи, которые необходимо сделать обоюдоострыми.

Порядок действий

Итак, начнем работы, используя следующий порядок действий:

  • Сделанные заранее ножи устанавливаем на шкив, толщина которого составляет 60 мм. Для этих целей нам понадобится фланец, который бы закреплял ножи, будучи одетым на шкив.
  • Затем нужно оборудовать специальную воронку, через которую бы выходило переработанное сырье. В конструкции данных стиральный машин слив располагается, что очень кстати, в нашем случае. Именно слив мы и переделаем под эти цели.
  • При помощи зубила нам нужно расширить диаметр слива, чтобы он был примерно 150 мм.
  • Вставляем патрубок в получившиеся отверстие, после чего выводим его в сторону. Все, зерноотвод готов.
  • Затем нам нужно установить решетку под необходимым углом. Это довольно трудный этап работы, поэтому нужно строго следовать инструкциям.
  • Определяем радиус вращения режущих элементов, после чего делаем засечку в максимальной точке.
  • Делаем небольшой отступ от засечки, после чего чертим линию. Здесь и будет располагаться наша решетка.
  • Вырезаем решетку таким образом, чтобы она фиксировалась от одной стены бункера до другой. Закрепляем ее в конструкции.
  • Напоминаем, что мы не используем метод сварки в нашей работе. Поэтому, если в конструкции находятся какие-либо щели, то замазываем их автомобильным герметиком.

В принципе, процесс работы подошел к концу. Теперь наступает не менее важный этап – первый запуск устройства и проверка его на нормальное функционирование. На панели стиральной машины выбираем наиболее быстрый режим вращения активатора, после чего запуска устройство.

Технология создания опрыскивателя своими руками описана в данном материале.

Даем ему поработать в течение пяти минут, следя за наличием посторонних шумов или вибрации. Также нужно проверить степень нагревания электрического двигателя, установленного на место активатора.

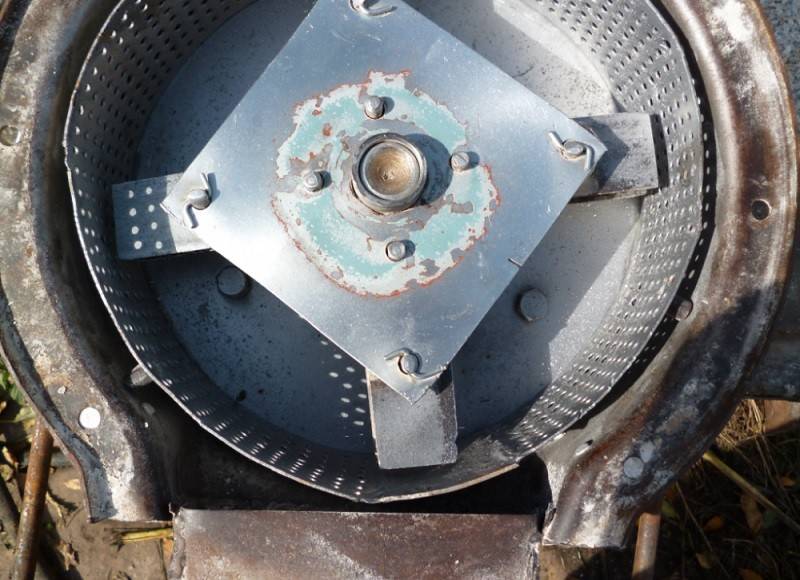

Установка ножей на шкив

Самодельная зернодробилка своими руками: чертежи, размеры, видео

Зернодробилка: чертежи, схемы, размеры, фото и видео самодельной зернодробилки. Зернодробилка незаменимая вещь в домашнем хозяйстве, применяется для измельчения зерен злаковых культур — кукурузы, пшеницы, ячменя, овса, для приготовления дерти или комбикормов для домашней птицы и животных.

Для домашнего хозяйства обычно не требуется мощная мельница, вполне достаточно небольшой зернодробилки изготовлением которой мы и займёмся в этой статье.

Существует довольно много разновидностей зернодробилок, мы рассмотрим самый простой вариант самодельной зернодробилки, который можно сделать своими руками.

Для изготовления дробилки понадобится:

  • Электродвигатель мощностью около 1 кВт.
  • Листовой металл толщиной 3 мм.
  • Калёная сталь для ножа.
  • Болты, гайки, шайбы, гроверы — М8.
  • Металлическая бочка или ёмкость подходящих размеров.

Инструмент:

  • Болгарка с отрезным кругом.
  • Электродрель.
  • Шлифовальный станок.
  • Сварочный аппарат.
  • Слесарный инструмент.

Самодельная зернодробилка: схема

Зернодробилка состоит из таких узлов:

  1. Задвижка для регулирования подачи зерна в рабочую камеру.
  2. Бункер для зерна.
  3. Кнопка включения-выключения электродвигателя.
  4. Электродвигатель.
  5. Втулка.
  6. Ось.
  7. Шайба.
  8. Гайка.
  9. Винт.
  10. Основание.
  11. Корпус рабочей камеры.
  12. Ёмкость для измельчённого зерна.
  13. Болт.
  14. Гайка.
  15. Металлическая сетка (решето).

Схема рабочей камеры дробилки.

  1. Основание.
  2. Корпус рабочей камеры.
  3. Винт.
  4. Решето.

Изготовление самодельной зернодробилки

Для зернодробилки можно использовать двигатель от водяного насоса мощностью около 1,5 кВт 3000 об/мин.

Двигатель устанавливается на основание, металлический лист толщиной не менее 3 мм. В листе нужно просверлить отверстие диаметром чуть больше диаметра вала двигателя. Двигатель крепим к пластине болтами.

Рабочую камеру можно изготовить из листового металла 3 мм, вырезаем полоску толщиной 40 мм и выгибаем из неё кольцо диаметром 300 мм. Кольцо приваривается к основанию.

Для крепления ножа к валу двигателя понадобится муфта, заказать выточить муфту можно любому токарю.

Нож для зернодробилки можно изготовить из ножа газонокосилки или диска циркулярной пилы. Длина ножа должна быть соответственно на 10 – 20 мм меньше диаметра рабочей камеры. Нож крепится к муфте болтами М 8, муфта одевается на вал двигателя.

Дно рабочей камеры закрываем решетом, изготовить решето можно из металлической сетки с размером отверстий 3 – 3,5 мм. Решето крепим к рабочей камере шпильками и гайками, если требуется изменить размер помола достаточно поменять решето на другое с отверстиями требуемого диаметра.

Установка бункера для засыпки зерна. Под бункер можно использовать любую конусообразную ёмкость, для этого в верхней пластине рабочей камеры нужно сделать небольшое отверстие диаметром около 30 мм, приварить на него бункер и сделать задвижку для регулировки подачи зерна из бункера в камеру.

Зернодробилку устанавливаем на металлическую бочку или другую подходящую ёмкость.

Принцип работы самодельной зернодробилки

Закрываем задвижку в бункере и засыпаем в него зерно, включаем электродвигатель и понемногу приоткрываем задвижку. Зерно начнёт понемногу просыпаться в рабочую камеру и измельчаться вращающимся ножом.

Когда зерно измельчится оно начнёт проспаться в нижние отверстия решета рабочей камеры и попадёт в бочку. В зависимости от диаметра отверстий решета вы получите либо крупный помол, либо мелкий, пока зерно не измельчится до такой степени что начнёт проваливаться в отверстия, оно будет оставаться в барабане и измельчаться ножом.

Задвижка на бункере нужна для регулирования подачи зерна, если двигатель начинает терять обороты, значит нужно уменьшить подачу зерна путем закрывания задвижки тем самым уменьшая размер входного отверстия.

Рабочий нож в процессе работы понемногу изнашивается, поэтому его нужно периодически менять.

При засыпке зерна в бункер нужно следить чтобы вместе с зерном в дробилку не попадали камни и металлические предметы которые могут повредить нож и вывести из строя двигатель.

Рекомендую посмотреть видео где показана самодельная зернодробилка в работе.

Устройство зернодробилки видео.

(2 4,50 из 5) Загрузка…

Виды

Типы машин по принципу работы:

Молотковая

В этом приборе детали, выполняющие переработку сырья, вмонтированы на ротор. Его вращение осуществляется в приемном бункере.

Роторная

В этой зернодробильной установке рабочие камеры изготовлены с применением прочного материала. Элементы, которые измельчают злаковые культуры, соприкасаются со стенками бункера.
Процесс осуществляется до их превращения в мельчайшие фракции.

Вальцовая

С помощью этого аппарата зерно, как дробится, так и перетирается. Основную деталь составляют рифленые вальцы, способные осуществить переработку мокрого материала.
Поэтому зерно, которое сухое, заранее смачивается в воде.

Инструкция по изготовлению зернодробилки

Чтобы изготовить устройство, необходимо знать, как сделать зернодробилку из старой стиральной машины. Этот процесс выглядит так:

  • С помощью наждака заточить подготовленные стальные пластины.
  • Изготовить или заказать фланец для закрепления ножей на шкиве.
  • Уложить стиральную машину на бок, выкрутить фиксирующий болт на шкиве активатора.
  • Установить технику в рабочее положение, вытащить активатор.
  • Сделать отверстия в центре ножей и надеть их на шкив.
  • Изготовить защиту. Она необходима, чтобы предотвратить попадание зерна внутрь техники, ведь пластиковый активатор больше по размеру, чем вал с ножами. Для этого нужно из жестяного куска сделать заплатку и накрыть ей втулку, а сверху всю конструкцию – резиновой прокладкой. Чтобы обеспечить лучшую герметичность, можно использовать герметик.
  • Сделать воронку для отвода муки. Молотком и зубилом расширить отверстие слива для установки воронки.
  • В подготовленное отверстие установить патрубок или кусок трубы, подходящий по диаметру. Закрепить болтами. Отвод готов.

Далее нужно установить решетку под углом 15°. Для этого потребуется:

  • Определить высоту подъема ножей во время вращения и сделать пометку.
  • Сделать от пометки небольшой отступ вверх и провести линию. Это будет граница, на которую устанавливается решетка.
  • Чтобы придать решетке нужную форму и сделать как можно меньше зазоров между нею и стенками бака, можно воспользоваться картонным шаблоном. Для этого нужно взять лист картона, прислонить к отметке и загнуть края, пока не получится форма, плотно прилегающая к стенкам бака. Также необходимо учесть небольшие припуски для крепления решетки болтами.
  • Подготовить решетку по диаметру бака.
  • Установить решетку на нарисованной линии. Зазоров не должно быть, иначе зерно будет просыпаться в емкость для муки.
  • Зафиксировать решетку при помощи гаек и болтов.
  • Щели, появившиеся в ходе монтажа решетки, замазать холодной сваркой и дать ей высохнуть.
  • Чтобы во время работы зерно не вылетало наружу, в крышке бака нужно проделать отверстие и в него вставить воронку для засыпания сырьевого материала. Также нужно установить фиксатор на крышку и боковую стенку стиральной машины. Это необходимо, чтобы она не открывалась в процессе работы будущей зернодробилки, и зерно не вылетало наружу.

Далее необходимо правильно подсоединить двигатель. Обычно из классического асинхронного двигателя выходят четыре провода – два к пусковой, а еще два – к рабочей обмотке. Правильно распознать их поможет электрическая схема или мультиметр, работающий в режиме омметра.

Чтобы определить тип проводов с помощью тестера, нужно:

  • Поочередно коснуться щупом всех проводов до обнаружения парных.
  • Меньшее сопротивление будет у проводов, идущих к рабочей обмотке.
  • Теперь нужно соединить вместе один рабочий и один пусковой провод.
  • Остальные провода крепятся к конденсатору либо к кнопке короткого импульса.
  • Подключить шнур питания.
  • Включить мотор в сеть и проверить его работу.
  • Чтобы двигатель вращался в противоположную сторону, нужно поменять местами мотор пусковой обмотки.

Далее нужно запустить зернодробилку в холостом режиме примерно на три минуты и убедиться, что она исправно функционирует, двигатель не перегревается, нет посторонних звуков, ножи свободно вращаются и не касаются стенок бака или решетки. После этого можно приступать к помолу зерна.

Зернодробилка из пылесоса

В домашних условиях можно сделать дробилку для зерна из старого пылесоса. Собственно сам пылесос не нужен, понадобится только электродвигатель. В качестве основы, можно взять лист прочной фанеры, с прорезанным по центру отверстием. Через отверстие будет выходить рабочий вал двигателя.

Для изготовления ножа, можно использовать металлическую пластину, шириной около 200 мм и толщиной 1,5 миллиметра. Хорошо подойдёт диск от овощерезки. Нож закрепляется на валу электродвигателя при помощи гаек.

В качестве рабочей камеры, можно использовать уже готовое металлическое сито, но лучше сделать его своими руками. Если вы планируете измельчать для дома не только зерно, но и овощи, то сетка должна быть съёмной, с разным диаметром ячеек. В покупных изделиях такая взаимозаменяемость не предусмотрена.

Для изготовления сита своими руками, вам понадобится тонкий лист металла, длиной около 700 мм. Заготовку сворачивают в кольцо, края скрепляют болтами или заклёпывают. Нижний край отгибают наружу, ширина загнутой части не должна превышать 15 мм. Загиб необходим для крепления сетки.

Под ситом устанавливается приёмный бункер для готовой продукции. Здесь подойдёт любая ёмкость, которая обладает необходимым вам объёмом. Это может быть таз или обычное жестяное ведро. Для подачи зерна в рабочую камеру, можно сконструировать жестяной короб. Для контроля за подачей сырья, короб рекомендуется дополнить подвижной заслонкой.

Из приведённой выше информации, можно сделать вывод, что дробилка для зерна, вне зависимости от материалов, работает по одному принципу. Чтобы сделать высокопроизводительную корморезку для дома своими руками, достаточно проявить немного фантазии. В качестве обязательных элементов вам понадобятся:

  1. Электродвигатель. В домашних условиях будет достаточно моторчика мощностью 1,5 – 2 кВт, со скоростью вращения около 150 оборотов в минуту. Даже если у вас нет старой бытовой техники, которую можно разобрать, приобрести такой двигатель можно на любой барахолке. Использовать более мощные моторы не имеет смысла, повысится расход электроэнергии, соответственно пропадёт экономическая выгода эксплуатации самодельного агрегата.
  2. Режущая плоскость. Изготавливается из любого прочного металлического листа за считанные минуты. Можно использовать уже готовые диски от овощерезок и блендеров.
  3. Сито. Диаметр ячеек зависит от тонкости помола. Можно приобрести готовое изделие или своими руками сделать конструкцию с взаимозаменяемыми сетками.

Даже если вы будете покупать все необходимые детали, стоимость самодельной корморезки будет намного ниже, чем цена любой магазинной модели. При этом производительность самодельного агрегата будет ничуть не хуже.

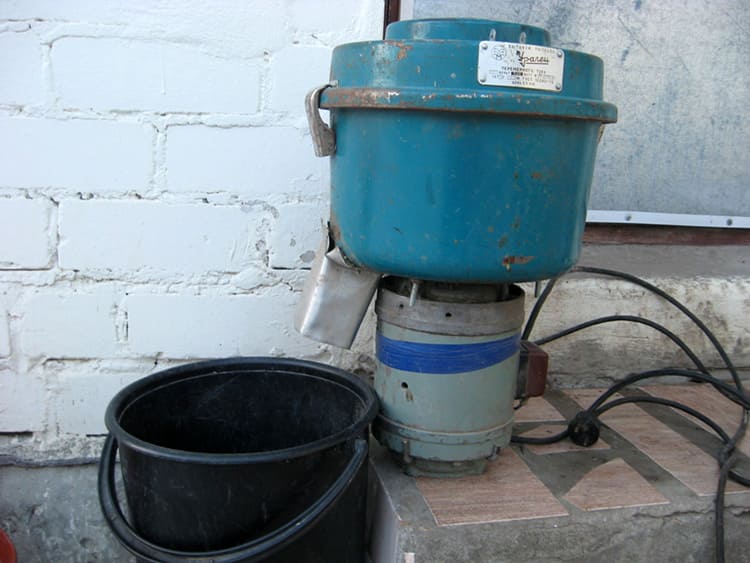

Зернодробилка из стиральной машины


Зернодробилка из стиральной машины

Сделать простую и производительную зернодробилку из старой активаторной машины вертикального типа («Ока», «Волга», «Фея») можно следующим образом:

  1. С машинки снимают отжимное устройство.
  2. Положив стиральную машинку на бок, на шкиве активатора выкручивают фиксирующий (стопорный) его винт или болт.
  3. Установив машинку в рабочее положение, активатор вынимают вместе с валом.
  4. В нишу активатора крепится соответствующего размера и формы пластинка из листовой оцинкованной жести.
  5. Из активатора выкручивают вал.
  6. Из старой дисковой пилы, рапидного полотна вырезается трапециевидный нож, диаметр которого немного меньше или такой же, как у снятого активатора.
  7. Нож затачивается на наждаке и при помощи двух гаек фиксируется на валу.
  8. Вал с закрепленным ножом вставляется в отверстие в баке, фиксируется в шкиве стопорным винтом.
  9. Для сбора конечного продукта помола – муки – сливное отверстие в самой нижней точке бака расширяют, используя молоток и зубило, вставляют в него отрезок стальной трубы и выводят под углом наружу.
  10. Для того чтобы в конечный продукт не попадали крупные частицы, перед отверстием для сбора муки под углом 60-700 устанавливают мелкоячеистую стальную сетку или лист оцинкованной жести с отверстиями диаметром 4-5 мм.
  11. Для загрузки зерна в съемной крышке машинки расширяют имеющееся отверстие и вставляют в него 5-литровую пластиковую бутылку с обрезанным дном.

Преимущества такой самодельной зернодробилки заключается в том, что для ее сборки не требуется составления чертежа, изготовления основания для двигателя.

Кроме того, она обладает хорошей устойчивостью, имеет вместительный бак (до 30-40 л) и невысокое потребление электричества.

Как выбрать зернодробилку: советы экспертов

Выбор подходящей модели

Каким образом надо выбирать дробилку, которая будет отвечать всем требованиям потребителей? Для этого необходимо знать ответы на некоторые вопросы:

  1. Производительность. Высокая скорость перемалывания обеспечивает высокую производительность получения готовой продукции, соответственно будет и высокой эффективность от использования такой установки. Такие установки можно считать оптимальным решением для крупных хозяйств. Для домашней работы довольно установки с низкой или средней скоростью обработки сырья.
  2. Цена. Оборудование должно не только обеспечивать высокое качество получаемого продукта, но приносить определенные доходы, для окупаемости сделанных вложений в это оборудование.
  3. Степень помола. Устройство должно быть выбрано исходя из того, для какого вида скота и птиц будет предназначен производимый корм.
  4. Мощность приводной станции. Производительность установки тем больше, чем больше мощность установленной силовой установки. При этом необходимо учитывать что чем выше мощность двигателя тем больше расходы на энергию.
  5. Компания — изготовитель. Бесспорно, существуют компании с мировым именем, производящие измельчители, но надо трижды подумать о том, насколько быстро окупятся средства вложенные в бренды.

При выборе какой-то модели, необходимо руководствоваться на указанные производителем характеристики.

Принцип работы дробилок

Главный принцип работы измельчителя заключается в следующем – под воздействием механизмов, входящих в состав этого оборудования, происходит разрушение исходного продукта. Затем, полученный полуфабрикат сортируют с применением сита. Это устройство помогает отсортировывать  полученные частицы по размеру. Фракцию полученных частиц называют величиной помола.

В качестве рабочих инструментов могут использоваться молотки или ножи. Которые с большой скоростью вращаются внутри емкости, в которую засыпано сырье подлежащее переработке. По сути, молотковая крупорушка напоминает такую установку, как галтовочная машина, широко применяемая в машиностроении.

https://youtube.com/watch?v=XEvjMJyxPLc

В движение рабочие органы могут быть приведены или с помощью мускульной силы или электрического привода. Применение малогабаритных дробилок, которые часто применяют в приусадебных хозяйствах, существенно облегчает труд и повышает производительность труда. На больших фермах или агрокомплексах без установок промышленного назначения обойтись невозможно. В качестве такого агрегата можно рассмотреть зернодробилку «шмель». Это отечественная разработка нашла широкое применение в небольших фермерских хозяйствах и приусадебных участках.

Те, кто умеет обращаться с инструментом и сварочным аппаратом вполне могут выполнить дробильную установку своими руками.

Мастер-класс по изготовлению зернодробилки из стиральной машины

Если вы приобрели новую стиральную машину-автомат, не спешите выбрасывать устройство старого типа. Из неё обязательно получится качественная и производительная зернодробилка. Надо лишь разработать детальный чертёж и приобрести некоторые элементы.

Стиральная машина – хорошая основа для дробилки зерна

Что нужно для работы: готовим самое необходимое

Перечень материалов и инструмента будет зависеть от выбранной схемы. Чаще всего используется только двигатель от стиральной машины. Однако при желании можно задействовать и бак. Также понадобится:

  • металлопрокат: пластины, отрезки труб;
  • крепёж;
  • герметик.

Схема устройства

По своему конструктивному исполнению и принципу действия зернодробилка аналогична кофемолке

В процессе изготовления основное внимание должно быть уделено ножам и бункеру для приёма готового продукта

Чертёж зернодробилки, предполагающей использование бака

Подготовка сборных элементов

Работу начинаем с подготовки зернового бункера. Увеличиваем диаметр сливного отверстия до 12 – 15 см, чтобы обеспечить достаточную производительность устройства. Из отрезков труб изготавливаем патрубки нужного размера и конфигурации для отвода измельчённого зерна.

Из прочной стали вырезаем три ножа. Это должны быть пластины длиной 20 см и толщиной 1,5 – 2 мм. Чтобы устройство прослужило подольше, для изготовления данных элементов можно использовать ручную пилу. По середине подготовленных пластин просверливаем крепёжное отверстие. Затачиваем параллельные стороны.

Изготавливаем фильтрационную решётку, которая не позволит цельному зерну покинуть ёмкость. Её диаметр должен быть чуть больше диаметра изготовленного патрубка. Отверстия в фильтрационной решётке должны обеспечивать беспрепятственное прохождение измельчённого зерна.

Готовим ёмкость для измельчённого зерна, либо продумываем способ, с помощью которого можно будет закрепить мешок на выходном патрубке. Чтобы исключить образование излишней пыли в процессе работы устройства, приёмный бункер должен герметично прилегать к выходному патрубку.

Ведро – не лучший вариант для приёмного бункера

Сборка конструкции

Сборку осуществляем следующим образом:

  1. В расширенное отверстие бака монтируем отводящий патрубок, обеспечивая достаточную герметичность соединения.
  2. Устанавливаем ножи на вал двигателя. Для исключения перехлёста лопастей в процессе работы, после каждой пластины обязательно закручиваем зажимную гайку.
  3. Перед отводящим патрубком крепим фильтрационную решётку. Она должна располагаться под углом 15 – 200 к горизонтали. Учитывая, что дно бака стиральной машинки выполняется наклонным для обеспечения полного стока воды, между основанием и установленной пластиной должен получится прямой угол. Для крепления пластины используем болты.
  4. Промазываем место соединения герметиком, чтобы исключить наличие зазоров и щелей, через которые цельное зерно могло бы смешаться с измельчённым;
  5. Запускаем устройство. Проверяем его работоспособность.

Если нет цельной стиральной машины, но остался рабочий двигатель, им также можно воспользоваться при изготовлении зернодробилки своими руками. Как изготовить столь полезной приспособление в данном случае, вы узнаете из следующего видео:

Watch this video on YouTube

Сырье и готовый продукт

Зернодробильная установка, часто их называют крупорушками, измельчителями и пр., применяются для выпуска кормовой массы в условиях домашнего или фермерского хозяйства.

В качестве сырья для получения готового корма применяют зерно, корнеплоды. Надо понимать, что для обработки зерна и корнеплодов могут быть использованы один и те же устройства, но иногда необходимо выполнять переналадку зернодробилки.

При изготовлении зернодробилки своими руками должно помнить о том, что после обработки на измельчителе можно производить гранулы корма разного размера, одни из которых будут подходить для КРС, другие для птицы. Соответственно должны быть подобраны параметры установки и размеры дробильных устройств (ножи, молотки барабаны).

После получения измельченного продукта, в него примешивают пищевые добавки, витамины и другие, необходимые для получения полноценного корма компоненты.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
