Зазор между катушкой зажигания бензопилы

Как отрегулировать?

Наибольшая нагрузка при эксплуатации бензопилы конечно же приходится на двигатель. Самой уязвимой его частью является катушка зажигания. Мелкие неполадки вполне можно устранить самому, например, настроить зажигание.

Регулировка зажигания необходима, если:

• вы хотите продлить срок службы пилы — в профилактических целях;
• бензопила не заводится, выявлена проблема в размерах зазора (для каждой модели изготовители пописали свой размер зазора, усредненными показателями считается параметр от 0,2 до 0,4 мм);
• мотор работает с перебоями;
• мощность инструмента снизилась.

В бытовых условиях мы можем отрегулировать зазор в катушке зажигания, что во многих случаях решает вышеперечисленные проблемы.

Алгоритм выставления зазора

Для регулирования зазора в катушке зажигания бензопилы вам понадобятся: шаблон для выставления зазора или щуп (чаще всего используется самодельная заготовка, например, кусок пластиковой бутылки или картона), торцовый ключ нужного размера.

У всех моделей строение катушки одинаково, могут различаться лишь рекомендуемые производителем размеры зазора. Рассмотрим для примера алгоритм регулирования зазора для одной из самых популярных и узнаваемых моделей бензопилы — Штиль 180.

Система зажигания бензопилы Stihl MS 180. A — катушка и магниты на маховике, B — место размещения контактов, C — маховик.

Подготовим все необходимое, в том числе вырежем полоску из пластикового баллона без тиснения — она послужит нам шаблоном. Оптимальным зазором для бензопилы Штиль 180 является значение 0,2 мм. (в зависимости от модели это значение может колебаться от 0,2 мм до 0,4 мм). Далее выполняем следующую последовательность действий:

1. Снимем защитную крышку;
2. Снимем модуль с насвечником и высоковольтным проводом;

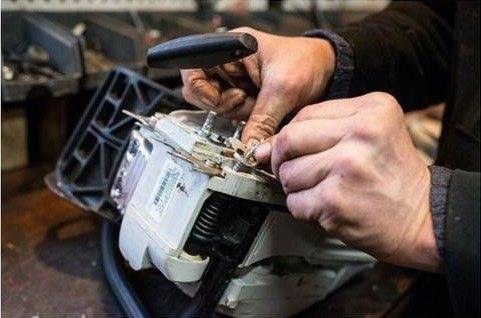

3. Откручиваем болты зажигания для ослабления;
4. Подведем магниты, расположенные на маховике к катушке;

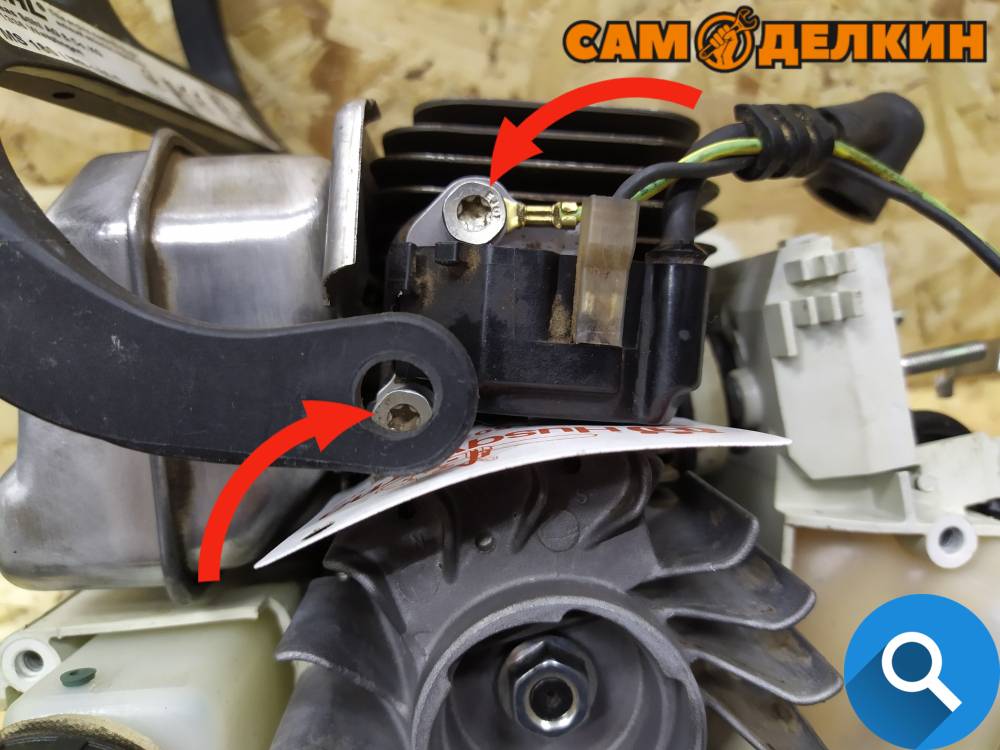

5. Зажмем пластиковую полоску между маховиком и катушкой. Тем самым мы выставляем необходимый зазор;
6. Закрутим болты и вынем полоску пластика;
7. Выполним проверку: прокрутим несколько раз маховик в полный оборот, проследим, чтобы движения были свободными и маховик ни за что не цеплялся.

Процедура регулирования зазора катушки зажигания будет одинаковой для всех брендов. Однако хочется отметить, что отличительной особенностью бензопил китайского производства являются частые поломки электронных блоков зажигания и ослабление резьбового крепежа из-за некачественной сборки.

Следовательно, регулировать зазор придется примерно в 3 раза чаще, чем, например, у того же самого «Штиля». Стоит еще отметить, что часто в комплекте к пилам китайского производства поставляются некачественные свечи. Есть смысл запастись ими заранее.

Как Проверить Катушку Зажигания Бензопилы Мультиметром

Как проверить катушку зажигания

Одним из важных составляющих системы зажигания хоть какого двигателя внутреннего сгорания является катушка. Конкретно она считается основным узлом контактной, бесконтактной, также электрической систем зажигания, выполняя роль типичного накопителя энергии, созданной для предстоящего рассредотачивания заряда по цилиндрам.

Причины неисправности катушек

Частичное повреждение катушки зажигания приводит к нестабильной работе мотора, а ее полная поломка и совсем делает неосуществимым запуск мотора. Вот поэтому при троении мотора, потере его мощности либо других признаках нечеткой работы, одним из первых действий должна стать проверка катушки зажигания. Система зажигания бензопилы. Как проверить магнето. Этот элемент выходит из строя достаточно редко, а неисправность, как правило, заключается в следующем:

• Повреждение изоляции из-за сильного нагрева, вибрации или высокого напряжения, которое в свою очередь приводит к короткому замыканию в обмотках катушки;
• Перегрузка, вызванная неисправными высоковольтными проводами или свечами зажигания, может привести к обрыву обмотки в катушке.

Способы проверки катушки зажигания

Проверка катушики зажигания «дедовским» методом может повредить электрику современного автомобиля

Для правильной самостоятельной проверки этой детали автомобиля, рекомендуется поэтапно выполнить определенные действия. Как проверить катушку зажигания мультиметром. В первую очередь после снятия катушки нужно ее визуально осмотреть и убедиться в отсутствии внешних признаков короткого замыкания: черных точек, свидетельствующих о выгорании, трещин, или иных признаков пробоя.

https://youtube.com/watch?v=3L-ja5c7ObY

Как проверить катушку зажигания на бензопиле

всем большой привет бесплатная консультация skype: opk.vitek ТЕЛ: 380979677418.

Как проверить катушку зажигания

Как правильно проверить катушку зажигания, понадобится мультиметр, мануал к вашей технике и пара рук.

В нашей стране долгое время существовало два одинаково популярных способа того, как проверить катушку зажигания на предмет работоспособности: путем проверки искры между корпусом автомобиля и свечой зажигания или при помощи измерения сопротивления обмоток мультиметром (тестером). Проверить катушку зажигания мультиметром совсем несложно, и сегодня мы разберемся, как это можно сделать. Применение первого способа может быть смертельным не только для катушки, но и для электроники большинства современных автомобилей, поэтому применение его категорически не рекомендуется производителями. Безопаснее проверить этот узел автомобиля измерительным прибором.

Использование мультиметра при проверке катушки

Для того чтобы самостоятельно получить полное представление об исправности элемента системы зажигания, необходимо разобраться с тем, как проверить катушку зажигания мультиметром. Особых сложностей эта процедура вызвать не должна.

Сначала проверяется первичная обмотка, к положительным и отрицательным контактам которой подсоединяется прибор в режиме измерения сопротивления. Как работает система схема зажигания бензопилы с надо прозвонить катушку. Как проверить зажигание бензопилы угол опережения зажигания на. Стандартные заводские показатели разных производителей могут несколько отличаться друг от друга, но средние значения сопротивления должны находиться в диапазоне от 0,4 до 2,0 Ом. Если прибор показывает нулевое сопротивление – значит в катушке произошло короткое замыкание, если бесконечность – нужно искать обрыв цепи.

Проверка катушки зажигания с помощью тестера

Для проверки вторичной обмотки мультиметр соединяют с положительным контактом катушки и выводом от провода высокого напряжения. Значение сопротивления этой обмотки у катушек, имеющих пластинчатый сердечник, составляет 6-8 кОм, у других типов – параметр может превышать значение 15 кОм.

Сделать вывод о том, находятся ли полученные показатели в пределах норм, установленных для конкретной модели, можно лишь имея представление и о прочих ее технических характеристиках: длительности и энергии разряда искры, токе искрового разряда и величине индуктивности первичной обмотки.

Любые сбои в работе катушки зажигания плохо влияют на эффективность работы двигателя автомобиля, а это может привести и к уменьшению его долговечности. Именно поэтому необходима ее своевременная диагностика и ремонт (или замена), в случае необходимости.

Конструкция и принцип действия системы зажигания бытовой бензопилы

Каждая пила, работающая на бензиновом двигателе, обязательно оборудуется системой зажигания. Основная функция этого узла заключается в своевременном воспламенении горючего внутри цилиндра. Для этого система зажигания бензопилы создает электрический разряд, который пробивает пространство между электродами штатных свечей. От исправности этого узла бензопилы во многом зависит правильность и эффективность работы ее двигателя

В связи с этим проверке этой важной части инструмента нужно уделить особое внимание

Электронное зажигание хозяйственной бензопилы в стандартной комплектации состоит из ряда следующих деталей:

• магнето;
• свечи зажигания;
• клавиши, отключающей мотор;
• проводки, соединяющей элементы между собой.

Магнето – это отдельный тип генератора, работающего с переменным током. При работе он создает электрическую энергию, и направляет ее к свече зажигания бензопилы. В устройство магнето входит катушка индуктивности, на которой намотана неподвижная обмотка. Также в конструкцию элемента входит постоянный магнит, который крепится на маховике. При работе бензопилы маховик вращается одновременно с коленчатым валом двигателя.

В нужный момент определенная штатная деталь устройства разводит имеющиеся контакты. Это приводит к резкому увеличению напряжения и вспышке искры между электродами заводской свечи.

При этом повышается риск перегрева контактов. Чтобы исключить это, а также окисление проводки, электрическая схема штатной системы зажигания оборудована конденсатором.

Схема зажигания хозяйственной бензопилы, оснащенной бесконтактным базовым магнето, основана на действии катушки управления. Она выполняет функции регулятора потока напряжения. Устройство электронного блока такой системы зажигания дополнено конденсатором, диодом и тиристором. Последний нужен для пропуска тока с определенными параметрами напряжения. Во время открытия тиристора начинает разряжаться конденсатор, тем самым, создавая ток внутри витков базовой первичной обмотки.

После этого ток преобразуется в высоковольтное постоянное напряжение, которое создает пробой в штатной свече зажигания, расположенной в цилиндре. Стандартная электрическая сеть бензопилы действует по принципу импульса одновременно с поступательными циклическими движениями моторного цилиндра и вращением коленчатого вала.

Как выставить зажигание на бензопиле самостоятельно?

Это один из центральных вопросов, волнующих всех без исключения владельцев бензопил независимо от их класса мощности и бренда, который ее произвел. Ведь даже если инструмент и имел заводские настройки, выставленные строго по правилам в соответствии с инструкцией по эксплуатации, то в процессе работы все равно их сбоев избежать не получиться. Виной всему вибрация, интенсивные нагрузки, действующие на все системы пилы и на зажигание в том числе.

Нужно как можно быстрее заглянуть в катушку зажигания, если:

• агрегат не запускается после нескольких последовательных попыток;
• функционирование происходит с перебоями, которые заметны не только на холостых оборотах, но и под нагрузкой;
• инструмент не выдает свою мощность на полную силу.

Если хоть один из этих пунктов имеет место в работе прибора, значит требуется повторная установка зажигания на бензопиле. Это означает, что его нужно просто перенастроить, что вполне можно сделать и своими руками, не прибегая к помощи ремонтных мастерских и сервисных центров.

Алгоритм поиска неисправности

Во всех других случаях поиск неполадок зажигания начинают с конца и по порядку. После каждого шага проверяют искру.

1. Меняют старую свечу на гарантированно рабочую.
2. Если на модели съемный свечной колпак, его снимают, оголенный свечной провод замыкают на массу с зазором, примерно как у свечи. Дергают стартер. Если искра есть, проблемы в колпаке. Её устраняют.
3. Меняют свечной провод там, где предусмотрено возможность демонтировать его от источника.
4. Визуально осматривают провода от выключателя. При вибрации, в случае контакта с металлом, они могут повредиться. Если места трения есть, провод меняют, даже если нет внешних повреждений изоляции. Для проверки провода можно использовать тестер или мультиметр.

Читать также: Грунтозацепы для мотокультиватора своими руками

На этом мелкие и легко устранимые неполадки заканчиваются. Если проблема не решена, значит, причина более серьёзная. Современные катушки и системы зажигания на большинстве бензопил очень надежны. Они рассчитаны на срок службы даже больший, чем вся бензопила в целом. В них нет механических движущихся деталей, как в старых кулачковых системах. Они достаточно изолированы от засорения и влаги.

Если по случайному заводскому браку случится межвитковое замыкание в катушке или выйдет из строя электроника, ремонту эти детали не подлежат. Потребуется замена на новые.

Есть не редкая поломка механического свойства. Из-за износа или разрушения подшипника коленвала на нём появляется люфт. И тогда магнитный ротор начинает задевать за корпус системы зажигания, внутри которой он вращается. Это серьезная поломка. Потребуется «располовинить» (разобрать) весь двигатель, заменить подшипник, и собрать все на место.

Как выставить зажигание. Настройка зажигания.

Видео рассказывает о простоте регулировки зазора магнето с помощью стенки пластиковой бутылки. Ремонт.

Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам: из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра.

Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро. В этом случае требуется ремонт зажигания бензопилы штиль 180. Регулировка на ремонт. Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя.

Разрегулированность карбюратора устраняется его регулировкой. Обычно это делается с помощью трех винтов — максимальных и минимальных оборотов и винта холостого хода. Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя. Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов) — чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора. Пример регулировки карбюратора бензопилы смотрите в статье Работа бензопилой.

Если регулировка карбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны. Карбюратор — одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции. Он состоит из множества мелких деталей, которые имеют особенность незаметно выскакивать из своих мест и безвозвратно теряться, так что, разобрав это капризное устройство, можно его и не собрать.

Ниже изображена схема другого карбюратора бензопилы.

Глушитель. Нередко причиной неисправности двигателя, особенно в том случае, когда двигатель нормально работает на малых оборотах и глохнет под нагрузкой, становится забивка продуктами сгорания искрогасителя глушителя, которая препятствует нормальному выхлопу. Ремонт в данном случае состоит в снятии глушителя, разборке (если он разборный) и его мокрой чистке от нагара с использованием моющих средств.

Зажигание на триммере – принцип работы и возможные неисправности

Если владелец бензокосы желает наладить работу системы зажигания самостоятельно, ему следует понять принцип действия данного узла. В двигателе внутреннего сгорания он состоит из маховика и магнето (катушки). В свою очередь маховик включает в себя крыльчатку, выполняющую функцию охлаждения мотора и ряд постоянных магнитов.

Принцип действия

Когда маховик вращается, в магнето генерируется электрический ток, создающий искру на свече зажигания в то мгновение, когда под катушкой проходят магниты.

Типичные неисправности

Перед началом регулировки зажигания триммера нужно отсечь другие вероятные причины поломки и убедиться, что проблема действительно в данном узле. Для этого необходимо осуществить ряд действий в такой последовательности:

осмотреть на наличие повреждений и дефектов корпус катушки зажигания; убедиться, что на всех узлах и элементах, проводящих ток, нет загрязнений; проверить целостность и изоляцию проводки, контактов, прочность крепления, присутствие ржавчины на стыках; осмотреть свечной колпачок, так как он регулярно отрывается от высоковольтного провода, и его стараются восстановить вручную, а любое ненадежное соединение понижает мощность электрической дуги свечи; произвести проверку свечу, так как качество современного бензина очень быстро выводит из строя эту деталь, но есть и другая возможная проблема – свеча мокрая; убедиться, что выключатель цепи работает.

Исключив все возможные неисправности, можно переходить к регулировке зажигания катушки.

Устройство и принцип работы системы зажигания бензопилы

Система зажигания современных бензопил состоит из перечня важных деталей. Основными элементами конструкции являются:

• Свеча зажигания;
• Маховик-магнето;
• Проводка;
• Кнопка включения.

В устройство системы зажигания также входит катушка зажигания, прерыватель и конденсатор. Катушка отвечает за включение сердечника и обмотку трансформатора. Свечи в конструкции узлов состоят из бокового и центрального электродов, внешнего корпуса и изолятора.

Прерыватель и обмотка катушки в конструкции соединяются последовательно. Выключение прерывателя происходит за счет наличия кулачка на коленчатом валу бензопилы. Магнето системы зажигания расположено слева от картера и крепится посредством гайки и двух шпилек.

В процессе запуска бензопилы при помощи магнитов маховика образуется магнитное поле, которое пересекает катушку. При условии, что контакты первичной обмотки находятся в замкнутом состоянии, в системе зажигания образуется слабый ток. Если контакты находятся в разомкнутом состоянии, то магнитное поле не образуется, что приводит к появлению высокого напряжения во вторичной обмотке. Впоследствии ток подается на свечу, которая поджигает топливо для запуска бензопилы.

Неисправности зажигания

Чаще всего мы задумываемся о ремонте уже после того, как бензопила перестала заводиться, или появились визуальные признаки серьезных поломок.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Определение локализации неисправности:

Прежде всего, необходимо осмотреть свечу, если или на ней скопилось много нагара, то причина неисправности, скорее всего, связана с работой карбюратора, поршневой группы или качеством топлива. Если визуально свеча выглядит исправной, ее не забрасывает и она сухая – убедитесь в наличии искры.

• Выкрутите свечу, наденьте на нее кабель зажигания;
• При помощи плоскогубцев с изолированными ручками, прижмите резьбу свечи к корпусу мотора;
• Резко потяните на себя ручку стартера и убедитесь в наличии искры;

Если искра отсутствует, меняем свечу зажигания на новую и снова тестируем. Убедившись в наличии искры, запускаем двигатель. Но что делать, если даже на исправной свече отсутствует искра? Продолжаем поиск:

Тестируем электрокабель на предмет обрыва и недостаточного контакта со свечой зажигания. Проверяем исправность пружины в колпачке насвечника и наличие контакта с бронекабелем;

Для проверки исправности электропроводки лучше всего использовать тестер.

Выставить правильный зазор можно при помощи щупа, они не являются дефицитом и доступны за небольшую плату.

Диагностика неисправности мультиметром

Определить неисправность катушки зажигания можно и так называемым аппаратным методом. Впрочем, для этого у вас должен быть мультиметр, при помощи которого проводится диагностика.

Пошаговая диагностика зажигания мультиметром:

• Выставляем мультиметр в положение, при котором стрелка находится на отметке в 200 Ом.
• Изучаем инструкцию бензопилы. Выясняем оптимальное сопротивление для обмотки катушки, установленной на нашей модели (в большинстве современных бензопил этот показатель колеблется в пределах 3-5 Ом.);
• Подключаем мультиметр к первичной обмотке катушки и измеряем сопротивление, если оно находится в норме – продолжаем тестирование;
• Подключаем мультиметр к вторичной обмотке катушки, сравниваем полученные показания с указанными в руководстве по эксплуатации;
• Производим подключение мультиметра к отверстию катушки, в которое вставляются провода. В случае если прибор выдает нормальные показатели, приходим к выводу, что катушка исправна. Если же результаты измерения далеки от оптимальных, придется заменить узел (катушку) на новый;

Видео обзор определение неисправности с помощью мультиметра

Регулировка зажигания

Как мы уже отмечали, отрегулировать систему зажигания можно как в мастерской, так и в домашних условиях. Для этого вам понадобятся обычные гаечные ключи, отвертка и щуп 0,4 мм (изготовить щуп можно своими руками из подручных материалов — обычной бумаги для ксерокса, пластиковой бутылки и т.п.).

Пошаговая регулировка зажигания бензопилы:

• Диагностируем неисправность;
• Демонтируем защитную крышку;
• Снимаем модуль с насвечником и электрокабелем. Проводим их визуальный осмотр, в случае необходимости заменяем на новый;
• Устанавливаем модуль зажигания, но не затягиваем винты крепления до упора;

• Определяем на маховике участок с магнитом;

• Выставляем зазор должным образом, в соответствии с параметрами, указанными в руководстве по эксплуатации;
• Затягиваем винты крепления модуля до упора, проверяем настройки щупом, при необходимости проводим повторную регулировку;
• Устанавливаем защитную крышку и проверяем наличие искры на свече;
• Ввинчиваем свечу, заводим бензопилу;

Важно: особое внимание, при ремонте зажигания бензопилы, следует уделить выставлению правильного зазора между модулем и маховиком. Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу

Также следует проверить, не цепляет ли маховик противовесом за модуль. Если это происходит, возможно, у вас вышел из строя подшипник или образовался люфт на валу.

Как проверить катушку зажигания бензопилы?

Существует несколько эффективных способов проверки заводской катушки зажигания. Первый из них – визуальный. Для этого оператор должен аккуратно извлечь магнето из конструкции пилы, предварительно отключив все подсоединенные к нему контакты. После этого нужно осмотреть деталь.

Чаще всего ее неисправности заключаются в:

• повреждении штатной изоляции, изначально вызванной постепенным или резким перегревом, повышенной вибрацией, а также скачками напряжения в созданной электрической сети. Все это приводит к короткому замыканию в заводских обмотках катушки;
• нарушение целостности штатных высоковольтных проводов – результатом этому становится перегрузка и обрыв электрических проводов.

В любом из этих случаев потребуется немедленно заменить электронное зажигание бензиновой цепной пилы.

Второй способ проверки катушки заключается в испытании мультиметром.

Для этого необходимо:

1. Подключить прибор к положительным и параллельным отрицательным заводским контактам, предварительно настроив его в режим постоянного измерения образуемого сопротивления;
2. Прозвонив встроенную катушку, нужно посмотреть на прибор. В бытовых бензопилах разных производителей значения сопротивления могут отличаться друг от друга. Как правило, средние показатели составляют около 0,4–2 Ом. Если на используемом мультиметре отображено нулевое сопротивление, значит в ее штатной обмотке произошло случайное короткое замыкание. В немногих случаях прибор может показать бесконечность – тогда оператору потребуется найти обрыв цепи.

В каждом из этих случаев ремонт катушки заводского зажигания выполняется только посредством полной замены детали.

Каждый из способов позволяет получить информацию об исправности и стабильности работы заводской системы зажигания бензиновой пилы. В некоторых моделях садовых бензоинструментов производители предусматривают возможность замены только неисправной катушки. В остальных случаях владельцы бензопил обязаны заменить всю систему зажигания целиком.

Процедура проверки

Если понадобилась проверка катушек зажигания, можно обратиться в диагностический центр или выполнить ее самостоятельно. К этой работе надо подготовиться. Рекомендуется предварительно изучить, как прозвонить катушку зажигания мультиметром.

Чтобы быть уверенным в точности показаний, необходимо правильно подготовить прибор перед тем, как проверить модуль зажигания. Сначала нужно подключить чёрный и красный щупы. Первый вставляется в крайнее гнездо с надписью COM, второй — в соседнее.

После этого следует измерить сопротивление, чтобы проверить работоспособность мультиметра. Для этого переключатель прибора нужно установить в режим измерений сопротивления. Затем нужно прикоснуться щупами друг к другу. Если на экране появится ноль, то прибор исправен.

Необходимо замерить сопротивление у первичной и вторичной обмотки. Полученные значения должны соответствовать параметрам, которые указаны в инструкции по эксплуатации. Перед тем, как проверить катушку зажигания на триммере, или любом другом устройстве, нужно изучить техническую документацию. Если не удалось узнать, каким должно быть сопротивление у проверяемой КЗ, можно ориентироваться на параметры аналогичных моделей.

Катушка зажигания, как правило, имеет цилиндрическую форму. На одном ее торце есть центральный контакт и еще два находятся по бокам от него. Проверку детали нужно начать с визуального осмотра. Надо убедиться в отсутствии сколов, трещин и других повреждений. Правила проверки на «Приоре» или другом автомобиле являются аналогичными.

В некоторых случаях на корпусе катушки можно увидеть полосы, которые называют «дорожками пробоя». Они образуются под воздействием электротока.  Изменение цвета материала корпуса также является признаком неисправностей.

Если замечаний к внешнему виду нет, можно начинать проверять катушку мультиметром. Сначала надо протестировать уровень сопротивления между боковыми клеммами на катушке зажигания. Проверка высоковольтных проводов зажигания мультиметром требует выполнения таких действий:

1. Включить мультиметр и перевести ручку выбора режима в состояние, соответствующее измерению сопротивления. При этом устанавливается значение, равное 200 Ом.
2. Чтобы проверить провода, надо прикоснуться щупами к боковым выводам.
3. Проверить сопротивление, высветившееся на дисплее мультиметра. Оно должно соответствовать тому, которое указано в технических документах. Обычно эта величина находится в диапазоне от десятых долей Ома до нескольких единиц.

Так проводится процедура тестирования первичной обмотки. Если значение равно нулю или выходит за верхний предел нормального диапазона значений, то это говорит о неисправности данного узла.

Проверка любого модуля зажигания мультиметром осуществляется в такой последовательности:

1. Подготовить тестер к работе. Его нужно установить в режим проверки сопротивления. Выбрать диапазон, равный 200 кОм.
2. Измеряющие щупы присоединить к центральному контакту (чёрный) и к одному из боковых (красный).
3. Проверить значение, появившееся на дисплее мультиметра. Оно зависит от модели катушки и должно находиться в диапазоне от 9 до 20 кОм.

Величина сопротивления вторичной обмотки должна соответствовать той, которая указана в технической документации.

Нужно также произвести проверку на наличие короткого замыкания с корпусом. Для этого следует проверить сопротивление между каждым контактом и корпусом. Если оно нулевое хотя бы в одном из случаев, значит, деталь неисправна.

Используя вышеописанные инструкции, можно протестировать дроссели в любом механизме. Проверка катушки зажигания бензопилы или другого устройства мультиметром позволит увеличить срок службы двигателя.

Эксплуатационные особенности

При эксплуатации бензопилы Хускварна 142 нужно учитывать ее особенности. Это упрощенная полупрофессиональная модель, не предназначенная для каждодневного длительного использования. Основная сфера применения бензопилы Husqvarna — садово-дачные работы и сфера ЖКХ — подрезка крупных сучьев, валка высохших деревьев и т. п.

Силовая установка — двухтактный карбюраторный двигатель рабочим объемом 40 см 3 и мощностью 2,58 л. с., с воздушным охлаждением. Работает на бензо-масляной смеси в соотношении бензина к маслу как 50:1.

При эксплуатации требуется фирменное масло Husqvarna, но при отсутствии такового, изготовитель разрешает применение любого качественного машинного масла, но в другом соотношении — 33:1.

Бензопила Husqvarna отличается минимумом органов управления — есть только выключатель, рычаг положения воздушной заслонки и комбинированный рычаг управления дросселем. Праймер, т. е. кнопка подсоса топлива, у этой модели отсутствует, что усложняет запуск, но облегчает устранение неисправностей.

Алгоритм снятия и установки

В случаях, когда необходима чистка карбюратора Штиль 180 или его разборка, для начала потребуется снять узел с бензопилы. Делать это необходимо с соблюдением определенного алгоритма действий:

1. Надеть защитный чехол для бензопилы на шину.
2. Снять верхнюю крышку бензопилы.
3. Открутить две гайки крепления воздушного фильтра и карбюратора.
4. Снять корпус воздушного фильтра.
5. Отсоединить провод от рычага управления двигателем.
6. Аккуратно вынуть рычаг из посадочного места в корпусе, одновременно отсоединив от него тягу воздушной заслонки.
7. Потянуть карбюратор на себя и отсоединить подачу топлива, а также тягу дроссельной заслонки.

Устройство и принцип работы системы зажигания бензопилы

Стандартная система зажигания карбюраторного мотора состоит из:

• магнето;
• свечи зажигания;
• электрокабеля, соединяющего их между собой;
• клавиши отключения двигателя.

Схема зажигания бензопилы «Урал»

Магнето представляет собой вид генератора переменного тока, который снабжает электроэнергией свечи зажигания. Он состоит из неподвижной обмотки катушки индуктивности и постоянного магнита, закрепленного на маховике, вращающемся вместе с коленвалом бензинового мотора. Движущееся магнитное поле создает в низковольтной обмотке электродвижущую силу, которая преобразуется трансформатором в напряжение с потенциалом, достаточным для получения искры.

У контактных магнето первый вывод высоковольтной обмотки подключен к свече зажигания, а второй через механический выключатель – на землю. В определенный момент специальный элемент конструкции разводит контакты, что приводит к резкому повышению напряжения в сети и проскоку искры в межэлектродном пространстве свечи.

Схема зажигания бензопилы с бесконтактным магнето основана на работе управляющей катушки, играющей роль регулятора подачи напряжения. В электронный блок входят также диод, конденсатор и тиристор, пропускающий ток с напряжением определенной величины. При его открытии конденсатор интенсивно разряжается, образуя ток в витках первичной обмотки, который индуктируется в высоковольтное напряжение, дающее пробой на свече зажигания, установленной в цилиндре. Электрическая сеть работает в импульсном режиме в такт с поворотом коленчатого вала и поступательным движением цилиндров.
