Заточить ножовку по дереву своими руками

Необходимый инструмент

Наточить ножовку при помощи машины для шлифования или болгарки требует определенных навыков.

Механическим путем наточить ножовку намного безопаснее и проще.

Прежде чем приступать к работе, подготовьте тиски или струбцину, штангенциркуль, молоток и другой необходимый инструмент:

Поперечные пилы точат под углом 60 градусов при помощи трехгранного мелкого напильника.

Продольные с углом менее 60 градусов – используется крупный надфиль или ромбический напильник с мелким абразивом.

Для смешанного типа понадобится надфиль с грубой насечкой или ромбический напильник с мелкой насечкой.

Для этой операции пригодится специальное устройство для заточки – деревянный брусок с вырезанным гнездом для защиты рук от порезов.

Чтобы наточить ножовку используя шлифовальную машину, понадобится отрезной круг по толщине от 1.2 до 1.4 мм, диаметром 115 или 125 мм. УШМ должна иметь регулировку оборотов в диапазоне 5000 – 8000 в минуту. Установка защиты является обязательным условием для использования такого способа. Как правило, используется самодельный щиток из прозрачного пластика.

Технология заточки ножовки по дереву

Правильная заточка ножовки должна сохранить рабочий профиль зубьев.

Он определяется по следующим параметрам:

• шаг и высота; • угол заострения; • радиус закругления.

Угол заточки может быть установлен в диапазоне от 30 до 60 градусов, и зависит от материала.

Так, для мягких пород дерева оптимальным будет показатель 50 градусов.

Важно правильно закрепить полотно в тисках – не стоит сильно зажимать его, так как сталь будет вибрировать под напильником. При помощи верстака и струбцины можно удобно закрепить ножовку

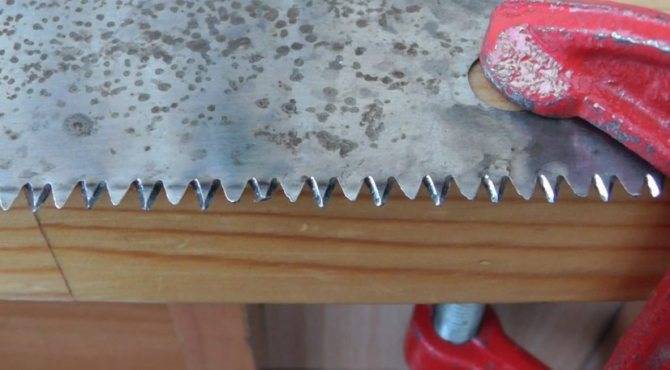

При помощи верстака и струбцины можно удобно закрепить ножовку.

Заточка производится поочередной двусторонней заточкой – сначала проходят один ряд по левым граням всех зубцов.

Потом инструмент переворачивают, и повторяют проход по правой половине резаков.

Односторонним способом для правки ручных пил не пользуются – он применим лишь по отношению к некоторым типам ножей.

Как наточить ножовку своими руками

Как правильно заточить ножовку самому, если возникла необходимость?

Для начала нужно определиться, из какого материала изготовлено рабочее полотно.

Обычную сталь можно подправить самостоятельно, а зубья с победитовыми напайками подлежат обработке только на специализированных промышленных станках.

Некоторые умельцы на свой страх и риск берутся наточить ножовку при помощи болгарки – но это ненадежный и опасный способ.

Для приведения в порядок обычной ручной ножовки по дереву в домашних условиях понадобиться определить форму зубьев, приготовить все необходимое, и обязательно соблюсти технику безопасности.

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.

Особенности использования острой и тупой пилы

Ручная ножовка для распиливания дерева так же, как и другой любой инструмент имеет определенные характеристики. Одним из таких важных параметров для пилы является острота ее зубьев. Если они будут тупыми, тогда дерево невозможно или трудно пилить.

Необходимость в заточке возникает тогда, когда во время распиливания древесины пильщик прикладывает много усилий. Тупой пилой процесс осуществляется примерно в два или даже три раза дольше. Нельзя работать ножовкой, зубья которой сильно притупились, по нескольким причинам:

Существенное уменьшение производительности. Ведь человек тратит много сил, а также времени.
Значительное снижение точности распила. Тупая ножовка не позволит ровно разрезать деревянную заготовку. Ведь полотно с затупленными зубьями будет постоянно уходить в сторону от запланированного направления реза.
Уменьшение уровня безопасности. Ведь пила с не острыми зубьями будет застревать в древесине и при ее резком выдергивании человек может пораниться.

При резком выдергивании застрявшей ножовки можно легко пораниться Источник timoelliott.com Хорошо заточенная ручная ножовка распиливает дерево быстро. Она моментально вгрызается в материал уже при первом движении. При этом пильщику даже не придется прижимать инструмент к пиломатериалу.

О необходимости заточки пилы также свидетельствует появление звенящего и приглушенного звука во время распиливания дерева. Точить инструмент также придется, если у зубьев изменилась форма. Ведь они должны быть в виде треугольников с острыми кромками. Когда концы зубьев закругляются, тогда пилить становится практически невозможно.

Острые и треугольные зубья ножовки Источник onlinetrade.ru

Разведение зубчиков инструмента

Перед тем как наточить ножовку, рекомендуется произвести разводку зубьев. Это необходимо, чтобы рабочая часть инструмента легко передвигалась в теле древесины и не зажималась в пропиле. Это гарантирует большую ширину пропила.

Классификация пил.

Не следует делать излишне большое разведение, так как это станет причиной рваного пропила, а продвигать инструмент придется, прилагая большие усилия.

Величина разводки для инструмента, предназначенного для работы с древесиной, должна в 1,5-2 раза превышать толщину рабочей поверхности пилы, что, как правило, равно 1,5-2 мм. Таким образом, отгибать зубья следует на 0,25-0,5 мм в обе стороны, если предстоит работать с сухим деревом твердых пород; и на 0,5-1 мм, если пилить придется сырую или мягкую древесину.

Для того чтобы развести зубья, полотно инструмента стоит поместить в тиски, зубья при этом должны немного выступать. Пластину необходимо зафиксировать на рабочем столе. Отгибать зубчики нужно поочередно в разные стороны. Не стоит отгибать зуб целиком, это станет причиной его поломки.

Процесс заточки

К ручной заточке зубьев ножовки по дереву предъявляют следующие требования:

для работы необходимо использовать качественные напильники (надфили);
напильники должны применяться только для обработки пилы;
на каждый зуб должно приходиться равное количество проходов вне зависимости от формы зуба;
запрещено менять угол наклона напильника и вращать его в процессе заточки;
напильник необходимо двигать только в одну сторону, от себя;
грань зуба должна быть матовой, при наличии глянца необходимо повторить заточку;
при работе полотно необходимо надежно фиксировать в тисках, при этом зубцы должны немного выступать и располагаться на одинаковой высоте;
рабочее место должно быть хорошо освещено.

Для заточки пилу нужно жёстко зафиксировать, чтобы при воздействии на неё напильником она не вибрировала. Иначе качество работы будет низким.

Фиксируют полотно ножовки вертикально, часто в тисках, в самодельных струбцинах, но если нет ни того ни другого, то можно обойтись и без них.

Предлагаем ознакомиться Вкусный цвет

Метод фиксации без специальных приспособлений — «на краю верстака». Полотно ножовки укладывают так, чтобы с края стола свисали лишь зубья пилы. Однако ручки пилы всегда толще полотна, а потому место рядом с ней не получиться положить плотно к верстаку. Поэтому нужно использовать угол стола, и тогда рукоять пилы не будет мешать.

Фиксация пилы

Если есть струбцина, то зафиксировать можно так.

Фиксация пилы без струбцины

1 В правую руку берётся напильник или надфиль, и, прижимая левой рукой полотно ножовки, приступают к заточке.

2 Точиться зубья пилы через один. Движения напильника при таком способе производят сверзу вниз. Напильник прикладывается к затачиваемому зубу и поступательным движением вниз с усилием перемещают вниз.

3 Напильник нужно держать с наклоном в двух плоскостях. В горизонтальной – это около 30 градусов. В вертикальной – около 60 градусов. Углы наклона индивидуальны для каждой пилы, ведь они могут отличаться как по форме зуба, так и по его размеру.

4 Заточка левой грани зуба.

Заточка левой грани зуба

5 Заточка правой грани зуба.

Заточка правой грани зуба

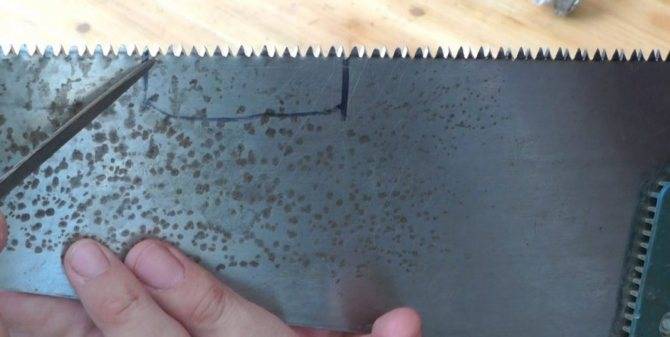

6 Вот, что должно получаться: справа от указки-напильника – обработанные зубья, слева – нет.

Справа от указки-напильника – обработанные зубья, слева – нет

Как узнать, что пора заточить диск

При работе с дисковой пилой, независимо от ее назначения, следует понимать — при длительном использовании будет изнашиваться режущая кромка. Процесс этот будет происходить независимо от того, из чего сделана пила и какие напайки на зубьях имеются.

Индикатором того, что режущую часть пора затачивать будут такие признаки:

При работе потребуется больше усилий для перемещения инструмента — заточенный диск режет материал словно масло, а вот тупому для распила требуется прилагать больше усилий.
Поперечный и продольный срез получается неровный, имеет рваные края — из-за того что пилу необходимо затачивать зубья не режут, а буквально рвут волокна. Из-за этого даже сильная рука не в состоянии ровно удерживать инструмент и вместо ровной линии будет получаться синусоида.
Спил дерева будет иметь ярко выраженный обугленный вид — из-за того что зубья не режут, а рвут волокна, устройство будет обугливать срез.
Опилки получаются мелкими, больше похожими на пыль с оттенком ржаного хлеба — у острого инструмента опилки более крупные с острыми краями.
Во время работы появляется характерный запах костра — во время обугливания волокон появляется дымок, сам диск сильно нагревается.
Даже после кратковременной работы чувствуется, что сильно нагревается электродвигатель, требуется больше времени для его охлаждения.
Визуально можно определить, что зубчики потеряли остроту, а разводка потеряла точность, отдельные элементы имеют разную степень отклонения.

Дисковая пила с твердосплавными напайками разной формы

Ножовки по дереву

Это нужный в хозяйстве инструмент. Ими можно подгонять плинтусы, делать бруски для хозяйственных нужд и т.д. Сейчас продавцы предлагают огромный выбор подобных инструментов, поэтому тяжело подобрать качественные пилы. Рассмотрим, как выбрать ножовку, которая будет долго держать заточку. На это влияют следующие характеристики:

Инструменты для заточки: круглый напильник со специальной державкой; плоский напильник; шаблон для стачивания ограничителя глубины.

Размеры зубьев. Маленькие срезают материал медленно и аккуратно, однако требуют тщательной заточки. Большие зубья позволяют делать срез быстро и грубо, но требуют минимума усилий при затачивании, а сам процесс происходит достаточно быстро.
Форма и материал полотна. Классическая форма зуба – треугольник, однако в последнее время широкое распространение получили каленые зубья трапециевидной формы. Материал для изготовления ножовок с треугольными зубьями – сталь твердостью от 40 до 55-58 баллов по шкале Роквелла. Для пил с трапециевидными элементами полотна – каленая сталь твердостью от 55 баллов по Роквеллу. Если треугольники достаточно просто наточить обычными инструментами, то современные каленые полотна пил заточить в домашних условиях очень сложно (практически невозможно), проще купить новые.
Расстояние между зубьями. Чем больше интервал, тем легче производится заточка. Обычно интервал между зубьями связан с их размерами и формой. Так, у пил с маленькими зубьями интервал меньше, чем у пил с большими.
Разводка. Этим словом называют расстояние отклонения зубца от полотна. Сделано это для того, чтобы в процессе работы отводились стружка и опалки. Это расстояние влияет на скорость и удобство заточки. Иногда для того, чтобы восстановить пилу, помимо заточки делают и новую разводку.

Обычно все описанные параметры указываются изготовителем на упаковке полотна (реже – на рукоятках). Так, ключевым показателем является значение TPI, которое может составлять от 1 до 9. В последнее время появились и большие значения у китайских производителей.

Разновидности зубьев пил: а, б – треугольные простые; в, г – треугольные разреженные и с волчьими зубами; д, е – прямоугольные, обращенные друг к другу гипотенузами и разреженные.

Если пила предназначена для грубой работы, например, для сада, валки деревьев в лесу, то значение TPI будет 3-6, а для ювелирной работы (при внутренней отделке помещений или по мебели) – 5-9.

Некоторые производители, китайские и польские, часто не следят за качеством и наличием заводской заточки, поэтому покупателю подобного товара придется делать это самому, иногда вместе с разводкой.

То, что ножовка должна быть острой, не вызывает ни у кого возражений. Тогда инструмент осуществляет пропил быстрее и с меньшими энергетическими затратами для рабочего.

Использовать тупую пилу в работе очень неудобно, поскольку даже один пропил отнимает много сил и энергии, человек быстро устает и после 2-3 пропилов не в состоянии продолжить работу.

Как заточить ножовку, рассмотрим ниже.

Выравнивание высоты

После того, как была выполнена разводка, ножовку нужно проверить на одинаковость высоты зубьев. Так как усилие к ней могло прикладываться неравномерно, есть шанс появления зубцов с меньшим износом, которые будут выступать над остальными.

Чтобы выявить такие зубья на ножовке, можно воспользоваться простым методом. Для него понадобится плотная бумага или картон по длине режущего полотна. Лист нужно положить на ровную поверхность, например стол, хорошо выровнять, после чего с силой прижать к нему режущую часть полотна. Зубцы, которые выбиваются из общего ряда, сделают более глубокие вмятины на поверхности.

Благодаря этому их можно легко обнаружить и скорректировать до начала заточки. Чтобы убрать лишнюю высоту, применяются различные надфили. Во время выполнения этой работы следует стремиться максимально сохранить форму каждого зуба ножовки.

Зачем и когда точить

Рассматриваемый инструмент в ходе эксплуатации подвергается различным нагрузкам, что приводит к притуплению зубьев. Если пилить пилой, у которой притуплены зубья, то результат будет гораздо менее эффективен, по сравнению с острой. Кроме того, использовать пилу с притупленными зубьями не рекомендуется по следующим причинам:

Снижение производительности инструмента. Будут расходоваться не только силы мастера, но еще и его время.
Снижение точности работ. Ножовкой с тупыми зубьями невозможно ровно пилить древесные материалы, а тем более делать это аккуратно.
Опасность применения инструмента. В ходе работ пилка будет застревать, заклинивать, сходить с косильной лески распила, поэтому такие работы могут быть опасными для мастера.

Острой ножовкой не только легче работать, но и намного безопаснее

Чтобы определить, что пришла пора для заточки полотна ножовки по дереву, следует обратить внимание на такие факторы:

Полотно издает характерный тупой звук. Если мастер часто использует ножовку, то ему не составит труда определить такой звук.
Кончики зубьев скругляются.
Пилка при попытке пилить древесину, отказывается выполнять свою задачу.

Эти факторы говорят о том, что пришла пора затачивать ножовку по дереву своими руками. Но прежде чем браться за напильник, следует определить, подлежат ли данные звенья заточке.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
Зафиксировать полотно под углом 45-50 к рабочей поверхности.
Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

режущий инструмент следует двигать равномерно с одинаковым усилием;
для удаления заусенцев применяют напильники с небольшими насечками;
по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

Выполнить подготовительные работы.
Определить для каких целей применяют пилу.
Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
Зафиксировать полотно под углом 45-50 к рабочей поверхности.
Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Основные правила точения:

режущий инструмент следует двигать равномерно с одинаковым усилием;
для удаления заусенцев применяют напильники с небольшими насечками;
по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

для обработки сухой древесины — от 0,3 до 0,5 мм;
для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

Делаются прорези в качестве меток для определения толщины полотна.
Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
убирают пилу, затем смотрят на равномерность следов прижатия;
при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

Заточка ножовки

Как и любой другой инструмент, ножовка будет хорошо работать, если она будет острая. При условии частой эксплуатации очень скоро возникает вопрос заточки ножовки по дереву.

Ручная ножовка по дереву со временем становится не такой острой, зубцы стачиваются, становясь более круглыми сбоку и спереди кромки. Поэтому работать пилой становится труднее. Для восстановления прежней остроты зубьев, стоит их заточить. Учтите, что до и после заточки зубцы должны иметь первоначальную высоту и шаг углов.

Также стоит учесть тот факт, что не каждую ножовку можно заточить. К примеру, инструмент, который имеет небольшие зубья затачивать не стоит. Помимо этого зубцы из каленой стали не затачиваются. Крупная ножовка дереву лучше всего поддается заточке.

Перед началом заточки, стоит развести зубья. Для обеспечения свободного движения по заготовке, а также для того чтобы избежать зажимания инструмента, зубья нужно разводить плавно, по мере их углубления.

Разводка зубцов должна быть отогнута в разные стороны на конкретное расстояние. После этого, ширина пропила увеличится, и будет иметь большую ширину в сравнении с толщиной полотна зубцов. По сторонам получаются зазоры. По окончанию разводки, ножовка будет легко двигать «вперед-назад», а полотно не будет касаться поверхности пропила, вследствие этого мастер будет свободно снимать дерево с каждым слоем.

Во время выполнения разводки, стоит учесть и тот факт, что при увеличении ширины развода зубьев, будет расширяться пропил. Следовательно, вы избежите заклинивания ножовки. Однако это совсем не значит, что при чрезмерной разводке зубцов (увеличении ширины) получится широкий пропил, напротив, зубцы будут рвать древесину и работать станет тяжелее. Оптимальная ширина разводки зубцов в полтора-два раза больше, чем толщина полотна ножовки. По этой причине, для распила сырой древесины, зубья стоит отвести в стороны на 0,5 – 1 мм, а сухой древесины – меньше, чем на 0,5 мм.

Отогнуть зубья помогут специальный инструмент – разводка. Это небольшая металлическая или деревянная пластина, имеющая небольшую щель, ширина которой больше, чем толщина ножовки. Зачастую разводка оснащена регулировочным винтом, при помощи которого можно добиться ровного шага отгиба зубцов.

Порядок выполнения разводки:

зажать пилу в тиски таким образом, чтобы лишь одни зубчики выглядывали наружу
закрепить тиски на удобной ровной поверхности, к примеру, на столе
отогнуть зубцы при помощи разводного устройства в противоположную сторону
не отгибайте зубья полностью, иначе они сломаются
в конце разводки, нужно проверить, чтобы зубья находились на одинаковом расстоянии и не выглядывали наружу.

Заточку инструмента можно назвать настоящим искусством, по этой причине стоит соблюдать определенные правила:

надежно фиксировать ножовку. Полотно нужно закрепить в тисках или ином деревянном устройстве, которое установлено в хорошо освещенном месте и на устойчивой поверхности. На коленях, стуле или на кирпиче качественной заточки не получится
применяйте высококачественные инструменты. Не экономьте, покупая дешевые инструменты. Стоит обязательно приобрести качественный напильник
для длительной службы ножовки, ее нужно очищать при помощи металлической щетки и натирать древесным углем. Это нужно, чтобы ножовка не забивалась и не тупилась
ручку ножовки нужно держать в правой руке, а конец поддерживать левой, направляя напильник на зубья. Нажимать на зубья необходимо плавно, направляя напильник в одну сторону. Когда возвращаете напильник старайтесь не касаться зубьев
нужно постараться снимать метал с грани зубцов равномерно. Для удобства можно посчитать число движений, для каждого зубца оно должно быть одинаковым
избавиться от заусениц с зубцов поможет напильник, который имеет бархатную насечку. С боковых граней ножовки насечки нужно снимать при помощи оселка.

По окончанию заточки стоит обязательно проверить качество заточки и остроту зубцов. Хорошо наточенная кромка не блестит.
