Замена веревки на бензопиле carver

Регулировка карбюратора бензопилы Патриот 3816 своими руками

Правильная регулировка карбюратора обеспечивает экономный расход горючего топлива и максимальные тяговые характеристики бензопилы Патриот. Если отрегулировать неправильно, то это обязательно отразится на ее работе.

Перед началом регулировки необходимо провести полный осмотр бензопилы, если есть, устранить дефекты (подсос воздуха, подтеки воздуха и др.).

Обычно на корпусе карбюратора (дублируются на корпусе бензопилы) имеются обозначения:

1. L – винт предназначен для регулировки низких оборотов двигателя.
2. H – винт предназначен для регулировки высоких оборотов.
3. T – винт предназначен для регулировки холостого хода.

Когда двигатель заглушен, необходимо полностью закрутить винты L и H на карбюраторе до упора. Затем выкрутить на 1,5 оборота каждый. Винт T на этом этапе трогать не надо. После этого бензопилу нужно попробовать завести. Если все сделано правильно, то она заведется сразу. Прогреваем двигатель на протяжении 7 – 10 минут.

Настройка режима работы на холостых оборотах. Перед регулировкой карбюратора необходимо определить такое положение винта L, при котором обороты двигателя будут максимальными. Для этого его нужно медленно прокручивать то в одну, то в другую сторону. Когда положение будет найдено, необходимо повернуть винт против часовой стрелки на 1/4 оборота.

Если вдруг при регулировке она начала движение, винтом T крутим против часовой стрелки до тех пор, пока цепь не остановиться. После этого докручиваем винт еще на 1/4 оборота в ту же сторону.

Следующим этапом проверяем бензопилу Патриот на всех режимах работы двигателя. Пробуем запустить остывшую бензопилу и оцениваем работу на холостом ходу. Обороты должны быть равными, не плавающими. Затем пробуем распилить бревна, ручкой газа ускоряя двигатель.

Если же в работе двигателя присутствуют перебои, и отсутствует нормальное ускорение, необходимо снова прокрутить винт L на 1/8 оборота против часовой стрелки и повторить вышеописанные манипуляции с винтом T. Повторять нужно до тех пор, пока не добьетесь правильной работы двигателя.

Для того чтобы проверить качество смеси, разгоняем бензопилу до максимальных оборотов. В процессе регулировки нельзя допускать долгой работы в таком режиме, делайте паузы. Следите за выхлопом и звуком работы. Когда из глушителя идет много сизого дыма и звук у мотора очень громкий – значит смесь слишком богатая. Поворачиваем винт H на 1/4 оборота против часовой стрелки и наблюдаем за работой двигателя.

Проверяем бензопилу на максимальных оборотах, она должна хорошо пилить, без провалов и перебоев в работе

Симптомы бедной смеси: перегрев двигателя бензопилы, перебои в зажигании, характерный треск в выхлопе, самопроизвольные повышения оборотов двигателя. В данной ситуации необходимо повернуть винт H примерно на 1/4 оборота против часовой стрелки.

Все вышеперечисленные регулировки проводятся до тех пор, пока не будут соблюдены главные условия: цепь при холостых оборотах неподвижна, звук двигателя ровный, нажатие на рычаг газа приводит к быстрому ускорению без провалов и прихватов. Для более точной настройки карбюратора бензопилы Патриот 3816 можно подключить электронный тахометр.

Какой карбюратор стоит на Патриоте 3816, его устройство

На бензопиле Патриот 3816 установлен типовой карбюратор, аналог китайской «цыганки». Состоит он из легкого алюминиевого корпуса, в котором присутствуют:

1. Дроссельная заслонка. Благодаря ей меняется соотношение воздуха в топливной смеси (обеднение или обогащение);
2. Топливная игла или смеситель. Через него топливо поступает в поплавковую камеру.
3. Диффузор. Узкий участок камеры. Проходя через него поток воздуха значительно ускоряется.
4. Поплавковая камера. В ней дозируется смесь и поддерживается на определенном уровне.
5. Главный топливный жиклер. По нему горючее попадает из поплавковой камеры в диффузор.

Это основные узлы карбюратора бензопилы Патриот 3816. Помимо них есть еще много вспомогательного мелкого оборудования.

Видео регулировки карбюратора

В качестве примера предлагаем посмотреть видео, автор которого показывает методику диагностики неисправности и процесс настройки на примере неизвестной бензопилы. В принципе карбюратор бензопил Патриот 3816 внешне и конструктивно похож на тот, что в видео, поэтому принципиальных отличий нет.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

Замена шнура

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика. После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

Ремонт пружины

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

Как поставить пружину на стартер бензопилы?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Бензопила является незаменимым инструментом не только для дачника, но и при проведении строительных работ. Если необходимо запастись дровами на зиму, то ехать в лес без бензопилы вовсе не имеет смысла. При правильной эксплуатации инструмента он может прослужить долгое время, но в любом случае, рано или поздно будут возникать различные виды неисправностей. Одной из таковых неисправностей является поломка стартера, в результате чего затрудняется пуск двигателя. В этой ситуации целесообразно выполнить ремонт стартера бензопилы своими руками. Как это сделать, узнаем в материале.

Диагностика бензопилы Партнер 350

Правильное определение неисправности, это уже более половины ремонта. При неисправностях, связанных с тем, что пила не запускается, суть диагностики заключается в проверке искры и наличия топлива в цилиндре, т. к. в бензопиле либо нечему гореть, либо нечему поджигать.

Проверка искры

Для проверки искры необходимо выкрутить свечу, установить её в колпачок высоковольтного провода и приложить к цилиндру (на свече должна быть масса). Далее, несколько раз потянуть стартер, при этом внимательно смотреть на свечу. Искры не будет, если в бензопиле Партнер 350 такие неисправности, как:

• дефектная свеча (устраняется только заменой на заведомо исправную);
• обрыв проводов в системе;
• неисправность кнопки управления зажиганием;
• дефектная катушка зажигания;
• отсутствие зазора между катушкой и маховиком;
• обрыв шпонки между коленчатым валом и маховиком.

Проверка топлива

Первый признак того, что в цилиндр не поступает топливо, это сухая свеча зажигания. Обнаружив сухую свечу, следующее что необходимо сделать для более точного определения неисправности, это попробовать запустить бензопилу Партнер 350 залив в цилиндр, через свечное отверстие, не более 5 мл бензина. Если бензопила после этого не запускается, то вероятнее всего, в ней нет компрессии либо её недостаточно для осуществления запуска двигателя. Причины:

• износ ЦПГ;
• тепловые задиры цилиндра или поршня;
• задиры по причине попадания в ЦПГ инородного тела.

Если после того как под свечу залили бензин, пила завелась, то проблема в карбюраторе или топливной магистрали Партнера 350. Нужно проводить полную диагностику топливной системы.

Проблемы с подачей топлива

Когда осмотр не дал результатов, можно приступать к диагностике системы подачи топлива. Причиной неполадки системы может стать:

• загрязненный топливный фильтр;
• купирование отверстия в крышке бака;
• подача небольшого количества топлива.

Здесь, прежде всего, нужно отсоединить топливный шланг и проверить, не вытекает ли из него топливо. При условии, что топливо течет нормальной струей, то все хорошо.

Если струя слабая или вовсе отсутствует, то нужно иголкой прочистить отверстие крышки. Чтобы очистить фильтр, необходимо слить топливо. С помощью крючка фильтр вместе с всасывающим шлангом достается через заливное отверстие.

Фильтр нужно тщательно прочистить или заменить новым китайским аналогом, который имеет невысокую стоимость. Очистка топливного фильтра должна проводиться раз на 3 месяца. При частом использовании инструмента периодичность очистки возрастает.

Немаловажным элементом системы является и воздушный фильтр. Его рекомендуется периодически очищать

Извлекать фильтр нужно очень осторожно, иначе в карбюратор может попасть грязь

№7. Проблемы со смазкой цепи

Для нормальной работы цепь должна быть постоянно в смазке, чтобы снизить трение между шиной и звеньями, а также не допустить преждевременного износа звеньев.

• Если на бензопиле не смазывается цепь, значит проблема с масляным насосом – масло не подается из-за засорения канала. Отсутствие смазки – причина, почему растягивается цепь или почему рвется цепь. Прочистите каналы, туда постоянно попадают мельчайшие частички стружки и забивают их. Также может оборвать масляный шланг. Если нужна регулировка масляного насоса бензопилы или его ремонт, лучше обращаться в сервис.
• Брызгает масло с цепи. Неправильно подобранная смазка – она слишком жидкая, поэтому не столько смазывает звенья, сколько брызгает на древесину. Заменит смазку на более густую.

Замена сцепления на бензопиле

Цепные бензопилы, в силу разных причин, время от времени нуждаются в ремонте. Конечно, можно обратиться в сервисную мастерскую или к опытному механику. Однако многие неполадки возможно устранить в домашних условиях, обладая лишь минимальным набором навыков и инструментов.

Отвечая на вопрос как снять сцепление с бензопилы, заметим, что это не является сложной операцией, если в точности придерживаться технологии разборки. Владельцы инструмента могут столкнуться с определенными трудностями, если бензопила давно эксплуатируется, и детали сцепления прикипели друг к другу. Однако и в этом случае разборку можно произвести своими руками.

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

1. Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
2. Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
3. Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

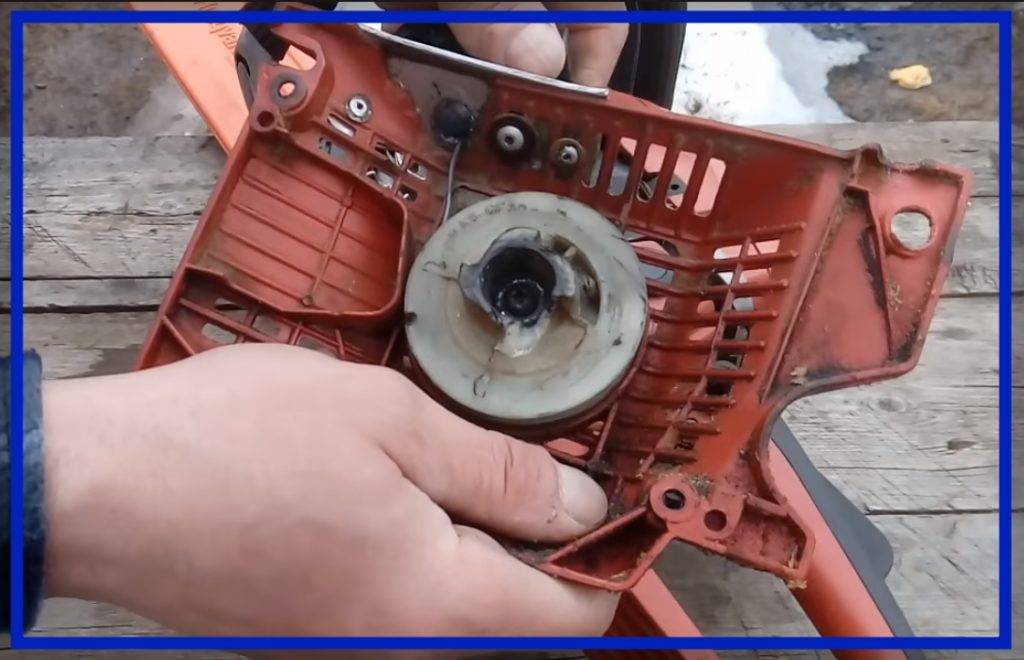

Устройство стартера бензопилы

Стартеры у большинства бензопил имеют одну и ту же конструкцию. Именно из-за этого некоторые магазины предлагают заказчикам универсальные пусковые механизмы, которые подойдут для монтажа на модели от компаний Stihl, Husqvarna, Partner. Тем не менее, некоторые отличия от большинства имеют стартеры отечественных бензопил Урал или Лесник.

В стандартной комплектации стартер бензопилы состоит из ряда деталей.

В их число входит:

• катушка;
• тросик;
• каркас, к которому присоединена возвратная пружина;
• ручка.

Поверх всех элементов стартера устанавливается защитная крышка. Изначальный принцип работы большинства пусковых механизмов также практически одинаков. В специальном пазу корпуса бензопилы расположена ручка, которая удерживает тросик. При резком поднятии ручки последний понимается. В этот момент срабатывает храповик, который через барабан передает усилие другому барабану со шлицами, расположенному на валу двигателя.

При росте объема цилиндра ДВС одновременно повышается количество потребляемой топливной смеси, которая требуется для ее будущего воспламенения. Соответственно, оператору мощной пилы требуется совершить больше рывков, чем владельцу бытового инструмента с малой мощностью. Для повышения скорости, с которой барабан возвращается в свое исходное положение, производители мощных бензопил используют упругие возвратные пружины.

Финишные работы

В ряде моделей элементы управления двигателем, блокировки запуска и системой аварийной остановки выведены на рукоятки, к месту захвата руки оператора. Собрать ручку бензопилы рекомендуется после предварительной зачистки контактов всех электрических и механических коммуникаций.

Самостоятельная сборка бензопилы — это часть ремонтных работ, требующая особого внимания. Успеху конечного результата способствует правильная последовательность операций, достаточно высокое качество деталей, прокладок и других расходных материалов.

Разборка бензопилы – важный процесс, позволяющий провести её полную очистку от пыли и грязи, выполнить ремонт отдельных её узлов и механизмов, расконсервировать данный электроинструмент после зимовки и т.д.

Полная разборка и сборка потребуют от вас знаний, умений, а главное, внимания к мелочам и деталям, поскольку после того, как вы бензопилу разобрали, её необходимо собрать так, чтобы не оказалось никаких лишних винтиков и болтов.

И если у вас нет опыта в разборке этого электроинструмента, мы настоятельно рекомендуем вам сначала посмотреть несколько обучающих видео по этому вопросу. Благо сейчас на YouTube достаточное количество подобных видеороликов, посвященные всем популярным маркам бензопил.

№6. Бензопила пилит в бок

При распиле можно заметить, что получается неровный срез. Почему бензопила пилит криво? Причин несколько:

• Неправильная заточка цепи. Зубья заточены под неправильным углом или только в одну сторону. Необходима правильная заточка.
• Неправильно подобранная цепь. При очень высоких оборотах разница даже в 0.2-0.3 мм между шириной паза или шириной посадки будет видна, почему бензопила и пилит в бок. Необходимо установить соответствующую цепь.
• Неравномерный износ шины. Со временем шина изнашивается с одной стороны и тогда цепь уводит в сторону. Регулярно переворачивайте шину, чтобы износ был равномерным с обеих сторон. Если износ слишком большой, замените шину.

Советы от профессионалов

Для точной ориентации отверстий в корпусе и канала фиксации веревки, возможно, потребуется сделать 2-3 оборота.

Советы по ремонту стартера бензопилы

С целью исключения выскальзывания шнура из шкива необходимо завязать узел, по диаметру превышающий отверстие в корпусе. При отсутствии износа (повреждений) пружины, ее устанавливают первой при сборке стартера бензопилы. Поверх нее монтируется шкив и зажим стартера, не допускающий перекос механизма во время вращения.

Как оказывается, ремонт стартера бензопилы своими руками не требуется особых навыков и инструмента. Однако к восстановлению механизма пуска необходимо подходить ответственно и время от времени производить профилактические осмотры.

Регулировка карбюратора бензопилы вдали от сервисной мастерской

Инструкция, как настроить бензопилу – есть в технической документации к вашему инструменту. Тем не менее, мы рассмотрим типовые операции по улучшению работоспособности инструмента.

Органы регулировки карбюратора расположены в доступном месте. Чтобы до них добраться, нет необходимости снимать крышку корпуса. В разных моделях отверстия для регулировки могут быть расположены иначе, на иллюстрации показана типовая комбинация.

Порядок настройки следующий

Винт «T» предназначен для настройки двигателя в холостом режиме. На разных моделях он может обозначаться как «LA» или «S». Параметр выставляют, вращая винт в левую сторону до состояния устойчивой работы на минимальных оборотах. Если двигатель глохнет – необходимо немного довернуть винт в правую сторону. Рабочий вал при работе на холостых оборотах не должен вращаться.

Если при регулировке цепь сдвинулась с места – открутите винт на четверть оборота назад. Чем точнее вы поймаете момент, когда до начала движения цепи остается совсем немного оборотов, тем экономичнее будет расход топлива.

Винт «L» устанавливает степень ускорения бензопилы при нажатии на акселератор. Когда вы открываете дроссельную заслонку, обороты должны плавно возрасти до максимального значения. Если бензопила глохнет при нагрузке – это верный признак неправильной установки регулятора ускорения. Необходимо немного отвернуть винт против часовой стрелки, добиваясь плавного уверенного ускорения при открытии акселератора.

Винт «H» ограничивает величину оборотов рабочего вала. Если не зафиксировать это значение – произойдет сбой в опережении зажигания, и бензопила станет работать рывками, или как говорят лесорубы – «вразнос». Такой режим может привести к травме.

В моделях с упрощенной конструкцией карбюратора, регулировка ускорения и максимальных оборотов может отсутствовать. В этом случае все режимы работы двигателя внутреннего сгорания устанавливаются винтом холостого хода.

Признаки правильной регулировки

1. На холостых оборотах рабочая цепь остается неподвижной. При добавлении «газа» сразу приходит в движение;
2. При открытии акселератора, двигатель бензопилы моментально ускоряется. Процесс ускорения происходит равномерно, быстро достигая максимума;
3. При достижении предельных оборотов пила работает ровно, без рывков. Звук двигателя равномерный, без детонаций;
4. Выхлоп чистый, немного сизоватого цвета. При изменении оборотов растет только интенсивность выхлопа, цвет не меняется.

Порядок настройки карбюратора бензопилы Partner смотрите в этом видео.

Если вам удалось отрегулировать карбюратор, не разбирая корпус бензопилы, и симптомы неисправностей пропали – продолжайте работать дальше. Если нет – придется снять верхнюю крышку инструмента и демонтировать карбюратор.

Внутри крышки находится воздушный фильтр. Как правило, это кусок поролона или подобного ему материала. Старайтесь не засорить и не намочить фильтр. После чего аккуратно отсоедините топливопровод и тросик акселератора от карбюратора.

На иллюстрации они показаны стрелками.

Следите за тем, чтобы топливо не попало внутрь корпуса. Постарайтесь уловить остатки бензина из шланга с помощью чистой хлопковой ветоши. Затем необходимо извлечь карбюратор из корпуса, и уложить на чистую поверхность для разборки и промывки.

Постарайтесь запомнить (а лучше измерить и зафиксировать на бумаге) положение установочных винтов. В противном случае, регулировка карбюратора бензопилы после сборки, будет затруднена из-за рассогласования всех установок.

После окончания работ проверьте, не осталось ли на сборочном столе «лишних» деталей, и не оставлен ли внутри корпуса инструмент.

Остались вопросы, смотрите видео: как отрегулировать карбюратор бензопилы Штиль.

Особенности запуска китайских бензопил на примере бензопилы Hunter. Подробный рассказ и демонстрация ремонта карбюратора, а так же его регулировка.

Карбюратор бензопилы – это часть двигателя, предназначением которой является смешивание в определенных пропорциях горючего и кислорода с последующей подачей полученной смеси в двигатель.

Cодержание

В результате нарушения работы этой детали бензопила значительно потеряет производительность и даже может полностью выйти из строя. Если обнаружена хоть малейшая погрешность в работе мотора, то скорее всего нужно отрегулировать карбюратор бензопилы.

Также большое значение имеет обкатка нового инструмента. Несоблюдение условий обкатки может снизить рабочий ресурс устройства, а в некоторых случаях, привести к заклиниванию двигателя.

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

• Проблема усложняется высокой стоимостью запасных частей.
• Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Когда нужна замена муфты

Снятие и замена сцепления бензопилы выполняется в случае обнаружения неисправности механизма. К таковым неисправностям относятся:

1. Повреждение пружины. В зависимости от модели инструмента, пружина может быть представлена двух типов — витковая (ленточная или одиночная) или стальная пластина. Пружина повреждается путем растяжения, разъединения или механического дефекта. Чтобы определить причину неисправности всего механизма, понадобится снять защитный кожух и барабан
2. Повреждение и выработка барабана. Поломка этой детали связана зачастую с откалыванием кусочков. При такой неисправности понадобится заменить барабан. На барабане также изнашивается внутренняя часть, поэтому деталь также нуждается в замене. Если барабан синего цвета, то это говорит о том, что он был перегрет, и не подлежит дальнейшему использованию
3. Выработка механизма. Связана, прежде всего, с растяжением пружины, которую можно заменить. Изнашивается также резьбовое соединение. При такой поломке понадобится заменить всю муфту
4. Износ звездочки. В зависимости от типа звездочки (разборная или неразборная) выполняется ее замена вместе с барабаном и при необходимости муфтой

Срок службы механизма сцепления зависит не только от качества комплектующих, но еще и от правильности эксплуатации инструмента

Чтобы продлить срок службы сцепления бензопилы, необходимо обратить внимание на признаки, снижающие ресурс. К таковым признакам относятся:

• Частое заедание или закусывание цепи в древесине. При таких ситуациях всю нагрузку на себя берет муфта, оберегая тем самым двигатель от заклинивания
• Запрещено увеличивать обороты, когда включен ручной тормоз, что также приводит к износу механизма за счет перегрева
• Использование некачественного масла, неправильный выбор шины, цепи и т.п. Все это также влияет на сцепление, увеличивая нагрузку, и тем самым снижая эксплуатационный ресурс

Определить неисправность устройства достаточно просто. Для этого необходимо распилить заготовку. Если в процессе пиления происходит снижение скорости вращения цепи или ее остановка при увеличении нагрузки, значит пора произвести проверку сцепления. Как снять и заменить сцепление на бензопиле, подробно рассмотрим в следующем разделе.

Это интересно! Проверить пригодность сжимающей пружины можно путем подключения тахометра к инструменту. На холостом ходу необходимо накрутить количество 2500-2700 оборотов в минуту по тахометру. При таком значении цепь на бензопиле не должна вращаться. Если наблюдается другая картина, то это говорит о снижении сжимающих свойств пружины. Ее рекомендуется заменить. Исходя из этого надо отметить, что сцепление бензопилы находится в тесной взаимосвязи с карбюратором. Если не получается отрегулировать холостой ход на бензопиле при помощи настройки карбюратора, значит нужно проверить исправность муфты.

https://youtube.com/watch?v=CG4BaVNtRKE%3F

Что такое стартер на бензопиле

Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.

Схема устройства стартера бензопилы

Стартер на бензопиле состоит из ряда следующих основных частей:

1. Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
2. Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
3. Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
4. Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.

Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.

Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:

• барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
• когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
• когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.

Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.

Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.

Конструкция сцепления агрегата

Сцепление срабатывает в автоматическом режиме, в зависимости от количества оборотов двигателя.

На агрегатах устанавливается сцепление центробежного типа, которое срабатывает в автоматическом режиме, в зависимости от количества оборотов двигателя.

При работе двигателя агрегата на холостых или малых оборотах, элементы корзины сцепления, имеющие фрикционные накладки, обладают определенным уровнем свободы в радиальном направлении. Наличие свободы перемещения приводит к тому, что под действием пружин элементы притягиваются к центру вала вращения и не осуществляют передачи вращательного движения на барабан звездочки. При повышении оборотов двигателя аппарата центробежная сила превышает усилие пружин, что приводит к смещению элементов с фрикционными накладками. Эти элементы под действием центробежной силы прижимаются к внутренним стенкам барабана. За счет такого контакта происходит передача вращательного движения на барабан и звездочку, которая приводит в движение пильную цепь инструмента. Звездочка бензопилы может располагаться либо снаружи инструмента, либо под специальной крышкой, которая предохраняет механизм от повреждения, а оператора устройства от получения травм.

Основное достоинство такого типа сцепления заключается в том, что при возникновении заклинивания пильной цепи происходит проскальзывание элементов имеющих фрикционные накладки, что предохраняет двигатель внутреннего сгорания от серьезных поломок.

№10. Не срабатывает тормоз цепи

Все бензопилы оснащаются основным и инерционным (аварийным) тормозом. Последний включается только тогда, когда происходит обратный удар. Основной тормоз предназначается для остановки цепи при работающих оборотах двигателя. Почему зажимает цепь на бензопиле и она не останавливается? Варианта два:

• Тормозная лента сильно изношена и не обеспечивает достаточный останавливающий эффект. Необходимо заменить тормозную ленту.
• Загрязнение ленты. При работе в подкрышечное пространство может забиваться мусор: стружка, опилки, грязь и т.д. Мусор блокирует работу тормозного механизма, поэтому если тормоз не срабатывает, необходимо прочистить тормозной механизм.

Опубликовано 24 Мая 2018

карбюратор? Причина одна, образование вакуума в бачке. Решение проблемы, вытянуть белую заглушку, очистить, продуть, это даст проходу воздуха в бачёк.Назад не удалось воткнуть, пришлось отсоединять бачок от корпуса, так проще.Уважаемый гость моего канала.Поспеши к Богу с верой и покаянием.Иисус желает тебя спасти,ни медли..

Спасибо за видео. А что случилось с лопастями охлаждения.

А где эта штука находится в Штиль-250?

спасибо тебе добрый человек! все коротко и по делу!

А где эта штука находится в husqvarna 254

спасибо реально помог

почему бензопила заводится и сразу глохнет. што может быть. подскажите пожалуста

Огромная-преогромная благодарность тебе О,ЧЕЛОВЕК! Мой Гудлак мне просто мозг сожрал. Инвалид от рождения. Всем мастерам города носил. Попеременяли все что можно — фильтры, карбюратор, зажигание, свечи, бронепровода. Карб раз 8 промывали-продували. От постоянных дерганий на стартере два раза пружину менял и пару раз веревку перезачаливал. Результата — ноль. Обороты не держит, работает неустойчиво, под нагрузкой глохнет. Карбюратор настроить невозможно. Вертикально еще можно немного поработать а только на бок ложишь — кирдык, глохнет, бензин кончается. В общем толком я ней и не работал, на холостых торохтит, под нагрузкой глохнет. И тут я при откручивании бака слышу что во время откручивания крышки создается разрежение. Сделал пару резов — открутил, впустил воздух, сделал пару резов — гемор еще тот. Мастерам перестал доверять, напрасная трата времени и денег, решил разбираться сам. Посмотрел я ТВОЕ видео и давай искать этот самый САПУН. Это просто трэш — найти нашел, но у меня он конструкционно немного по другому расположен — у тебя он в бак воткнут а у меня одевается на литый пластиковый штуцер и воздух по длинному сверлению попадает в бак. Снял я его сапун, помял покрутил,подул. Одел, собрал пилу — нету результата! Пришлось разобрать пилу ПОЛНОСТЬЮ, отделить бак, чтобы хорошо продиагностировать и, О ЧУДО! В штуцере обнаружил заводской литьевой дефект — висит пленочка из облоя пластмассы, такая себе «целочка» и работает как клапан закрывающийся при разрежении в бачке. Сапун открывается — «целочка» закрывается. Взял гвоздь, проковырял пленочку, собрал пилу. Работает. УРА. Как же она мне мозг выжрала за три года. Спасибо тебе мил человек! Спасибо-преспасибо. Да пребудет с тобой ГОСПОДЬ!

№1. Бензопила не запускается

При возникновении трудностей с запуском бензопилы, многие сразу же грешат на карбюратор. На самом деле вариантов несколько и причиной неисправности может быть любая:

1. Забиты воздушный и/или топливный фильтры. Проблема решается чисткой фильтров.
2. Отсутствие топлива в баке. Да, бывает и такая причина – некоторые владельцы забывают о такой малозначительной детали, как заправка бензопилы и думают, что пары литров бензина хватит на полгода. Кроме этого, топливо в баке не должно храниться более 14 дней, т.к. бензин испаряется и теряется октановое число.
3. Проверьте патрубок от топливного бака в карбюратор – он мог забиться или оборваться, поэтому бензин не поступает в бак.
4. Нет искры на свече зажигания. Почему нет искры – причин может быть много: нет контакта, нужно менять свечу или ее залило. Почему заливает свечу на бензопиле – это уже другой вопрос. Но если это произошло, требуется просушить и заново установить, после чего проверить наличие искры. Если на свече имеется сильный нагар, рекомендуется ее заменить.
5. Проверьте глушитель на наличие нагара. Если есть нагар – тщательно прочистите глушитель, но все же рекомендуется отнести бензопилу в сервисный центр, чтобы там проверили цилиндр и поршень, т.к. нагар – верный признак неправильной работы именно элементов цилиндро-поршневой группы.
6. Забился карбюратор. Как правильно отрегулировать бензопилу, чтобы карбюратор работал хорошо, рассматривалось в отдельной статье.

Если ни один из вышеперечисленных способов не помог, значит, причина серьезнее – поломка одного из узлов шатунно-поршневой группы. В этом случае рекомендуется отнести бензопилу в сервисный центр.
