Замена аккумуляторов в шуруповерте 18 в

Особенности, преимущества и недостатки литиевых аккумуляторов для шуруповерта

Если ручной электроинструмент с питанием от бытовой электросети привязан к розетке проводом, ограничивая движения человека, держащего прибор в руках, то аккумуляторные собратья агрегатов «на привязи» обеспечивают куда большую свободу действий в работе

Наличие аккумулятора весьма важно, когда речь идет об использовании шуруповертов

В зависимости от типа применяемой аккумуляторной батареи, их можно условно разделить на две группы – с аккумуляторами никелевыми и литиевыми, причем особенности последних делают этот электроинструмент наиболее интересным для пользователя.

Спаивать элементы питания

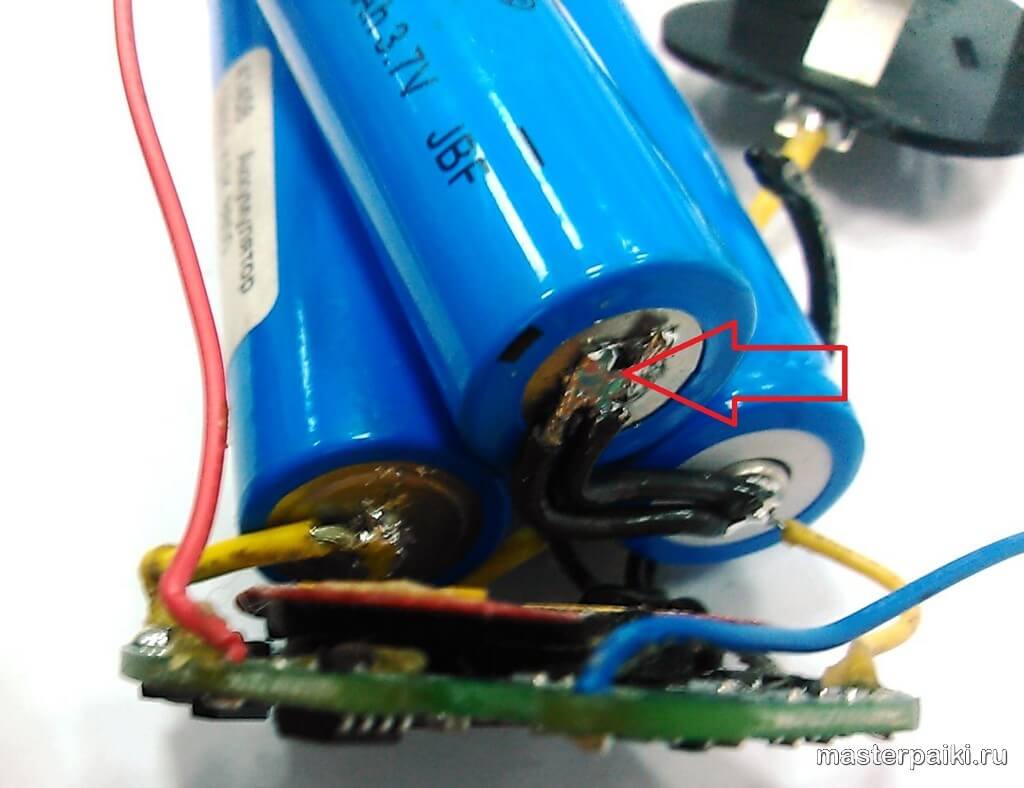

можно по-разному, например толстыми проводами. Я решил припаять оторванную металлическую ленту, снятую со старых банок. Сначала залудил ленты в местах будущих контактов с двух сторон. Потом хорошо прогретым паяльником с каплей припоя залудил контакты батарей. Но так, чтобы они сильно не нагревались – давал им остыть. Потом прижал ленту к контактам банок и припаял ленту опять же без сильного перегрева .

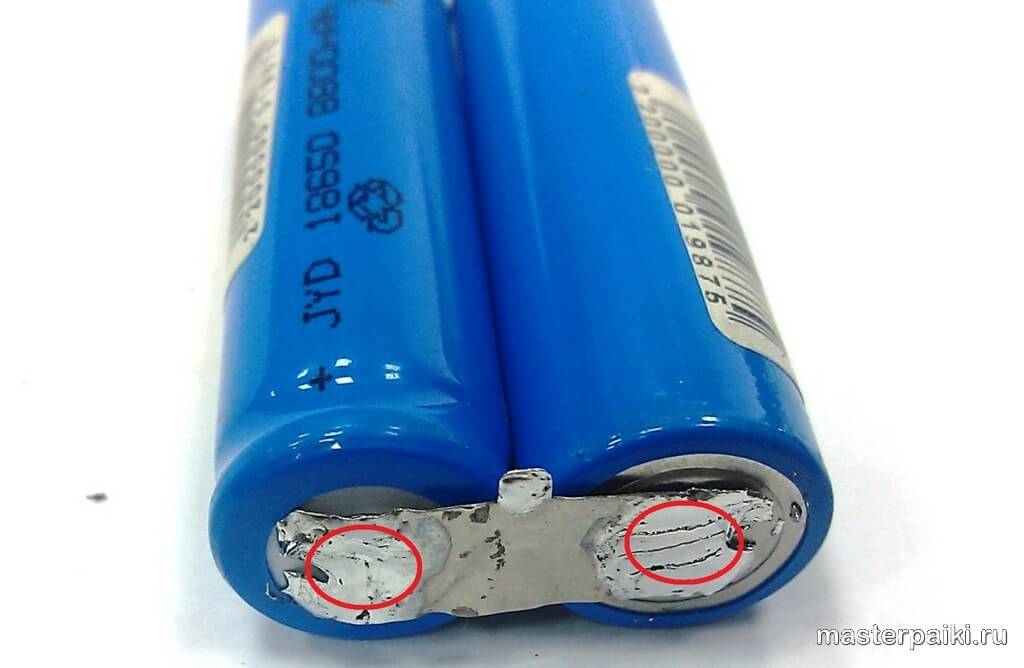

Сложнее всего паяются минусовые выводы, но с дело идет очень быстро. Правда флюс потом лучше все-таки отмыть для чистоты внутренностей аккумуляторной батареи.

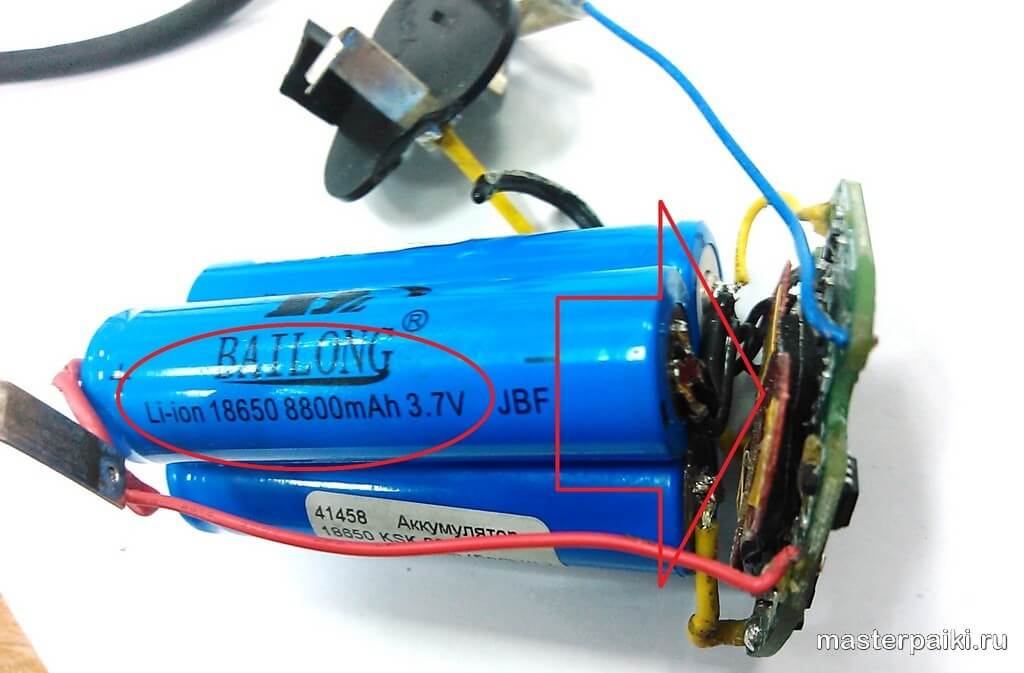

Теперь самое главное. Какие элементы питания использовались когда делал ремонт аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР спросите Вы? Что ж скрывать не буду. Это были самые китайские из дешевых банок, которые хозяин прибора честно купил в магазине.  фирмы Bailong с фиктивной емкостью 8800 мАч. Это конечно смех и дай Бог, чтобы в них было 2200 мАч. Судя по тому, как долго работал шуруповерт после ремонта на полной зарядке. Я бы эту цифру уменьшил еще в два раза. Но тем не менее – шуруповерт экстренно починили и он радует хозяина.

При сборке не забываем вернуть на место картонную прокладку между банками и платой. Это чтобы свежая пайка не замкнула ничего на плате.

Проверяем элементы в разобранном аккумуляторе

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы. Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта

Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев. Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом. Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок. Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность. Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Разборка аккумулятора

Перед разборкой аккумулятор надо зарядить, насколько это будет возможным. Это нужно для последующей диагностики. Если это сделать не получится, надо будет заряжать элементы по отдельности. Для этого понадобится регулируемый источник питания.

Дальше надо разобрать корпус блока батареи. Процесс зависит от конструкции – где то надо будет открутить винты, где-то отжать защелки. Если корпус соединен клеем, процесс будет более трудоемкий, но результат все равно достижим.

Разборка корпуса АКБ.

В итоге надо будет вынуть последовательно соединенные элементы АКБ. Разъединять их без необходимости не надо.

Извлеченные ячейки.

Переделка аккумулятора шуруповёрта на литиевые элементы

Многие владельцы шуруповёртов хотят переделать аккумуляторы от них на литиевые аккумуляторные элементы. На эту тему написано много статей и в настоящем материале хотелось бы суммировать информацию по этому вопросу. В первую очередь рассмотрим доводы в пользу переделки шуруповёрта на литиевые батареи и против нее. А также рассмотрим отдельные моменты самого процесса замены аккумуляторов.

Замена аккумуляторов

Ну а дальше идёт сам процесс сборки. Сначала разбираете корпус аккумулятора. Если это модель на 14,4 вольта, то внутри будут 12 никель─кадмиевых аккумуляторов номиналом 1,2 вольта.

После этого нужно спаять купленные элементы в сборку с последовательным соединением. Далее к ней припаивается контроллер в соответствии с его схемой. При этом подключаются балансировочные точки. На плате есть для них специальный разъём, а часто и провода с коннектором поставляются в комплекте.

После сборки батареи припаиваются выводы на плюс и минус, и вся конструкция помещается в корпус. В принципе, процесс на этом закончен. Проблемы могут возникнуть лишь с зарядным устройством. Но в большинстве случаев штатные зарядки для шуруповёртов заряжают литиевые элементы без проблем. При этом заряд банок идёт через контроллер, поэтому ничего страшного с самими элементами не произойдёт.

Шуруповерт не запускается – как решить вопрос

При проверке работы шуруповерта при наполовину заряженном аккумуляторе, двигатель запускался даже под нагрузкой стабильно. Но когда он был заряжен полностью, то шуруповерт, даже на холостом ходу, запускался только после многократного нажатия на клавишу включения.

Полазил щупом осциллографа по плате BMS и выяснил, что срабатывает защита по току. Дело в том, что в момент пуска двигателя шуруповерта сопротивление его обмоток определяется активным сопротивлением проводов и составляет десятки Ом. Поэтому пусковой ток в первый момент может составлять и сотню ампер.

Для исключения ложных срабатываний защиты в плате BMS обычно предусмотрена задержка ее срабатывания около 100 ms, что очевидно для данного шуруповерта оказалось недостаточно. Для стабильного запуска двигателя потребовалось увеличить задержку для срабатывания защиты до половины секунды (500 ms). Электрической схемы платы не было, поэтому решил увеличить время задержки методом научного тыка.

Предстояло найти точку в схеме, к которой припаять вывод конденсатора относительно минуса или плюса аккумуляторов. Для этого был взят конденсатор емкостью 0,47 mF и к одному из его концов припаян тонкий проводок. Второй его конец был припаян к отрицательному выводу аккумуляторов.

Затем свободным концом конденсатора производилось последовательное прикосновение ко всем выводам сопротивлений и конденсаторов, и каждый раз нажималась клавиша пуска двигателя на шуруповерте. Перед каждым следующим прикосновением выводы конденсатора замыкались, чтобы его разрядить и исключить повреждение схемы.

Но точку относительно минуса найти не удалось. Поэтому свободный конец провода был припаян к положительному выводу аккумулятора и проделана такая же операция, которая увенчалась успехом. Прикосновение вывода конденсатора к точке, указанной на фотографии двигатель шуруповерта стал запускаться уверенно даже под нагрузкой.

Для надежности решил увеличить емкость конденсатора до 2,2 mF. Он был одним концом припаян непосредственно к положительному выводу аккумулятора, а второй вывод подсоединен к левому выводу резистора 1 кОм с помощью проводника.

Возможно, есть и более рациональное решение, но проверка шуруповерта в работе показала эффективность установки дополнительного конденсатора. Двигатель как на холостом ходу, так и под нагрузкой запускался безотказно.

За $10 и пару вечеров удалось вернуть в строй, казалось бы, бесполезный шуруповерт. Надеюсь, что мой опыт поможет многим решиться на восстановление работоспособности заброшенных шуруповертов и других аккумуляторных инструментов.

Шуруповерт не запускается – как решить вопрос

При проверке работы шуруповерта при наполовину заряженном аккумуляторе, двигатель запускался даже под нагрузкой стабильно. Но когда он был заряжен полностью, то шуруповерт, даже на холостом ходу, запускался только после многократного нажатия на клавишу включения.

Полазил щупом осциллографа по плате BMS и выяснил, что срабатывает защита по току. Дело в том, что в момент пуска двигателя шуруповерта сопротивление его обмоток определяется активным сопротивлением проводов и составляет десятки Ом. Поэтому пусковой ток в первый момент может составлять и сотню ампер.

Для исключения ложных срабатываний защиты в плате BMS обычно предусмотрена задержка ее срабатывания около 100 ms, что очевидно для данного шуруповерта оказалось недостаточно. Для стабильного запуска двигателя потребовалось увеличить задержку для срабатывания защиты до половины секунды (500 ms). Электрической схемы платы не было, поэтому решил увеличить время задержки методом научного тыка.

Предстояло найти точку в схеме, к которой припаять вывод конденсатора относительно минуса или плюса аккумуляторов. Для этого был взят конденсатор емкостью 0,47 mF и к одному из его концов припаян тонкий проводок. Второй его конец был припаян к отрицательному выводу аккумуляторов.

Затем свободным концом конденсатора производилось последовательное прикосновение ко всем выводам сопротивлений и конденсаторов, и каждый раз нажималась клавиша пуска двигателя на шуруповерте. Перед каждым следующим прикосновением выводы конденсатора замыкались, чтобы его разрядить и исключить повреждение схемы.

Но точку относительно минуса найти не удалось. Поэтому свободный конец провода был припаян к положительному выводу аккумулятора и проделана такая же операция, которая увенчалась успехом. Прикосновение вывода конденсатора к точке, указанной на фотографии двигатель шуруповерта стал запускаться уверенно даже под нагрузкой.

Для надежности решил увеличить емкость конденсатора до 2,2 mF. Он был одним концом припаян непосредственно к положительному выводу аккумулятора, а второй вывод подсоединен к левому выводу резистора 1 кОм с помощью проводника.

Возможно, есть и более рациональное решение, но проверка шуруповерта в работе показала эффективность установки дополнительного конденсатора. Двигатель как на холостом ходу, так и под нагрузкой запускался безотказно.

За $10 и пару вечеров удалось вернуть в строй, казалось бы, бесполезный шуруповерт. Надеюсь, что мой опыт поможет многим решиться на восстановление работоспособности заброшенных шуруповертов и других аккумуляторных инструментов.

Особенности АКБ в шуруповертах

Открыв корпус, можно увидеть кассету из элементов, которая обеспечивает необходимым напряжением. Батареи называют «банками», они обычно стандартного размера и напряжения. Их отличие только в емкости, которая указывается на цилиндре батареи. Чем выше мощность АКБ, тем дольше он проработает.

Лучше иметь две батареи, чтобы можно при работе с одной заряжать вторую.

Литий-ионные аккумуляторы содержат контролирующую плату, а элементы защищены корпусом или пленкой. Если произошло разложение лития, то восстановлению такие батареи не подлежат.

Некоторые никелевые батареи имеют термодатчик. Никель-кадмиевые аккумуляторы возможно восстановить.

https://youtube.com/watch?v=qbLx1w-b7Ac

Аккумулятор шуруповерта отсоединяется и определяется неисправность. Действенный метод ремонта АКБ — замена неисправных элементов или «банок».

В инструкциях по эксплуатации не рекомендуют разбирать и менять аккумулятор шуруповерта. Но цена АКБ составляет более половину стоимости инструмента. Покупать новый инструмент не каждому по карману, поэтому некоторые мастера разбирают, ремонтируют, восстанавливают и меняют основные элементы аккумулятора.

Полезные статьи, новости и обзоры на нашем канале Яндекс Дзен

Разновидности аккумуляторов для шуруповёрта

Прежде чем приступать к ремонту, необходимо произвести диагностику, а для этого, узнать какие виды аккумуляторных батарей используются в шуруповёртах. Такие знания помогут быстро определить тип источника питания, соответственно, выбрать правильный подход.

Никель-кадмиевые батареи

Никель-кадмиевый аккумулятор – популярный источник питания для шуруповёртов различной мощности. Основное его преимущество – низкая цена, поэтому такие АКБ получили широкое применение: от ручного инструмента до электрокаров, перевозящих большие грузы. Интересный факт, что даже в троллейбусах установлены никель-кадмиевые источники питания.

Преимущества:

При правильной эксплуатации обладают продолжительным сроком эксплуатации и большим количеством циклов заряд/разряд. Могут длительное время находиться в режиме хранения

Важно знать, что никель-кадмиевые батареи можно хранить только разряженными. Низкая температура окружающей среды не влияет на долговечность

Доступны по своей ценовой политике.. Недостатки:

Недостатки:

• При неправильной эксплуатации повышается ток саморазряда.
• Не рекомендуется вскрывать батареи – никель и кадмий являются токсичными и очень вредными для человеческого организма элементами.

Ремонт никель-кадмиевого аккумулятора шуруповерта можно произвести своими руками.

Никель-металлогидридные батареи

Ремонт аккумулятора шуруповерта с никель-металлогидридными элементами невозможен.

Преимущества:

• Большая ёмкость. Такие источники питания способны на 20% дольше проработать за один цикл, чем никель-кадмиевые аккумуляторы.
• Длительный эксплуатационный срок. При правильном обращении – не менее 300 циклов заряд/разряд.
• Не требуют полной разрядки.

Недостатки:

• Восстановление никель-металлогидридных источников питания невозможно, только замена.
• Высокая ценовая политика.
• Невосприимчивость к низкой температуре окружающей среды.

Никель-металлогидридный элемент, что может быть очень важным для некоторых пользователей, является экологически чистым. Но всё равно не следует забывать про правильную утилизацию отработавших источников питания.

Литий-ионные батареи

Замена аккумуляторов в шуруповёрте, если они литий-ионного типа, происходит в течение нескольких минут. Но ремонту такие источники питания, как и никель-металлогидридные АКБ, не поддаются.

Преимущества:

• Самое большее количество циклов заряд/разряд среди остальных аккумуляторных батарей.
• Высокая ёмкость.
• Меньший вес, соответственно, большее удобство при обращении с электроинструментом.

Недостатки:

• Высокая ценовая политика. Не всегда актуально покупать новую литий-ионную батарею – выгоднее приобрести электроинструмент в сборе.
• При неправильном хранении и без дозаряда быстро приходят в негодность.

Литий-ионные стали самыми популярными источниками питания для электрокаров.

Смысл и порядок переделки шуруповертов на литиевые аккумуляторы

Почему никель-кадмиевые аккумуляторы быстро выходят из строя? В гирлянде последовательно соединенных банок каждая особенна. Химический процесс индивидуален, заряд в закрытых системах различный. При неисправности в одной банке, конструкция не дает нужное напряжение. Система контроля и балансировка заряда в отдельных компонентах не предусмотрена.

• Каждая Ni-Cd банка дает 1,2 В, а li-ion 18650 – 3,6 В.
• Емкость литиевой батарейки в 2 раза больше никель-кадмиевой, близкого размера.
• Перегретая батарейка li-ion грозит взрывом и возгоранием, поэтому установка контроля равномерности заряда в банках обязательна. В никель-кадмиевых батарейках BMS не ставят – производитель не заинтересован.
• У литиевых элементов нет эффекта памяти, в отличие от Ni-Cd, заряжать их можно в любое время и в течение часа.
• Шуруповерт становиться значительно легче после переделки аккумулятора на li-ion, с использованием банок 18650.

Есть только два препятствия для переделки шуруповерта под литиевые аккумуляторы – с ним невозможно работать при минусе. Емкость банок падает, начиная с понижения уже от 10 0 С. Литиевые аккумуляторы дороги.

Зная, какое требуется входное напряжение на шуруповерт, переделка зарядного устройства производится, с учетом размещения банок литиевого аккумулятора и управляющих элементов в заводском контейнере. Также можно поступить с фонариком, модернизировав гнездо под блок из элементов 18650.

Допустим необходима переделка 12 В шуруповерта, использующего Ni-Cd банки на li-ion. Если использовать 3 банки, напряжения на выходе недостаточно: 3,6 х 3 = 10, 8 В. С 4-мя компонентами мощность аппарата будет выше: 3,6 х 4 = 14,4 В. При этом инструмент станет легче на 182 г, несколько увеличится его мощность, емкость – сплошные плюсы. Но при демонтаже необходимо оставить клеммы и родной термодатчик.

Защита для АКБ и переделка контроллера аккумуляторов.

С аккумуляторами разобрались, продолжаем нашу переделку аккумулятора шуруповерта под Li-ion.

Литию нужен контроллер защиты. Который будет защищать аккумуляторные банки от перегрузки по току, переразряда, перезаряда, а так же балансировать банки при зарядке.

Из тех, что я пробовал по соотношению цена качество, мне больше понравился такой контроллер.

Отлично работает. С нагрузкой справляется. Но есть и свои минусы. Защита не снимается автоматически. Для ее снятия нужно подать напряжение на АКБ ну или просто поставить его на зарядку на пару секунд.

Второй недочет на некоторых шуруповертах может срабатывать защита при резком нажатии на курок шуруповерта, да и вообще настроена она не под наши банки (которые легко справятся с токами и побольше), а исходя из даташита на ключевые транзисторы (которые тоже рассчитаны на больший ток) контроллера защиты аккумуляторов ее можно загрубить.

Оба недочета я исправил следующим образом.

Доработка контроллера литиевых аккумуляторов. На рисунке платы видим два смд резистора с маркировкой R010. Их номинал 0.01 Ом каждый. Они задают на какой ток нагрузки будет срабатывать защита.

Я добавил еще один такой же резистор 0.01 Ом на свой контроллер аккумуляторов см. схему. К нему можно еще добавить пленочный конденсатор, как раз полезно, чтобы при резком нажатии на курок не срабатывала защита.

Верхняя часть схемы отвечает за режим «Power». При включеном положении транзисторные ключи вообще не работают и нагрузки на них нет. Но и защиты тоже. Поэтому этот режим лучше не использовать.

Предохранитель на 15 Ампер в данном режиме осуществляет защиту по току. Ставим на свой вкус. Диод берем по мощнее. У меня стоят два импульсных диода в параллель на 6А каждый (вместе 12А), то что под руку попалось в общем.

Можно подключить маленький цифровой вольтметр, например, такой чтобы следить за контролем разряда.

Я подключил вместо вольтметра самодельный индикатор разряда настроенный на 12В. Его сработка совпадает со сработкой платы защиты при работе в обычном режиме.

Так же для наглядности параллельно индикатору разряда (на схеме это вольтметр) подключил светодиод через 2КОм резистор, чтобы сразу видеть когда включен режим «Power».

Для работы шуруповертом режим «Power» я практически не использую, но он нужен для снятия сработавшей защиты. Просто переключаем туда и обратно и можно крутить дальше.

Банки паяем по схемке ниже:

Запихал все это дело обратно в корпус.

Такой у меня получился переключатель в режим «Power». Он же используется для сброса защиты.

Сзади расположились два индикатора. Красный светодиод оповещает о включенном режиме «Power». Желтый загорается при включенном режиме «Power», когда аккумулятор сядет до 12 вольт.

Так же добавил розетку. USB с напряжением аккумулятора. Главное, чтобы ни кто по ошибке не вставил телефон подзарядить:) Использую на стройке для прослушивания адаптированного приемника и светодиодной лампы.

Уже месяц тестирую новую переделку аккумулятора под литий, теперь мне все нравиться. АКБ долго не садиться. Шурик легко справляется с большими нагрузками.

Осталось еще одно. Быстрая зарядка, как в топовых моделях:)

Как можно еще восстановить элементы аккумулятора

В случае когда по какой-либо причине не удается восстановить батарею заменой неисправных банок, можно попытаться их реанимировать. Только следует учесть, что этого невозможно сделать с литий-ионными банками. Реанимировать можно только батареи с никель-кадмиевыми элементами.

Осуществить реанимацию можно двумя способами:

• с помощью тисков, пассатиж или молотка произвести уплотнение сжатием банок с выявленным дефектом;
• сделать прошивку неисправных банок под большим напряжением.

Восстановление банок

Не следует выбрасывать банки, которые не прошли проверку. Часто причина их неисправности – это выкипание электролита или вытекание дистиллированной воды. Это происходит сквозь уплотняющую резинку между средней шиной батарей и ее корпусом. Электролит обычно выкипает при интенсивной зарядке.

Чтобы проверить, можно ли ее восстановить, необходимо попытаться зарядить батарею, которая показывает полный «нуль», импульсным напряжением 12 V, пропущенным через сопротивление в 40-50 Ом. Но при этом нужно внимательно следить, чтобы она не перегрелась. После произведенной зарядки проверить напряжение, и если его по-прежнему нет, тогда аккумулятор подлежит полной утилизации.

Если в батарее после зарядки появилось небольшое напряжение, значит, ее еще можно восстановить. Чтобы пополнить выкипевший электролит, в боковой поверхности просверливается небольшое отверстие, в которое может поместиться только игла от шприца. Через это отверстие в батарею шприцем закачивается вода или новый электролит. Просверленное отверстие заделывается силиконом, и ее можно попытаться зарядить через сутки.

Устранение «эффекта памяти»

Часто аккумулятору нужно восстановление после приобретения эффекта памяти, появляющегося у него после многократных коротких подзарядок, когда не производится его полная зарядка. Эта болезнь распознается достаточно просто. Батарея очень быстро разряжается после полной зарядки, но после небольшого перерыва может снова возобновить свою работу на короткий срок. Проблема частично решается следующим способом:

Рекомендуется полностью зарядить батарею с помощью небольшого напряжения. После этого, применяя минимальные нагрузки, ее следует разрядить. Минимальные нагрузки обеспечивают медленную (плавную) разрядку батареи, которая позволяет просадить целиком все ее пластины и наружный слой.

Для разрядки лучше всего использовать лампочку на 12 V, которая подсоединяется к боковым клеммам аккумулятора. Новую зарядку можно производить после того, как лампочки перестанет гореть.

Перед тем как использовать аккумулятор для работы, вышеописанную процедуру рекомендуется повторить в течение 3-5 раз. После этого емкость батареи, возможно уменьшиться, но использование такого метода восстановления, является довольно успешным и может продлить её службу как минимум ещё на некоторое время.

Справка

Если после разборки аккумулятора невозможно прочитать на элементах батарей их маркировку, а без определения данных, качественный ремонт практически невозможно произвести, необходимо обратить внимание на обозначение материала их изготовления:

• батареи никель-кадмиевые, обозначаются символами Ni-Cd. Номинальное напряжение каждого элемента равно 1,2 V;
• никель-металл-гидридные элементы обозначены как Ni-Mh. А указанное напряжение аналогично никель-кадмиевым и составляет 1,2 V;
• аббревиатура Li-Ion соответствует литий-ионному аккумулятору с напряжением 3,6 V.

Важно

При подборе новых элементов питания для замены вышедших из строя, следует обращать внимание на их размеры и данные, которые максимально должны совпадать с оригиналами

Разборка аккумулятора шуруповерта

Начнем ремонтировать аккумулятор шуруповерта. Извлекаем аккумуляторную батарею из ручки шуруповерта и откручиваем три самореза, которые расположены под наклейкой снизу.

После выкручивания саморезов, аккуратно отодвигаем зацепы защелок, как на фото. И снимаем нижнюю часть пластмассового корпуса аккумулятора.

Внутри видим литий-ионные банки китайской компании HighStar модели ISR18650-1300 Li-Ion. А это значит, что аккумуляторы еще ни разу не менялись. Потому что известно, что Интерскол закупается элементами питания у этой фирмы и вставляет их почти во все свои .

Ниже на фото представлены внутренности аккумулятора шуруповерта во всей красе с банками в количестве трех штук, которые произведены аж в 2011 году. Пять лет продержались эти при активной эксплуатации на стройке. Так что результат очень достойный. Обычно дохнут раньше, наверное в морозы их не эксплуатировали.

Чтобы заменить банки аккумулятора нужно еще больше разобрать его. Советую запомнить расположение контактов плюса, минуса и зарядки, чтобы не перепутать провода при обратной сборке.

Обратите внимание на плату контроля напряжения на элементах питания – особо часто на ней выходят из строя и. Обязательно нужно прозвонить подозрительные радиоэлементы на этой плате

Проверяем напряжение на выходе аккумулятора – получилось 4,4 вольта, а должно быть 3,7 х 3 = 11,1 вольт в норме и 10,8 вольт при минимальной зарядке . В общем, банки сдохли – менять их нужно однозначно.

Общие рекомендации по ремонту

Как восстановить аккумулятор шуруповерта? Нужно иметь элементарные представления об электротехнике. Схема батареи простоая. Обычная последовательная цепь (плюс подключается к минусу).

При ремонте Ни-Кд нужно учитывать следующие рекомендации:

1. Они обладают эффектом памяти. Классическая схема ввода эксплуатации таких АКБ – 3 полных зарядки и 3 разрядки в ноль. Новый элемент должен пройти эту же раскачку.
2. Аналогичный элемент. Чтобы он не выбивался из цепи и вообще не сломал АКБ, новый элемент должен полностью соответствовать предыдущему номиналу.

Литиевый аккумулятор шуруповерта можно ремонтировать в домашних условиях, если учесть следующее:

1. Их нельзя паять. Нетерпимость к высоким температурам приведет к неремонтопригодному состоянию. Для этого нужно использовать контактную сварку (она на короткое время нагревает электрод, не вредя АКБ). Если нет доступа к КС, допускается пайка очень мощным паяльником от 100 Ватт. Движение должно быть быстрым и точным.
2. Одинаковые модели. Сейчас есть несколько основных производителей литиевых АКБ, которые и используют в популярных зарубежных моделях винтовертов, как Хитачи, Макита и отечественных: Интерскол, Зубр.

Последовательность работ по установке литиевых аккумуляторов в шуруповерт

Для начала разбираем батарейный блок, извлекаем из него кадмиевые аккумуляторы и безжалостно откусываем их от разъема. Кроме того, снимаем температурный датчик, который призван обеспечивать защиту банок от перегрева. Далее замена кадмиевых аккумуляторов в шуруповерте на литиевые источники питания выполняется таким образом:

1. Подбираем контроллер, который будет автоматически отсекать подачу тока при достижении напряжения в 4,2 В. Или сигнализировать о необходимости зарядки, если оно снизится до 2,7 V. Покупайте контроллер с термопарой, который дополнительно устранит риск перегрева.
2. Последовательно соединяем аккумуляторы между собой.
3. К получившейся сборке подсоединяем контроллер и подключаем балансировочные точки к специальному разъему.
4. Припаиваем плюсовой и минусовой вывод.
5. Помещаем аккумуляторы в батарейный блок.

Как видите, процедура довольно проста и при наличии опыта занимает не более 1-2 часов. Если вы впервые решились покопаться в современной электронике, то очень пригодятся приведенные ниже советы по соединению аккумуляторов между собой:

• Сборка изготавливается с использованием тонких металлических полос. Не мудрствуя лукаво их можно просто вырезать из обычной консервной банки.
• Поверхность соединительной полоски и аккумулятора обрабатывается спиртом, чтобы обеспечить хороший контакт в будущем.
• Соединение банок с металлической полосой выполняется посредством контактной сварки. Все дело в том, что аккумуляторы Li-ion могут неадекватно отреагировать на длительное тепловое воздействие паяльником и просто взорваться. При контактной сварке нагрев длится всего несколько секунд, поэтому подобные проблемы исключаются полностью.
• Чтобы пластина не отвалилась от малейшего механического воздействия, потребуется несколько точечных соединений.
• Импульс сварки необходимо устанавливать таким образом, чтобы исключить перегрев аккумуляторов.
• Полученный комплект нужно прочно соединить изолентой или скотчем.

Наконец, не забывайте о строгом соблюдении полярности соединяемых между собой аккумуляторов. Ошибки вряд ли вызовут аварийную ситуацию, но заряжаться сборка точно не будет.

Виды аккумуляторных элементов

За последние 20 — 30 лет разработано множество технологий портативных аккумуляторных батарей: Ni-Cd, Ni-Mh, Li-ion, Li-Pol, Al-Ion, Li-S, Mg-S, Li-O2, LiFePO4 и даже литий-нанофосфатные. Рассмотрим самые популярные из них.

Никель-кадмиевые аккумуляторы

Это самые популярный тип аккумуляторных секций для дешевых шуруповертов .

Достоинства: они дешево стоят и могут хорошо работать при отрицательных температурах. Также они не боятся разряда и хранения в таком положении.

Недостатки: кадмий токсичен и такие аккумуляторы нужно утилизировать специальным образом. Присутствует саморазряд и эффект памяти, низкая удельная объемная емкость.

Никель-металлгидридные аккумуляторы

Никель-металлгидридные стоят чуть подороже, но в целом по уровню они примерно такие же, может чуть лучше никель-кадмиевых.

Достоинства: не токсичны, меньший эффект памяти и саморазряд, большее число циклов заряда/разряда.

Недостатки: более чувствительны к отрицательным температурам, боятся хранения в разряженном состоянии — теряют емкость.

Литий-ионные аккумуляторы

Литий-ионные батареи все чаще применяются в шуруповертах даже бюджетного класса.

Достоинства: нет эффекта памяти — можно заряжать и разряжать в любой момент, большая емкость при меньших габаритах, малый саморазряд, большое число зарядов/разрядов.

Недостатки: высокая цена, опасность чрезмерного нагрева при интенсивном заряде и разряде.

Литий-полимерные аккумуляторы

Пока что литий-полимерные аккумуляторы мало применяются в шуруповертах, но с развитием технологий скорее всего их начнут туда ставить массово.

Достоинства: бОльшая емкость при меньших габаритах, чем у Li-ion, может принимать любую форму, напряжение при разряде держит лучше, низкий саморазряд.

Недостатки: высокая стоимость, нагрев при эксплуатации и опасность возгорания.

Как правильно заряжать аккумулятор

Правила зарядки аккумулятора каждой конкретной модели шуруповерта вы можете узнать в инструкции по эксплуатации. Это необходимо сделать, перед тем как начинать им пользоваться. Давайте рассмотрим преимущества и недостатки разных видов батарей. У каждого свои особенности зарядки, разрядки и хранения в течение длительного времени.

По составу самыми популярными разновидностями являются:

• Li-Ion литий-ионные
• Ni-Cd Никель-кадмиевые
• Ni-MH Никель-металл-гидридные

Самым распространенным и доступным аккумулятором остается никель-кадмиевый (Ni-Cd). Все производители предоставляют широкую линейку моделей именно с такими батареями. На их примере и рассмотрим базовые правила зарядки.

При зарядке нового аккумулятора или после долгого простоя без работы может отсутствовать полная зарядка. Это нормальная ситуация, хотя может показаться, что есть какой-нибудь дефект. Батарея будет заряжаться полностью после нескольких полных разрядок. Такая аккумуляторная батарея имеет так называемый эффект памяти. То есть способность приобретать емкость, которая будет равна емкости первых циклов заряда и разряда.

Чтобы использовать по максимуму емкость батареи, рекомендуется первые пять циклов заряда и разряда делать полностью. То есть полностью заряжать после полной разрядки устройства. Аккумулятор рекомендуют заряжать перед первым использованием, или когда он не выдает необходимое напряжение питания.

В процессе зарядки батарея может немного нагреваться. Это нормально и не указывает на наличие проблем. Заряжать необходимо в отапливаемом помещении. Температура может варьироваться от +4 до +35 градусов. Хранить следует в помещении с нормальной влажностью при температуре не ниже +5 градусов. Аккумулятор необходимо заряжать не реже, чем раз в 3 месяца.

Литий-ионные модели стремительно занимают свою нишу на рынке. Это происходит потому, что у них отсутствует эффект памяти, а скорость заряда значительно выше, чем у никель-кадмиевых. Можно дозарядить в любой момент и не опасаться за емкость аккумулятора. Основным недостатком литий-иона является цена. Но для профессионального инструмента цена – приоритетный показатель.

Никель-металл-гидридные встречаются, но сильно уступают в популярности. Преимущество этих моделей состоит в отсутствии «эффекта памяти». Зато есть большой недостаток: высокий саморазряд. Это явление, при котором аккумулятор сам по себе разряжается с течением времени.

По времени скорость зарядки каждого отдельного устройства индивидуальна для каждой отдельной модели шуруповерта. Эту информацию можно посмотреть в инструкции. К примеру, если это 18 V аккумулятор с емкостью 1.5 А/ч, то он заряжается 1 час. При этом 14.4 V емкостью 2 А/ч заряжается 3–5 часов. Но не следует слишком долго держать аккумулятор на зарядке. При очень длительном заряде аккумуляторная батарея может сильно нагреться и начать терять свои свойства.

Если вам необходимо зарядить шуруповерт, а зарядного при этом нет (сломалось, потерялось, украли – случаи могут быть разные), тогда можно прибегнуть к использованию универсального зарядного устройства

При таком методе заряда нужно строго придерживаться инструкции, чтобы ничего не испортить.Важно! Если задать напряжение или силу тока, превышающую максимально допустимую для аккумулятора, он будет слишком сильно греться, и возможно самовозгорание. Универсальные автоматические зарядные устройства с напряжением от 7 до 20 вольт сами определяют необходимую силу тока и напряжение аккумулятора

Удобно, если у вас есть разный аккумуляторный инструмент с разной емкостью. Это позволяет не носить с собой все зарядные устройства.

Важно понимать, что от силы тока (указывается на зарядном устройстве) напрямую зависит время зарядки. Так, при силе тока в 400 mA аккумулятор в 2 А/ч будет заряжаться 5 часов

Если сила тока 2000 mA, этот же аккумулятор зарядится за 1 час. Более слабый и постепенный заряд увеличивает срок службы аккумулятора. Большой ток заряда экономит время, но при этом батарея греется больше.

В некоторых случаях можно зарядить аккумулятор от шуруповерта при помощи автомобильного зарядного устройства. Следует помнить, что автомобильная зарядка дает напряжение в 12 вольт. Следовательно, и заряжать им можно только 12-вольтовые шуруповерты. В редких случаях 14.4 вольта, но не больше. И обязательно помнить, что сила тока не должна превышать 1–2 А.
