Вырубные (высечные) ножницы по металлу

Почему профнастил нельзя резать болгаркой

Согласно рекомендациям производителей выполнять обработку профнастила угловой шлифовальной машинкой (болгаркой) нельзя. Но это относится только к тем случаям, когда используются абразивные или алмазные диски, рез выполняется на высокой скорости.

Профилированный лист состоит из металлической основы, и многослойного защитного покрытия, которое выгорает под воздействием высокой температуры. Из-за этого возможно появление следующих дефектов:

Разрушение защитного слоя — впоследствии металлическая основа начнет ржаветь;
Потеря внешнего вида — искры могут прожечь полимерное или лакокрасочное покрытие;
Аннулирование гарантии от производителя.

На практике выполнять работу по порезке профнастила с помощью болгарки можно. Но для этого необходим специальный зубчатый диск и правильно подобранное число оборотов. Вращение пильного диска должно убирать материал из области реза механически, а не термически.

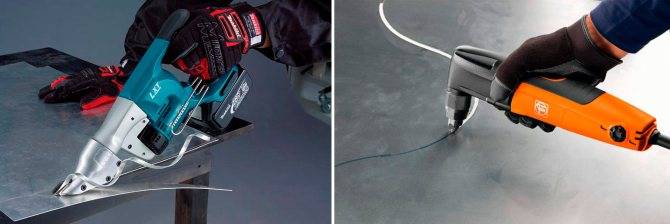

Преимущества применения электроножниц по металлу

Ножницы по металлу – нужный в хозяйстве инструмент. С их помощью режут и кроят листовой металл, кровельные материалы, водостоки, изготовляют металлические каркасы, декоративные элементы из жести. Ими можно нарезать проволоку, металлическую сетку

В ремонтных работах этот инструмент по важности уступает лишь молотку, пиле и дрели

А для мастеров-кровельщиков, жестянщиков, сантехников, монтажников вентиляции электрические ножницы по металлу – это один из важных инструментов за счет ряда преимуществ.

В сравнении с ручным аналогом производительность выше в разы.
Электроножницы по металлу без проблем справляются с любой толщиной листа: 3 -5 мм и даже выше.
Инструментом можно выкраивать криволинейные элементы.
Высокая точность резки без зазубрин и деформации материала.
Не требуются ручные усилия, исключаются порезы и мозоли на руках.

Советы профессионалов

Получить красивый и ровный срез поможет соблюдение рекомендаций профессионалов:

Инструмент должен находиться в перпендикулярном положении по отношению к заготовке. Отклонение резака в любую из сторон приведет к появлению зазубрин и «ёлочки».
Для ускорения работы металлический лист можно смазать машинным маслом.
Зазор между лезвиями листовых ножниц должен быть правильно отрегулирован с помощью специальных винтов. Чем толще заготовка, тем больше должен быть зазор.

Качественный инструмент не вибрирует. Появление вибрации может свидетельствовать либо о поломке, либо о несоответствии толщины заготовки возможностям аппарата.

Ручные модели ножниц по металлу и их изготовление

Процесс изготовления ручных ножниц предусматривает применение двух вариантов:

Ковка
Литье

Для хозяйства подходят литые ножницы, которые стоят недорого, и отлично справляются со своими задачами. При частом применении на ножницах быстро затупляется лезвие, поэтому они нуждаются в периодической подточке. Резать таким инструментом можно исключительно тонколистовую сталь до 2 мм.

Это интересно! Шарнирный механизм на ручных ножницах состоит из двух частей, что делается специально для повышения прикладываемой физической силы в 2 раза.

Производители также выпускают рычажные изделия, которые изготавливают из двух разных материалов. Режущая часть изготавливается из высококачественного материала, что позволяет увеличить срок их службы. Ручки таких устройств изготавливают из обычной стали, что положительно отражается на стоимости инструмента. Использование рычажных ножниц позволяет резать металл, не прилагая при этом больших усилий.

https://youtube.com/watch?v=tMWfrA_y7hg%3F

При покупке ручных ножниц нужно учитывать расположение ножей. Они бывают прямыми, а также левыми и правыми. Прямые предназначены для ровного реза, а также вырезания круглых форм большого размера. Что касается левых и правых форм расположения лезвий, то здесь нужно знать следующее:

Левые — служат для того, чтобы делать рез в левом направлении. Левыми ножницами нужно работать преимущественно, удерживая их в правой руке. При работе инструментом с левыми лезвиями происходит заход левой стороны лезвий снизу
Правые — применяются, когда необходимо выполнить изгиб в правую сторону. При работе держать такой инструмент следует в левой руке. Когда выполняется прорезывание ножницами, то снизу под лист заходит правая сторона, что позволяет делать ровный рез

Для удобства их различия, производители окрашивают рукоятки разными цветами. Правые ножницы красят в зеленый, а левые в красный цвет. При эксплуатации ручных режущих устройств каждый сталкивался с тем, что при разрезании длинного листа происходит заламывание и искривление плоскости. Обычно происходит это при использовании ножниц с симметричным расположением ножей. Чтобы не образовывались заломы, при резке длинного листа стали нужно использовать инструмент с несимметричными ножами.

https://youtube.com/watch?v=ZecPUOymWqE%3F

Это интересно! В продаже инструменты с несимметричными ножами встречаются крайне редко. Причиной такой малой популярности является их высокая стоимость. Однако чтобы произвести ровный и аккуратный рез, рекомендуется купить именно такие ножницы по металлу с несимметричными лезвиями.

Что можно резать ручными ножницами по металлу:

Оцинкованную сталь
Профнастил
Металлочерепица
Листовая жесть
Стальная сетка
Линолеум
Резина
Рубероид

Достоинство ручных ножниц по металлу в том, что стоят они в 10 раз дешевле, по сравнению с электроинструментом.

Как выбрать ножницы для резки металла

Выбор инструмента — это самое ответственное мероприятие, так как от покупки зависит возможность не просто выполнять работу, но еще и делать это качественно. В арсенале у каждого мастера должна присутствовать пара ножниц по металлу. Цена на эти устройства разная, поэтому выбирать стоит в зависимости от поставленных задач. Если необходимо резать арматуру, то лучше выбирать гильотинные гидравлические ножницы, а для раскроя оцинковки подойдут обычные с прямыми лезвиями.

Какие выбрать ножницы для работ, зависит от технологических задач, поэтому ориентироваться необходимо на следующие параметры:

Расположение лезвий — они бывают левыми и правыми. Зависит от того, какие виды вырезов планируется выполнять
Форма лезвий — прямые и выгнутые. Ножницами с прямыми лезвиями удобно резать в прямолинейном направлении, а выгнутыми делать криволинейные и фигурные резы
Возможности инструмента — зависит от материала, из которого изготовлено устройство. Они бывают литыми, кованными, а также смешанными

Это интересно! Часто снижение производительности ножниц возникает по причине не притупления лезвий, а из-за нарушения расстояния между ножами. Увеличивается расстояние по причине расшатывания шарнирного соединения при больших нагрузках. Чтобы повысить качество реза металла, необходимо инструмент периодически регулировать.

Работать ручными ножницами не трудно, если их правильно выбрать для тех или иных работ. Если однажды попробовать в действии электроинструмент, то наверняка уже не захочется возвращаться к ручному инструменту. Единственное достоинство ручных устройств в том, что стоят они не дорого, поэтому купить их стоит для того, чтобы в любой момент можно было воспользоваться для разрезания тонколистовых материалов. Ниже на видео подробно рассказано, как надо правильно пользоваться рассматриваемым инструментом.

https://youtube.com/watch?v=-LKaJQBjF50%3F

Подводя итог, нужно отметить, что изготавливаются рассматриваемые устройства по соответствующим стандартам ГОСТ 7210-75. Чтобы выбрать лучшие ножницы, не понадобится искать рейтинг лучших, так как цена является показателем качества. Однако если не правильно выбрать инструмент под соответствующие виды работ, то даже высокое качество и большая цена не помогут.

Публикации по теме

Как заточить зубья на ножовке по дереву самостоятельно инструкция

Ручные дрели и актуальность применения устаревших инструментов

Какие виды напильников бывают — их назначение, применение и выбор

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Электроножницы для металлочерепицы

Имеется три типа электроножниц:

вырубные. Позволяют резать не только металлочерепицу различных профилей, но и металлические элементы из нескольких сваренных между собой листов. Принцип работы – пуансон за каждый ход вырубает определенный кусок материала;
ножевые. Режущая часть инструмента состоит из подвижного верхнего лезвия и фиксированного нижнего. Особенность применения ножевых электроножниц – в процессе работы практически не остается отходов. Но в то же время инструмент не позволяет делать крутые повороты;
шлицевые. Такие электроножницы позволяют резать листы из различных материалов. Во время резки ход – аккуратный и максимально точный также не образуются перекосы. Лист не деформируется, а стружка плавно ложится на поверхность кровельного материала, что позволяет легко убрать мусор в конце работы.

Правила выбора оборудования

Тип питания. Если в работе важна мобильность, подойдут аккумуляторные модели. Стационарные действия вблизи источников энергии лучше выполнять сетевыми устройствами.
Мощность двигателя. Чем выше показатель, тем внушительнее габариты изделия, вес, угол поворота.
Частота хода рабочего органа. Чем скорость хода выше, тем ровнее будет срез. Приветствуется выбор электроножниц с возможностью регулировки хода.
Максимально допустимая толщина металла. Кроме этого, определить категорию металла, с которым можно работать, по технической документации на изделие.
Эргономичность изделия. Удобство рукоятки, возможность держания одной рукой и фиксации заготовки другой, обтекаемость корпуса — это имеет значение.
Безопасность пользователя. Желательно, чтобы на корпусе имелась пластина-щиток или съемная приставка, защищающая руки и лицо от попадания стружки. Увы, столь важная функция встречается не на каждом устройстве.
Стоимость. Если цены от 7 тысяч рублей пугают пользователя, ему лучше приобрести насадку для дрели или шуруповерта— она обойдется дешевле.
Производитель. Если верить отзывам покупателей, лучшими производителями электрических ножниц для резки металла являются Hitachi, Metabo, Makita, Bosch. Отечественный производитель немного уступает им в качестве, поэтому список рекомендованных брендов дополняется представителями РФ — это «Калибр» и «Энергомаш».

Резка металла — трудоемкий процесс, требующий точности. При наличии электрических ножниц задача становится легче. Приведенная выше информация вкратце описывает возможности существующих видов. Пользователю необходимо лишь четко представлять, с каким металлом ему предстоит работать, а также оценивать товары по обозначенным выше критериям.

Техника безопасности

Обрабатываемый металл имеет тонкую кромку, о которую легко пораниться. Кроме того, вырубные и шлицевые ножницы в процессе функционирования высекают острую стружку, которая может попасть в глаза.

Поэтому во избежание травм и увечий, во время работы с электроножницами следует соблюдать технику безопасности:

Перед включением проверять надежность крепления резаков, осматривать рабочий блок и кабель питания на предмет трещин.
Манипулировать в защитных перчатках и очках.

В процессе работы не касаться редуктора во избежание получения ожога.
Запрещается трогать срез металла голыми руками, особенно если он образован ножницами листового типа – в этом случае края металла сплющиваются и становятся острыми, как бритва.

Техника безопасности важный аспект при работе с электроножницами, не в коем случае не пренебрегайте ею!

Разновидности

По принципу режущего механизма выделяют такие виды электроножниц:

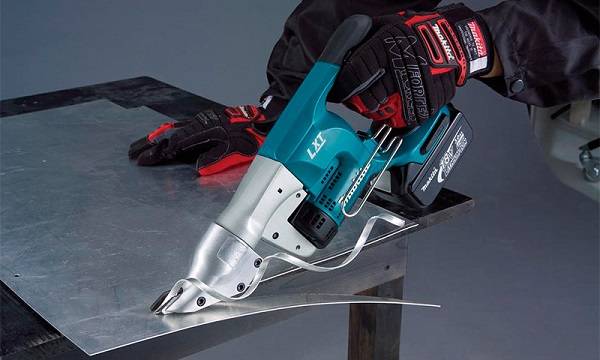

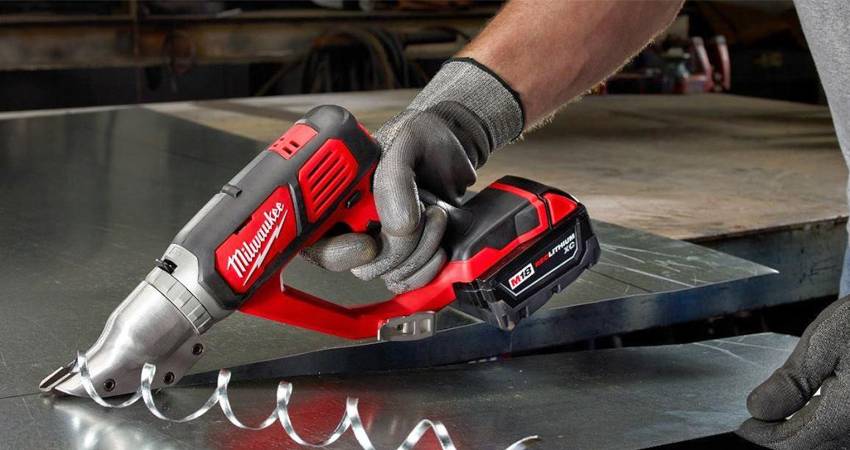

Листовые

Рабочий узел листовых ножниц устроен по аналогии с рабочим узлом хозяйственных: два ножа, один из которых жестко закреплен на опоре, а другой – имеет свободный ход. Изделие попадает в зазор и идет на разрыв под давлением верхнего ножа. Величину зазора можно регулировать, подстраивая ножницы для работы с заготовками разной толщины. Идеально подходят для грубого раскроя габаритного изделия по месту его нахождения (например, для демонтажа металлоконструкций).

Плюсы	Минусы
Отсутствие отходов.	Заминают край листа.
Высокая скорость работы.	Выполнять рез можно только от края заготовки.
Раскрой изделий толщиной до 5 мм.
Долговечность рабочего узла (при затуплении режущей кромки верхний и нижний ножи можно поменять местами и продолжать работу).	Неудобны для криволинейных резов.
Возможность использования в качестве бокорезов для перекусывания проволоки или гвоздей.

Шлицевые

Также, как и листовые, имеют два ножа:

Верхний – статичный, П-образный с двумя фасками.

Нижний – подвижный, заходящий в паз верхнего.

В процессе движения нижнего ножа из металлической заготовки выдавливается полоса шириной 3-5 мм. При этом кромка среза получается идеально ровной, без заусенцев. Наибольшей популярностью шлицевые ножницы пользуются у вентиляционщиков, которые используют их для раскроя труб и коробов.

Плюсы	Минусы
Возможность резать лист с любого места.	Максимальная толщина раскраиваемого металла – 2 мм.
Высокое качество среза.
Отсутствие деформации листа.	Нижний нож быстро выходит из-за строя.
Удобство при работе с заготовками сложной конфигурации.	Максимальный радиус разворота.

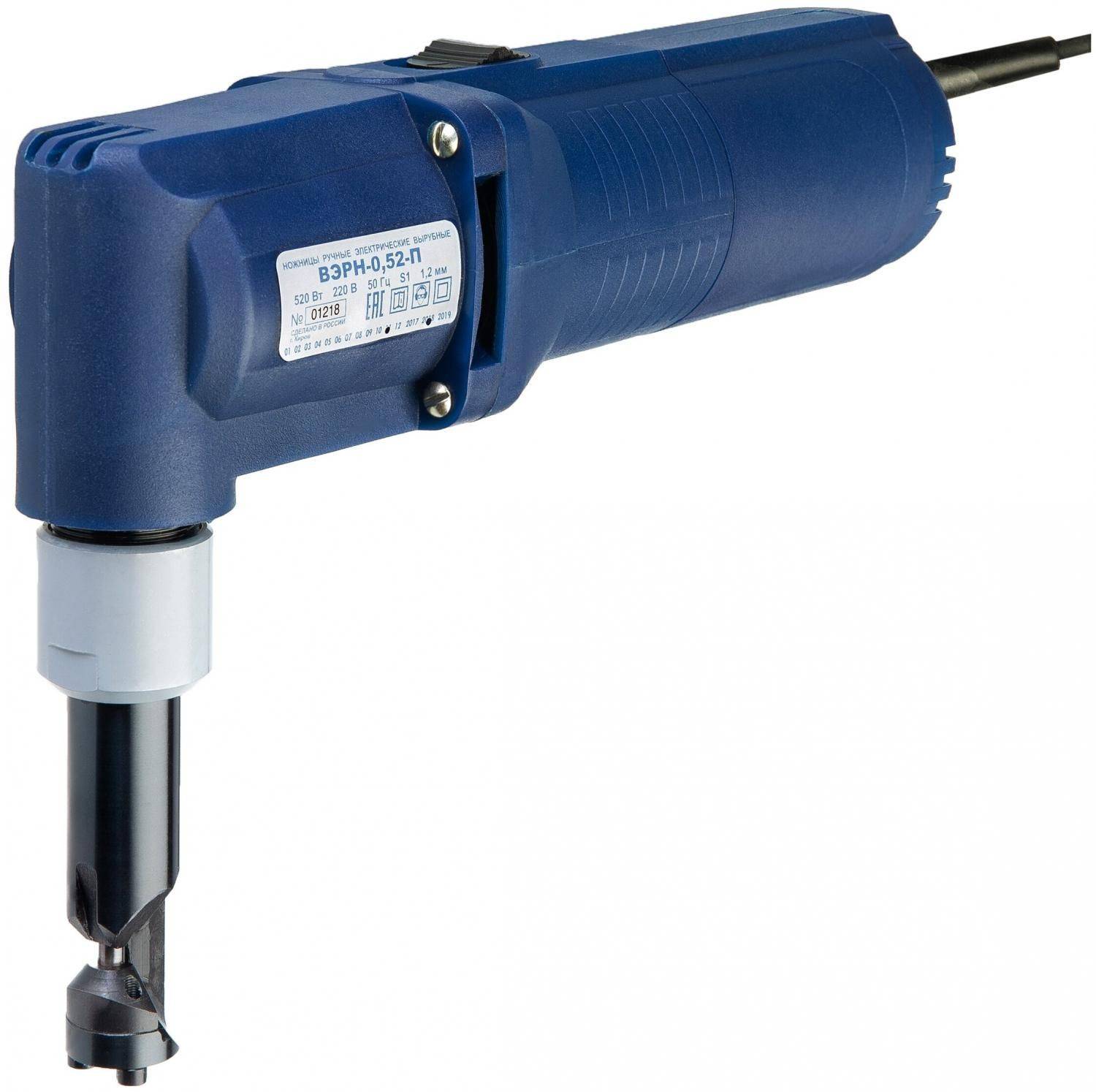

Высечные

Высечные ножницы по принципу действия схожи с вырубным прессом, из-за чего их также часто называют вырубными.

Главные элементы их режущей головки – это:

Матрица. Статичная деталь в форме круга или квадрата (круг применяют для тонколистовых заготовок толщиной до 3 мм, квадрат – для более толстых).
Пуансон. Подвижный пробойник, изготовленный по форме матрицы. При запуске мотора пуансон совершает обратно-поступательные движения, вырубая в заготовке непрерывную цепочку отверстий, образующих линию среза.

Высечные ножницы незаменимы в авторемонтных, кровельных и вентиляционных работах. Они прекрасно подходит для раскроя профильных заготовок и выполнения радиальных срезов.

Плюсы	Минусы
Выполняют срез любой геометрии.	Условно прямой срез (сложно выдержать ровную линию).
Минимальный радиус разворота.
Легкость и мобильность инструмента.
Пробивают заготовку максимальной толщины.
Возможность врезания в лист с любой точки (из предварительно засверленного отверстия).	Большое количество отходов в виде острой стружки.
Хорошая видимость рабочей зоны.

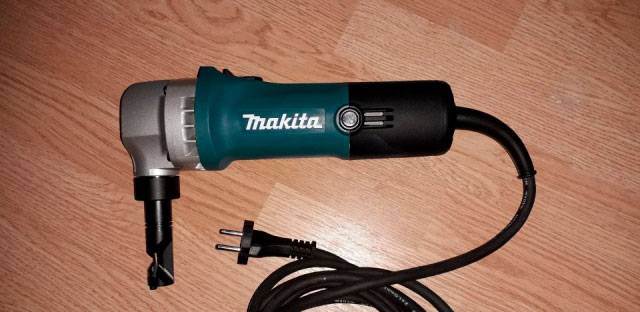

Высечные электроножницы

Выполнение множество фигурных и нестандартных резов на листе профнастила лучше всего делать высечными электроножницами. Их принцип работы аналогичен с вышеописанными ручными высечными ножницами. Разница заключается в способе движения режущей части пуансона. Поступательные движения передаются от маховика электродвигателя.

Работа может выполняться как на весу, так и на закрепленном листе. Предварительно формируется отверстие для установки режущего блока. Затем устанавливается инструмент и включается.

При выборе необходимо обращать внимание на следующие параметры:

Номинальная мощность;
Частота хода режущей головки;
Тип питания – аккумуляторный или сетевой.

Главным преимуществом применения высечных электроножниц является высокая производительность и аккуратный рез.

Средняя цена от 6000 до 58000 рублей.

Разновидности электроножниц по металлу, характеристики инструмента

Электрические ножницы по металлу по способу деформации обрабатываемого материала бывают листовыми, шлицевыми и вырубными. Первый тип инструмента по принципу действия более всего схож с ручным приспособлением. Статичный нож надежно закреплен на жестком опорном элементе, который имеет подковообразное исполнение. Подвижное лезвие работает в вертикальной плоскости посредством возвратно-поступательных движений.

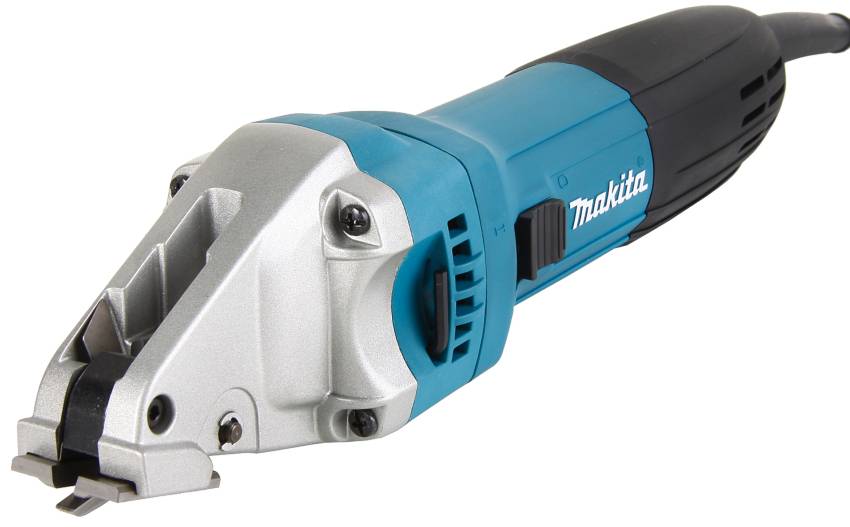

Листовые электрические ножницы по металлу могут обрабатывать листовой металл разной толщины. Предварительно выполняется настройка прибора путем переустановки опорной площадки, благодаря чему регулируется зазор между нижним и верхним ножами.

Листовой инструмент характеризуется высокой скоростью и производительностью работ, точностью прямого реза. Он способен перекусывать материалы в виде проволоки или фальцев. В процессе обработки материала не образуется отходов в виде мелкой и длинной спиральной стружки. Благодаря тому, что ножи имеют квадратную форму с режущими кромками по краям, при затуплении одной из них можно изменить положение лезвия, поставив его острой стороной.

Из недостатков следует выделить то, что обрабатывать заготовку можно только от ее края. Ножницы характеризуются громоздкостью, не отличаются маневренностью, которая необходима для криволинейных резов и профильных заготовок. Цена ножниц по металлу листового типа стартует от 6 тыс. руб.

Электрические ножницы по металлу бывают листовыми, шлицевыми и вырубными

Характерные отличия шлицевых ножниц по металлу

Шлицевая конструкция оснащена двумя ножами. Один из них является неподвижным и закрепляется сверху. Он выполнен в П-образном исполнении, оснащен двумя режущими кромками. Нижнее лезвие инструмента осуществляет возвратно-поступательные движения в вертикальной плоскости с заходом в паз неподвижного ножа электрических ножниц.

Инструмент можно адаптировать под разную толщину листового металла, что осуществляется благодаря опции регулировки зазора между ножами. При выполнении резки металлической заготовки образуется тонкая спиральная стружка, которая выходит вверх и в сторону. Периодически ее необходимо обрезать кусачками.

Шлицевые ножницы по металлу могут резать заготовку на любом ее участке, при этом исключается деформация листа, а рез получается ровным и чистым. Инструмент можно использовать для выполнения отверстий, что очень актуально при решении вопроса, как увеличить отверстие в металле без сверла. Благодаря узкому носу приспособлением удобно работать в труднодоступных местах. Ножницы хорошо справляются с фальцами стального листа.

Шлицевые ножницы по металлу используются для резки металла толщиной не более 2 мм

Характерные особенности высечных ножниц по металлу

Вырубные электрические ножницы по металлу представляют собой компактный вырубной пресс, который можно перемещать вручную по полотну в заданном направлении реза.

Конструкция состоит из матрицы и пуансона. Первый элемент имеет круглую или квадратную форму, он закреплен на матрицедержателе. Пуансон выступает в качестве пробойника. Он является подвижным элементом конструкции. Пуансон фиксируется в ползуне, совершая возвратно-поступательные движения, передающиеся кривошипным механизмом.

Просечные электрические ножницы по металлу квадратной формы предназначены для обработки листового материала толщиной более 3 мм, а круглые могут резать металл толщиной до 3 мм. В процессе резки пуансон выполнят в листе отверстия, которые образуют непрерывную дорожку. Ее ширина равна диаметру вырубного элемента. Матрица и пуансон оснащены опцией бесступенчатого поворота на 360 градусов, благодаря чему обеспечивается легкость при выполнении криволинейного реза. Для достижения труднодоступных участков матрица фиксируется с угловым интервалом, равным 90°.

Высечные ножницы по металлу обеспечивают чистый рез и не деформируют заготовку

Вырубные ножницы по металлу характеризуются универсальностью, хорошей маневренностью, минимальным радиусом разворота, расширенной функциональностью, хорошей видимостью рабочей зоны. Инструмент способен выполнить криволинейные резы, разнообразные отверстия и высечения по шаблону. Он может начинать работу не только с края, но и с центральной части заготовки. Инструмент обеспечивает чистый рез без деформации заготовки. Благодаря значительной мощности устройства ножницы могут обрабатывать толстую заготовку.

Из недостатков инструмента можно выделить его способность строго выдерживать заданную прямую линию. Он тяжело справляется с перепадами толщин на заготовке. В процесс работы образуется большое количество металлических отходов в виде острой серповидной стружки.

Конструктивные особенности

По внешнему виду электроножницы похожи на обычную болгарку.Конструкция электроножниц включает следующие элементы:

Корпус с электродвигателем внутри. Имеет удлиненную форму, благодаря чему хорошо помещаются в ладонь. На моделях с тяжелым мощным мотором на корпус для удобства ставят дополнительную рукоять. Независимо от типа и стоимости инструмента, корпус всегда выполняется из ударопрочного пластика.
Многоступенчатый редуктор. Отвечает за трансформацию вращательного движения мотора в возвратно-поступательное движение режущей головки. Изготавливается из металла.
Рабочий узел. Содержит ножи или матрицу и пуансон, необходимые для разрезания металла.
Металлический щиток. Защищает руку оператора от контакта с острой кромкой обрабатываемого изделия.
Электрический шнур для подачи питания на инструмент.

Схема работы с электрическими ножницами не отличается от работы с обычными. Оператор плавно ведет режущую головку по намеченной линии среза из исходной в конечную точку. Главное правило работы: скорость движения руки должна соответствовать скорости рассекания металла.

Мнение эксперта

Куликов Владимир Сергеевич

Точность и аккуратность среза на любых электроножницах зависит исключительно от опыта и мастерства оператора.

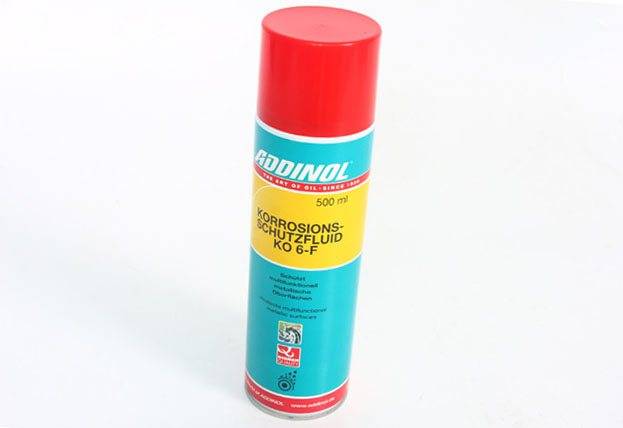

Защита кромок от коррозии

Независимо от того, какой инструмент подобрали, место среза будет повреждено. Дополнительная защита краев профлистов от коррозии продлит их срок эксплуатации.

В основном места просверливания и разреза стойкие к коррозии, даже если полностью отсутствует защитное покрытие. Молекулы цинка рядом с разрезом создают барьер, что предотвращает окисление листа.

Но это не относится к разрезу металла болгаркой или ручной циркуляркой.

Открытий металл наиболее подвержен влиянию вредных внешних и химических факторов, поэтому быстро поддается разрушению (ржавеет). Для продления срока службы на края разреза вручную наносят антикоррозийные и влагостойкие препараты, а затем покрывают заводской краской, которая должна прилагаться, или баллончиком с краской, подобранной по цвету.

Учитывая предоставленную информацию, каждый сможет решить самостоятельно, чем лучше всего разрезать профильный настил

Важно помнить, что от выбора правильного инструмента зависит скорость работы, долговечность материала и его эстетический вид

Вернуться к содержанию

Выполнение технологических операций с металлом на высечных (вырубных) ножницах

Для резки металла возможен один из следующих способов:

Прямыми ножами, как и в обычных листовых ножницах. Нижний нож при этом неподвижен, а тот, что расположен в ползуне, выполняет возвратно-поступательные перемещения. Заготовка подаётся вручную и направляется по фигурным линейкам, закреплённым на столе или станине. Значительные вибрации исполнительного механизма (которые увеличиваются с возрастанием числа ходов) могут стать причиной вмятин на металле, деформации конечной заготовки, образования заусенцев (особенно для пластичных металлов: алюминия, низкоуглеродистой стали и т.п.);
Методом просечки, когда образуется узкий длинный отход. При этом деформации подвергается именно он, а кромки заготовки получаются ровными и без дефектов. Уменьшается также вибрация. Однако просечку невозможно применить, если предусматриваются вырубные операции по малому радиусу, менее 40 мм. Для точной разметки стоит применять шаблоны, либо – при значительных программах выпуска однотипных деталей – заблаговременно изготовить фигурные направляющие;
Методом перфорации, когда установленным комплектом «пуансон-матрица» последовательно производится отделение образующихся отходов металла. При надрезке – частичном внедрении пуансона в заготовку, толщина металла всегда принимается меньшей. Это связано с тем, что в начальный момент резки крутящий момент резко возрастает, что приводит к замедлению вращения электродвигателя, и даже к его полной остановке. Поскольку вырубные ножницы не имеют системы включения, то двигатель может сгореть.

https://youtube.com/watch?v=eJ0pGf5I8oI

В ручных вырубных ножницах иногда конструируют специальный механизм поворота подвижного ножа, при этом поворот производится вдоль оси ползуна. При этом необходимость в направляющих отсутствует. Поскольку трение на контактных поверхностях при этом возрастает, то данную конструкцию целесообразно использовать лишь при резке металла малой толщины (до 1,5 мм).

Ножницы высеченные

Основной режущий металл инструмент – специальные высеченные ножницы. Профиль черепицы часто имеет повороты до 90º, обычными ножницами разрезать такой лист трудно, поэтому рекомендовано использовать специальные ножницы для резки металлочерепицы.

Основные достоинства инструмента

Ножницы отличаются небольшими параметрами, оснащены удобными ручками.
Этим инструментом легко разрезать материал по кривой линии, и металл не нагревается.
Просечные ножницы прекрасно маневрируют в процессе резки материала. Матрицедержатель, которым оснащен инструмент, проворачивается. Чем он длиннее, тем комфортнее с инструментом работать.
Возможность регулировать угол наклона рукоятки позволяет не допускать ее упора в разрезаемый профильный лист.
Этот инструмент не оставляет заусенцев.
Продолжительность резки профлиста таким устройством не дольше, чем резать металлочерепицу пилой электрической.

Важно! Разрезать материал рекомендуется последовательно, осуществлять плавный переход с одного листа на другой. При этом обязательно необходимо обеспечит защиту от попадания стружки прочим листам, дополнительным компонентам конструкции
