Восстановление резьбы

Восстановление резьбы выпускного коллектор автомобиля

Представьте себе выпускной коллектор, который в нескольких местах закрепляется к блоку цилиндров двигателя болтами или шпильками. Повреждение хотя бы одного отверстия такой детали представляет существенную проблему. Даже отсоединить этот узел от двигателя зачастую непросто: за многие годы эксплуатации он из-за высоких температур намертво прикипает к своему посадочному месту. А потом еще надо найти мастера с нужным метчиком, заплатить за работу…

Остается одно:

устранить проблему самому, поскольку смятый профиль в отверстии не позволит вкрутить в него болт, а даже может испортить резьбу и на нем.

Можно воспользоваться «родным», выкрученным только что, или другим, но точно таким же по размеру и профилю. Зажимаем его головку в слесарных тисках так, чтобы стержень был направлен вверх. Затем ножовкой по металлу точно по центру стержня прорезаем паз примерно на 3-5 витков.

Далее обильно смазываем машинным маслом разрезанный болт и поврежденное место, и вкручиваем этот своеобразный метчик в него вначале от руки насколько хватит сил, далее – гайковертом, вкручивая и выкручивая его несколько раз подряд.

В результате резьбовые выступы на болте, разрезанные пазом, входят в углубления и постепенно срезают смятия.

Выкрутив после этого наш своеобразный метчик, убеждаемся, что сам он остался цел, а что еще важнее – он полностью восстановил профиль в отверстии.

Теперь в него можно ввернуть этот или другой такой же болт до конца силой одной руки и закрепить деталь в предназначенное для нее место.

Это интересно: Восстановление хрома — дефекты, очистка, профилактика, гальванизация

Причины срыва резьбы

Неприятности с крепежными элементами, как правило, встречаются при некачественном техническом обслуживании изделий. Шурупы нередко не имеют антикоррозионного покрытия, и со временем их поверхность ржавеет, ход резьбы нарушается. В результате выкручивание обычной отверткой становится затруднительным.

Болт с поврежденной резьбой

Проблемы с резьбой могут вызвать:

  • прикипание – нарушение целостности крепежа под воздействием высоких температур;
  • низкое качество самого изделия – в этом случае деформация может случиться уже в ходе вкручивания болта;
  • естественный износ – происходит при слишком долгой эксплуатации или излишне высоких нагрузках;
  • применение неподходящего инструмента для вкручивания и выкручивания.

С ремонтной вставкой

В случае, когда вышеописанный способ не подходит, выручит ремонтная вставка, или футорка.

Порядок работы следующий:

  1. Подготавливаем футорку нужного размера.
  1. При помощи метчика, размер которого соответствует наружному диаметру вставки, прорезаем отверстие для ввинчивания футорки.
  1. После тщательной очистки от стружки устанавливаем вставку и фиксируем ее стопорным кольцом. В результате отверстие будет выглядеть так, как на фото, и будет полностью идентичным старому.

Если соблюсти все тонкости установки вставки с двусторонней резьбой, то надежность такого способа ремонта будет наивысшей. Единственным минусом такого вида ремонта является необходимость иметь в запасе много вставок нужного диаметра и метчик.

Как самому отремонтировать крышку расширительного бачка и почему это важно

Причин для порчи резьбы на алюминиевых деталях достаточно много

Одно неосторожное движение или сила, которой оказалось слишком много для затягивания, становится началом новой проблемы. Но она очень легко решается, если знать и правильно применять способы ремонта, которыми пользуются опытные автолюбители и профессиональные автослесари. Образование: среднее специальное

Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

2 комментария

  • Денис says: Не понимаю, зачем выеживаться и делать из болта метчик, когда можно взять готовый метчик.
  • skivko1 says: Пригодится кому нибудь данный совет. В России привыкли самостоятельно ремонтировать машины.

Использование болгарки и дрели

Когда все возможные варианты исчерпаны, а задача как выкрутить болт осталась не решённой, приступают к самому радикальному средству. В ход идёт шлифовальная машина, называемая болгаркой и электрическая дрель с набором свёрл.

На болгарку закрепляют обрезной круг по металлу (лучше тонкий с алмазным напылением). С его помощью срезают шляпку у самого основания. Затем используют дрель со сверлом. Диаметр сверла выбирают исходя их диаметра стержня. Целесообразно провести предварительное высверливание меньшим диаметром. Затем использовать сверло равное по диаметру размеру стержня. Высверливать необходимо аккуратно.

Резьбу после этих операций предстоит восстанавливать заново.

Как восстановить резьбу при помощи метчика и без него

2018-07-04 Как восстановить резьбу при помощи метчика и без него

Восстановить поврежденную внутреннюю резьбу при помощи метчика и без него можно различными способами. О них мы подробно расскажем в этой статье.

Как восстановить резьбу метчиком

Перед тем, как восстановить резьбу с метчиком, определите, можно ли увеличить ее диаметр или нарезать новую в другом месте. Если да, то ремонт пройдет очень быстро.

  1. Рассверлите отверстие.
  2. Нарежьте новую резьбу.

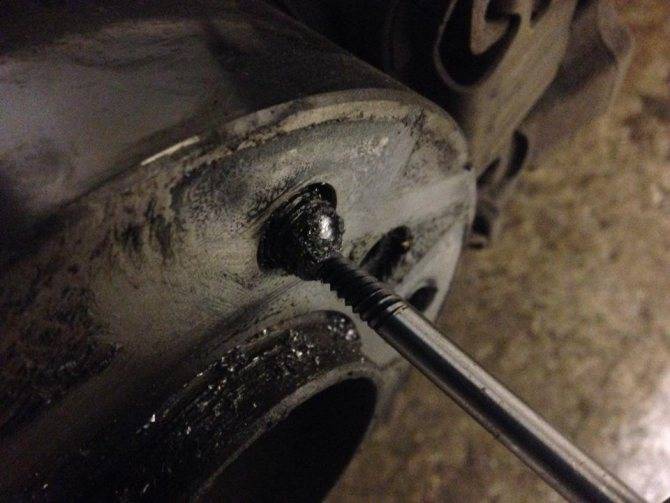

Фотография №1: нарезание резьбы метчиком

При работе соблюдайте следующие основные правила.

  1. Рассверливайте отверстие строго под прямым углом
  2. Используйте два новых метчика нужного диаметра (для черновой и чистовой обработки).
  3. При нарезании резьбы действуйте аккуратно. Избегайте перекосов и резких движений.
  4. Желательно нарезать резьбу при помощи воротка. Если его нет, возьмите разводной ключ.
  5. Не забывайте использовать смазку и регулярно удалять стружку.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

  1. Удаление старой резьбы путем рассверливания.
  2. Заваривание отверстия. Выбор технологий зависит от материалов деталей.

    Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

  3. При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.
  4. В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обработка отверстия заподлицо основным металлом. Сверление. Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы. В наплавленных слоях образуются поры

При сильной усадке появляются трещины

В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

  1. Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.
  2. Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.
  3. Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.
  4. На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Как открутить болт с сорванной резьбой

Для вытаскивания испорченного крепежного элемента можно использовать разные способы – начиная от простейших, ручных, и заканчивая применением электроинструмента. Порой скругленный болт намертво застревает внутри изделия, поэтому приходится применять несколько разных методик.


Извлечение сломанного болта

Постукивание молотком

Этот способ неплохо работает на колесных болтах, поэтому он популярен среди автомехаников. Удары вызывают вибрацию, из-за чего болты лучше выходят из места соединения.

Берут вороток и торцевую головку строго по размеру крепежа, устанавливают всю конструкцию и несколько раз ударяют молотком по месту сгиба воротка. Между ударами проворачивают инструмент. Накипь и ржавчина быстро разрушаются, болт выворачивается.

Нанесение растворителя

Для избавления от проблемного крепежа часто используют уайт-спирит и другие растворители, а также специальные составы (например, WD-40 в форме аэрозоля). Они особенно хорошо работают, если проблема сглаженной резьбы возникла из-за сильной коррозии металла.

Растворитель быстро проникает в микропоры и зазоры, растворяет грязь, сажу, ржавчину. Если указанных средств в наличии нет, можно применять керосин или тормозную жидкость.

Клещи или разводной ключ

Крепежный элемент зажимают клещами с острыми зубчиками и начинают крутить их в направлении резьбы, будто бы обычным ключом. Зачастую этого достаточно, чтобы извлечь болт, так как качественные клещи сразу намертво сцепливаются даже с гладким металлом.

Можно действовать и с помощью разводного ключа. Гайку зажимают только кончиками губок, после хорошо затягивают винт на рабочей части элемента. Молотком набивают ключ на болт и им же резко бьют по рукоятке в сторону, чтобы сорвать гайку.

Термическое воздействие

От высоких температур металл быстро освобождается от ржавчины и накипи, после чего дефектный болт хорошо выходит из отверстия. Проще всего использовать газовую горелку.


Нагрев резьбового соединения горелкой

Огонь направляют прямо на болт, греют около 3 минут, а потом откручивают его рожковым ключом или отверткой. Нельзя применять данный метод в отношении соединений, находящихся вблизи проводов и рядом с легко воспламеняемыми веществами.

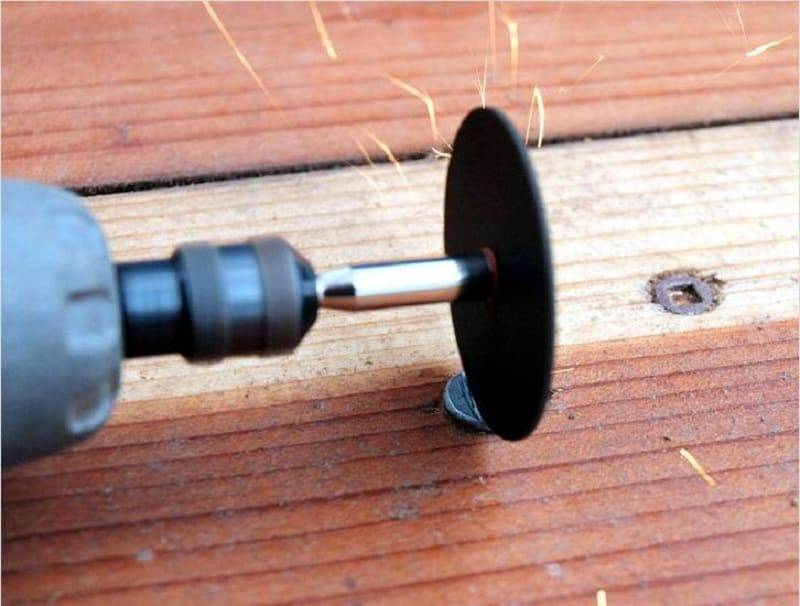

Пропил для отвертки (биты)

Если у крепежа сточились грани, можно сделать пропил. Для этой цели берут ножовку по металлу, в центре болта аккуратно проделывают борозду под размер отвертки или биты.

Болгарка

Этот способ откручивания ржавых болтов схож с предыдущим, только пропиливание отверстия под биту выполняется с помощью болгарки. Также болгарка отлично подходит, если у крепежа с сорванной резьбой есть дополнительные проблемы с гайкой. Последнюю срезают с помощью диска по металлу, потом выполняют пропил под биту и шуруповертом извлекают дефектный элемент.

Экстрактор

Это приспособление предназначено непосредственно для болтов со скругленными гранями и напоминает штырь с винтовой резьбой. Если шляпка болта достаточно широкая, в ней высверливают дыру тонким сверлом, а потом доделывают отверстие, точно подходящее под диаметр экстрактора, более толстым сверлом. Затем инструмент вбивают ударом молотка в крепежный элемент, зажимают головку плашкой и вращают в направлении откручивания болта.

Сварка

Порой старый крепеж не только заржавел и скруглился, но и лишился гайки в результате механического повреждения, неаккуратной попытки съема. Лучшим выходом станет применение сварки, с помощью которой можно соорудить новую гайку и открутить болт.

Действуют таким образом:

  1. Подготавливают новую гайку (размер изделия должен быть больше, чем старая гайка).
  2. Приваривают деталь к крепежному элементу.
  3. Убеждаются, что новая гайка прочно сидит на штыре.
  4. Берут подходящую отвертку или вставляют биту в шуруповёрт, откручивают крепеж.

Современные торцевые головки

Такие инструменты, как правило, используют профессионалы, поскольку их стоимость выше цены стандартных приспособлений. Подобные торцевые головки, ключи могут работать даже со скругленными болтами, так как имеют специальную конструкцию и соприкасаются только с гранями и стенками крепежа.

Важно приобрести инструмент, сделанный из прочного, твердого хромированного металла и не экономить. В противном случае он может деформироваться при значительном выкручивающем усилии


Набор торцевых головок для поврежденных болтов

Чтобы не знать проблем со скручиванием болтов, лучше заранее принять меры профилактики: правильно устанавливать крепеж, вовремя заменять его новым, работать подходящим инструментом. Это сэкономит время, силы и деньги и избавит от решения возникших неприятностей.

Как восстановить резьбу в отверстии без метчика

Вопрос, как восстановить резьбу в отверстии без метчика, часто задают люди, вообще не разбирающиеся в резьбовых соединениях. На этот вопрос есть лишь один ответ. Восстановить резьбу для получения максимальной надежности без использования обычных или специальных метчиков невозможно. Есть лишь способы нарастить поврежденные поверхности и усилить прочность соединений до определенных уровней.

Использование эпоксидного клея

Этот способ не подходит для восстановления и усиления соединений, подвергающихся высоким нагрузкам и вибрациям. Эпоксидный клей также нет смысла использовать, если узлы и конструкции работают при высоких температурах.

Фотография №4: эпоксидный клей для восстановления резьбы

Если же нет необходимости обеспечения высокой надежности соединения, действуйте так.

Заполните эпоксидным клеем отверстие.

Подождите пока полимер затвердеет.

Дождитесь набора порочности.

Холодная сварка

Холодную сварку также можно применять только при работе с неответственными деталями, не подвергающимися высоким нагрузкам и вибрациям. Соединения получаются более надежными, чем при использовании для восстановления резьб эпоксидного клея.

Чаще всего в нашей стране применяют двухкомпонентные составы следующих марок.

Фотография №5: холодная сварка ABRO

При использовании для восстановления резьбы двухкомпонентной холодной сварки действуйте так.

Вскройте упаковку и вытащите компоненты.

Тщательно обезжирьте поверхности наружной (на предназначенном для вкручивания изделии) и внутренней (в отверстии) резьб. Для этого используйте состав из первого тюбика. Обрабатывайте все тщательно. Наличие налета и мусора ухудшит результат сварки.

Обработайте поврежденную внутреннюю резьбу антиадгезионным составом из второго тюбика.

Смешайте в равных долях вещества из первого и второго тюбиков. Выдавливайте составы на неметаллическую поверхность. Для равномерного (!) перемешивания используйте шпатель.

Нанесите полученную смесь на предназначенное для вкручивание изделие.

Обеспечьте необходимый температурный режим.

Не трогайте детали в течение указанного в инструкции времени.

Обратите внимание! Не жалейте смесь. При вкручивании изделия ее излишки должны вылезать от давления наружу. Это обеспечит правильное формирование витков при восстановлении резьбы

Это обеспечит правильное формирование витков при восстановлении резьбы.

Метчики — это специальные приспособления, предназначенные для нарезания и калибровки внутренних резьб. Ниже мы рассмотрим все особенности этих металлорежущих инструментов. Прочитав статью, вы получите ответы на следующие вопросы.

Нужно нарезать резьбу, а под рукой нет воротка? Не расстраивайтесь. За полчаса вы при наличии подходящих деталей сможете сделать метчикодержатель своими руками. Тратить время на поход в магазин не придется. В этой статье мы в деталях расскажем, как изготовить самодельный вороток в домашних условиях.

С необходимостью вытащить сломанный метчик из сквозных или глухих отверстий иногда сталкиваются даже опытные мастера. В этой статье мы опишем способы решения данной проблемы.

Какой выбрать метчик, если перед мастером стоит задача просверлить отверстия с внутренней резьбой для восстановления шпилек, гаек, сорванных болтов и проведения аналогичных работ? Предлагаем следовать рекомендациям — учесть описанные ниже параметры.

Метчики и плашки, еще их называют лерками, незаменимый резьбонарезной инструмент в современном машиностроении. Причем они могут использоваться как для нарезания резьбы ручным способом, так и для формирования резьбы при помощи станка.

Плашки предназначены для нарезания наружных резьб. Инструмент конструкционно похож на гайку с режущими зубцами и отверстиями для закрепления в воротке.

Метчик — основной инструмент для нарезания внутренних резьб.

Традиционная сварка для ремонта

Этой технологией пользуются, если нельзя увеличить диаметр отверстия, и когда нет нужного ввертыша или спиральной вставки. Процедура восстановления выполняется в следующем порядке:

  • высверливают поврежденные витки;
  • заваривают отверстие;
  • наплавленное место зачищают заподлицо с поверхностью;
  • сверлят отверстие;
  • нарезают резьбу.

Для восстановления соединений из стали используется газовая или электродуговая сварка в защитных средах. Отверстия в чугуне заваривают в холодном состоянии или с местным подогревом. В качестве присадочного материала плавят электроды марки ЦЧ-4, ОЗЧ-1, МНЧ-1 или прутки из чугуна с добавкой кремния. Следует учитывать, что под действием высокой температуры изменяется структура металла детали, возможно образование трещин. Поэтому прочность отремонтированного соединения будет меньше.

Отверстия в деталях из алюминия, без которых не обходится двигатель автомобиля, заваривают аргонно-дуговой сваркой. Для наплавки применяют алюминиевую проволоку. Однако при восстановлении резьбы в алюминии металл в жидком состоянии начинает активно поглощать газы. Образуются поры, а при усадке во время остывания — трещины, которые снижают надежность соединения. Не всегда есть возможность восстановления этим способом без снятия деталей. Например, для ремонта соединений на алюминиевом блоке цилиндров конструкцию придется демонтировать.

При выборе способа восстановления учитывают условия эксплуатации и величину нагрузки

Также принимают во внимание сложность выполнения и цену. Например, покупка спиральной вставки дешевле, чем заказ на вытачивание ввертыша

Источник

Восстановление резьбы с помощью клея «Холодная сварка»

Клеевой стержень «Холодная сварка» используют для соединения деталей из металла, наращивания сколов, заливке трещин. Отличительная особенность метода – нет необходимости нагревания и повышенного температурного воздействия.

Соединение происходит как процесс склеивания, назван сваркой из-за крепости получаемого шва. Масса клея не проникает на внутриатомном уровне в поверхность частей, необходимых соединить. Неразъемное соединение происходит за счет других характеристик.

Восстановление металлической резьбы

На резьбе при усиленной эксплуатации, неправильном использовании появляются сколы, дыры, деформации. «Холодная сварка» позволяет исправить части деталей, привести их в нормальное состояние. Данный способ используется для деталей сантехники, ремонта автомобильных и технических деталей. Производственные процедуры упрощают восстановление структуры резьбы без сложных приспособлений с помощью холодной сварки.

Состав клея

Компоненты, входящие в клеевую массу, направлены на создание однородной смеси. Свойства пластичности создаются за счет эпоксидной смолы. Она улучшает состав и делает более мягкой и удобной для использования. Для получения единого твердого компонента с металлом, добавляются металлические вещества. В ходе процесса заливки и восстановления скола полимерная масса сварки заполняет детали, получившие дефект.

Качество массы для сварки предполагает уникальные свойства. Они делают холодную сварку распространенным и привлекательным для потребителя с разными профессиональными и строительными потребностями. Шов, получаемый при холодной сварке, будет уступать по каким-то характеристикам от стандартного способа, а по скорости работ, условиям и простоте процедуры даст преимущества.

Преимущества работ с клеевой массой

Восстановление сколов и трещин на резьбе металлических деталей с помощью состава «Холодная сварка» имеет ряд преимуществ.

  • Доступность товара. Клей можно приобрести по приемлемой для конкретного покупателя цене, необходимой емкости и выбранной марки;
  • Разнообразие и широкий выбор товара. Имеется большое количество марок и производителей состава;
  • Не требуется проводить демонтаж конструкций до начала работ;
  • Не подвергается коррозии поверхности;
  • Легкость применения. Подготовка к эксплуатации клея не предполагает длительности процедуры, не нужны многочисленные дополнительные приспособления;
  • Не требуется проходить обучение. Опыт работы с клеем клиент получает самостоятельно, внимательно соблюдая инструкцию;
  • Нет необходимости в термической обработке металлических изделий, поэтому не меняются свойства деталей. Особенно удобен способ для небольших сколов, дыр или трещин. Также им преимущественно пользуются, если толщина резьбы небольшая;
  • Низкая цена.

Минусы холодной сварки

Стержень «Холодная сварка» не может заменить настоящую стандартную процедуру сваривания. Поэтому для использования состава выбираются те работы, которые он способен выполнить. Недостатки заключаются в следующем:

  • Относительно невысокое качество крепости;
  • Разные металлы на заготовках и элементах, восстановленных сваркой;
  • Не рекомендуется на участках с повышенной зоной ответственности;
  • Подвергается температурным перепадам и негативным изменениям окружающей среды.

Варианты выбора товара

Разнообразный товарный ряд представлен из предложений российских и зарубежных производителей. Среди всех видов состав делят на две группы:

  • Жидкие. Состоят из двух разных по консистенции жидкостей: масса для затвердения и основное клеящее вещество;
  • Пластилинообразные. Похожи по форме на пластилиновый брусок из детского набора для творчества. Они могут быть одно- или двух слойные. Перед применением их смешивают до получения плотной массы.

С применением метчика для нарезания резьбы

Метчик применяется для нарезания канавок, за счет которых и образуется требуемая геометрия. Рассматриваемый инструмент состоит из двух частей, может классифицироваться по большому количеству признаку. К особенностям проводимой работы отнесем следующие моменты:

  1. Инструмент смазывается маслом. За счет этого упрощается процесс образования витков.
  2. При работе на три оборота по ходу приходится 1,5 оборота в обратном направлении. Это делается для того, чтобы удалить стружку с зоны резания.
  3. Инструмент должен быть расположен строго вертикально поверхности.
  4. После образования требуемой поверхности используется контрольный болт. Первый проход может быть под небольшой нагрузкой, но после проблем возникать не должно.

На образование витков уходит относительно небольшое количество времени. При этом можно получить качественную и надежную резьбу, которая прослужит в течение длительного периода.

Процесс установки пружинной вставки:

Ремонт поврежденной резьбы выполняется в четыре простых шага.

Шаг 1. Просверлите старую резьбу, используя размер сверла, рекомендованный на упаковке комплекта для ремонта резьбы. На хвостовике метчика также указан рекомендуемый размер сверла под резьбу. Не забудьте очистить отверстие от частиц металла.

Шаг 2. В просверленном отверстии нарежьте резьбу специальным метчиком под проволочную вставку, который имеет некоторые отличия от стандартного метчика и обозначается буквами STI (система HeliCoil).

Шаг 3. Установите резьбовую вставку с помощью установочного инструмента.

Для резьбы с крупным (обычным) шагом:

  • Наденьте спиральную вставку на монтажный инструмент.
  • Поворачивайте вставку до тех пор, пока ее поводок не войдет в паз на конце стержня установочного инструмента.
  • Вкрутите ремонтную вставку в резьбовое отверстие, используя ручку поворотного установочного инструмента.
  • После того, как вставка будет установлена ​​на нужную глубину, выкрутите установочный шпиндель.

Для резьбы с мелким шагом:

  • Используйте монтажный инструмент с патроном предварительного натяжения (сжатия), который входит в комплект для ремонта мелкой резьбы.
  • Поместите спиральный вкладыш в патрон предварительного натяжения.
  • Проденьте шпиндель установочного инструмента через спираль, пока поводковый язычок не войдет в его паз.
  • Поворачивайте инструмент, чтобы намотать вставку на резьбовой конец корпуса предварительной катушки.
  • Одной рукой удерживайте корпус под прямым углом к ​​поверхности заготовки над резьбовым отверстием. Вращайте установочный инструмент, чтобы установить вставку через корпус предварительной катушки в резьбовое отверстие в заготовке. После установки убедитесь, что корпус предварительной катушки может плавно перемещаться, значит, витки спирали совпали с резьбой в заготовке.
  • После того, как ремонтная вставка будет установлена ​​на нужную глубину, выкрутите установочный инструмент.

Монтажный инструмент для установки ввертыша

Вкручивание футорки

Совет по ремонту резьбы:

Одна из причин того, что данная резьбовая технология не работает, заключается в неправильной посадке резьбовой вставки.

Главное практическое правило – верх проволочного вкладыша должен находиться ниже поверхности заготовки на 1/4 — 1/2 шага резьбы. Один из простых способов определить глубину установки подробно описан ниже.

Перед тем, как начать процесс установки, внимательно посмотрите на входную резьбу, нарезанную метчиком STI в отверстии

Обратите внимание на то место, где нить начинает входить в отверстие

Сделайте небольшую временную контрольную метку на поверхности корпуса, удаленную на 3/4 оборота от того места, где резьба входит в отверстие. Эта отметка будет использоваться для определения глубины установки ввертыша.

Установите резьбовую вставку заподлицо с поверхностью корпуса и совместите ее конец с контрольной меткой. После этого поверните ее еще на 1/4 оборота для погружения ниже поверхности корпуса на 1/4 шага (0,25 P).

Если требуется более глубокая посадка, поверните установочный инструмент еще на 1/4 оборота.

Шаг 4. Удалите поводковый язычок

  • Используйте бородок или просто кусок круглого стержня, подходящего по диаметру к полученному резьбовому отверстию.
  • Уприте конец инструмента в язычок и удерживайте его прямо в отверстии.
  • Ударьте по хвостовику инструмента молотком. Поводок должен сломаться в месте надреза, который и предназначен для этой цели. На вставках большого диаметра (от М14) иногда легче отломить его с помощью длинногубцев движениями вверх-вниз.
  • Извлеките обломанный язычок из отверстия перед сборкой резьбового соединения.

Как восстановить резьбу метчиком с сохранением ее диаметра и места расположения

Если же нужно восстановить резьбу с сохранением ее диаметра, используйте один из следующих методов.

Заваривание отверстия с последующим нарезанием новой резьбы

Этот способ применяют редко из-за того, что прочность полученной по этой технологии новой резьбы будет ниже. Еще данный метод выбирают при отсутствии специальных приспособлений (ввертышей и спиральных вставок).

Этот способ восстановления резьб включает в себя следующие этапы.

Удаление старой резьбы путем рассверливания.

Заваривание отверстия. Выбор технологий зависит от материалов деталей.

Для заваривания отверстий в стальных изделиях используют электродуговую или газовую сварку в защитных средах.

При работе с чугунными деталями газовую или электродуговую сварку применяют в холодном состоянии или при общем/местном нагреве.

В качестве присадок используют электроды (МНЧ-1, ОЗЧ-1, ЦЧ-1), чугунные прутки с повышенным содержанием кремния и иные материалы.

Обработка отверстия заподлицо основным металлом.

Нарезание новой резьбы.

Обратите внимание! При работе с алюминиевыми изделиями этот способ восстановления резьбы обычно не применяют. Это связано с тем, что металл при сварке активно поглощает газы

В наплавленных слоях образуются поры. При сильной усадке появляются трещины.

Восстановление резьбы при помощи ввертыша

Ввертыши — это специальные цилиндрические приспособления, имеющие резьбу нужного диаметра и шага внутри и крупную — снаружи. Такие изделия изготавливают из стали, латуни, бронзы, меди и иных материалов. На финальных стадиях производства ввертыши закаливают и дополнительно упрочняют.

Фотография №2: ввертыш для восстановления резьбы

Если нужно восстановить резьбу с сохранением диаметра при помощи ввертыша, действуйте так.

Рассверлите отверстие. Сверло нужно подобрать таким образом, чтобы диаметр получившегося отверстия позволял нарезать резьбу для вкручивания ввертыша.

Нарежьте резьбу метчиком. Соблюдайте перечисленные выше правила.

Вкрутите ввертыш. Его нужно установить заподлицо. Если это невозможно, профрезеруйте деталь и удалите выступающую часть приспособления.

На границе новой резьбы и ввертыша нанесите засечки при помощи керна. Это предотвратит самопроизвольное выкручивание приспособления.

Восстановление резьбы при помощи спиральной вставки

Спиральные (их также еще называют проволочными и пружинными) вставки также часто используют для восстановления поврежденных резьб.

Фотография №3: спиральные вставки для восстановления резьбы

Эти приспособления имеют с внутренних сторон высокоточные ромбические резьбовые профили. Практически все модели оснащены специальными поводковыми язычками, предназначенными для вкручивания приспособлений.

Для изготовления таких изделий используют особо прочную высококачественную нержавеющую сталь. Это дает гарантию устойчивости восстановленной резьбы к деформациям и коррозии.

Восстановление резьбы при помощи спиральной вставки включает в себя 4 этапа.

Сверление. Рассверлите отверстие. Выбирайте диаметр режущего инструмента по таблице, которую производители прилагают к спиральным вставкам.

Изображение №1: рассверливание отверстия под спиральную вставку

Формирование резьбы

Обратите внимание! Для нарезания резьбы используйте специальные метчики, которые отличаются от стандартных и поставляются со спиральными вставками. Соблюдайте все правила и рекомендации

Изображение №2: формирование резьбы под спиральную вставку

Монтаж приспособления. Оденьте спиральную вставку на входящий в комплект поставки специальный инструмент и вкрутите ее в отверстие.

Изображение №3: вкручивание спиральной вставки в отверстие

Удаление поводкового язычка. От него можно избавиться при помощи специального инструмента (его также поставляют производители). Для удаления язычков со вставок больших диаметров подойдут обычные плоскогубцы.

Использование профессиональных спиральных резьбовых вставок имеет следующие преимущества.

В месте посадки вставки обеспечивается необходимый натяг. Это полностью предотвращает выкручивание. Приспособления располагаются в принимающих резьбах практически без зазоров. В использовании клея для дополнительной фиксации изделий нет необходимости.

За счет упругости вставок нагрузки и напряжения распределяются равномерно. Это создает идеальные условия для передачи усилий между болтами и приемными резьбами.

Спиральные вставки универсальны. Их применяют не только для восстановления резьб но и при необходимости усиления соединений. Спиральные вставки используют при работе с изделиями из низко- средне и высокопрочных металлов, а также пластика и древесины.

Применение специализированных головок

Чтобы раскрутить болтовое соединение, которое не поддаётся обычному извлечению, применяют разработанные головки. Проблема возникает в тех случаях, когда сорвана резьба или изношены края головки.

К таким головкам относятся так называемые SL и УПК головки. Они специально разработаны для откручивания болтов, у которых «слизаны» грани или они сорваны и прокручиваются. Отличительной особенностью является повышенная площадь контакта внутренности головки с поверхностью шляпки.

Главным условием применения подобных головок является точный подбор внутреннего размера головки по размер сорванного болта.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
